Газоанализатор Altair 5X

Страница 1 PDF

Руководство по эксплуатации
ALTAIR 5X — многоканальный
газоанализатор
ALTAIR 5X IR — многоканальный
газоанализатор

Номер заказа: 10116951/02 Y/HLS

Исходная страница 1 PDF

Страница 2 PDF

MSA AUER GmbH Thiemannstrasse 1 D-12059 Berlin

Германия

© MSA AUER GmbH. Все права защищены

Исходная страница 2 PDF

Страница 3 PDF

MSA

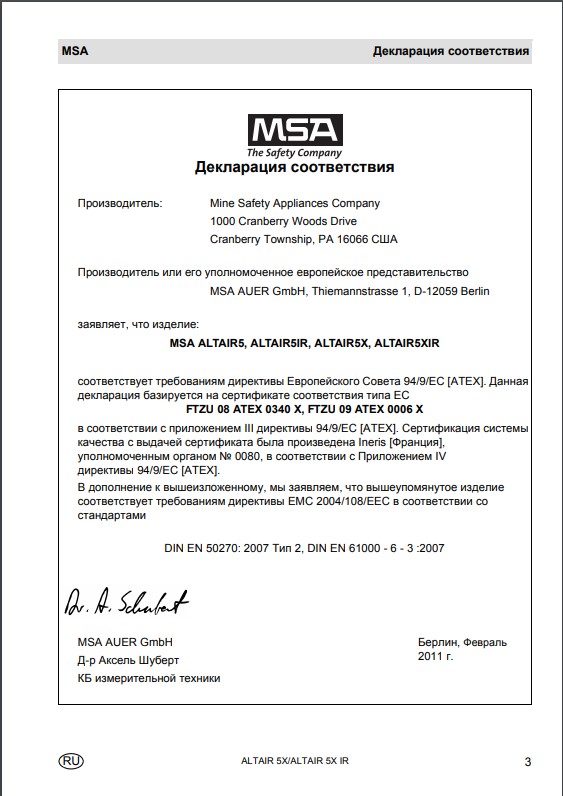

Декларация соответствия

Декларация соответствия

Производитель: Mine Safety Appliances Company

1000 Cranberry Woods Drive

Cranberry Township, PA 16066 США

Производитель или его уполномоченное европейское представительство

MSA AUER GmbH, Thiemannstrasse 1, D-12059 Berlin заявляет, что продукт:

ALTAIR 5X, ALTAIR 5XIR

на основании сертификата соответствия EC на проведение типовых испытаний:

FTZU 08 ATEX 0340 X и FTZU 09 ATEX 0006 X

признано соответствующим директиве ATEX 94/9/EC, Приложение III. Уведомление о соответствии качества, согласно приложению IV директивы ATEX 94/9/EC, было выпущено Ineris of France (Франция), номер уполномоченного органа: 0080.

Продукт соответствует требованиям директивы 2004/108/EC [ЭМС]: EN 50270: 2006 тип 2, EN 61000 — 6 — 3: 2007

Продукт соответствует требованиям директивы 2010/68/EC [MED]:

Сертификат соответствия ЕС на проведение типовых испытаний: 213.050, номер уполномоченного органа: 073 Продукт соответствует требованиям директивы 1999/5/EC [R&TTE]:

-EN 300 440-2 V1.4.1: 2010-08

-EN 301 489-1 V1.8.1: 2008-04

-EN 301 489-3 V1.4.1: 2002-08 Продукт соответствует требованиям директивы 2006/66/EC.

MSA AUER GmbH

Берлин, апрель 2012 г.

Д-р Аксель Шуберт

Отдел исследований и разработок приборов

RU 3 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 3 PDF

Страница 4 PDF

Содержание
MSA

Содержание

1
Правила техники безопасности ......................................................................... 7

1.1 Надлежащее использование ..................................................................... 7

1.2 Информация об ответственности ............................................................. 9

1.4 Гарантия .................................................................................................... 11

2
Описание ............................................................................................................. 13

2.1 Общий обзор ............................................................................................. 13

2.2 Управление прибором ............................................................................. 14

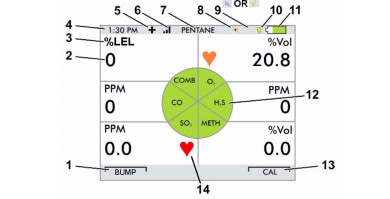

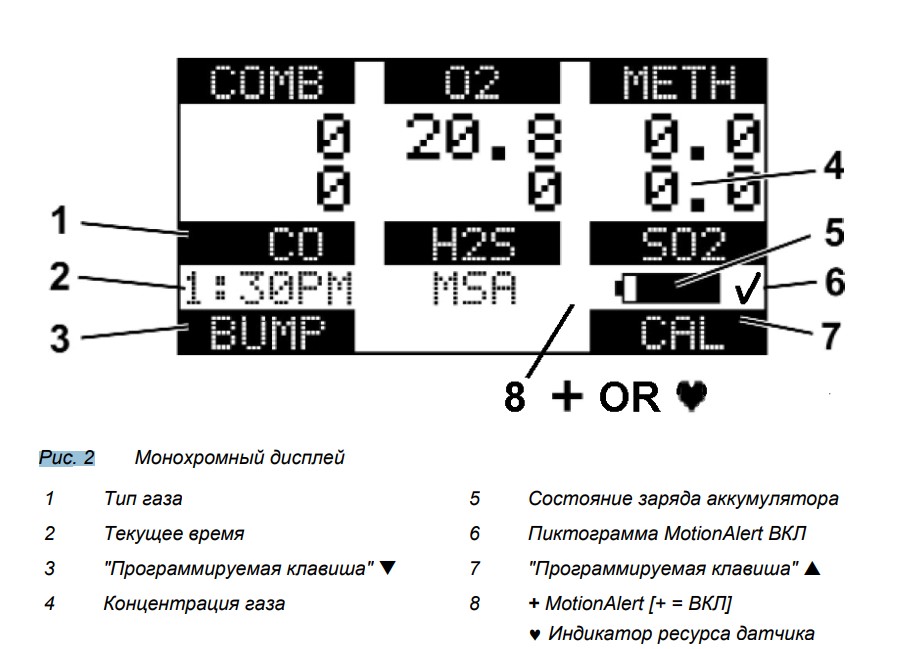

2.3 Показания на дисплее .............................................................................. 18

2.4 Просмотр дополнительных параметров прибора .................................. 23

2.5 Сигнализация отсутствия датчика .......................................................... 28

2.6 Контроль концентрации токсичных газов ............................................... 29

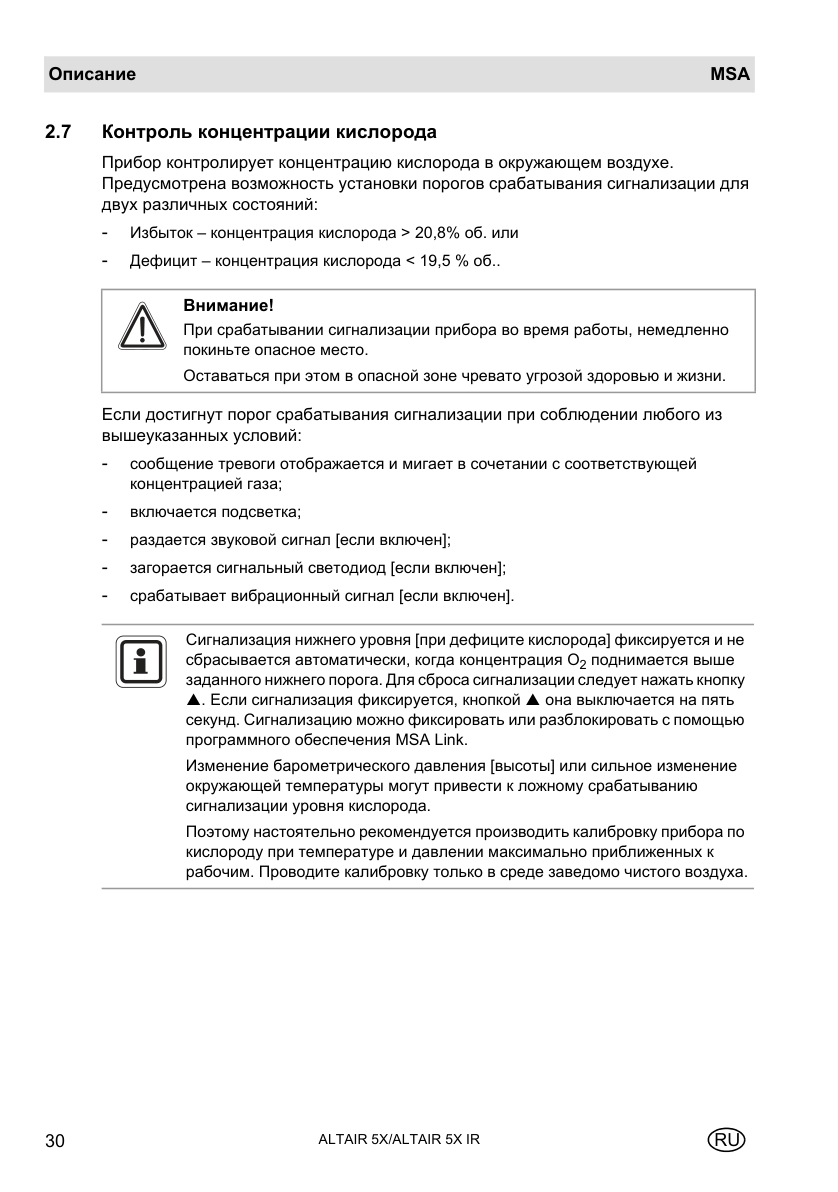

2.7 Контроль концентрации кислорода ......................................................... 30

2.8 Контроль горючих газов ........................................................................... 31

3
Работа .................................................................................................................. 33

3.1 Влияние окружающей среды ................................................................... 33

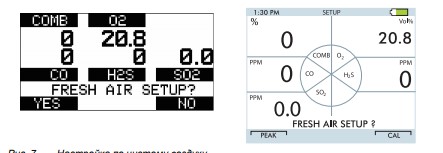

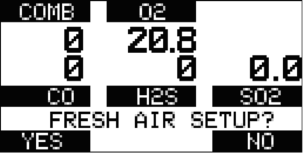

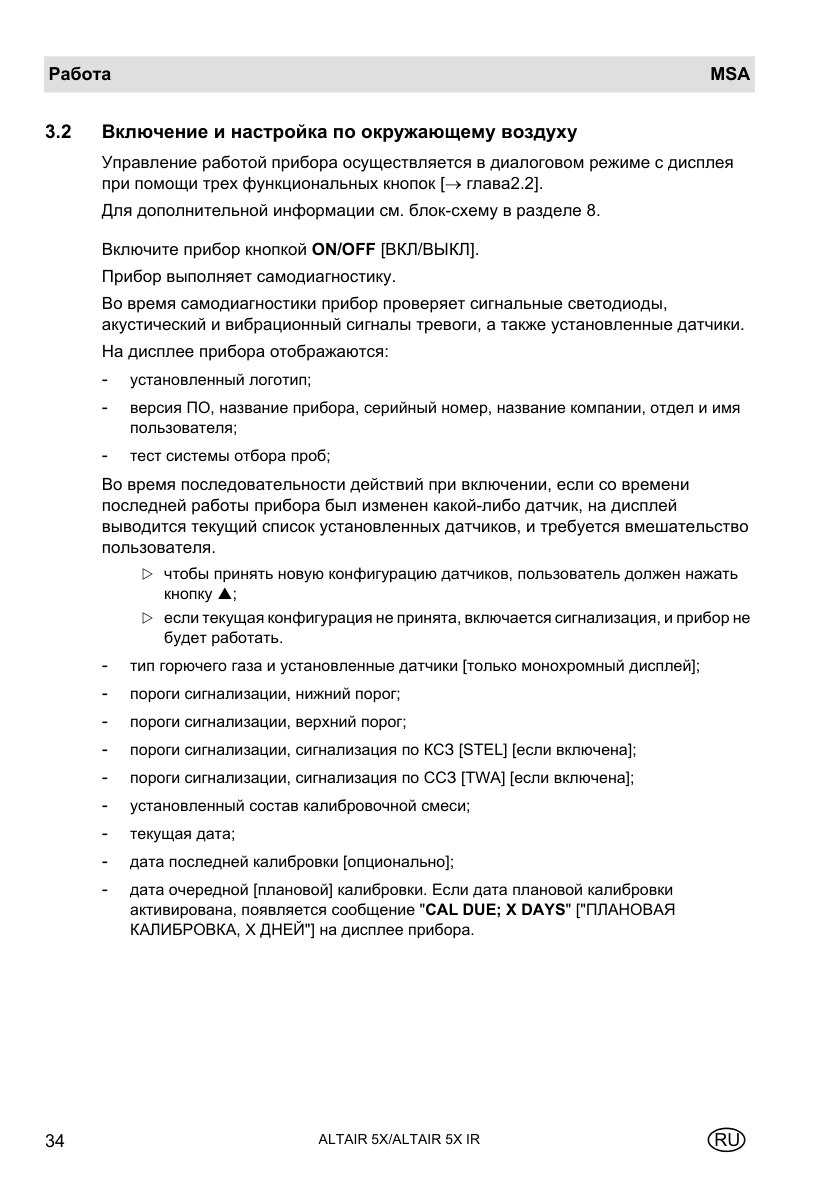

3.2 Включение и настройка по окружающему воздуху ................................ 34

3.3 Режим измерения [нормальная работа] ................................................. 39

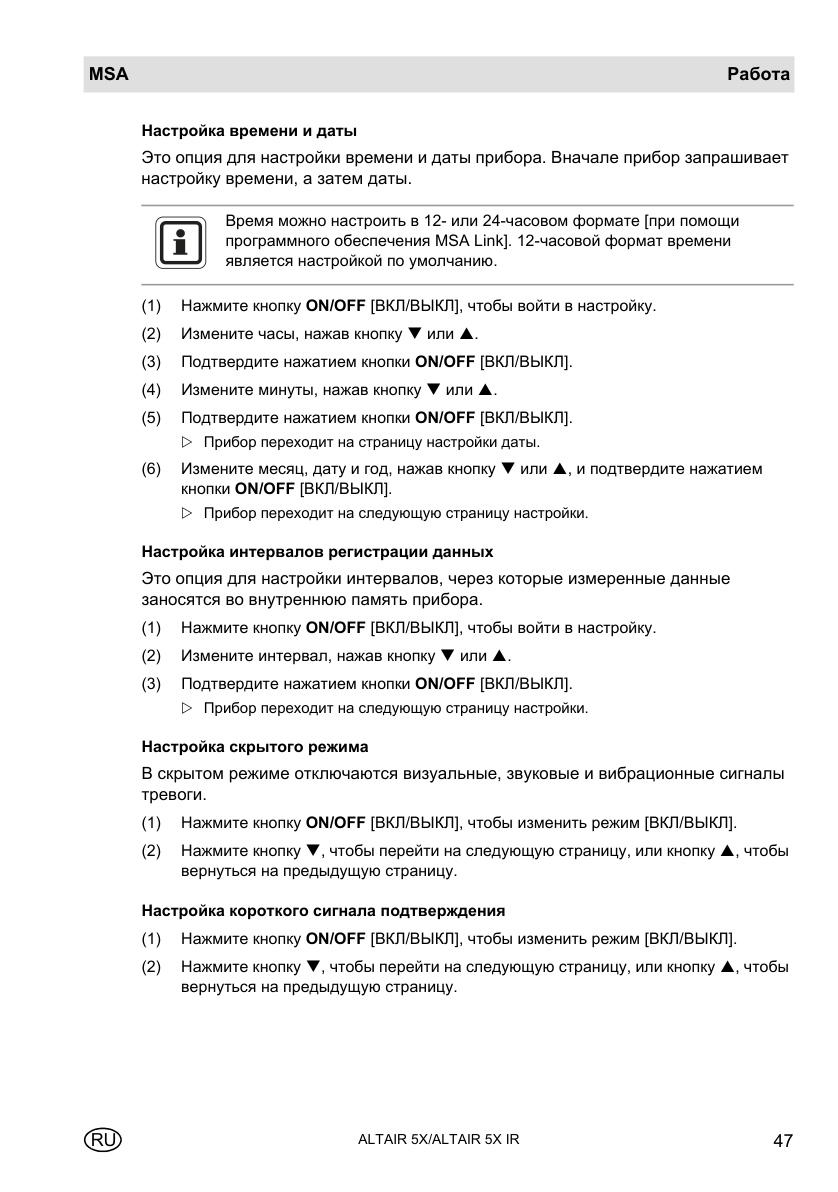

3.4 Настройка прибора ................................................................................... 40

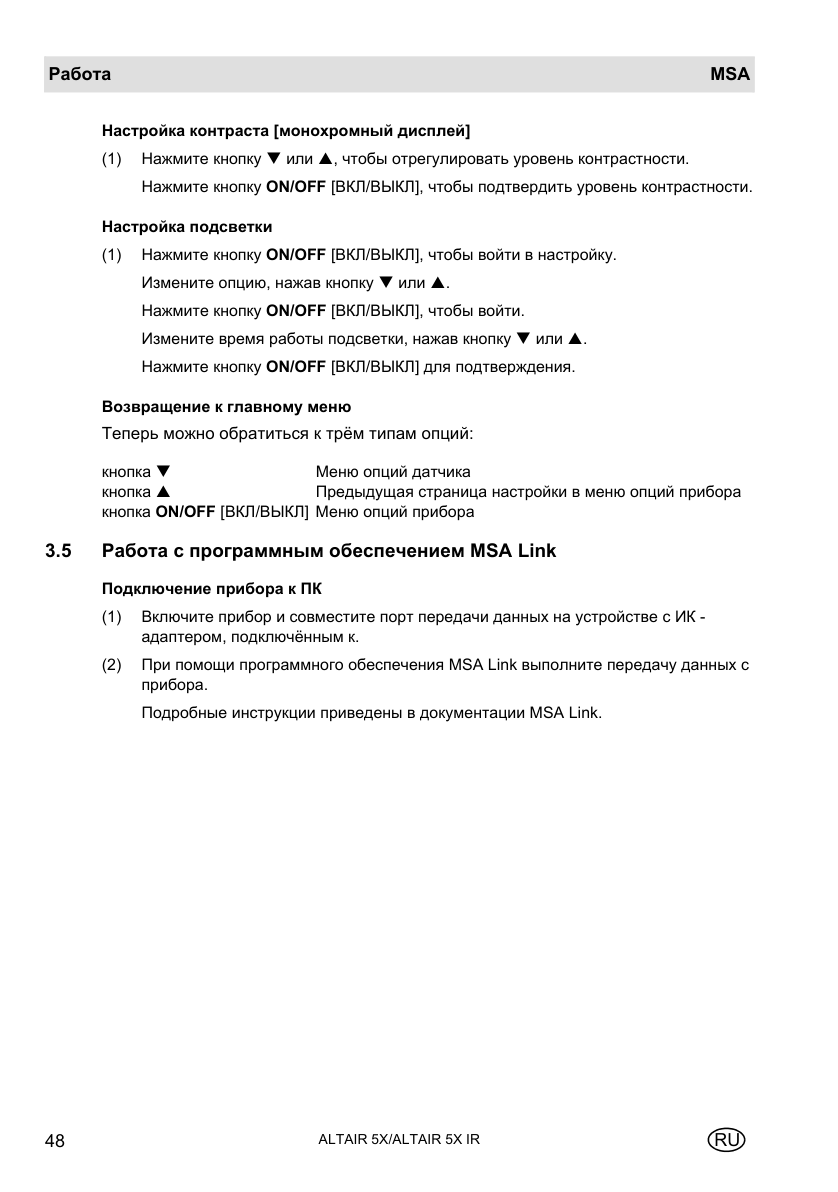

3.5 Работа с программным обеспечением MSA Link ................................... 48

3.6 Проверка работоспособности .................................................................. 49

3.7 Тестирование с помощью смеси газов ................................................... 49

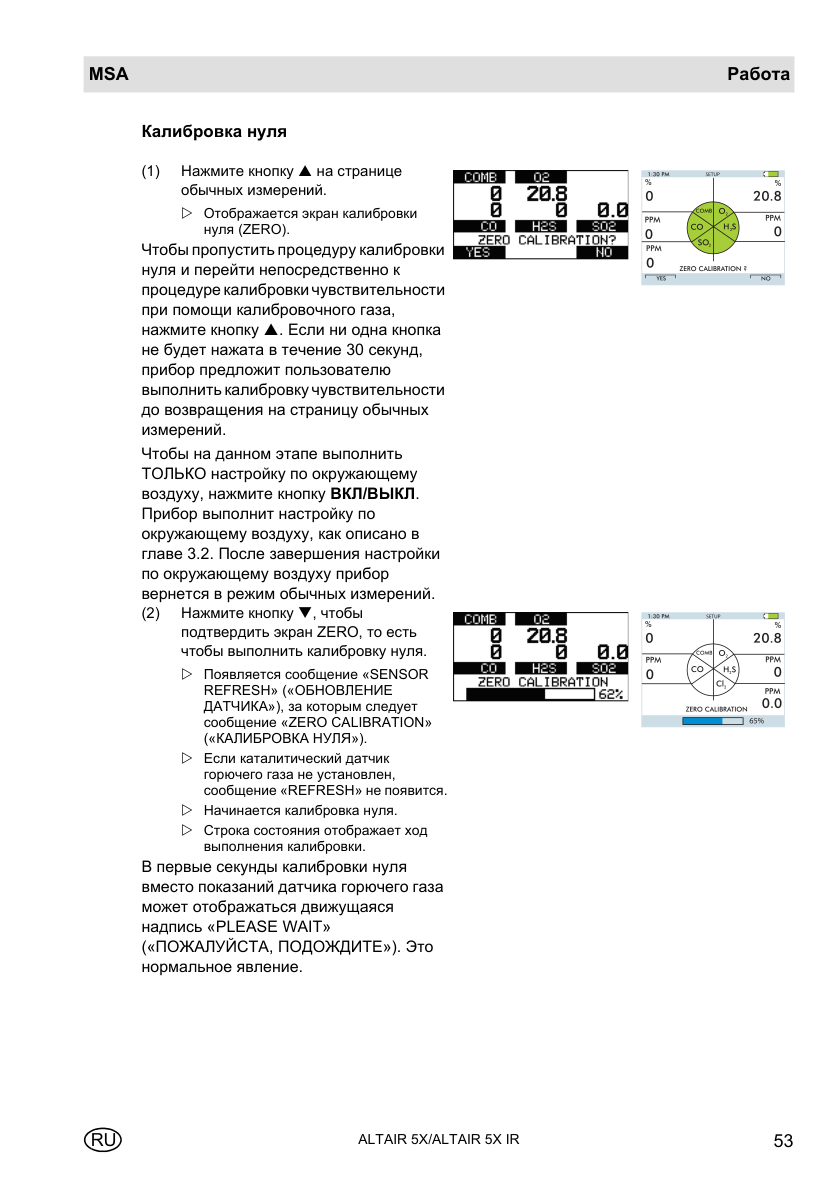

3.8 Калибровка ................................................................................................ 51

3.9 Выключение прибора ............................................................................... 57

RU 4 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 4 PDF

Страница 5 PDF

MSA
Содержание

4
Техобслуживание ............................................................................................... 58

4.1 Поиск и устранение неполадок ................................................................ 59

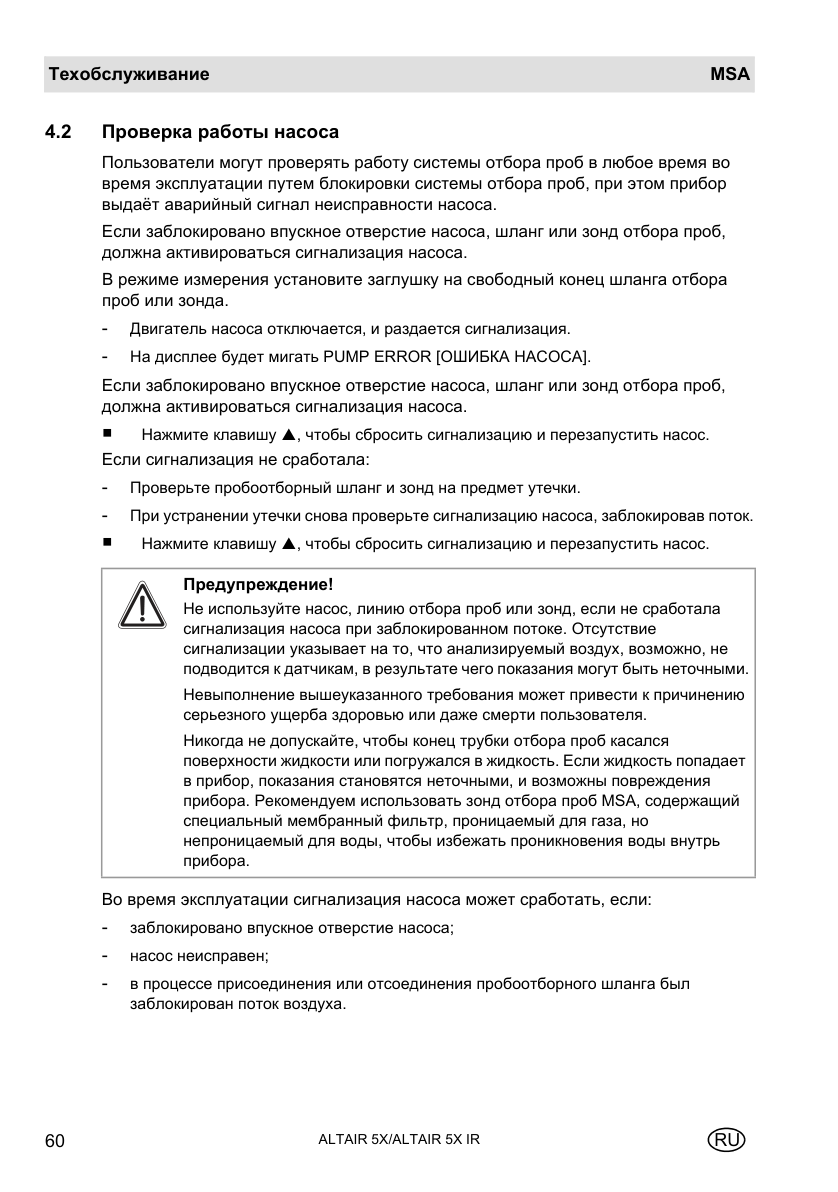

4.2 Проверка работы насоса .......................................................................... 60

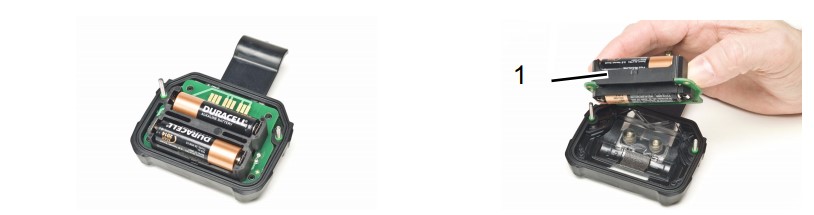

4.3 Замена батареи ........................................................................................ 61

4.4 Процедура технического обслуживания на месте - замена или добавление датчика 62

4.5 Замена фильтра насоса ........................................................................... 64

4.6 Очистка ...................................................................................................... 65

4.7 Хранение ................................................................................................... 65

4.8 Транспортировка ....................................................................................... 65

5
Технические данные .......................................................................................... 66

5.1 Установленные на заводе пороги и уставки сигнала тревоги ............... 67

5.2 Рабочие характеристики .......................................................................... 68

5.3 ИК-датчики ................................................................................................. 69

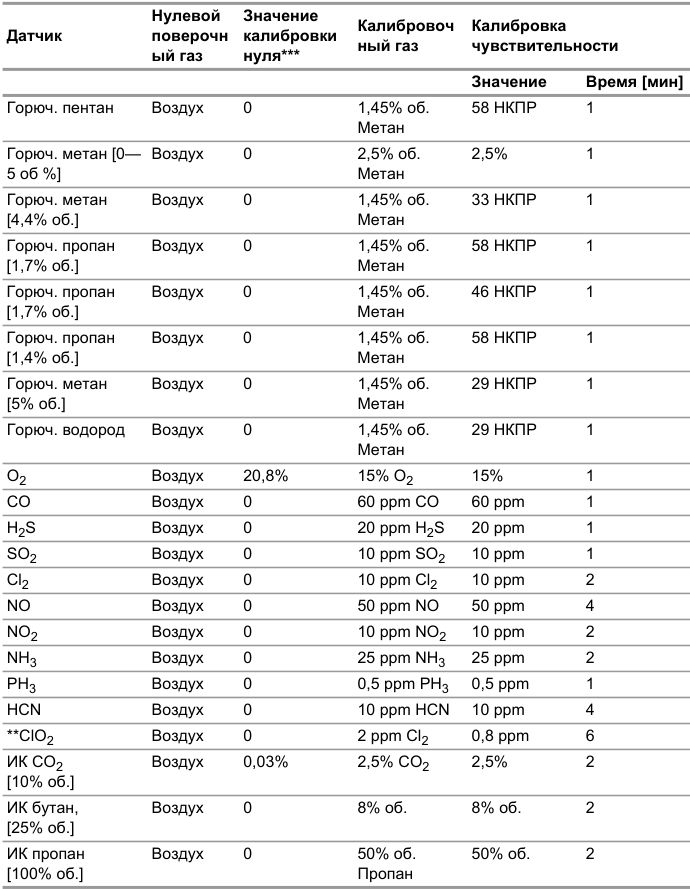

5.4 Параметры калибровки ............................................................................ 71

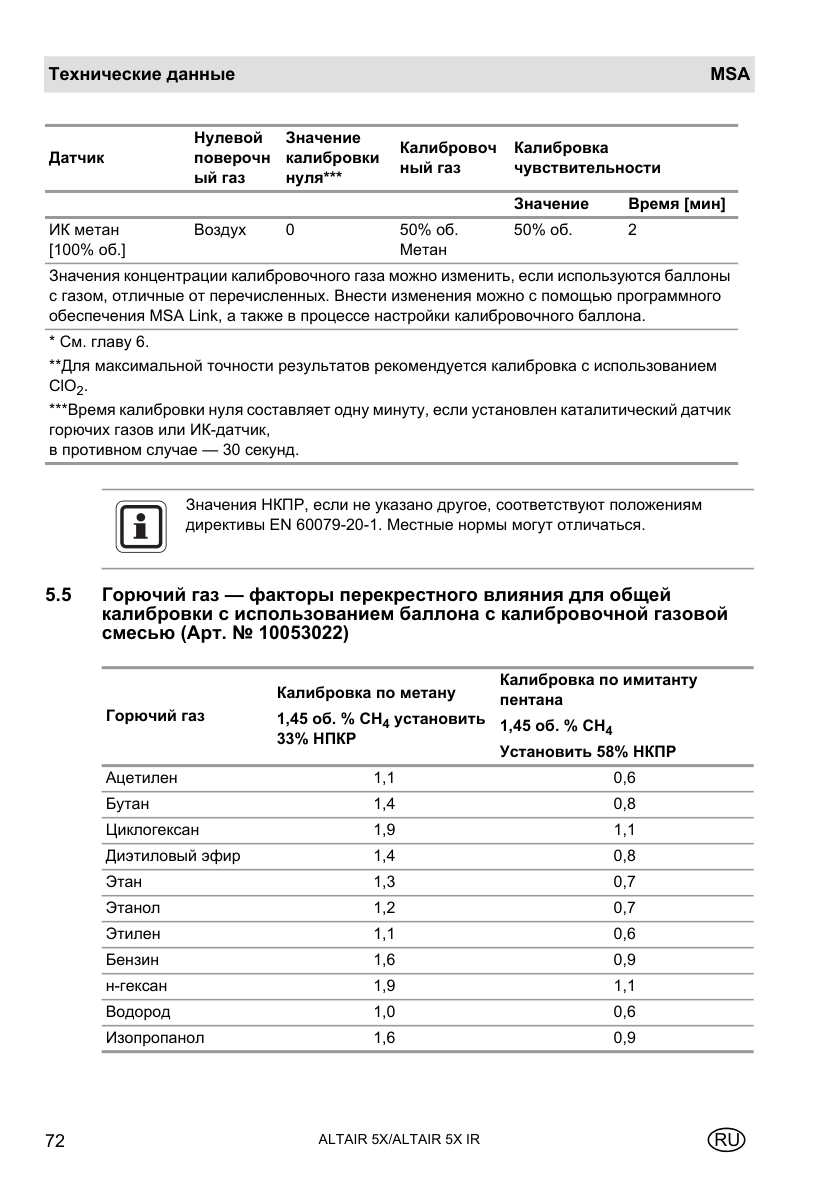

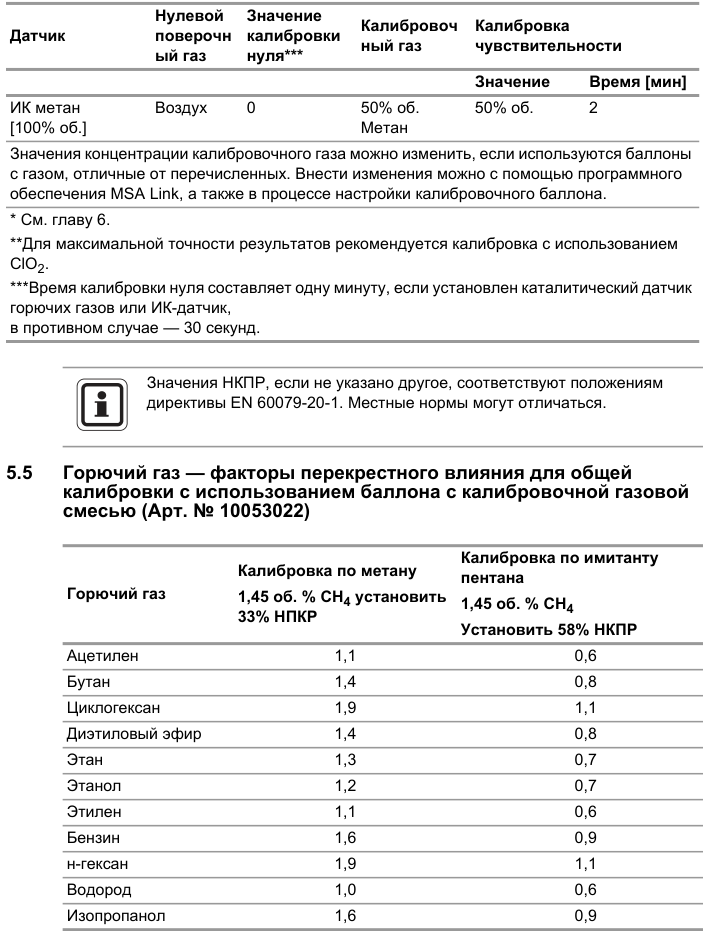

5.5 Горючий газ — факторы перекрестного влияния для общей калибровки с использованием баллона с калибровочной газовой смесью (Арт. № 10053022) ......................................................... 72

6
Сертификация ..................................................................................................... 74

6.1 Маркировка, сертификаты и аттестаты согласно директиве 94/9/EC [ATEX] ........................................................................................................ 75

6.2 Маркировка, сертификаты и утверждения согласно IECEx .................. 77

7

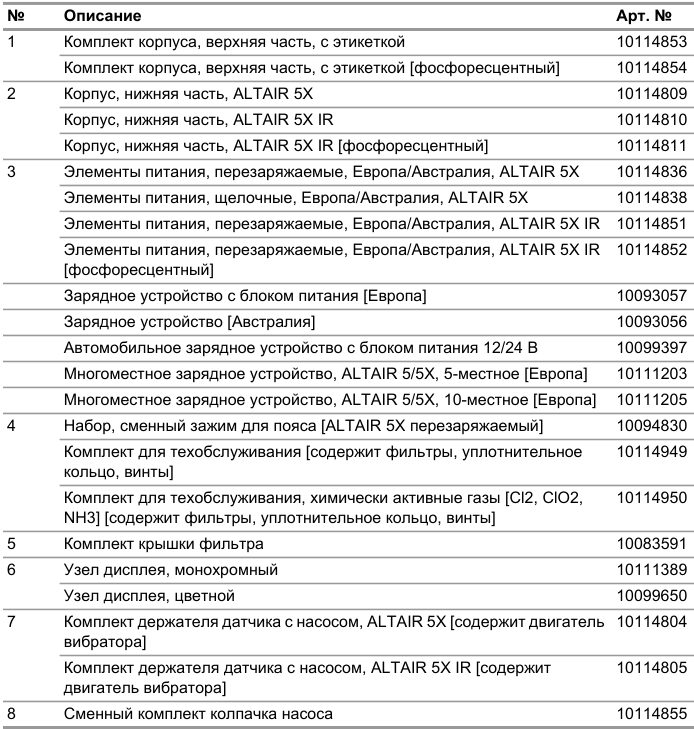

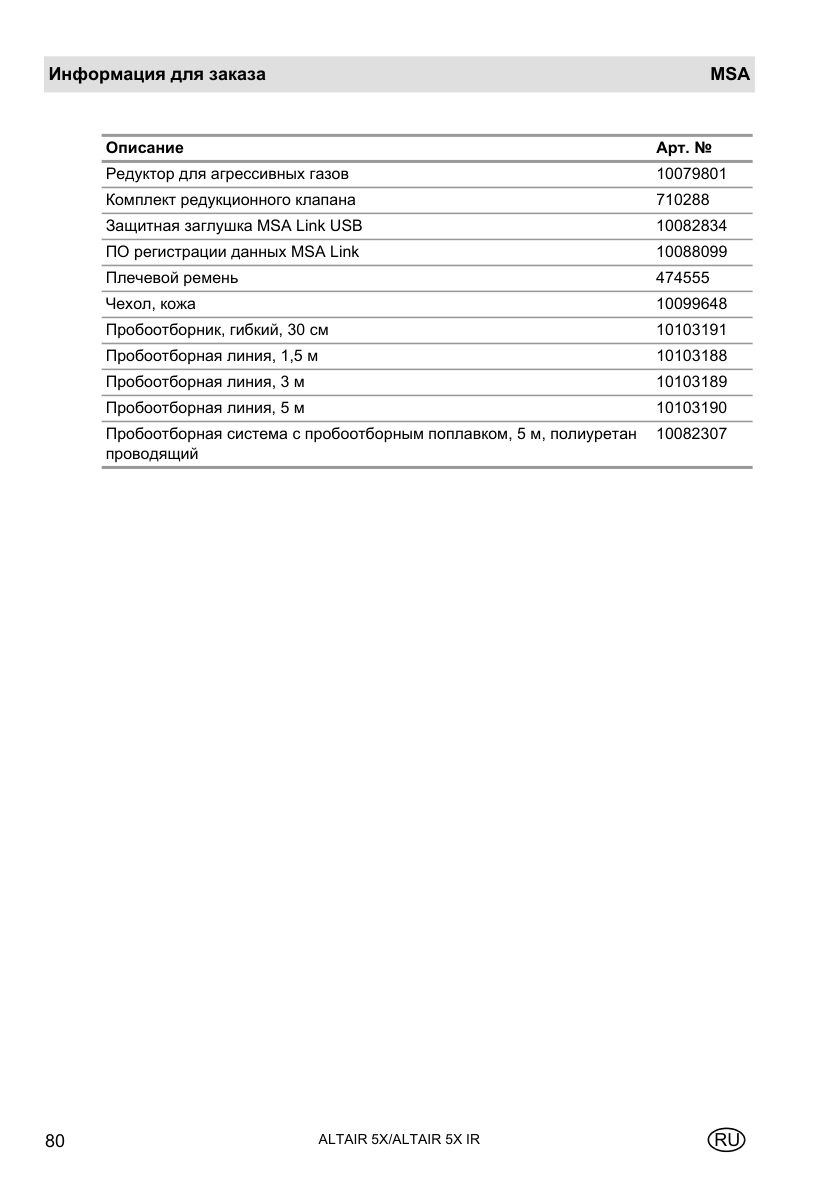

Информация для заказа ................................................................................... 79

RU 5 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 5 PDF

Страница 6 PDF

Содержание
MSA

8

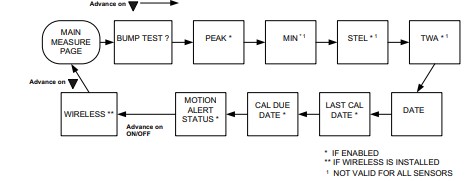

Приложение – Блок-схемы ............................................................................... 84

8.1 Основные операции ................................................................................. 84

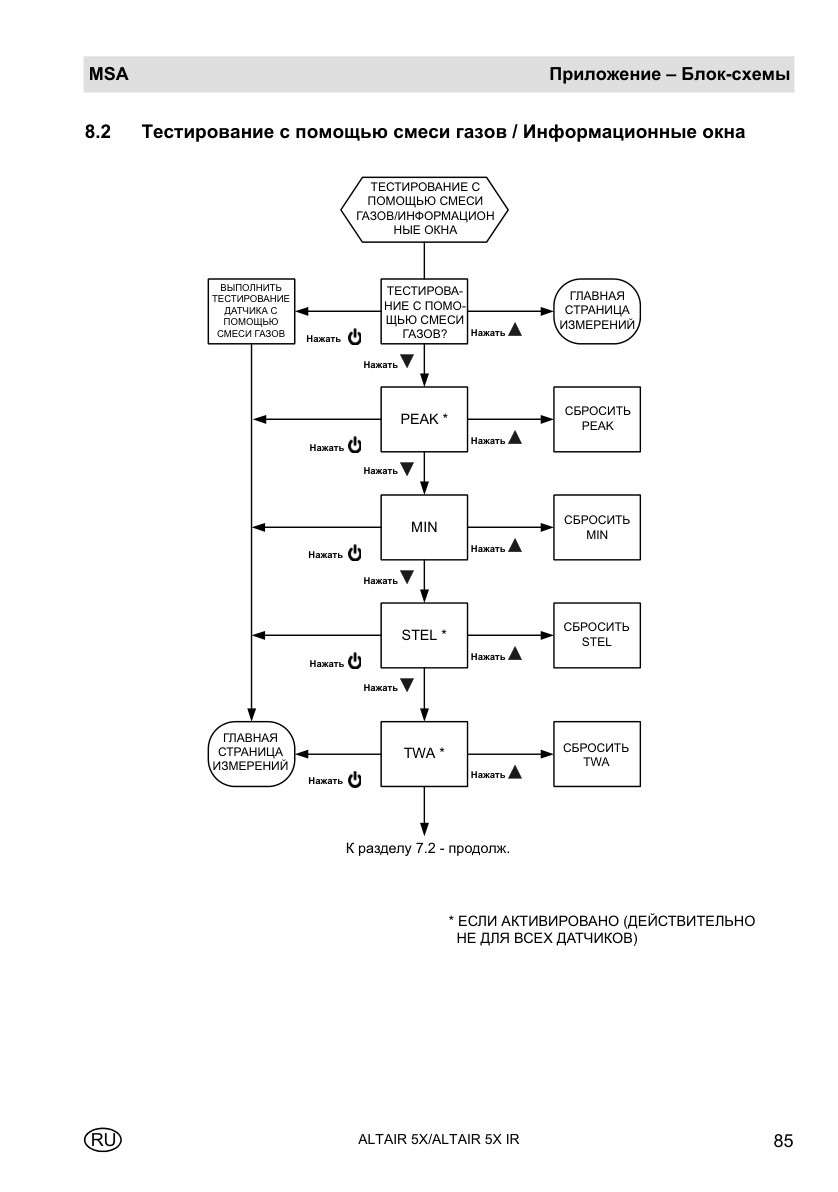

8.2 Тестирование с помощью смеси газов / Информационные окна ......... 85

8.3 Калибровка ................................................................................................ 87

8.4 Настройка .................................................................................................. 88

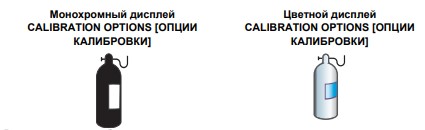

8.5 Опции калибровки .................................................................................... 89

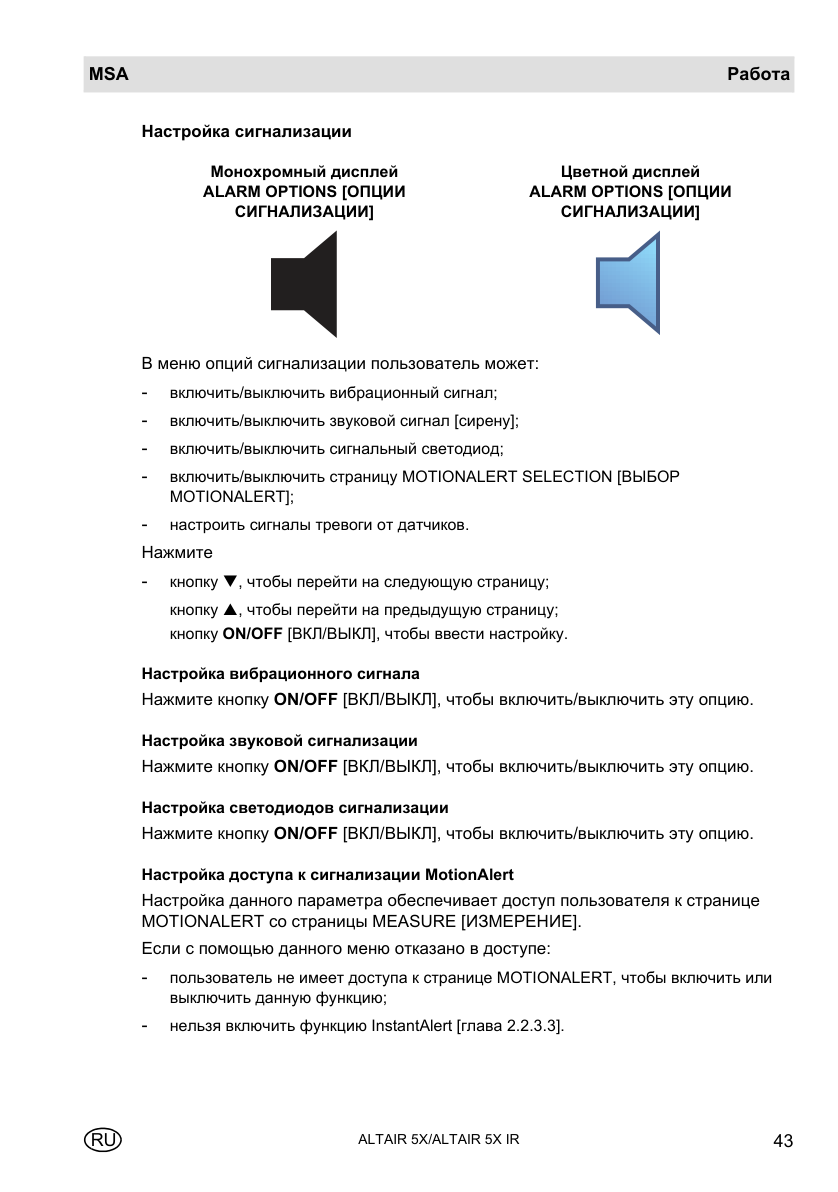

8.6 Опции сигнализации ................................................................................. 90

8.7 Опции прибора .......................................................................................... 92

8.8 Настройка датчиков .................................................................................. 94

9
Список регулируемых функций ...................................................................... 95

RU 6 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 6 PDF

Страница 7 PDF

MSA
Правила техники безопасности

1
Правила техники безопасности

1.1
Надлежащее использование

Многоканальные газоанализаторы ALTAIR 5X и ALTAIR 5X IR должны использоваться обученным и квалифицированным персоналом. Они предназначены для использования при оценке опасных веществ для следующих целей:

- оценка потенциального воздействия на рабочего горючих и токсичных газов и паров, а также низкого уровня кислорода;

- определение и контроль опасных газов и испарений на рабочем месте.

Многоканальные газоанализаторы ALTAIR 5X и ALTAIR 5X IR могут использоваться для контроля:

- Горючих газов и некоторых горючих испарений

- Недостатка либо избытка кислорода в окружающей атмосфере

- Некоторых токсичных газов, при установке соответствующего датчика.

Многоканальные газоанализаторы ALTAIR 5X и ALTAIR 5X IR предназначены для:

- обнаружения газов и паров только в воздухе;

- газоанализатор ALTAIR 5X IR также может содержать один инфракрасный датчик для обнаружения CO2 или определенных горючих газов с концентрацией до 100 об. %.

- Внимательно прочтите и соблюдайте инструкцию.

- Выполняйте проверку расхода газа ежедневно перед использованием прибора, если он оснащен встроенным насосом.

- Каждый раз перед использованием выполняйте проверку работоспособности прибора [→ глава 3.6]. MSA рекомендует выполнять регулярную проверку каждый раз перед использованием.

- Частота проведения тестирования часто определяется государственными или корпоративными нормами. Однако, проверка перед каждым использованием является общепринятой мерой по обеспечению техники безопасности и, таким

RU 7 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 7 PDF

Страница 8 PDF

Правила техники безопасности
MSA

образом, рекомендацией MSA. При необходимости выполните калибровку [→ глава 3.8].

- При воздействии силикона, силикатов, соединений, содержащих свинец, сероводорода или загрязняющих веществ следует чаще выполнять проверку с помощью метода контрольных выбросов смеси газов.

- Если прибор подвергся физическому удару, следует выполнить повторную проверку калибровки.

- Используйте прибор только для обнаружения газов/паров, на которые рассчитаны установленные в нём датчики.

- Не используйте прибор для обнаружения горючих взвесей или аэрозолей.

- Убедитесь в наличии достаточной концентрации кислорода.

- Никогда не блокируйте входной канал насоса, кроме случаев, когда нужно выполнить испытание системы отбора проб.

- Анализировать показания прибора должен обученный и квалифицированный сотрудник.

- Не извлекайте батареи из прибора, находясь в опасной зоне.

- Запрещается перезаряжать литий-ионную батарею, находясь во взрывоопасной зоне.

- Запрещается выполнять замену щелочных батарей, находясь во взрывоопасной зоне.

- Запрещается изменять или модифицировать прибор.

- Необходимо использовать пробоотборные линии, одобренные MSA.

- Запрещается использовать силиконовые трубки или линии отбора проб.

- Необходимо подождать некоторое время, прежде чем прибор определит опасный газ; время отклика варьируется в зависимости от газа и длины пробоотборной линии.

- Запрещается использовать прибор со встроенным насосом длительное время в атмосфере, содержащей концентрацию паров топлива или растворителей, превышающую 10% НКПР.

В обязательном порядке следует прочитать данное руководство по эксплуатации и соблюдать все его положения при эксплуатации изделия. Необходимо особо тщательно изучить и выполнять в дальнейшем правила техники безопасности и эксплуатации изделия. Помимо этого, для безопасной эксплуатации необходимо соблюдать требования действующего национального законодательства.

RU 8 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 8 PDF

Страница 9 PDF

MSA
Правила техники безопасности

Опасно!

Данное изделие предназначено для сохранения жизни и здоровья пользователя. Несоответствующее применение, уход или техобслуживание могут нарушить его работоспособность, создавая тем самым серьёзную угрозу жизни человека.

Перед использованием следует проверить работоспособность изделия. Оно не должно использоваться, если такая проверка дала неудовлетворительные результаты, при повреждениях, отсутствии компетентного технического обслуживания/ухода, использовании не оригинальных запчастей.

Использование не по прямому назначению или не в соответствии с данным руководством рассматривается как ненадлежащее. Это особенно относится к несанкционированным модификациям изделия и к вводу его в эксплуатацию лицами, не уполномоченными компанией MSA.

1.2
Информация об ответственности

Компания MSA не несёт ответственности в случаях использования данного изделия ненадлежащим образом или не по назначению. Выбор и использование изделия являются исключительной прерогативой конкретной эксплуатирующей организации.

Компания MSA снимает с себя любую ответственность, а также аннулирует все гарантийные обязательства, предоставляемые на данное изделие, если при эксплуатации, проведении текущего ухода или технического обслуживания не соблюдались положения настоящего руководства.

Проверку калибровки следует выполнять чаще, если прибор подвергается физическим ударам или воздействию высокого уровня загрязняющих веществ. Кроме того, следует выполнять такую проверку чаще и в случае, если анализируемый воздух содержит следующие соединения, которые могут снизить чувствительность газового датчика и уменьшить его показания:

- Органические вещества, содержащие кремний (силиконы) - Силикаты - Соединения, содержащие свинец

- Серосодержащие соединения с концентрацией свыше 200 ppm или с концентрацией свыше 50 ppm в течение одной минуты.

- Минимальная концентрация горючего газа в воздухе, при которой возможно его воспламенение, называется нижним концентрационным пределом распространения пламени [НКПР] (англ. LEL — Lower Explosive Limit). Показатель горючего газа «100» или «5,00» указывает на то, что в атмосфере

RU 9 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 9 PDF

Страница 10 PDF

Правила техники безопасности
MSA

содержится более 100% НКПР газа или 5,00% об. CH4, существует опасность взрыва. Немедленно покиньте опасную зону.

- Ввиду вероятности получения недостоверных результатов, не следует использовать данный прибор для определения горючих или токсичных газов в:

- В атмосфере с недостатком или избытком кислорода - Восстановительных атмосферах - Шахтах печей - Инертных средах [допускается использование только инфракрасных датчиков] - Атмосферах, содержащих взвешенный взрывоопасный туман или пыль.

- Запрещается использовать многоканальные газоанализаторы ALTAIR 5X и ALTAIR 5X IR для обнаружения горючих газов в атмосфере, содержащей пары жидкостей с высокой температурой воспламенения [свыше 38° C], поскольку это может привести к получению ошибочно низких показаний.

- Необходимо подождать некоторое время до появления на дисплее прибора точных показаний. Время отклика зависит от типа используемого датчика [→глава 5.2]. Для прохождения пробы через датчики требуется не менее 3 секунд на метр длины пробоотборной линии.

- Отбор проб химически активных токсических газов [Cl2, ClO2, NH3] необходимо осуществлять с помощью комплектов пробоотборных шлангов химически активных газов и зондов, перечисленных в главе 7 Таблица принадлежностей.

- Все показания прибора и отображаемая на дисплее информация должны интерпретироваться обученным специалистом, имеющим достаточную квалификацию для оценки значимости показаний прибора, с учетом конкретной среды, промышленной практики и допустимых предельных значений для воздействия тех или иных вредных веществ на человека.

- Допускается калибровка приборов ALTAIR 5X с помощью автоматического испытательного стенда Galaxy® GX2 в качестве альтернативного метода калибровки.

Правильное обслуживание аккумуляторной батареи

Используйте только зарядные устройства для батарей, выпускаемые MSA и предназначенные для данного прибора; использование других зарядных устройств может повлечь повреждение батареи и прибора. Утилизацию вышедших из строя батарей производите в соответствии с действующими национальными нормами по здравоохранению и безопасности.

Учет состояния окружающей среды

На показания газоанализатора может повлиять целый ряд факторов окружающей среды, включая изменения давления, влажности и температуры.

Изменения давления и влажности влияют на количество кислорода, фактически присутствующего в атмосфере.

RU 10 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 10 PDF

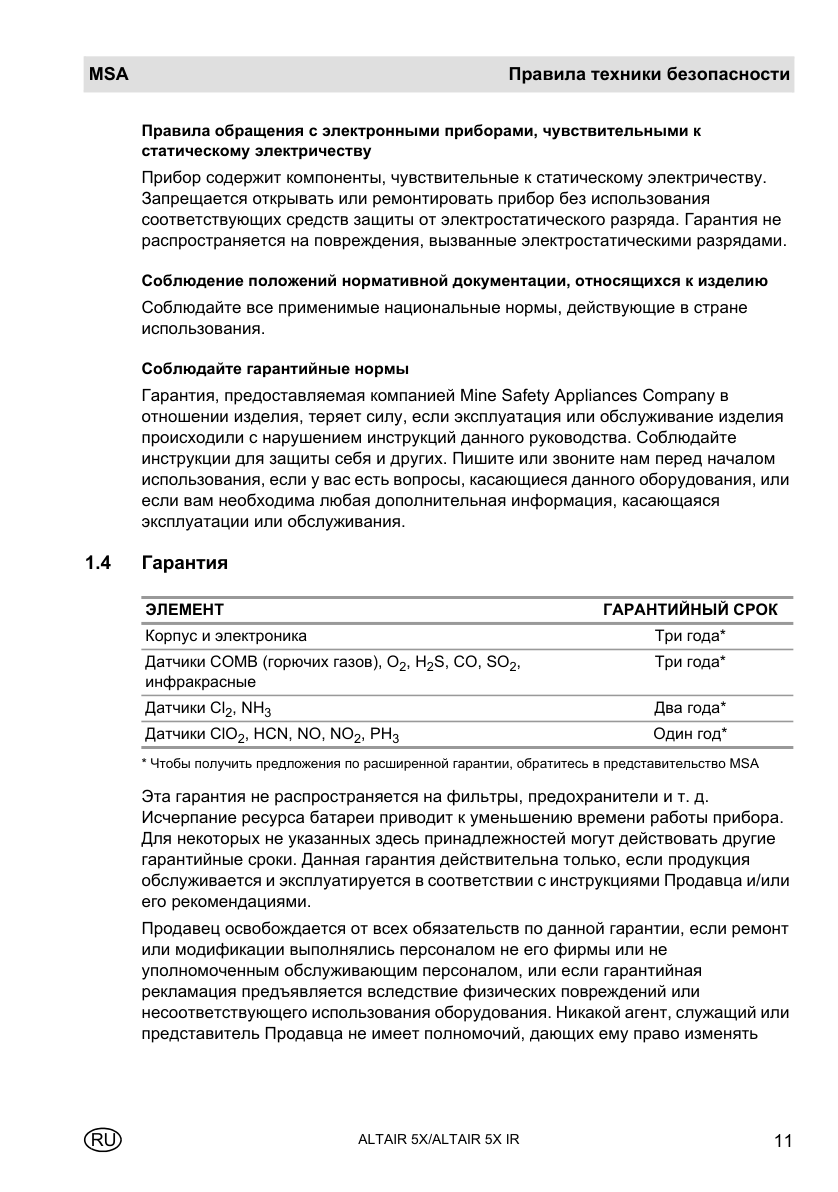

Страница 11 PDF

MSA
Правила техники безопасности

Правила обращения с электронными приборами, чувствительными к
статическому электричеству

Прибор содержит компоненты, чувствительные к статическому электричеству. Запрещается открывать или ремонтировать прибор без использования соответствующих средств защиты от электростатического разряда. Гарантия не распространяется на повреждения, вызванные электростатическими разрядами.

Соблюдение положений нормативной документации, относящихся к изделию

Соблюдайте все применимые национальные нормы, действующие в стране использования.

Соблюдайте гарантийные нормы

Гарантия, предоставляемая компанией Mine Safety Appliances Company в отношении изделия, теряет силу, если эксплуатация или обслуживание изделия происходили с нарушением инструкций данного руководства. Соблюдайте инструкции для защиты себя и других. Пишите или звоните нам перед началом использования, если у вас есть вопросы, касающиеся данного оборудования, или если вам необходима любая дополнительная информация, касающаяся эксплуатации или обслуживания.

1.4
Гарантия

ЭЛЕМЕНТ                                                                                 ГАРАНТИЙНЫЙ СРОК
Корпус и электроника                                                                              Три года*
Датчики COMB (горючих газов), O2, H2S, CO, SO2,                                                   Три года*
инфракрасные

Датчики Cl2, NH3 Два года*

Датчики ClO2, HCN, NO, NO2, PH3 Один год*

* Чтобы получить предложения по расширенной гарантии, обратитесь в представительство MSA

Эта гарантия не распространяется на фильтры, предохранители и т. д. Исчерпание ресурса батареи приводит к уменьшению времени работы прибора. Для некоторых не указанных здесь принадлежностей могут действовать другие гарантийные сроки. Данная гарантия действительна только, если продукция обслуживается и эксплуатируется в соответствии с инструкциями Продавца и/или его рекомендациями.

Продавец освобождается от всех обязательств по данной гарантии, если ремонт или модификации выполнялись персоналом не его фирмы или не уполномоченным обслуживающим персоналом, или если гарантийная рекламация предъявляется вследствие физических повреждений или несоответствующего использования оборудования. Никакой агент, служащий или представитель Продавца не имеет полномочий, дающих ему право изменять

RU 11 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 11 PDF

Страница 12 PDF

Правила техники безопасности
MSA

условия гарантии на данное изделие. Продавец не предоставляет гарантию на компоненты или принадлежности, не произведенные Продавцом, но передает Покупателю гарантию производителей на такие компоненты.

ЭТА ГАРАНТИЯ СТРОГО ОГРАНИЧЕНА ДАННЫМИ УСЛОВИЯМИ. ПРОДАВЕЦ
ТАКЖЕ НЕ ПРЕДОСТАВЛЯЕТ ГАРАНТИИ НА ТОВАРНУЮ ПРИГОДНОСТЬ ИЛИ
ПРИМЕНИМОСТЬ ИЗДЕЛИЯ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ.

Выполнение гарантийных обязательств

Настоящим однозначно согласовано, что единственным и исключительным средством компенсации Покупателю за нарушение данной гарантии, деликтное поведение Продавца, или по любому другому основанию для предъявления иска, является ремонт и/или замена, по собственному решению Продавца, любого оборудования или его части, которые, после освидетельствования Продавцом, признаны дефектными.

Замена оборудования и/или его частей производится бесплатно для покупателя, франко-борт завод продавца. Если продавец не может заменить какое-либо некондиционное оборудование или детали, установленное здесь выполнение гарантийных обязательств все же достигает своей цели по существу.

Исключение косвенных убытков

Покупатель ясно понимает и соглашается, что ни при каких обстоятельствах Продавец не несет ответственность за экономические, реальные, побочные и косвенные убытки или ущерб любого вида, в том числе, но не ограничиваясь убытками, за потерю ожидаемых прибылей и любые потери, вызванные невозможностью использования товара. Данное исключение применимо к претензиям за нарушение гарантии, деликтное поведение или по любым другим основаниям для предъявления иска против Продавца.

RU 12 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 12 PDF

Страница 13 PDF

MSA
Описание

2
Описание

2.1
Общий обзор

1 1

7 8

2

9

3

10

4 6

5

12

11

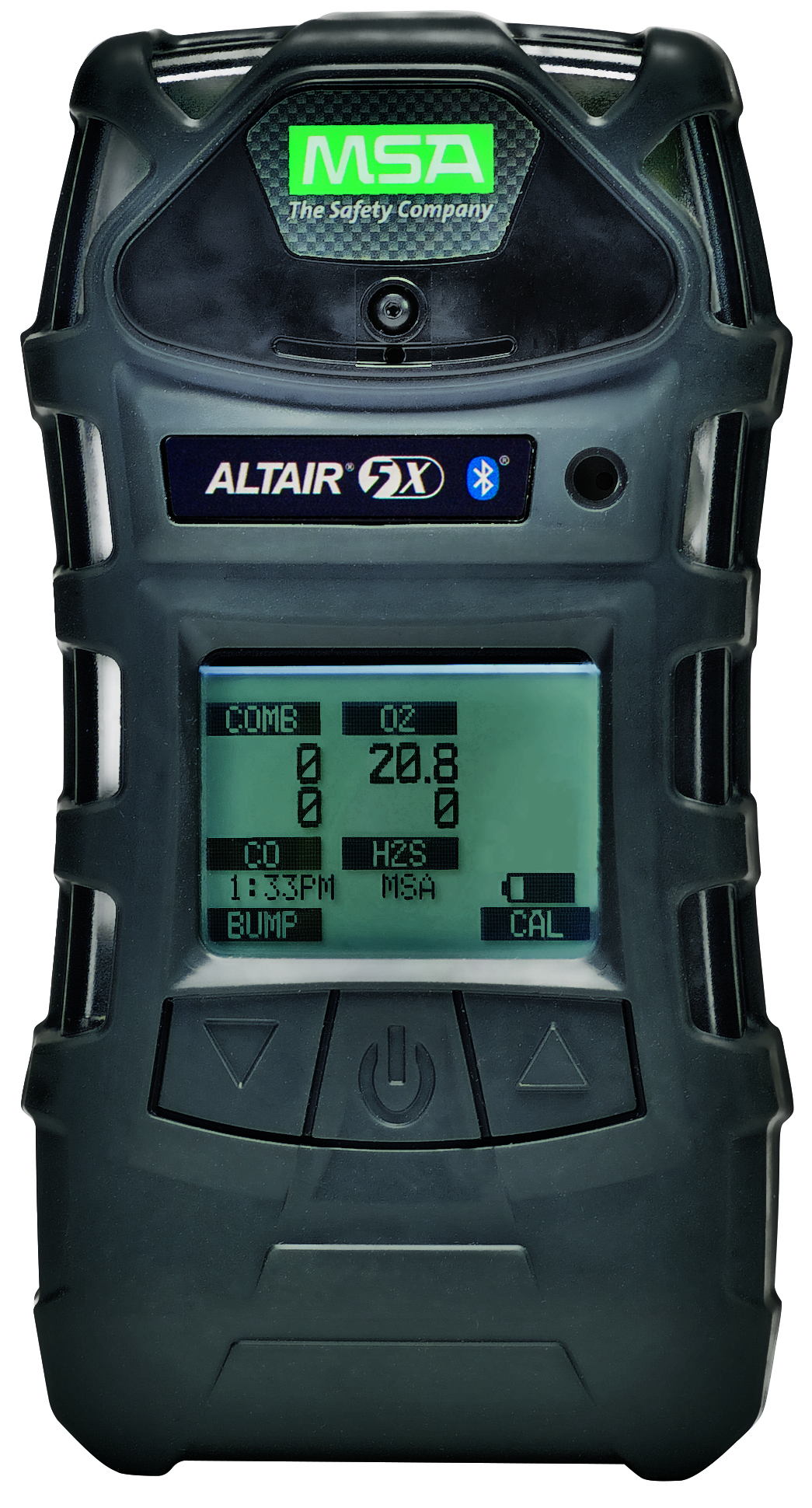

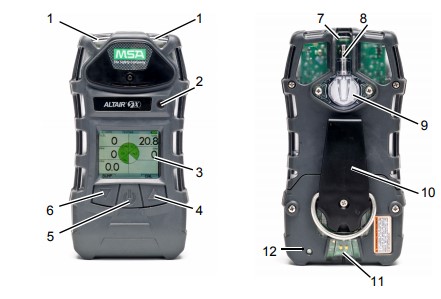

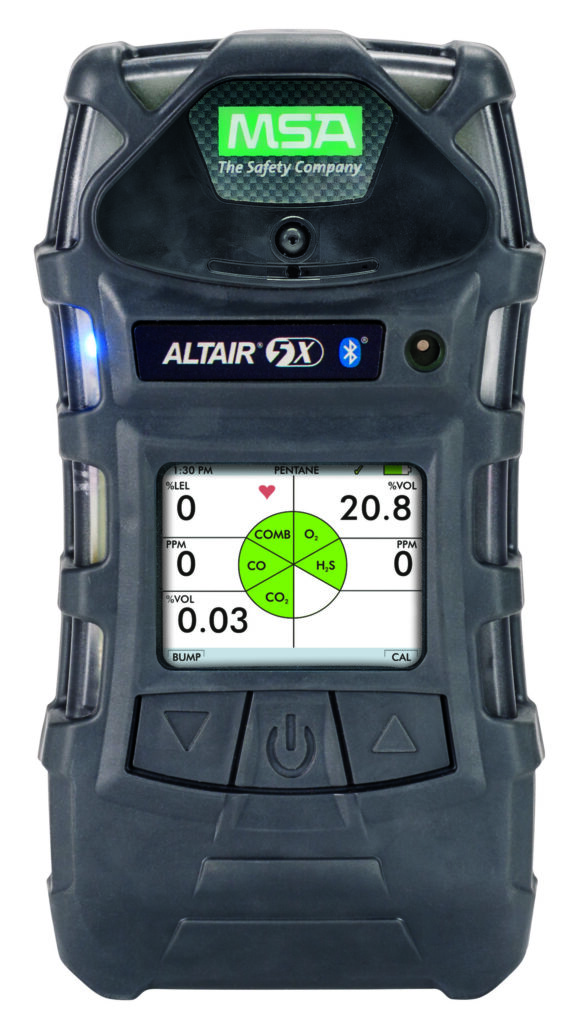

Рис. 1
Внешний вид прибора

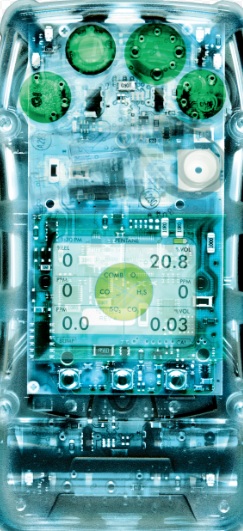

Светодиоды [2 красных
1
«Тревога»,
7
Связь
1 зеленый «Безопасно»]

2
Сирена
8
Входной канал насоса

3
Дисплей
9
Фильтр

Кнопка ▲ 4
10
Поясной зажим [только ALTAIR 5X]

5
Кнопка ВКЛ/ВЫКЛ
11
Подключение зарядного устройства

Кнопка ▼ 6
12
Индикатор зарядки

Прибор измеряет концентрацию газов в окружающем воздухе и на рабочем месте.

ALTAIR 5X комплектуется максимум четырьмя датчиками, которые могут давать показания о концентрации пяти разных газов [один двойной датчик токсичных веществ измеряет CO и H2S].

ALTAIR 5X IR комплектуется максимум пятью датчиками, которые могут давать показания о концентрации шести разных газов [один двойной датчик токсичных веществ измеряет CO и H2S].

RU 13 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 13 PDF

Страница 14 PDF

Описание
MSA

Газоанализаторы ALTAIR 5X и ALTAIR 5X IR комплектуются монохромными или цветными дисплеями.

Пороги срабатывания сигнализации для отдельных газов устанавливаются на заводе, их можно изменить при помощи меню настройки прибора. Данные изменения можно выполнить также при помощи программного обеспечения MSA Link. Обязательно загрузите последнюю версию программного обеспечения MSA Link с веб-сайта MSA www.msasafety.com.

После внесения изменений с помощью программного обеспечения MSA Link рекомендуется выключить и снова включить прибор.

2.2
Управление прибором

Управление работой прибора осуществляется в диалоговом режиме с дисплея при помощи трех функциональных кнопок [→ рис. 1].

Управление работой приборов выполняется с помощью трех кнопок. Каждая кнопка может работать как "программируемая клавиша", как указано непосредственно над кнопкой.

Назначения кнопок

Кнопка                Описание
ВКЛ/ВЫКЛ              Кнопка  ON/OFF [ВКЛ/ВЫКЛ] используется для включения или
                      выключения прибора и подтверждения выбора, сделанного
                      пользователем.
▼                     Кнопка ▼ используется для перемещения вниз по экранам данных или
                      для уменьшения значений в режиме настройки. Также с помощью этой
                      кнопки можно начать тестирование установленных датчиков с
                      использованием газовой смеси непосредственно со страницы
                      MEASURING [ИЗМЕРЕНИЕ]. Если пользователь имеет доступ к
                      функции MotionAlert [сигнализация движения], этой кнопкой можно
                      включить сигнализацию InstantAlertTM [ручное включение аварийной
                      сигнализации для привлечения внимания окружающих].
▲                     Кнопка ▲предназначена для сброса пикового значения, предела
                      кратковременного воздействия [КСЗ-STEL], среднесменного значения
                      [ССЗ-TWA] и сигналов тревоги [если это возможно] или для
                      выполнения калибровки в режиме измерения. Кроме того, ею можно
                      воспользоваться для перемещения на предыдущую страницу
                      увеличения значений в режиме настройки.

Если одновременно нажаты кнопки ▲ и ▼ в режиме обычного измерения, можно, после подверждения пароля, войти в режим настройки.

RU 14 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 14 PDF

Страница 15 PDF

MSA
Описание

Назначения светодиодов

Светодиод                 Описание
КРАСНЫЙ                   Красные светодиоды являются визуальными индикаторами
[Сигнализация]            состояния тревоги или любого типа ошибки прибора.
ЗЕЛЕНЫЙ                   Светодиод безопасности мигает раз в 15 секунд, уведомляя
[Безопасность]            пользователя о том, что прибор включен и работает согласно
                          следующим условиям:
                          -    зеленый светодиод безопасности включен;
                          -    показатель горючих газов составляет 0 %НКПВ или 0 об. %;
                          -    показатель кислорода [O2] составляет 20,8 %;
                          -    показатель углекислого газа [CO2] менее 0,03 %;
                          -    показания всех прочих датчиков составляют 0 ppm;
                          -    не сработала ни одна сигнализация газоанализатора [низкого или
                               высокого уровня];
                          -    батарея газоанализатора находится в рабочем состоянии
                               [отсутствуют предупреждение или сигнализация о разряде батареи];
                          -    показания КСЗ [STEL] и CСЗ [TWA] равны 0 ppm.
                          Данную опцию можно отключить при помощи программного
                          обеспечения MSA Link.
ЖЕЛТЫЙ                    Светодиод неисправности включается в случае одного из состояний
[Неисправность]           отказа во время эксплуатации. К ним относятся:
                          -    ошибка памяти прибора;
                          -    обнаружено, что датчик отсутствует или вышел из строя;
                          -    неполадка насоса.
                          На эти неполадки также указывает срабатывание световой,
                          звуковой и вибрационной сигнализации.

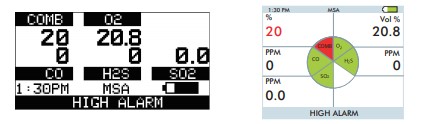

Сигнализация

Для повышения безопасности персонала в приборе предусмотрен ряд аварийных сигналов.

Вибрационный сигнал тревоги

При условиях срабатывания сигнализации прибор вибрирует. Этот сигнал можно отключить с помощью меню SETUP - ALARM OPTIONS [НАСТРОЙКА - ОПЦИИ СИГНАЛІЗАЦИИ] [→раздел 3.4].

Динамик [звуковая сигнализация]

Сирена подает звуковой сигнал тревоги.

RU 15 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 15 PDF

Страница 16 PDF

Описание
MSA

Сигнализация InstantAlert™

Уникальная функция InstantAlert позволяет вручную включить звуковой сигнал тревоги для предупреждения персонала, находящегося поблизости, о возможной опасности. Для включения сигнализации InstantAlert следует удерживать кнопку ▼ нажатой в течение примерно 5 секунд в режиме обычного измерения. Доступ к этой функции может быть ограничен. Информацию о том, как разрешить/ запретить доступ пользователя, см. в главе 3.4.

Сигнализация MotionAlert™

При включенной сигнализации MotionAlert [+ = ВКЛ] [см. главу 3.4], если в течение 30 секунд не зафиксировано движение, срабатывает сигнал тревоги "Man Down" ["Человек неподвижен"]. При этом мигают светодиоды сигнализации, и включается сирена с возрастающей частотой. При выключении прибора сигнализация MotionAlert также всегда отключается. Перед использованием прибора ее необходиомо включить. Доступ к этой функции может быть ограничен. Информацию о том, как разрешить/запретить доступ пользователя, см. в главе 3.4.

Скрытый режим

В скрытом режиме отключаются визуальные, звуковые и вибрационные сигналы тревоги. Согласно рекомендации MSA, эту функцию следует оставить в отключенном [по умолчанию] состоянии. Скрытый режим можно включить с помощью меню SETUP - INSTRUMENT OPTIONS [НАСТРОЙКА - ОПЦИИ ПРИБОРА] [раздел 3.4]. При включенном скрытом режиме на монохромном дисплее мигает сообщение "Alarms OFF" ["Сигнализация отключена"]. На цветном дисплее все три пиктограммы сигнализации будут отображаться, как отключенные.

Сигнализация ресурса датчика

Когда срок службы датчика заканчивается, его успешная калибровка будет невозможна, и пользователь будет предупрежден сигнализацией ресурса датчика. Индикатор ресурса датчика ♥ будет мигать на дисплее во время работы прибора, пока не будет выполнена замена датчика и/или успешная калибровка.

RU 16 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 16 PDF

Страница 17 PDF

MSA
Описание

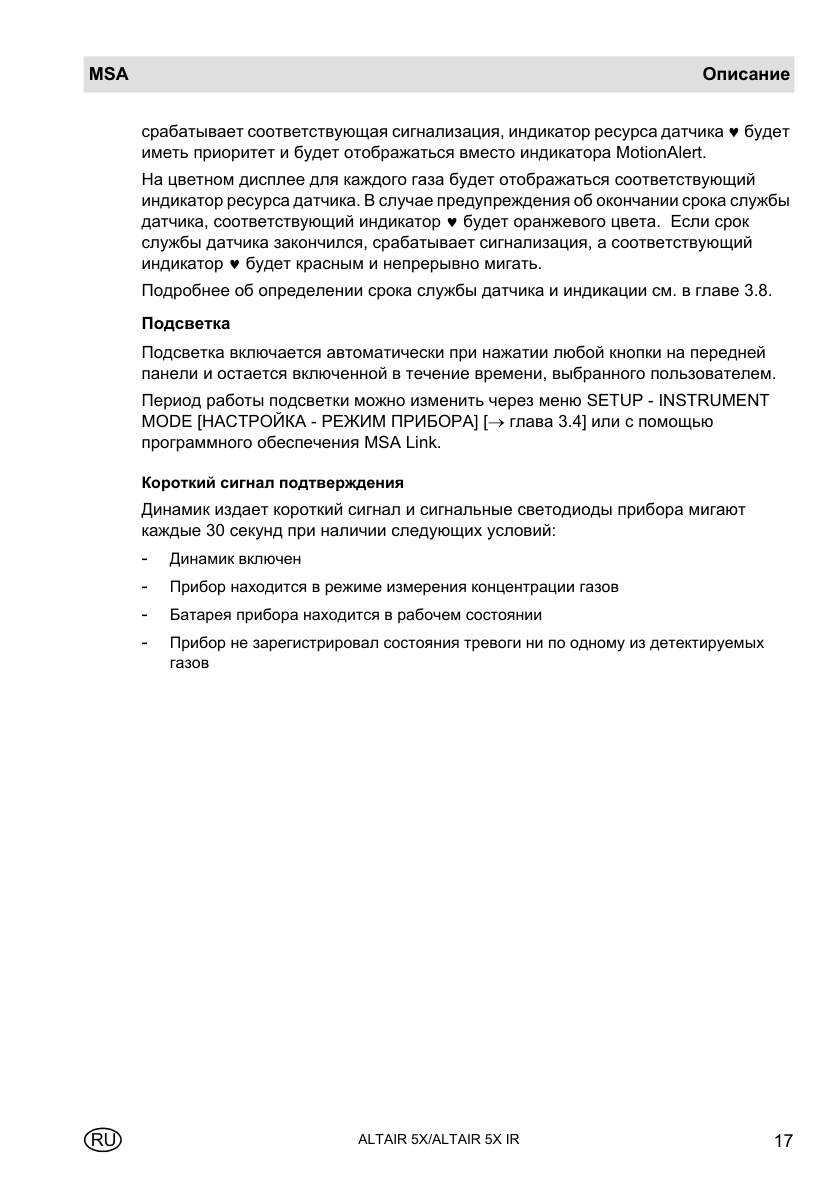

срабатывает соответствующая сигнализация, индикатор ресурса датчика ♥ будет иметь приоритет и будет отображаться вместо индикатора MotionAlert.

На цветном дисплее для каждого газа будет отображаться соответствующий индикатор ресурса датчика. В случае предупреждения об окончании срока службы датчика, соответствующий индикатор ♥ будет оранжевого цвета. Если срок службы датчика закончился, срабатывает сигнализация, а соответствующий индикатор ♥ будет красным и непрерывно мигать.

Подробнее об определении срока службы датчика и индикации см. в главе 3.8.

Подсветка

Подсветка включается автоматически при нажатии любой кнопки на передней панели и остается включенной в течение времени, выбранного пользователем.

Период работы подсветки можно изменить через меню SETUP - INSTRUMENT MODE [НАСТРОЙКА - РЕЖИМ ПРИБОРА] [→глава 3.4] или с помощью программного обеспечения MSA Link.

Короткий сигнал подтверждения

Динамик издает короткий сигнал и сигнальные светодиоды прибора мигают каждые 30 секунд при наличии следующих условий:

- Динамик включен

- Прибор находится в режиме измерения концентрации газов

- Батарея прибора находится в рабочем состоянии

- Прибор не зарегистрировал состояния тревоги ни по одному из детектируемых газов

RU 17 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 17 PDF

Страница 18 PDF

Описание
MSA

2.3
Показания на дисплее

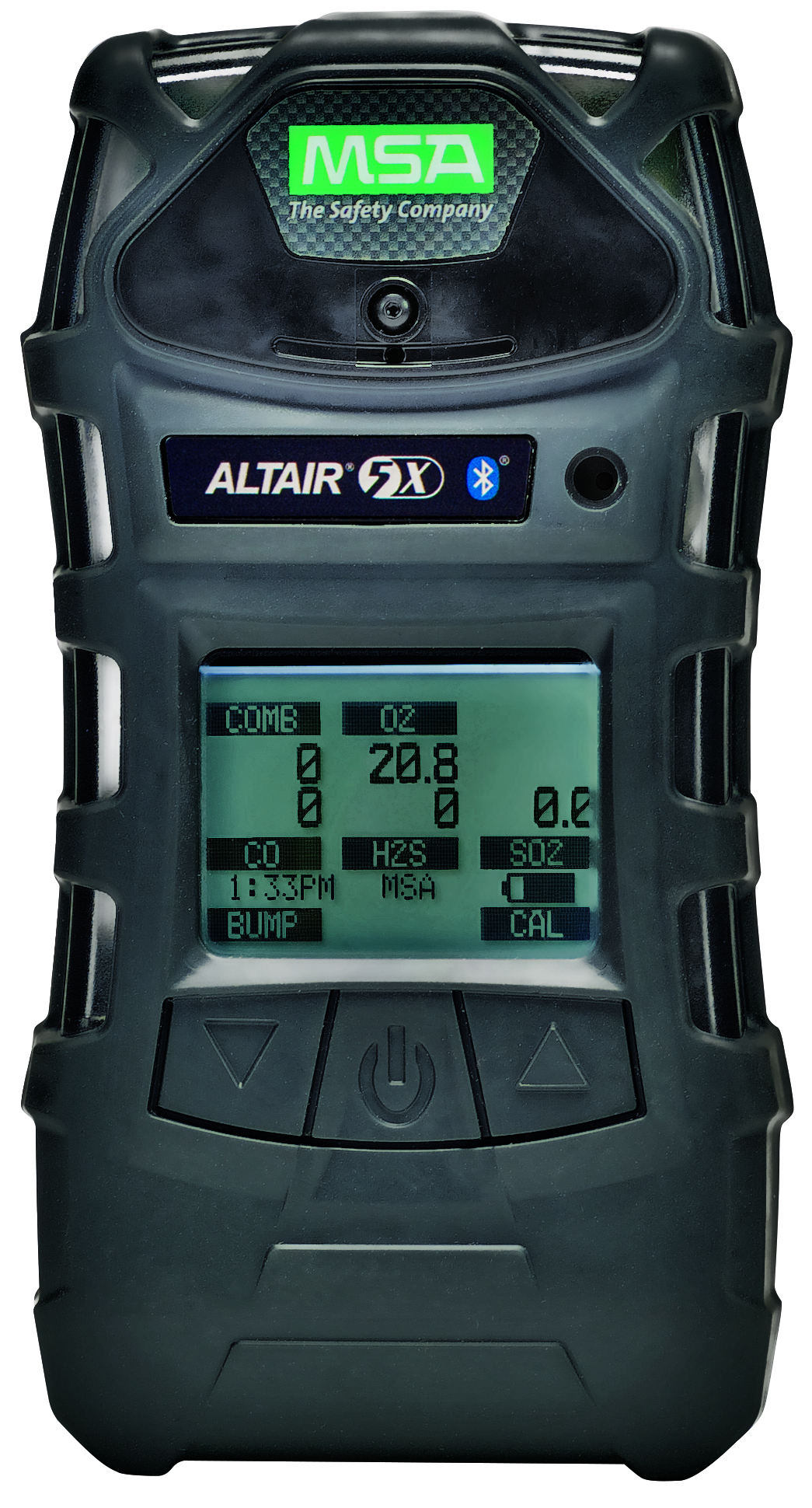

Монохромный дисплей

4

1

5

6

2

7

3

Рис. 2
Монохромный дисплей

1
Тип газа
5
Состояние заряда аккумулятора

2
Текущее время
6
Успешная проверка с помощью смеси
газов/
Индикатор калибровки

«Программируемая клавиша» ▼ «Программируемая клавиша» ▲ 3
7

4
Концентрация газа
8
+ MotionAlert [+ = ВКЛ]

♥ Индикатор ресурса датчика

В случае если отключены вибрационный, звуковой и световой сигналы тревоги, на монохромном дисплее появляется сообщение через каждые 30 секунд.

RU 18 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 18 PDF

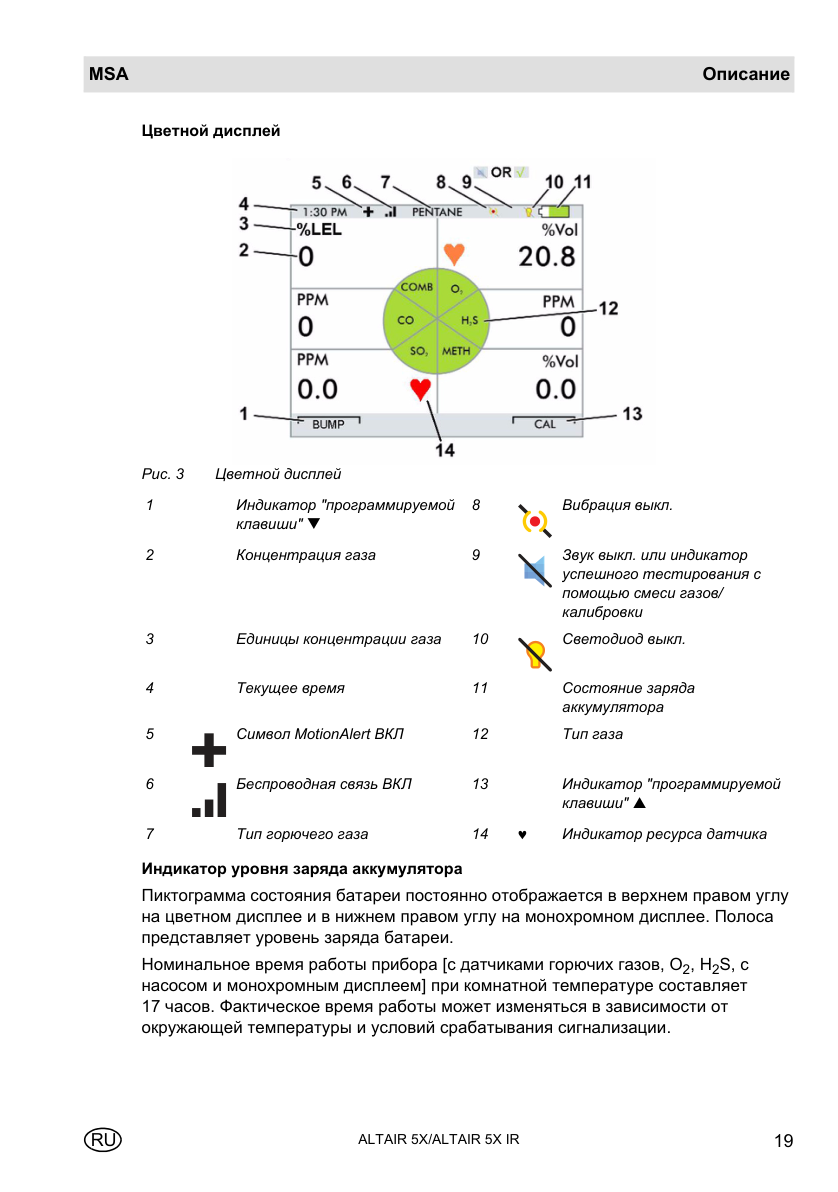

Страница 19 PDF

MSA
Описание

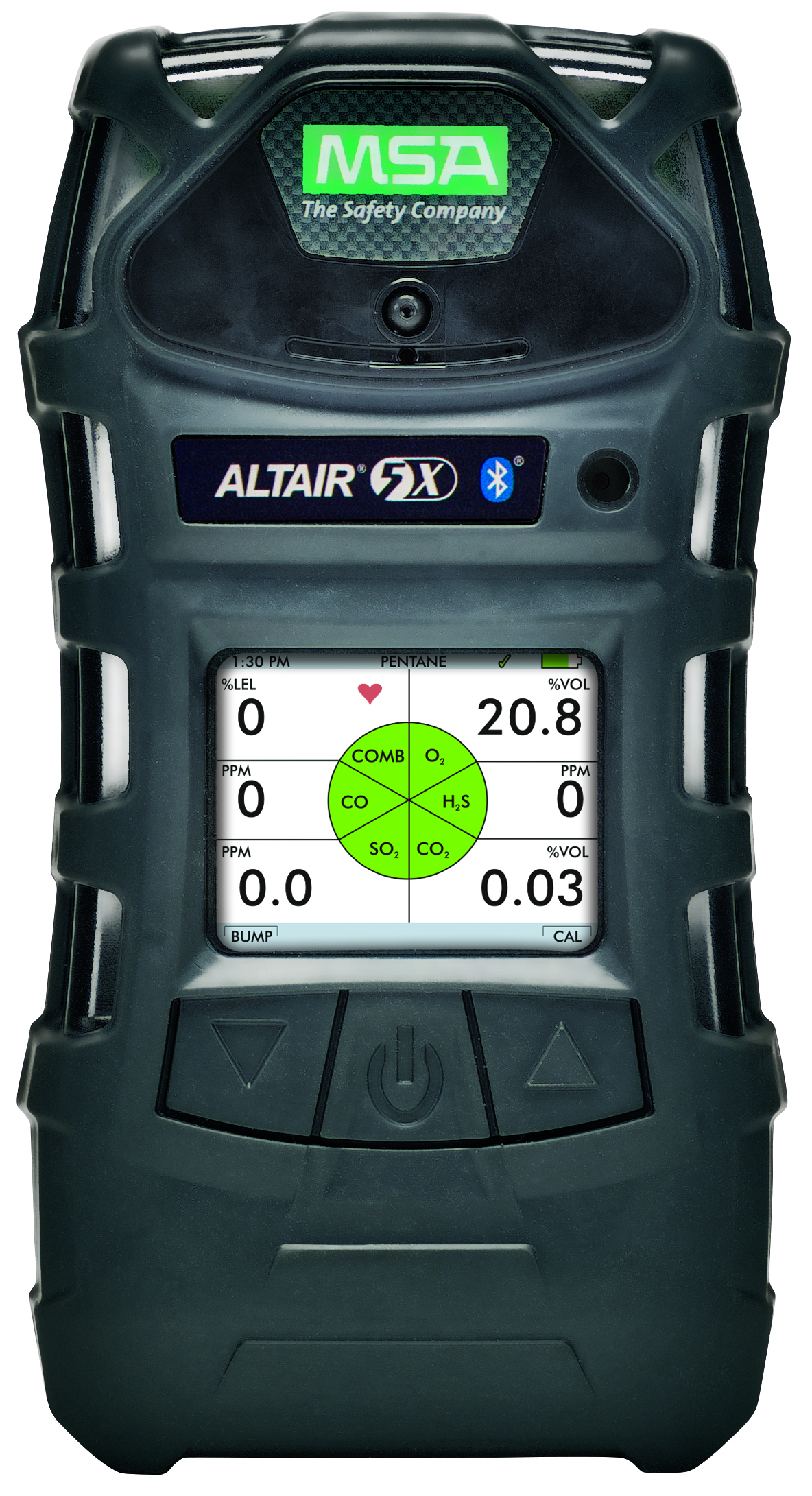

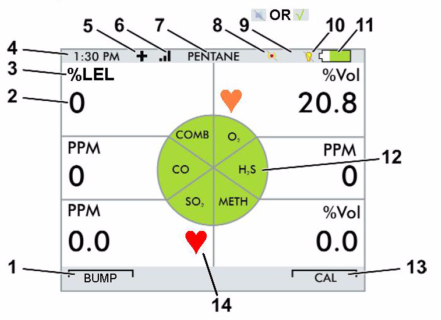

Цветной дисплей

Рис. 3
Цветной дисплей

1
Индикатор "программируемой
8
Вибрация выкл.
клавиши" ▼

2
Концентрация газа
9
Звук выкл. или индикатор
успешного тестирования с
помощью смеси газов/
калибровки

3
Единицы концентрации газа
10
Светодиод выкл.

4
Текущее время
11
Состояние заряда
аккумулятора

5
Символ MotionAlert ВКЛ
12
Тип газа

6
Беспроводная связь ВКЛ
13
Индикатор "программируемой
клавиши" ▲

♥ 7
Тип горючего газа
14
Индикатор ресурса датчика

Индикатор уровня заряда аккумулятора

Пиктограмма состояния батареи постоянно отображается в верхнем правом углу на цветном дисплее и в нижнем правом углу на монохромном дисплее. Полоса представляет уровень заряда батареи.

Номинальное время работы прибора [с датчиками горючих газов, O2, H2S, с насосом и монохромным дисплеем] при комнатной температуре составляет 17 часов. Фактическое время работы может изменяться в зависимости от окружающей температуры и условий срабатывания сигнализации.

RU 19 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 19 PDF

Страница 20 PDF

Описание
MSA

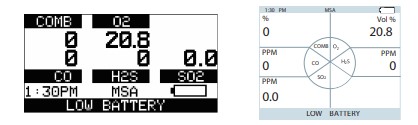

Сигнализация разряда батареи

При срабатывании сигнала о разряде батареи следует прекратить использование прибора, поскольку недостаточно мощности для отображения потенциальной опасности, и для пользователя, полагающегося на данный прибор как средство безопасности, существует угроза получения увечий или летального исхода.

1:30 PM MSA

%

Vol %

0

20.8

COMB

PPM

PPM

0

0

CO

SO2

PPM

0.0

LOW BATTERY

Рис. 4
Сигнализация разряда аккумулятора
При предупреждении о низком заряде батареи длительность оставшегося времени работы прибора зависит от температуры окружающей среды и состояния батареи.

При срабатывании сигнализации разряда батареи прибора:

- мигает индикатор уровня заряда батареи;

- каждые 30 секунд подается звуковой сигнал и мигают сигнальные светодиоды;

- светодиодный индикатор безопасности не горит;

- прибор продолжит работу до тех пор, пока не будет выключен, или пока не отключится батарея.

RU 20 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 20 PDF

Страница 21 PDF

MSA
Описание

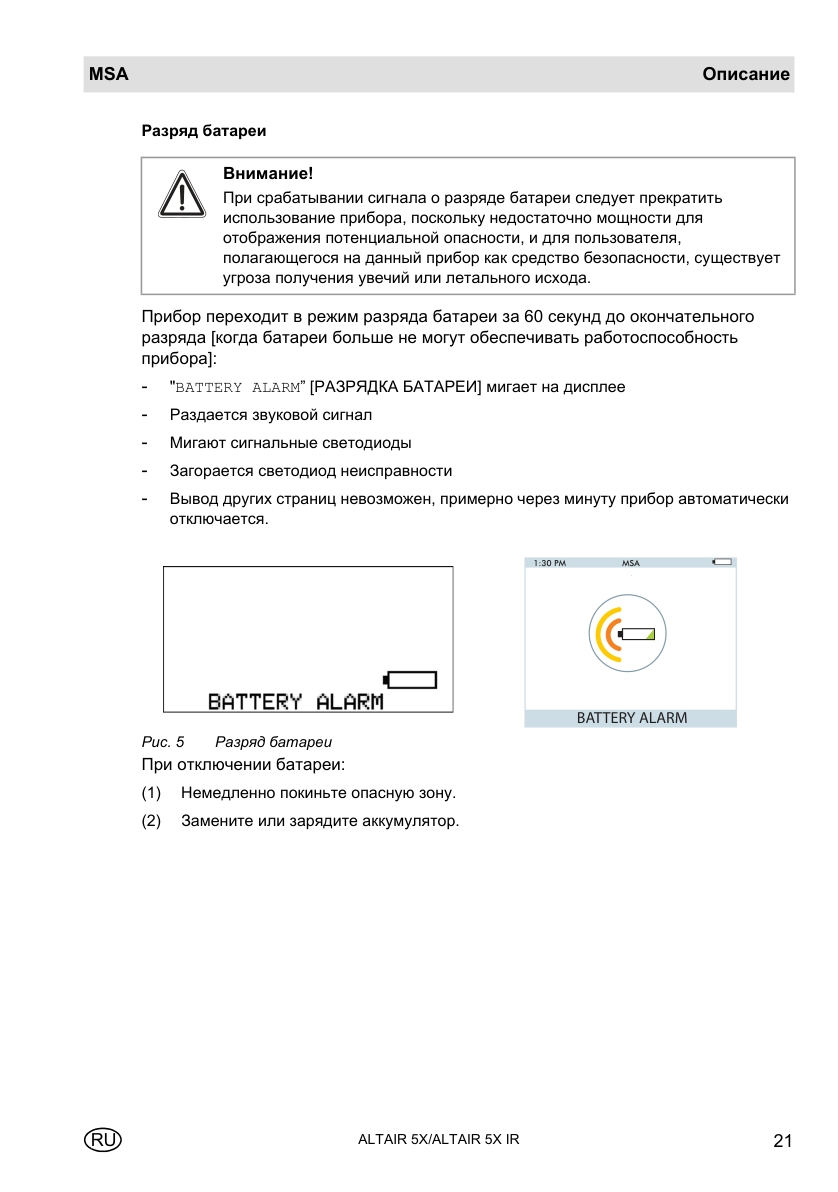

Разряд батареи

При срабатывании сигнала о разряде батареи следует прекратить использование прибора, поскольку недостаточно мощности для отображения потенциальной опасности, и для пользователя, полагающегося на данный прибор как средство безопасности, существует угроза получения увечий или летального исхода.

Прибор переходит в режим разряда батареи за 60 секунд до окончательного разряда [когда батареи больше не могут обеспечивать работоспособность прибора]:

- "BATTERY ALARM” [РАЗРЯДКА БАТАРЕИ] мигает на дисплее

- Раздается звуковой сигнал

- Мигают сигнальные светодиоды

- Загорается светодиод неисправности

- Вывод других страниц невозможен, примерно через минуту прибор автоматически отключается.

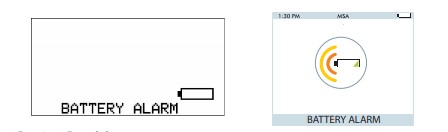

BATTERY ALARM

Рис. 5
Разряд батареи
При отключении батареи:

(1) Немедленно покиньте опасную зону.

(2) Замените или зарядите аккумулятор.

RU 21 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 21 PDF

Страница 22 PDF

Описание
MSA

Зарядка аккумулятора

Взрывоопасно: Запрещается заряжать прибор в опасных зонах.

Использование с прибором любого зарядного устройства, кроме поставляемого в комплекте, может привести к повреждению или неправильной зарядке аккумулятора.

Для пользователей в Австралии/ Новой Зеландии: Зарядная подставка является изделием класса?A. В жилых помещениях изделие может вызывать радиопомехи, в случае чего может возникнуть потребность в принятии соответствующих мер.

В нормальных условиях при комнатной температуре зарядное устройство может произвести зарядку полностью разряженной аккумуляторной батареи менее чем за шесть часов.

Перед зарядкой очень холодных или очень горячих приборов, дайте им полежать в течение часа при комнатной температуре.

- Минимальная и максимальная температура окружающей среды для зарядки прибора 10° C и 35° C соответственно.

- Для получения оптимального результата заряжайте прибор при комнатной температуре [23° C].

Для зарядки прибора

- Плотно вставьте соединение зарядного устройства в порт для зарядки на задней стенке прибора.

- Светодиод на батарейном блоке используется для индикации состояния зарядки.

Красный = выполняется зарядка, зеленый = заряжено, желтый = сбой

- Если во время подзарядки случится неисправность [cветодиод станет желтым]:

На короткое время отсоедините зарядное устройство, чтобы сбросить цикл зарядки.

- При эксплуатации прибора зарядное устройство должно быть отсоединено.

- Батарейный блок можно зарядить отдельно от прибора.

- Если прибор не используется в течение некоторого времени, можно оставить зарядное устройство подключенным к прибору/блоку батареи.

RU 22 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 22 PDF

Страница 23 PDF

MSA
Описание

2.4
Просмотр дополнительных параметров прибора

Основной экран появляется при включении прибора.

Дополнительные страницы можно просмотреть, нажав кнопку ▼. Будет выполнен переход к странице, указанной "программируемой клавишей".

[Для монохромного дисплея отображается название страницы, в цветной версии оно представлено пиктограммой.]

Переход к

ТЕСТИРОВАНИЕ 1 TWA * ¹
С ПОМОЩЬЮ PEAK * MIN STEL * СМЕСИ ГАЗОВ?

ГЛАВНАЯ СТРАНИЦА ИЗМЕРЕНИЙ

* 1

Переход к

СОСТОЯНИЕ MOTION ALERT (СИГНАЛИ- ЗАЦИЯ ДВИЖЕНИЯ)*

CAL DUE DATE (ПЛАНОВАЯ ДАТА КАЛИБ- РОВКИ) *

LAST CAL DATE (ДАТА ПОСЛЕДНЕЙ КАЛИБ- РОВКИ) *

БЕСПРО- ВОДНАЯ СВЯЗЬ **

ДАТА

Переход к
ВКЛ/ВЫКЛ

* ЕСЛИ АКТИВИРОВАНО ** ЕСЛИ БЕСПРОВОДНАЯ СВЯЗЬ У

1 НЕ ДЛЯ ВСЕХ ДАТЧИКОВ

Тестирование с помощью смеси газов [страница BUMP]

На этой странице пользователь может выполнить автоматическое тестирование прибора с помощью смеси газов. Для выполнения тестирования следует нажать кнопку [YES] [ДА]. Подробные сведения о проведении тестирования с помощью смеси газов см. в разделе 3.7.

Если нажать кнопку ▼, тестирование с помощью смеси газов не будет выполняться, а на дисплее откроется следующая по очереди страница [страница пиковых показаний - PEAK].

Если нажать кнопку ▲, тестирование с помощью смеси газов не будет выполняться, а на дисплее снова появится страница обычного измерения.

RU 23 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 23 PDF

Страница 24 PDF

Описание
MSA

Пиковые показания [страница PEAK]

Монохромный дисплей
Цветной дисплей

PEAK [ПИКОВЫЕ ПОКАЗАНИЯ]

Эта страница отображает самые высокие уровни концентрации газа, зарегистрированные прибором с момента включения или с момента сброса пиковых показаний.

Для удаления пиковых значений:

(1) Вызовите функцию отображения пиковых значений.

Нажмите кнопку ▲. (2)

Минимальные показания [страница MIN]

Монохромный дисплей
Цветной дисплей

MIN

На этой странице отображается минимальный уровень кислорода, зарегистрированный прибором с момента включения или сброса минимальных [MIN] показателей. Отображается только в случае, если установлен и активирован датчик кислорода.

Для удаления минимальных значений:

(1) Вызовите функцию отображения минимальных значений.

Нажмите кнопку ▲. (2)

Предельное допустимое значение кратковременного среднего воздействия
[страница КСЗ - STEL]

При срабатывании сигнала STEL немедленно покиньте зону заражения; концентрация газа в окружающей среде достигла заданного порога сигнализации КСЗ [STEL]. Игнорирование данного предупреждения приведет к чрезмерному воздействию токсичных газов, и сотрудникам, полагающимся на данное изделие как средство защиты, грозят серьезные увечья или смерть.

Монохромный дисплей
Цветной дисплей

КСЗ [STEL]

На странице отображается среднее воздействие за 15-минутный период.

RU 24 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 24 PDF

Страница 25 PDF

MSA
Описание

Если концентрация газа, определенная прибором, превышает предел КСЗ [STEL]:

- раздается звуковой сигнал, мигают сигнальные лампы;

- мигают сигнальные светодиоды;

- “мигает сообщение STEL ALARM” [СИГНАЛИЗАЦИЯ КСЗ - STEL].

Для обнуления значения КСЗ [STEL]:

(1) Вызовите функцию КСЗ [STEL].

Нажмите кнопку ▲. (2)

Значение КСЗ [STEL] рассчитывается за последние 15 минут.

Примеры расчета кратковременного среднего значения воздействия токсичного газа [STEL]:

Допустим, что прибор работал не менее 15 минут:

15-минутное воздействие при концентрации 35 ppm:

[15 минут x 35 ppm] = 35 ppm 15 минут

10-минутное воздействие при концентрации 35 ppm и 5-минутное –
при 5 ppm:

[10 минут x 35 ppm] + [5 минут x 5 ppm] = 25 ppm 15 минут

Эту страницу можно отключить с помощью программного обеспечения MSA Link.

RU 25 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 25 PDF

Страница 26 PDF

Описание
MSA

Среднесменное значение воздействия токсичного газа [страница ССЗ - TWA]

При срабатывании сигнала TWA немедленно покиньте зону заражения; концентрация газа в окружающей среде достигла заданного сигнализационного порога по ССЗ [TWA]. Игнорирование даннного предупреждения может привести к воздействию чрезмерной концентрации токсичных газов на сотрудников, использующих данное изделие как средство защиты, что что в свою очередь может создать угрозу их здоровью и жизни.

На этой странице показано среднее воздействие за 8 часов с момента включения прибора или с момента сброса показаний ССЗ [TWA]. Если количество газа, определенное прибором, превышает восьмичасовой предел ССЗ [TWA]:

Монохромный дисплей
Цветной дисплей

CСЗ [TWA]

- Раздается звуковой сигнал;

- мигают сигнальные светодиоды;

- “мигает сообщение “TWA ALARM” [СИГНАЛИЗАЦИЯ ССЗ - TWA].

Для обнуления значения ССЗ [TWA]:

(1) Вызовите функцию ССЗ [TWA].

Нажмите кнопку ▲. (2)

Вычисляется значение ССЗ [TWA] за последние восемь часов.

RU 26 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 26 PDF

Страница 27 PDF

MSA
Описание

Примеры расчета среднесменного значения:

1-часовое воздействие при концентрации 50 ppm:

[1 час x 50 ppm] + [7 часов x 0 ppm] = 6.25 ppm 8 часов

4-часовое воздействие при концентрации 50 ppm и 4-часовое – при 100 ppm:

[4 часа x 50 ppm] + [4 часа x 100 ppm] = 75 ppm 8 часов

12-часовое воздействие при концентрации 100 ppm:

[12 часов x 100 ppm] = 150 ppm 8 часов

Эту страницу можно отключить с помощью программного обеспечения MSA Link.

Индикация даты

Текущая дата отображается на дисплее в следующем формате: MMM-ДД-ГГ.

Страница с данными о последней калибровке

Отображает дату последней успешной калибровки прибора в следующем формате: MMM-ДД-ГГ. Эту страницу можно отключить с помощью программного обеспечения MSA Link или через меню SETUP - CAL OPTIONS [НАСТРОЙКА - ОПЦИИ КАЛИБРОВКИ].

Страница очередной калибровки

Отображает количество дней до следующей очередной калибровки прибора [задается пользователем]. Эту страницу можно отключить с помощью программного обеспечения MSA Link или через меню SETUP - CAL OPTIONS [НАСТРОЙКА - ОПЦИИ КАЛИБРОВКИ].

RU 27 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 27 PDF

Страница 28 PDF

Описание
MSA

Страница активации MotionAlert

При включенной функции Motion Alert на дисплее отображается символ +. Прибор переключается в режим предварительной сигнализации при отсутствии движения в течение 20 секунд. Этот режим можно отключить, пошевелив прибор. При выключении прибора сигнализация MotionAlert также отключается. При отсутствии движения в течение 30 секунд активируется полный режим сигнализации MotionAlert. Данный сигнал можно отключить только нажатием кнопки ▲. Эта страница отображается, только если она была выбрана в режиме настройки. Для включения или выключения функции MotionAlert нажмите кнопку ▲ при открытой на дисплее странице MOTIONALERT ACTIVATION [АКТИВАЦИЯ MOTIONALERT].

2.5
Сигнализация отсутствия датчика

Для активированных инфракрасных датчиков и датчиков XCell постоянно отслеживается надлежащее функционирование. Если в процессе эксплуатации обнаруживается, что датчик ИК или XCell вышел из строя или отключен, повляется это аварийное сообщение.

- "На дисплее замигает сообщение "SENSOR MISSING" [ДАТЧИК ОТСУТСТВУЕТ].

- Указан проблемный датчик.

- Раздается звуковой сигнал, мигают светодиоды неисправности и сигнализации.

- Сигнализацию можно выключить, нажав кнопку ▲; все другие страницы недоступны.

- При ошибке датчика прибор не работает.

RU 28 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 28 PDF

Страница 29 PDF

MSA
Описание

2.6
Контроль концентрации токсичных газов

С помощью прибора можно контролировать наличие в окружающем воздухе различных токсичных газов. Установленные датчики определяют, какой токсичный газ контролируется.

Прибор отображает концентрацию газа в миллионных долях [ppm] или мг/м³ на странице измерения [Measuring].

При срабатывании сигнализации прибора во время работы, немедленно покиньте опасное место.

Оставаться при этом в опасной зоне чревато угрозой здоровью и жизни.

Прибор имеет 4 порога срабатывания аварийной сигнализации:

- Верхний порог [HIGH]

- Нижний порог [LOW]

- Сигнализация STEL [КСЗ]

- Сигнализация TWA [CСЗ]

1:30 PM MSA

%

Vol %

20

20.8

COMB

PPM

PPM

CO

0

0

SO2

PPM

0.0

HIGH ALARM

Рис. 6
Условия сигнализации [в данном случае сигнал тревоги верхнего порога
срабатывания]
Если концентрация газа достигает или превышает заданный порог, у прибора:

- сообщение тревоги отображается и мигает в сочетании с соответствующей концентрацией газа;

- включается подсветка

- раздается звуковой сигнал [если включен];

- загорается сигнальный светодиод [если включен];

- срабатывает вибрационный сигнал [если включен].

RU 29 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 29 PDF

Страница 30 PDF

Описание
MSA

2.7
Контроль концентрации кислорода

Прибор контролирует концентрацию кислорода в окружающем воздухе. Предусмотрена возможность установки порогов срабатывания сигнализации для двух различных состояний:

- Избыток – концентрация кислорода > 20,8% об. или

- Дефицит – концентрация кислорода < 19,5 % об..

При срабатывании сигнализации прибора во время работы, немедленно покиньте опасное место.

Оставаться при этом в опасной зоне чревато угрозой здоровью и жизни.

Если достигнут порог срабатывания сигнализации при соблюдении любого из вышеуказанных условий:

- сообщение тревоги отображается и мигает в сочетании с соответствующей концентрацией газа;

- включается подсветка;

- раздается звуковой сигнал [если включен];

- загорается сигнальный светодиод [если включен];

- срабатывает вибрационный сигнал [если включен].

Сигнализация нижнего уровня [при дефиците кислорода] фиксируется и не сбрасывается автоматически, когда концентрация O2 поднимается выше заданного нижнего порога. Для сброса сигнализации следует нажать кнопку ▲. Если сигнализация фиксируется, кнопкой ▲ она выключается на пять секунд. Сигнализацию можно фиксировать или разблокировать с помощью программного обеспечения MSA Link.

Изменение барометрического давления [высоты] или сильное изменение окружающей температуры могут привести к ложному срабатыванию сигнализации уровня кислорода.

Поэтому настоятельно рекомендуется производить калибровку прибора по кислороду при температуре и давлении максимально приближенных к рабочим. Проводите калибровку только в среде заведомо чистого воздуха.

RU 30 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 30 PDF

Страница 31 PDF

MSA
Описание

2.8
Контроль горючих газов

Прибор может быть оснащен каталитическим датчиком горючих газов, который определяет наличие ряда горючих газов с концентрацией до 100 %НКПВ и отображает показания либо в % НКПВ, либо в % CH4. Газоанализатор ALTAIR 5X IR может также иметь инфракрасный датчик горючих газов. ИК-датчик отображает показания в об. %.

При срабатывании сигнализации прибора во время работы, немедленно покиньте опасное место.

Оставаться при этом в опасной зоне чревато угрозой здоровью и жизни.

У каталитического датчика горючих газов и ИК-датчика 25 % об. бутана есть два заданных порога срабатывания сигнализации:

- Верхний порог [HIGH]

- Нижний порог [LOW]

Если концентрация газа достигает или превышает заданный порог, у прибора:

- сообщение тревоги отображается и мигает в сочетании с соответствующей концентрацией газа;

- включается подсветка;

- раздается звуковой сигнал [если включен];

- загорается сигнальный светодиод [если включен].

У ИК-датчиков 100 об. % нет порогов срабатывания сигнализации.

Концентрация газа 100 % НКПВ

Если показатели газа превышают 100 % нижнего концентрационного предела взрываемости [НКПВ], прибор переходит в состояние LockAlarm [фиксированной сигнализации] и отображает “XXX” вместо фактических показаний.

Индикация "XXX” датчика горючего газа указывает на то, что в атмосфере содержится более 100 % НКПВ газа или 5,00 об. % CH4, и существует опасность взрыва. Немедленно покиньте опасную зону.

Для приборов ALTAIR 5X IR с активированным ИК-датчиком 100 об. % метана, когда уровень газа понизится, режим LockAlarm будет сброшен, и каталитический датчик снова будет показывать концентрацию горючего газа. Для приборов, не оборудованных активированным ИК-датчиком 100 об. % метана, пользователь может сбросить режим LockAlarm только путем выключения и повторного

RU 31 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 31 PDF

Страница 32 PDF

Описание
MSA

включения прибора на свежем воздухе. Когда появятся показания каталитического датчика горючих газов, прибор будет снова пригоден для измерения уровней газов.

Режим LockAlarm каталитического датчика горючего газа включается во время тестирования с помощью смеси газов и калибровки ИК-датчика горючих газов об. %.

После проведения тестирования ИК-датчика с помощью смеси газов необходимо сбросить режим LockAlarm [как описано выше], чтобы каталитический датчик горючих газов был снова пригоден для измерений и индикации показаний.

Сверьтесь с национальными стандартами по 100% НКПР [EN60079-20-1].

RU 32 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 32 PDF

Страница 33 PDF

MSA
Работа

3
Работа

Управление работой прибора осуществляется в диалоговом режиме с дисплея при помощи трех функциональных кнопок [→глава2.2].

Для дополнительной информации см. блок-схему в разделе 8.

3.1
Влияние окружающей среды

На показания газоанализатора может повлиять целый ряд факторов окружающей среды, включая изменения давления, влажности и температуры. Изменения давления и влажности влияют на количество кислорода, фактически присутствующего в атмосфере.

Изменение давления

Резкое изменение давления [например, скачкообразно при переходе через воздушные шлюзы], может приводить к временному изменению показаний кислородного датчика и, как следствие, к срабатыванию сигнализации газоанализатора. Если давление значительно снизится, то, несмотря на то, что процентное содержание кислорода будет оставаться на уровне 20,8 об. % или около того, общее количество кислорода для дыхания в окружающем воздухе может оказаться опасно низким.

Изменение влажности

При значительном изменении влажности [например, при выходе из сухого, кондиционируемого помещения на улицу, где воздух влажный], показания кислорода могут уменьшиться максимум на 0,5 % из-за паров воды, которые вытесняют кислород из воздуха.

Датчик кислорода снабжен специальным фильтром для уменьшения влияния колебаний влажности на результаты измерения концентрации кислорода. Этот эффект нельзя заметить сразу, однако он будет медленно оказывать влияние на показания концентрации кислорода в течение нескольких часов.

Изменения температуры

Датчики имеют встроенную схему температурной компенсации. Однако, при резких перепадах температуры показания концентрации кислорода могут дрейфовать.

RU 33 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 33 PDF

Страница 34 PDF

Работа
MSA

3.2
Включение и настройка по окружающему воздуху

Управление работой прибора осуществляется в диалоговом режиме с дисплея при помощи трех функциональных кнопок [→глава2.2].

Для дополнительной информации см. блок-схему в разделе 8.

Включите прибор кнопкой ON/OFF [ВКЛ/ВЫКЛ].

Прибор выполняет самодиагностику.

Во время самодиагностики прибор проверяет сигнальные светодиоды, акустический и вибрационный сигналы тревоги, а также установленные датчики.

На дисплее прибора отображаются:

- установленный логотип;

- версия ПО, название прибора, серийный номер, название компании, отдел и имя пользователя;

- тест системы отбора проб;

Во время последовательности действий при включении, если со времени последней работы прибора был изменен какой-либо датчик, на дисплей выводится текущий список установленных датчиков, и требуется вмешательство пользователя.

▷чтобы принять новую конфигурацию датчиков, пользователь должен нажать кнопку ▲;

▷если текущая конфигурация не принята, включается сигнализация, и прибор не будет работать.

- тип горючего газа и установленные датчики [только монохромный дисплей];

- пороги сигнализации, нижний порог;

- пороги сигнализации, верхний порог;

- пороги сигнализации, сигнализация по КСЗ [STEL] [если включена];

- пороги сигнализации, сигнализация по ССЗ [TWA] [если включена];

- установленный состав калибровочной смеси;

- текущая дата;

- дата последней калибровки [опционально];

- дата очередной [плановой] калибровки. Если дата плановой калибровки активирована, появляется сообщение "CAL DUE; X DAYS" ["ПЛАНОВАЯ КАЛИБРОВКА, X ДНЕЙ"] на дисплее прибора.

RU 34 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 34 PDF

Страница 35 PDF

MSA
Работа

- X = количество дней до плановой калибровки, выбирается пользователем на от 1 до 180 дней.

Если количество дней до предстоящей калибровки равно 0, подается сигнал, и на дисплее отображается "CAL DUE, NOW" [ПЛАНОВАЯ КАЛИБРОВКА - СЕЙЧАС].

- Нажмите кнопку ▲ для удаления сообщения.

- период прогрева датчика;

- настройка по окружающему воздуху [опционально].

Загрузится главная страница измерений.

Индикатор ♥ указывает на то, что время службы датчика близится к завершению. См. главу 2.2 для подробных сведений о сигнализации ресурса датчика.

См. блок-схему в Приложении, раздел 8.1.

Испытание системы отбора проб

После запуска срабатывает сигнализация [световая, звуковая и вибрационная], и пользователь получает подсказку заблокировать систему насоса/отбора проб прибора в течение 30 секунд.

Если прибор определяет блокировку потока насоса, отображается сообщение PASS. Затем запуск прибора продолжится.

Если прибор не определяет блокировку потока насоса, отображается сообщение об ошибке.

Прибор выключается после того, как пользователь подтверждает сообщение, нажав на кнопку ▲.

Если после проверки системы отбора проб произошла подобная ошибка, свяжитесь с представителями MSA.

Пользователи могут проверять работу системы отбора проб в любой момент во время эксплуатации путем блокирования системы отбора проб, что должно привести к включению аварийного сигнала насоса.

RU 35 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 35 PDF

Страница 36 PDF

Работа
MSA

Не используйте насос, линию отбора проб или зонд, если не сработала сигнализация насоса при заблокированном потоке. Отсутствие сигнализации указывает на то, что анализируемый воздух, возможно, не подводится к датчикам, в результате чего показания могут быть неточными.

Невыполнение вышеуказанного требования может привести к причинению серьезного ущерба здоровью или даже смерти пользователя.

Никогда не допускайте, чтобы конец трубки отбора проб касался поверхности жидкости или погружался в жидкость. Если жидкость попадает в прибор, показания становятся неточными, и возможны повреждения прибора. Рекомендуем использовать зонд отбора проб MSA, содержащий специальный мембранный фильтр, проницаемый для газа, но непроницаемый для воды, чтобы избежать проникновения воды внутрь прибора.

RU 36 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 36 PDF

Страница 37 PDF

MSA
Работа

Настройка по чистому воздуху [FAS]

Настройка по окружающему воздуху Fresh Air Setup [FAS] служит для автоматической калибровки нулевых показаний прибора.

FAS имеет пределы. Если при проведении настройки по окружающему воздуху прибор обнаружит опасную концентрацию газа, прибор прервет настройку и переключится в режим сигнализации.

Возможность проведения FAS при включении прибора можно отключить с помощью программного обеспечения MSA Link.

Функция настройки по окружающему воздуху недоступна для датчика CO2.

Не выполняйте настройку по чистому воздуху, если не уверены в чистоте окружающей атмосферы; это может привести к неточности показаний и недооценке опасности. При возникновении сомнений относительно качества окружающего воздуха не следует использовать функцию настройки по чистому воздуху. Не используйте настройку по чистому воздуху взамен процедуры калибровки. Калибровка прибора необходима, чтобы удостовериться в точности его показаний. Невыполнение данного указания может привести к причинению серьезного ущерба здоровью или даже гибели пользователя.

Рис. 7
Настройка по чистому воздуху

RU 37 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 37 PDF

Страница 38 PDF

Работа
MSA

На приборе отображается мигающее сообщение "FRESH AIR SETUP?" [НАСТРОЙКА ПО ОКРУЖАЮЩЕМУ ВОЗДУХУ?], предлагая пользователю выполнить настройку по окружающему воздуху:

Для отмены настройки по чистому воздуху нажмите кнопку ▲. (1)

▷Настройка по чистому воздуху пропускается, и прибор переключается на страницу измерений [главную страницу].

Нажмите кнопку ▼, чтобы выполнить настройку по окружающему воздуху. (2)

▷Прибор запускает настройку по свежему воздуху, и отображается страница FAS.

▷Строка состояния показывает ход выполнения настройки по свежему воздуху.

▷В конце настройки на дисплее отображается либо "FRESH AIR SETUP PASS" [НАСТРОЙКА ВЫПОЛНЕНА], либо "FRESH AIR SETUP FAIL" [СБОЙ НАСТРОЙКИ]. В случае сбоя настройки по окружающему воздуху выполните калибровку нуля [→chapter 3.8].

Замечания по поводу датчика кислорода

В перечисленных ниже случаях показания датчика кислорода не будут отображаться в течение времени до 30 минут после включения прибора, необходимого для стабилизации датчика.

Это возможно, если:

- датчик кислорода только что установлен;

- батарея была сильно разряжена;

- батарейный блок удалялся из прибора.

В течение этого времени вместо численных показаний датчика на дисплее отображается индикация "PLEASE WAIT" [ПОДОЖДИТЕ]. В это время прибор не может реагировать на:

- настройку по чистому воздуху;

- калибровку;

- тестирование с помощью смеси газов.

После появления численных показаний датчика кислорода можно проводить FAS, калибровку и тестирование с помощью смеси газов.

RU 38 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 38 PDF

Страница 39 PDF

MSA
Работа

3.3
Режим измерения [нормальная работа]

Из страницы режима измерения можно перейти на следующие страницы:

Страница                                  На этой странице можно выполнить тестирование с
тестирования с                            помощью смеси газов для установленных датчиков
помощью смеси
газов
Страница пиковых                          На данной странице отображаются пиковые показания
значений (Peak)*                          для всех датчиков.
Страница                                  На данной странице отображаются минимальные
минимальных                               показатели для датчика кислорода.
значений (Min)
Страница                                  На данной странице отображаются расчетные значения
кратковременного                          КСЗ прибора.
среднего значения
экспозиции
(КСЗ — STEL)*
Страница                                  На данной странице отображаются расчетные значения
среднесменного                            ССЗ прибора.
значения
воздействия
(ССЗ — TWA)*
Страница даты                             На данной странице отображаются фактические
(Date)                                    настройки даты.
Дата последней                            На данной странице отображается дата последней
калибровки (Last                          калибровки.
Cal Date)
Очередная                                 На данной странице отображается установленная дата
калибровка (Cal                           следующей калибровки.
Due)*
Сигнализация                              На данной странице можно включить или отключить
MotionAlert                               функцию MotionAlert (сигнализация движения).
Беспроводная                              Данная страница позволяет включить или отключить
связь (Wireless)                          беспроводную связь.

* Отображение этих страниц можно отключить с помощью программного обеспечения MSA Link Подробнее см. в главе 8.

RU 39 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 39 PDF

Страница 40 PDF

Работа
MSA

3.4
Настройка прибора

Прибор позволяет пользователю получить доступ и изменять следующие параметры при помощи прямого кнопочного интерфейса:

- опции калибровки;

- опции сигнализации;

- опции прибора.

В эти пункты меню можно перейти со страницы измерений, одновременно нажав и удерживая кнопки ▼и ▲, пока не появится диалоговое окно для ввода пароля.

Операция выполняется следующим образом:

(1) Включите прибор и дождитесь появления страницы измерения.

Одновременно нажмите и удерживайте кнопки ▼и ▲ около пяти секунд. (2) ■Пароль по умолчанию: "672".

Монохромный дисплей
Цветной дисплей
PASSWORD [ПАРОЛЬ]
PASSWORD [ПАРОЛЬ]

000
000

Введите первую цифру, нажав кнопку ▼или ▲, и подтвердите нажатием кнопки (3) ON/OFF [ВКЛ/ВЫКЛ].

▷Курсор переместится на вторую цифру.

(4) Введите вторую, затем третью цифру.

▷Пароль неправильный: прибор возвратится на главную страницу.

▷Пароль правильный: пользователь может настроить опции прибора. Пароль может быть изменен с помощью компьютера с программным обеспечением MSA Link.

Следующие опции доступны при нажатии кнопок ▼и ▲:

- опции калибровки - см. главу 3.4;

- опции сигнализации - см. главу 3.4;

- опции прибора - см. главу 3.4.

RU 40 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 40 PDF

Страница 41 PDF

MSA
Работа

Настройка калибровки

Монохромный дисплей
Цветной дисплей
CALIBRATION OPTIONS [ОПЦИИ
CALIBRATION OPTIONS [ОПЦИИ
КАЛИБРОВКИ]
КАЛИБРОВКИ]

В меню опций калибровки пользователь может:

- изменять настройки состава газовой смеси калибровочного баллона [CYLINDER SETUP] [НАСТРОЙКА БАЛЛОНА];

- включать/выключать следующую калибровку и настраивать количество дней до нее [CAL DUE OPTIONS] [ОПЦИИ СЛЕДУЮЩЕЙ КАЛИБРОВКИ];

- включать/выключать отображение даты последней калибровки при включении [LAST CAL DATE] [ДАТА ПОСЛЕДНЕЙ КАЛИБРОВКИ];

- включать/выключать защиту калибровочных настроек паролем [CAL PASSWORD] [ПАРОЛЬ КАЛИБРОВКИ].

Нажмите:

- кнопку ▼, чтобы перейти на следующую страницу;

кнопку ▲, чтобы перейти на предыдущую страницу;

кнопку ON/OFF [ВКЛ/ВЫКЛ], чтобы ввести настройку.

Настройка состава газовой смеси калибровочного баллона

В этой опции есть диалоговое окно, аналогичное диалоговому окну калибровки с использованием калибровочного газа.

На дисплее отображаются все активные датчики.

(1) Нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ], чтобы войти в настройку.

▷Отображается окно для первого калибровочного баллона.

(2) Нажмите

▷кнопку ▼или ▲, чтобы изменить значение;

▷кнопку ON/OFF [ВКЛ/ВЫКЛ], чтобы подтвердить настройку. При подтверждении прибор автоматически переходит к настройке следующего баллона.

(3) Повторите последовательность, чтобы изменить необходимую настройку по всем каналам. После выполнения последней настройки прибор возвращается к меню опций калибровки.

RU 41 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 41 PDF

Страница 42 PDF

Работа
MSA

Настройка опций следующей калибровки

(1) Нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ], чтобы войти в настройку.

Нажмите кнопку ▼или ▲, чтобы включить/выключить эту опцию. (2)

(3) Нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ] для подтверждения.

(4) После подтверждения прибор подсказывает пользователю ввести количество дней для напоминания.

Измените количество дней, нажав кнопку▼или ▲. (5)

Нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ], чтобы перейти к следующему пункту меню. (6)

Настройка даты последней калибровки

(1) Нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ], чтобы включить/выключить эту опцию.

Нажмите кнопку ▼, чтобы перейти на следующую страницу. (2)

Нажмите кнопку ▲, чтобы перейти на предыдущую страницу. (3)

Настройка пароля калибровки

(1) Нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ], чтобы включить/выключить эту опцию.

Нажмите кнопку ▼, чтобы перейти на следующую страницу. (2)

Нажмите кнопку ▲, чтобы перейти на предыдущую страницу. (3)

Возвращение к главному меню

(1) Нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ], чтобы перейти к меню настройки прибора.

▷Отображается окно опций калибровки

Нажмите кнопку ▼, чтобы перейти к следующему меню [опции сигнализации] (2) или ▲, чтобы выйти из меню настройки.

RU 42 ALTAIR 5X/ALTAIR 5X IR

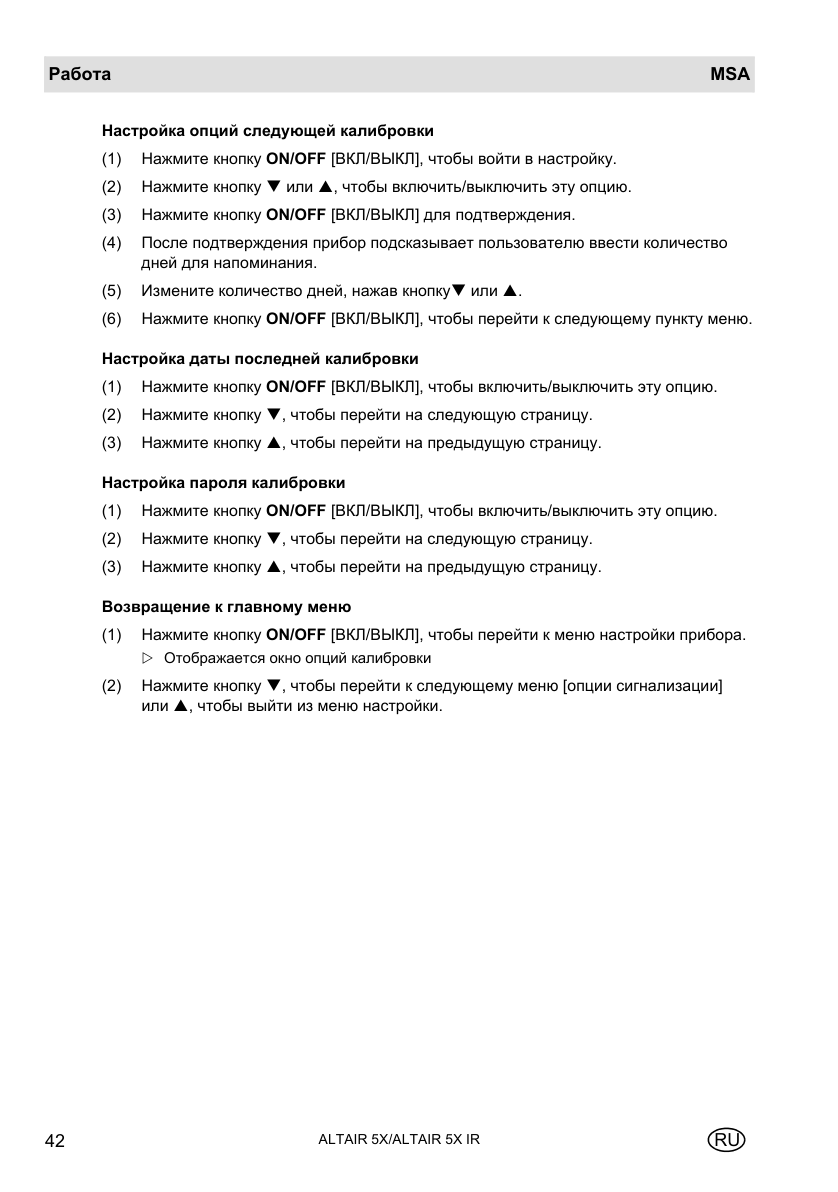

Исходная страница 42 PDF

Страница 43 PDF

MSA
Работа

Настройка сигнализации

Монохромный дисплей
Цветной дисплей
ALARM OPTIONS [ОПЦИИ
ALARM OPTIONS [ОПЦИИ
СИГНАЛИЗАЦИИ]
СИГНАЛИЗАЦИИ]

В меню опций сигнализации пользователь может:

- включить/выключить вибрационный сигнал;

- включить/выключить звуковой сигнал [сирену];

- включить/выключить сигнальный светодиод;

- включить/выключить страницу MOTIONALERT SELECTION [ВЫБОР MOTIONALERT];

- настроить сигналы тревоги от датчиков.

Нажмите

- кнопку ▼, чтобы перейти на следующую страницу;

кнопку ▲, чтобы перейти на предыдущую страницу;

кнопку ON/OFF [ВКЛ/ВЫКЛ], чтобы ввести настройку.

Настройка вибрационного сигнала

Нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ], чтобы включить/выключить эту опцию.

Настройка звуковой сигнализации

Нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ], чтобы включить/выключить эту опцию.

Настройка светодиодов сигнализации

Нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ], чтобы включить/выключить эту опцию.

Настройка доступа к сигнализации MotionAlert

Настройка данного параметра обеспечивает доступ пользователя к странице MOTIONALERT со страницы MEASURE [ИЗМЕРЕНИЕ].

Если с помощью данного меню отказано в доступе:

- пользователь не имеет доступа к странице MOTIONALERT, чтобы включить или выключить данную функцию;

- нельзя включить функцию InstantAlert [глава 2.2.3.3].

RU 43 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 43 PDF

Страница 44 PDF

Работа
MSA

(1) Чтобы разрешить или запретить доступ пользователя к странице MOTIONALERT, измените выбранный параметр с помощью кнопки.

Доступ пользователя будет:

▷разрешен в случае индикации параметра ON [ВКЛ];

▷запрещен в случае индикации параметра OFF [ВЫКЛ].

Для подтверждения выбора нажмите либо кнопку ▼, либо ▲. (2)

Настройка сигналов тревоги от датчиков

На этой странице можно изменять предварительно настроенные значения сигнализации:

- нижний порог [LOW];

- верхний порог [HIGH];

- Сигнализация по КСЗ [STEL] при превышении допустимого значения кратковременного воздействия;

- Сигнализация по ССЗ [TWA] при превышении допустимого значения среднесменного воздействия.

(1) Нажмите эту кнопку, чтобы открыть настройку сигнализации датчиков.

▷Отображается окно настройки нижнего порога сигнализации [LOW Alarm Setup].

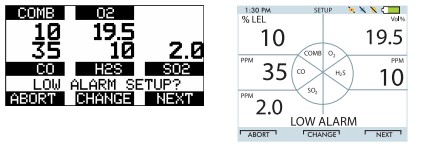

Рис. 8
Настройка сигнализации датчика
(2) Нажмите

кнопку ▼, чтобы прервать работу, или

кнопку ▲, чтобы перейти к следующей настройке сигнализации, или

кнопку ON/OFF [ВКЛ/ВЫКЛ], чтобы изменить пороги сигнализации.

▷Отображается значение сигнализации для первого датчика.

RU 44 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 44 PDF

Страница 45 PDF

MSA
Работа

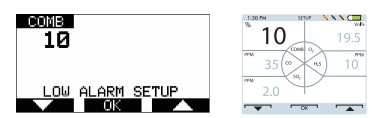

Рис. 9
Настройка сигнализации датчика
Настройте значение сигнализации, нажав на кнопку ▼или ▲. (3)

(4) Нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ] для подтверждения настроенного значения.

(5) Повторите настройку для всех остальных датчиков.

Нажмите кнопку ▲, чтобы вернуться в меню опций сигнализации. (6)

(7) Повторите настройку для всех типов сигнализации.

Опции прибора

Монохромный дисплей
Цветной дисплей
ALARM OPTIONS [ОПЦИИ
ALARM OPTIONS [ОПЦИИ
СИГНАЛИЗАЦИИ]
СИГНАЛИЗАЦИИ]

В меню опций прибора можно изменять различные опции прибора:

- настройка датчика [включить/выключить канал];

- настройка языка;

- настройка времени и даты;

- интервалы регистрации данных;

- скрытый режим;

- короткий сигнал подтверждения;

- контраст дисплея [только монохромный];

- опции подсветки.

Нажмите

- кнопку ▼, чтобы перейти на следующую страницу;

кнопку ▲, чтобы перейти на предыдущую страницу;

кнопку ON/OFF [ВКЛ/ВЫКЛ], чтобы ввести настройку.

RU 45 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 45 PDF

Страница 46 PDF

Работа
MSA

Настройки опций датчика

(1) Нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ], чтобы войти в настройку.

▷Отображается следующее окно:

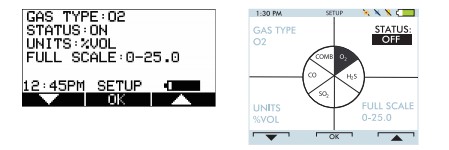

Рис. 10
Настройка сигнализации датчика
Нажмите кнопку ▼, чтобы выбрать датчик, нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ], (2) чтобы внести изменения.

▷Отображается информация датчика, и датчик можно включить или выключить.

Другие действия, например, изменение типа газа [метан, бутан, пропан и т. д. для датчика горючих газов] и единиц измерения [ppm или мг/м³] возможны только при использовании программного обеспечения MSA Link.

Измените состояние, нажав кнопку ▼или ▲. (3)

(4) Нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ] для подтверждения и перехода на следующую страницу [следующий датчик].

(5) Выполните данную последовательность действий для всех остальных датчиков.

▷После настройки последнего датчика прибор переходит к следующей странице настройки.

Настройка языка

Это опция для настройки языка прибора.

(1) Нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ], чтобы войти в настройку.

Измените язык, нажав кнопку ▼или ▲.

Подтвердите нажатием кнопки ОN/OFF [ВКЛ/ВЫКЛ].

Прибор переходит на следующую страницу настройки.

RU 46 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 46 PDF

Страница 47 PDF

MSA
Работа

Настройка времени и даты

Это опция для настройки времени и даты прибора. Вначале прибор запрашивает настройку времени, а затем даты.

Время можно настроить в 12- или 24-часовом формате [при помощи программного обеспечения MSA Link]. 12-часовой формат времени является настройкой по умолчанию.

(1) Нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ], чтобы войти в настройку.

Измените часы, нажав кнопку ▼или ▲. (2)

(3) Подтвердите нажатием кнопки ОN/OFF [ВКЛ/ВЫКЛ].

Измените минуты, нажав кнопку ▼или ▲. (4)

(5) Подтвердите нажатием кнопки ОN/OFF [ВКЛ/ВЫКЛ].

▷Прибор переходит на страницу настройки даты.

Измените месяц, дату и год, нажав кнопку ▼или ▲, и подтвердите нажатием (6) кнопки ON/OFF [ВКЛ/ВЫКЛ].

▷Прибор переходит на следующую страницу настройки.

Настройка интервалов регистрации данных

Это опция для настройки интервалов, через которые измеренные данные заносятся во внутреннюю память прибора.

(1) Нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ], чтобы войти в настройку.

Измените интервал, нажав кнопку ▼или ▲. (2)

(3) Подтвердите нажатием кнопки ОN/OFF [ВКЛ/ВЫКЛ].

▷Прибор переходит на следующую страницу настройки.

Настройка скрытого режима

В скрытом режиме отключаются визуальные, звуковые и вибрационные сигналы тревоги.

(1) Нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ], чтобы изменить режим [ВКЛ/ВЫКЛ].

Нажмите кнопку ▼, чтобы перейти на следующую страницу, или кнопку ▲, чтобы (2) вернуться на предыдущую страницу.

Настройка короткого сигнала подтверждения

(1) Нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ], чтобы изменить режим [ВКЛ/ВЫКЛ].

Нажмите кнопку ▼, чтобы перейти на следующую страницу, или кнопку ▲, чтобы (2) вернуться на предыдущую страницу.

RU 47 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 47 PDF

Страница 48 PDF

Работа
MSA

Настройка контраста [монохромный дисплей]

Нажмите кнопку ▼или ▲, чтобы отрегулировать уровень контрастности. (1)

Нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ], чтобы подтвердить уровень контрастности.

Настройка подсветки

(1) Нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ], чтобы войти в настройку.

Измените опцию, нажав кнопку ▼или ▲.

Нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ], чтобы войти.

Измените время работы подсветки, нажав кнопку ▼или ▲.

Нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ] для подтверждения.

Возвращение к главному меню

Теперь можно обратиться к трём типам опций:

кнопка ▼ Меню опций датчика кнопка ▲ Предыдущая страница настройки в меню опций прибора кнопка ON/OFF [ВКЛ/ВЫКЛ] Меню опций прибора

3.5
Работа с программным обеспечением MSA Link

Подключение прибора к ПК

(1) Включите прибор и совместите порт передачи данных на устройстве с ИК - адаптером, подключённым к.

(2) При помощи программного обеспечения MSA Link выполните передачу данных с прибора.

Подробные инструкции приведены в документации MSA Link.

RU 48 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 48 PDF

Страница 49 PDF

MSA
Работа

3.6
Проверка работоспособности

Проверка сигнализации
■ Включите прибор. Убедитесь, что:

- мигают сигнальные светодиоды

- коротко звучит сирена

- коротко срабатывает вибрационный сигнал.

3.7
Тестирование с помощью смеси газов

Выполните проверку подачей контрольной газовой смеси, чтобы убедится в работоспособности прибора. Невыполнение данного тестирования может привести к причинению серьезного ущерба здоровью или даже смерти пользователя.

Частота проведения тестирования часто определяется государственными или корпоративными нормами. Однако, проверка перед каждым использованием является общепринятой мерой по обеспечению техники безопасности и, таким образом, рекомендацией MSA.

Этот тест позволяет быстро проверить функционирование газовых датчиков. Выполняйте полную калибровку регулярно для обеспечения максимальной точности измерения, а также сразу же в каждом случае, когда прибор не проходит тестирование с помощью смеси газов. Тестирование с помощью смеси газов можно провести, выполнив описанную ниже процедуру либо автоматически, при помощи испытательного стенда GALAXY GX2.

Систему GALAXY нельзя применять для тестирования датчиков диоксида хлора, об. % бутана и об. % метана.

Такие датчики следует тестировать с помощью смеси газов.

Оборудование

Информация о заказе данных деталей приведена в разделе о дополнительных принадлежностях.

- Баллон с газом для проверки калибровки

См. в главе 5.4 информацию о концентрациях калибровочных газов и соответствующих баллонах с калибровочным газом компании MSA.

- редукционный клапан[ы];

- трубки, подходящие для тестируемых газов;

- комплекты, содержащие трубки и регуляторы, пригодные для использования с химически активными и неактивными газами, поставляются компанией MSA.

RU 49 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 49 PDF

Страница 50 PDF

Работа
MSA

Выполнение тестирования с помощью смеси газов

Для приборов ALTAIR 5X IR с инфракрасными датчиками об. % горючих газов при выполнении ежедневного тестирования с помощью смеси газов не должны превышаться следующие уровни концентрации газов:

- ИК-датчик 25 об. % бутана - газ для проверки калибровки 2 об. % бутана;

- ИК датчик 100 об. % пропана - газ для проверки калибровки 8 об. % пропана;

- ИК датчик 100 об. % метана - газ для проверки калибровки 20 об. % метана.

(1) Включите прибор в условиях чистого окружающего воздуха и убедитесь в отсутствии показаний, свидетельствующих о наличии газа.

На экране измерения в нормальном режиме нажмите кнопку ▼. На экране (2) отобразится: “BUMP TEST?” [ВЫПОЛНИТЬ ТЕСТИРОВАНИЕ С ПОМОЩЬЮ СМЕСИ ГАЗОВ?].

Убедитесь, что отображаемые концентрации газов совпадают со значениями на (3) баллоне с газом для проверки калибровки. Если показатели не совпадают, отрегулируйте значения при помощи меню настройки калибровки.

▷В зависимости от установленных датчиков, возможно выполнение от одного до пяти отдельных тестов с помощью смеси газов, с использованием различных баллонов, регуляторов и трубок.

(4) Подсоедините редукционный клапан [входит в калибровочный набор] к баллону с указанными газами.

(5) Подсоедините трубку [входит в калибровочный набор] к редукционному клапану.

(6) Подсоедините другой конец трубки к впускному отверстию насоса прибора.

(7) Нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ], чтобы начать тестирование с помощью смеси газов.

▷строка состояния отображает ход тестирования;

▷датчики реагируют на газ. Сообщение BUMP TEST PASS [ТЕСТИРОВАНИЕ С ПОМОЩЬЮ СМЕСИ ГАЗОВ ПРОШЛО УСПЕШНО] указывает на успешное тестирование датчиков с помощью смеси газов.

Если какой-либо из датчиков не проходит тестирование с помощью смеси газов:

- появляется сообщение BUMP TEST FAIL [ТЕСТИРОВАНИЕ С ПОМОЩЬЮ СМЕСИ ГАЗОВ НЕ ПРОЙДЕНО];

- указан проблемный датчик.

Если нужно протестировать с помощью смеси газов другие датчики, отображается следующий датчик, и процесс повторяется с шага 4.

Если больше нет датчиков, подлежащих тестированию, можно отсоединить трубку от впускного отверстия насоса прибора.

В газоанализаторе ALTAIR 5X IR тестирование с помощью смеси газов инфракрасного датчика горючих газов приводит к переходу каталитического

RU 50 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 50 PDF

Страница 51 PDF

MSA
Работа

датчика горючих газов в состояние сигнализации LockAlarm. Прибор с инфракрасным датчиком об. % метана автоматически выходит из состояния LockAlarm, в отличие от приборов с датчиками об. % пропана или бутана. В таких приборах, чтобы сбросить режим LockAlarm, необходимо выключить и снова включить прибор на свежем воздухе. Подробнее см. в главе 2.8.

После завершения тестирования с помощью смеси газов

После того, как все установленные датчики пройдут тестирование с помощью смеси газов, на странице MEASURE [ИЗМЕРЕНИЕ] появится символ √. Символ √ появляется:

- на цветном дисплее в верхней строке функций;

- на монохромном дисплее в нижнем правом углу.

Если какой-либо датчик не прошел тестирование с помощью смеси газов, символ √ на дисплее отображаться не будет.

На цветном дисплее:

- символ √ временно отображается на месте показателей газа для каждого из успешно протестированных датчиков;

- затем вместо символа √ на дисплее появятся текущие показатели газа.

На монохромном дисплее не отображаются символы √ для отдельных показателей газа.

Символ √ отображается в течение 24 часов после проведения тестирования с помощью смеси газов.

Если датчик не проходит тестирование с помощью смеси газов, выполните калибровку прибора, как описано в главе 3.8.

3.8
Калибровка

Калибровку ALTAIR 5X можно выполнять вручную, следуя данной процедуре, или автоматически, при помощи испытательного стенда GALAXY. См. главу 8.5.

Рекомендуется использовать редукционные клапаны, перечисленные в главе 7.

RU 51 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 51 PDF

Страница 52 PDF

Работа
MSA

Специальные указания по работе с токсичными газами!

Если требуется проверить или откалибровать прибор на токсичные газы, необходимо предпринять специальные меры, иначе в результате неправильной калибровки прибор будет работать неправильно.

Химически активные токсичные газы [например, хлор, аммиак, диоксид хлора] обладают способностью проникать сквозь стенки резиновых и пластиковых трубок, поэтому объема калибровочного газа, имеющегося в приборе, будет недостаточно для корректного проведения калибровки.

Из-за этого при калибровке прибора на токсичные газы должны быть выполнены следующие условия:

наличие специального редуктора давления;

очень короткие соединительные трубки между редуктором давления и прибором [не более трёх сантиметров];

соединительные трубки должны быть изготовлены из материала, не поглощающего калибровочные газы [напр. из политетрафторэтилена].

ПРИМЕЧАНИЕ: Если используются обычные трубки и редукторы давления, они должны быть подвергнуты воздействию необходимых контрольных газов в течение длительного времени. Используйте эти шланги только для калибровки датчиков на данные агрессивные газы; не используйте их для других газов.

Например, для хлора, на продувку трубок и редуктора может потребоваться все содержимое баллона с калибровочным газом перед использованием его для калибровки прибора. Пометьте эти принадлежности и используйте их только с хлором.

RU 52 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 52 PDF

Страница 53 PDF

MSA
Работа

Калибровка нуля

Нажмите кнопку ▲ на странице (1) обычных измерений.

▷Отображается экран калибровки нуля (ZERO). Чтобы пропустить процедуру калибровки нуля и перейти непосредственно к процедуре калибровки чувствительности при помощи калибровочного газа, нажмите кнопку ▲. Если ни одна кнопка не будет нажата в течение 30 секунд, прибор предложит пользователю выполнить калибровку чувствительности до возвращения на страницу обычных измерений.

Чтобы на данном этапе выполнить ТОЛЬКО настройку по окружающему воздуху, нажмите кнопку ВКЛ/ВЫКЛ. Прибор выполнит настройку по окружающему воздуху, как описано в главе 3.2. После завершения настройки по окружающему воздуху прибор вернется в режим обычных измерений. Нажмите кнопку ▼, чтобы (2) подтвердить экран ZERO, то есть чтобы выполнить калибровку нуля.

▷Появляется сообщение «SENSOR REFRESH» («ОБНОВЛЕНИЕ ДАТЧИКА»), за которым следует сообщение «ZERO CALIBRATION» («КАЛИБРОВКА НУЛЯ»). ▷Если каталитический датчик горючего газа не установлен, сообщение «REFRESH» не появится. ▷Начинается калибровка нуля. ▷Строка состояния отображает ход выполнения калибровки. В первые секунды калибровки нуля вместо показаний датчика горючего газа может отображаться движущаяся надпись «PLEASE WAIT» («ПОЖАЛУЙСТА, ПОДОЖДИТЕ»). Это нормальное явление.

RU 53 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 53 PDF

Страница 54 PDF

Работа
MSA

▷После завершения калибровки нуля прибор показывает либо «ZERO CALIBRATION PASS» («КАЛИБРОВКА НУЛЯ ВЫПОЛНЕНА»)

или

«ZERO CALIBRATION FAIL» («ОШИБКА КАЛИБРОВКИ НУЛЯ»).

▷Только если прибор пройдет калибровку нуля, отобразится окно калибровки чувствительности (SPAN).

Калибровка калибровочным газом

Чтобы пропустить процедуру калибровки чувствительности, нажмите кнопку ▲.

Если после успешной калибровки нуля была пропущена калибровка чувствительности датчика горючего газа, вместо его показаний в течение нескольких секунд может отображаться движущаяся надпись «PLEASE WAIT» («ПОЖАЛУЙСТА, ПОДОЖДИТЕ»). Это нормальное явление, прибор будет полностью готов к работе, как только снова появятся показания датчика горючего газа.

Если ни одна кнопка не будет нажата в течение 30 секунд, калибровка чувствительности будет пропущена.

Поскольку возможны различные комбинации газов, после пропуска калибровки чувствительности пользователь может выполнить калибровку другого установленного датчика или же вернуться на страницу измерений.

При калибровке горючих газов с концентрацией > 100% НКПР выберите вариант «Yes» («Да») в диалоговом окне «Span Calibration?» («Выполнить калибровку чувствительности?») ПЕРЕД подачей газа на прибор.

RU 54 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 54 PDF

Страница 55 PDF

MSA
Работа

(1) Подсоедините один конец трубки к редуктору на баллоне [входит в калибровочный набор].

(2) Подсоедините другой конец трубки к впускному отверстию насоса.

(3) Для калибровки прибора [калибровочным газом] нажмите кнопку ▼.

▷Мигает надпись «SPAN CALIBRATION» («КАЛИБРОВКА ЧУВСТВИТЕЛЬНОСТИ»). ▷Начинается калибровка с использованием калибровочного газа. ▷Строка состояния отображает ход калибровки. ▷После завершения калибровки чувствительности прибор показывает либо «SPAN CALIBRATION PASS» («КАЛИБРОВКА ЧУВСТВИТЕЛЬНОСТИ ВЫПОЛНЕНА»)

или

«SPAN CALIBRATION FAIL» («ОШИБКА КАЛИБРОВКИ ЧУВСТВИТЕЛЬНОСТИ»)

▷Прибор переключается в режим измерений.

Если срок службы датчика подходит к концу, вслед за сообщением «PASS» будет отображаться индикатор ресурса датчика ♥.

- При возвращении прибора в режим измерений мигает индикатор ♥.

- Через 15 секунд мигание прекращается, однако индикатор ♥ будет отображаться на дисплее во время работы в качестве напоминания о приближении завершения срока службы датчика.

В случае сбоя калибровки чувствительности:

RU 55 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 55 PDF

Страница 56 PDF

Работа
MSA

- индикатор ресурса датчика ♥ мигает, указывая на завершение срока службы датчика и необходимость его замены. Это случается, если калибровка чувствительности дважды закончилась неудачей;

- прибор остается в состоянии сигнализации ресурса датчика до нажатия кнопки ▲;

- после сброса сигнализации прибор переключается в режим измерения, а индикатор ресурса датчика ♥ будет мигать во время работы прибора, пока не будет выполнена замена датчика и/или успешная калибровка.

Калибровка чувствительности с помощью калибровочного газа может быть неудачной и по другим причинам, помимо завершения срока службы датчика. В случае сбоя калибровки чувствительности следует проверить:

- достаточное ли количество газа осталось в калибровочном баллоне;

- дату окончания срока годности газа;

- герметичность калибровочных трубок/штуцеров и т. п. ■ Прежде, чем заменять датчик, повторите попытку его откалибровать.

Завершение успешной калибровки

(1) Снимите калибровочную трубку с впускного отверстия насоса. Процедура калибровки настраивает значение интервала для всех датчиков, прошедших процедуру калибровки. Параметры датчиков, не прошедших процедуру калибровки, остаются неизменными.

В газоанализаторе ALTAIR 5X IR калибровка инфракрасного датчика горючих газов приводит к переходу каталитического датчика горючих газов в состояние сигнализации LockAlarm.

- Прибор с инфракрасным датчиком об. % метана автоматически выходит из состояния LockAlarm, в отличие от приборов с датчиками об. % пропана или бутана. В таких приборах, чтобы сбросить режим LockAlarm, необходимо выключить и снова включить прибор на свежем воздухе [→глава 3.2].

После успешного завершения калибровки для каждого откалиброванного датчика вместо показателей газа временно отображается символ √.

Символы √ будут отображаться в течение нескольких секунд, после чего их сменят текущие показатели газов.

На монохромном дисплее не отображаются символы √ для отдельных показателей газа.

Поскольку в анализаторе может оставаться калибровочный газ, после завершения калибровки может на короткое время сработать сигнализация.

Обозначение √ отображается на странице MEASURE [ИЗМЕРЕНИЯ]. Данное обозначение √ отображается на:

- на цветном дисплее в верхней строке функций;

- на монохромном дисплее в нижнем правом углу.

RU 56 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 56 PDF

Страница 57 PDF

MSA
Работа

Символ √ отображается в течение 24 часов после проведения калибровки.

Если звуковая сигнализация отключена, символ калибровки √ не будет отображаться на цветном дисплее.

Калибровка с помощью испытательного стенда GALAXY

Калибровку прибора можно выполнить с помощью автоматического испытательного стенда GALAXY. Свяжитесь с MSA для получения перечня совместимых газов и концентраций.

Так же, как и в случае успешной [ручной] калибровки, описанной в главе 3.8, символ √ отображается на странице измерений после успешного завершения калибровки с помощью системы GALAXY.

3.9
Выключение прибора

Чтобы выключить прибор, нажмите и удерживайте кнопку ON/OFF [ВКЛ/ВЫКЛ].

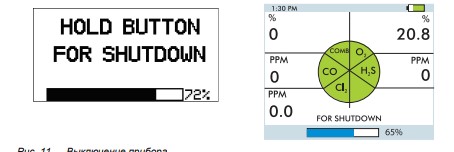

Рис. 11
Выключение прибора
Прибор отображает мигающую надпись "HOLD BUTTON FOR SHUTDOWN" [УДЕРЖИВАЙТЕ КНОПКУ ДЛЯ ВЫКЛЮЧЕНИЯ], и в строке состояния отображается, как долго необходимо удерживать кнопку, чтобы завершить выключение.

RU 57 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 57 PDF

Страница 58 PDF

Техобслуживание
MSA

4
Техобслуживание

При возникновении неполадок во время работы необходимо принять соответствующие меры, используя отображаемые коды ошибок.

Ремонт или модификация прибора, выходящие за рамки процедур, описанных в данном руководстве, или произведенные лицами, не уполномоченными MSA, могут привести к нарушению работоспособности прибора. При выполнении работ по обслуживанию прибора, описанных в данном руководстве, используйте только оригинальные запасные части MSA.

Использование неоригинальных запасных частей может привести к неработоспособности прибора, снижению его взрывозащищенности и аннулированию всех выданных сертификатов и свидетельств. Невыполнение данного указания может привести к причинению серьезного ущерба здоровью или даже гибели пользователя.

См. EN 60079-29-2 [Руководство по выбору, установке, использованию и обслуживанию аппаратуры, предназначенной для обнаружения и измерения горючих газов или кислорода].

RU 58 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 58 PDF

Страница 59 PDF

MSA
Техобслуживание

4.1
Поиск и устранение неполадок

Проблема                         Описание                                        Действия по устранению
Попеременное
отображение на
дисплее
ERROR ADC                        Ошибка аналогового измерения Обратитесь в MSA
ERROR COMB                       Ошибка источника питания                        Обратитесь в MSA
                                 датчика горючих газов.
ERROR MEM                        Ошибка внешней памяти                           Обратитесь в MSA
ERROR PROG                       Программная ошибка                              Обратитесь в MSA
ERROR RAM                        Сбой RAM                                        Обратитесь в MSA
                                 LOW BATTERY                                     Следует как можно скорее
                                                                                 изъять прибор из
                                 Сигнализация разряда батареи
[мигает]                         повторяется                                     эксплуатации и перезарядить
                                                                                 или заменить батарею.
                                 каждые 30 секунд
                                 BATTERY ALARM                                   Прибор больше не реагирует
                                 Батарея полностью разряжена.                    на газ. Следует изъять
                                                                                 прибор из эксплуатации и
                                                                                 перезарядить или заменить
                                                                                 батарею.
Прибор не                        Батарея полностью разряжена                     Следует как можно раньше
включается                                                                       прекратить эксплуатацию
                                                                                 прибора и перезарядить
                                                                                 батарею или заменить
                                                                                 батарейный блок.
MISSING SENSOR                   Датчик поврежден или                            Замените датчик
                                 отсутствует
NO SENSORS                       Ни один датчик не активирован                   У прибора должен все время
                                                                                 быть активирован хотя бы
                                                                                 один датчик
                                 Предупреждение от датчика                       Заканчивается срок службы
                                                                                 датчика
                                 Сигнал тревоги от датчика                       Срок службы датчика
                                                                                 закончился. Замените датчик
[мигает]
                                                                                 и выполните повторную
                                                                                 калибровку.

RU 59 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 59 PDF

Страница 60 PDF

Техобслуживание
MSA

4.2
Проверка работы насоса

Пользователи могут проверять работу системы отбора проб в любое время во время эксплуатации путем блокировки системы отбора проб, при этом прибор выдаёт аварийный сигнал неисправности насоса.

Если заблокировано впускное отверстие насоса, шланг или зонд отбора проб, должна активироваться сигнализация насоса.

В режиме измерения установите заглушку на свободный конец шланга отбора проб или зонда.

- Двигатель насоса отключается, и раздается сигнализация.

- На дисплее будет мигать PUMP ERROR [ОШИБКА НАСОСА].

Если заблокировано впускное отверстие насоса, шланг или зонд отбора проб, должна активироваться сигнализация насоса. ■ Нажмите клавишу ▲, чтобы сбросить сигнализацию и перезапустить насос. Если сигнализация не сработала:

- Проверьте пробоотборный шланг и зонд на предмет утечки.

- При устранении утечки снова проверьте сигнализацию насоса, заблокировав поток. ■ Нажмите клавишу ▲, чтобы сбросить сигнализацию и перезапустить насос.

Не используйте насос, линию отбора проб или зонд, если не сработала сигнализация насоса при заблокированном потоке. Отсутствие сигнализации указывает на то, что анализируемый воздух, возможно, не подводится к датчикам, в результате чего показания могут быть неточными.

Невыполнение вышеуказанного требования может привести к причинению серьезного ущерба здоровью или даже смерти пользователя.

Никогда не допускайте, чтобы конец трубки отбора проб касался поверхности жидкости или погружался в жидкость. Если жидкость попадает в прибор, показания становятся неточными, и возможны повреждения прибора. Рекомендуем использовать зонд отбора проб MSA, содержащий специальный мембранный фильтр, проницаемый для газа, но непроницаемый для воды, чтобы избежать проникновения воды внутрь прибора.

Во время эксплуатации сигнализация насоса может сработать, если:

- заблокировано впускное отверстие насоса;

- насос неисправен;

- в процессе присоединения или отсоединения пробоотборного шланга был заблокирован поток воздуха.

RU 60 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 60 PDF

Страница 61 PDF

MSA
Техобслуживание

Чтобы отключить сигнал тревоги насоса

(1) Устраните блокирование потока.

(2) Нажмите эту кнопку.

▷Насос будет перезапущен.

4.3
Замена батареи

Ни в коем случае не заменяйте батареи в взрывоопасных зонах.

1

2

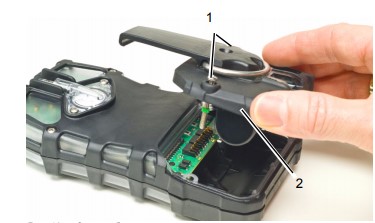

Рис. 12
Замена батареи

1
Невыпадающий винт
2
Батарейный блок

(1) Отвинтите два невыпадающих винта на задней стороне прибора.

(2) Вытяните батарейный блок из прибора, захватив его по бокам и приподнимая над прибором.

1

Рис. 13
Замена батареи

1
Держатель аккумулятора

RU 61 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 61 PDF

Страница 62 PDF

Техобслуживание
MSA

(3) Для щелочных элементов питания [только ALTAIR 5X]:

▷удалите печатную плату держателя батареи из дверцы батарейного блока;

▷замените 3 элемента питания, используя только батарейки, перечисленные в маркировке;

▷соблюдайте полярность элементов питания;

▷поместите печатную плату держателя батарей обратно в прибор и установите на место дверцу;

▷затяните 2 винта.

4.4 Процедура технического обслуживания на месте - замена или
добавление датчика

Любой установленный на заводе датчик серии 20 или XCell можно удалить или заменить датчиком того же типа.

Запрещается менять тип датчика. Если требуется поменять тип какого-либо датчика [в том числе инфракрасный], прибор следует сдать в уполномоченный сервисный центр.

Перед проведением работ на плате прибора, примите все меры по защите от статического электричества. В противном случае возможно повреждение электронных компонентов прибора электростатическим зарядом тела. Такие повреждения не покрываются гарантией. Заземляющие браслеты и наборы для заземления можно приобрести у поставщиков электронных компонентов.

Когда корпус прибора открыт, не касайтесь внутренних деталей металлическими/проводящими предметами или инструментами.

Это может привести к повреждению прибора.

RU 62 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 62 PDF

Страница 63 PDF

MSA
Техобслуживание

2

1 3

4

Рис. 14
Датчики, которые подлежат замене

1
Датчик горючих газов
3
Датчик NH3, CL2, SO2 [с адаптером]

2
Датчик O2, датчик CO-H2S
4
Датчик NH3, CL2, SO2, датчик CO-H2S

(1) Убедитесь в том, что прибор выключен.

(2) Извлеките батарейный блок.

(3) Снимите два оставшихся винта корпуса и снимите переднюю стенку корпуса.

(4) Аккуратно извлеките датчик, требующий замены.

(5) Аккуратно выставьте новые датчики так, чтобы их контактные выводы находились точно напротив гнезд на печатной плате.

(6) Вставьте новый датчик на место.

▷Для использования датчика XCell в положении 3 требуется переходник [арт. № 10110183].

▷Если необходимость в установке датчика отсутствует, убедитесь в том, что вместо него надлежащим образом установлена заглушка.

ДАТЧИК
РАБОЧЕЕ ПОЛОЖЕНИЕ

Датчик горючих газов XCell 1

Датчик O2 XCell 2

2 или 4 Двойной датчик токсичных газов XCell CO-H2S

XCell SO2, Cl2, NH3                                           3 или 4
Датчик серии 20                                               3

(8) Установите уплотнение датчика на прежнее место на передней части корпуса.

RU 63 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 63 PDF

Страница 64 PDF

Техобслуживание
MSA

(9) Установите на прежнее место переднюю часть корпуса, винты и батарейный блок. Если при включении прибора обнаружено изменение в конфигурации датчика XCell:

- на дисплее появится диалоговое окно «ACCEPT?» («ПРИНЯТЬ?»);

- чтобы принять конфигурацию датчиков, нажмите кнопку ▼;

- чтобы отклонить конфигурацию датчиков, нажмите кнопку ▲; прибор функционировать не будет.

В случае замены датчика XCell прибор автоматически активирует датчик, как только конфигурация будет принята. В случае замены датчика серии 20 необходимо убедиться, что датчик активирован [→глава 3.4].

В случае замены датчика кислорода см. главу 3.2 касательно индикации показателей кислорода.

(10) Выделите минимум 30 минут для стабилизации датчиков перед калибровкой.

(11) Откалибруйте прибор перед использованием.

Опасно!

Калибровка необходима после установки датчика; в противном случае корректность работы прибора не гарантируется, и использование такого прибора может привести к серьезному ущербу для здоровья или даже к смерти пользователя.

4.5
Замена фильтра насоса

(1) Выключите прибор.

(2) Отвинтите два невыпадающих винта прозрачной крышки фильтра на задней части прибора.

(3) Аккуратно извлеките уплотнительное кольцо и фильтр.

(4) Используйте фильтр бумажного типа и волокнистый пылевой фильтр [диск большей толщины], входящие в комплект для техобслуживания [арт. № 10114949], если прибор НЕ настроен на использование датчика химически активных токсичных газов [не содержит датчик Cl2, ClO2 или NH3].

Используйте ТОЛЬКО бумажный фильтр, входящий в комплект для техобслуживания для химически активных газов [арт. № 10114950], если прибор НАСТРОЕН на использование датчика химически активных токсичных газов [Cl2, ClO2 или NH3].

(5) Установите новый фильтр бумажного типа в углубление в задней части прибора. Если нужно, установите волокнистый пылевой фильтр в прозрачную крышку фильтра.

RU 64 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 64 PDF

Страница 65 PDF

MSA
Техобслуживание

Использование волокнистого пылевого фильтра или ненадлежащего бумажного фильтра при измерениях химически активных газов может привести к ошибочным показаниям.

(6) Установите на место уплотнительное кольцо.

(7) Установите на место прозрачную крышку фильтра на задней стороне прибора.

4.6
Очистка

Регулярно очищайте прибор снаружи, используя только влажную ткань. Не применяйте чистящих средств, многие из которых содержат силиконы, способные повредить датчик горючих газов.

4.7
Хранение

Когда прибор не используется, храните его в безопасном сухом месте при температуре от 18° C до 30° C. Всегда перед использованием, если прибор находился на хранении, выполняйте его калибровку. Если он не будет использоваться в течение 30 дней, извлеките элементы питания.

4.8
Транспортировка

Упакуйте прибор в оригинальную упаковку с соответствующим набивочным материалом. Если оригинальная упаковка отсутствует, ее можно заменить эквивалентным контейнером.

RU 65 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 65 PDF

Страница 66 PDF

Технические данные
MSA

5
Технические данные

Таблица в исходной верстке

RU 66 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 66 PDF

Страница 67 PDF

MSA
Технические данные

                                              H2S                      CO                        O2                  Горючие
            Диапазон
                                                                                                                 0—100% НКПР
            измерений                   0—200 ppm               0—1999 ppm                 0—30% об.
                                                                                                                  0—5,00% CH4
                                              SO2                      NO2                      NH3                     *PH3
                                        0—20,0 ppm                0—20 ppm                0—100 ppm                0—5,00 ppm
            Диапазон
            измерений                         Cl2                     HCN                       Cl2                     ClO2*
                                         0—10 ppm                0—100 ppm                0—20,0 ppm               0—1,00 ppm
                                                                       NO
                                                                 0—200 ppm
           *уточните у MSA наличие датчика
5.1        Установленные на заводе пороги и уставки сигнала тревоги
                           См. точные уровни для подачи аварийного сигнала в сертификате
                           газоанализатора или сертификате калибровки, так как они зависят от
                           национальных стандартов.
                    Нижний                                   Сигнализаци           Сигнализаци
                                       Верхний                                                           КСЗ             CСЗ
 Датчик             порог                                    онный порог           онный порог
                                       порог (HIGH)                                                      (STEL)          (TWA)
                    (LOW)                                    мин.                  макс.
 Горючий газ 10% НКПР                  20% НКПР              5% НКПР               60% НКПР              --1             --1
 CO                 25 ppm             100 ppm               10 ppm                1700 ppm              100 ppm         25 ppm
 H2S                10 ppm             15 ppm                5 ppm                 175 ppm               15 ppm          10 ppm
 HCN                4,5 ppm            10,0 ppm              2,0 ppm               20,0 ppm              10 ppm          4,5 ppm
 O2                 19,5%              23,0%                 5,0%                  24,0%                 --1             --1
 SO2                2,0 ppm            5,0 ppm               2,0 ppm               17,5 ppm              5,0 ppm         2,0 ppm
 NO2                2,0 ppm            5,0 ppm               1,0 ppm               17,5 ppm              5,0 ppm         2,0 ppm
 NH3                25 ppm             50 ppm                10 ppm                75 ppm                35 ppm          25 ppm
 PH3                0,3 ppm            1,0 ppm               0,3 ppm               3,75 ppm              1,0 ppm         0,3 ppm
 CL2                0,5 ppm            1,0 ppm               0,3 ppm               7,5 ppm               1,0 ppm         0,5 ppm
 ClO2               0,1 ppm            0,3 ppm               0,1 ppm               0,9 ppm               0,3 ppm         0,1 ppm
 HCN                4,5 ppm            10,0 ppm              2,0 ppm               20,0 ppm              10,0 ppm        4,5 ppm
 NO                 25 ppm             75 ppm                15 ppm                100 ppm               25 ppm          25 ppm
 ИК CO2             0,5% об.           1,5% об.              0,2% об.              8% об.                0,5% об.        1,5% об.
 [10% об.]

RU 67 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 67 PDF

Страница 68 PDF

Технические данные
MSA

                    Нижний                                   Сигнализаци           Сигнализаци
                                       Верхний                                                           КСЗ             CСЗ
 Датчик             порог                                    онный порог           онный порог
                                       порог (HIGH)                                                      (STEL)          (TWA)
                    (LOW)                                    мин.                  макс.
 ИК пропан          - -2               - -2                  - -2                  - -2                  --1             --1
 [100% об.]
 ИК бутан,          8% об.             15% об.               5% об.                25% об.               --1             --1
 [25% об.]
 ИК метан           - -2               - -2                  - -2                  - -2                  --1             --1
 [100% об.]
           1Сигналы тревоги КСЗ и ССЗ неприменимы к горючим газам и кислороду.
           2Для ИК-датчиков 0—100% об. метана и пропана невозможно задать порог
           срабатывания сигнализации. В средах с наличием горючего газа с концентрацией
           > 100% НКПР прибор с каталитическим датчиком горючих газов НКПР будет
           находиться в режиме фиксированной сигнализации превышения диапазона, и ИК-
           датчики 100% об. будут отображать показания в % по объему.
5.2        Рабочие характеристики
                                                                                                                    Время
 Датчик              Диапазон                   Разрешение            Воспроизводимость
                                                                                                                    отклика
 Горючий             0—100% НКПР                1% НКПР или           Норм. темп. диапазон:                         t[90]< 15 с
 газ                 или                        0,05% об. CH4         <50% НКПР: 3% НКПР                            [пентан]
                     0—5% CH4                                                                                       [нормальная
                                                                       50—100% НКПР: 5% НКПР
                                                                                                                    темп.]
                                                                      <2,5% CH4: 0,15% CH4
                                                                                                                    t[90]< 10 с
                                                                      2,5—5,00% CH4: 0,25% CH4
                                                                                                                    [метан]
                                                                      Расшир. темп. диапазон: <50%
                                                                                                                    [нормальная
                                                                      НКПР: 5% НКПР <2,5% CH4:
                                                                                                                    темп.]
                                                                      0,25% CH4
                                                                      2,5—5,00% CH4: 0,40% CH4
 Кислород            0—30% O2                   0,1% O2               0,7% O2 для 0—30% O2                          t[90]< 10 с
                                                                                                                    [нормальная
                                                                                                                    темп.]
 Окись               0—1999 ppm CO              1 ppm CO              нормальный температурный                      t[90]< 15 с
 углерода                                                             диапазон:                                     [нормальная
                                                                      ±5 ppm CO или 10% от                          темп.]
                                                                      результата измерения (в
                                                                      зависимости от того, что
                                                                      больше)

RU 68 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 68 PDF

Страница 69 PDF

MSA
Технические данные

                                                                                                                    Время
 Датчик              Диапазон                   Разрешение            Воспроизводимость
                                                                                                                    отклика
                                                                      расширенный температурный
                                                                      диапазон:
                                                                      ±10 ppm CO или 20% от
                                                                      результата измерения (в
                                                                      зависимости от того, что
                                                                      больше)
 Сероводор           0—200 ppm H2S              1 ppm H2S,            нормальный температурный                      t[90]< 15 с
 од                                             для 3—                диапазон:                                     [нормальная
                                                200 ppm H2S                                                         темп.]
                                                                      ±2 ppm H2S или 10% от
                                                                      результата измерения [в
                                                                      зависимости от того, что
                                                                      больше]
                                                                      расширенный температурный
                                                                      диапазон:
                                                                      ±20 ppm H2S или 20% от
                                                                      результата измерения [в
                                                                      зависимости от того, что
                                                                      больше]
5.3        ИК-датчики
                                                       Время                                               Воспроизводимос
              Диапазон              Разрешен                                Воспроизводимос
 Газы                                                  отклика при                                         ть измеренного
              измерения             ие                                      ть нулевой точки
                                                       20 °C                                               значения1]
                                                               t90
 CO2          0—10% об.             0,01% об.               ≤ 35 с          ≤ ± 0,01% об.                  ≤ ±4%
 CH4          0—100% об.            1% об.                  ≤ 34 с          ≤ ± 5% об.                     ≤ ±10%
 C3H8         0—100% об.            1% об.                  ≤ 36 с          ≤ ± 3% об.                     ≤ ±8%
 C4H10        0—25% об.             0,1% об.                ≤ 35 с          ≤ ± 0,5% об.                   ≤ ±4%
                                                   Воспроизводимость
                      Диапаз       Разреше                                                                              Номиналь
                                                   Нормальный
 Датчик               он           ние                                                Расширенный темп.                 ное время
                                                   температурный
                      [ppm]        [ppm]                                              диапазон:                         отклика*
                                                   диапазон:
 Cl2                  0—10         0,05            ±0,2 ppm или 10%                   ±0,5 ppm или 20%                  t[90]< 30 с
 Хлор                                              от показания,                      от показания,
                                                   используется большее               используется
                                                   значение                           большее значение

RU 69 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 69 PDF

Страница 70 PDF

Технические данные
MSA

                                                  Воспроизводимость
                     Диапаз        Разреше                                                                             Номиналь
                                                  Нормальный
Датчик               он            ние                                               Расширенный темп.                 ное время
                                                  температурный
                     [ppm]         [ppm]                                             диапазон:                         отклика*
                                                  диапазон:
NH3                  0—100         1              ±2 ppm или 10%                     ±5 ppm или 20%                    t[90]< 40 с
Аммиак                                            от показания,                      от показания,
                                                  используется большее               используется
                                                  значение                           большее значение
HCN                  0—30          0,5            ±1 ppm или 10%                     ±2 ppm или 20%                    t[90]< 30 с
Цианистый                                         от показания,                      от показания,
водород                                           используется большее               используется
                                                  значение                           большее значение
SO2                  0—20          0,1            ±2 ppm или 10%                     ±3 ppm или 20%                    t[90]< 20 с
Двуокись                                          от показания,                      от показания,
серы                                              используется большее               используется
                                                  значение                           большее значение
ClO2                 0—1           0,01           ±0,1 ppm или 10%                   ±0,2 ppm или 20%                  t[90]<
Двуокись                                          от показания,                      от показания,                     2 мин
хлора                                             используется большее               используется
                                                  значение                           большее значение
NO                   0—200         1              ±5 ppm или 10%                     ±10 ppm или 20%                   t[90]< 40 с
Окись азота                                       от показания,                      от показания,
                                                  используется большее               используется
                                                  значение                           большее значение
NO2                  0—20          0,1            ±2 ppm или 10%                     ±3 ppm или 20%                    t[90]< 40 с
Двуокись                                          от показания,                      от показания,
азота                                             используется большее               используется
                                                  значение                           большее значение
PH3                  0—5           0,05           ±0,2 ppm или 10%                   ±0,25 ppm или 20%                 t[90]< 30 с
Фосфин                                            от показания,                      от показания,
                                                  используется большее               используется
                                                  значение                           большее значение

* Время отклика определяется для нормального температурного диапазона для датчика в положении

№3.

RU 70 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 70 PDF

Страница 71 PDF

MSA
Технические данные

5.4
Параметры калибровки

                            Нулевой           Значение
                                                                   Калибровоч            Калибровка
Датчик                      поверочн          калибровки
                                                                   ный газ               чувствительности
                            ый газ            нуля***
                                                                                         Значение              Время [мин]
Горюч. пентан               Воздух            0                    1,45% об.             58 НКПР               1
                                                                   Метан
Горюч. метан [0—            Воздух            0                    2,5% об.              2,5%                  1
5 об %]                                                            Метан
Горюч. метан                Воздух           0                     1,45% об.             33 НКПР               1
[4,4% об.]                                                         Метан
Горюч. пропан               Воздух           0                     1,45% об.             58 НКПР               1
[1,7% об.]                                                         Метан
Горюч. пропан               Воздух           0                     1,45% об.             46 НКПР               1
[1,7% об.]                                                         Метан
Горюч. пропан               Воздух           0                     1,45% об.             58 НКПР               1
[1,4% об.]                                                         Метан
Горюч. метан                Воздух            0                    1,45% об.             29 НКПР               1
[5% об.]                                                           Метан
Горюч. водород              Воздух            0                    1,45% об.             29 НКПР               1
                                                                   Метан
O2                          Воздух            20,8%                15% O2                15%                   1
CO                          Воздух            0                    60 ppm CO             60 ppm                1
H2S                         Воздух            0                    20 ppm H2S            20 ppm                1
SO2                         Воздух            0                    10 ppm SO2            10 ppm                1
Cl2                         Воздух            0                    10 ppm Cl2            10 ppm                2
NO                          Воздух            0                    50 ppm NO             50 ppm                4
NO2                         Воздух            0                    10 ppm NO2            10 ppm                2
NH3                         Воздух            0                    25 ppm NH3            25 ppm                2
PH3                         Воздух            0                    0,5 ppm PH3           0,5 ppm               1
HCN                         Воздух            0                    10 ppm HCN            10 ppm                4
**ClO2                      Воздух            0                    2 ppm Cl2             0,8 ppm               6
ИК CO2                      Воздух            0,03%                2,5% CO2              2,5%                  2
[10% об.]
ИК бутан,                   Воздух            0                    8% об.                8% об.                2
[25% об.]
ИК пропан                   Воздух            0                    50% об.               50% об.               2
[100% об.]                                                         Пропан

RU 71 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 71 PDF

Страница 72 PDF

Технические данные
MSA

                             Нулевой          Значение
                                                                    Калибровоч            Калибровка
 Датчик                      поверочн         калибровки
                                                                    ный газ               чувствительности
                             ый газ           нуля***
                                                                                          Значение              Время [мин]
 ИК метан                    Воздух           0                     50% об.               50% об.               2
 [100% об.]                                                         Метан
 Значения концентрации калибровочного газа можно изменить, если используются баллоны
 с газом, отличные от перечисленных. Внести изменения можно с помощью программного
 обеспечения MSA Link, а также в процессе настройки калибровочного баллона.
 * См. главу 6.
 **Для максимальной точности результатов рекомендуется калибровка с использованием
 ClO2.
 ***Время калибровки нуля составляет одну минуту, если установлен каталитический датчик
 горючих газов или ИК-датчик,
 в противном случае — 30 секунд.
                           Значения НКПР, если не указано другое, соответствуют положениям
                           директивы EN 60079-20-1. Местные нормы могут отличаться.
5.5        Горючий газ — факторы перекрестного влияния для общей
           калибровки с использованием баллона с калибровочной газовой
           смесью (Арт. № 10053022)
                                                                                       Калибровка по имитанту
                                             Калибровка по метану
                                                                                       пентана
            Горючий газ                      1,45 об. % CH4 установить
                                                                                       1,45 об. % CH4
                                             33% НПКР
                                                                                       Установить 58% НКПР
            Ацетилен                                           1,1                                           0,6
            Бутан                                              1,4                                           0,8
            Циклогексан                                        1,9                                           1,1
            Диэтиловый эфир                                    1,4                                           0,8
            Этан                                               1,3                                           0,7
            Этанол                                             1,2                                           0,7
            Этилен                                             1,1                                           0,6
            Бензин                                             1,6                                           0,9
            н-гексан                                           1,9                                           1,1
            Водород                                            1,0                                           0,6
            Изопропанол                                        1,6                                           0,9

RU 72 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 72 PDF

Страница 73 PDF

MSA
Технические данные

                                                                            Калибровка по имитанту
                                 Калибровка по метану
                                                                            пентана
Горючий газ                      1,45 об. % CH4 установить
                                                                            1,45 об. % CH4
                                 33% НПКР
                                                                            Установить 58% НКПР
Метан                                              1,0                                            0,6
Метанол                                            0,9                                            0,5
Метилэтилкетон                                     1,7                                            1,0
Нонан                                              4,5                                            2,6
Пентан                                             1,9                                            1,0
Пропан                                             1,4                                            0,8
Толуол                                             2,1                                            1,2
Ксилол                                             4,8                                            2,8

Примечания по чувствительности

(1) Для получения правильного значения %НКПР нужно умножить отображаемое значение %НКПР на указанный выше коэффициент преобразования.

(2) Этот коэффициент преобразования нужно использовать только для известного горючего газа.

(3) Все коэффициенты определены на основании уровней 100% НКПР в соответствии с требованиями МЭК (IEC),

▷например метан 100% НКПР = 4,4 об. %,

▷пентан 100% НКПР = 1,1 об. %,

▷пропан 100% НКПР = 1,7 об. %.

(4) 4. Эти коэффициенты преобразования являются типовыми. Для отдельных блоков эти значения могут отличаться на ±25%.

(5) Результаты можно использовать только для справки. Для более точных измерений прибор нужно калибровать по нужному газу.

RU 73 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 73 PDF

Страница 74 PDF

Сертификация
MSA

6
Сертификация

Разрешения на применение данного прибора указаны на его этикетке.

США и Канада

 США
 США/NRTL                           UL913 для класса I, отдела 1, групп A, B, C, D, класса II,
 [искробезопасность,                отдела 1,
 эксплуатация не в                  от -40° C до +50° C, T4
 горнорудной
 промышленности]
 Канада
 Канада/CSA                         CSA C22.2 № 157 для класса I, отдела 1, групп A, B, C, D
 [искробезопасность,
                                    CSA C22.2 № 152 M1984 Эксплуатация в присутствии
 эксплуатация в                     горючих газов
 присутствии горючих
                                    Tamb = от -40° C до +50° C, T4 для искробезопасности
 газов, эксплуатация
                                    Tamb = от -20 °C до +50° C, T4 для эксплуатации в
 не в горнорудной
                                    присутствии горючих газов
 промышленности]
Другие страны
 Австралия                         ALTAIR5X / ALTAIR5XiR
 [искробезопасность,
                                   Ex ia s Зона 0 I IP65
 эксплуатация в
                                   Ex ia s Зона 0 IIC T4 IP65, Tamb = от -40 °C до +50 °C
 промышленности и
                                   IEC60079-0, IEC60079-1, IEC60079-11, AS-1826
 горнорудной
 промышленности -
 TestSafe]

RU 74 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 74 PDF

Страница 75 PDF

MSA
Сертификация

6.1 Маркировка, сертификаты и аттестаты согласно директиве 94/9/EC
[ATEX]

Производитель: Mine Safety Appliances Company

1000 Cranberry Woods Drive

Cranberry Township, PA 16066 США

Изделие: ALTAIR 5X

Сертификат соответствия ЕС на FTZU 08 ATEX 0340 X проведение типовых испытаний:

Тип защиты: EN 60079-0:2009, EN 60079-1:2007, EN 60079-11:2007

EN 60079-18:2009, EN 60079-26:2007, EN 50303:2000 Характеристики EN 60079-29-1:2007, EN 50104:2010, EN 50271:2001 Газ метан, водород, пропан, бутан, пентан, O2

Маркировка: II M1 Ex ia I Ma

II 1G Ex ia IIC T3,T4 Ga

если не установлен датчик горючих газов XCell

II 2G Ex d ia mb IIC T3,T4 Gb

Ta = от -40° C до +50° C Щелочные батареи T3: Varta 4906,LR6,MN1500

T3: Energizer E91 ,LR6, MN1500

T4: Duracell LR6,MN 1500 Литий-ионные батареи T4: Um = 6,7 В Номер уполномоченного 0080 сертифицирующего органа:

Год выпуска: См. маркировку Серийный №: См. маркировку

Специальные условия:

В случае отклонения значений датчика горючих газов от номинала прибор необходимо разместить на чистом воздухе минимум на 20 минут. После этого необходимо выполнить калибровку нуля.

Время прогрева для кислорода — 150 с.

Совместимость согласно директиве 2008/67 EC [MED]

Сертификат соответствия ЕС на проведение типовых испытаний: 213.050, номер уполномоченного органа: 0736

Электромагнитная совместимость согласно директиве 2004/104/EC

EN 50270: 2006 Тип 2, EN 61000-6-3: 2007

Совместимость согласно директиве 2006/66 EC

RU 75 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 75 PDF

Страница 76 PDF

Сертификация
MSA

Производитель: Mine Safety Appliances Company

1000 Cranberry Woods Drive

Cranberry Township, PA 16066 США

Изделие: ALTAIR 5X IR

Сертификат соответствия ЕС на FTZU 09 ATEX 0006 X проведение типовых испытаний:

Тип защиты: EN 60079-0:2009, EN 60079-1:2007, EN 60079-7:2007

EN 60079-11:2007, EN 60079-18:2009 Характеристики EN 60079-29-1:2007, EN 50104:2010, EN 50271:2001 Газ метан, водород, пропан, бутан, пентан, O2

Маркировка: I M2 Ex e ia I Mb

II 2G Ex d e ia mb IIC T4 Gb

Ta = от -40° C до +50° C Литий-ионные батареи T4: Um = 6,7 В Номер уполномоченного 0080 сертифицирующего органа:

Год выпуска: См. маркировку Серийный №: См. маркировку

Специальные условия:

В случае отклонения значений датчика горючих газов от номинала прибор необходимо разместить на чистом воздухе минимум на 20 минут. После этого необходимо выполнить калибровку нуля.

Время прогрева для кислорода — 150 с.

Совместимость согласно директиве 2008/67 EC [MED]

Сертификат соответствия ЕС на проведение типовых испытаний: 213.050, номер уполномоченного органа: 0736

Электромагнитная совместимость согласно директиве 2004/104/EC

EN 50270: 2006 Тип 2, EN 61000-6-3: 2007

Совместимость согласно директиве 2006/66 EC

RU 76 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 76 PDF

Страница 77 PDF

MSA
Сертификация

6.2
Маркировка, сертификаты и утверждения согласно IECEx

Производитель: Mine Safety Appliances Company

1000 Cranberry Woods Drive

Cranberry Township, PA 16066 США

Изделие: ALTAIR 5X

Сертификат IECEx на проведение IECEx TSA 09.0013X типовых испытаний:

Тип защиты: IEC 60079-0:2004, IEC 60079-1:2003

IEC 60079-11:2006 Характеристики нет

Маркировка: Ex ia I IP65

EX d ia IIC T4 IP65

если установлен датчик горючих газов XCELL

Ex ia IIC T4 IP65

если не установлен датчик горючих газов XCELL

Ta = от -40° C до +50° C Щелочные батареи T4: Energizer E91, LR6, MN1500 Duracell LR6, MN 1500 Um ≤ 6,7 В постоянного тока Литий-ионные батареи

RU 77 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 77 PDF

Страница 78 PDF

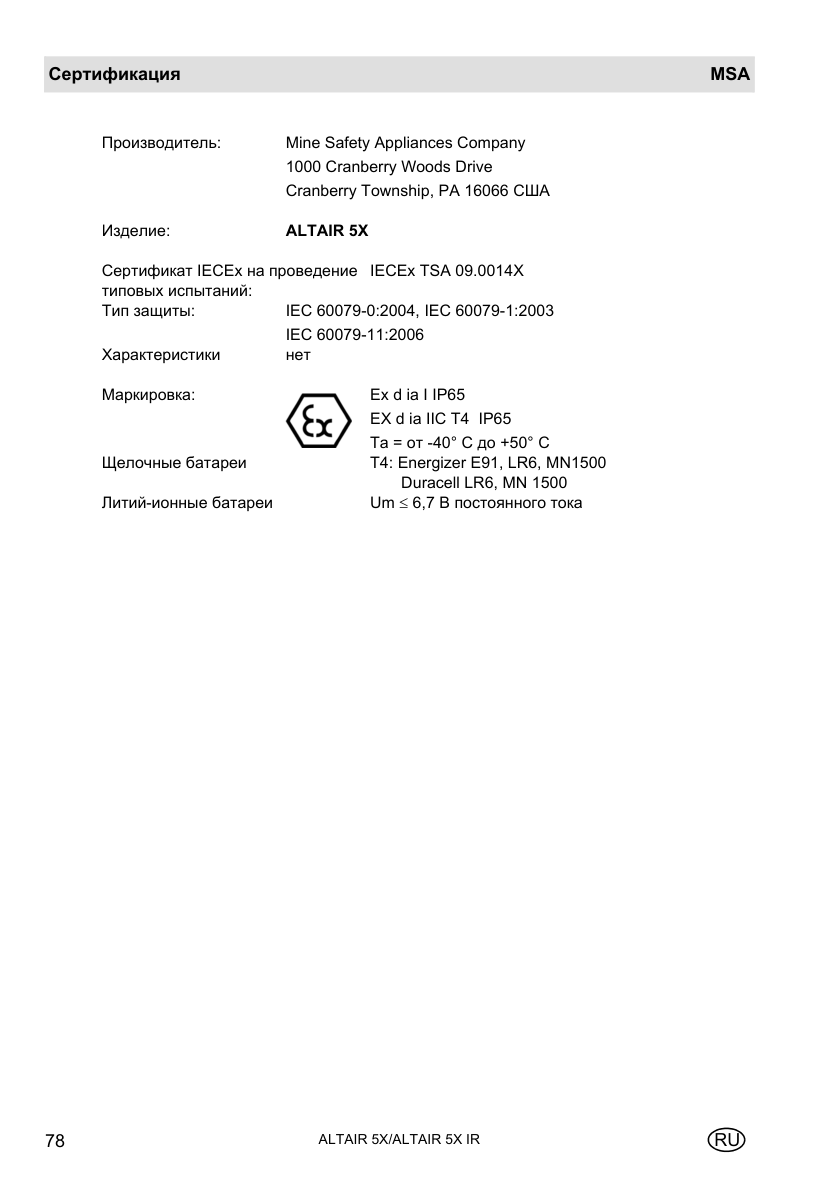

Сертификация
MSA

Производитель: Mine Safety Appliances Company

1000 Cranberry Woods Drive

Cranberry Township, PA 16066 США

Изделие: ALTAIR 5X

Сертификат IECEx на проведение IECEx TSA 09.0014X типовых испытаний:

Тип защиты: IEC 60079-0:2004, IEC 60079-1:2003

IEC 60079-11:2006 Характеристики нет

Маркировка: Ex d ia I IP65

EX d ia IIC T4 IP65

Ta = от -40° C до +50° C Щелочные батареи T4: Energizer E91, LR6, MN1500 Duracell LR6, MN 1500 Um ≤ 6,7 В постоянного тока Литий-ионные батареи

RU 78 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 78 PDF

Страница 79 PDF

MSA
Информация для заказа

7
Информация для заказа

Описание                                                                                                  Арт. №
Газ
Баллон 34 л, 60 ppm CO                                                                                    10073231
Баллон 34 л, 40 ppm H2S                                                                                   10011727
Баллон 34 л, 25 ppm NH3                                                                                   10079807
Баллон 34 л, 10 ppm Cl2                                                                                   10011939
Баллон 34 л, 10 ppm SO2                                                                                   10079806
Баллон 34 л, 10 ppm NO2                                                                                   10029521
Баллон 34 л, 0,5 ppm PH3                                                                                  10029522
Баллон 34 л, 2 ppm Cl2 [для калибровки датчика ClO2]                                                      711082
Баллон 34 л, 10 ppm HCN                                                                                   711072
Калибровочный баллон 58 л                                                                                 10053022
[1,45% CH4, 15,0% O2, 60 ppm CO, 20 ppm H2S]
Калибровочный баллон 58 л                                                                                 10045035
[1,45% CH4, 15,0% O2, 60 ppm CO, 20 ppm H2S] [US]
Баллон 34 л, 50 ppm NO                                                                                    10126429
Баллон 58 л [0,4% пропан, 15% O2, 60 ppm CO, 20 ppm H2S]                                                  10086549
Баллон 58 л                                                                                               10102853
[1,45% CH4, 2,5% CO2, 60 ppm CO, 20 ppm H2S, 15% O2]
Баллон 34 л                                                                                               10122425
[1,45% CH4, 15% O2, 60 ppm CO, 20 ppm H2S, 10 ppm SO2]
Баллон 58 л                                                                                               10122426
[1,45% CH4, 15% O2, 60 ppm CO, 20 ppm H2S, 10 ppm SO2]
Для ИК-датчиков
Баллон 34 л, 2,5% об. CO2                                                                                 10069618
Баллон 34 л, 50% об. пропан                                                                               10029475
Баллон 34 л, 8% об. бутан                                                                                 10078012
Баллон 34 л, 20% об. метан                                                                                10022595
Баллон 34 л, 50% об. метан                                                                                10029500

RU 79 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 79 PDF

Страница 80 PDF

Информация для заказа
MSA

Описание                                                                                                  Арт. №
Редуктор для агрессивных газов                                                                            10079801
Комплект редукционного клапана                                                                            710288
Защитная заглушка MSA Link USB                                                                            10082834
ПО регистрации данных MSA Link                                                                            10088099
Плечевой ремень                                                                                           474555
Чехол, кожа                                                                                               10099648
Пробоотборник, гибкий, 30 см                                                                              10103191
Пробоотборная линия, 1,5 м                                                                                10103188
Пробоотборная линия, 3 м                                                                                  10103189
Пробоотборная линия, 5 м                                                                                  10103190
Пробоотборная система с пробоотборным поплавком, 5 м, полиуретан                                          10082307
проводящий

RU 80 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 80 PDF

Страница 81 PDF

MSA
Информация для заказа

Запасные части

RU 81 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 81 PDF

Страница 82 PDF

Информация для заказа
MSA

№          Описание                                                                                                  Арт. №
1          Комплект корпуса, верхняя часть, с этикеткой                                                              10114853
           Комплект корпуса, верхняя часть, с этикеткой [фосфоресцентный]                                            10114854
2          Корпус, нижняя часть, ALTAIR 5X                                                                           10114809
           Корпус, нижняя часть, ALTAIR 5X IR                                                                        10114810
           Корпус, нижняя часть, ALTAIR 5X IR [фосфоресцентный]                                                      10114811
3          Элементы питания, перезаряжаемые, Европа/Австралия, ALTAIR 5X                                             10114836
           Элементы питания, щелочные, Европа/Австралия, ALTAIR 5X                                                   10114838
           Элементы питания, перезаряжаемые, Европа/Австралия, ALTAIR 5X IR                                          10114851
           Элементы питания, перезаряжаемые, Европа/Австралия, ALTAIR 5X IR                                          10114852
           [фосфоресцентный]
           Зарядное устройство с блоком питания [Европа]                                                             10093057
           Зарядное устройство [Австралия]                                                                           10093056
           Автомобильное зарядное устройство с блоком питания 12/24 В                                                10099397
           Многоместное зарядное устройство, ALTAIR 5/5X, 5-местное [Европа]                                         10111203
           Многоместное зарядное устройство, ALTAIR 5/5X, 10-местное [Европа]                                        10111205
4          Набор, сменный зажим для пояса [ALTAIR 5X перезаряжаемый]                                                 10094830
           Комплект для техобслуживания [содержит фильтры, уплотнительное                                            10114949
           кольцо, винты]
           Комплект для техобслуживания, химически активные газы [Cl2, ClO2,                                         10114950
           NH3] [содержит фильтры, уплотнительное кольцо, винты]
5          Комплект крышки фильтра                                                                                   10083591
6          Узел дисплея, монохромный                                                                                 10111389
           Узел дисплея, цветной                                                                                     10099650
7          Комплект держателя датчика с насосом, ALTAIR 5X [содержит двигатель                                       10114804
           вибратора]
           Комплект держателя датчика с насосом, ALTAIR 5X IR [содержит                                              10114805
           двигатель вибратора]
8          Сменный комплект колпачка насоса                                                                          10114855

RU 82 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 82 PDF

Страница 83 PDF

MSA
Информация для заказа

№          Описание                                                                                                  Арт. №
9          Датчик, HCN [серия 20]                                                                                    10106375
           Датчик XCell, Cl2                                                                                         10106728
           Датчик, ClO2 [серия 20]                                                                                   10080222
           Датчик XCell, SO2                                                                                         10106727
           Датчик, NO2 [серия 20]                                                                                    10080224
           Датчик XCell, NH3                                                                                         10106726
           Датчик, PH3 [серия 20]                                                                                    10116638
           Датчик XCell, горючие газы                                                                                10106722
           Датчик XCell, O2                                                                                          10106729
           Датчик XCell, CO-H2S, двойной                                                                             10106725
           Датчик, NO [серия 20]                                                                                     10114750
           Заглушка датчика XCell                                                                                    10105650
           Заглушка датчика 20 мм                                                                                    10088192
10         Гнездо переходника XCell                                                                                  10110183
           Наименование                                                                                              Арт. №
           ИК-датчики
           ИК датчик углеводородов 0-25 об. % бутан                                                                  10062201
           ИК датчик углеводородов 0-100 об. % метан                                                                 10062205
           ИК датчик углеводородов 0-100 об. % пропан                                                                10062207
           ИК датчик 0-10 об.% CO2                                                                                   10062209

RU 83 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 83 PDF

Страница 84 PDF

Приложение – Блок-схемы
MSA

8
Приложение – Блок-схемы

8.1
Основные операции

ВКЛЮЧЕНИЕ ИЛИ ПОДКЛЮЧЕНИЕ БАТАРЕИ

ТЕСТИРОВАНИЕ НАСОСА

ДАТЧИК ОБНАРУЖЕНИЕ

ИНФОРМАЦИЯ О ДАТЧИКЕ И КАЛИБРОВКЕ

НАСТРОЙКА ПО ЧИСТОМУ ВОЗДУХУ? *

ТЕСТИРОВАНИЕ С ПОМОЩЬЮ СМЕСИ ГАЗОВ/ ИНФОРМАЦИОННЫЕ ОКНА (См. 7.2)

ГЛАВНАЯ СТРАНИЦА ИЗМЕРЕНИЙ

КАЛИБРОВКА (См. 7.3)

Нажмите

Удерживать
в течение 5 секунд

Удерживать
в течение 5 секунд

Одновременно

удерживать и
в течение 5 секунд

Удерживать
в течение 5 секунд

НАСТРОЙКА (См. 7.4)

TM * InstantAlert

ВЫКЛЮЧЕНИЕ

* ЕСЛИ АКТИВИРОВАНО

RU 84 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 84 PDF

Страница 85 PDF

MSA
Приложение – Блок-схемы

8.2
Тестирование с помощью смеси газов / Информационные окна

ТЕСТИРОВАНИЕ С ПОМОЩЬЮ СМЕСИ ГАЗОВ/ИНФОРМАЦИОН НЫЕ ОКНА

ВЫПОЛНИТЬ ТЕСТИРОВАНИЕ ДАТЧИКА С ПОМОЩЬЮ СМЕСИ ГАЗОВ

ТЕСТИРОВА- НИЕ С ПОМО- ЩЬЮ СМЕСИ ГАЗОВ?

ГЛАВНАЯ СТРАНИЦА ИЗМЕРЕНИЙ

Нажать

Нажать

Нажать

СБРОСИТЬ PEAK

PEAK *

Нажать

Нажать

Нажать

СБРОСИТЬ MIN

MIN

Нажать

Нажать

Нажать

СБРОСИТЬ STEL

STEL *

Нажать

Нажать

Нажать

ГЛАВНАЯ СТРАНИЦА ИЗМЕРЕНИЙ

СБРОСИТЬ TWA

TWA *

Нажать
Нажать

К разделу 7.2 - продолж.

* ЕСЛИ АКТИВИРОВАНО (ДЕЙСТВИТЕЛЬНО НЕ ДЛЯ ВСЕХ ДАТЧИКОВ)

RU 85 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 85 PDF

Страница 86 PDF

Приложение – Блок-схемы
MSA

Продолжение

ДАТА

Нажать

Нажать

LAST CAL DATE (ДАТА ПОСЛЕД- НЕЙ КАЛИ- БРОВКИ) *

Нажать

Нажать

CAL DUE DATE (ПЛАНОВАЯ ДАТА КАЛИ- БРОВКИ) *

Нажать

Нажать

СОСТОЯНИЕ MOTION ALERT (СИГНАЛИЗАЦИЯ ДВИЖЕНИЯ)*

ПЕРЕКЛЮЧЕ- НИЕ ON/OFF (ВКЛ./ВЫКЛ.)

Нажать
Нажать

Нажать

БЕСПРО- ВОДНАЯ СВЯЗЬ **

ПЕРЕКЛЮЧЕ- НИЕ ON/OFF (ВКЛ./ВЫКЛ.)

Нажать
Нажать

Нажать

ГЛАВНАЯ СТРАНИЦА ИЗМЕРЕНИЙ

* ЕСЛИ АКТИВИРОВАНО

** ЕСЛИ БЕСПРОВОДНАЯ СВЯЗЬ УСТАНОВЛЕНА

RU 86 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 86 PDF

Страница 87 PDF

MSA
Приложение – Блок-схемы

8.3
Калибровка

КАЛИБРОВКА

ПАРОЛЬ? (ЕСЛИ НЕПРАВИЛЬНЫЙ ПАРОЛЬ ТРЕБУЕТСЯ)

ВЫПОЛНИТЬ НАСТРОЙКУ ПО ЧИСТОМУ ВОЗДУХУ

КАЛИБРОВКА НУЛЯ

КАЛИБРОВКА НУЛЯ?

Нажать

Нажать

Нажать

КАЛИБРОВКА С ИСПОЛЬЗОВА- НИЕМ КАЛИБРО- ВОЧНОГО ГАЗА?

КАЛИБРОВКА С ИСПОЛЬЗОВА- НИЕМ КАЛИБРО- ВОЧНОГО ГАЗА

Нажать

(ПОВТОРЯЕТСЯ ПО НЕОБХОДИМОСТИ)

Нажать

ГЛАВНАЯ СТРАНИЦА ИЗМЕРЕНИЙ

RU 87 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 87 PDF

Страница 88 PDF

Приложение – Блок-схемы
MSA

8.4
Настройка

НАСТРОЙКА

ВВЕСТИ ПАРОЛЬ

НЕПРАВИЛЬ- НЫЙ ПАРОЛЬ

ОПЦИИ КАЛИ- БРОВКИ?

ОПЦИИ КАЛИБРОВКИ (См. 7.5)

Нажать

Нажать

ОПЦИИ СИГНАЛИЗА- ЦИИ?

ОПЦИИ СИГНАЛИЗАЦИИ (См. 7.6.1)

Нажать

Нажать

ОПЦИИ ОПЦИИ ПРИБОРА ПРИБОРА? (См. 7.7.1)

Нажать

Нажать

ВЫХОД?

Нажать

ГЛАВНАЯ СТРАНИЦА ИЗМЕРЕНИЙ

RU 88 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 88 PDF

Страница 89 PDF

MSA
Приложение – Блок-схемы

8.5
Опции калибровки

ОПЦИИ КАЛИБРОВКИ

УСТАНОВИТЬ КАЛИБРОВОЧ- НЫЙ ГАЗ ДЛЯ КАЖДОГО ДАТЧИКА

НАСТРОЙКИ БАЛЛОНА

Нажать

Нажать

ON/OFF (ВКЛ./ВЫКЛ.), УСТАНОВИТЬ КОЛИЧЕСТВО ДНЕЙ

ПЛАНОВАЯ КАЛИБРОВКА

Нажать

Нажать

ОТОБРАЖАТЬ ДАТУ ПОСЛЕДНЕЙ КАЛИ- БРОВКИ ПРИ ЗАПУСКЕ

ПЕРЕКЛЮЧЕ- НИЕ ON/OFF (ВКЛ./ВЫКЛ.)

Нажать

Нажать

КАЛИБРОВКА, ЗАЩИЩЕННАЯ ПАРОЛЕМ

ПЕРЕКЛЮЧЕ- НИЕ ON/OFF (ВКЛ./ВЫКЛ.)

Нажать

Нажать

ВЕРНУТЬСЯ К НАСТРОЙКЕ ?

Нажать

ВОЗВРАЩЕНИЕ К НАСТРОЙКЕ

RU 89 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 89 PDF

Страница 90 PDF

Приложение – Блок-схемы
MSA

8.6
Опции сигнализации

ОПЦИИ СИГНАЛИЗАЦИИ

ПЕРЕКЛЮЧЕ- НИЕ ON/OFF (ВКЛ./ВЫКЛ.)

ВИБРАЦИОННАЯ СИГНАЛИЗАЦИЯ

Нажать

Нажать

ПЕРЕКЛЮЧЕ- НИЕ ON/OFF (ВКЛ./ВЫКЛ.)

СИРЕНА

Нажать

Нажать

ПЕРЕКЛЮЧЕ- НИЕ ON/OFF (ВКЛ./ВЫКЛ.)

СВЕТОДИОДЫ СИГНАЛИЗАЦИИ

Нажать

Нажать

ДОСТУП ПОЛЬЗОВАТЕЛЯ К СИГНАЛИЗАЦИИ ДВИЖЕНИЯ

ПЕРЕКЛЮЧЕ- НИЕ ON/OFF (ВКЛ./ВЫКЛ.)

Нажать

Нажать

СИГНАЛИЗАЦИЯ НЕПОЛАДКИ ДАТЧИКА?

НАСТРОЙКА СИГНАЛИ- ЗАЦИИ НЕПОЛАДКИ ДАТЧИКА (См. 7.6.2)

Нажать

Нажать

ВЕРНУТЬСЯ К НАСТРОЙКЕ?

Нажать

ВОЗВРАЩЕНИЕ К НАСТРОЙКЕ

RU 90 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 90 PDF

Страница 91 PDF

MSA
Приложение – Блок-схемы

Настройка сигнализации датчика

ДАТЧИК СИГНАЛ НАСТРОЙКА

ИЗМЕНИТЬ СИГНАЛИЗАЦИЮ НИЗКОГО УРОВНЯ ДЛЯ ВСЕХ ДАТЧИКОВ

НАСТРОИТЬ СИГНАЛИЗА- ЦИЮ НИЗКО- ГО УРОВНЯ?

Нажать
Нажать

Нажать

ИЗМЕНИТЬ СИГНАЛИЗАЦИЮ ВЫСОКОГО УРОВНЯ ДЛЯ ВСЕХ

НАСТРОИТЬ СИГНАЛИЗАЦИЮ ВЫСОКОГО УРОВНЯ?

Нажать
Нажать

Нажать

ИЗМЕНИТЬ СИГНАЛИЗА- ЦИЮ STEL

НАСТРОИТЬ СИГНАЛИЗА- ЦИЮ STEL?

Нажать

Нажать

Нажать

НАСТРОИТЬ СИГНАЛИЗА- ЦИЮ TWA?

ИЗМЕНИТЬ СИГНАЛИЗА- ЦИЮ TWA

Нажать
Нажать

Нажать

ВОЗВРАЩЕНИЕ К ОПЦИЯМ СИГНАЛИЗАЦИИ

ПРИМЕЧАНИЕ: STEL И TWA ДЕЙСТВИТЕЛЬНЫ НЕ ДЛЯ ВСЕХ ДАТЧИКОВ

RU 91 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 91 PDF

Страница 92 PDF

Приложение – Блок-схемы
MSA

8.7
Опции прибора

ОПЦИИ ПРИ- БОРА

НАСТРОЙКА ДАТЧИКА (См. 7.7.2)

НАСТРОЙКА ДАТЧИКА

Нажать

Нажать

ЯЗЫК

ВЫБРАТЬ

Нажать

Нажать

УСТАНОВИТЬ ЧЧ:ММ ММ:ДД:ГГ

ВРЕМЯ/ДАТА

Нажать

Нажать

ИНТЕРВАЛ РЕГИ- СТРАЦИИ ДАННЫХ

УСТАНОВИТЬ ММ:CC

Нажать

Нажать

СКРЫТЫЙ РЕЖИМ

ПЕРЕКЛЮЧЕ- НИЕ ON/OFF (ВКЛ./ВЫКЛ.)

Нажать

Нажать

К разделу 7.7.1 - продолж.

RU 92 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 92 PDF

Страница 93 PDF

MSA
Приложение – Блок-схемы

Продолжение

ПЕРЕКЛЮ- ЧЕНИЕ ВКЛ/ВЫКЛ

РАБОЧИЙ СИГНАЛ

Нажмите

Нажмите

КОНТРАСНОСТЬ (ТОЛЬКО МОНОХРОМНЫЙ ДИСПЛЕЙ)

РЕГУЛИ- РОВАТЬ

Нажмите

Нажмите

ВРЕМЯ ОЖИДАНИЯ ВКЛ/ВЫКЛ

ПОДСВЕТКА

Нажмите

Нажмите

ВЕРНУТЬСЯ К НАСТРОЙКЕ?

Нажмите

ВОЗВРАЩЕНИЕ К НАСТРОЙКЕ

RU 93 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 93 PDF

Страница 94 PDF

Приложение – Блок-схемы
MSA

8.8
Настройка датчиков

НАСТРОЙКА ДАТЧИКА

ДАТЧИК COMB (ГОРЮЧИХ ГАЗОВ) **

ПЕРЕКЛЮЧЕ- НИЕ ДАТЧИКА ON/OFF (ВКЛ./ВЫКЛ.)

ПОКАЗАТЬ СОСТОЯНИЕ

Нажать
Нажать

Нажать
Нажать

ДАТЧИК ТОК- СИЧЕСКИХ ГАЗОВ **

ПЕРЕКЛЮЧЕ- НИЕ ДАТЧИКА ON/OFF (ВКЛ./ВЫКЛ.)

ПОКАЗАТЬ СОСТОЯНИЕ

(ПОВТОРЯЕТСЯ ПРИ НЕОБХОДИ- МОСТИ)

Нажать

Нажать

Нажать

Нажать

ПЕРЕКЛЮЧЕ- НИЕ ДАТЧИКА ON/OFF (ВКЛ./ВЫКЛ.)

ИНФРА- ПОКАЗАТЬ КРАСНЫЙ СОСТОЯНИЕ ДАТЧИК**

Нажать

Нажать

Нажать

Нажать

ВОЗВРАЩЕНИЕ К ОПЦИЯМ ПРИБОРА

** ЕСЛИ УСТАНОВЛЕН

RU 94 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 94 PDF

Страница 95 PDF

MSA
Список регулируемых функций

9
Список регулируемых функций

                                                                                                                 Возможность
                                               Начальная                Меню настройки для                       изменения с
Функция
                                               установка                изменения параметра                      помощью MSA
                                                                                                                 Link?
Пароль настройки                               672                      -                                        Да
Вибрационный сигнал тревоги                    ВКЛ.                     ALARM OPTIONS [ОПЦИИ                     Да
                                                                        СИГНАЛИЗАЦИИ]
Звуковая сигнализация                          ВКЛ.                     ALARM OPTIONS [ОПЦИИ                     Да
                                                                        СИГНАЛИЗАЦИИ]
Светодиодный индикатор                         ВКЛ.                     ALARM OPTIONS [ОПЦИИ                     Да
сигнализации                                                            СИГНАЛИЗАЦИИ]
Светодиодный индикатор                         ВКЛ.                     -                                        Да
безопасности [зеленый]
Короткий сигнал                                ВЫКЛ.                    INSTRUMENT OPTIONS                       Да
подтверждения [cветовая и                                               [ОПЦИИ ПРИБОРА]
звуковая сигнализация]
Скрытый режим                                  ВЫКЛ.                    INSTRUMENT OPTIONS                       Нет
                                                                        [ОПЦИИ ПРИБОРА]
MotionAlert — доступ                           Разрешен                 ALARM OPTIONS [ОПЦИИ                     Нет
                                                                        СИГНАЛИЗАЦИИ]
MotionAlert                                    ВЫКЛ.                    С помощью кнопки ▼ со                    Нет
                                                                        страницы MEASURE
                                                                        [ИЗМЕРЕНИЕ]
Пороги срабатывания                                                     ALARM OPTIONS /                          Да
сигнализации датчика                                                    SENSOR ALARM SETUP
                                                                        [ОПЦИИ СИГНАЛИЗАЦИИ
                                                                        / НАСТРОЙКА
                                                                        СИГНАЛИЗАЦИИ
                                                                        ДАТЧИКА]
Включить/выключить верхний и                   Активировано             -                                        Да
нижний пороги сигнализации
Включить / выключить датчики                   ВКЛ.                     INSTRUMENT OPTIONS /                     Да
                                                                        SENSOR SETUP [ОПЦИИ
                                                                        ПРИБОРА / НАСТРОЙКА
                                                                        ДАТЧИКА]
Показывать пиковые значения                    ВКЛ.                     -                                        Да
Показывать КСЗ [STEL], CСЗ                     ВКЛ.                     -                                        Да
[TWA]

RU 95 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 95 PDF

Страница 96 PDF

Список регулируемых функций
MSA

                                                                                                                 Возможность
                                               Начальная                Меню настройки для                       изменения с
Функция
                                               установка                изменения параметра                      помощью MSA
                                                                                                                 Link?
Настройка калибровочного                                                CAL OPTIONS [ОПЦИИ                       Да
баллона                                                                 КАЛИБРОВКИ]
Показывать дату последней                      ВКЛ.                     CAL OPTIONS [ОПЦИИ                       Нет
калибровки                                                              КАЛИБРОВКИ]
Показывать очередную                           ВКЛ.                     CAL OPTIONS [ОПЦИИ                       Да
калибровку                                                              КАЛИБРОВКИ]
Требуется пароль калибровки                    ВЫКЛ.                    CAL OPTIONS [ОПЦИИ                       Нет
                                                                        КАЛИБРОВКИ]
Подсветка                                      Активировано             -                                        Нет
Продолжительность подсветки 10 с                                        INSTRUMENT OPTIONS                       Да
                                                                        [ОПЦИИ ПРИБОРА]
Контрастность дисплея                          Заводские                INSTRUMENT OPTIONS                       Нет
                                               настройки                [ОПЦИИ ПРИБОРА]
Язык                                           Настройки                INSTRUMENT OPTIONS                       Нет
                                               пользователя             [ОПЦИИ ПРИБОРА]
Дата, время                                    Настройки                INSTRUMENT OPTIONS                       Да
                                               пользователя             [ОПЦИИ ПРИБОРА]
Интервалы регистрации                          3 мин                    INSTRUMENT OPTIONS                       Да
данных                                                                  [ОПЦИИ ПРИБОРА]
Установленный логотип                          Заводские                Уполномоченный                           Да
                                               настройки                сервисный центр
Серийный номер прибора                         Заводские                -                                        Нет
                                               настройки
Название компании                              Не указано               -                                        Да
Подразделение/имя                              Не указано               -                                        Да
пользователя

RU 96 ALTAIR 5X/ALTAIR 5X IR

Исходная страница 96 PDF

Страница 97 PDF

MSA in Europe

[ www.MSAsafety.com ]

Northern Europe
Southern Europe
Eastern Europe
Central Europe

Netherlands
MSA Nederland
Kernweg 20 1627 LH Hoorn Phone +31 [229] 25 03 03 Fax +31 [229] 21 13 40 info.nl@MSAsafety.com

France
MSA GALLET
Zone Industrielle Sud 01400 Châtillon sur Chalaronne Phone +33 [474] 55 01 55 Fax +33 [474] 55 47 99 info.fr@MSAsafety.com

Poland
MSA Safety Poland Sp. z o.o.
Ul. Wschodnia 5A 05-090 Raszyn k/Warszawy Phone +48 [22] 711 50 00 Fax +48 [22] 711 50 19 info.pl@MSAsafety.com

Germany
MSA AUER GmbH
Thiemannstrasse 1 12059 Berlin Phone +49 [30] 68 86 0 Fax +49 [30] 68 86 15 17 info.de@MSAsafety.com

Belgium
MSA Belgium N.V.
Duwijckstraat 17 2500 Lier Phone +32 [3] 491 91 50 Fax +32 [3] 491 91 51 info.be@MSAsafety.com

Italy
MSA Italiana S.p.A.
Via Po 13/17 20089 Rozzano [MI] Phone +39 [02] 89 217 1 Fax +39 [02] 82 59 228 info.it@MSAsafety.com

Czech republic
MSA Safety Czech s.r.o.
Dolnojircanska 270/22b 142 00 Praha 4 - Kamyk Phone +420 241440 537 Fax +420 241440 537 info.cz@MSAsafety.com

Austria
MSA AUER Austria
Vertriebs GmbH
Modecenterstrasse 22 MGC Office 4, Top 601 1030 Wien Phone +43 [0] 1 / 796 04 96 Fax +43 [0] 1 / 796 04 96 - 20 info.at@MSAsafety.com

Great Britain
MSA (Britain) Limited
Lochard House Linnet Way Strathclyde Business Park BELLSHILL ML4 3RA Scotland Phone +44 [16 98] 57 33 57 Fax +44 [16 98] 74 01 41 info.gb@MSAsafety.com

Spain
MSA Española, S.A.U.
Narcís Monturiol, 7 Pol. Ind. del Sudoeste 08960 Sant-Just Desvern [Barcelona] Phone +34 [93] 372 51 62 Fax +34 [93] 372 66 57 info.es@MSAsafety.com

Hungary
MSA Safety Hungaria
Francia út 10 1143 Budapest Phone +36 [1] 251 34 88 Fax +36 [1] 251 46 51 info.hu@MSAsafety.com

Switzerland
MSA Schweiz
Eichweg 6 8154 Oberglatt Phone +41 [43] 255 89 00 Fax +41 [43] 255 99 90 info.ch@MSAsafety.com

Romania
MSA Safety Romania S.R.L.
Str. Virgil Madgearu, Nr. 5 Ap. 2, Sector 1 014135 Bucuresti Phone +40 [21] 232 62 45 Fax +40 [21] 232 87 23 info.ro@MSAsafety.com

European
International Sales
[Africa, Asia, Australia, Latin America, Middle East]

Sweden
MSA NORDIC
Kopparbergsgatan 29 214 44 Malmö Phone +46 [40] 699 07 70 Fax +46 [40] 699 07 77 info.se@MSAsafety.com

MSA Europe
Thiemannstrasse 1 12059 Berlin Phone +49 [30] 68 86 0 Fax +49 [30] 68 86 15 58 info.de@MSAsafety.com

Russia
MSA Safety Russia
Походный проезд д.14. 125373 Москва Phone +7 [495] 921 1370 Fax +7 [495] 921 1368 info.ru@MSAsafety.com

MSA SORDIN
Rörläggarvägen 8 33153 Värnamo Phone +46 [370] 69 35 50 Fax +46 [370] 69 35 55 info.se@MSAsafety.com

Исходная страница 97 PDF
