1/1MSAВ наличииАртикул: altair-2x

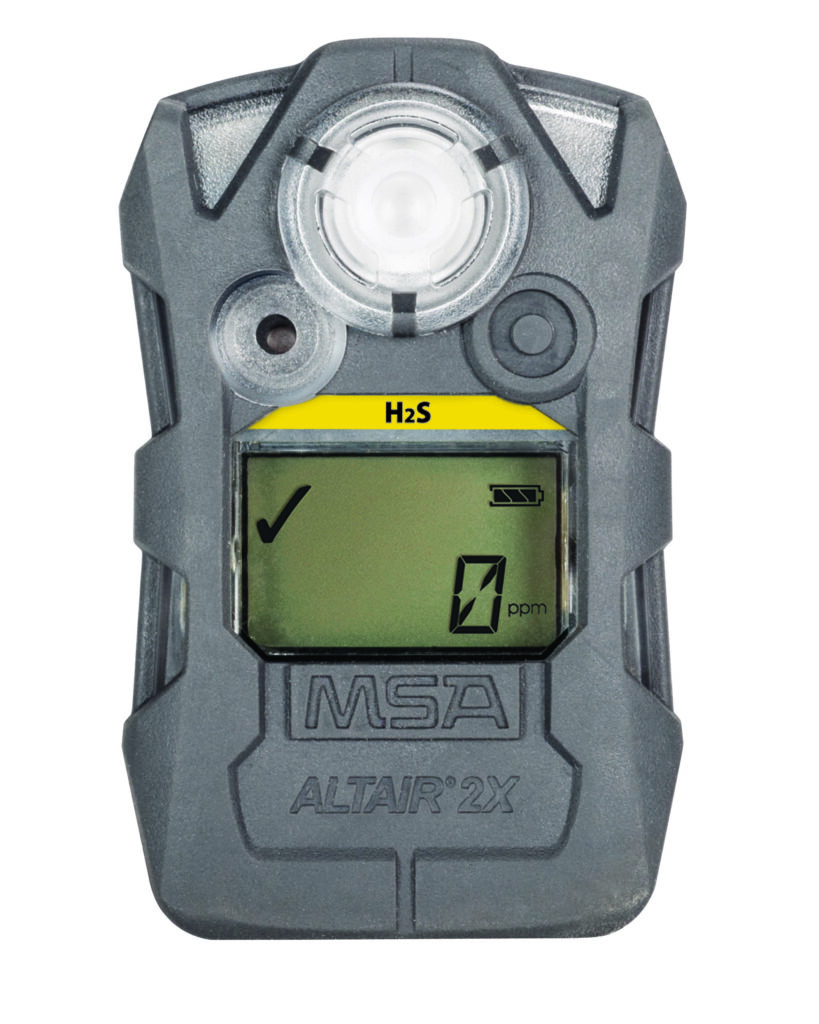

Газоанализатор Altair 2X
MSA ALTAIR 2X — портативный газоанализатор с датчиками XCell. В линейке есть одноканальные исполнения и двухканальные ALTAIR 2XT. Функция XCell Pulse доступна в исполнении ALTAIR 2XP. При заказе укажите контролируемый газ или пару газов.
Цена — по запросуПоможем подобрать и рассчитаем под вашу задачу
- ✓ Гарантия и документы
- ✓ Первичная поверка
- ✓ Доставка по РФ
- ✓ Официальный дистрибьютор
Технические характеристики
Общие характеристики семейства ALTAIR 2X по руководству MSA, стр. 47. Конкретное исполнение определяется установленным датчиком; маркировку и комплект поставки необходимо сверить с паспортом прибора.
| Масса | 115 г с батареей и крепежной скобой |
|---|---|
| Габариты (Д × Ш × В) | 87 × 55 × 48 мм с крепежной скобой |
| Датчик | Электрохимический |
| Защита корпуса | IP67 |

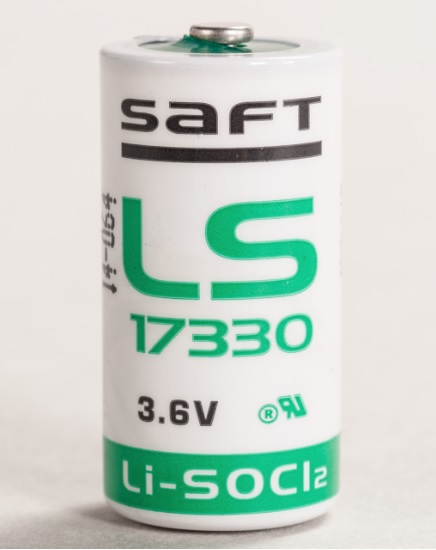

| Питание | Литиевая батарея без возможности перезарядки |
| Сигнализация | Световая, звуковая и вибрационная |
| Звуковой сигнал | Стандартно 95 дБ на расстоянии 30 см |
| Рабочая температура | Нормальный диапазон: −10…+40 °C; расширенный: −20…+50 °C. Ограничения для отдельных функций приведены в руководстве. |
Диапазоны датчиков в линейке

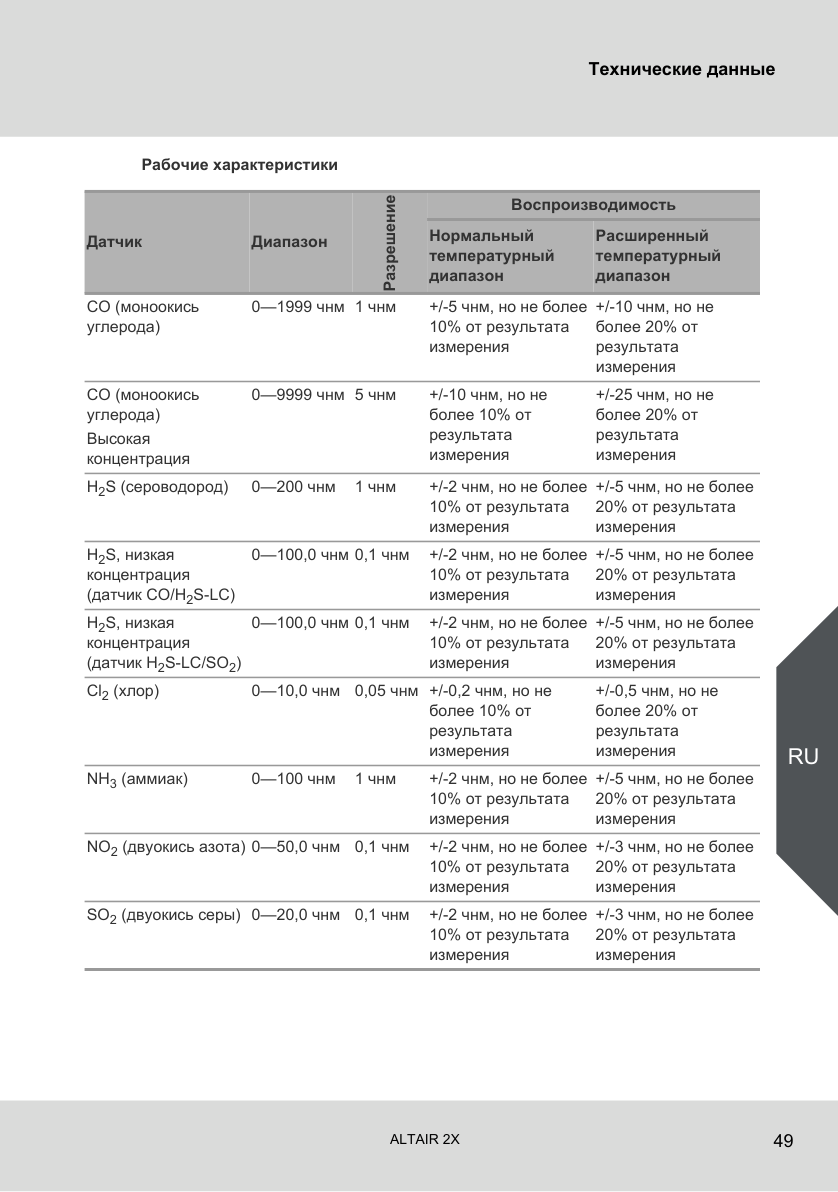

Варианты по руководству MSA, стр. 49. Таблица перечисляет разные исполнения датчиков, а не газы, одновременно измеряемые одним прибором. Чнм (ppm) — части на миллион. Допуски воспроизводимости и условия измерения приведены в руководстве.

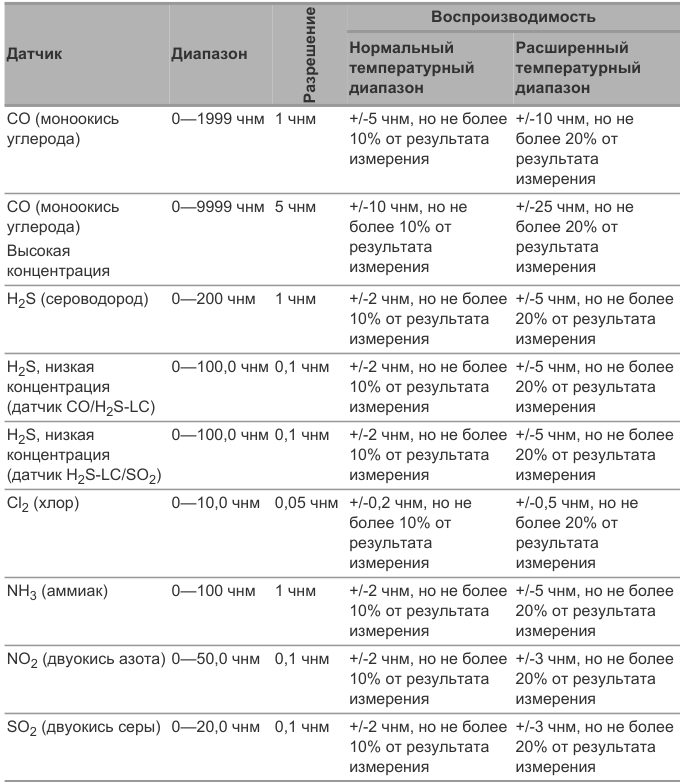

| Датчик / исполнение | Диапазон, чнм (ppm) | Разрешение, чнм (ppm) |
|---|---|---|
| CO | 0–1999 | 1 |
| CO, высокая концентрация | 0–9999 | 5 |
| H2S | 0–200 | 1 |
| H2S, низкая концентрация (датчик CO/H2S-LC) | 0–100,0 | 0,1 |
| H2S, низкая концентрация (датчик H2S-LC/SO2) | 0–100,0 | 0,1 |
| Cl2 | 0–10,0 | 0,05 |
| NH3 | 0–100 | 1 |
| NO2 | 0–50,0 | 0,1 |
| SO2 | 0–20,0 | 0,1 |
Описание
Газоанализатор ALTAIR 2X является первым одноканальным или двухканальным анализатором с передовой технологией датчиков XCell, который обеспечивает непревзойденную производительность и резкое снижение общей стоимости прибора, увеличенную долговечность и улучшенную безопасность рабочих.

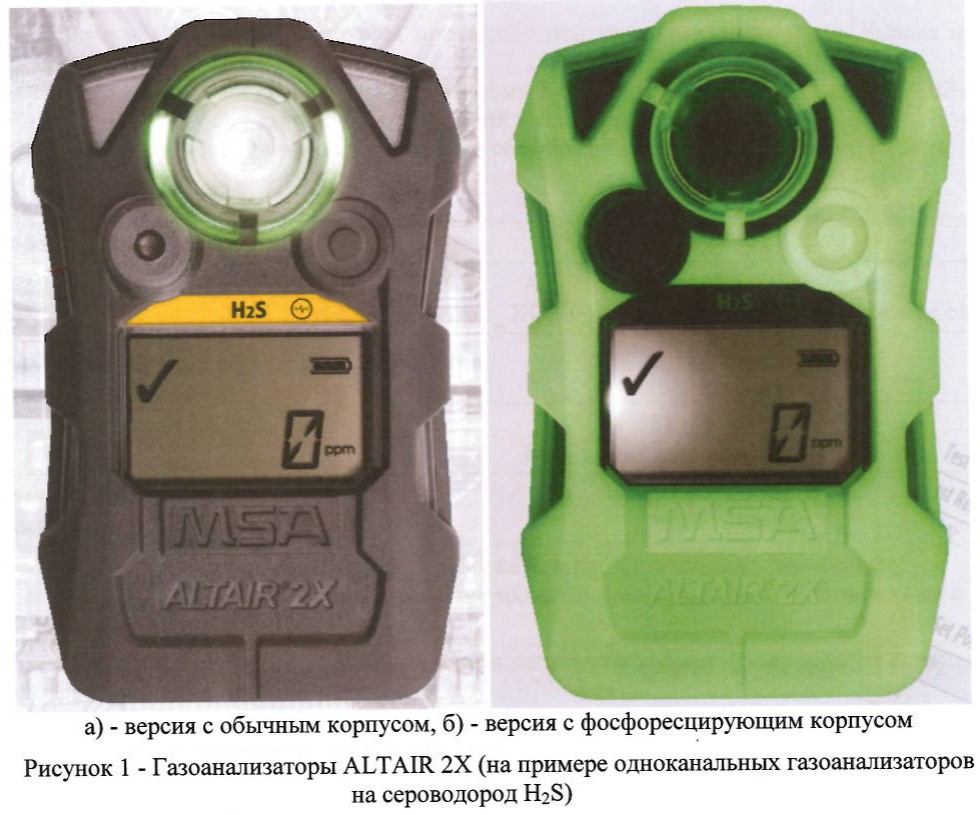

Исполнения ALTAIR 2X, 2XT и 2XP
Линейка ALTAIR 2X (Альтаир 2Х) включает одноканальные исполнения и двухканальные приборы ALTAIR 2XT. Контролируемые газы зависят от установленного датчика. Технология XCell Pulse и автономная функциональная проверка без баллона с испытательным газом относятся к исполнению ALTAIR 2XP. Эту возможность нельзя автоматически относить к любому прибору ALTAIR 2X; порядок проверки приведен в руководстве.
Цена и комплектация ALTAIR 2X
Для расчета цены укажите исполнение, нужный газ или пару газов, диапазон измерения и количество приборов. В предложении уточняются комплект поставки, документы и сведения о поверке, стоимость и срок отгрузки.
Документация и сертификаты
ДОКУМЕНТАЦИЯ
ALTAIR 2X
Полный текст · 8 разделов

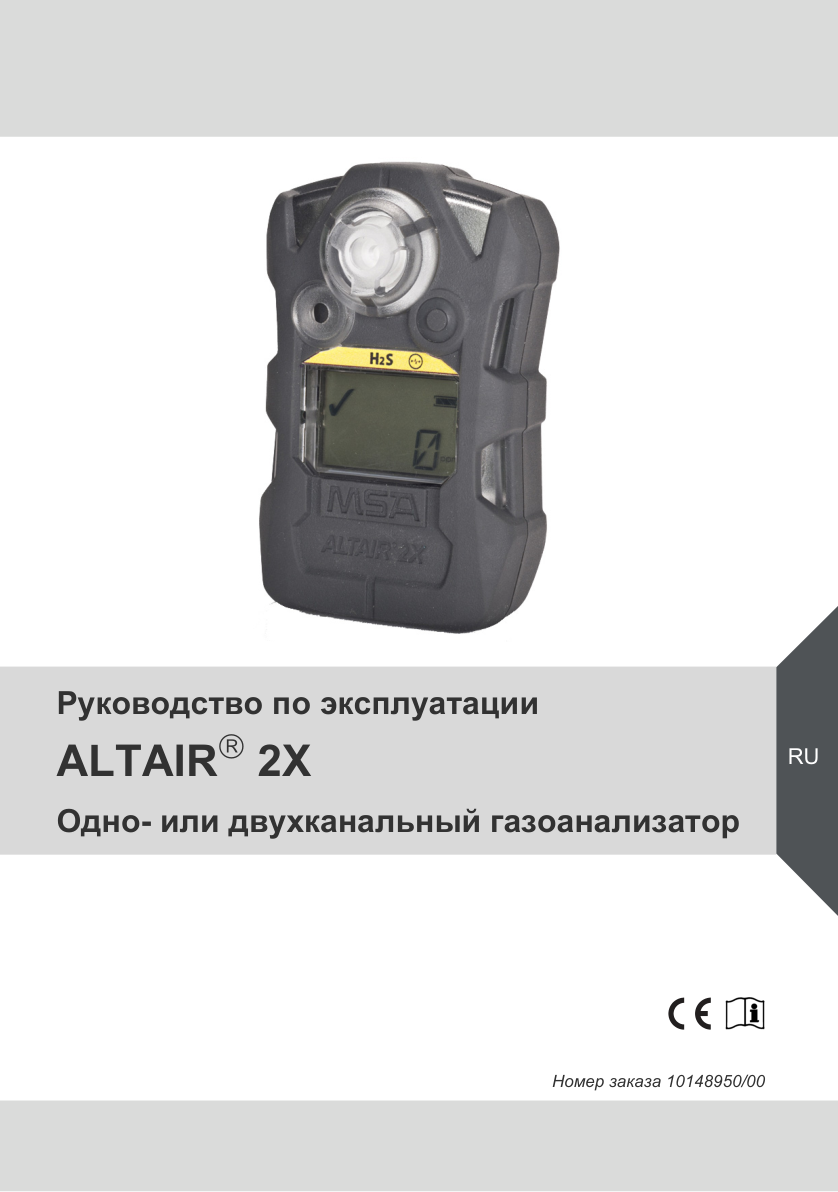

Обложка, выходные данные и содержание
Страница 1 PDF

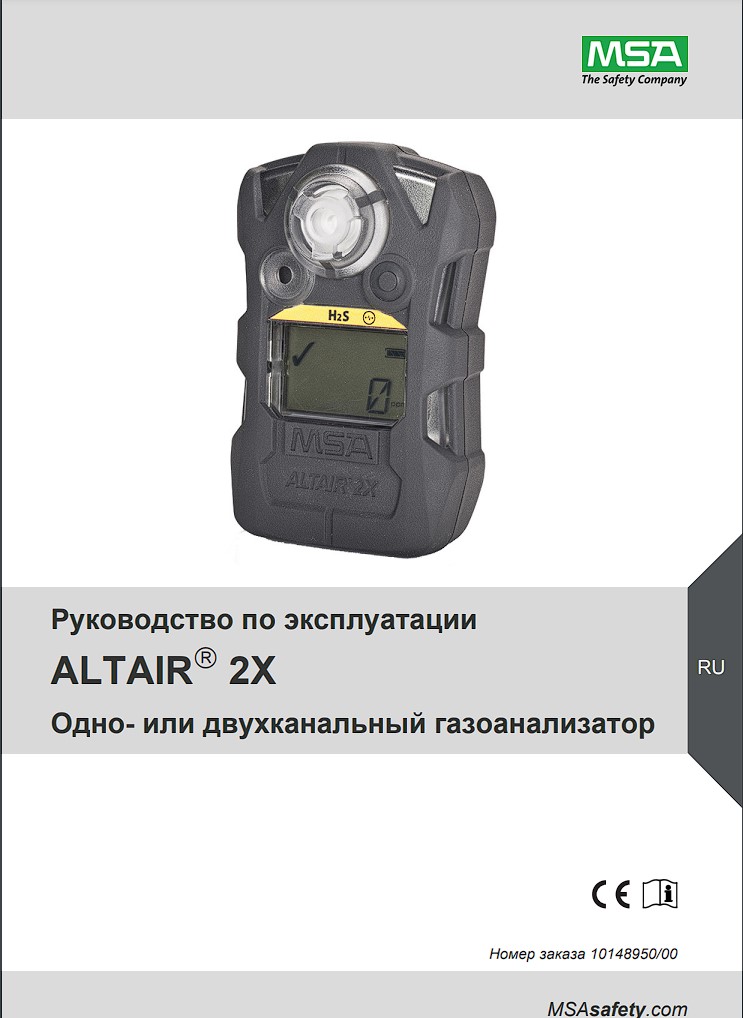

Руководство по эксплуатации
ALTAIR® 2X
RU
Одно- или двухканальный газоанализатор
Номер заказа 10148950/00
Исходная страница 1 PDF
Страница 2 PDF
Содержание
Содержание
1
Правила техники безопасности ..............................................................6
1.1 Надлежащее использование ..........................................................6
1.2 Информация об ответственности ...................................................7
1.4 Гарантия ...........................................................................................9
2
Описание ..................................................................................................11
2.1 Общий обзор ..................................................................................11
2.2 Показания на дисплее ...................................................................14

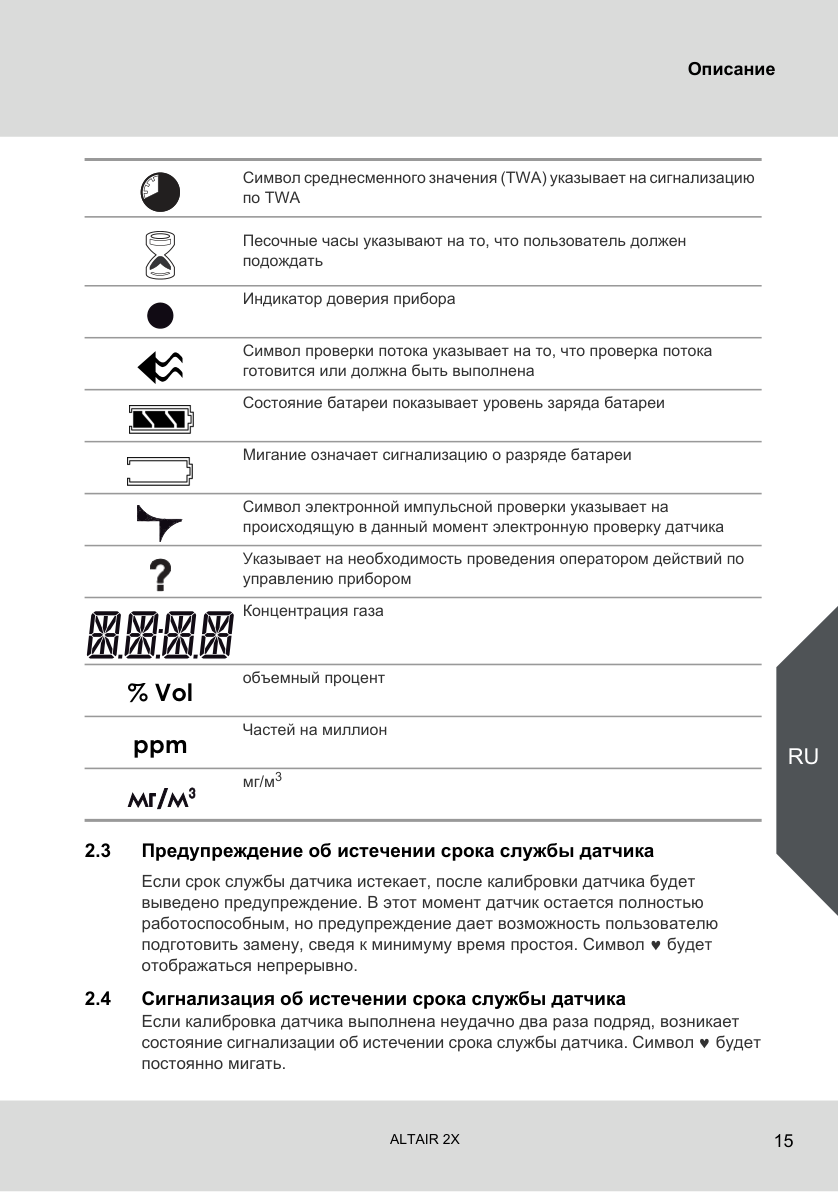

2.4 Сигнализация об истечении срока службы датчика ...................15
2.5 Подсветка .......................................................................................16

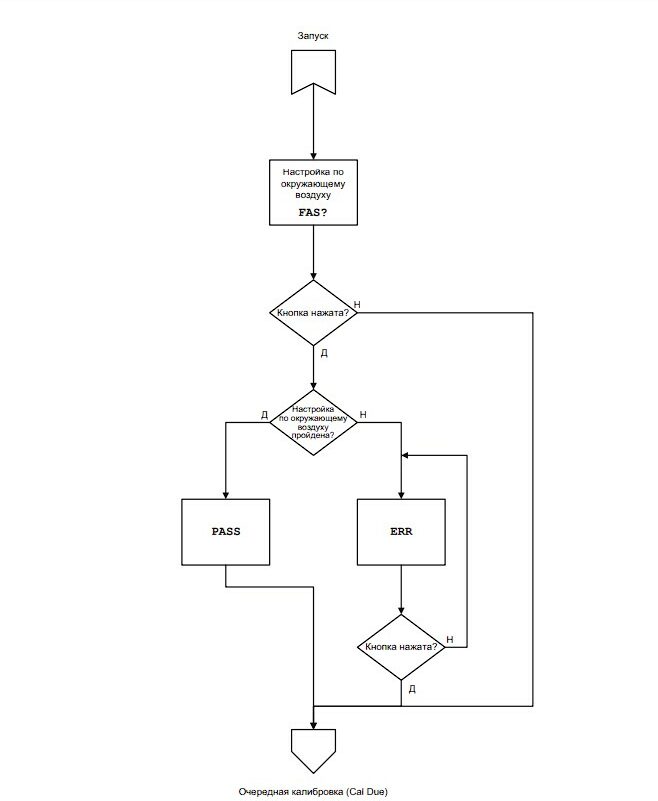

2.6 Настройка по окружающему воздуху (FAS) .................................16

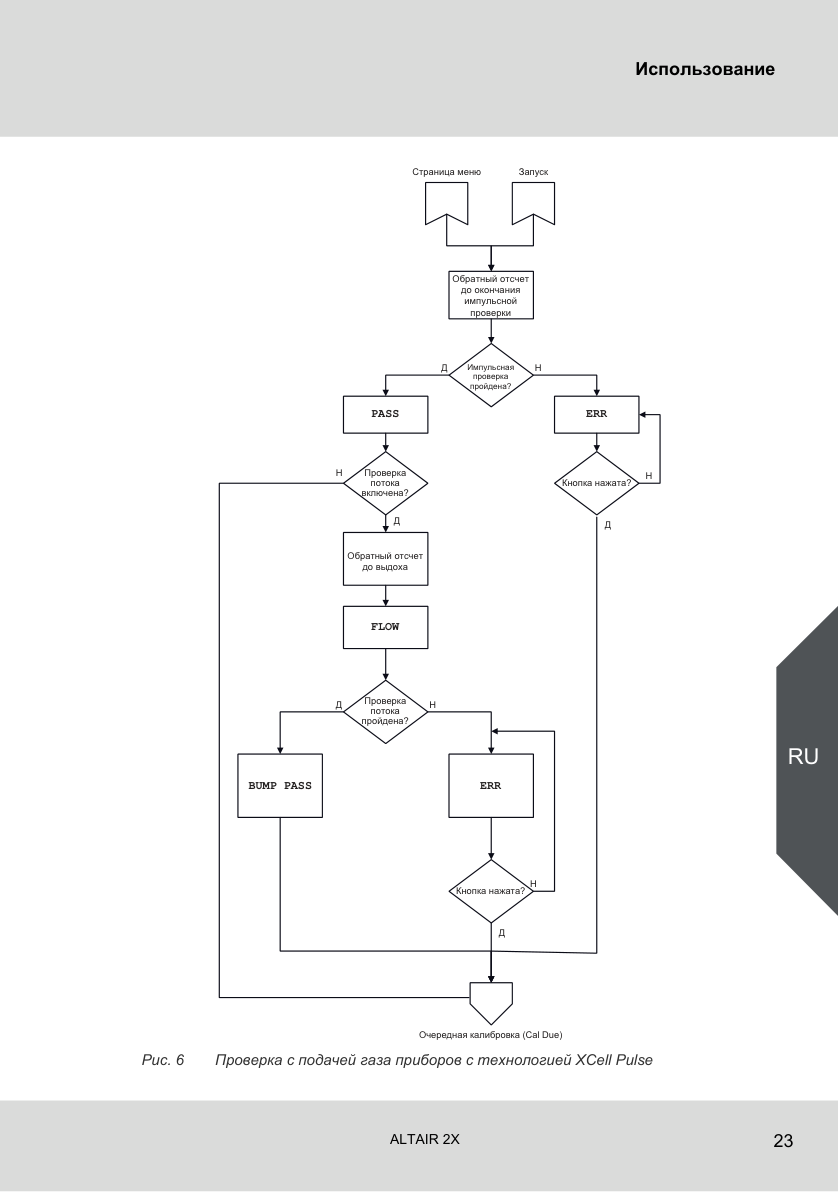

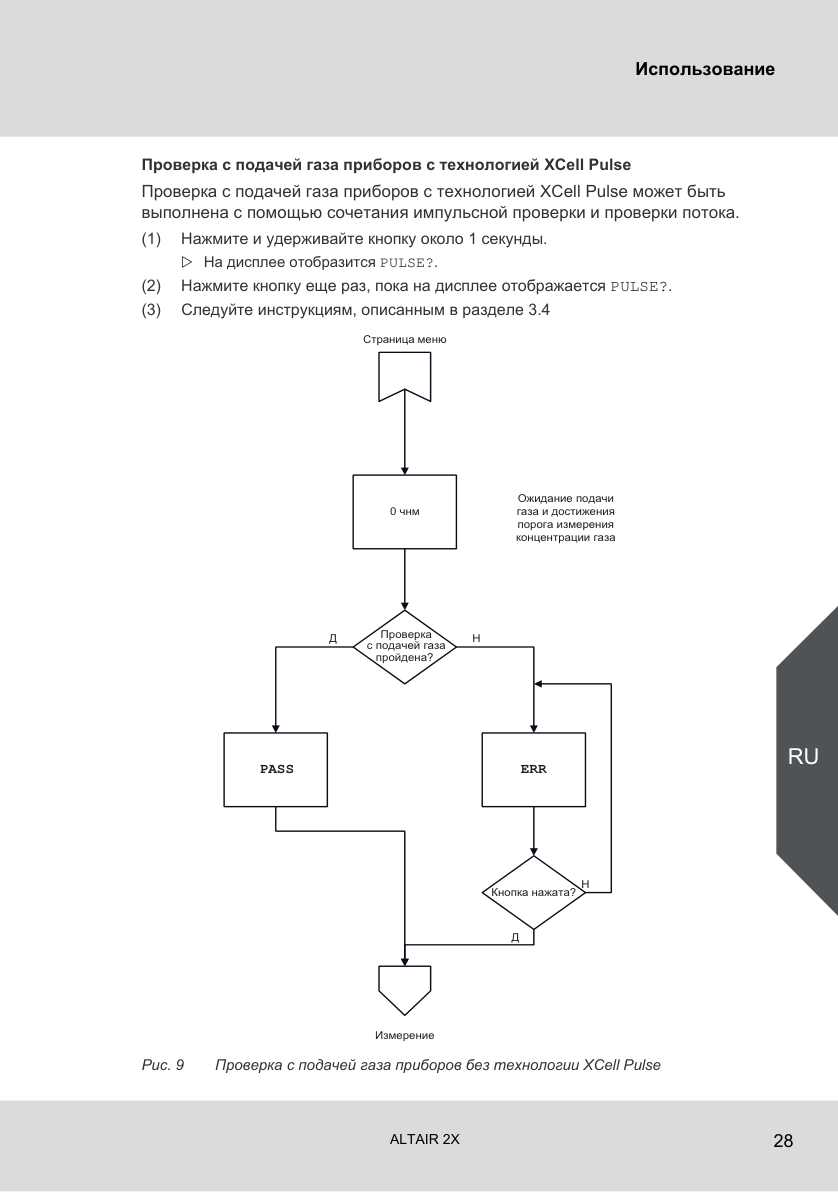

2.7 Проверка с подачей газа датчиков с технологией XCell Pulse ......16
3
Использование ........................................................................................16
3.1 Влияние окружающей среды ........................................................16
3.2 Настройка .......................................................................................16

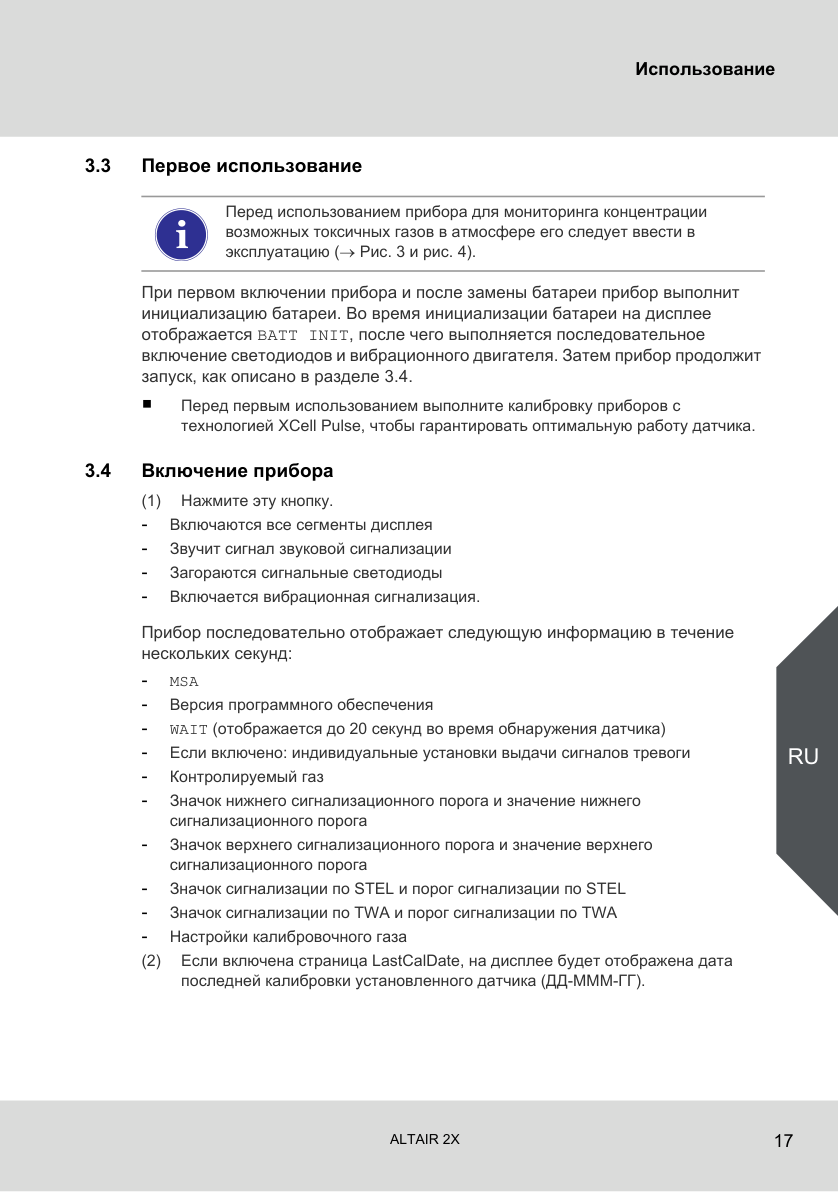

3.3 Первое использование ..................................................................17
RU
3.4 Включение прибора .......................................................................17
3.5 Проверки работоспособности перед эксплуатацией ..................25

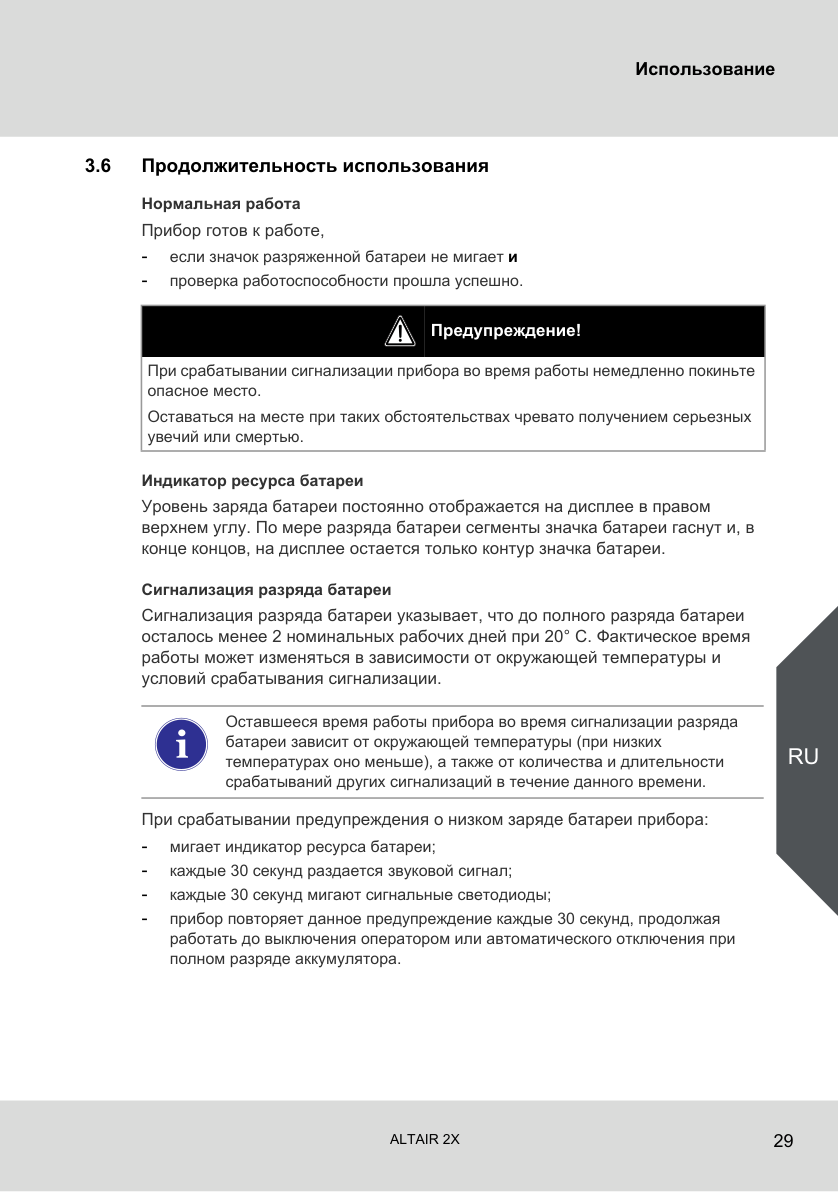

3.6 Продолжительность использования ............................................29
3.7 Контроль концентрации газа .........................................................31
3.8 Изменение сигнализационных порогов .......................................33
3.9 Отображение данных прибора .....................................................34

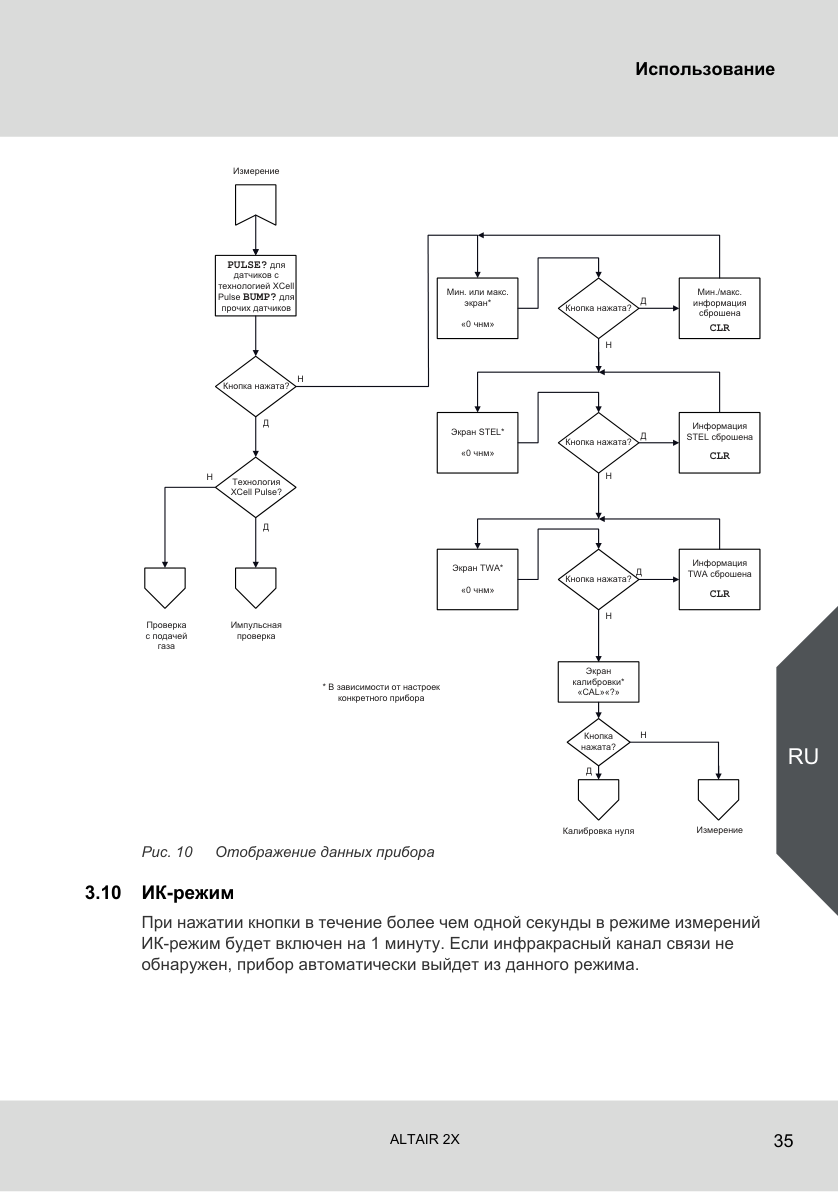

3.10 ИК-режим ........................................................................................35
3.11 Выключение прибора ....................................................................36
3.12 Протоколирование данных ...........................................................36
4 ALTAIR 2X
Исходная страница 2 PDF
Страница 3 PDF
Содержание

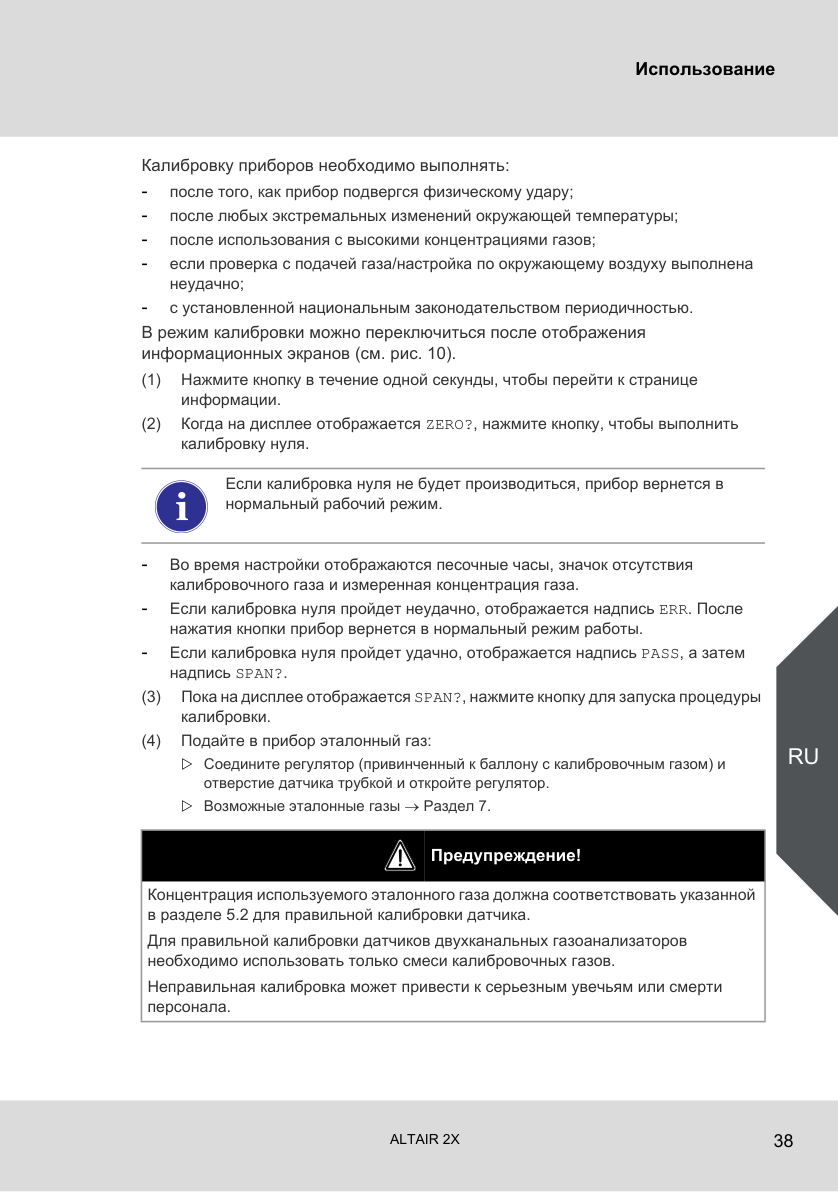

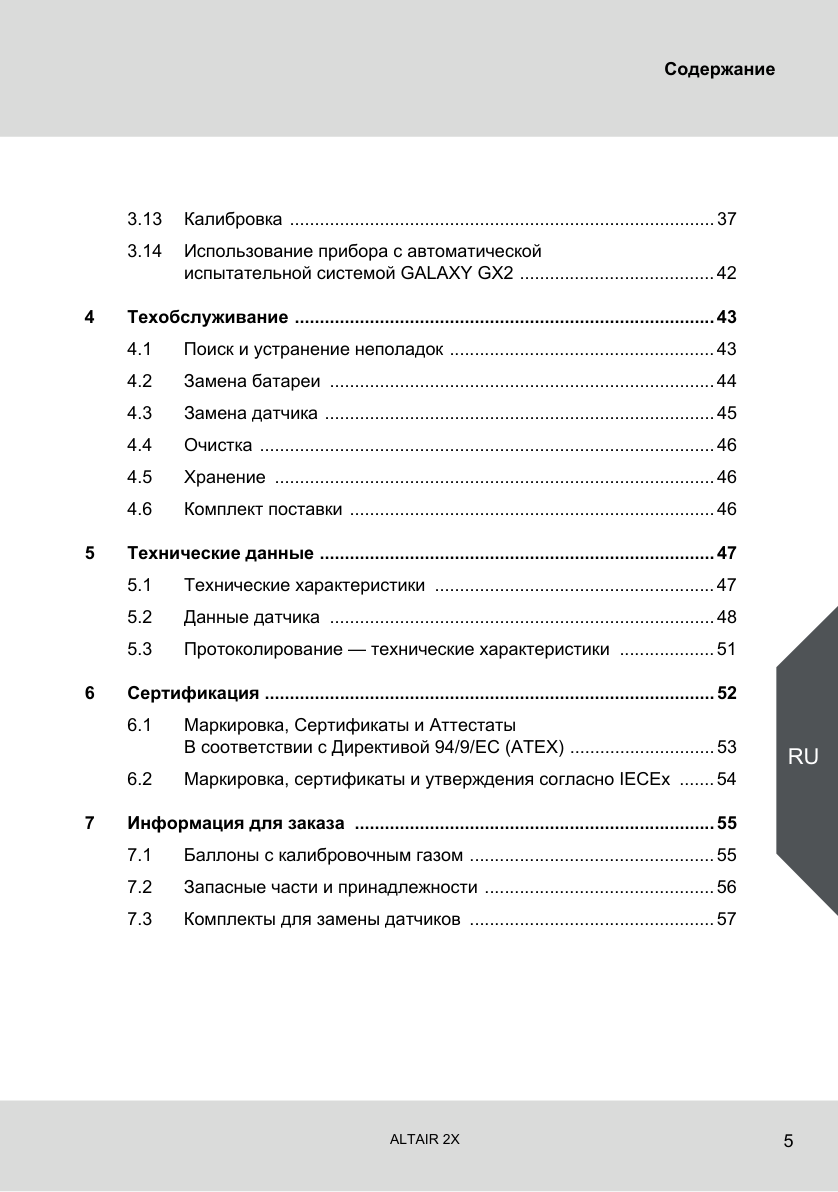

3.13 Калибровка .....................................................................................37
3.14 Использование прибора с автоматической испытательной системой GALAXY GX2 .......................................42
4
Техобслуживание ....................................................................................43

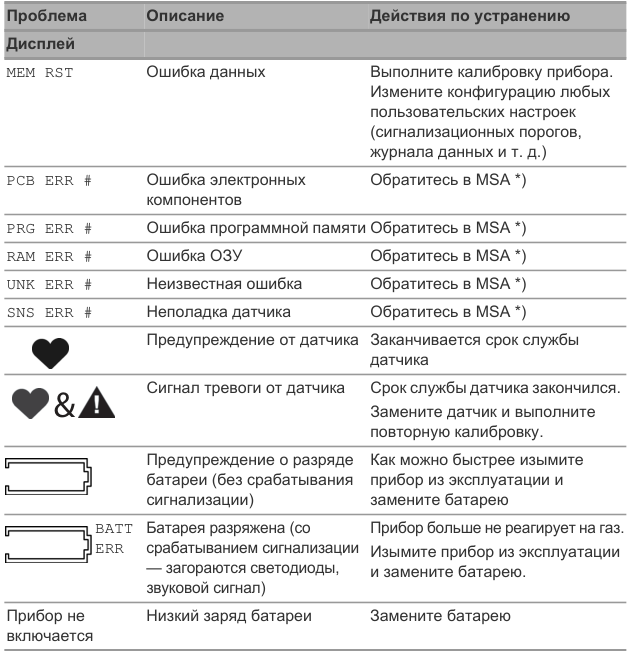

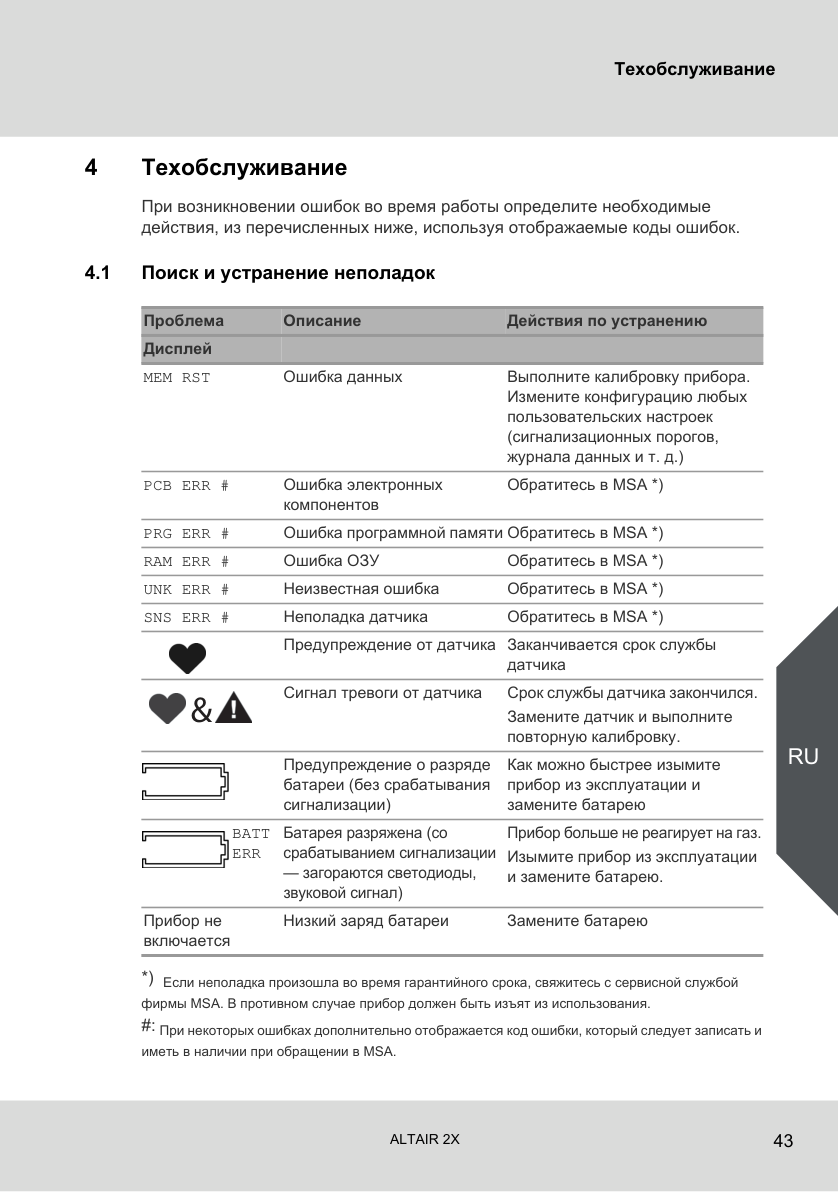

4.1 Поиск и устранение неполадок .....................................................43

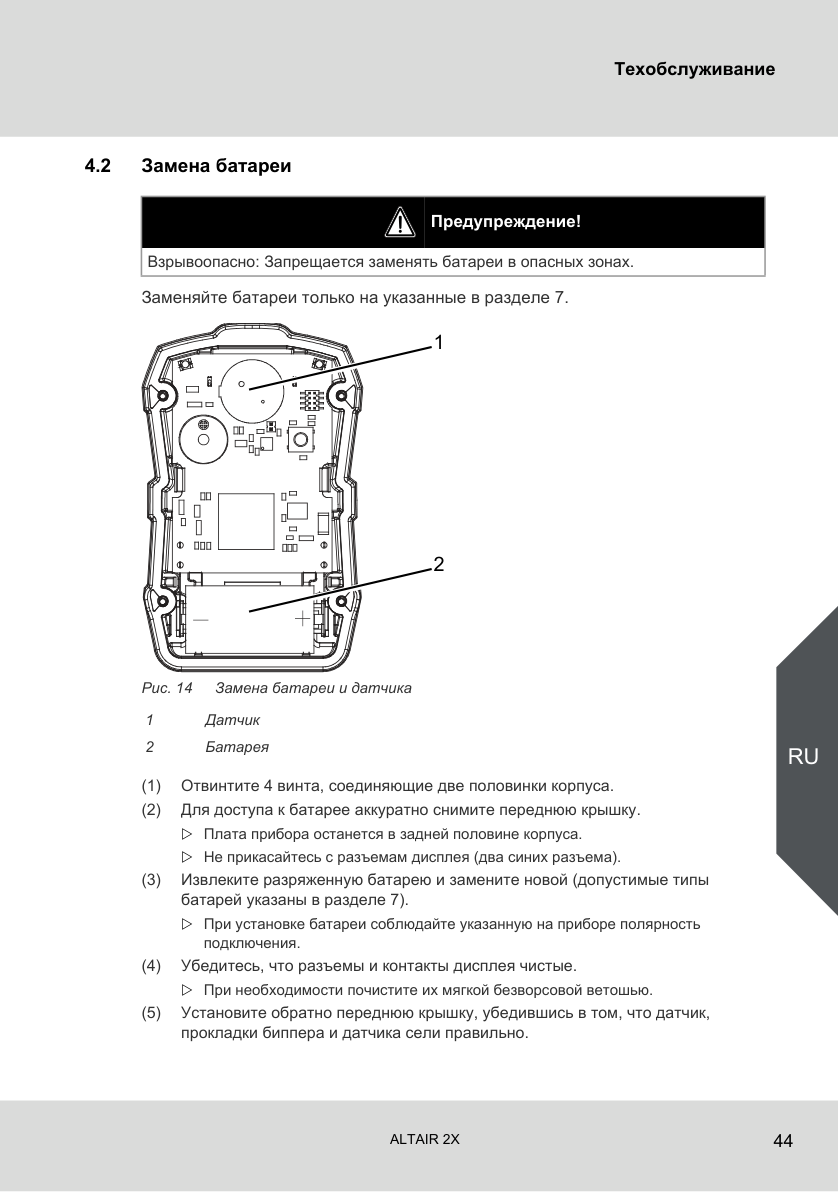

4.2 Замена батареи .............................................................................44
4.3 Замена датчика ..............................................................................45

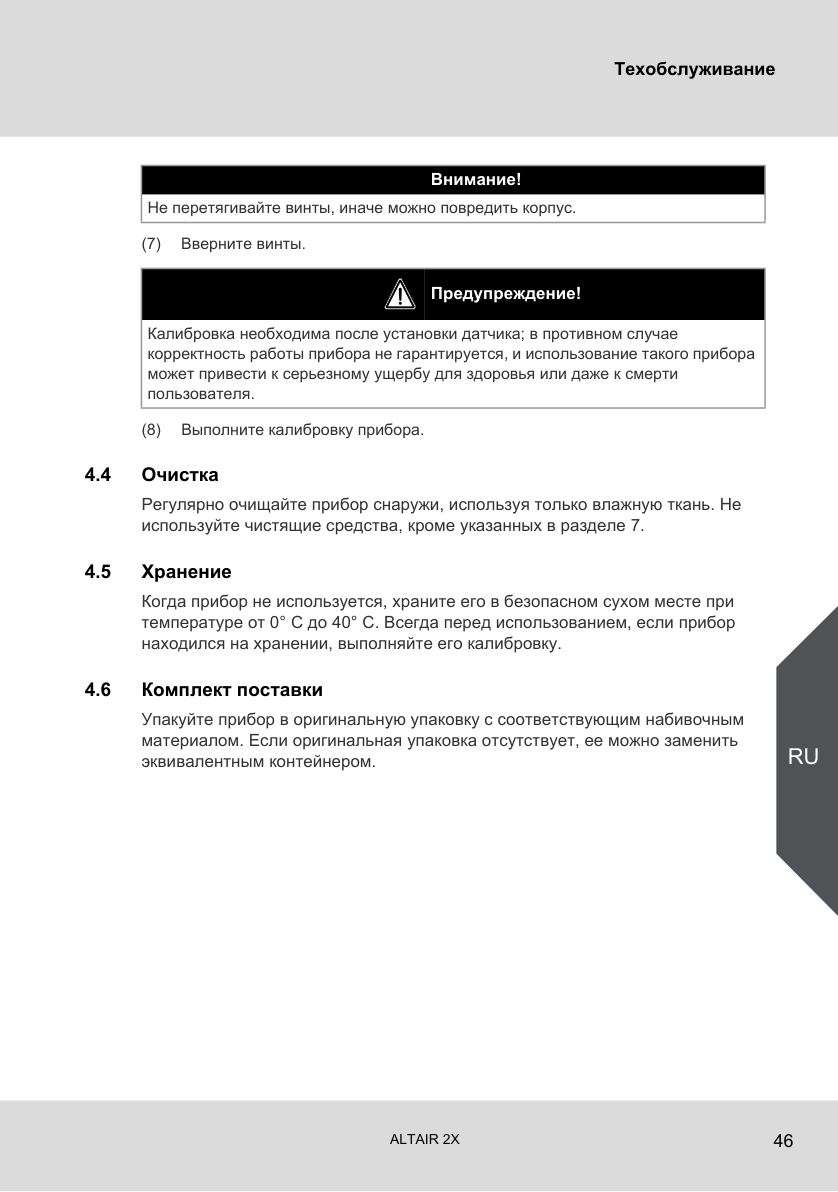

4.4 Очистка ...........................................................................................46
4.5 Хранение ........................................................................................46
4.6 Комплект поставки .........................................................................46
5
Технические данные ...............................................................................47

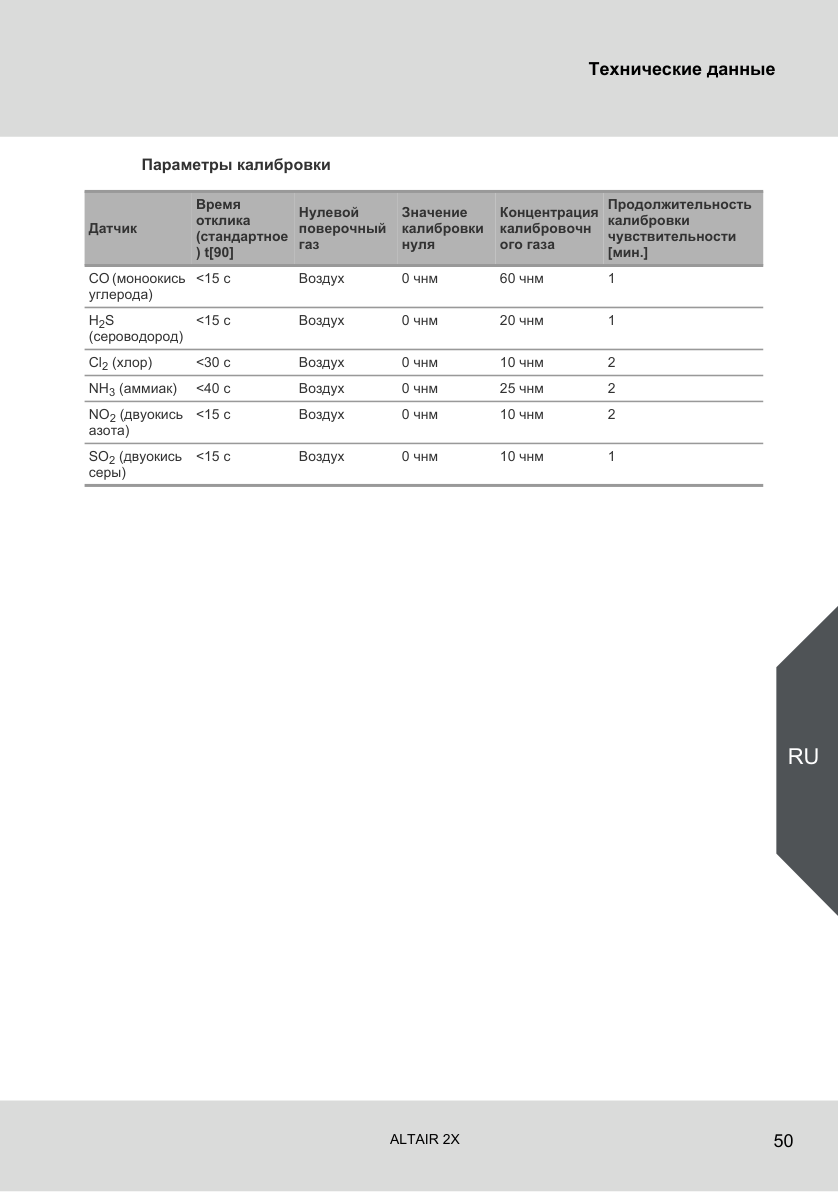

5.1 Технические характеристики ........................................................47

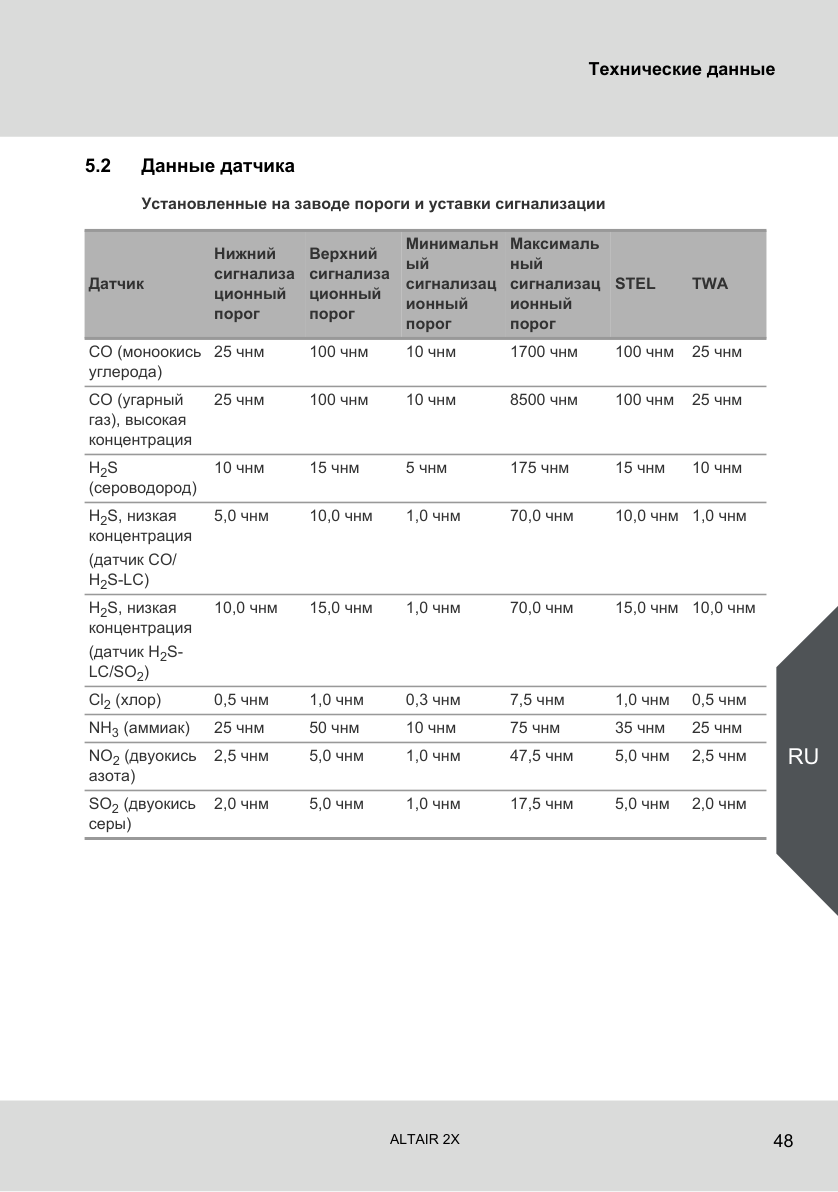

5.2 Данные датчика .............................................................................48

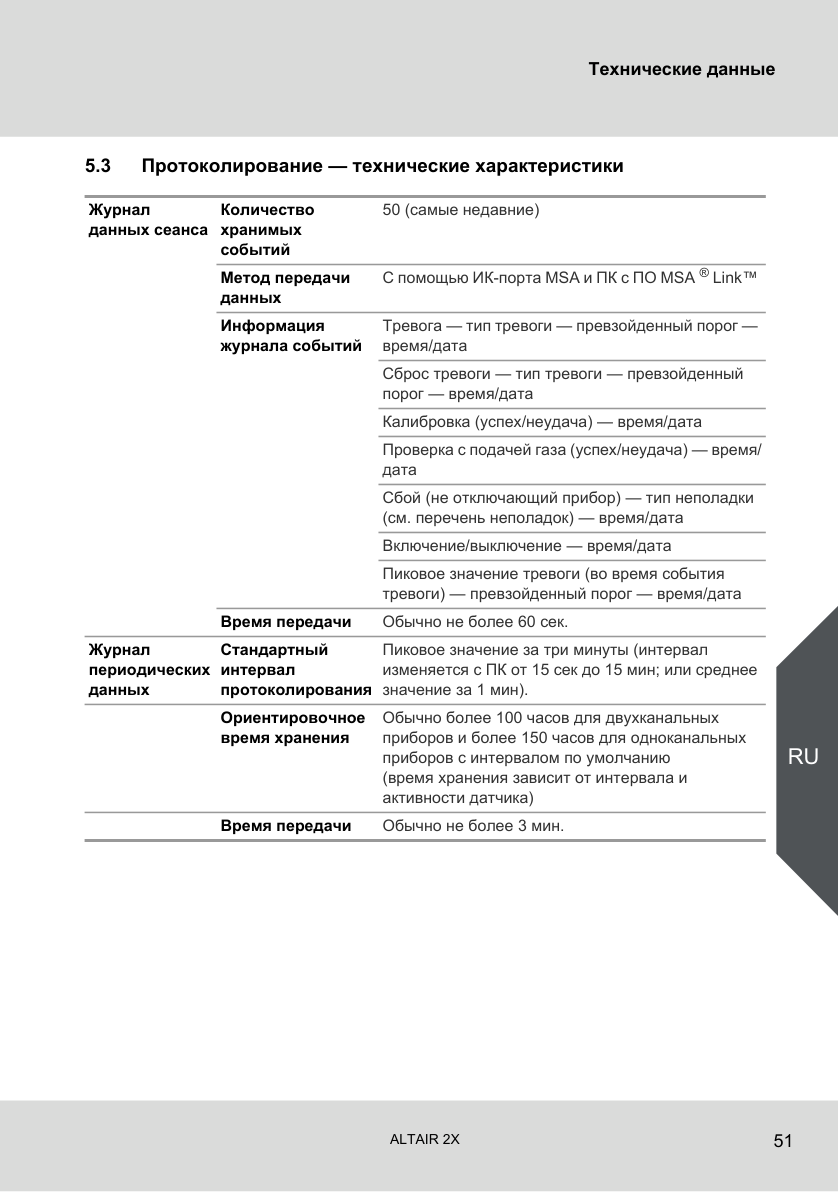

5.3 Протоколирование — технические характеристики ...................51
6
Сертификация ..........................................................................................52

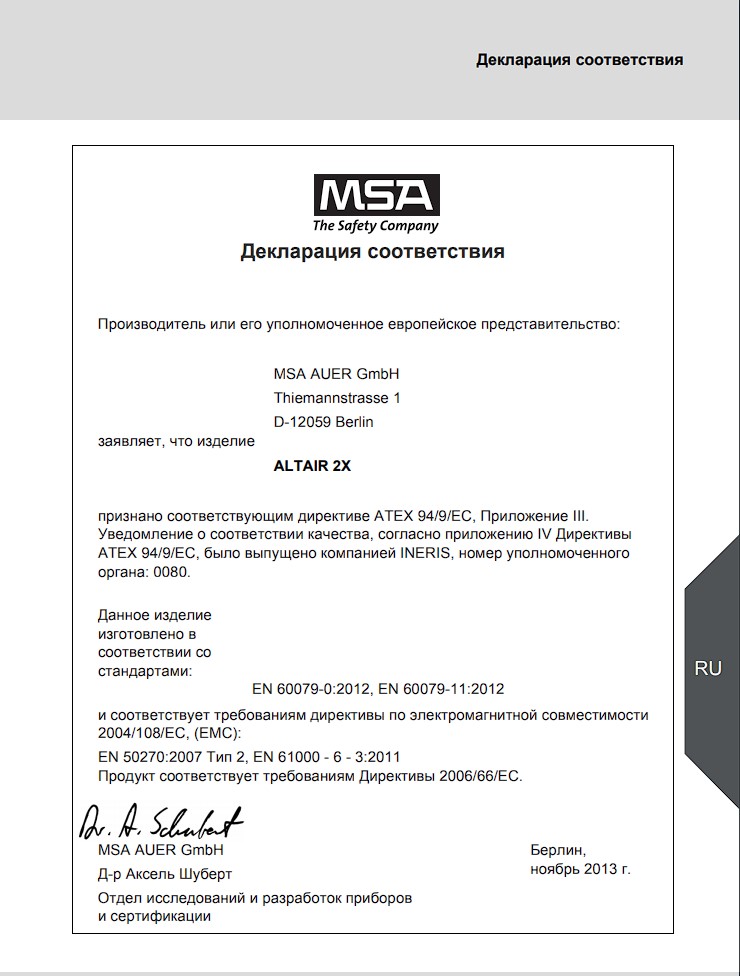

6.1 Маркировка, Сертификаты и Аттестаты В соответствии с Директивой 94/9/EC (ATEX) .............................53
RU
6.2 Маркировка, сертификаты и утверждения согласно IECEx .......54
7
Информация для заказа ........................................................................55

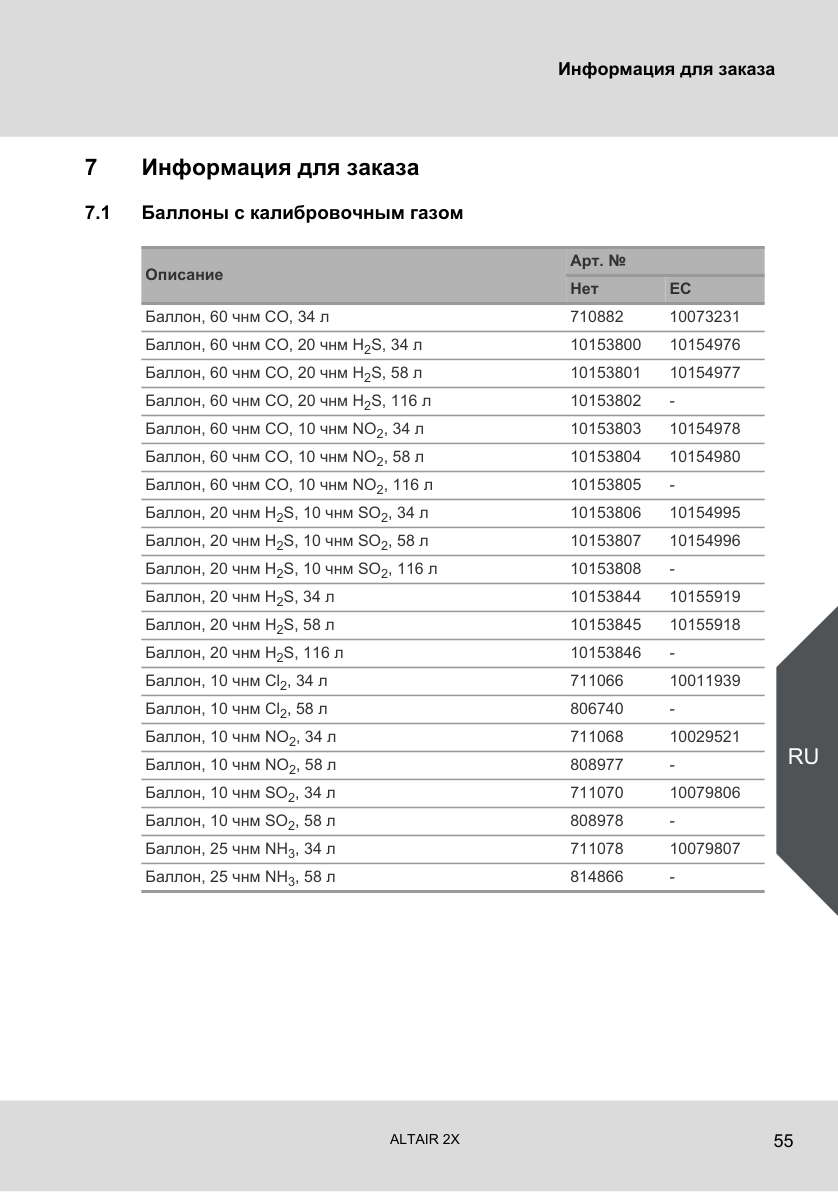

7.1 Баллоны с калибровочным газом .................................................55
7.2 Запасные части и принадлежности ..............................................56

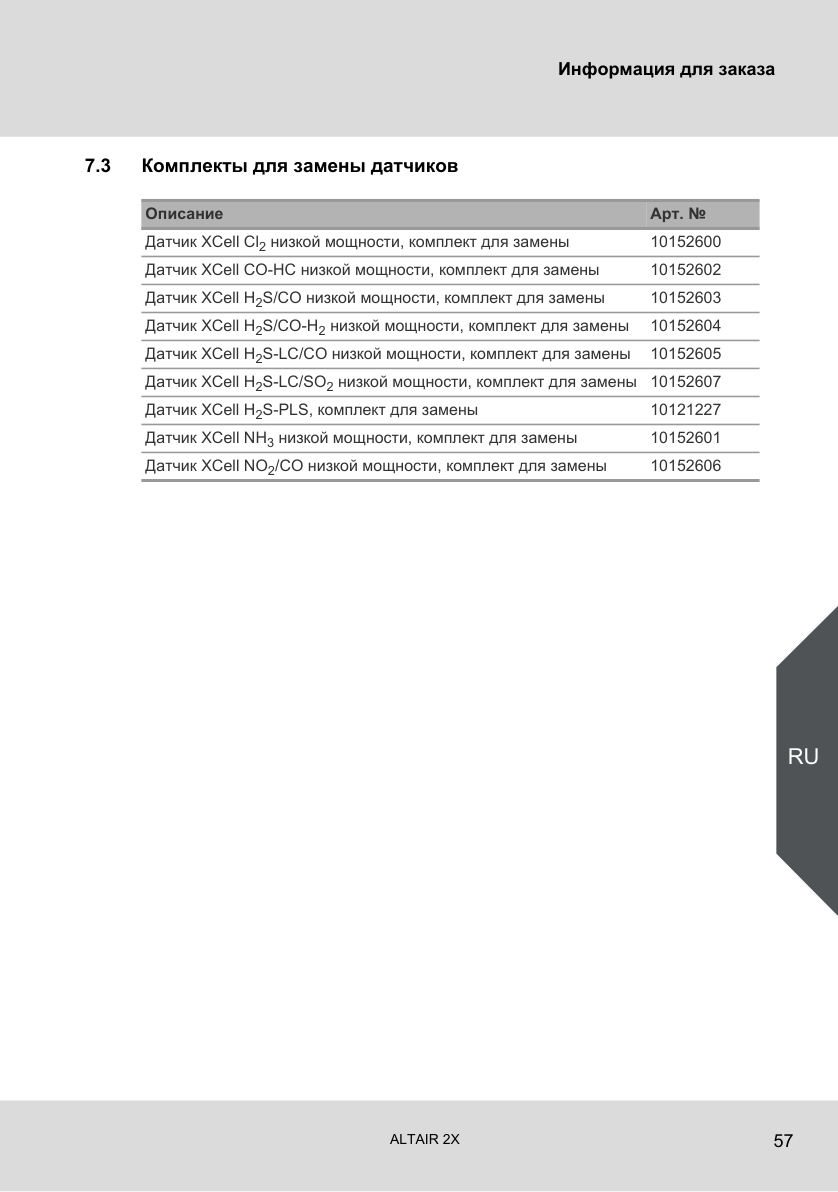

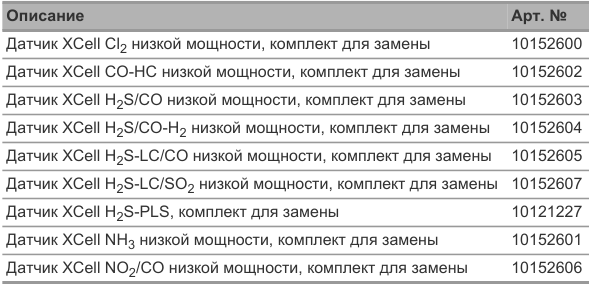

7.3 Комплекты для замены датчиков .................................................57
5 ALTAIR 2X
Исходная страница 3 PDF
1 Правила техники безопасности
Страница 4 PDF

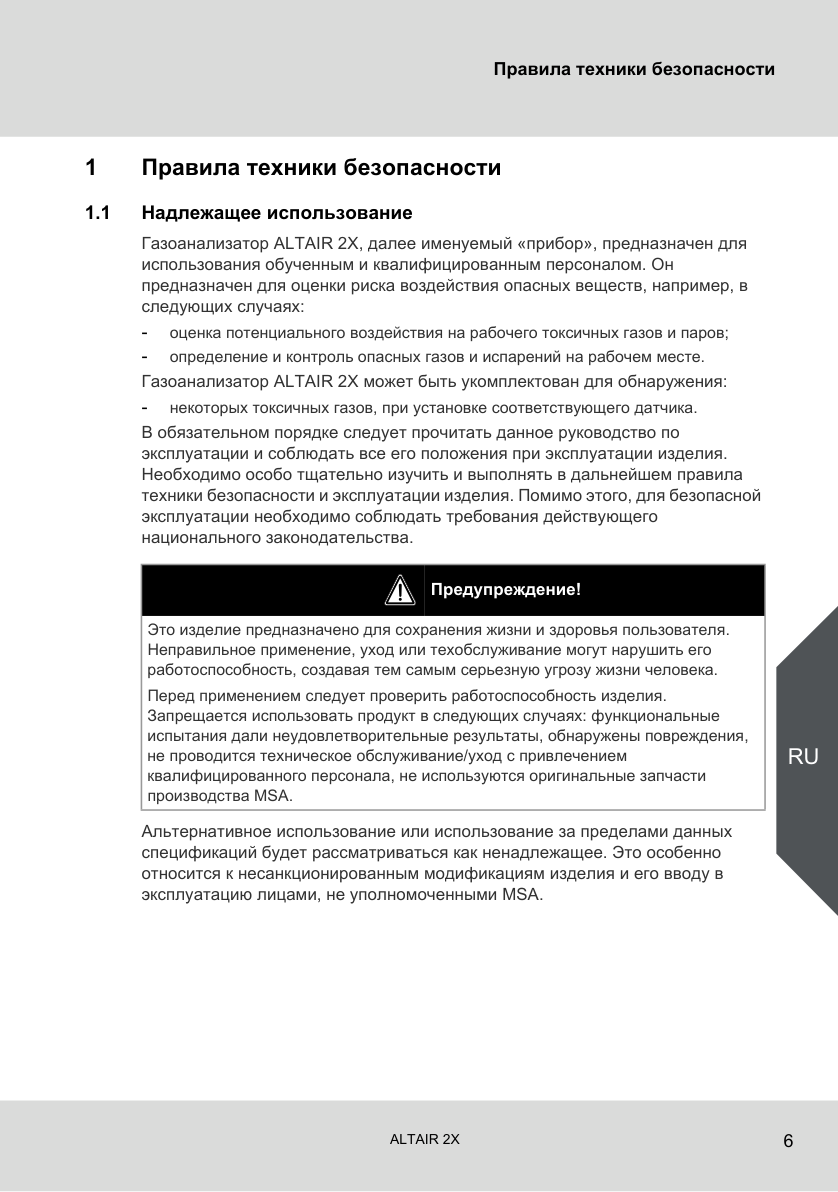

Правила техники безопасности
1
Правила техники безопасности
1.1
Надлежащее использование
Газоанализатор ALTAIR 2X, далее именуемый «прибор», предназначен для использования обученным и квалифицированным персоналом. Он предназначен для оценки риска воздействия опасных веществ, например, в следующих случаях: - оценка потенциального воздействия на рабочего токсичных газов и паров; - определение и контроль опасных газов и испарений на рабочем месте. Газоанализатор ALTAIR 2X может быть укомплектован для обнаружения: - некоторых токсичных газов, при установке соответствующего датчика. В обязательном порядке следует прочитать данное руководство по эксплуатации и соблюдать все его положения при эксплуатации изделия. Необходимо особо тщательно изучить и выполнять в дальнейшем правила техники безопасности и эксплуатации изделия. Помимо этого, для безопасной эксплуатации необходимо соблюдать требования действующего национального законодательства.
Это изделие предназначено для сохранения жизни и здоровья пользователя. Неправильное применение, уход или техобслуживание могут нарушить его работоспособность, создавая тем самым серьезную угрозу жизни человека.
Перед применением следует проверить работоспособность изделия. Запрещается использовать продукт в следующих случаях: функциональные испытания дали неудовлетворительные результаты, обнаружены повреждения, не проводится техническое обслуживание/уход с привлечением квалифицированного персонала, не используются оригинальные запчасти производства MSA.
RU
Альтернативное использование или использование за пределами данных спецификаций будет рассматриваться как ненадлежащее. Это особенно относится к несанкционированным модификациям изделия и его вводу в эксплуатацию лицами, не уполномоченными MSA.
6 ALTAIR 2X
Исходная страница 4 PDF
Страница 5 PDF

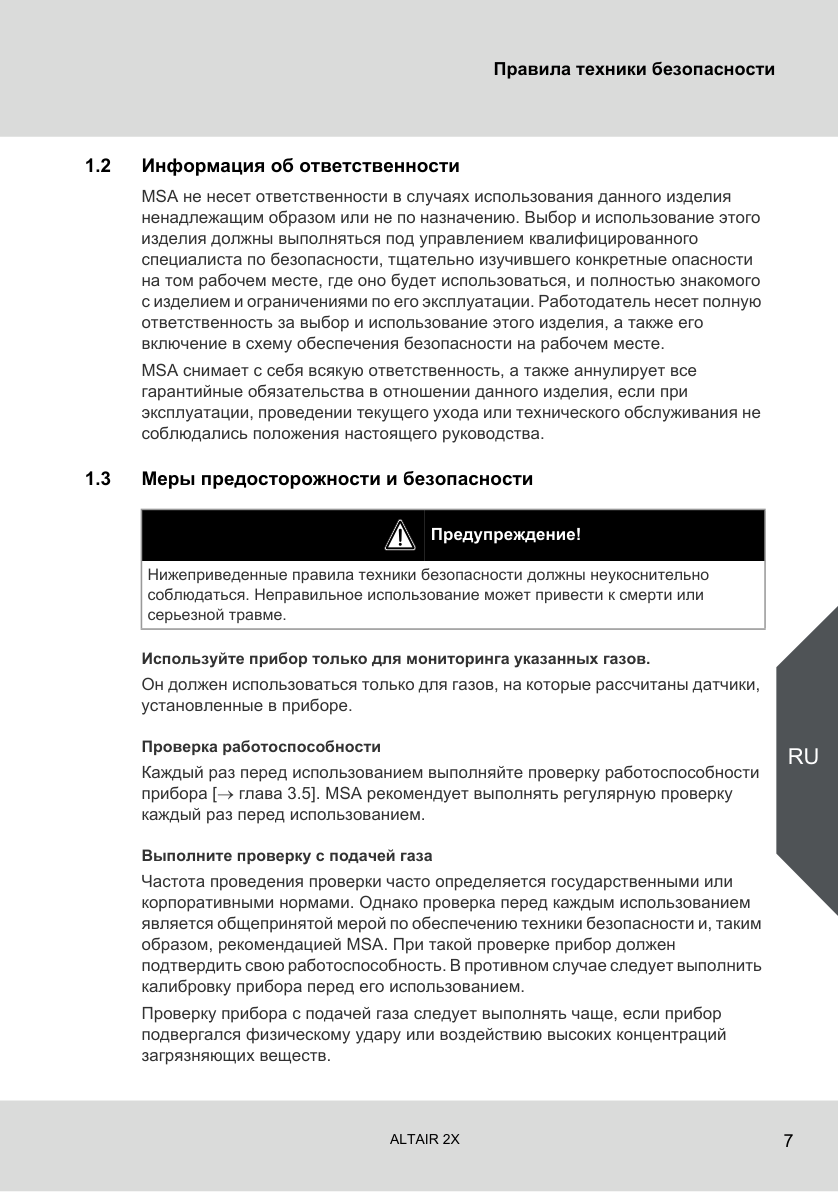

Правила техники безопасности
1.2
Информация об ответственности
MSA не несет ответственности в случаях использования данного изделия ненадлежащим образом или не по назначению. Выбор и использование этого изделия должны выполняться под управлением квалифицированного специалиста по безопасности, тщательно изучившего конкретные опасности на том рабочем месте, где оно будет использоваться, и полностью знакомого с изделием и ограничениями по его эксплуатации. Работодатель несет полную ответственность за выбор и использование этого изделия, а также его включение в схему обеспечения безопасности на рабочем месте.
MSA снимает с себя всякую ответственность, а также аннулирует все гарантийные обязательства в отношении данного изделия, если при эксплуатации, проведении текущего ухода или технического обслуживания не соблюдались положения настоящего руководства.
Нижеприведенные правила техники безопасности должны неукоснительно соблюдаться. Неправильное использование может привести к смерти или серьезной травме.
Используйте прибор только для мониторинга указанных газов.
Он должен использоваться только для газов, на которые рассчитаны датчики, установленные в приборе.
Проверка работоспособности
RU
Каждый раз перед использованием выполняйте проверку работоспособности прибора [→глава 3.5]. MSA рекомендует выполнять регулярную проверку каждый раз перед использованием.
Выполните проверку с подачей газа
Частота проведения проверки часто определяется государственными или корпоративными нормами. Однако проверка перед каждым использованием является общепринятой мерой по обеспечению техники безопасности и, таким образом, рекомендацией MSA. При такой проверке прибор должен подтвердить свою работоспособность. В противном случае следует выполнить калибровку прибора перед его использованием.
Проверку прибора с подачей газа следует выполнять чаще, если прибор подвергался физическому удару или воздействию высоких концентраций загрязняющих веществ.
7 ALTAIR 2X
Исходная страница 5 PDF
Страница 6 PDF

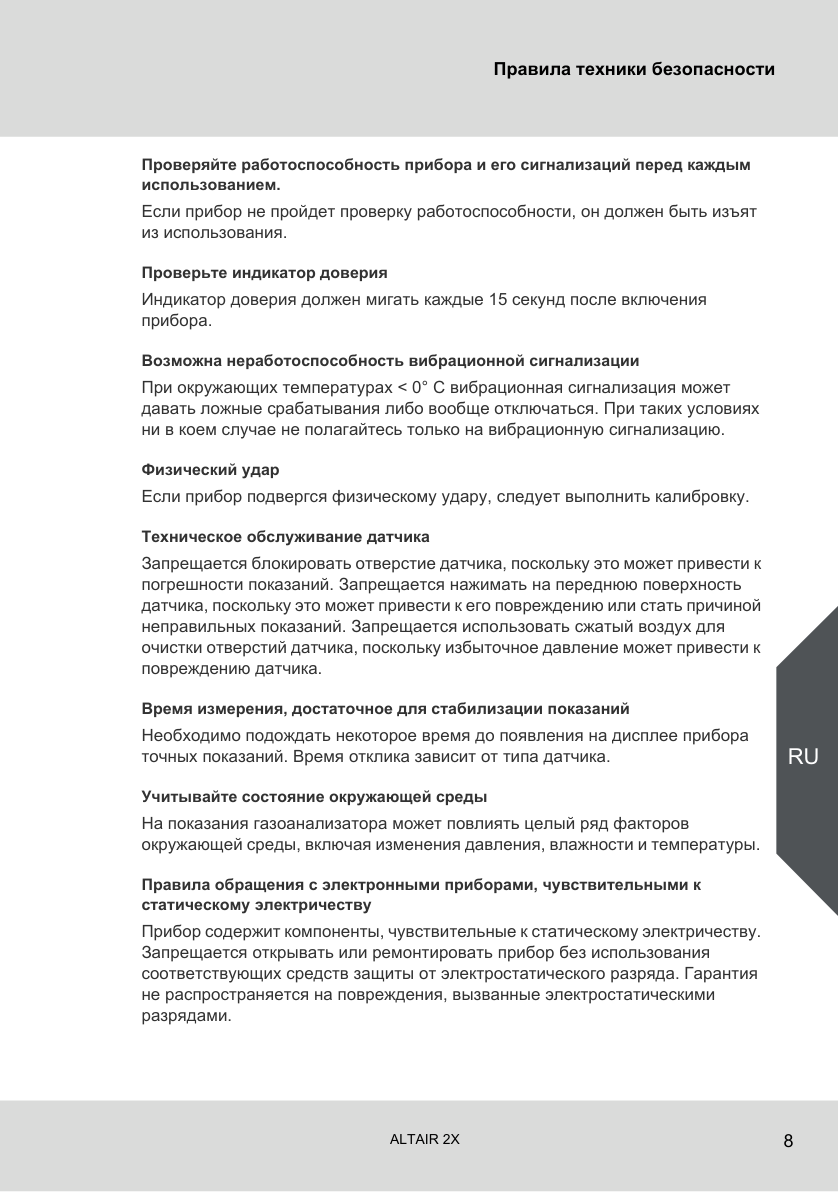

Правила техники безопасности
Проверяйте работоспособность прибора и его сигнализаций перед каждым
использованием.
Если прибор не пройдет проверку работоспособности, он должен быть изъят из использования.
Проверьте индикатор доверия
Индикатор доверия должен мигать каждые 15 секунд после включения прибора.
Возможна неработоспособность вибрационной сигнализации
При окружающих температурах < 0° C вибрационная сигнализация может давать ложные срабатывания либо вообще отключаться. При таких условиях ни в коем случае не полагайтесь только на вибрационную сигнализацию.
Физический удар
Если прибор подвергся физическому удару, следует выполнить калибровку.
Техническое обслуживание датчика
Запрещается блокировать отверстие датчика, поскольку это может привести к погрешности показаний. Запрещается нажимать на переднюю поверхность датчика, поскольку это может привести к его повреждению или стать причиной неправильных показаний. Запрещается использовать сжатый воздух для очистки отверстий датчика, поскольку избыточное давление может привести к повреждению датчика.
Время измерения, достаточное для стабилизации показаний
Необходимо подождать некоторое время до появления на дисплее прибора точных показаний. Время отклика зависит от типа датчика.
RU
Учитывайте состояние окружающей среды
На показания газоанализатора может повлиять целый ряд факторов окружающей среды, включая изменения давления, влажности и температуры.
Правила обращения с электронными приборами, чувствительными к
статическому электричеству
Прибор содержит компоненты, чувствительные к статическому электричеству. Запрещается открывать или ремонтировать прибор без использования соответствующих средств защиты от электростатического разряда. Гарантия не распространяется на повреждения, вызванные электростатическими разрядами.
8 ALTAIR 2X
Исходная страница 6 PDF
Страница 7 PDF
Правила техники безопасности
Соблюдение положений нормативной документации, относящихся к изделию
Соблюдайте все применимые национальные нормы, действующие в стране использования.
Соблюдайте гарантийные нормы
Гарантия, предоставляемая компанией Mine Safety Appliances Company в отношении изделия, теряет силу, если эксплуатация или обслуживание изделия происходили с нарушением инструкций данного руководства. Соблюдайте инструкции для защиты себя и других. Пишите или звоните нам перед началом использования, если у вас есть вопросы, касающиеся данного оборудования, или если вам необходима любая дополнительная информация, касающаяся эксплуатации или обслуживания.

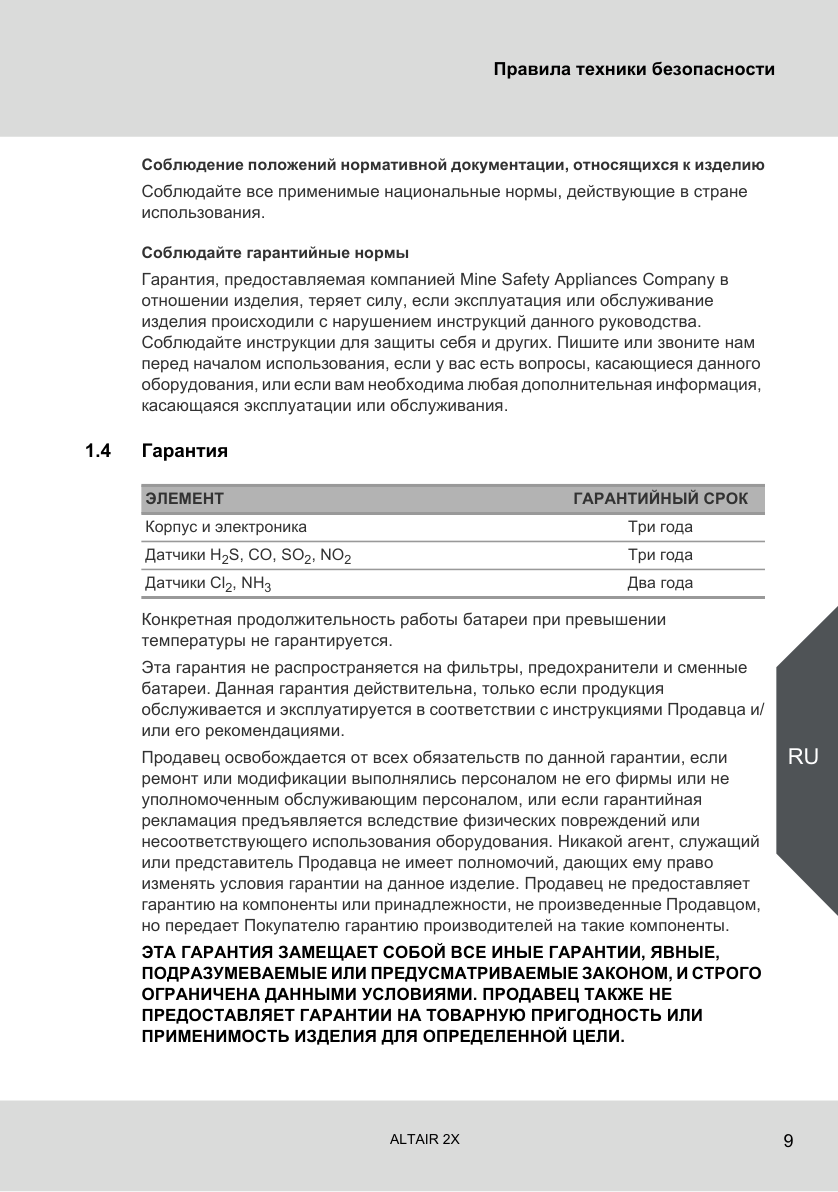

1.4
Гарантия
Текст области с сохранением колонок и переносов
ЭЛЕМЕНТ ГАРАНТИЙНЫЙ СРОК Корпус и электроника Три года Датчики H2S, CO, SO2, NO2 Три года Датчики Cl2, NH3 Два года
Конкретная продолжительность работы батареи при превышении температуры не гарантируется.
Эта гарантия не распространяется на фильтры, предохранители и сменные батареи. Данная гарантия действительна, только если продукция обслуживается и эксплуатируется в соответствии с инструкциями Продавца и/ или его рекомендациями.
RU
Продавец освобождается от всех обязательств по данной гарантии, если ремонт или модификации выполнялись персоналом не его фирмы или не уполномоченным обслуживающим персоналом, или если гарантийная рекламация предъявляется вследствие физических повреждений или несоответствующего использования оборудования. Никакой агент, служащий или представитель Продавца не имеет полномочий, дающих ему право изменять условия гарантии на данное изделие. Продавец не предоставляет гарантию на компоненты или принадлежности, не произведенные Продавцом, но передает Покупателю гарантию производителей на такие компоненты.
ЭТА ГАРАНТИЯ ЗАМЕЩАЕТ СОБОЙ ВСЕ ИНЫЕ ГАРАНТИИ, ЯВНЫЕ,
ПОДРАЗУМЕВАЕМЫЕ ИЛИ ПРЕДУСМАТРИВАЕМЫЕ ЗАКОНОМ, И СТРОГО
ОГРАНИЧЕНА ДАННЫМИ УСЛОВИЯМИ. ПРОДАВЕЦ ТАКЖЕ НЕ
ПРЕДОСТАВЛЯЕТ ГАРАНТИИ НА ТОВАРНУЮ ПРИГОДНОСТЬ ИЛИ
ПРИМЕНИМОСТЬ ИЗДЕЛИЯ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ.
9 ALTAIR 2X
Исходная страница 7 PDF
2 Описание
Страница 8 PDF
Правила техники безопасности

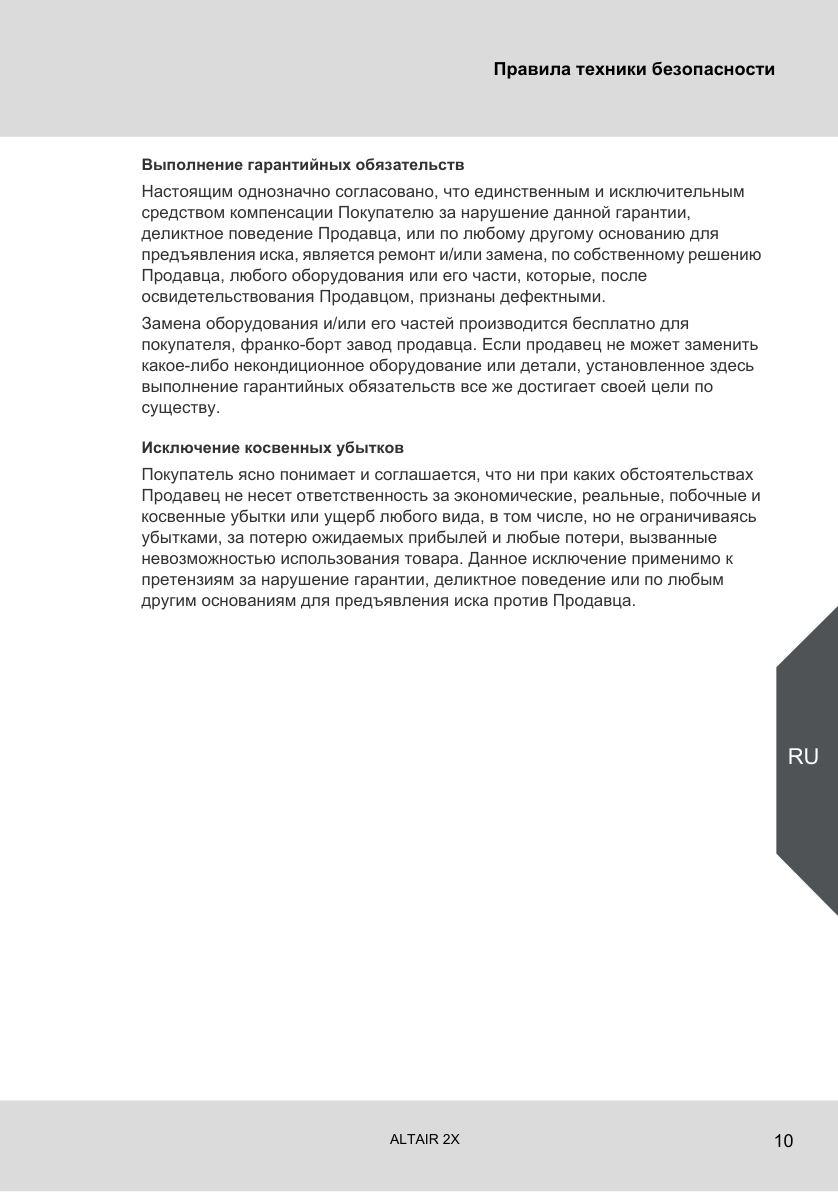

Выполнение гарантийных обязательств
Настоящим однозначно согласовано, что единственным и исключительным средством компенсации Покупателю за нарушение данной гарантии, деликтное поведение Продавца, или по любому другому основанию для предъявления иска, является ремонт и/или замена, по собственному решению Продавца, любого оборудования или его части, которые, после освидетельствования Продавцом, признаны дефектными.
Замена оборудования и/или его частей производится бесплатно для покупателя, франко-борт завод продавца. Если продавец не может заменить какое-либо некондиционное оборудование или детали, установленное здесь выполнение гарантийных обязательств все же достигает своей цели по существу.
Исключение косвенных убытков
Покупатель ясно понимает и соглашается, что ни при каких обстоятельствах Продавец не несет ответственность за экономические, реальные, побочные и косвенные убытки или ущерб любого вида, в том числе, но не ограничиваясь убытками, за потерю ожидаемых прибылей и любые потери, вызванные невозможностью использования товара. Данное исключение применимо к претензиям за нарушение гарантии, деликтное поведение или по любым другим основаниям для предъявления иска против Продавца.
RU
10 ALTAIR 2X
Исходная страница 8 PDF
Страница 9 PDF
Описание
2
Описание
2.1
Общий обзор
2 1 1
3
4
8
5
7
6
RU

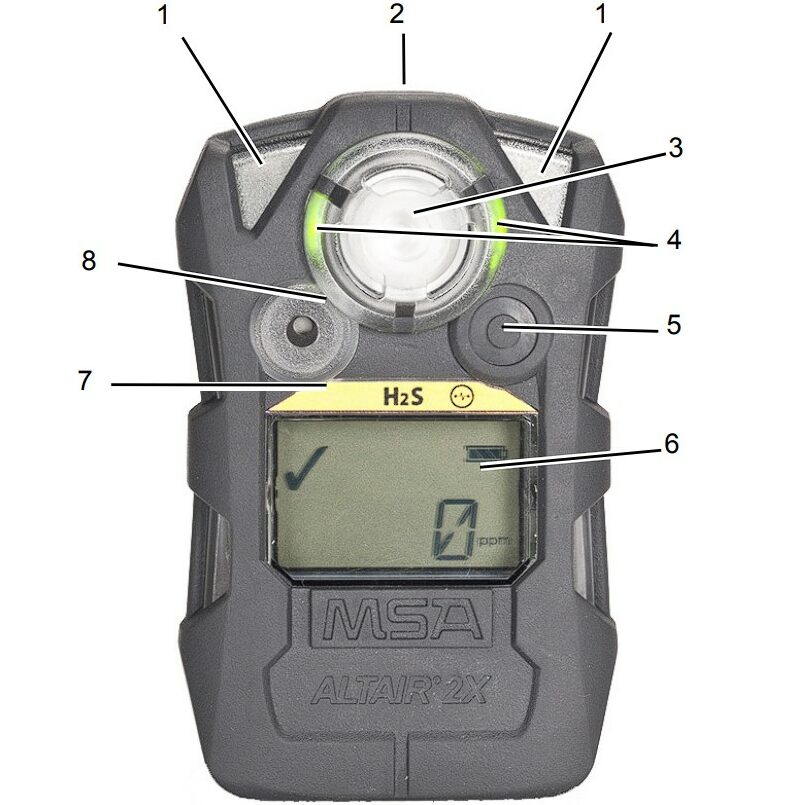

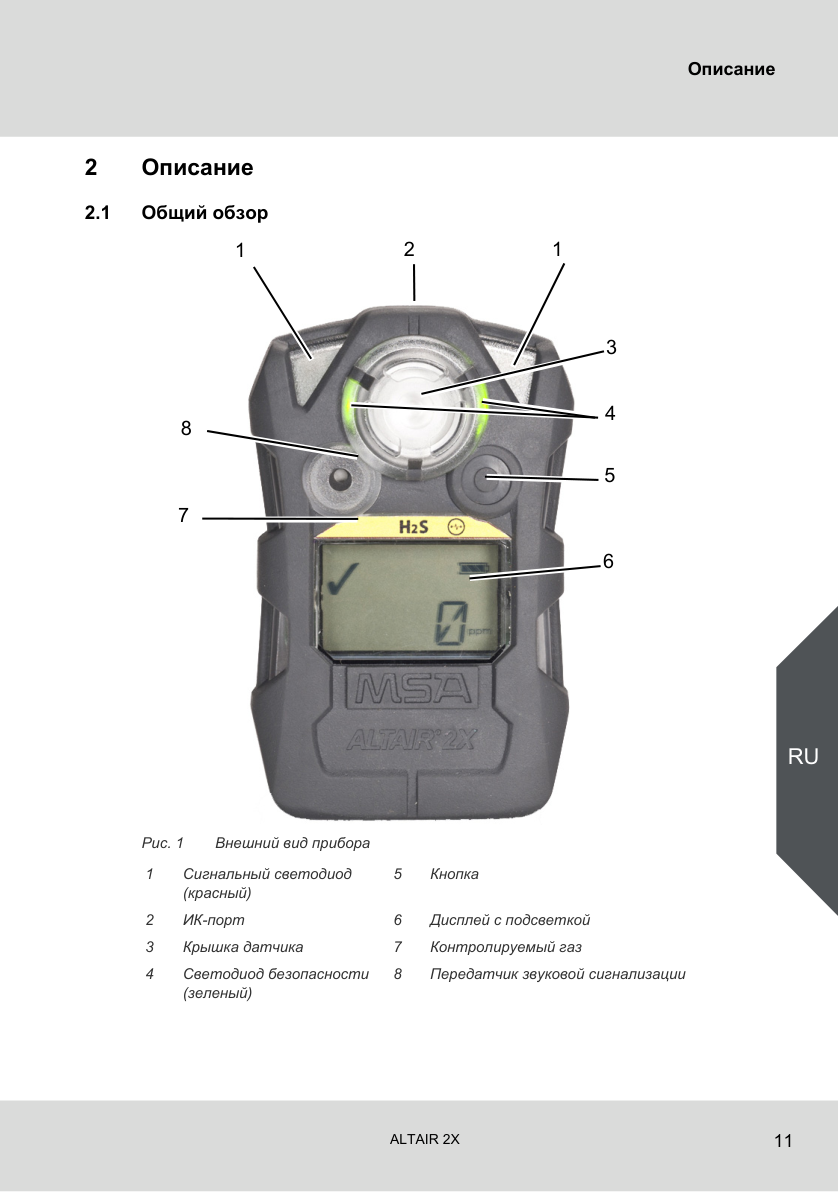

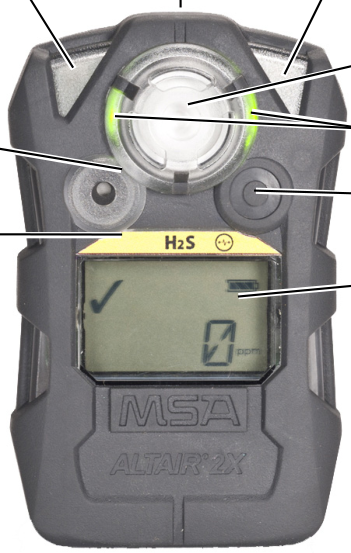

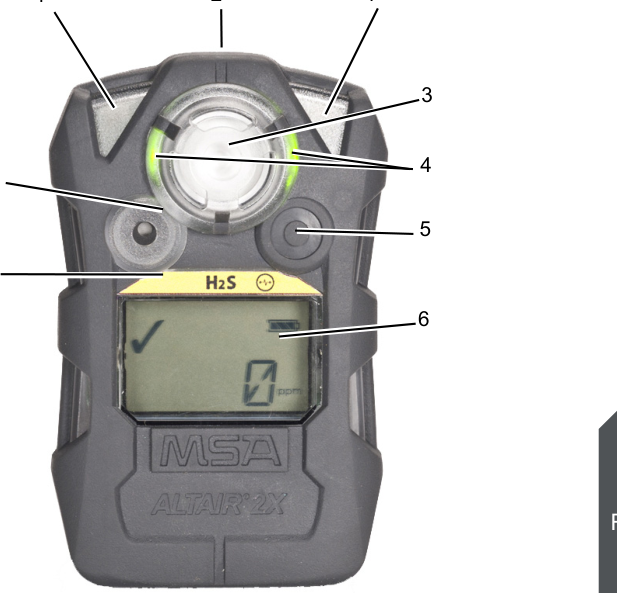

Рис. 1
Внешний вид прибора
1
Сигнальный светодиод
5
Кнопка
(красный)
2
ИК-порт
6
Дисплей с подсветкой
3
Крышка датчика
7
Контролируемый газ
4
Светодиод безопасности
8
Передатчик звуковой сигнализации
(зеленый)
11 ALTAIR 2X
Исходная страница 9 PDF
Страница 10 PDF
Описание

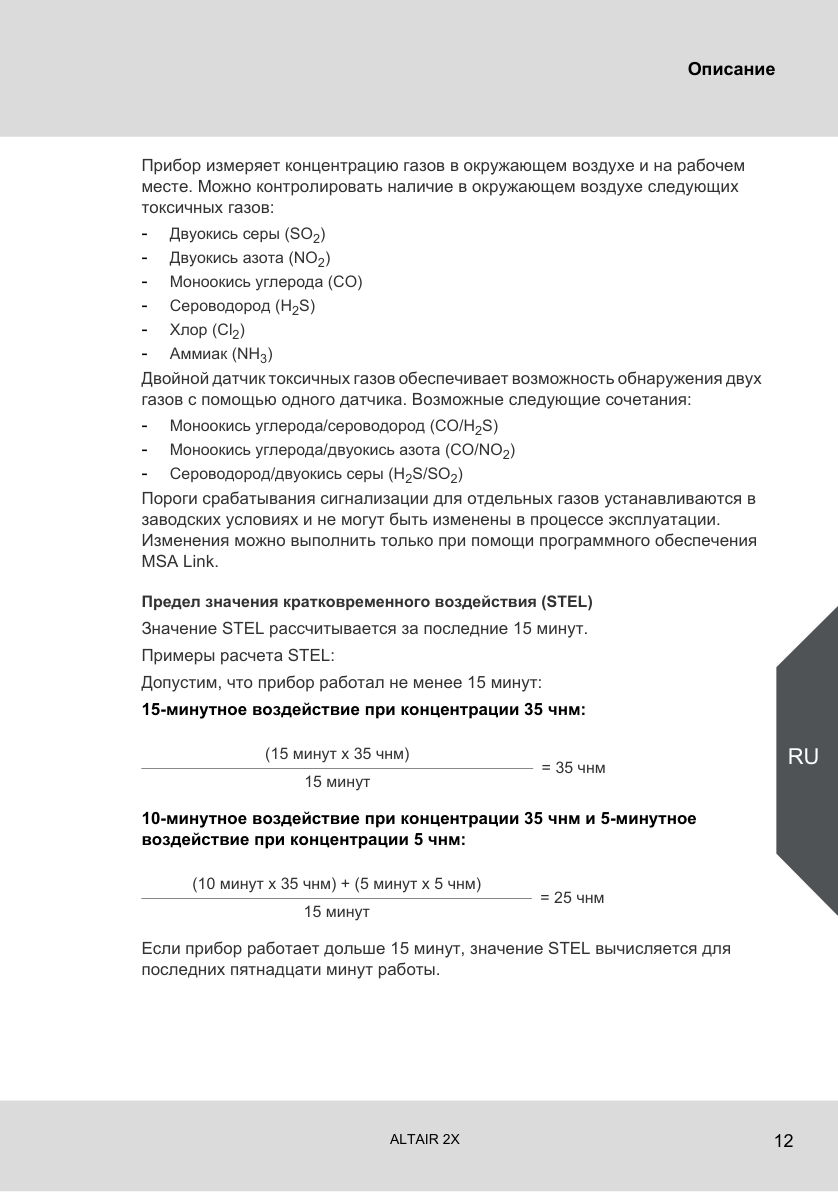

Прибор измеряет концентрацию газов в окружающем воздухе и на рабочем месте. Можно контролировать наличие в окружающем воздухе следующих токсичных газов: - Двуокись серы (SO2) - Двуокись азота (NO2) - Моноокись углерода (СО) - Сероводород (H2S) - Хлор (Cl2) - Аммиак (NH3) Двойной датчик токсичных газов обеспечивает возможность обнаружения двух газов с помощью одного датчика. Возможные следующие сочетания: - Моноокись углерода/сероводород (CO/H2S) - Моноокись углерода/двуокись азота (CO/NO2) - Сероводород/двуокись серы (H2S/SO2) Пороги срабатывания сигнализации для отдельных газов устанавливаются в заводских условиях и не могут быть изменены в процессе эксплуатации. Изменения можно выполнить только при помощи программного обеспечения MSA Link.
Предел значения кратковременного воздействия (STЕL)
Значение STEL рассчитывается за последние 15 минут.
Примеры расчета STEL:
Допустим, что прибор работал не менее 15 минут:
15-минутное воздействие при концентрации 35 чнм:
RU
(15 минут x 35 чнм) = 35 чнм 15 минут
10-минутное воздействие при концентрации 35 чнм и 5-минутное
воздействие при концентрации 5 чнм:
(10 минут x 35 чнм) + (5 минут x 5 чнм) = 25 чнм 15 минут
Если прибор работает дольше 15 минут, значение STEL вычисляется для последних пятнадцати минут работы.
12 ALTAIR 2X
Исходная страница 10 PDF
Страница 11 PDF
Описание

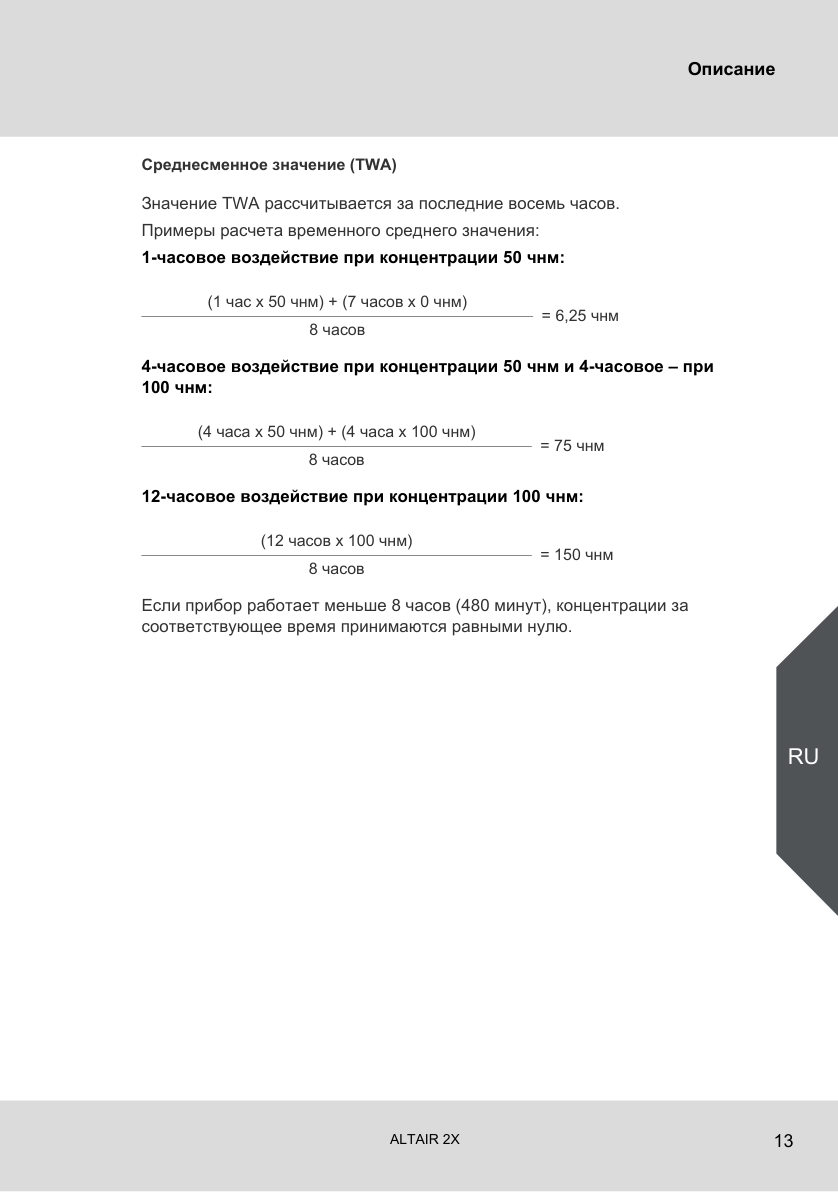

Среднесменное значение (TWA)
Значение TWA рассчитывается за последние восемь часов.
Примеры расчета временного среднего значения:
1-часовое воздействие при концентрации 50 чнм:
(1 час x 50 чнм) + (7 часов x 0 чнм) = 6,25 чнм 8 часов
4-часовое воздействие при концентрации 50 чнм и 4-часовое – при
100 чнм:
(4 часа x 50 чнм) + (4 часа x 100 чнм) = 75 чнм 8 часов
12-часовое воздействие при концентрации 100 чнм:
(12 часов x 100 чнм) = 150 чнм 8 часов
Если прибор работает меньше 8 часов (480 минут), концентрации за соответствующее время принимаются равными нулю.
RU
13 ALTAIR 2X
Исходная страница 11 PDF
Страница 12 PDF
Описание
2.2

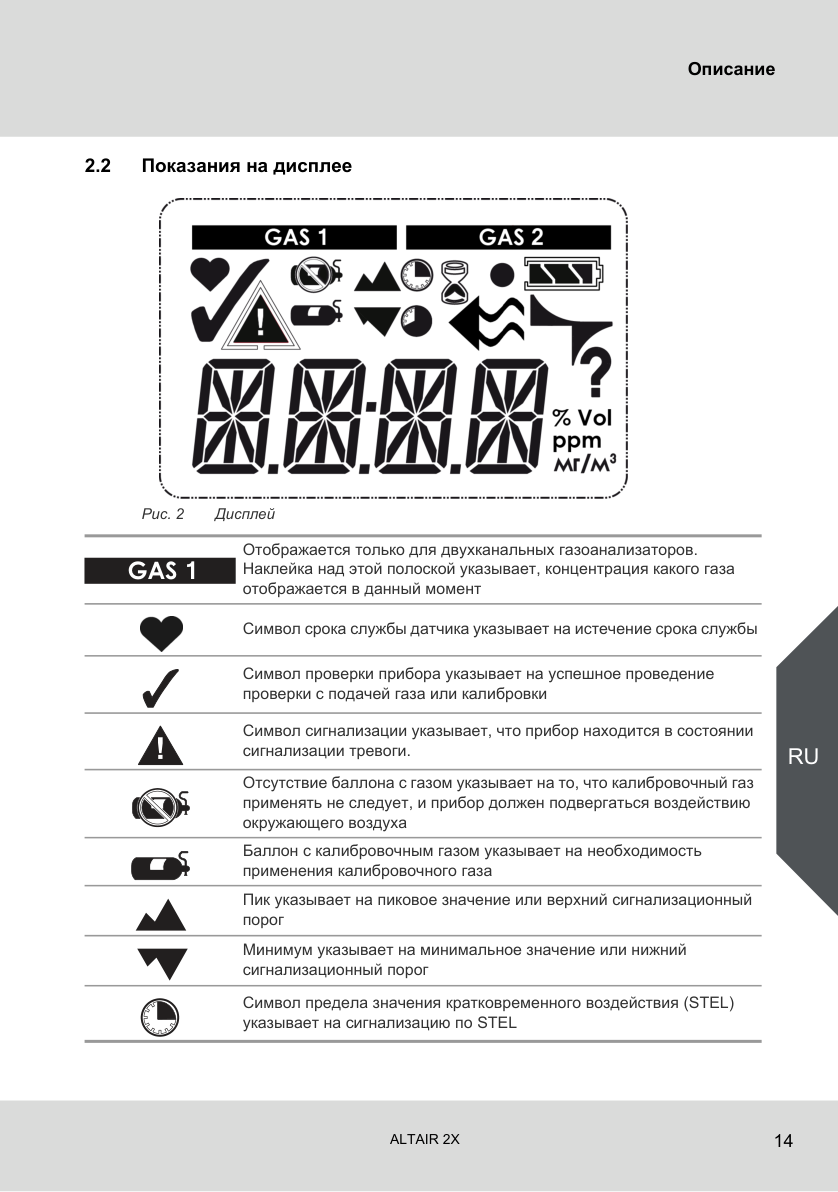

Показания на дисплее

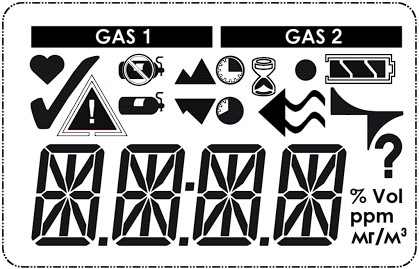

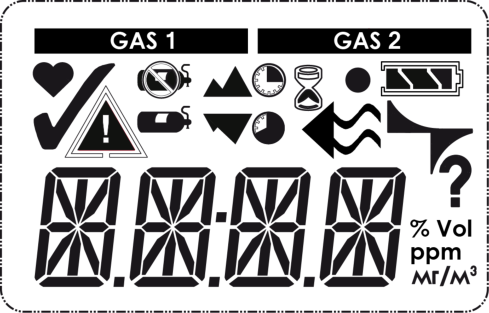

Рис. 2
Дисплей

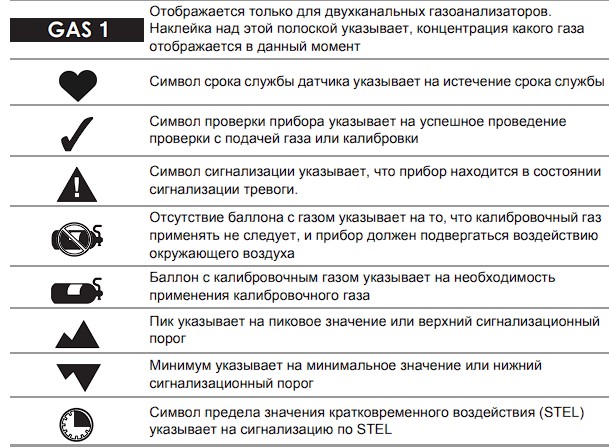

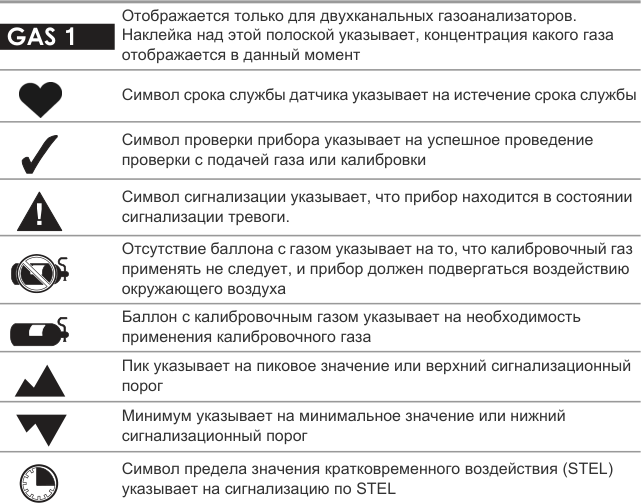

Текст области с сохранением колонок и переносов

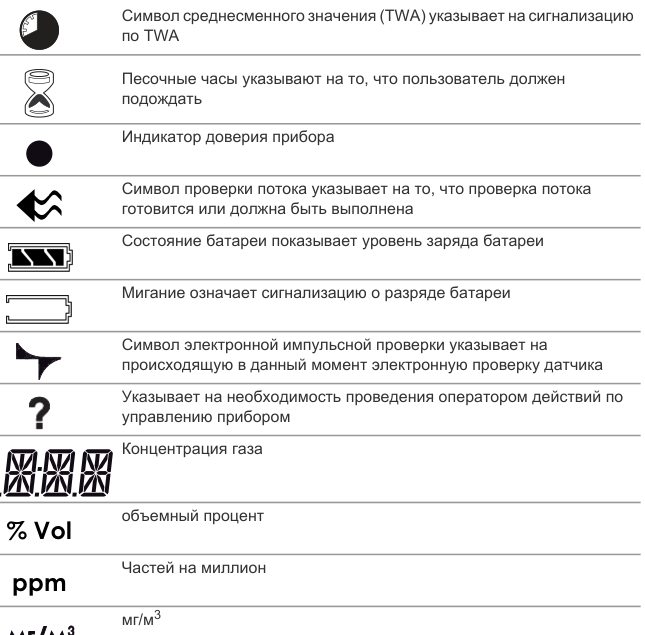

Отображается только для двухканальных газоанализаторов.
GAS 1 Наклейка над этой полоской указывает, концентрация какого газа
отображается в данный момент
Символ срока службы датчика указывает на истечение срока службы
Символ проверки прибора указывает на успешное проведение
проверки с подачей газа или калибровки
Символ сигнализации указывает, что прибор находится в состоянии
сигнализации тревоги.
Отсутствие баллона с газом указывает на то, что калибровочный газ
применять не следует, и прибор должен подвергаться воздействию
окружающего воздуха
Баллон с калибровочным газом указывает на необходимость
применения калибровочного газа
Пик указывает на пиковое значение или верхний сигнализационный
порог
Минимум указывает на минимальное значение или нижний
сигнализационный порог
Символ предела значения кратковременного воздействия (STEL)
указывает на сигнализацию по STELRU
14 ALTAIR 2X
Исходная страница 12 PDF
Страница 13 PDF
Описание
Текст области с сохранением колонок и переносов

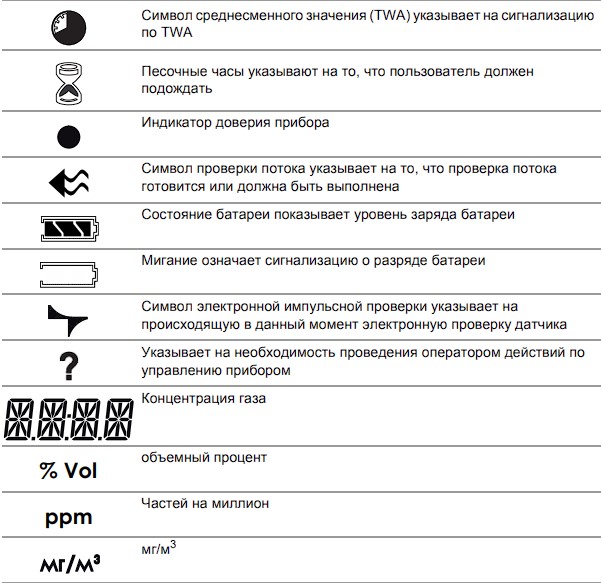

Символ среднесменного значения (TWA) указывает на сигнализацию
по TWA
Песочные часы указывают на то, что пользователь должен
подождать
Индикатор доверия прибора
Символ проверки потока указывает на то, что проверка потока
готовится или должна быть выполнена
Состояние батареи показывает уровень заряда батареи
Мигание означает сигнализацию о разряде батареи
Символ электронной импульсной проверки указывает на
происходящую в данный момент электронную проверку датчика
Указывает на необходимость проведения оператором действий по
управлению прибором
Концентрация газа
объемный процент
% Vol
Частей на миллион
ppm
мг/м3RU
2.4 Сигнализация об истечении срока службы датчика
Если калибровка датчика выполнена неудачно два раза подряд, возникает состояние сигнализации об истечении срока службы датчика. Символ ♥будет постоянно мигать.
15 ALTAIR 2X
Исходная страница 13 PDF
3 Использование
Страница 14 PDF

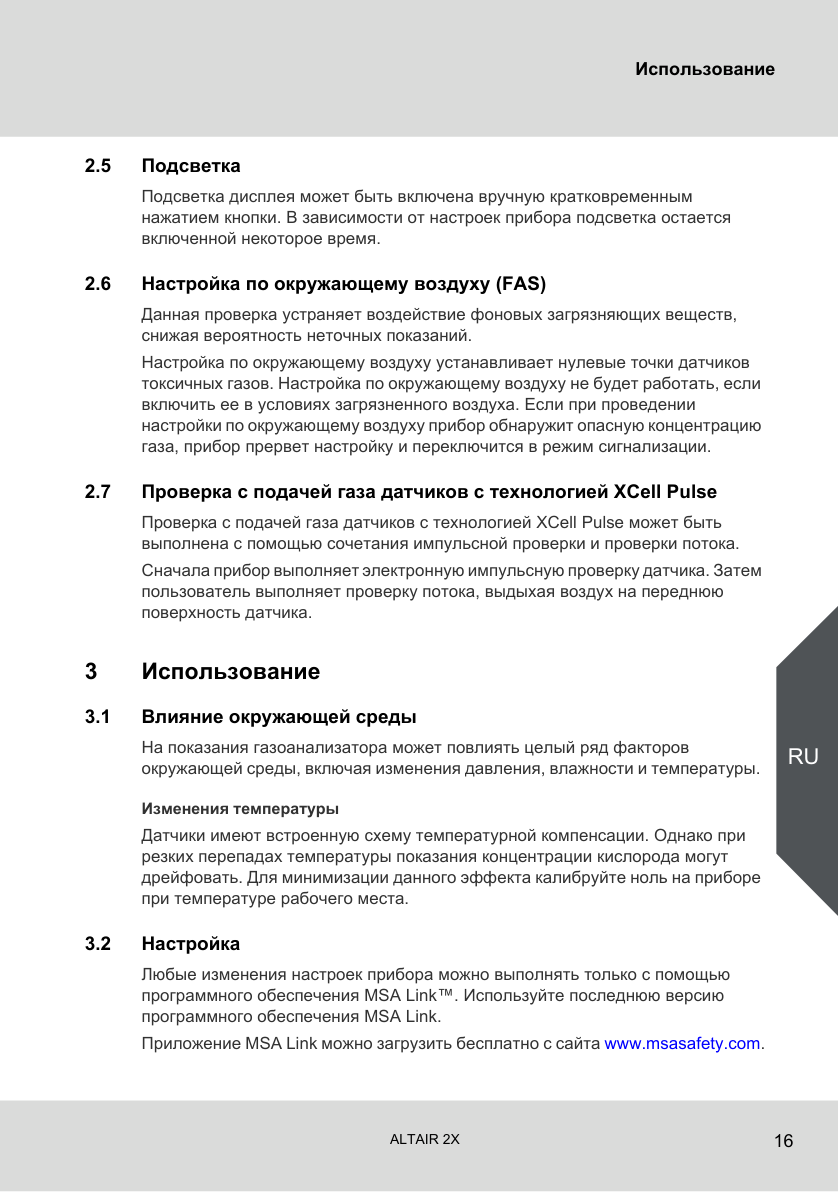

Использование
2.5
Подсветка
Подсветка дисплея может быть включена вручную кратковременным нажатием кнопки. В зависимости от настроек прибора подсветка остается включенной некоторое время.
2.6
Настройка по окружающему воздуху (FAS)
Данная проверка устраняет воздействие фоновых загрязняющих веществ, снижая вероятность неточных показаний.
Настройка по окружающему воздуху устанавливает нулевые точки датчиков токсичных газов. Настройка по окружающему воздуху не будет работать, если включить ее в условиях загрязненного воздуха. Если при проведении настройки по окружающему воздуху прибор обнаружит опасную концентрацию газа, прибор прервет настройку и переключится в режим сигнализации.
2.7
Проверка с подачей газа датчиков с технологией XCell Pulse
Проверка с подачей газа датчиков с технологией XCell Pulse может быть выполнена с помощью сочетания импульсной проверки и проверки потока.
Сначала прибор выполняет электронную импульсную проверку датчика. Затем пользователь выполняет проверку потока, выдыхая воздух на переднюю поверхность датчика.
3
Использование
3.1
Влияние окружающей среды
На показания газоанализатора может повлиять целый ряд факторов окружающей среды, включая изменения давления, влажности и температуры.
RU
Изменения температуры
Датчики имеют встроенную схему температурной компенсации. Однако при резких перепадах температуры показания концентрации кислорода могут дрейфовать. Для минимизации данного эффекта калибруйте ноль на приборе при температуре рабочего места.
3.2
Настройка
Любые изменения настроек прибора можно выполнять только с помощью программного обеспечения MSA Link™. Используйте последнюю версию программного обеспечения MSA Link.
Приложение MSA Link можно загрузить бесплатно с сайта www.msasafety.com.
16 ALTAIR 2X
Исходная страница 14 PDF
Страница 15 PDF
Использование
3.3
Первое использование
Перед использованием прибора для мониторинга концентрации возможных токсичных газов в атмосфере его следует ввести в эксплуатацию (→Рис. 3 и рис. 4).
При первом включении прибора и после замены батареи прибор выполнит инициализацию батареи. Во время инициализации батареи на дисплее отображается BATT INIT, после чего выполняется последовательное включение светодиодов и вибрационного двигателя. Затем прибор продолжит запуск, как описано в разделе 3.4. ■ Перед первым использованием выполните калибровку приборов с технологией XCell Pulse, чтобы гарантировать оптимальную работу датчика.
3.4
Включение прибора
(1) Нажмите эту кнопку. - Включаются все сегменты дисплея - Звучит сигнал звуковой сигнализации - Загораются сигнальные светодиоды - Включается вибрационная сигнализация.
Прибор последовательно отображает следующую информацию в течение нескольких секунд: - MSA - Версия программного обеспечения - WAIT (отображается до 20 секунд во время обнаружения датчика) - Если включено: индивидуальные установки выдачи сигналов тревоги - Контролируемый газ - Значок нижнего сигнализационного порога и значение нижнего сигнализационного порога - Значок верхнего сигнализационного порога и значение верхнего сигнализационного порога - Значок сигнализации по STEL и порог сигнализации по STEL - Значок сигнализации по TWA и порог сигнализации по TWA - Настройки калибровочного газа
RU
(2) Если включена страница LastCalDate, на дисплее будет отображена дата последней калибровки установленного датчика (ДД-МММ-ГГ).
17 ALTAIR 2X
Исходная страница 15 PDF
Страница 16 PDF
Использование
Нажатие кнопки для включения прибора
Тест ЖКД
MSA
Номер версии
WAIT
В зависимости от настроек конкретного прибора
Контролируемый газ
Инди- видуальные установки выдачи сигналов тревоги отключены?
Д
LEDS
OFF
HORN
OFF
VIBE
OFF
Н
Страницы информации о сигнализации (нижний, верхний, STEL, TWA)*
RU
Страницы информации о калибровочном газе*
* В зависимости от настроек конкретного прибора
Дата последней калибровки*
ДД-МММ-ГГ
Запуск, продолжение

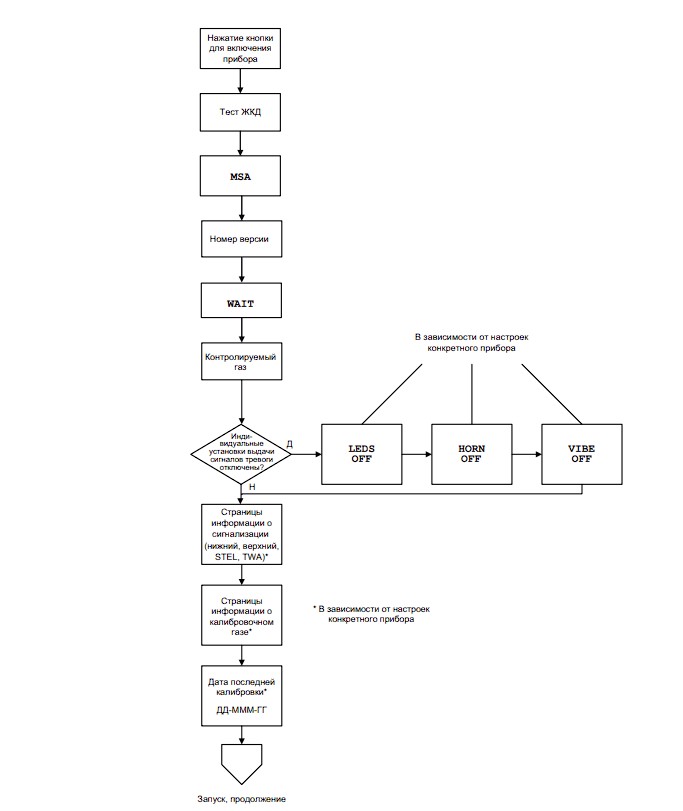

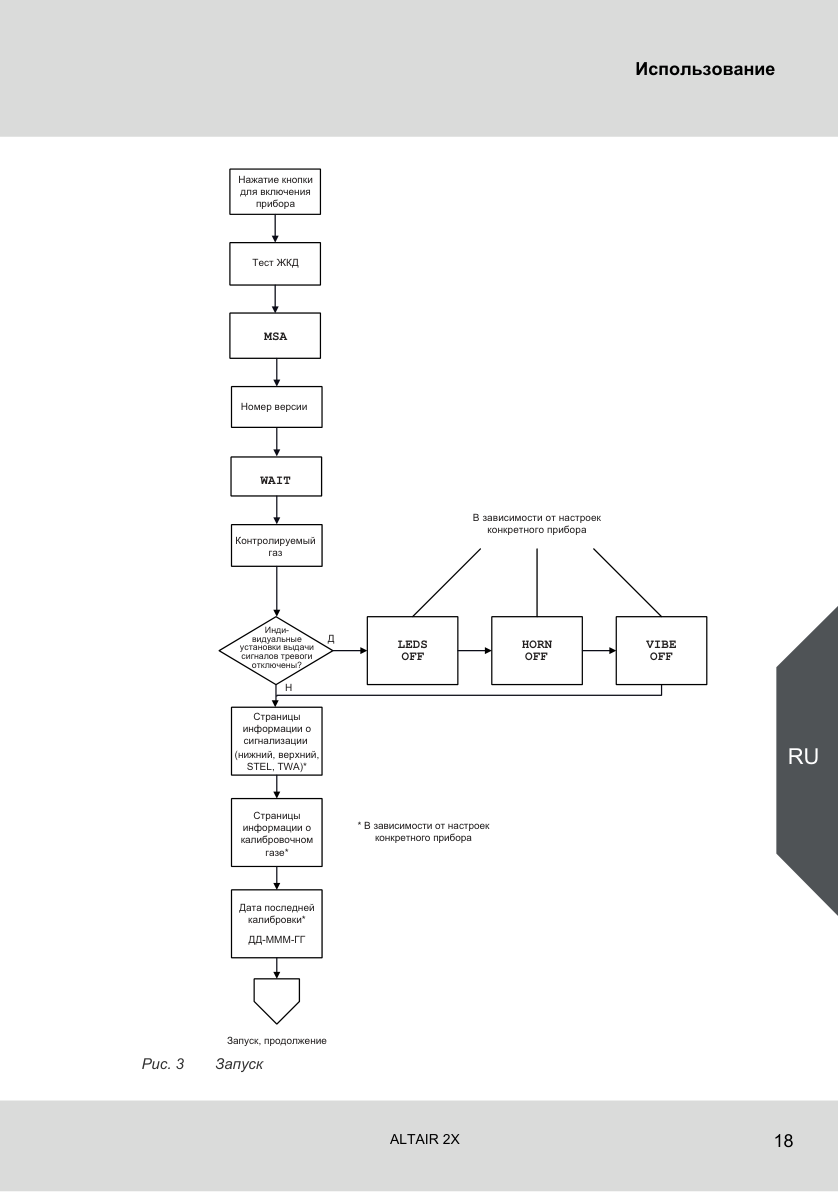

Рис. 3
Запуск
18 ALTAIR 2X
Исходная страница 16 PDF
Страница 17 PDF
Использование
(3) Отображается предложение выполнить настройку по окружающему воздуху (FAS?)/стартовый экран импульсной проверки (PULSE) в зависимости от установленного датчика.
Выполняйте настройку по окружающему воздуху/проверку с подачей газа только в месте с чистым, не содержащим токсичных газов воздухом; в противном случае могут быть получены неточные показания, и опасная атмосфера будет ошибочно считаться безопасной. При возникновении сомнений относительно качества окружающего воздуха не выполняйте настройку по окружающему воздуху/ проверку с подачей газа. Не используйте настройку по окружающему воздуху/ проверку с подачей газа вместо ежедневной проверки калибровки. Калибровка прибора необходима, чтобы удостовериться в точности его показаний. Невыполнение данного указания может привести к причинению серьезного ущерба здоровью или даже гибели пользователя.
Запуск
Экран прогрева датчика
WAIT
RU
Д
Технология XCell Pulse?
Н
Стартовый экран импульсной проверки PULSE
Настройка по окружающему воздуху включена?
Н
Д
Импульсная проверка
Плановая калибровка FAS

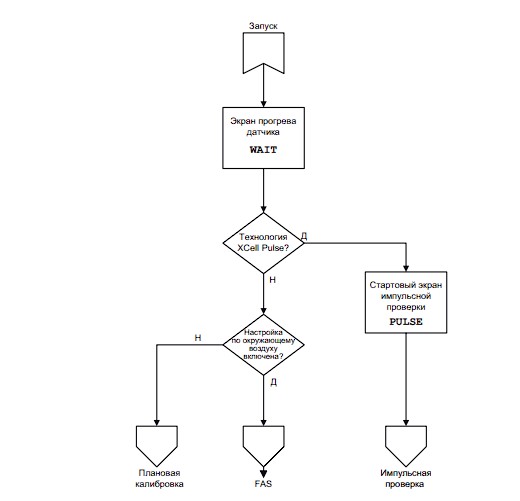

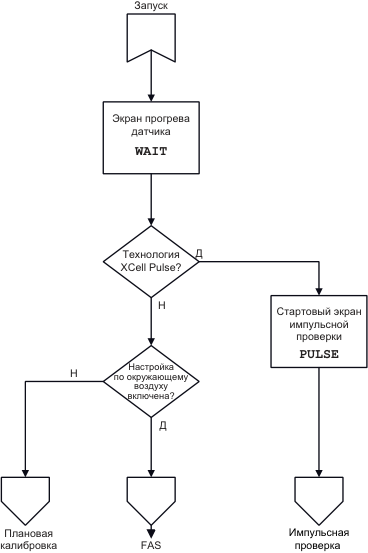

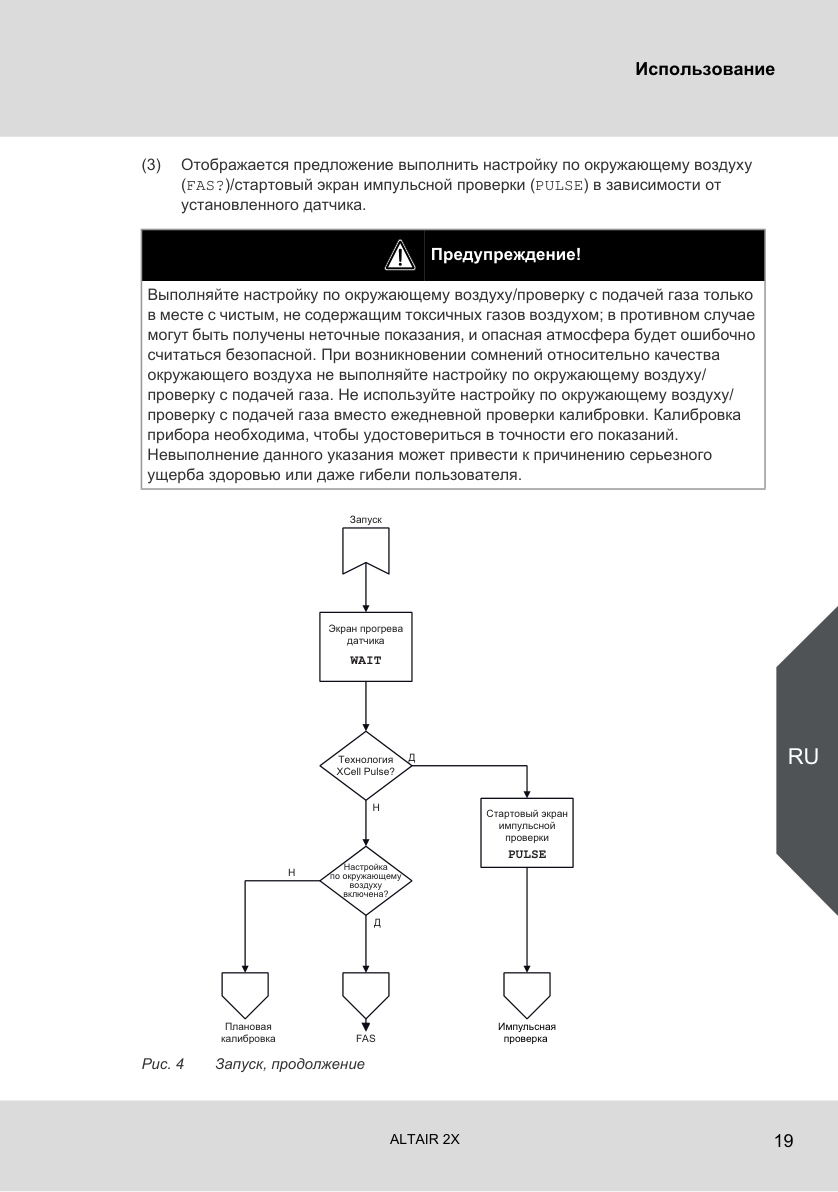

Рис. 4
Запуск, продолжение
19 ALTAIR 2X
Исходная страница 17 PDF
Страница 18 PDF
Использование
FAS
На дисплее отобразится FAS?. ■ Чтобы начать настройку по окружающему воздуху, нажмите кнопку во время отображения надписи FAS?.
▷На дисплее будут отображены результаты настройки — PASS (выполнена) или ERR (ошибка).
Настройка по окружающему воздуху имеет определенные ограничения.
При наличии в воздухе опасной концентрации газа на дисплее прибора отобразится ERR.
Нажмите кнопку для подтверждения сигнализации и выполните калибровку.
Проверка с подачей газа приборов с технологией XCell Pulse
Данная проверка начнется автоматически. - В течение короткого времени будет отображаться надпись PULSE. - Отображается значок электронной импульсной проверки и обратный отсчет. - По окончании обратного отсчета отображаются результаты электронной импульсной проверки (PASS (выполнена) или ERR (ошибка)). В случае ERR: ■ Нажмите кнопку, чтобы вернуться в нормальный режим работы и выполнить калибровку. В случае PASS: - На дисплее отображается значок проверки потока и надпись WAIT, а затем обратный отсчет. По окончании обратного отсчета на дисплее отобразится надпись FLOW, и зеленый светодиод возле датчика начнет мигать. ■ Выдохните на прибор.
RU
▷Поднесите прибор ко рту (на расстояние 5 см/2 дюйма) и с силой подуйте в отверстие датчика в течение 2 секунд. После этого отобразятся результаты проверки (PASS (выполнена) или ERR (ошибка)).
В случае ERR:
(1) Нажмите кнопку, чтобы вернуться в нормальный режим работы и выполнить проверку датчика.
(2) При необходимости повторите проверку с подачей газа.
(3) Если проверка с подачей газа завершится неудачей, выполните калибровку прибора (→раздел 3.13).
20 ALTAIR 2X
Исходная страница 18 PDF
Страница 19 PDF
Использование

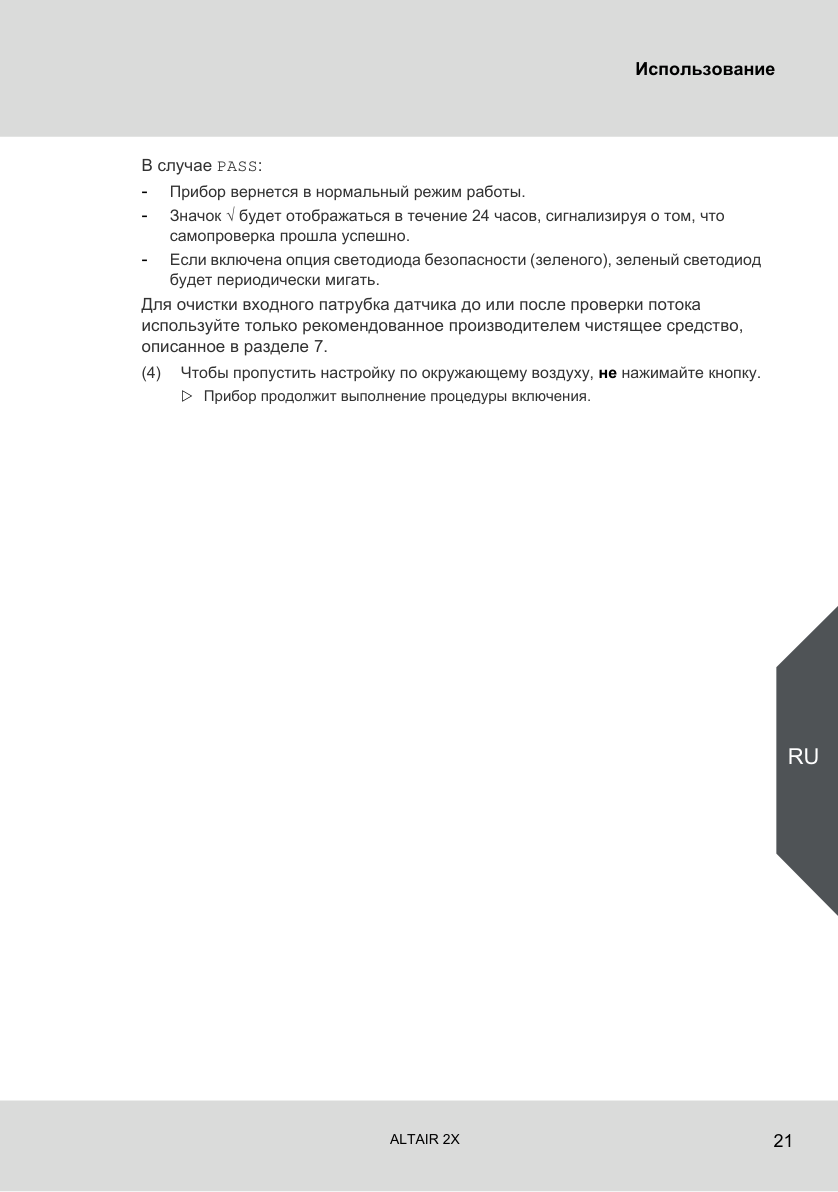

В случае PASS: - Прибор вернется в нормальный режим работы. - Значок √ будет отображаться в течение 24 часов, сигнализируя о том, что самопроверка прошла успешно. - Если включена опция светодиода безопасности (зеленого), зеленый светодиод будет периодически мигать. Для очистки входного патрубка датчика до или после проверки потока используйте только рекомендованное производителем чистящее средство, описанное в разделе 7.
(4) Чтобы пропустить настройку по окружающему воздуху, не нажимайте кнопку.
▷Прибор продолжит выполнение процедуры включения.
RU
21 ALTAIR 2X
Исходная страница 19 PDF
Страница 20 PDF
Использование
Запуск
Настройка по окружающему воздуху FAS?
Н
Кнопка нажата?
Д
Настройка по окружающему воздуху пройдена?
Н
Д
PASS
ERR
RU
Н
Кнопка нажата?
Д
Очередная калибровка (Cal Due)

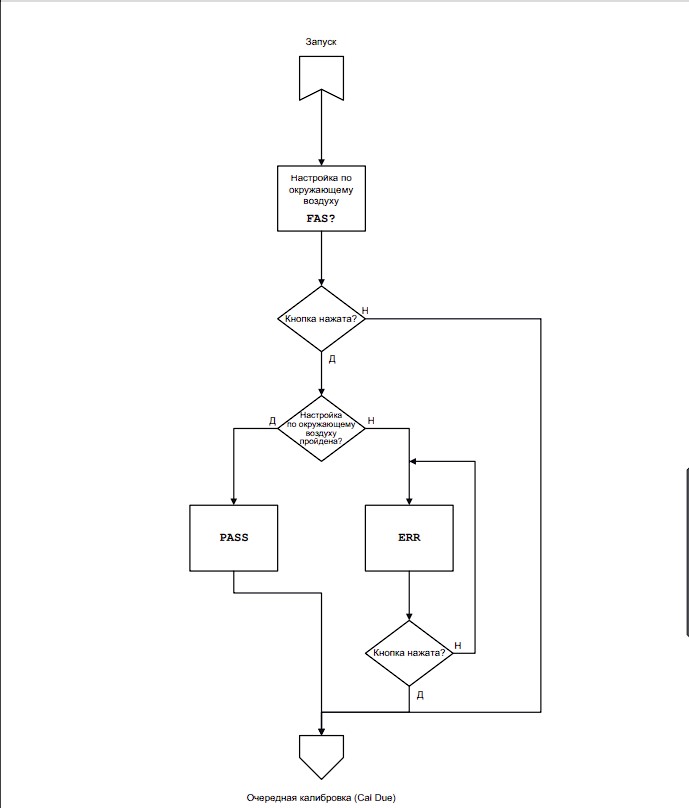

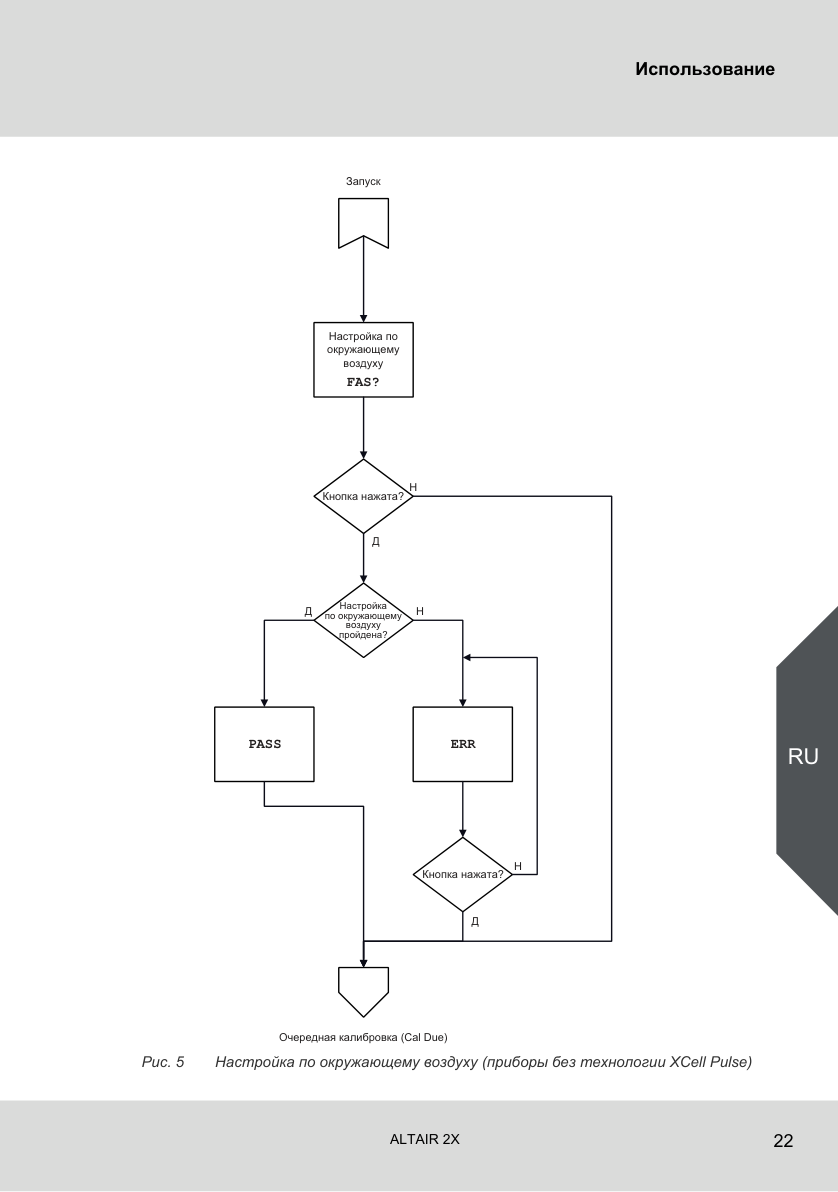

Рис. 5
Настройка по окружающему воздуху (приборы без технологии XCell Pulse)
22 ALTAIR 2X
Исходная страница 20 PDF
Страница 21 PDF
Использование
Страница меню
Запуск
Обратный отсчет до окончания импульсной проверки
Д
Н
Импульсная проверка пройдена?
PASS
ERR
Проверка потока включена?
Н
Н
Кнопка нажата?
Д
Д
Обратный отсчет до выдоха
FLOW
Проверка потока пройдена?
Д
Н
RU
BUMP PASS
ERR
Н
Кнопка нажата?
Д
Очередная калибровка (Cal Due)

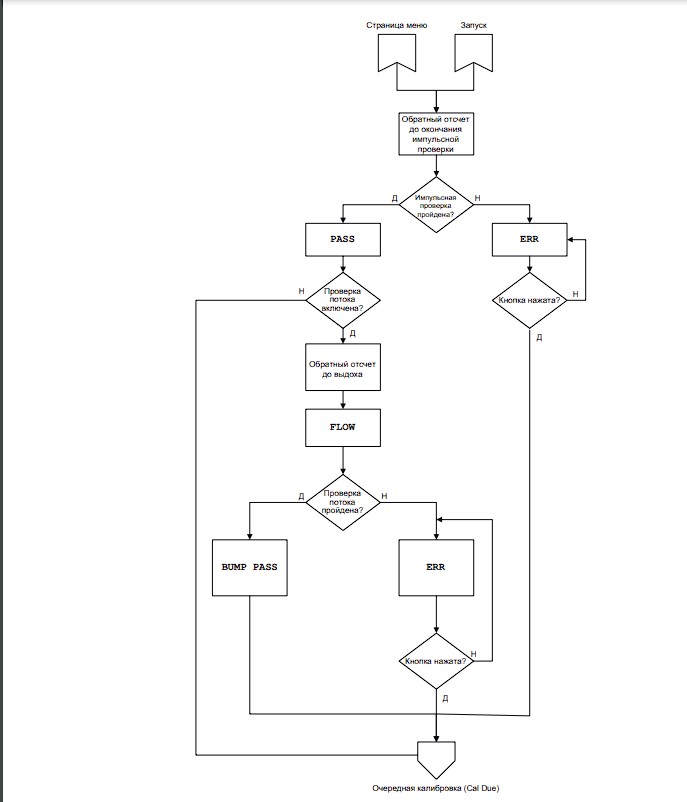

Рис. 6
Проверка с подачей газа приборов с технологией XCell Pulse
23 ALTAIR 2X
Исходная страница 21 PDF
Страница 22 PDF
Использование

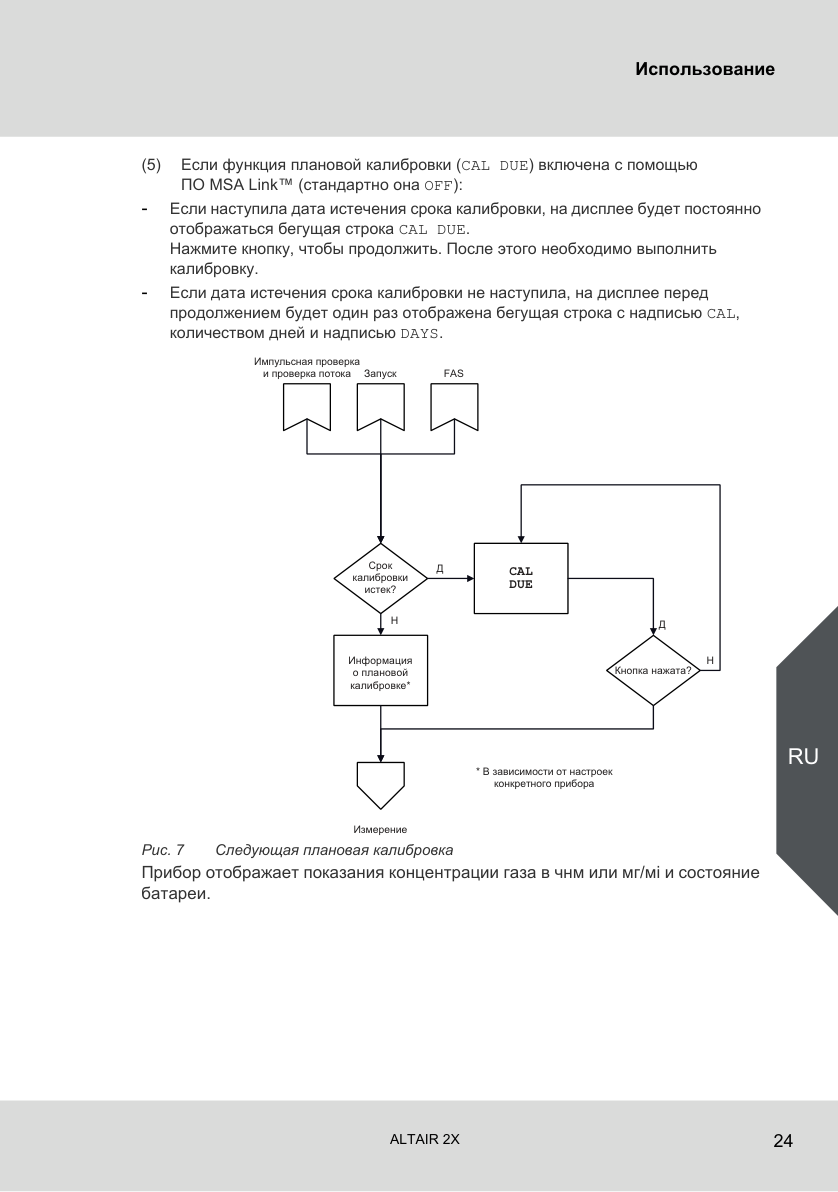

(5) Если функция плановой калибровки (CAL DUE) включена с помощью ПО MSA Link™ (стандартно она OFF): - Если наступила дата истечения срока калибровки, на дисплее будет постоянно отображаться бегущая строка CAL DUE. Нажмите кнопку, чтобы продолжить. После этого необходимо выполнить калибровку. - Если дата истечения срока калибровки не наступила, на дисплее перед продолжением будет один раз отображена бегущая строка с надписью CAL, количеством дней и надписью DAYS.
Импульсная проверка и проверка потока Запуск FAS
Срок калибровки истек?
Д
CAL
DUE
Н
Д
Информация Кнопка нажата? о плановой калибровке*
Н
RU
* В зависимости от настроек конкретного прибора
Измерение

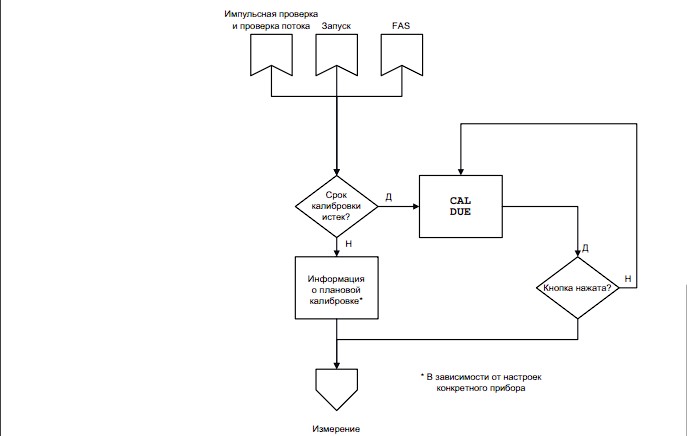

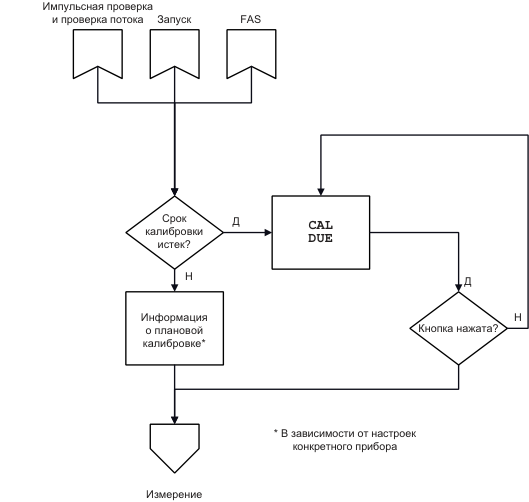

Рис. 7
Следующая плановая калибровка
Прибор отображает показания концентрации газа в чнм или мг/мі и состояние батареи.
24 ALTAIR 2X
Исходная страница 22 PDF
Страница 23 PDF
Использование
Калибровка Калибровка нуля Страница меню Проверка с чувствительности подачей газа
Импульсная проверка после калибровки
Очередная калибровка (Cal Due)
0 чнм
Н
Кнопка нажата?
Д
Страница меню
Удержи- вается дольше 1 секунды?
Д
Н
Удержи- вается дольше 3 секунд?
Н
Д
Выключение прибора OFF

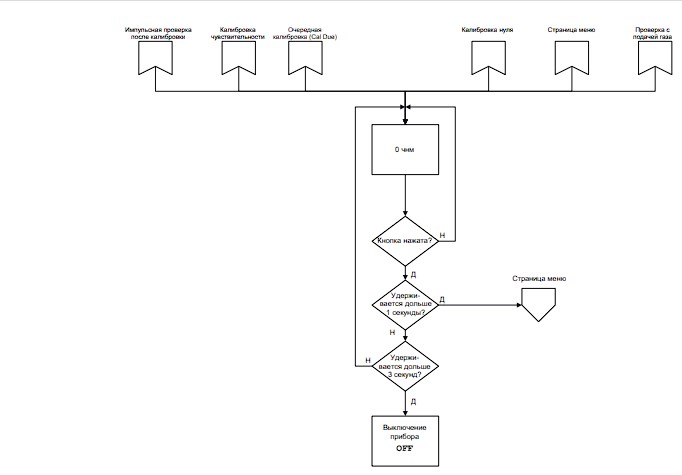

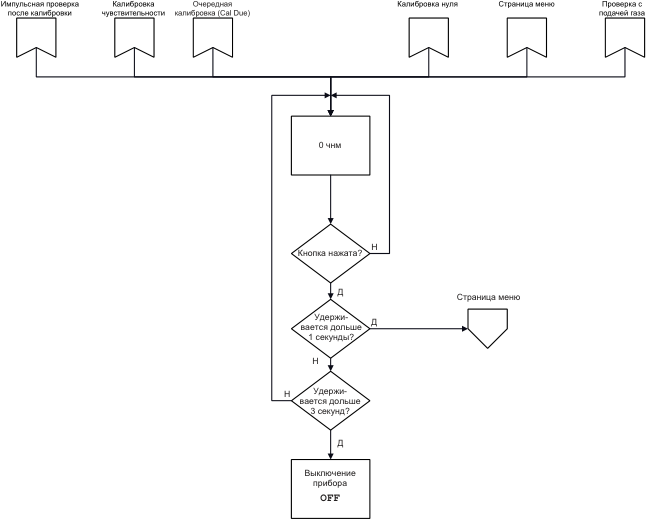

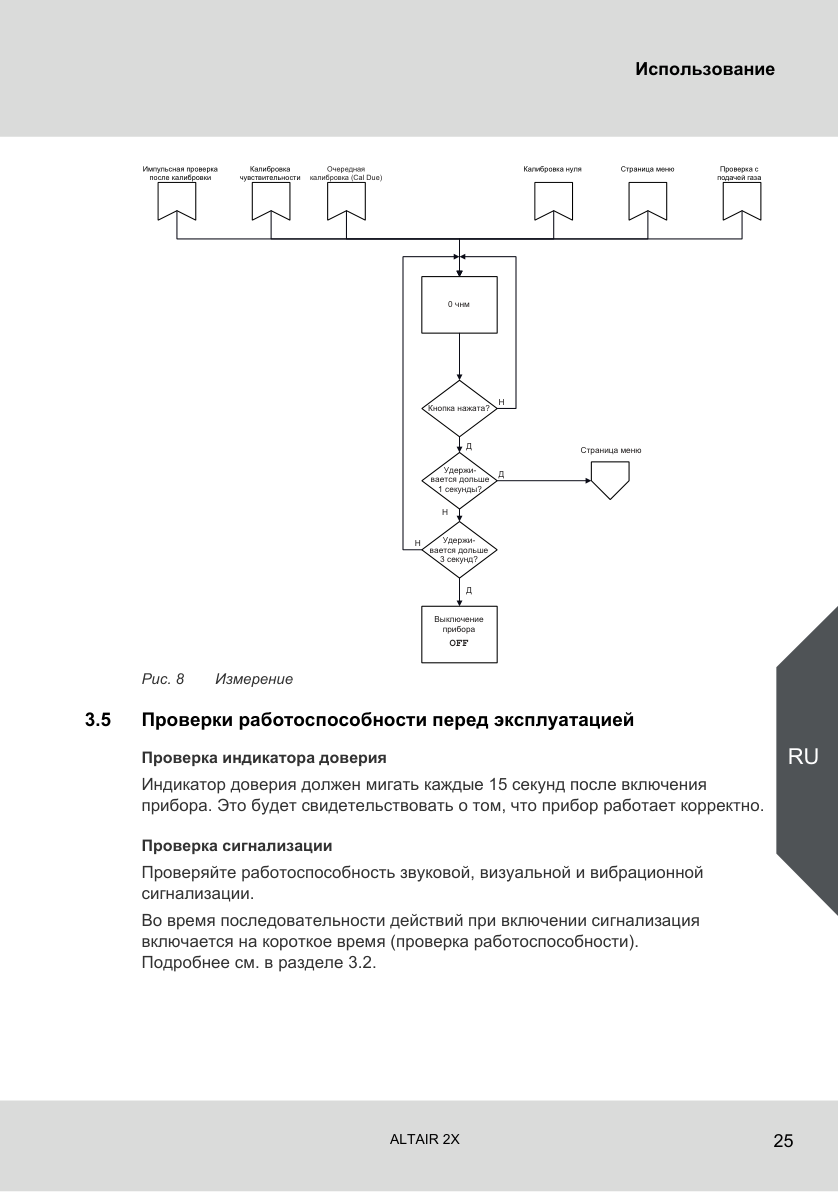

Рис. 8
Измерение
3.5
Проверки работоспособности перед эксплуатацией
RU
Проверка индикатора доверия
Индикатор доверия должен мигать каждые 15 секунд после включения прибора. Это будет свидетельствовать о том, что прибор работает корректно.
Проверка сигнализации
Проверяйте работоспособность звуковой, визуальной и вибрационной сигнализации.
Во время последовательности действий при включении сигнализация включается на короткое время (проверка работоспособности). Подробнее см. в разделе 3.2.
25 ALTAIR 2X
Исходная страница 23 PDF
Страница 24 PDF
Использование

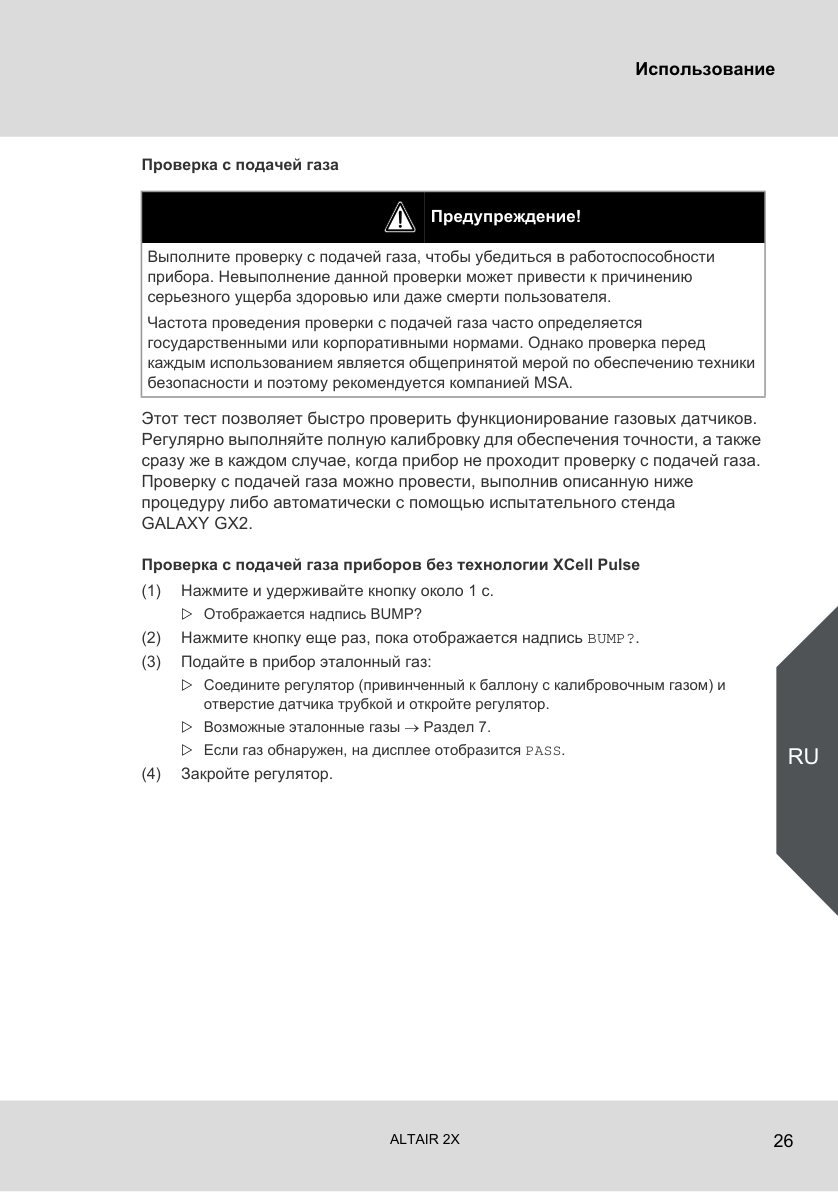

Проверка с подачей газа
Выполните проверку с подачей газа, чтобы убедиться в работоспособности прибора. Невыполнение данной проверки может привести к причинению серьезного ущерба здоровью или даже смерти пользователя.
Частота проведения проверки с подачей газа часто определяется государственными или корпоративными нормами. Однако проверка перед каждым использованием является общепринятой мерой по обеспечению техники безопасности и поэтому рекомендуется компанией MSA.
Этот тест позволяет быстро проверить функционирование газовых датчиков. Регулярно выполняйте полную калибровку для обеспечения точности, а также сразу же в каждом случае, когда прибор не проходит проверку с подачей газа. Проверку с подачей газа можно провести, выполнив описанную ниже процедуру либо автоматически с помощью испытательного стенда GALAXY GX2.
Проверка с подачей газа приборов без технологии XCell Pulse
(1) Нажмите и удерживайте кнопку около 1 с.
▷Отображается надпись BUMP? (2) Нажмите кнопку еще раз, пока отображается надпись BUMP?.
(3) Подайте в прибор эталонный газ:
▷Соедините регулятор (привинченный к баллону с калибровочным газом) и отверстие датчика трубкой и откройте регулятор.
▷Возможные эталонные газы →Раздел 7.
▷Если газ обнаружен, на дисплее отобразится PASS. (4) Закройте регулятор.
RU
26 ALTAIR 2X
Исходная страница 24 PDF
Страница 25 PDF
Использование

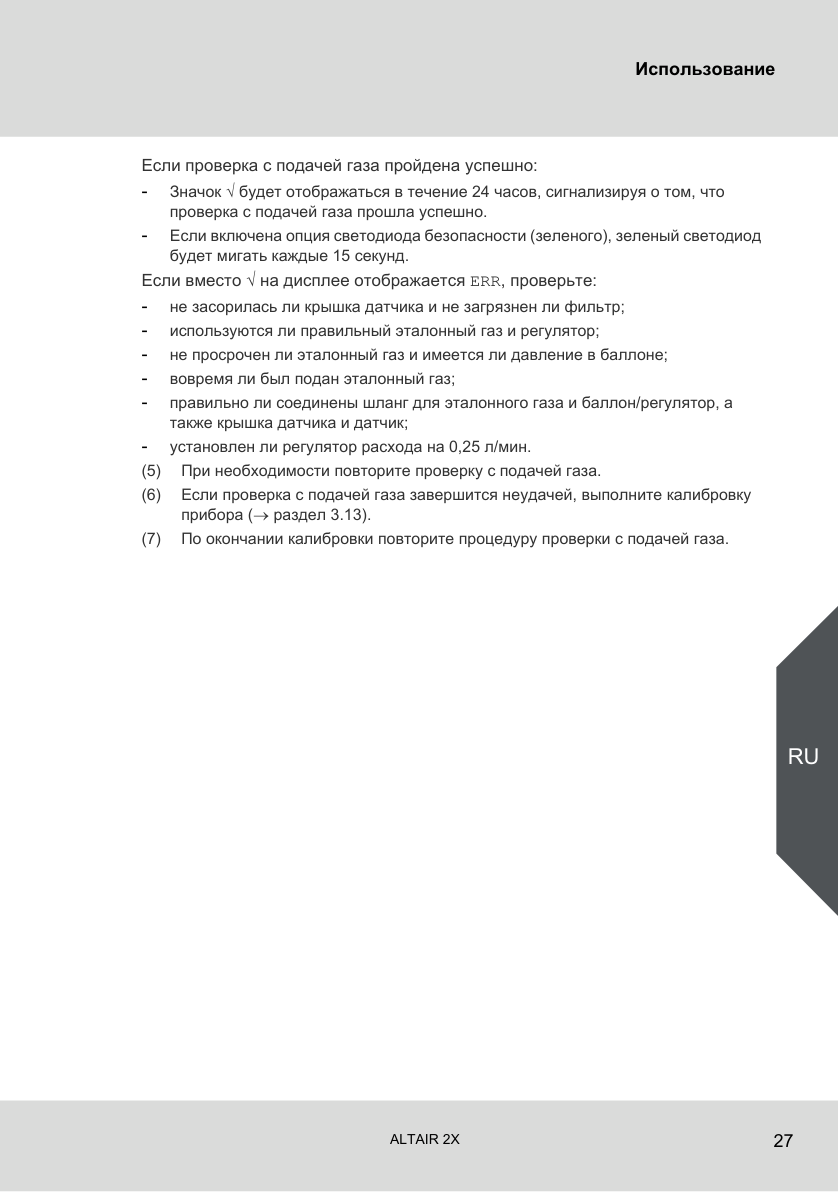

Если проверка с подачей газа пройдена успешно: - Значок √ будет отображаться в течение 24 часов, сигнализируя о том, что проверка с подачей газа прошла успешно. - Если включена опция светодиода безопасности (зеленого), зеленый светодиод будет мигать каждые 15 секунд. Если вместо √ на дисплее отображается ERR, проверьте: - не засорилась ли крышка датчика и не загрязнен ли фильтр; - используются ли правильный эталонный газ и регулятор; - не просрочен ли эталонный газ и имеется ли давление в баллоне; - вовремя ли был подан эталонный газ; - правильно ли соединены шланг для эталонного газа и баллон/регулятор, а также крышка датчика и датчик; - установлен ли регулятор расхода на 0,25 л/мин.
(5) При необходимости повторите проверку с подачей газа.
(6) Если проверка с подачей газа завершится неудачей, выполните калибровку прибора (→раздел 3.13).
(7) По окончании калибровки повторите процедуру проверки с подачей газа.
RU
27 ALTAIR 2X
Исходная страница 25 PDF
Страница 26 PDF
Использование
Проверка с подачей газа приборов с технологией XCell Pulse
Проверка с подачей газа приборов с технологией XCell Pulse может быть выполнена с помощью сочетания импульсной проверки и проверки потока.
(1) Нажмите и удерживайте кнопку около 1 секунды.
▷На дисплее отобразится PULSE?. (2) Нажмите кнопку еще раз, пока на дисплее отображается PULSE?.
(3) Следуйте инструкциям, описанным в разделе 3.4
Страница меню
Ожидание подачи газа и достижения порога измерения концентрации газа
0 чнм
Проверка с подачей газа пройдена?
Д
Н
RU
PASS
ERR
Н
Кнопка нажата?
Д
Измерение

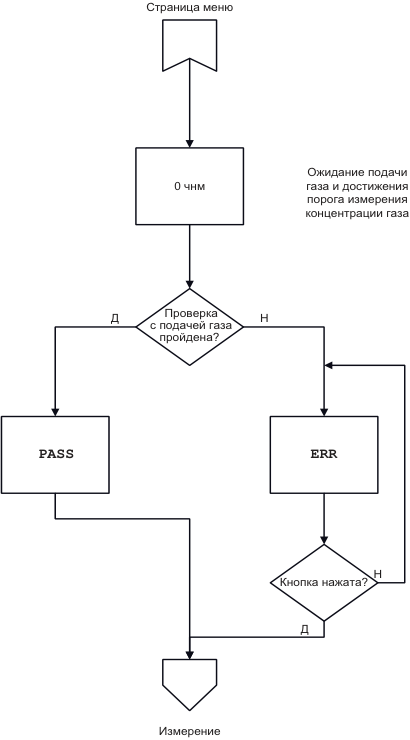

Рис. 9
Проверка с подачей газа приборов без технологии XCell Pulse
28 ALTAIR 2X
Исходная страница 26 PDF
Страница 27 PDF
Использование
3.6
Продолжительность использования
Нормальная работа
Прибор готов к работе, - если значок разряженной батареи не мигает и
- проверка работоспособности прошла успешно.
При срабатывании сигнализации прибора во время работы немедленно покиньте опасное место.
Оставаться на месте при таких обстоятельствах чревато получением серьезных увечий или смертью.
Индикатор ресурса батареи
Уровень заряда батареи постоянно отображается на дисплее в правом верхнем углу. По мере разряда батареи сегменты значка батареи гаснут и, в конце концов, на дисплее остается только контур значка батареи.
Сигнализация разряда батареи
Сигнализация разряда батареи указывает, что до полного разряда батареи осталось менее 2 номинальных рабочих дней при 20° C. Фактическое время работы может изменяться в зависимости от окружающей температуры и условий срабатывания сигнализации.
Оставшееся время работы прибора во время сигнализации разряда батареи зависит от окружающей температуры (при низких температурах оно меньше), а также от количества и длительности срабатываний других сигнализаций в течение данного времени.
RU
29 ALTAIR 2X
Исходная страница 27 PDF
Страница 28 PDF
Использование
Разряд батареи
Если батарея разрядилась, прибор становится неработоспособным. В таком случае немедленно покиньте опасное место. Прибор больше не сможет предупреждать о возникновении опасной ситуации из-за недостатка энергии для нормальной работы.
Невыполнение данного указания может привести к причинению серьезного ущерба здоровью или даже гибели пользователя.
При разряде батареи прибор переключается в аварийный режим. При этом: - мигает контур индикатора уровня заряда батареи; - загорается индикатор сигнализации; - раздается звуковой сигнал; - мигают сигнальные светодиоды; - показания концентрации на дисплее не отображаются; - на дисплее попеременно загораются надписи BATT и ERR; - другие функции и настройки прибора становятся недоступными. Прибор остается в таком режиме до полного разряда батареи или отключения прибора. Сигнальные светодиоды и звуковая сигнализация могут быть отключены нажатием кнопки.
При разряде батареи замените ее новой.
RU
Сигнализацию можно отключить нажатием кнопки.
30 ALTAIR 2X
Исходная страница 28 PDF
Страница 29 PDF
Использование
Дежурный режим
3.7
Контроль концентрации газа
Если при использовании прибора в качестве индивидуального средства защиты произошло срабатывание сигнализации по газу, немедленно покиньте опасное место: концентрация газа в окружающей атмосфере достигла заданного порога сигнализации. Невыполнение данного указания может привести к причинению серьезного ущерба здоровью или даже гибели пользователя.
RU
Токсичные газы
Прибор отображает концентрацию газа в частях на миллион (чнм) или мг/мі на странице измерения. Прибор остается на этой странице, пока не будет выбрана другая страница или прибор не будет отключен.
Прибор имеет четыре сигнализационных порога:
Верхний сигнализационный порог
Нижний сигнализационный порог
Сигнализация по STEL
Сигнализация по TWA
31 ALTAIR 2X
Исходная страница 29 PDF
Страница 30 PDF
Использование

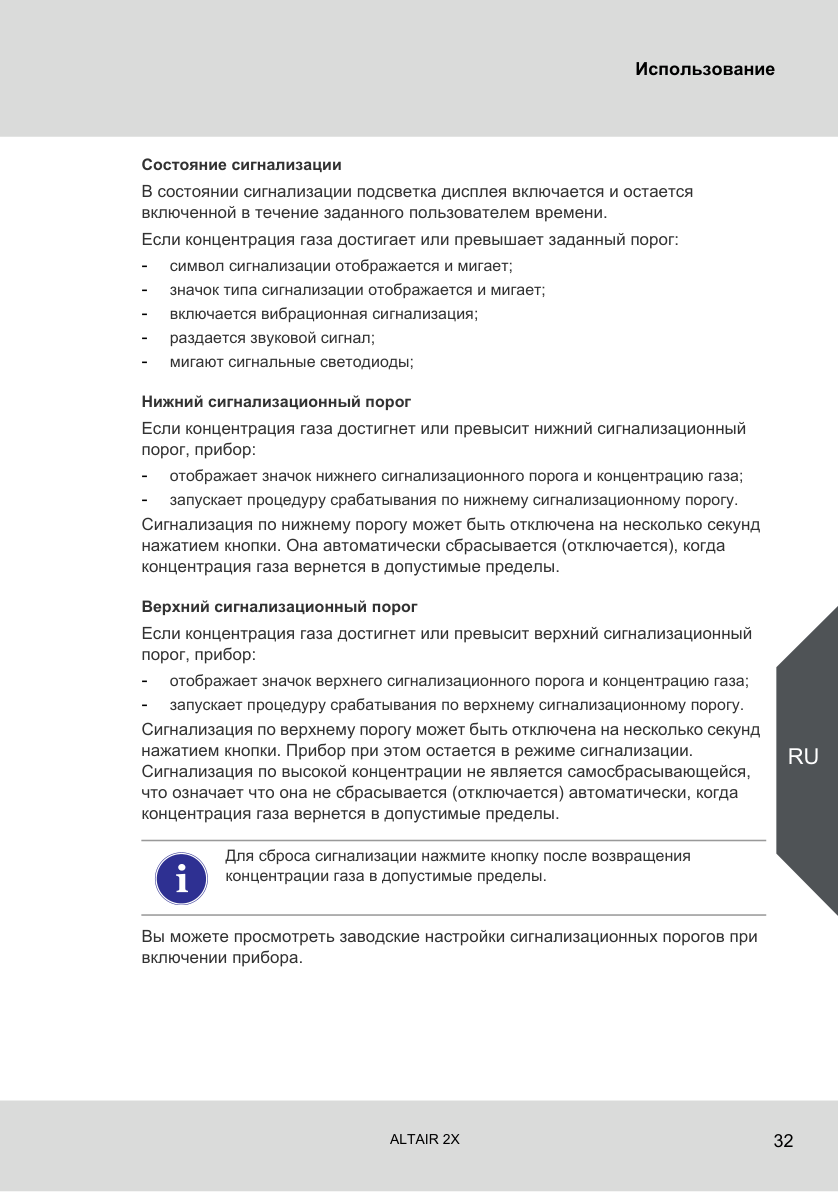

Состояние сигнализации
В состоянии сигнализации подсветка дисплея включается и остается включенной в течение заданного пользователем времени.
Если концентрация газа достигает или превышает заданный порог: - символ сигнализации отображается и мигает; - значок типа сигнализации отображается и мигает; - включается вибрационная сигнализация; - раздается звуковой сигнал; - мигают сигнальные светодиоды;
Нижний сигнализационный порог
Если концентрация газа достигнет или превысит нижний сигнализационный порог, прибор: - отображает значок нижнего сигнализационного порога и концентрацию газа; - запускает процедуру срабатывания по нижнему сигнализационному порогу. Сигнализация по нижнему порогу может быть отключена на несколько секунд нажатием кнопки. Она автоматически сбрасывается (отключается), когда концентрация газа вернется в допустимые пределы.
Верхний сигнализационный порог
Если концентрация газа достигнет или превысит верхний сигнализационный порог, прибор: - отображает значок верхнего сигнализационного порога и концентрацию газа; - запускает процедуру срабатывания по верхнему сигнализационному порогу. Сигнализация по верхнему порогу может быть отключена на несколько секунд нажатием кнопки. Прибор при этом остается в режиме сигнализации. Сигнализация по высокой концентрации не является самосбрасывающейся, что означает что она не сбрасывается (отключается) автоматически, когда концентрация газа вернется в допустимые пределы.
RU
Для сброса сигнализации нажмите кнопку после возвращения концентрации газа в допустимые пределы.
Вы можете просмотреть заводские настройки сигнализационных порогов при включении прибора.
32 ALTAIR 2X
Исходная страница 30 PDF
Страница 31 PDF

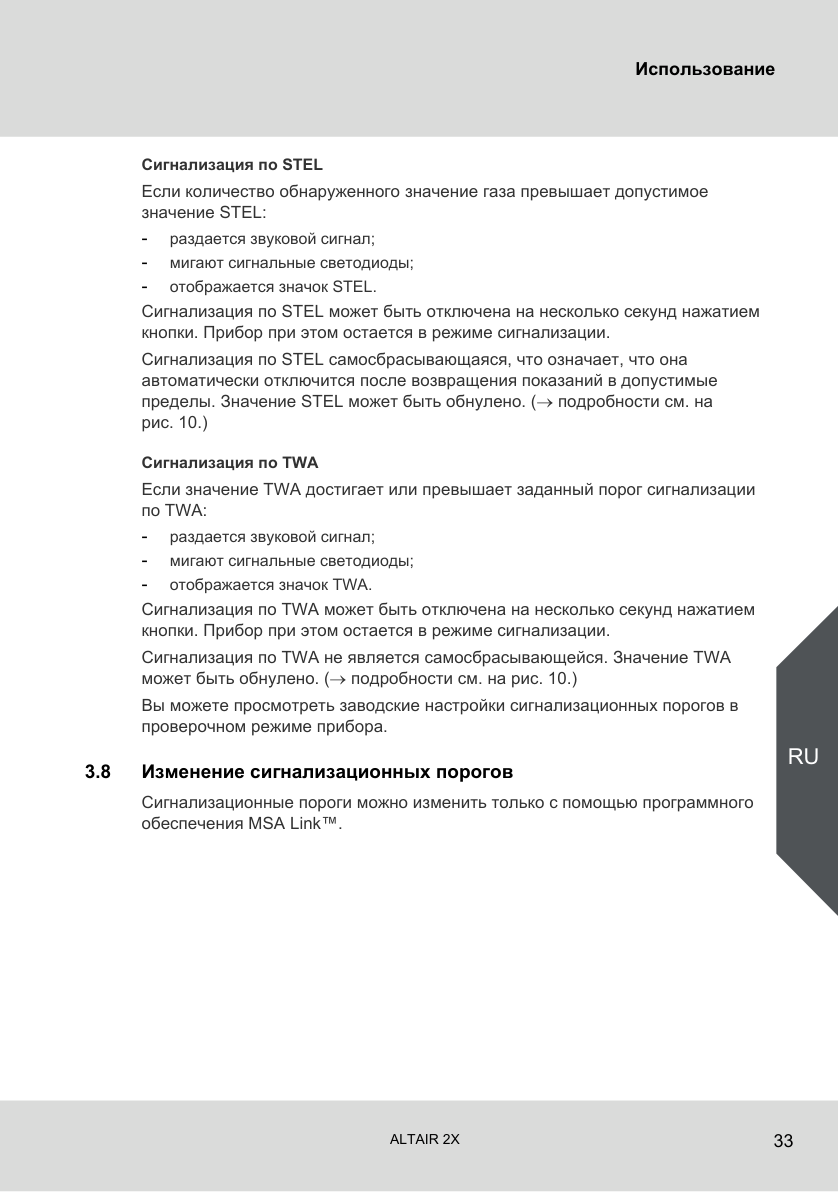

Использование
Сигнализация по STEL
Если количество обнаруженного значение газа превышает допустимое значение STEL: - раздается звуковой сигнал; - мигают сигнальные светодиоды; - отображается значок STEL. Сигнализация по STEL может быть отключена на несколько секунд нажатием кнопки. Прибор при этом остается в режиме сигнализации.
Сигнализация по STEL самосбрасывающаяся, что означает, что она автоматически отключится после возвращения показаний в допустимые пределы. Значение STEL может быть обнулено. (→подробности см. на рис. 10.)
Сигнализация по TWA
Если значение TWA достигает или превышает заданный порог сигнализации по TWA: - раздается звуковой сигнал; - мигают сигнальные светодиоды; - отображается значок TWA. Сигнализация по TWA может быть отключена на несколько секунд нажатием кнопки. Прибор при этом остается в режиме сигнализации.
Сигнализация по TWA не является самосбрасывающейся. Значение TWA может быть обнулено. (→подробности см. на рис. 10.)
Вы можете просмотреть заводские настройки сигнализационных порогов в проверочном режиме прибора.
RU
3.8
Изменение сигнализационных порогов

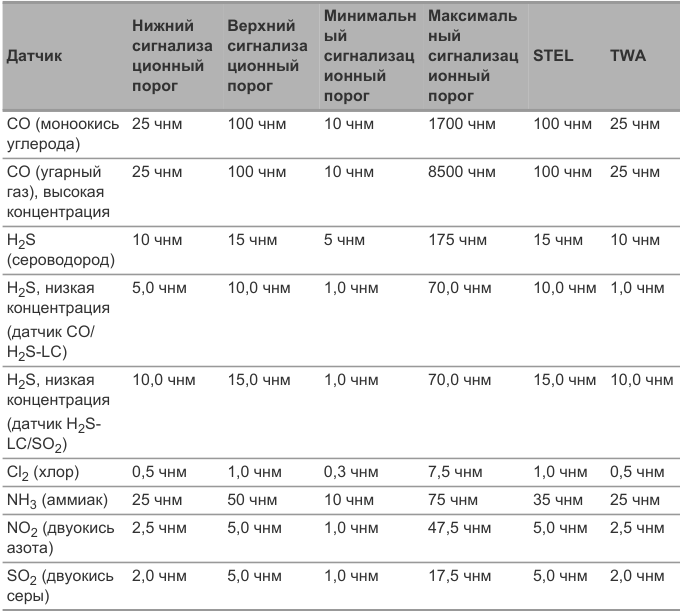

Сигнализационные пороги можно изменить только с помощью программного обеспечения MSA Link™.
33 ALTAIR 2X
Исходная страница 31 PDF
Страница 32 PDF
Использование

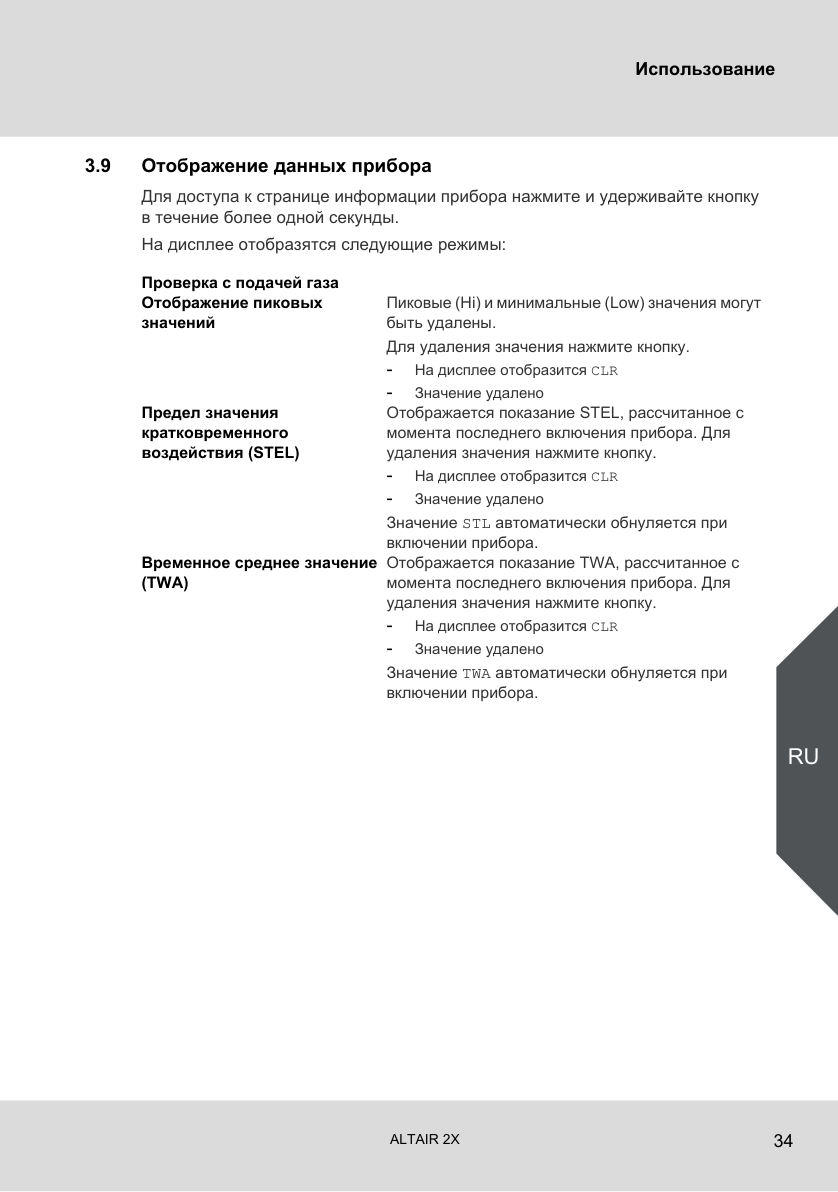

3.9
Отображение данных прибора
Для доступа к странице информации прибора нажмите и удерживайте кнопку в течение более одной секунды.
На дисплее отобразятся следующие режимы:
Проверка с подачей газа
Отображение пиковых
значений
Пиковые (Hi) и минимальные (Low) значения могут быть удалены.
Для удаления значения нажмите кнопку. - На дисплее отобразится CLR - Значение удалено Предел значения
кратковременного
воздействия (STЕL)
Отображается показание STEL, рассчитанное с момента последнего включения прибора. Для удаления значения нажмите кнопку. - На дисплее отобразится CLR - Значение удалено Значение STL автоматически обнуляется при включении прибора. Временное среднее значение
(TWA)
Отображается показание TWA, рассчитанное с момента последнего включения прибора. Для удаления значения нажмите кнопку. - На дисплее отобразится CLR - Значение удалено Значение TWA автоматически обнуляется при включении прибора.
RU
34 ALTAIR 2X
Исходная страница 32 PDF
Страница 33 PDF
Использование
Измерение
PULSE? для датчиков с технологией XCell Pulse BUMP? для прочих датчиков
Мин. или макс. экран*
Мин./макс. информация Кнопка нажата? сброшена
Д
«0 чнм»
CLR
Н
Н
Кнопка нажата?
Д
Информация STEL сброшена
Экран STEL*
Д
Кнопка нажата?
«0 чнм»
CLR
Н
Н
Технология XCell Pulse?
Д
Информация TWA сброшена
Экран TWA*
Д
Кнопка нажата?
«0 чнм»
CLR
Н
Проверка Импульсная с подачей проверка газа
Экран калибровки* «CAL»«?»
* В зависимости от настроек конкретного прибора
Н
Кнопка нажата?
RU
Д
Измерение
Калибровка нуля

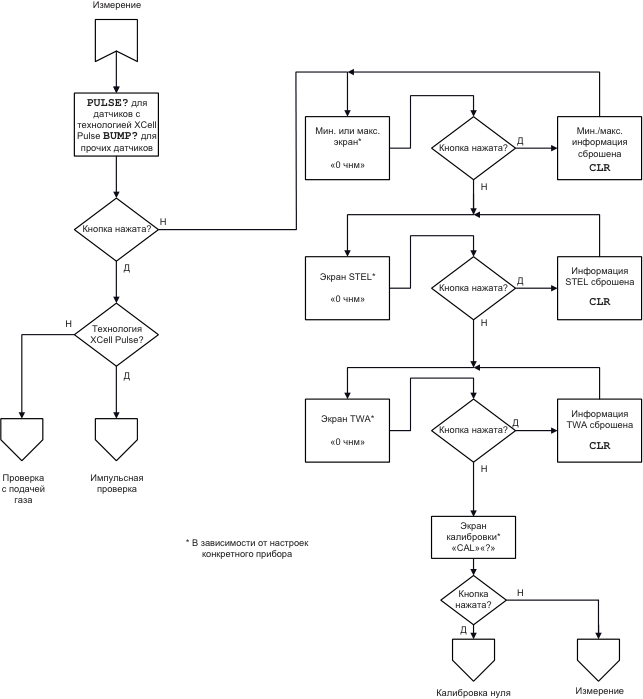

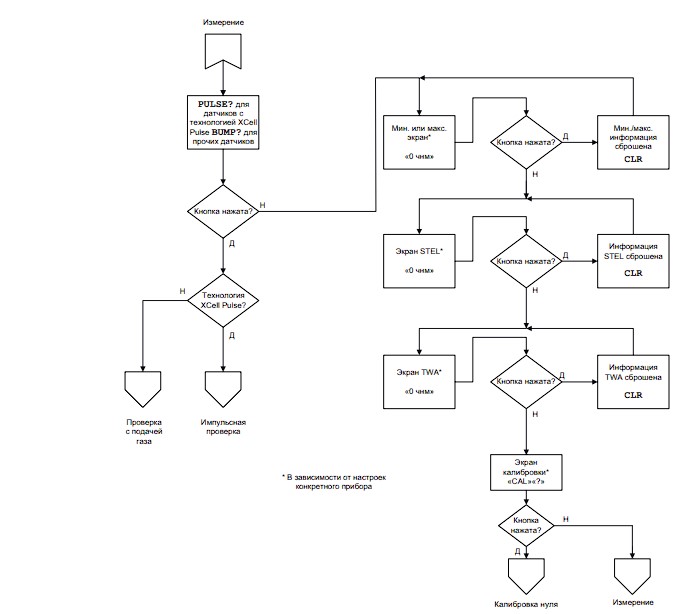

Рис. 10
Отображение данных прибора
3.10
ИК-режим
При нажатии кнопки в течение более чем одной секунды в режиме измерений ИК-режим будет включен на 1 минуту. Если инфракрасный канал связи не обнаружен, прибор автоматически выйдет из данного режима.
35 ALTAIR 2X
Исходная страница 33 PDF
Страница 34 PDF
Использование
3.11
Выключение прибора
(1) Нажмите и удерживайте кнопку, пока на дисплее не отобразится надпись OFF.
(2) Отпустите кнопку, пока на дисплее отображается надпись OFF, чтобы выключить прибор.
3.12

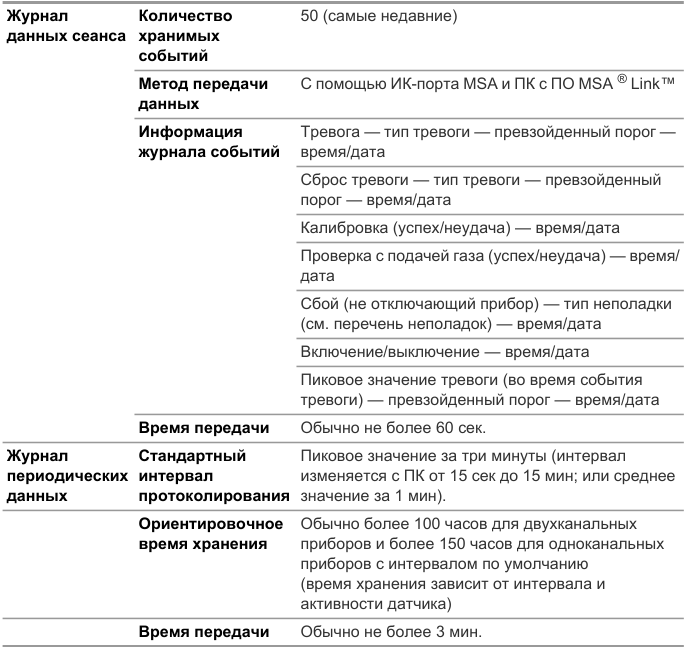

Протоколирование данных
Журнал данных сеанса
Прибор может регистрировать события (подробную информацию см. в разделе 5.3).
Журнал периодических данных
Измеренные пиковые значения периодически сохраняются, исходя из пользовательских настроек (подробную информацию см. в разделе 5.3).
Показания даты и времени базируются на системном времени ПК. Убедитесь, что системная дата и время на ПК установлены верно.
Замена батареи в приборе приводит к потере даты и времени в журнале данных.
После замены батареи с помощью ПК проверьте настройки даты и времени.
Подключение прибора к ПК
(1) Включите ПК и поместите прибор напротив ИК-порта компьютера.
(2) Нажмите кнопку на приборе и удерживайте ее более 1 секунды, чтобы переключиться в ИК-режим.
(3) Запустите ПО MSA Link™ на ПК и начните соединение.
RU
36 ALTAIR 2X
Исходная страница 34 PDF
Страница 35 PDF
Использование

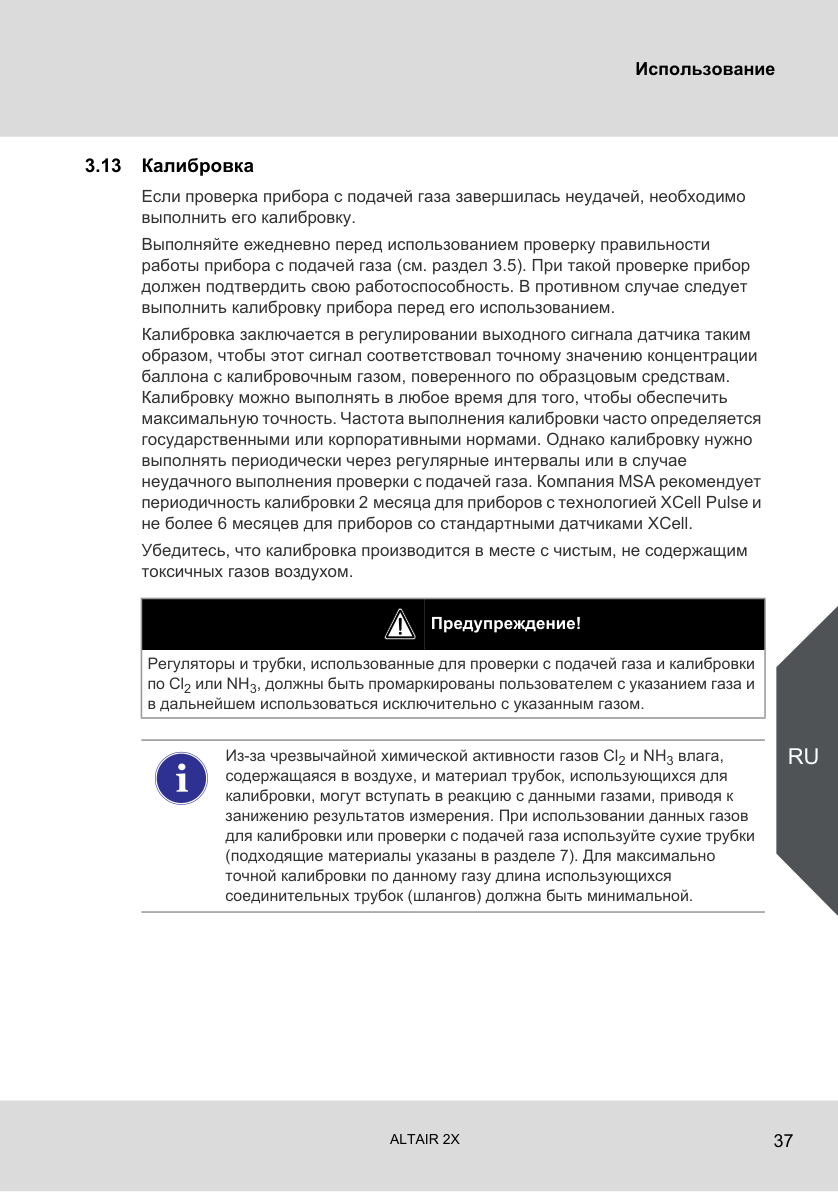

3.13
Калибровка
Если проверка прибора с подачей газа завершилась неудачей, необходимо выполнить его калибровку.
Выполняйте ежедневно перед использованием проверку правильности работы прибора с подачей газа (см. раздел 3.5). При такой проверке прибор должен подтвердить свою работоспособность. В противном случае следует выполнить калибровку прибора перед его использованием.
Калибровка заключается в регулировании выходного сигнала датчика таким образом, чтобы этот сигнал соответствовал точному значению концентрации баллона с калибровочным газом, поверенного по образцовым средствам. Калибровку можно выполнять в любое время для того, чтобы обеспечить максимальную точность. Частота выполнения калибровки часто определяется государственными или корпоративными нормами. Однако калибровку нужно выполнять периодически через регулярные интервалы или в случае неудачного выполнения проверки с подачей газа. Компания MSA рекомендует периодичность калибровки 2 месяца для приборов с технологией XCell Pulse и не более 6 месяцев для приборов со стандартными датчиками XCell.
Убедитесь, что калибровка производится в месте с чистым, не содержащим токсичных газов воздухом.
Регуляторы и трубки, использованные для проверки с подачей газа и калибровки по Cl2 или NH3, должны быть промаркированы пользователем с указанием газа и в дальнейшем использоваться исключительно с указанным газом.
RU
Из-за чрезвычайной химической активности газов Cl2 и NH3 влага, содержащаяся в воздухе, и материал трубок, использующихся для калибровки, могут вступать в реакцию с данными газами, приводя к занижению результатов измерения. При использовании данных газов для калибровки или проверки с подачей газа используйте сухие трубки (подходящие материалы указаны в разделе 7). Для максимально точной калибровки по данному газу длина использующихся соединительных трубок (шлангов) должна быть минимальной.
37 ALTAIR 2X
Исходная страница 35 PDF
Страница 36 PDF
Использование
Калибровку приборов необходимо выполнять: - после того, как прибор подвергся физическому удару; - после любых экстремальных изменений окружающей температуры; - после использования с высокими концентрациями газов; - если проверка с подачей газа/настройка по окружающему воздуху выполнена неудачно; - с установленной национальным законодательством периодичностью. В режим калибровки можно переключиться после отображения информационных экранов (см. рис. 10).
(1) Нажмите кнопку в течение одной секунды, чтобы перейти к странице информации.
(2) Когда на дисплее отображается ZERO?, нажмите кнопку, чтобы выполнить калибровку нуля.
Если калибровка нуля не будет производиться, прибор вернется в нормальный рабочий режим.
- Во время настройки отображаются песочные часы, значок отсутствия калибровочного газа и измеренная концентрация газа. - Если калибровка нуля пройдет неудачно, отображается надпись ERR. После нажатия кнопки прибор вернется в нормальный режим работы. - Если калибровка нуля пройдет удачно, отображается надпись PASS, а затем надпись SPAN?.
(3) Пока на дисплее отображается SPAN?, нажмите кнопку для запуска процедуры калибровки.
(4) Подайте в прибор эталонный газ:
RU
▷Соедините регулятор (привинченный к баллону с калибровочным газом) и отверстие датчика трубкой и откройте регулятор.
▷Возможные эталонные газы →Раздел 7.
Концентрация используемого эталонного газа должна соответствовать указанной в разделе 5.2 для правильной калибровки датчика.
Для правильной калибровки датчиков двухканальных газоанализаторов необходимо использовать только смеси калибровочных газов.
Неправильная калибровка может привести к серьезным увечьям или смерти персонала.
38 ALTAIR 2X
Исходная страница 36 PDF
Страница 37 PDF

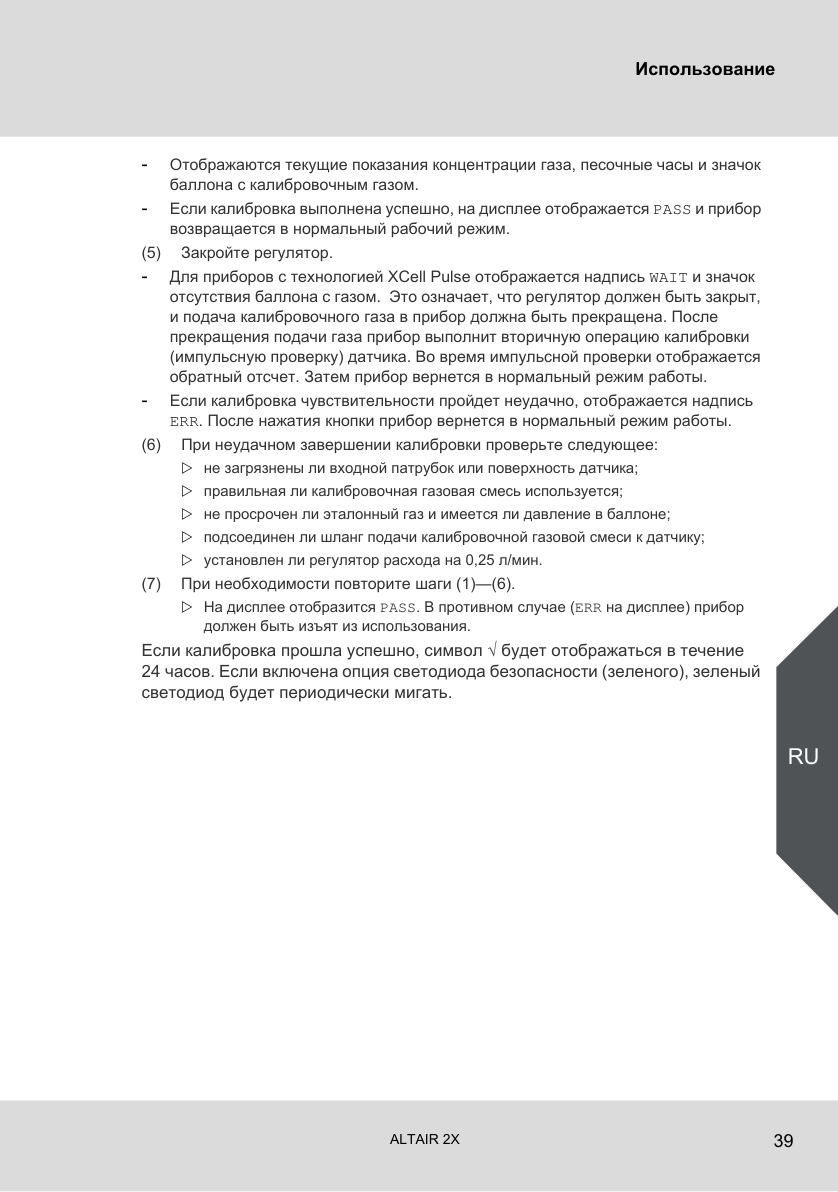

Использование
- Отображаются текущие показания концентрации газа, песочные часы и значок баллона с калибровочным газом. - Если калибровка выполнена успешно, на дисплее отображается PASS и прибор возвращается в нормальный рабочий режим.
(5) Закройте регулятор. - Для приборов с технологией XCell Pulse отображается надпись WAIT и значок отсутствия баллона с газом. Это означает, что регулятор должен быть закрыт, и подача калибровочного газа в прибор должна быть прекращена. После прекращения подачи газа прибор выполнит вторичную операцию калибровки (импульсную проверку) датчика. Во время импульсной проверки отображается обратный отсчет. Затем прибор вернется в нормальный режим работы. - Если калибровка чувствительности пройдет неудачно, отображается надпись ERR. После нажатия кнопки прибор вернется в нормальный режим работы.
(6) При неудачном завершении калибровки проверьте следующее:
▷не загрязнены ли входной патрубок или поверхность датчика;
▷правильная ли калибровочная газовая смесь используется;
▷не просрочен ли эталонный газ и имеется ли давление в баллоне;
▷подсоединен ли шланг подачи калибровочной газовой смеси к датчику;
▷установлен ли регулятор расхода на 0,25 л/мин. (7) При необходимости повторите шаги (1)—(6).
▷На дисплее отобразится PASS. В противном случае (ERR на дисплее) прибор должен быть изъят из использования. Если калибровка прошла успешно, символ √ будет отображаться в течение 24 часов. Если включена опция светодиода безопасности (зеленого), зеленый светодиод будет периодически мигать.
RU
39 ALTAIR 2X
Исходная страница 37 PDF
Страница 38 PDF
Использование

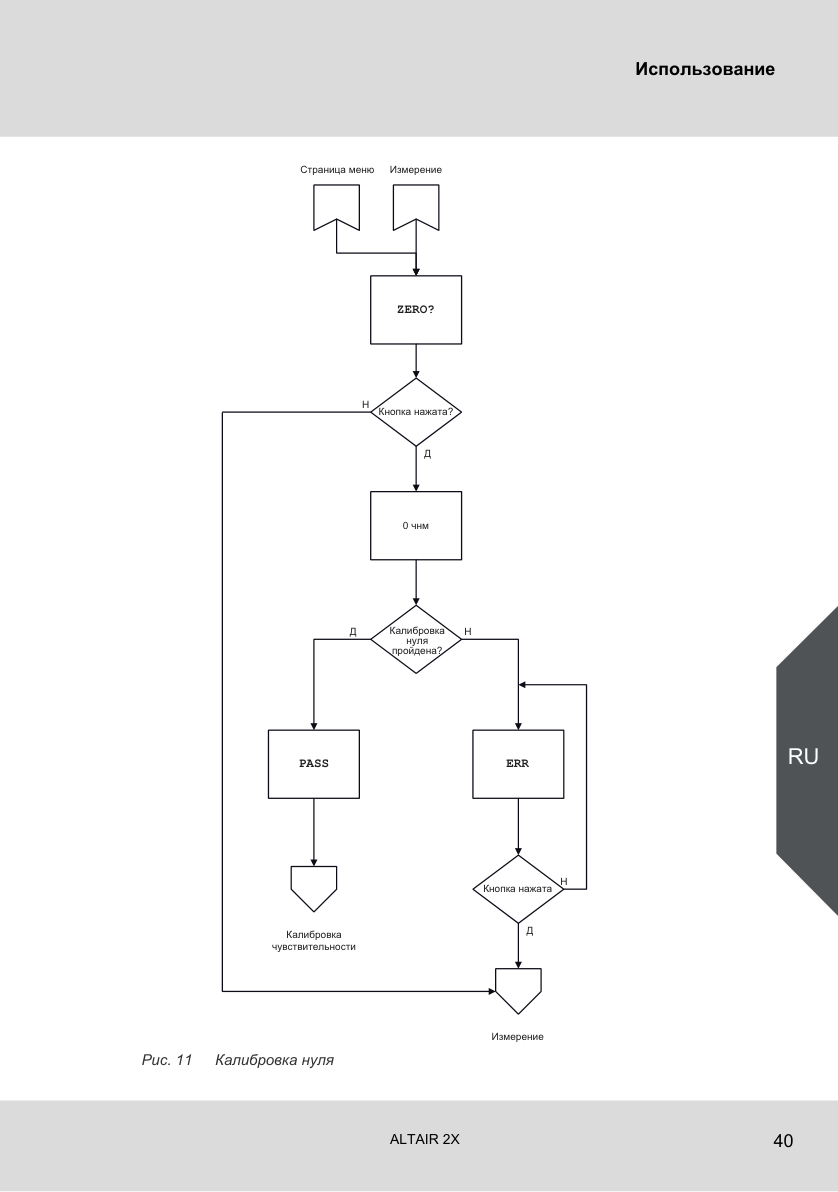

Страница меню
Измерение
ZERO?
Н
Кнопка нажата?
Д
0 чнм
Калибровка нуля пройдена?
Н
Д
RU
PASS
ERR
Н
Кнопка нажата
Д
Калибровка чувствительности
Измерение

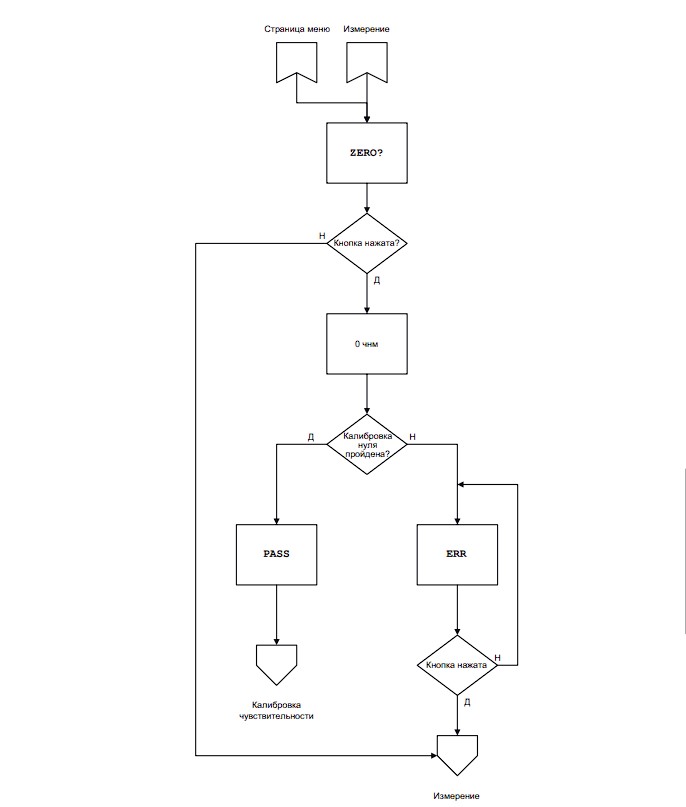

Рис. 11
Калибровка нуля
40 ALTAIR 2X
Исходная страница 38 PDF
Страница 39 PDF
Использование
Калибровка нуля
SPAN?
Н
Кнопка нажата?
Д
20 чнм
Калибровка чувствительности пройдена?
Д
Н
RU
PASS
ERR
Н Н
Технология XCell Pulse?
Кнопка нажата?
Д Д
Импульсная проверка после калибровки
Измерение

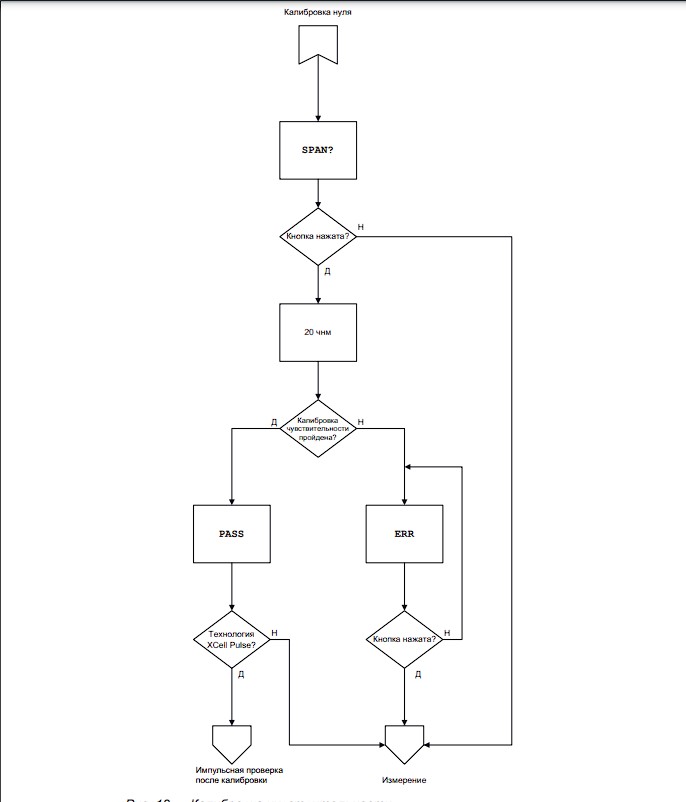

Рис. 12
Калибровка чувствительности
41 ALTAIR 2X
Исходная страница 39 PDF
4 Техобслуживание
Страница 40 PDF
Использование
Калибровка чувствительности
Экран ожидания отключения пользователем подачи калибровочного газа WAIT
Н
Подача газа отключена?
Д
Обратный отсчет до обновления импульсной проверки после калибровки
Обратный отсчет до окончания импульсной проверки
Измерение
RU Рис. 13

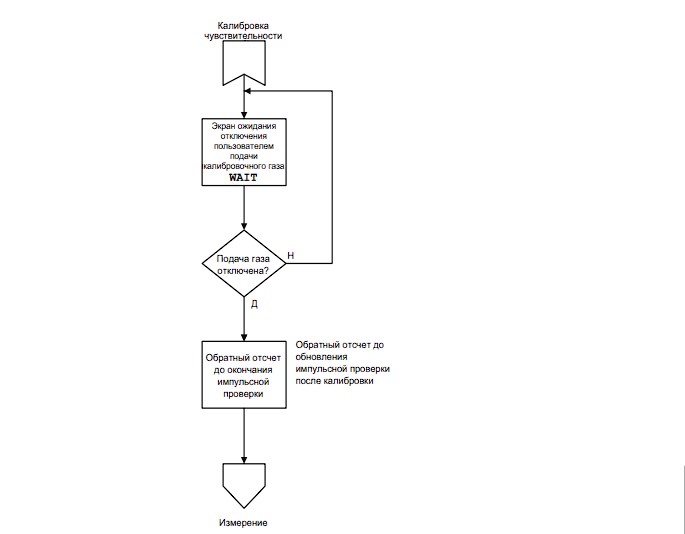

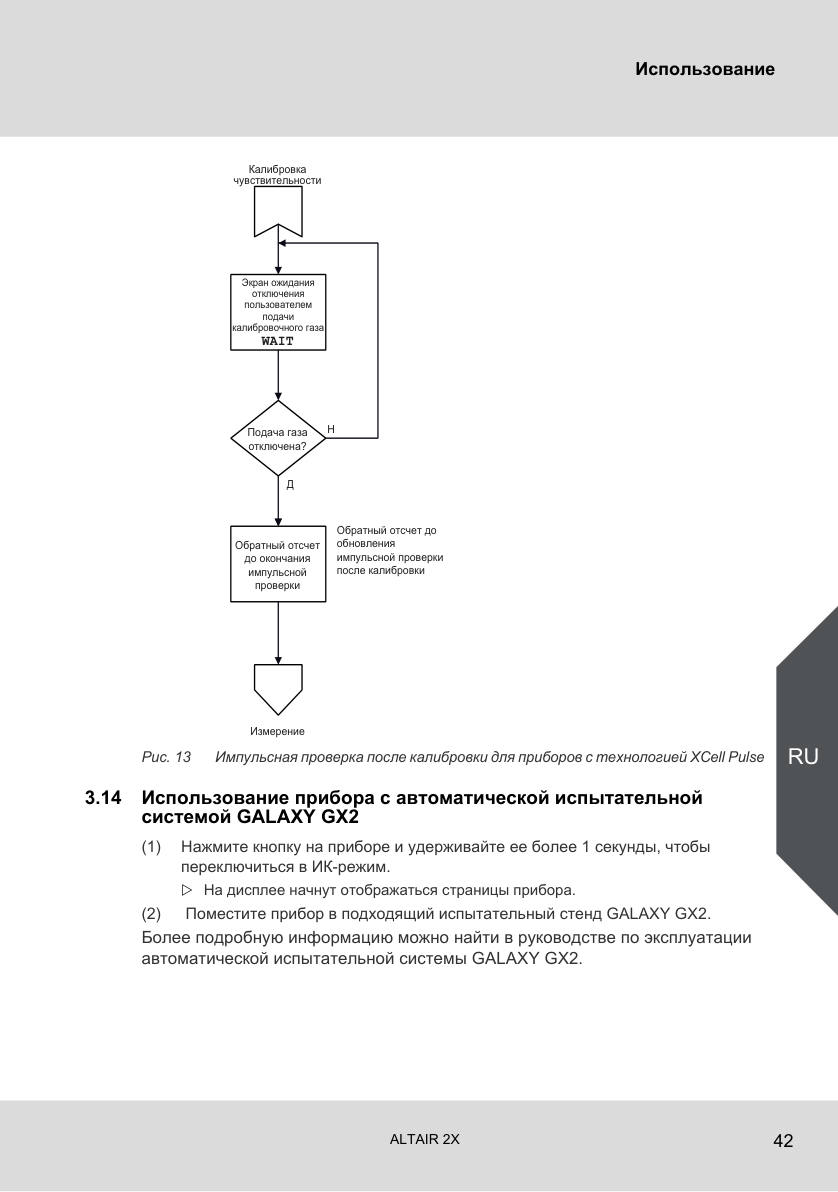

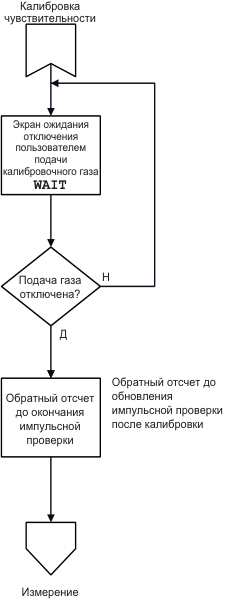

Импульсная проверка после калибровки для приборов с технологией XCell Pulse
3.14 Использование прибора с автоматической испытательной
системой GALAXY GX2
(1) Нажмите кнопку на приборе и удерживайте ее более 1 секунды, чтобы переключиться в ИК-режим.
▷На дисплее начнут отображаться страницы прибора. (2) Поместите прибор в подходящий испытательный стенд GALAXY GX2. Более подробную информацию можно найти в руководстве по эксплуатации автоматической испытательной системы GALAXY GX2.
42 ALTAIR 2X
Исходная страница 40 PDF
Страница 41 PDF
Техобслуживание
4
Техобслуживание
При возникновении ошибок во время работы определите необходимые действия, из перечисленных ниже, используя отображаемые коды ошибок.
4.1
Поиск и устранение неполадок
Текст области с сохранением колонок и переносов
Проблема Описание Действия по устранению
Дисплей
MEM RST Ошибка данных Выполните калибровку прибора.
Измените конфигурацию любых
пользовательских настроек
(сигнализационных порогов,
журнала данных и т. д.)
PCB ERR # Ошибка электронных Обратитесь в MSA *)
компонентов
PRG ERR # Ошибка программной памяти Обратитесь в MSA *)
RAM ERR # Ошибка ОЗУ Обратитесь в MSA *)
UNK ERR # Неизвестная ошибка Обратитесь в MSA *)
SNS ERR # Неполадка датчика Обратитесь в MSA *)
Предупреждение от датчика Заканчивается срок службы
датчика
Сигнал тревоги от датчика Срок службы датчика закончился.
&
Замените датчик и выполните
повторную калибровку.
Предупреждение о разряде Как можно быстрее изымите
батареи (без срабатывания прибор из эксплуатации и
сигнализации) замените батарею
BATT Батарея разряжена (со Прибор больше не реагирует на газ.
ERR срабатыванием сигнализации Изымите прибор из эксплуатации
— загораются светодиоды, и замените батарею.
звуковой сигнал)
Прибор не Низкий заряд батареи Замените батарею
включаетсяRU
*) Если неполадка произошла во время гарантийного срока, свяжитесь с сервисной службой
фирмы MSA. В противном случае прибор должен быть изъят из использования. #: При некоторых ошибках дополнительно отображается код ошибки, который следует записать и
иметь в наличии при обращении в MSA.
43 ALTAIR 2X
Исходная страница 41 PDF
Страница 42 PDF
Техобслуживание
4.2
Замена батареи
Взрывоопасно: Запрещается заменять батареи в опасных зонах.
Заменяйте батареи только на указанные в разделе 7.
1
2

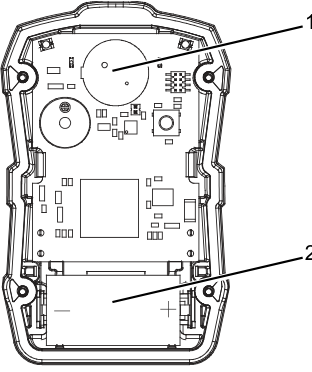

Рис. 14

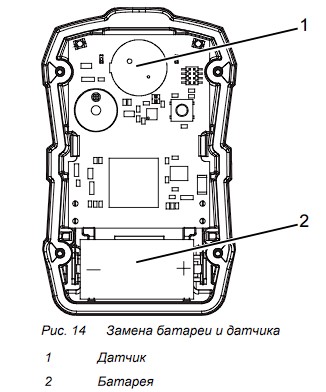

Замена батареи и датчика
1
Датчик
2
Батарея
RU
(1) Отвинтите 4 винта, соединяющие две половинки корпуса.
(2) Для доступа к батарее аккуратно снимите переднюю крышку.
▷Плата прибора останется в задней половине корпуса.
▷Не прикасайтесь с разъемам дисплея (два синих разъема). (3) Извлеките разряженную батарею и замените новой (допустимые типы батарей указаны в разделе 7).
▷При установке батареи соблюдайте указанную на приборе полярность подключения. (4) Убедитесь, что разъемы и контакты дисплея чистые.
▷При необходимости почистите их мягкой безворсовой ветошью. (5) Установите обратно переднюю крышку, убедившись в том, что датчик, прокладки биппера и датчика сели правильно.
44 ALTAIR 2X
Исходная страница 42 PDF
Страница 43 PDF
Техобслуживание
Не затягивайте винты слишком сильно, поскольку это может повредить крышку.
(6) Закрутите крепежные винты.
После замены батареи или в случае, если питание прибора было отключено на некоторое время, необходимо установить дату и время с помощью ПО MSA Link.
При первом включении прибора и после замены батареи прибор выполнит инициализацию батареи. Во время инициализации батареи на дисплее отображается BATT INIT, после чего выполняется последовательное включение светодиодов и вибрационного двигателя. Затем прибор продолжит запуск, как описано в разделе 3.4.
4.3
Замена датчика
Перед проведением работ на плате прибора примите все меры по защите от статического электричества. В противном случае возможно повреждение электронных компонентов прибора электростатическим зарядом тела. Такие повреждения не покрываются гарантией. Заземляющие браслеты и наборы для заземления можно приобрести у поставщиков электронных компонентов.
(1) Убедитесь в том, что прибор выключен.
(2) Для доступа к датчику (в верхней части прибора, возле сигнальных светодиодов →рис. 14) отвинтите четыре винта и снимите переднюю крышку.
RU
(3) Аккуратно извлеките и должным образом утилизируйте датчик.
Новый датчик должен быть того же типа и иметь такой же артикульный номер, что и заменяемый; в противном случае возможна некорректная работа прибора.
(4) Установите датчик в гнездо на плате (он может быть установлен только в одной позиции). Вставьте датчик на место, плотно прижав его к плате.
(5) Установите обратно переднюю крышку, убедившись в том, что датчик, прокладки биппера и датчика сели правильно.
(6) Убедитесь, что разъемы и контакты дисплея чистые.
При необходимости почистите их мягкой безворсовой ветошью.
45 ALTAIR 2X
Исходная страница 43 PDF
5 Технические данные
Страница 44 PDF
Техобслуживание
Не перетягивайте винты, иначе можно повредить корпус.
(7) Вверните винты.
Калибровка необходима после установки датчика; в противном случае корректность работы прибора не гарантируется, и использование такого прибора может привести к серьезному ущербу для здоровья или даже к смерти пользователя.
(8) Выполните калибровку прибора.
4.4
Очистка
Регулярно очищайте прибор снаружи, используя только влажную ткань. Не используйте чистящие средства, кроме указанных в разделе 7.
4.5
Хранение
Когда прибор не используется, храните его в безопасном сухом месте при температуре от 0° C до 40° C. Всегда перед использованием, если прибор находился на хранении, выполняйте его калибровку.
4.6
Комплект поставки
Упакуйте прибор в оригинальную упаковку с соответствующим набивочным материалом. Если оригинальная упаковка отсутствует, ее можно заменить эквивалентным контейнером.
RU
46 ALTAIR 2X
Исходная страница 44 PDF
Страница 45 PDF
Технические данные
5
Технические данные
5.1
Технические характеристики
Текст области с сохранением колонок и переносов
Масса 115 г (4 унции) (прибор с батареей и крепежной скобой)
Габаритные 87 x 55 x 48 мм (3,4 x 2,2 x 1,9 дюйма) — с крепежной скобой
размеры
(Д x Ш x В)
Сигнализация Два сверхъярких светодиода с углом освещения 320° и громкая звуковая
сигнализация, вибрационная сигнализация
Громкость стандартно 95 дБ на расстоянии 30 см
звуковой
сигнализации
Дисплеи Крупносимвольный дисплей для отображения измеряемого параметра
Батарея Литиевая батарея без возможности перезарядки.
Заменяйте батареи только на указанные в разделе 7.
Срок службы От 6 до 12 месяцев в зависимости от настроек прибора, условий
батареи окружающей среды и общих условий ухода и использования.
При очень низких и очень высоких температурах срок службы батареи
может значительно сократиться.
Датчик Электрохимический
Время прогрева 1 минута во время процедуры запуска
Температурный Нормальный рабочий диапазон от -10° C до 40° C (от 14° F до 104° F)
диапазон
Расширенный рабочий диапазон от -20° C до 50° C (от -4° F до 122° F)
Кратковременное воздействие от -40° C до 60° C (от -40° F до 140° F)
Хранение от 0° C до 40° C (от 32° F до 104° F)
Вибрационная сигнализация от 0° C до 50° C (от 32° F до 122° F)
Искробезопасность (ATEX, IEC, CSA)от -40° C до 60° C (от -40° F до 140° F)
При крайне низких температурах (ниже -20° C) изображение на дисплее
может обновляться очень медленно, и его будет трудно прочитать.
Диапазон 80—120 кПа (от 11,6 до 17,4 фунта/кв. дюйм (абс.))
атмосферных
давлений
Влажность 15%—90% относительной влажности, без конденсации
5%—95% относительной влажности, кратковременно
Класс защиты от IP 67
пыли и влагиRU
47 ALTAIR 2X
Исходная страница 45 PDF
Страница 46 PDF
Технические данные
5.2
Данные датчика
Установленные на заводе пороги и уставки сигнализации
Текст области с сохранением колонок и переносов
Минимальн Максималь
Нижний Верхний
ый ный
сигнализа сигнализа
Датчик сигнализац сигнализац STEL TWA
ционный ционный
ионный ионный
порог порог
порог порог
CO (моноокись 25 чнм 100 чнм 10 чнм 1700 чнм 100 чнм 25 чнм
углерода)
CO (угарный 25 чнм 100 чнм 10 чнм 8500 чнм 100 чнм 25 чнм
газ), высокая
концентрация
H2S 10 чнм 15 чнм 5 чнм 175 чнм 15 чнм 10 чнм
(сероводород)
H2S, низкая 5,0 чнм 10,0 чнм 1,0 чнм 70,0 чнм 10,0 чнм 1,0 чнм
концентрация
(датчик CO/
H2S-LC)
H2S, низкая 10,0 чнм 15,0 чнм 1,0 чнм 70,0 чнм 15,0 чнм 10,0 чнм
концентрация
(датчик H2S-
LC/SO2)
Cl2 (хлор) 0,5 чнм 1,0 чнм 0,3 чнм 7,5 чнм 1,0 чнм 0,5 чнм
NH3 (аммиак) 25 чнм 50 чнм 10 чнм 75 чнм 35 чнм 25 чнм
NO2 (двуокись 2,5 чнм 5,0 чнм 1,0 чнм 47,5 чнм 5,0 чнм 2,5 чнм
азота)
SO2 (двуокись 2,0 чнм 5,0 чнм 1,0 чнм 17,5 чнм 5,0 чнм 2,0 чнм
серы)RU
48 ALTAIR 2X
Исходная страница 46 PDF
Страница 47 PDF
Технические данные
Рабочие характеристики
Текст области с сохранением колонок и переносов
Разрешение Воспроизводимость
Нормальный Расширенный
Датчик Диапазон
температурный температурный
диапазон диапазон
CO (моноокись 0—1999 чнм 1 чнм +/-5 чнм, но не более +/-10 чнм, но не
углерода) 10% от результата более 20% от
измерения результата
измерения
CO (моноокись 0—9999 чнм 5 чнм +/-10 чнм, но не +/-25 чнм, но не
углерода) более 10% от более 20% от
Высокая результата результата
измерения измерения
концентрация
H2S (сероводород) 0—200 чнм 1 чнм +/-2 чнм, но не более +/-5 чнм, но не более
10% от результата 20% от результата
измерения измерения
H2S, низкая 0—100,0 чнм 0,1 чнм +/-2 чнм, но не более +/-5 чнм, но не более
концентрация 10% от результата 20% от результата
(датчик CO/H2S-LC) измерения измерения
H2S, низкая 0—100,0 чнм 0,1 чнм +/-2 чнм, но не более +/-5 чнм, но не более
концентрация 10% от результата 20% от результата
(датчик H2S-LC/SO2) измерения измерения
Cl2 (хлор) 0—10,0 чнм 0,05 чнм +/-0,2 чнм, но не +/-0,5 чнм, но не
более 10% от более 20% от
результата результата
измерения измерения
NH3 (аммиак) 0—100 чнм 1 чнм +/-2 чнм, но не более +/-5 чнм, но не более
10% от результата 20% от результата
измерения измерения
NO2 (двуокись азота) 0—50,0 чнм 0,1 чнм +/-2 чнм, но не более +/-3 чнм, но не более
10% от результата 20% от результата
измерения измерения
SO2 (двуокись серы) 0—20,0 чнм 0,1 чнм +/-2 чнм, но не более +/-3 чнм, но не более
10% от результата 20% от результата
измерения измеренияRU
49 ALTAIR 2X
Исходная страница 47 PDF
Страница 48 PDF
Технические данные

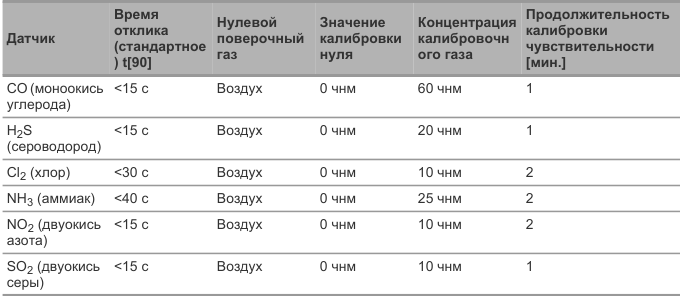

Параметры калибровки
Текст области с сохранением колонок и переносов
Время Продолжительность
Нулевой Значение Концентрация
отклика калибровки
Датчик поверочный калибровки калибровочн
(стандартное чувствительности
газ нуля ого газа
) t[90] [мин.]
CO (моноокись <15 с Воздух 0 чнм 60 чнм 1
углерода)
H2S <15 с Воздух 0 чнм 20 чнм 1
(сероводород)
Cl2 (хлор) <30 с Воздух 0 чнм 10 чнм 2
NH3 (аммиак) <40 с Воздух 0 чнм 25 чнм 2
NO2 (двуокись <15 с Воздух 0 чнм 10 чнм 2
азота)
SO2 (двуокись <15 с Воздух 0 чнм 10 чнм 1
серы)RU
50 ALTAIR 2X
Исходная страница 48 PDF
Страница 49 PDF
Технические данные
5.3
Протоколирование — технические характеристики
Текст области с сохранением колонок и переносов
Журнал Количество 50 (самые недавние)
данных сеанса хранимых
событий
Метод передачи С помощью ИК-порта MSA и ПК с ПО MSA ® Link™
данных
Информация Тревога — тип тревоги — превзойденный порог —
журнала событий время/дата
Сброс тревоги — тип тревоги — превзойденный
порог — время/дата
Калибровка (успех/неудача) — время/дата
Проверка с подачей газа (успех/неудача) — время/
дата
Сбой (не отключающий прибор) — тип неполадки
(см. перечень неполадок) — время/дата
Включение/выключение — время/дата
Пиковое значение тревоги (во время события
тревоги) — превзойденный порог — время/дата
Время передачи Обычно не более 60 сек.
Журнал Стандартный Пиковое значение за три минуты (интервал
периодических интервал изменяется с ПК от 15 сек до 15 мин; или среднее
данных протоколирования значение за 1 мин).
Ориентировочное Обычно более 100 часов для двухканальных
время хранения приборов и более 150 часов для одноканальных
приборов с интервалом по умолчанию
(время хранения зависит от интервала и
активности датчика)
Время передачи Обычно не более 3 мин.RU
51 ALTAIR 2X
Исходная страница 49 PDF
6 Сертификация
Страница 50 PDF

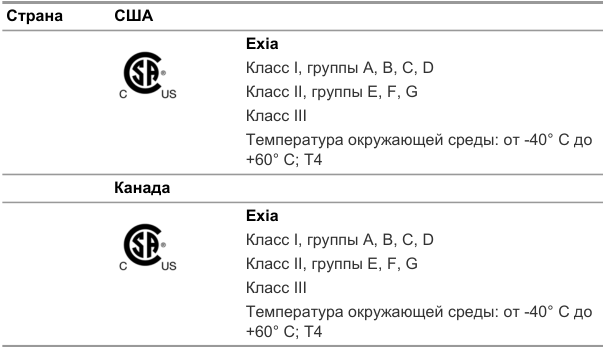

Сертификация
6
Сертификация
Разрешения на применение данного прибора указаны на его этикетке.
Текст области с сохранением колонок и переносов
Страна США
Exia
Класс I, группы A, B, C, D
Класс II, группы E, F, G
Класс III
Температура окружающей среды: от -40° C до
+60° C; T4
Канада
Exia
Класс I, группы A, B, C, D
Класс II, группы E, F, G
Класс III
Температура окружающей среды: от -40° C до
+60° C; T4RU
52 ALTAIR 2X
Исходная страница 50 PDF
Страница 51 PDF
Сертификация
6.1 Маркировка, Сертификаты и Аттестаты
В соответствии с Директивой 94/9/EC (ATEX)
Производитель: Mine Safety Appliances Company
1000 Cranberry Woods Drive
Cranberry Township, PA 16066 USA (США)
Изделие: ALTAIR 2X
Сертификат соответствия ЕС на FTZU 13 ATEX 0200 X проведение типовых испытаний:
Тип защиты: EN 60079-0: 2012,
EN 60079-11: 2012, Исполнение: нет
Маркировка: II 2G Ex ia IIC T4 Gb
-40° C ≤ Ta ≤ +60° C
Батарея: T4: Литиевая соль LS 17330
Литий EEMB ER 17335 Специальные условия: Замена батареи должна выполняться вне пределов опасной зоны.
Номер уполномоченного 0080 сертифицирующего органа:
Год выпуска: См. маркировку Серийный №: См. маркировку
RU
53 ALTAIR 2X
Исходная страница 51 PDF
7 Информация для заказа
Страница 52 PDF
Сертификация
6.2
Маркировка, сертификаты и утверждения согласно IECEx
Производитель: Mine Safety Appliances Company
1000 Cranberry Woods Drive
Cranberry Township, PA 16066 USA (США)
Изделие: ALTAIR 2X
Сертификат IECEx на проведение IECEx FTZU 13.0025X типовых испытаний:
IEC 60079-0: 2011, Тип защиты:
IEC 60079-11: 2011
Характеристики нет
Маркировка: Ex ia IIC T4 Gb
-40° C ≤ Ta ≤ +60° C
Батарея: T4: Литиевая соль LS 17330
Литий EEMB ER 17335 Специальные условия Замена батареи должна выполняться вне пределов опасной зоны.
RU
54 ALTAIR 2X
Исходная страница 52 PDF
Страница 53 PDF
Информация для заказа
7
Информация для заказа
7.1

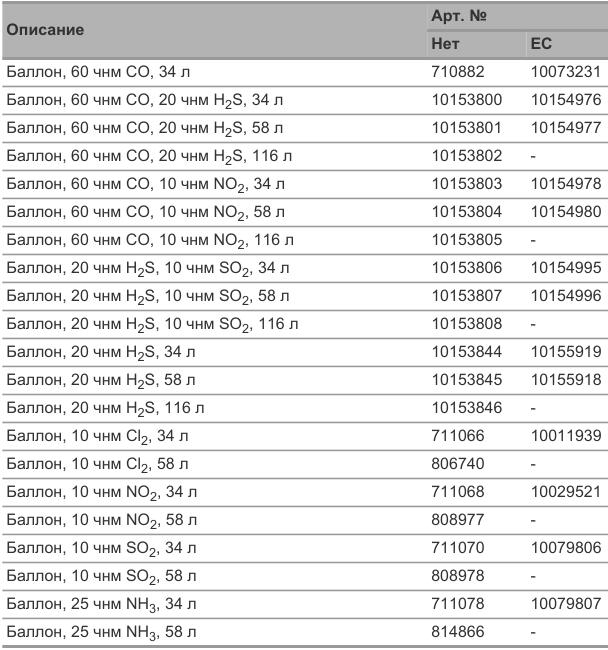

Баллоны с калибровочным газом
Текст области с сохранением колонок и переносов
Арт. №
Описание
Нет ЕС
Баллон, 60 чнм CO, 34 л 710882 10073231
Баллон, 60 чнм CO, 20 чнм H2S, 34 л 10153800 10154976
Баллон, 60 чнм CO, 20 чнм H2S, 58 л 10153801 10154977
Баллон, 60 чнм CO, 20 чнм H2S, 116 л 10153802 -
Баллон, 60 чнм CO, 10 чнм NO2, 34 л 10153803 10154978
Баллон, 60 чнм CO, 10 чнм NO2, 58 л 10153804 10154980
Баллон, 60 чнм CO, 10 чнм NO2, 116 л 10153805 -
Баллон, 20 чнм H2S, 10 чнм SO2, 34 л 10153806 10154995
Баллон, 20 чнм H2S, 10 чнм SO2, 58 л 10153807 10154996
Баллон, 20 чнм H2S, 10 чнм SO2, 116 л 10153808 -
Баллон, 20 чнм H2S, 34 л 10153844 10155919
Баллон, 20 чнм H2S, 58 л 10153845 10155918
Баллон, 20 чнм H2S, 116 л 10153846 -
Баллон, 10 чнм Cl2, 34 л 711066 10011939
Баллон, 10 чнм Cl2, 58 л 806740 -
Баллон, 10 чнм NO2, 34 л 711068 10029521
Баллон, 10 чнм NO2, 58 л 808977 -
Баллон, 10 чнм SO2, 34 л 711070 10079806
Баллон, 10 чнм SO2, 58 л 808978 -
Баллон, 25 чнм NH3, 34 л 711078 10079807
Баллон, 25 чнм NH3, 58 л 814866 -RU
55 ALTAIR 2X
Исходная страница 53 PDF
Страница 54 PDF
Информация для заказа
7.2

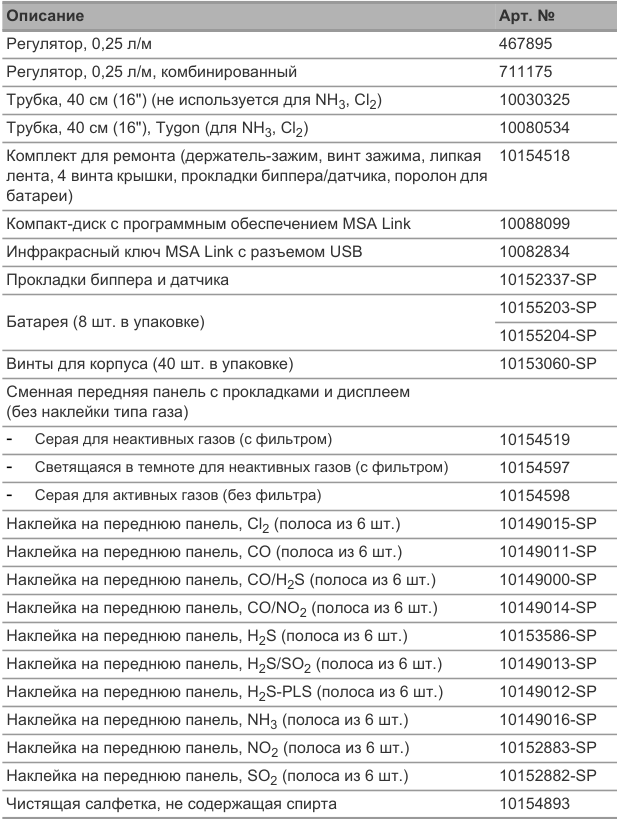

Запасные части и принадлежности
Текст области с сохранением колонок и переносов
Описание Арт. №
Регулятор, 0,25 л/м 467895
Регулятор, 0,25 л/м, комбинированный 711175
Трубка, 40 см (16") (не используется для NH3, Cl2) 10030325
Трубка, 40 см (16"), Tygon (для NH3, Cl2) 10080534
Комплект для ремонта (держатель-зажим, винт зажима, липкая 10154518
лента, 4 винта крышки, прокладки биппера/датчика, поролон для
батареи)
Компакт-диск с программным обеспечением MSA Link 10088099
Инфракрасный ключ MSA Link с разъемом USB 10082834
Прокладки биппера и датчика 10152337-SP
10155203-SP
Батарея (8 шт. в упаковке)
10155204-SP
Винты для корпуса (40 шт. в упаковке) 10153060-SP
Сменная передняя панель с прокладками и дисплеем
(без наклейки типа газа)
- Серая для неактивных газов (с фильтром) 10154519
- Светящаяся в темноте для неактивных газов (с фильтром) 10154597
- Серая для активных газов (без фильтра) 10154598
Наклейка на переднюю панель, Cl2 (полоса из 6 шт.) 10149015-SP
Наклейка на переднюю панель, CO (полоса из 6 шт.) 10149011-SP
Наклейка на переднюю панель, CO/H2S (полоса из 6 шт.) 10149000-SP
Наклейка на переднюю панель, CO/NO2 (полоса из 6 шт.) 10149014-SP
Наклейка на переднюю панель, H2S (полоса из 6 шт.) 10153586-SP
Наклейка на переднюю панель, H2S/SO2 (полоса из 6 шт.) 10149013-SP
Наклейка на переднюю панель, H2S-PLS (полоса из 6 шт.) 10149012-SP
Наклейка на переднюю панель, NH3 (полоса из 6 шт.) 10149016-SP
Наклейка на переднюю панель, NO2 (полоса из 6 шт.) 10152883-SP
Наклейка на переднюю панель, SO2 (полоса из 6 шт.) 10152882-SP
Чистящая салфетка, не содержащая спирта 10154893RU
56 ALTAIR 2X
Исходная страница 54 PDF
Страница 55 PDF
Информация для заказа
7.3
Комплекты для замены датчиков
Текст области с сохранением колонок и переносов
Описание Арт. № Датчик XCell Cl2 низкой мощности, комплект для замены 10152600 Датчик XCell CO-HC низкой мощности, комплект для замены 10152602 Датчик XCell H2S/CO низкой мощности, комплект для замены 10152603 Датчик XCell H2S/CO-H2 низкой мощности, комплект для замены 10152604 Датчик XCell H2S-LC/CO низкой мощности, комплект для замены 10152605 Датчик XCell H2S-LC/SO2 низкой мощности, комплект для замены 10152607 Датчик XCell H2S-PLS, комплект для замены 10121227 Датчик XCell NH3 низкой мощности, комплект для замены 10152601 Датчик XCell NO2/CO низкой мощности, комплект для замены 10152606
RU
57 ALTAIR 2X
Исходная страница 55 PDF
Источник: РЭ MSA №10148950/00; 55 страниц; Руководство-по-эксплуатации-altair-2x-re.pdf
PDFBuklet ALTAIR 2X 3открыть PDF ↗
Потому что каждая жизнь имеет значение…
Газоанализаторы ALTAIR® 2X

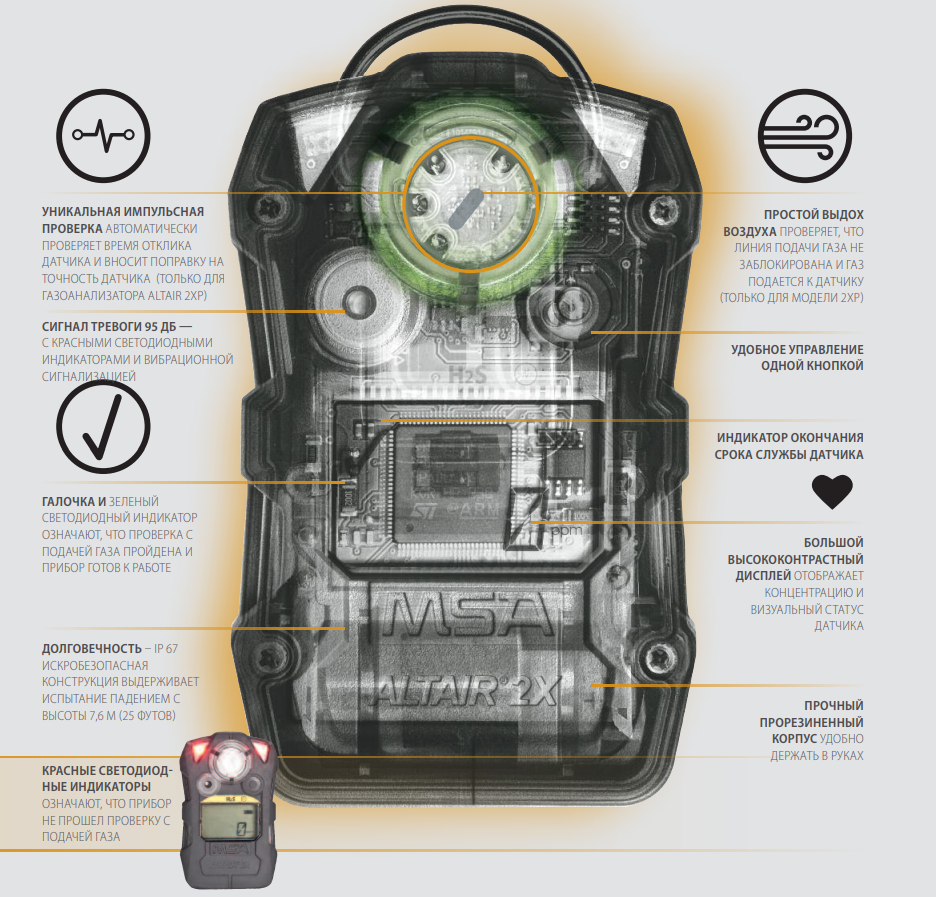

Действительно главное то, что внутри
Датчики MSA XCeLL ИМЕют ОБычНый СРОК
СЛУжБы БОЛЕЕ чЕтыРЕх ЛЕт –ЭтО ВДВОЕ
БОЛЬШЕ СРЕДНЕГО ПОКАзАтЕЛЯ ПО ОтРАСЛИ –И
ОБЕСПЕчИВАют ПРЕВОСхОДНУю
СтАБИЛЬНОСтЬ, тОчНОСтЬ И ВРЕМЯ ОтКЛИКА.
Газоанализатор ALTAIR 2XP с технологией XCell Pulse
Technology
Первая проверка без подачи газа!
Газоанализатор ALTAIR 2XP обеспечивает настолько простую проверку с подачей
газа, что ее может выполнить кто угодно и где угодно! Благодаря научным
основам этой уникальной технологии портативные газоанализаторы уже никогда
не будут прежними.
Соединив импульсную проверку датчика и простую проверку потока, мы создали
первую успешную автономную проверку без подачи газа. Когда начинается
ИМПУЛЬСНАЯ проверка датчика, выдохните на устройство. И Вы ПРОШЛИ
ПРОВЕРКУ!
Двухканальный газоанализатор токсичных газов
ALTAIR 2XT
Газоанализатор ALTAIR 2XT устраняет необходимость во втором газоанализаторе,
используя проверенные двойные датчики токсичных газов XCell. Двойные
датчики токсичных газов XCell обнаруживают два газа на с цифровым выходом,
что сводит к минимуму перекрестные помехи между каналами.
Одноканальный газоанализатор ALTAIR 2X
Компания MSA полностью изменила технологию обнаружения газов с помощью
технологии датчиков XCell. Управляющая электроника датчиков
миниатюризирована и размещена внутри самих датчиков при помощи
патентованной конструкции специализированной интегральной микросхемы
(ASIC) компании MSA. Благодаря этому датчики MSA XCell обеспечивают
превосходную стабильность, точность и длительный срок службы.
Газоанализатор ALTAIR 2X
Газоанализатор ALTAIR 2X является первым одноканальным или двухканальным анализатором с
передовой технологией датчиков XCell, который обеспечивает непревзойденную производ-
ительность и резкое снижение общей стоимости прибора, увеличенную долговечность и
улучшенную безопасность рабочих.
ALTAIR 2X также является первым портативным газоанализатором, в котором использована
революционная технология XCell Pulse Technology. Основанный на достижениях науки и
передовых запатентованных возможностях датчика газоанализатор ALTAIR 2XP позволяет
впервые в мире выполнить проверку без газа. Это делает возможным ежедневную проверку.
Главное то, что внутри!
Совместимость, отслеживаемость
и простота без ущерба для безопасности!
ЗаПиСи ПРибОРа СОхРаНЯютСЯ и могут быть
легко загружены во время периодической
калибровки с помощью испытательного стенда
Galaxy GX2. Программное обеспечение MSA Link Pro
обеспечивает все возможности для работы в сети.
Не предоставляйте безопасность случаю!
Выполнение проверки каждый день перед эксплуатацией является передовой практикой в отрасли и
•
легко осуществляется при помощи ALTAIR 2XP. Выполняйте проверку где и когда угодно без баллонов газа
и дополнительных принадлежностей.
Визуальные индикаторы на газоанализаторе позволяют легко проконтролировать выполнение проверки
•
Яркий зеленый светодиод (зеленый светодиод, галочка) в случае успешной проверки
•
Мигает красным, если проверка не выполнена
•
Семейство газоанализаторов ALTAIR 2X обеспечивает полную запись о проведенных проверок с
•
калибровок, пиковых значениях в журнал событий.
Улучшите соблюдение норм безопасности и укрепите уверенность рабочих!
СВЕтЯЩиЙСЯ В тЕМНОтЕ
ВаРиаНт ДЛЯ ПРИМЕНЕНИЯ В
УСЛОВИЯх ПЛОхОГО ОСВЕщЕНИЯ И
БОЛЕЕ ПРОСтОГО УПРАВЛЕНИЯ
ПАРКОМ ГАзОАНАЛИзАтОРОВ С
РАзЛИчНыМИ ПАРАМЕтРАМИ.
MSAsafety.com
Сниженная общая стоимость
Передовые технологии MSA в сочетании с долговечностью изделия означают, что газоанализатор ALTAIR 2X обеспечивает более низкую
общую стоимость чем приборы конкурентов, и быстро окупится.
Сниженная цена и расходы
Время отклика и восстановления датчиков XCell уменьшает потребление газа для калибровки и
•
проверки с подачей газа (если это применимо).
ALTAIR 2XP с технологией XCell Pulse Technology снижает потребность в конкретном
•
калибровочном газе и принадлежностях для проверки с подачей газа, что обеспечивает
значительную экономию!
Двухканальный газоанализатор токсичных газов ALTAIR 2XT устраняет потребность во втором
•
приборе в некоторых областях применения.
Увеличенная производительность
Aвтономная проверка на ALTAIR 2XP означает, что вы будете проводить больше
•
времени за работой и меньше –и за выполнением проверки с подачей газа. Меньше
времени, проведенного на станции проверки с подачей газа, означает меньше
времени простоя и больше времени работы!
Более быстрые проверки соблюдение норм и надежность изделия означают, что вы
•
можете начать работать быстрее и безопаснее!
Прочная конструкция
Как и все газоанализаторы MSA, ALTAIR 2X – долговечный прибор, хорошо подходящий для выполнения своих функций.
Он выдерживает сильные удары благодаря прочному корпусу из поликарбоната и может пройти испытание падением
•
с высоты 7,62 м (25 футов)
ALTAIR 2X имеет класс защиты IP 67, он пыле- и водонепроницаем
•
Исключены радиопомехи
•
Полная гарантия на три года, охватывающая весь прибор, включая датчики.
•
MSAsafety.com
+
=
УНикаЛЬНаЯ иМПУЛЬСНаЯ
ПРОВЕРка АВтОМАтИчЕСКИ
ПРОВЕРЯЕт ВРЕМЯ ОтКЛИКА
ДАтчИКА И ВНОСИт ПОПРАВКУ НА
тОчНОСтЬ ДАтчИКА (тОЛЬКО ДЛЯ
ГАзОАНАЛИзАтОРА ALTAIR 2XP)
ГаЛОчка и зЕЛЕНый
СВЕтОДИОДНый ИНДИКАтОР
ОзНАчАют, чтО ПРОВЕРКА С
ПОДАчЕй ГАзА ПРОйДЕНА И
ПРИБОР ГОтОВ К РАБОтЕ
ПРОСтОЙ ВЫДОх
ВОЗДУха ПРОВЕРЯЕт, чтО
ЛИНИЯ ПОДАчИ ГАзА НЕ
зАБЛОКИРОВАНА И ГАз
ПОДАЕтСЯ К ДАтчИКУ
(тОЛЬКО ДЛЯ МОДЕЛИ 2XP)
ДОЛГОВЕчНОСтЬ – IP 67
ИСКРОБЕзОПАСНАЯ
КОНСтРУКцИЯ ВыДЕРжИВАЕт
ИСПытАНИЕ ПАДЕНИЕМ С
ВыСОты 7,6 М (25 фУтОВ)
бОЛЬШОЙ
ВЫСОкОкОНтРаСтНЫЙ
ДиСПЛЕЙ ОтОБРАжАЕт
КОНцЕНтРАцИю И
ВИзУАЛЬНый СтАтУС
ДАтчИКА
УДОбНОЕ УПРаВЛЕНиЕ
ОДНОЙ кНОПкОЙ
ПРОчНЫЙ
ПРОРЕЗиНЕННЫЙ
кОРПУС УДОБНО
ДЕРжАтЬ В РУКАх
Благодаря нашей запатентованной технологии XCell Pulse Technology мы создали простой и недорогой подход для проверки. Годы
научных исследований, запатентованная технология датчиков и методы реакции датчиков собственной разработки привели к
созданию первого в мире газоанализатора с автономной проверкой. Проще говоря, для проверки газоанализатора ALTAIR 2XP не
требуется использовать принадлежности для калибровки или баллоны с калибровочным газом.
как это работает? Когда газоанализатор включается, он автоматически начинает электронную импульсную проверку, при которой
включается взаимодействие катализатора датчика и электролита, а также вносятся незначительные изменения в предыдущие значения
калибровки. затем пользователь выполняет проверку потока, выдохнув на входной патрубок датчика. Встроенный в датчик детектор
кислорода, работающий только во время импульсной проверки и проверки потока, определяет падение содержания кислорода в
выдыхаемом воздухе. Если обе проверки прошли удачно, газоанализатор успешно прошел проверку.
СиГНаЛ тРЕВОГи 95 Дб —
С КРАСНыМИ СВЕтОДИОДНыМИ
ИНДИКАтОРАМИ И ВИБРАцИОННОй
СИГНАЛИзАцИЕй
иНДикатОР ОкОНчаНиЯ
СРОка СЛУЖбЫ Датчика
кРаСНЫЕ СВЕтОДиОД-
НЫЕ иНДикатОРЫ
ОзНАчАют, чтО ПРИБОР
НЕ ПРОШЕЛ ПРОВЕРКУ С
ПОДАчЕй ГАзА
XCell® Pulse Technology
MSAsafety.com
информация для размещения заказа
тип детектора (нижний, верхний
сигнализационный порог в чнм)
темно-серый
СВЕтЯЩиЙСЯ
В тЕМНОтЕ
ЗаПаСНОЙ
Датчик
ALTAIR 2 (нижний, верхний сигнализационный порог в чнм)
XP – с технологией XCell Pulse Technology
H₂S-Pulse (10, 15)
10153984
10154188
10121227
Двухканальный газоанализатор токсичных газов ALTAIR 2XT
CO/H₂S (CO: 25, 100; H₂S: 10, 15)
10154040
10154181
10152603
CO-H₂/H₂S* (CO: 25, 100; H₂S: 10, 15)
10154071
10154182
10152604
CO/H₂S-LC* (CO: 25, 100; H₂S: 5, 10)
10154072
10154183
10152605
CO/NO₂* (CO: 25, 100; NO₂: 2,5, 5)
10154073
10154184
10152606
SO₂/H₂S-LC (SO₂: 2, 5; H₂S: 10, 15)
10153985
10154190
10152607
Одноканальный газоанализатор ALTAIR 2X
CO (25, 100)
10153986
10154185
10152603
CO-H₂* (25, 100)
10154074
10154186
10152604
CO-HC* (25, 100)
10154075
10154187
10152602
H₂S-LC* (5, 10)
10154076
10154189
10152605
SO₂ (2, 5)
10154077
10154191
10152607
NO₂* (2.5, 5)
10154078
10154192
10152606
NH₃* (25, 50)
10154079
–
10152601
Cl₂* (0.5, 1)
10154
PDFOperating Manual ALTAIR2x RU 2открыть PDF ↗
RU
MSAsafety.com
Руководство по эксплуатации
ALTAIR 2X
Одно- или двухканальный газоанализатор
Номер заказа 10148950/00
© MINE SAFETY APPLIANCES COMPANY 2014 г. — Все права защищены
Данное руководство можно найти в Интернете по адресу: www.msasafety.com
Производитель
MSA NORTH AMERICA
1000 Cranberry Woods Drive, Cranberry Township, PA 16066
ALTAIR 2X
3
Декларация соответствия
RU
Декларация соответствия
Производитель или его уполномоченное европейское представительство:
MSA AUER GmbH
Thiemannstrasse 1
D-12059 Berlin
заявляет, что изделие
ALTAIR 2X
признано соответствующим директиве ATEX 94/9/EC, Приложение III.
Уведомление о соответствии качества, согласно приложению IV Директивы
ATEX 94/9/EC, было выпущено компанией INERIS, номер уполномоченного
органа: 0080.
Данное изделие
изготовлено в
соответствии со
стандартами:
EN 60079-0:2012, EN 60079-11:2012
и соответствует требованиям директивы по электромагнитной совместимости
2004/108/EC, (EMC):
EN 50270:2007 Тип 2, EN 61000 - 6 - 3:2011
Продукт соответствует требованиям Директивы 2006/66/EC.
MSA AUER GmbH
Д-р Аксель Шуберт
Отдел исследований и разработок приборов
Берлин,
ноябрь 2013 г.
и сертификации
ALTAIR 2X
4
Содержание
RU
Содержание
1
Правила техники безопасности ..............................................................6
1.1
Надлежащее использование ..........................................................6
1.2
Информация об ответственности ...................................................7
1.3
Меры предосторожности и безопасности ......................................7
1.4
Гарантия ...........................................................................................9
2
Описание ..................................................................................................11
2.1
Общий обзор ..................................................................................11
2.2
Показания на дисплее ...................................................................14
2.3
Предупреждение об истечении срока службы датчика ..............15
2.4
Сигнализация об истечении срока службы датчика ...................15
2.5
Подсветка .......................................................................................16
2.6
Настройка по окружающему воздуху (FAS) .................................16
2.7
Проверка с подачей газа датчиков с технологией XCell Pulse ......16
3
Использование ........................................................................................16
3.1
Влияние окружающей среды ........................................................16
3.2
Настройка .......................................................................................16
3.3
Первое использование ..................................................................17
3.4
Включение прибора .......................................................................17
3.5
Проверки работоспособности перед эксплуатацией ..................25
3.6
Продолжительность использования ............................................29
3.7
Контроль концентрации газа .........................................................31
3.8
Изменение сигнализационных порогов .......................................33
3.9
Отображение данных прибора .....................................................34
3.10
ИК-режим ........................................................................................35
3.11
Выключение прибора ....................................................................36
3.12
Протоколирование данных ...........................................................36
ALTAIR 2X
5
Содержание
RU
3.13
Калибровка .....................................................................................37
3.14
Использование прибора с автоматической
испытательной системой GALAXY GX2 .......................................42
4
Техобслуживание ....................................................................................43
4.1
Поиск и устранение неполадок .....................................................43
4.2
Замена батареи .............................................................................44
4.3
Замена датчика ..............................................................................45
4.4
Очистка ...........................................................................................46
4.5
Хранение ........................................................................................46
4.6
Комплект поставки .........................................................................46
5
Технические данные ...............................................................................47
5.1
Технические характеристики ........................................................47
5.2
Данные датчика .............................................................................48
5.3
Протоколирование — технические характеристики ...................51
6
Сертификация ..........................................................................................52
6.1
Маркировка, Сертификаты и Аттестаты
В соответствии с Директивой 94/9/EC (ATEX) .............................53
6.2
Маркировка, сертификаты и утверждения согласно IECEx .......54
7
Информация для заказа ........................................................................55
7.1
Баллоны с калибровочным газом .................................................55
7.2
Запасные части и принадлежности ..............................................56
7.3
Комплекты для замены датчиков .................................................57
ALTAIR 2X
6
Правила техники безопасности
RU
1
Правила техники безопасности
1.1
Надлежащее использование
Газоанализатор ALTAIR 2X, далее именуемый «прибор», предназначен для
использования обученным и квалифицированным персоналом. Он
предназначен для оценки риска воздействия опасных веществ, например, в
следующих случаях:
-
оценка потенциального воздействия на рабочего токсичных газов и паров;
-
определение и контроль опасных газов и испарений на рабочем месте.
Газоанализатор ALTAIR 2X может быть укомплектован для обнаружения:
-
некоторых токсичных газов, при установке соответствующего датчика.
В обязательном порядке следует прочитать данное руководство по
эксплуатации и соблюдать все его положения при эксплуатации изделия.
Необходимо особо тщательно изучить и выполнять в дальнейшем правила
техники безопасности и эксплуатации изделия. Помимо этого, для безопасной
эксплуатации необходимо соблюдать требования действующего
национального законодательства.
Альтернативное использование или использование за пределами данных
спецификаций будет рассматриваться как ненадлежащее. Это особенно
относится к несанкционированным модификациям изделия и его вводу в
эксплуатацию лицами, не уполномоченными MSA.
Предупреждение!
Это изделие предназначено для сохранения жизни и здоровья пользователя.
Неправильное применение, уход или техобслуживание могут нарушить его
работоспособность, создавая тем самым серьезную угрозу жизни человека.
Перед применением следует проверить работоспособность изделия.
Запрещается использовать продукт в следующих случаях: функциональные
испытания дали неудовлетворительные результаты, обнаружены повреждения,
не проводится техническое обслуживание/уход с привлечением
квалифицированного персонала, не используются оригинальные запчасти
производства MSA.
ALTAIR 2X
7
Правила техники безопасности
RU
1.2
Информация об ответственности
MSA не несет ответственности в случаях использования данного изделия
ненадлежащим образом или не по назначению. Выбор и использование этого
изделия должны выполняться под управлением квалифицированного
специалиста по безопасности, тщательно изучившего конкретные опасности
на том рабочем месте, где оно будет использоваться, и полностью знакомого
с изделием и ограничениями по его эксплуатации. Работодатель несет полную
ответственность за выбор и использование этого изделия, а также его
включение в схему обеспечения безопасности на рабочем месте.
MSA снимает с себя всяку
PDFaltair 2x. broshyura. 2016 2открыть PDF ↗
ПОРТАТИВНЫЙ ОДНО- ИЛИ ДВУХКАНАЛЬНЫЙ ГАЗОАНАЛИЗАТОР ALTAIR 2X
/ИЗМЕРЕНИЕ ОДНОГО ИЛИ ДВУХ ГАЗОВ В ВОЗДУХЕ РАБОЧЕЙ ЗОНЫ/
• № 61890-15 в Госреестре СИ России
• Соответствует требованиям
Технических регламентов Таможенного союза
ТР ТС 012/2011 и ТР ТС 020/2011
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Газоанализатор ALTAIR 2X, в зависимости от
исполнения предназначен для:
• измерений содержания вредных газов:
оксида углерода (СО), сероводорода (Н2S), диоксида азота (NO2), сернистого ангидрида (SO2),
аммиака (NH3) и хлора (Cl2) в воздухе рабочей зоны;
• выдачи звуковой, световой, вибрационной и визуальной (с отображением на дисплее) сигнали-
зации при превышении измеряемой величиной установленных пороговых значений.
Область применения:
• контроль содержания вредных веществ в воздухе рабочей зоны на уровне предельно допусти-
мых концентраций (ПДК) в соответствии с ГОСТ 12.1.005 и при значительном превышении ПДК
при аварийных ситуациях в целях обеспечения безопасности персонала.
Эксплуатация во взрывоопасных зонах:
Газоанализатор ALTAIR 2X выполнен во взрывозащищенном исполнении и предназначен для при-
менения во взрывоопасных зонах помещений и наружных установок с уровнем взрывозащиты
«взрывобезопасный» для взрывоопасных сред категории IIC, группы Т4.
Газоанализатор имеет маркировку взрывозащиты: 1 Ex ia IIC T4 Gb.
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
Газоанализатор ALTAIR 2X представляет собой автоматический одно- или двухканальный порта-
тивный прибор непрерывного действия.
Конструктивно газоанализатор выполнен в прочном прорезиненном корпусе из поликарбоната
(темно-серого цвета или белого фосфоресцирующего), выдерживающем экстремальные воздей-
ствия и падения с 7-ми метровой высоты. Управление приборами осуществляется с помощью од-
ной единственной кнопки.
Газоанализатор выпускается в 3-х основных исполнениях:
• ALTAIR 2XР - одноканальный газоанализатор для контроля содержания сероводорода (H2S) с
технологией XCell Pulse Technology (проверка работоспособности газоанализатора без подачи
газовой смеси);
• ALTAIR 2XТ - двухканальный газоанализатор со сдвоенным электрохимическим сенсором XCell
(CO/H2S, CO-H2/H2S, CO/NO2, SO2/H2S);
• ALTAIR 2X - одноканальный газоанализатор с электрохимическим сенсором XCell (СО, СО-Н2,
СО-НС, H2S, SO2, NO2, NH3, Cl2).
Изготовитель MSA Safety, США
ООО «Промэкоприбор» - официальны й
дистрибью тор и сервис-центр
ООО «Промэкоприбор» 194100, Россия, г. Санкт-Петербург, ул. Литовская, д. 10, тел./факс (812) 295-21-60, 295-20-01
тел./факс (812) 295-21-43, 295-05-25, e-mail: info@promecopribor.ru, http://www.promecopribor.ru, http://www.промэкоприбор.рф
Газоанализатор исполнения ALTAIR 2X СО выпускается в стан-
дартном варианте, в версии Steel Mill (для металлургических
заводов с компенсацией влияния водорода) и в версии Fire
для пожарной охраны.
Способ отбора пробы у всех исполнений газоанализатора –
диффузионный.
Принцип действия газоанализатора – электрохимический.
Срок службы электрохимических датчиков MSA составляет не
менее 4-х лет (NH3, CL2 – 2 года).
Газоанализатор обеспечивает срабатывание сигнализации по
двум порогам – нижнему (“LO”) и верхнему (“HI”) и оснащены
устройствами звуковой, световой, вибрационной и визуальной
сигнализации.
Газоанализатор также обеспечивает сигнализацию по усред-
ненной концентрации газа за период 15 минут (STEL) и 8 ча-
сов (TWA).
Заводские настройки порогов срабатывания сигнализации мо-
гут быть перенастроены пользователем в процессе эксплуатации прибора.
Газоанализатор ALTAIR 2X имеет высококонтрастный жидкокристаллический графический дисплей
с подсветкой, обеспечивающий отображение результатов измерений, отображение меню пользо-
вателя, отображение уровня заряда элемента питания, отображение знака, подтверждающего
успешно проведенную газовую проверку работоспособности газоанализатора в течение последних
24-х часов.
Электропитание газоанализатора осуществляется от встроенной заменяемой литиевой батареи
типа CR2 со сроком службы от 6-ти до 12-ти месяцев в зависимости от условий эксплуатации.
Газоанализатор ALTAIR 2X оснащен памятью данных и ИК-интерфейсом, предназначенным для
вывода данных на персональный компьютер.
По завершению срока службы замена измерительного датчика происходит очень быстро благода-
ря специально разработанной конструкции прибора. Компактная и высокоэффективная CR2 бата-
рейка обеспечивает работу ALTAIR 2X в течение более одного года. Батарейка легко доступна и
очень просто заменяется.
Прибор поставляется со специальным зажимом, позволяющим их надежно крепить на одежде и
носить даже в самых трудных условиях без риска потери. Также к прибору поставляются специ-
альный зажим как у мобильного телефона со шнуром для ношения на шее или руке и зажим для
крепления на каске.
Газоанализатор выполнен во взрывозащищенном, пыле- влагонепроницаемом исполнении.
Степень защиты корпуса газоанализатора по ГОСТ 14254-96 – IP67.
ООО «Промэкоприбор» 194100, Россия, г. Санкт-Петербург, ул. Литовская, д. 10, тел./факс (812) 295-21-60, 295-20-01
тел./факс (812) 295-21-43, 295-05-25, e-mail: info@promecopribor.ru, http://www.promecopribor.ru, http://www.промэкоприбор.рф
2
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
Современные эффективные датчики MSA
В газоанализаторах ALTAIR 2X используются датчики MSA XCell собственной разработки компании
MSA, работающие на основе специализированных интегральных схем (ASIC).
Основные преимущества датчиков:
• средний срок службы датчиков не менее 4 лет (NH3, CL2 – 2 года);
• время отклика и восстановления датчиков - менее 15 секунд;
• проверка работоспособности датчиков при включении прибора - менее 15 секунд;
• время калибровки - менее 60 секунд;
• повышенная стабильность сигнала и точность измерений при изменяющихся или экстремаль-
ных внешних условиях;
• сдвоенные датчики СО/H2S, СО/NO2, H2S/SO2 практически без перекрестной чувствительности;
• возможность установки датчика CO с компенсацией на водород (H2);
• цифровые датчики более устойчивы к радиопомехам;
• лазерная сварка корпуса датчика исключает возможность утечек электролита;
• индикатор работоспособности датчиков заранее выдаёт предупреждение о необходимости их
замены, что уменьшает количество отказов прибора.
Взрывозащищенное исполнение
Газоанализаторы ALTAIR 2X выпускаются во взрывозащищенном исполнении, имеют разрешение
на применение Ростехнадзора РФ и предназначены для эксплуатации во взрывоопасных зонах
предприятий нефтегазового комплекса, химической промышленности, энергетике, пожарной
охране и служб коммунального хозяйства.
Сигнализация
Газоанализаторы ALTAIR 2X оснащены устройствами звуковой (громкостью 95 дБ), световой (два
сверхярких светодиода с углом обзора 320°), вибрационной и визуальной сигнализации (знаки LO
или Hi на дисплее), которые срабатывают при превышении концентрацией контролируемого газа
установленных пороговых значений.
Прочная конструкция, малые габариты и вес
Приборы имеют прочный прорезиненный корпус, обеспечивающий защиту от случайных падений
даже 7-ми метровой высоты, с превосходными характеристиками по пыле и влагозащите (IP 67).
Металлические резьбовые соединения гарантируют стабильность конструкции во все время служ-
бы прибора. Вес ALTAIR 2X – 115 г, габаритные размеры 87х55х48 мм.
Управление одной кнопкой
Управление прибором осуществляется с помощью всего одной кнопки, позволяющий получить
доступ ко всем функциональным возможностям: включить подсветку, активировать ИК-связь с ПК,
произвести обнуление прибора, удалить пиковое значение, провести проверку работоспособно-
сти.
Индикатор проверки работоспособности
Газоанализаторы ALTAIR 2X оснащены специальной функцией проверки работоспособности Gas
Test. Проверка запускается одним нажатием кнопки и проводится с подачей в прибор контрольно-
го газа. Прибор сравнивает свои показания с заданной концент
PDFaltair 2x dekl.sootvetstviya ts 2открыть PDF ↗
Текстовый слой недоступен — откройте PDF по ссылке.
PDFaltair 2x opisanie tipa 2открыть PDF ↗
Текстовый слой недоступен — откройте PDF по ссылке.
PDFaltair 2x reklamnaya broshura rus 2открыть PDF ↗
MSAsafety.com
газоанализаторы MSA ALTAIR® 2X
Знакомство
СВЕТЯЩИЙСЯ В ТЕМНОТЕ ВАРИАНТ для
примеНеНия в услОвияХ плОХОгО
ОсвещеНия и бОлее прОсТОгО упрАвлеНия
НАбОрАми гАЗОАНАлиЗАТОрОв с
рАЗлиЧНыми пАрАмеТрАми
+
=
УНИКАЛЬНАЯ ИМПУЛЬСНАЯ
ПРОВЕРКА АвТОмАТиЧески
прОверяеТ время ОТкликА
дАТЧикА и вНОсиТ пОпрАвку НА
ТОЧНОсТЬ дАТЧикА. (ТОлЬкО для
гАЗОАНАлиЗАТОрА ALTAIR 2XP)
гАЛОЧКА И ЗелеНый
свеТОдиОдНый иНдикАТОр
ОЗНАЧАЮТ, ЧТО прОверкА с
пОдАЧей гАЗА прОйдеНА и
прибОр гОТОв к рАбОТе
ПРОСТОЙ ВЫДОх ВОЗДУхА
пОЗвОляеТ убедиТЬся, ЧТО
лиНия пОдАЧи гАЗА Не
ЗАблОкирОвАНА и гАЗ
пОдАеТся к дАТЧику
(ТОлЬкО для мОдели 2XP)
ДОЛгОВЕЧНОСТЬ –
искрОбеЗОпАсНАя кОНсТрукция,
сООТвеТсТвуЮщАя клАссу
ЗАщиТы IP 67, выдерЖивАеТ
испыТАНие брОсАНием
с высОТы 7,6 м
БОЛЬШОЙ
ВЫСОКОКОНТРАСТНЫЙ
ДИСПЛЕЙ ОТОбрАЖАеТ
кОНцеНТрАциЮ гАЗА
и виЗуАлЬНый сТАТус
дАТЧикА
УДОБНОЕ УПРАВЛЕНИЕ
ОДНОЙ КНОПКОЙ РУКОЙ
В ПЕРЧАТКЕ
ПРОЧНЫЙ
ПРОРЕЗИНЕННЫЙ КОРПУС
удОбНО дерЖАТЬ в рукАХ
СИгНАЛ ТРЕВОгИ 95 ДБ –
с крАсНыми свеТОдиОдНыми
иНдикАТОрАми и вибрАциОННОй
сигНАлиЗАцией
ИНДИКАТОР ОКОНЧАНИЯ
СРОКА СЛУЖБЫ ДАТЧИКА
КРАСНЫЕ
СВЕТОДИОДНЫЕ
ИНДИКАТОРЫ ОЗНАЧАЮТ,
ЧТО прибОр Не прОшел
прОверку с пОдАЧей гАЗА
MSAsafety.com
OOO «MCA сейфети» • Тел.: +7 495 921-1370 • E-mail: info.ru@MSAsafety.com
хАРАКТЕРИСТИКИ
ПРЕИМУЩЕСТВА
Широкий ряд вариантов
исполнения
Одноканальные газоанализаторы ALTAIR 2X с датчиками XCell
•
Одноканальный газоанализатор ALTAIR 2XP с технологией XCell Pulse Technology
•
двухканальные газоанализаторы токсичных газов ALTAIR 2XT с двойными датчиками токсичных газов XCell
•
Низкая стоимость
более быстрое время отклика датчика, самый низкий расход калибровочного газа на рынке
•
Ожидаемый срок службы прибора и датчика составляет 4 года
•
3 года гарантии на прибор и большинство датчиков (2 года на Cl₂, NH₃)
•
Автономная проверка снижает затраты на обслуживание и увеличивает производительность (только для
•
газоанализатора ALTAIR 2XP)
1 прибор может анализировать 2 газа (только для модели ALTAIR 2XT)
•
Лучшее знание техники
безопасности и соблюдение В
РЕАЛЬНОМ ВРЕМЕНИ
Автономная проверка где угодно и когда угодно без специального калибровочного газа (только для
•
газоанализатора ALTAIR 2XP)
прОХОЖдеНие прОверки: зеленый светодиод мигает каждые 15 с, большая галочка на экране –
•
для соблюдения требований безопасности в реальном времени
НеудАЧНАя прОверкА: красный свеТОдиОд мигает каждые 15 с, отсутствие галочки
•
предупреждение и сигнализация об окончании срока службы датчика
•
Отслеживаемость
В ТЕЧЕНИЕ ВСЕгО
РАБОЧЕгО ВРЕМЕНИ
Запись 75 событий тревоги и более 100 часов периодических данных, включая записи о проведении
•
проверок с подачей газа и калибровок
совместим с автоматической испытательной системой MSA GALAXY® GX2 и программным обеспечением
•
MSA Link Pro
Прочность и долговечность
прочный литой прорезиненый корпус
•
выдерживает неоднократные падения с высоты 7,6 м на бетон
•
сертифицированная пылеводонепроницаемая и искробезопасная конструкция с классом защиты IP67
•
Простой в использовании
управление рукой в перчатке с помощью одной кнопки
•
большой жидкокристаллический дисплей, символы и значки состояния
•
пошаговые экранные инструкции для пользователя во время проведения автономной проверки с подачей
•
газа (только для газоанализатора ALTAIR 2XP)
10 с подсветки с регулируемым временем отключения
•
Описание
Темно-серый
СВЕТЯЩИЙСЯ В
ТЕМНОТЕ
газоанализатор ALTAIR 2XP: H₂S-Pulse – импульсный
10153984
10154188
газоанализатор ALTAIR 2XT:
двойной датчик токсичных газов CO/H₂S
10154040
10154181
газоанализатор ALTAIR 2XT:
двойной датчик токсичных газов SO₂/H₂S-LC
10153985
10154190
газоанализатор ALTAIR 2X: CO
10153986
10154185
газоанализатор ALTAIR 2X: SO₂
10154077
10154191
Заинтересованные в покупке
отрасли
буровая промышленность
•
Нефтеперерабатывающая
•
промышленность
Трубопроводы
•
Химическое обогащение
•
подрядчики
•
металлообработка
•
промышленное применение
•
пожарная служба
•
Ассортимент продукции
преимущества продажи газоанализаторов ALTAIR 2X
PDFaltair 2x sertifikat sootvetstviya ts 2открыть PDF ↗
Текстовый слой недоступен — откройте PDF по ссылке.
PDFaltair 2x svidetelstvo utv. tipa 2открыть PDF ↗
Текстовый слой недоступен — откройте PDF по ссылке.
Дополнительные таблицы руководства: органы управления, пороги и обслуживание
| Рис.1 | Внешний вид прибора | ||
|---|---|---|---|
| 1 | Сигнальный светодиод (красный) | 5 | Кнопка |
| 2 | ИК-порт | 6 | Дисплей с подсветкой |
| 3 | Крышка датчика | 7 | Контролируемый газ |
| 4 | Светодиод безопасности (зеленый) | 8 | Передатчик звуковой сигнализации |
Показать все характеристики (+5)Свернуть характеристики
| Датчик | Нижний сигнализационный порог | Верхний сигнализационный порог | Минимальный сигнализационный порог | Максимальный сигнализационный порог | STEL | TWA |
|---|---|---|---|---|---|---|
| CO (моноокисьуглерода) | 25 чнм | 100 чнм | 10 чнм | 1700 чнм | 100 чнм | 25 чнм |
| CO (угарный газ), высокая концентрация | 25 чнм | 100 чнм | 10 чнм | 8500 чнм | 100 чнм | 25 чнм |
| H2S (сероводород) | 10 чнм | 15 чнм | 5 чнм | 175 чнм | 15 чнм | 10 чнм |
| H2S, низкая концентрация (датчик CO/ H2S-LC) | 5,0 чнм | 10,0 чнм | 1,0 чнм | 70,0 чнм | 10,0 чнм | 1,0 чнм |
| H2S, низкая концентрация (датчик H2SLC/SO2) | 10,0 чнм | 15,0 чнм | 1,0 чнм | 70,0 чнм | 15,0 чнм | 10,0 чнм |
| Cl2 (хлор) | 0,5 чнм | 1,0 чнм | 0,3 чнм | 7,5 чнм | 1,0 чнм | 0,5 чнм |
| NH3 (аммиак) | 25 чнм | 50 чнм | 10 чнм | 75 чнм | 35 чнм | 25 чнм |
| NO2 (двуокись азота) | 2,5 чнм | 5,0 чнм | 1,0 чнм | 47,5 чнм | 5,0 чнм | 2,5 чнм |
| SO2 (двуокись серы) | 2,0 чнм | 5,0 чнм | 1,0 чнм | 17,5 чнм | 5,0 чнм | 2,0 чнм |
| Датчик | Диапазон | Разрешение | Воспроизводимость | |
|---|---|---|---|---|
| Нормальный температурный диапазон | Расширенный температурный диапазон | |||
| CO (моноокись углерода) | 0—1999 чнм | 1 чнм | +/-5 чнм, но не более 10% от результата измерения | +/-10 чнм, но не более 20% от результата измерения |
| CO (моноокись углерода) Высокая концентрация | 0—9999 чнм | 5 чнм | +/-10 чнм, но не более 10% от результата измерения | +/-25 чнм, но не более 20% от результата измерения |
| H 2 S (сероводород) | 0—200 чнм | 1 чнм | +/-2 чнм, но не более 10% от результата измерения | +/-5 чнм, но не более 20% от результата измерения |
| H 2 S, низкая концентрация (датчик CO/H 2 S-LC) | 0—100,0 чнм | 0,1 чнм | +/-2 чнм, но не более 10% от результата измерения | +/-5 чнм, но не более 20% от результата измерения |
| H 2 S, низкая концентрация (датчик H 2 S-LC/SO 2 ) | 0—100,0 чнм | 0,1 чнм | +/-2 чнм, но не более 10% от результата измерения | +/-5 чнм, но не более 20% от результата измерения |
| Cl 2 (хлор) | 0—10,0 чнм | 0,05 чнм | +/-0,2 чнм, но не более 10% от результата измерения | +/-0,5 чнм, но не более 20% от результата измерения |
| NH 3 (аммиак) | 0—100 чнм | 1 чнм | +/-2 чнм, но не более 10% от результата измерения | +/-5 чнм, но не более 20% от результата измерения |
| NO 2 (двуокись азота) | 0—50,0 чнм | 0,1 чнм | +/-2 чнм, но не более 10% от результата измерения | +/-3 чнм, но не более 20% от результата измерения |
| SO 2 (двуокись серы) | 0—20,0 чнм | 0,1 чнм | +/-2 чнм, но не более 10% от результата измерения | +/-3 чнм, но не более 20% от результата измерения |
| Датчик | Время отклика (стандартное t90) | Нулевой поверочный газ | Значение калибровки нуля | Концентрация калибровочного газа | Продолжительность калибровки чувствительности |
|---|---|---|---|---|---|
| CO (моноокись углерода) | <15 с | Воздух | 0 чнм | 60 чнм | 1 мин. |
| H2S (сероводород) | <15 с | Воздух | 0 чнм | 20 чнм | 1 мин. |
| Cl 2 (хлор) | <30 с | Воздух | 0 чнм | 10 чнм | 2 мин. |
| NH 3 (аммиак) | <40 с | Воздух | 0 чнм | 25 чнм | 2 мин. |
| NO 2 (двуокись азота) | <15 с | Воздух | 0 чнм | 10 чнм | 2 мин. |
| SO 2 (двуокись серы) | <15 с | Воздух | 0 чнм | 10 чнм | 1 мин. |
| Журнал данных сеанса | Количество хранимых событий | 50 (самые недавние) |
|---|---|---|
| Метод передачи данных | С помощью ИК-порта MSA и ПК с ПО MSA ® Link™ | |
| Информация журнала событий | Тревога — тип тревоги — превзойденный порог — время/дата | |
| Сброс тревоги — тип тревоги — превзойденный порог — время/дата | ||
| Калибровка (успех/неудача) — время/дата | ||
| Проверка с подачей газа (успех/неудача) — время/ дата | ||
| Сбой (не отключающий прибор) — тип неполадки (см. перечень неполадок) — время/дата | ||
| Включение/выключение — время/дата | ||
| Пиковое значение тревоги (во время события тревоги) — превзойденный порог — время/дата | ||
| Время передачи | Обычно не более 60 сек. | |
| Журнал периодических данных | Стандартный интервал протоколирования | Пиковое значение за три минуты (интервал |
| изменяется с ПК от 15 сек до 15 мин; или среднее | ||
| значение за 1 мин). | ||
| Ориентировочное время хранения | Обычно более 100 часов для двухканальных приборов и более 150 часов для одноканальных приборов с интервалом по умолчанию (время хранения зависит от интервала и активности датчика) | |
| Время передачи | Обычно не более 3 мин. |
| Описание | Арт. № | |
|---|---|---|
| Нет | ЕС | |
| Баллон, 60 чнм CO, 34 л | 710882 | 10073231 |
| Баллон, 60 чнм CO, 20 чнм H 2 S, 34 л | 10153800 | 10154976 |
| Баллон, 60 чнм CO, 20 чнм H 2 S, 58 л | 10153801 | 10154977 |
| Баллон, 60 чнм CO, 20 чнм H 2 S, 116 л | 10153802 | — |
| Баллон, 60 чнм CO, 10 чнм NO 2 , 34 л | 10153803 | 10154978 |
| Баллон, 60 чнм CO, 10 чнм NO 2 , 58 л | 10153804 | 10154980 |
| Баллон, 60 чнм CO, 10 чнм NO 2 , 116 л | 10153805 | — |
| Баллон, 20 чнм H2S, 10 чнм SO2, 34 л | 10153806 | 10154995 |
| Баллон, 20 чнм H2S, 10 чнм SO2, 58 л | 10153807 | 10154996 |
| Баллон, 20 чнм H2S, 10 чнм SO2, 116 л | 10153808 | — |
| Баллон, 20 чнм H 2 S, 34 л | 10153844 | 10155919 |
| Баллон, 20 чнм H 2 S, 58 л | 10153845 | 10155918 |
| Баллон, 20 чнм H 2 S, 116 л | 10153846 | — |
| Баллон, 10 чнм Cl 2 , 34 л | 711066 | 10011939 |
| Баллон, 10 чнм Cl 2 , 58 л | 806740 | — |
| Баллон, 10 чнм NO 2 , 34 л | 711068 | 10029521 |
| Баллон, 10 чнм NO 2 , 58 л | 808977 | — |
| Баллон, 10 чнм SO 2 , 34 л | 711070 | 10079806 |
| Баллон, 10 чнм SO 2 , 58 л | 808978 | — |
| Баллон, 25 чнм NH 3 , 34 л | 711078 | 10079807 |
| Баллон, 25 чнм NH 3 , 58 л | 814866 | — |
Доставка и оплата
Отгрузка со склада в Москве и доставка по всей России (ТК или курьером). Самовывоз по адресу склада. Оплата по счёту для юрлиц и ИП, наличными/картой — для физлиц. Сроки и стоимость доставки рассчитывает менеджер по тел. 8 800 250-85-86.
Похожие товары
