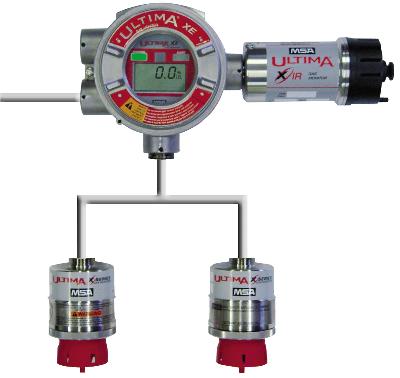

Газовый детектор ULTIMA X3

Газоанализатор MSA ULTIMA X3 для стационарной системы с подключением до трёх датчиков к одному прибору. Комбинации сенсоров под горючие и токсичные газы или кислород; цифровая связь Modbus RTU.

Ремонт и обслуживание ULTIMA X3 →

Цена — по запросуПоможем подобрать и рассчитаем под вашу задачу

✓ Подбор комплектации
✓ Документы по запросу
✓ Доставка по РФ

Технические характеристики

Характеристика	Значение
Тип прибора	Стационарный многосенсорный газоанализатор
Принцип измерения / сенсор	До трёх сенсоров (каталитический / электрохимический / ИК)
Измеряемые газы	Горючие, токсичные газы, O2
Интерфейс связи	Modbus RTU
Питание	Уточняется по исполнению
Степень защиты	Уточняется по исполнению
Исполнение	Стационарное, взрывозащищённое (Ex)

Описание

Газоанализатор ULTIMA X3 производства MSA объединяет до трёх газовых датчиков в одном приборе и передаёт данные по Modbus RTU. В зависимости от задачи применяются комбинации каталитических, электрохимических и инфракрасных датчиков для контроля горючих газов, токсичных газов или кислорода.

ULTIMA X3 в системе газового контроля

Дисплей последовательно показывает типы подключённых датчиков и измеренные концентрации. Цифровая связь позволяет передавать показания и состояние датчиков в систему управления. По документации серии, к одной линии Modbus RTU подключается до 31 анализатора — до 93 датчиков при полной конфигурации.

Взрывозащищённый корпус из нержавеющей стали и варианты релейной сигнализации подбираются с учётом исполнения. Возможность удалённого размещения датчиков и требования к кабелю нужно проверить по документации конкретной конфигурации.

Подбор комплектации ULTIMA X3

В заявке укажите число датчиков, контролируемые газы и диапазоны, условия установки и требования к подключению Modbus. Комплект, цену и срок поставки согласуем по этим данным.

Сервис MSA

Ремонт и обслуживание газоанализаторов MSA: диагностика, калибровка и замена компонентов по согласованным условиям.

Уточнить цену и комплектацию

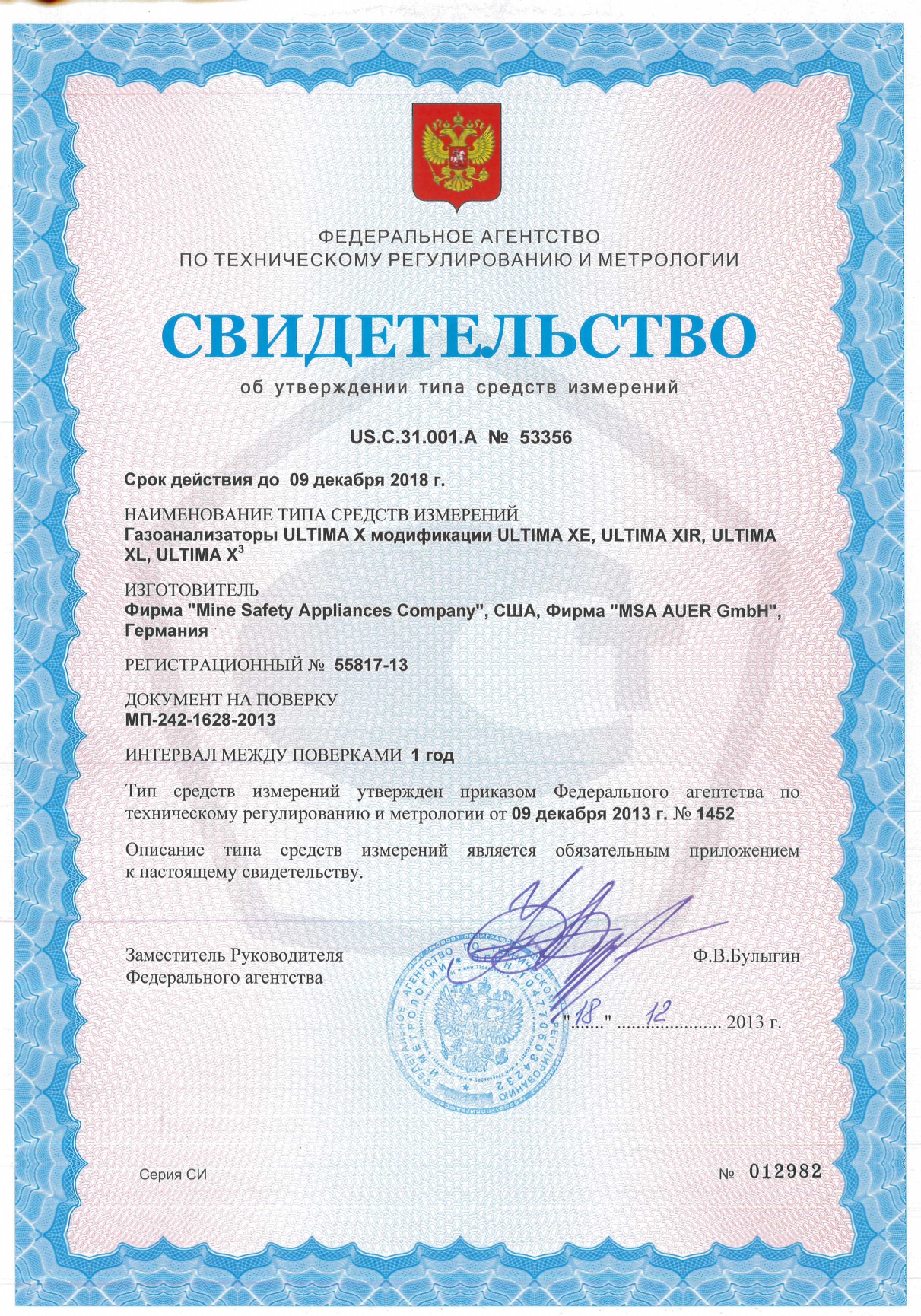

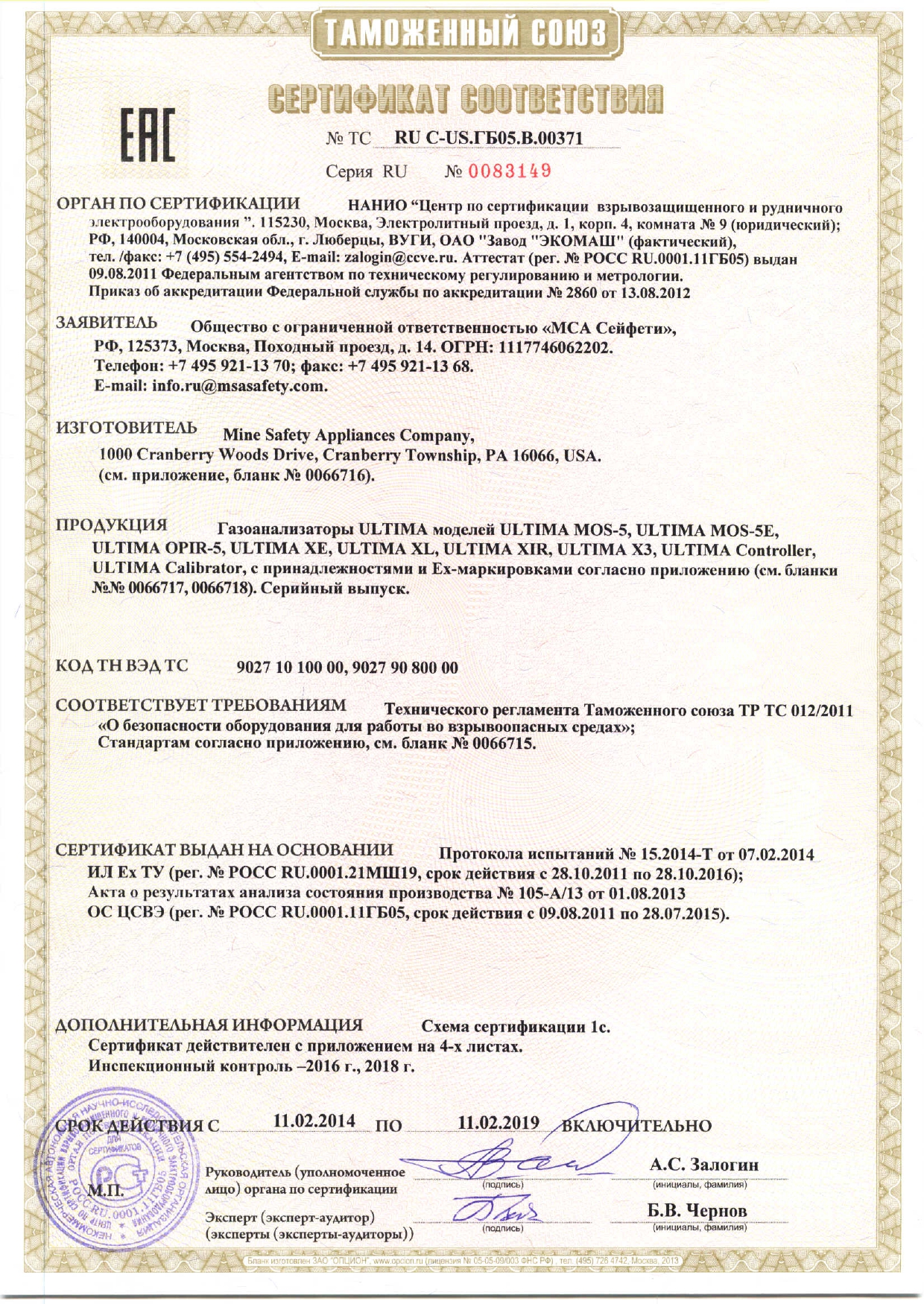

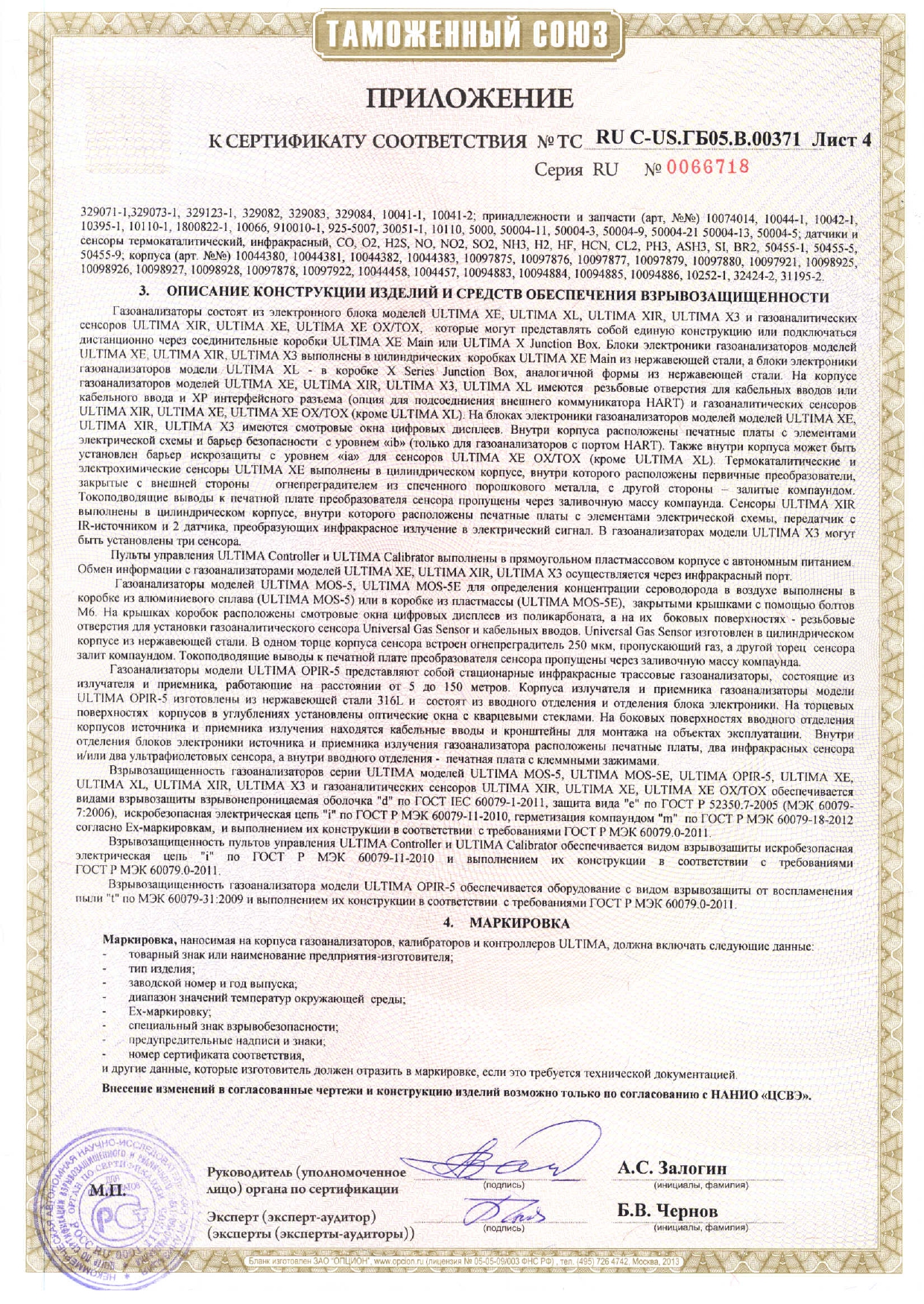

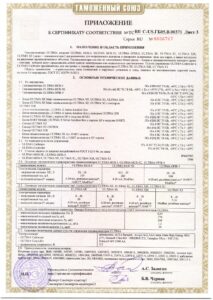

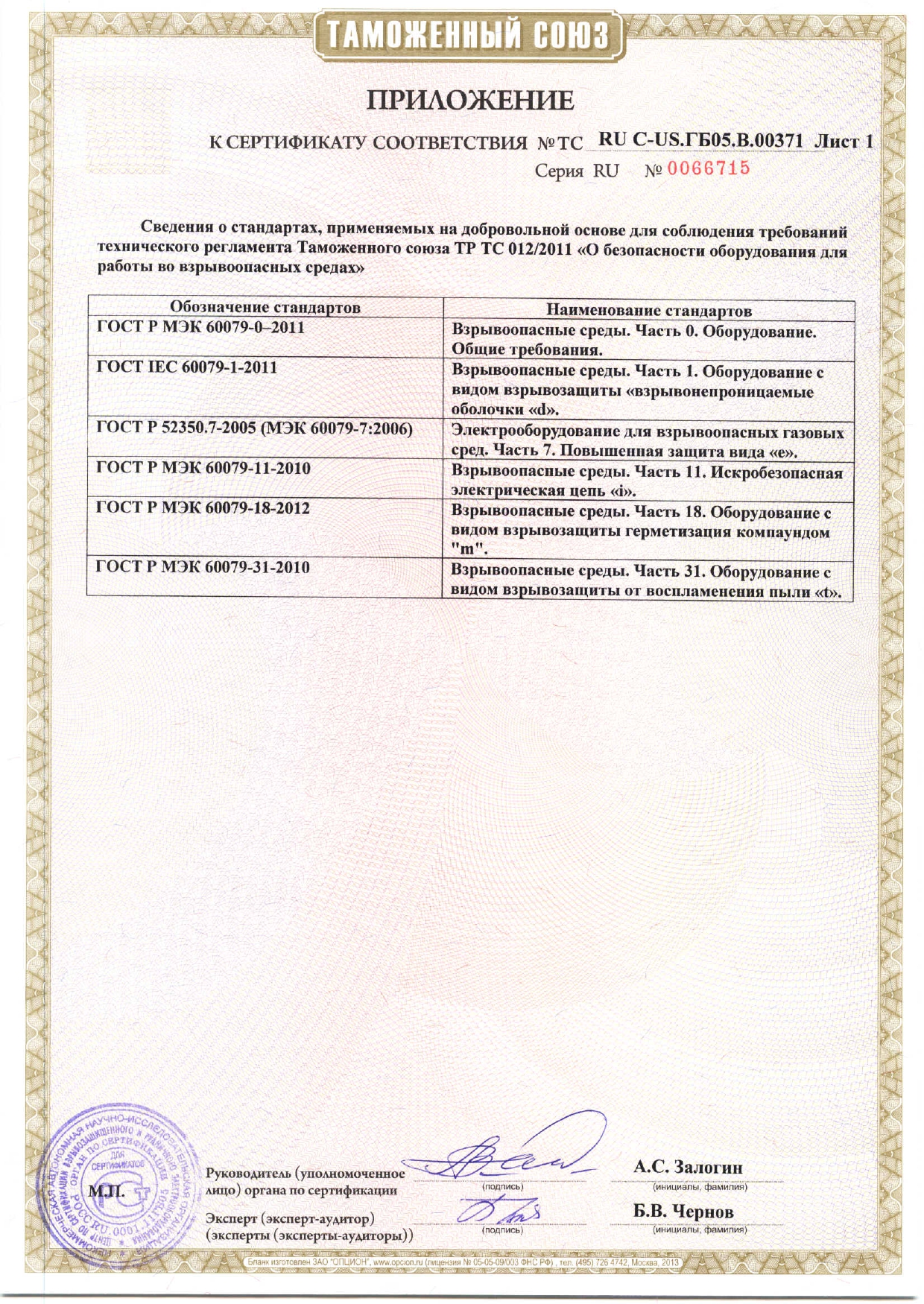

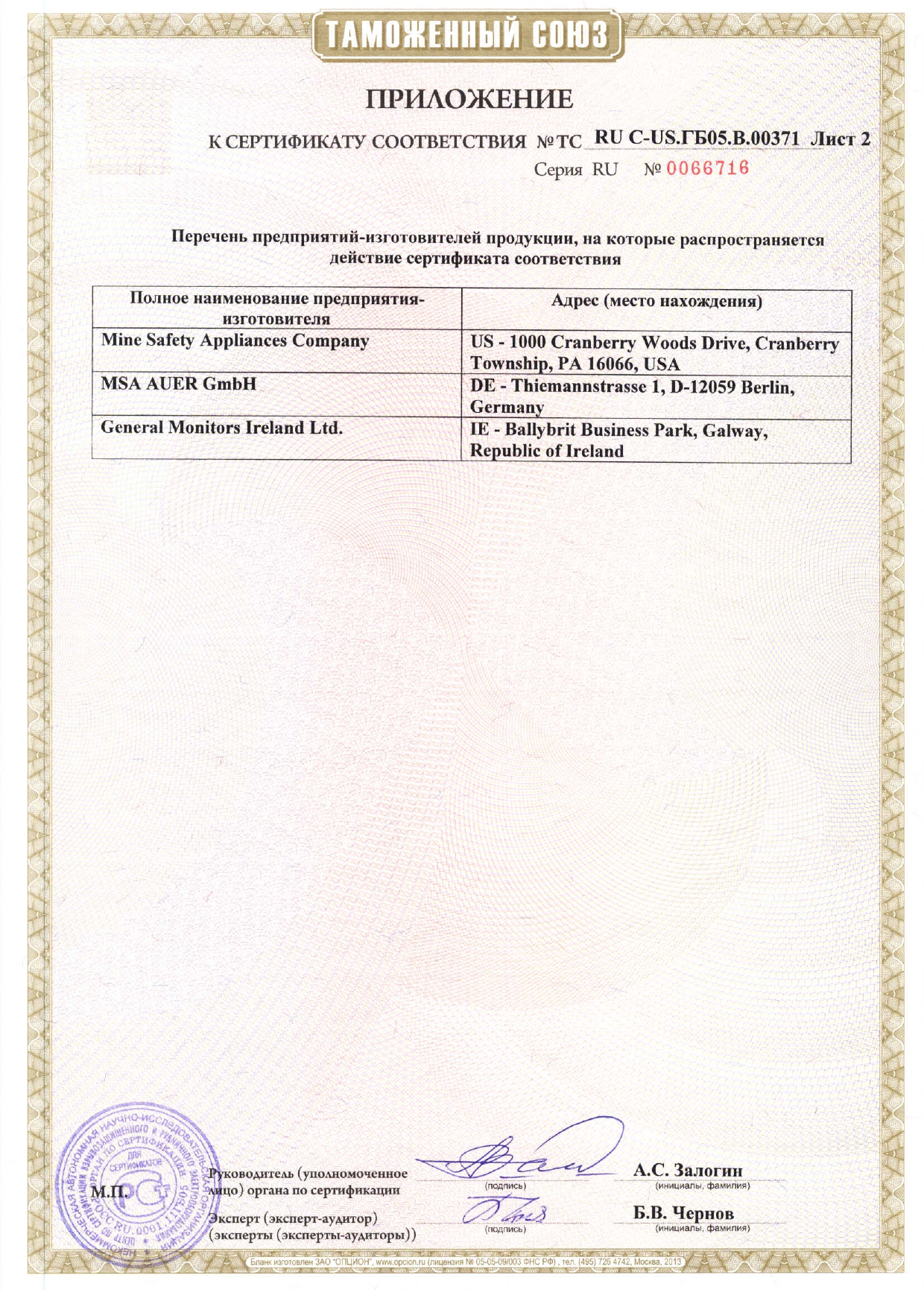

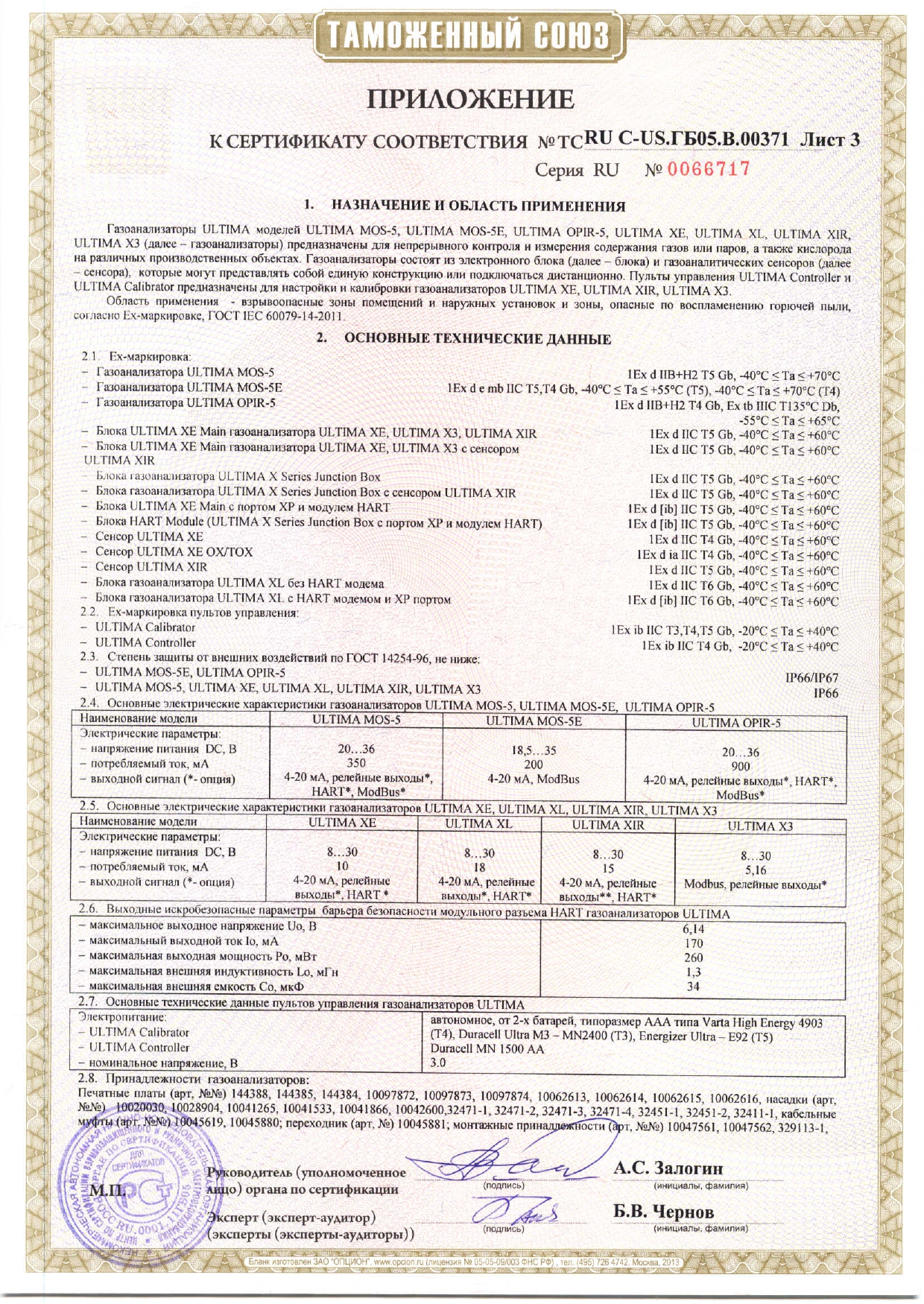

Документация и сертификаты

ДОКУМЕНТАЦИЯ

Серия ULTIMA X, включая X3 — буклет

Полный текст · 1 разделов

Полный текст документа

страница исходного документа 1 из 12

Потому что каждая жизнь имеет значение…

Серия ULTIMA® X

Современные газоанализаторы

ULTIMA XIR
ULTIMA XE

страница исходного документа 2 из 12

Предоставляют широкий спектр уникальных возможностей

Газоанализаторы серии ULTIMA X могут оснащаться каталитическими датчиками горючих газов и электрохимическими датчиками для токсичных веществ и кислорода (ULTIMA XE) или инфракрасными датчиками горючих газов (ULTIMA XIR).

Современная конструкция способствует простоте в эксплуатации и обслуживании. Кроме того, долговременная точность показаний, обеспечиваемая технологией XIR, позволяет увеличить интервал времени между калибровками.

Все газоанализаторы серии ULTIMA X защищены корпусом из прочной взрывозащищенной нержавеющей стали и пригодны для применения в помещении и на улице практически во всех отраслях промышленности, включая морские работы.

Эти газоанализаторы могут использоваться как автономные устройства, а также обеспечивать вывод от 4 до 20 мА для подключения к контроллерам. Кроме того, модельный ряд ULTIMA X³ теперь поддерживает интерфейс ModBUS RTU и ПЛК, РСУ или другие системы управления.

Интерфейс
инфракрасного
дистанционного
управления

Прочный корпус из
нержавеющей стали
соответствует самым
жестким требованиям

Дополнительные релейные
выходы, настраиваемые в
зависимости от
эксплуатационных условий

Дополнительные очень
яркие светодиоды для
быстрого визуального
контроля, обеспечивающие
повышенную видимость

На большом
жидкокристаллическом
дисплее отображается
значение концентрации
газа и текстовые
сообщения о состоянии

Выходной
сигнал 4–20 мА
или релейный
выход
Простые в
эксплуатации и
очень гибкие
кабельные вводы
Единая электронная
плата для всех
технологий
мониторинга

страница исходного документа 3 из 12

MSAsafety.com

Chapter Headline

MSAsafety.com/detection

Основные преимущества

Замена датчика в подключенном
приборе
Запатентованная конструкция датчика MSA облегчает и ускоряет замену датчиков в полевых условиях, даже в опасных средах. (каталитические и электрохимические датчики)

Взаимозаменяемые интеллектуальные
датчики
Откалиброванные модули датчиков готовы к немедленной установке. Для их монтажа в полевых условиях не требуется никаких инструментов. Смена датчиков распознается устройством, соответствующий сигнал выводится на экран и светодиоды. (каталитические и электрохимические датчики)

Универсальный дисплей
Жидкокристаллический дисплей попеременно отображает сведения о концентрации и типе газа, а также диагностические показания в виде бегущей строки.

Унифицированная конструкция прибора
Одно устройство с возможностью использования одного из трех чувствительных датчиков: каталитического, электрохимического или инфракрасного. В газоанализаторах серии ULTIMA X с единой электронной платой используются передовые технологии по мониторингу горючих и токсичных газов икислорода.

Встроенные светодиоды и реле
Дополнительные светодиоды для быстрого визуального контроля, размещенные на блоке индикации, обеспечивают наглядную сигнализацию состояния системы – даже со значительного расстояния. Четыре дополнительных реле с возможностью программирования в условиях эксплуатации обеспечивают трехуровневую сигнализацию о неисправности.

ULTIMA X³
Помимо всех преиму- ществ серии ULTIMA X, газоанализаторы X³ обладают возможност- ями цифровой связи и могут одновременно совмещать до трех датчиков в одном устройстве.

максимум 15 м

страница исходного документа 4 из 12

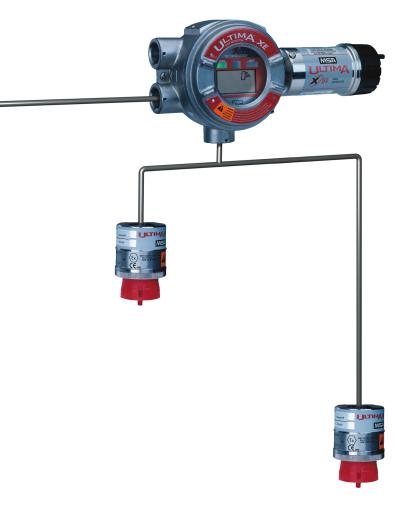

Три чувствительных датчика в одном устройстве

Особенности и преимущества

Взрывозащищенный корпус из нержавеющей стали с нескольким • входами Большой жидкокристаллический экран для числовых данных • и текстовых сообщений Единая электронная плата для различных технологий • обнаружения и мониторинга газов Конструкция с использованием одной платы значительно • упрощает обслуживание Светодиоды для быстрого визуального контроля сигнализируют • о состоянии системы, обеспечивая хорошую видимость даже с большого расстояния Дополнительные реле с возможностью программирования • в условиях эксплуатации Функция дистанционного наблюдения • Автоматическая поправка на изменения температуры • и влажности Все калибровки и регулировки выполнялись с помощью • непроникающего калибратора или контроллера (ИК-интерфейс) Датчики можно заменять в работающем в полевых условиях • приборе даже в опасных средах. (каталитические и электрохимические датчики) Входной сигнал 4–20 мА. (ULTIMA XE) • Интерфейс цифровой связи ModBUS RTU. (ULTIMA X³) • До трех датчиков в одном газоанализаторе. (ULTIMA X³) •

Области применения

Газоанализаторы серии ULTIMA X подходят для применения в помещении и на улице практически во всех отраслях промышленности, включая:

прибрежные сооружения; • нефтеперерабатывающие заводы; • химические и нефтехимические комплексы; • металлургические заводы; • станции водоочистки и водоподготовки; • автомобильные заводы. •

Опасности

Газоанализаторы серии ULTIMA X защищают от таких опасностей:

легковоспламеняющаяся среда; • недостаток кислорода; • токсичная среда; • утечки газа. •

страница исходного документа 5 из 12

MSAsafety.com

Chapter Headline

MSAsafety.com/detection

Электромеханический/
каталитический датчик

Взрывозащи- щенный корпус

Электронные компо- ненты с дисплеем на передней панели и дополнительные светодиоды

Крышка с окном

Корпус датчика

Заменяемый интеллектуаль- ный датчик

Универсальный защитный колпак датчика

Источник ИК- излучения Аналитически й анализатор

Нормиру- ющий детектор

Светоделитель- ная пластина

Облако горючего газа Сапфировое окно

Зеркало

Установка и работа

Газоанализаторы серии ULTIMA X имеют несколько отверстий в корпусе для подсоединения датчиков в его левой, правой или нижней части. Кроме того, эти приборы можно использовать для дистанционного зондирования, при котором расстояние между датчиком и электронными компонентами может составлять до 15 м. Модульная конструкция позволяет предварительно установить и подключить главный корпус прибора на ранних этапах строительства объекта. Основные электронные компоненты и откалиброванные датчики можно без труда добавить во время ввода в эксплуатацию, чтобы снизить вероятность его потери или повреждения и максимально продлить срок службы датчика. В каталитических модулях и модулях для токсичных газов ULTIMA X «Интеллектуальный датчик» все калибровочные данные хранятся во внутренней памяти, благодаря чему удобно проводить настройку и калибровку этих датчиков в мастерских. Проводить калибровку можно и в полевых условиях, к примеру, если того требуют правила. Для подключения и отсоединения модулей датчиков не требуется никаких инструментов, при этом газоанализатор может оставаться подключенным к питанию.

ИК-технология ULTIMA X IR Technology

Электрически модулируемый источник энергии инфракрасного излучения и два детектора преобразуют энергию инфракрасного излучения в электрические сигналы. Каждый из детекторов характеризуется чувствительностью к различным диапазонам длин волн в инфракрасном спектре. Излучение от источника направляется через окно в главном корпусе в полость датчика. Зеркало, защищенное вторым окном, направляет энергию обратно в главный корпус на детекторы. Наличие горючего газа в полости датчика снижает интенсивность излучения от источника, попадающего на детектор, но не снижает интенсивность излучения, попадающего на нормирующий детектор. Микропроцессор анализирует соотношение этих двух сигналов и преобразует его в показания НКПР горючих газов в процентах.

страница исходного документа 6 из 12

Технология ULTIMA® X3 Technology

прибор 1
прибор 2
прибор 31

Ведущее
устройство
ModBUS

Передача цифровых данных и до трех датчиков в одном
газоанализатореr

ULTIMA X³ обладает всеми преимуществами серии ULTIMA X, а также возможностями цифровой связи. С помощью интерфейса ModBUS RTU в ULTIMA X³ к одной линии можно подключить до 31 передатчика. Поскольку к газоанализатору можно подсоединить до трех датчиков, всего к одной сигнальной линии можно подключить 93 датчика. Очень простые монтажные работы.

Пример сети ModBUS

Система с несколькими
датчиками

Возможность использования различных • комбинаций электрохимических, каталитических и инфракрасных датчиков

Дистанционная диагностика возможна • благодаря передачам состояния датчика

«Прокручиваемый дисплей» газоанализатора • показывает подключенные датчики всех типов

В сети газоанализатор ULTIMA X³ работает как • ведомое устройство

Установка дополнительного дистанционного • датчика позволяет размещать каждый из таких датчиков на расстоянии до 15 м

Внутренние реле можно настроить для • работы трех различных общих аварийных сигналов или по одному отдельному сигналу тревоги для каждого датчика

страница исходного документа 7 из 12

MSAsafety.com/detection

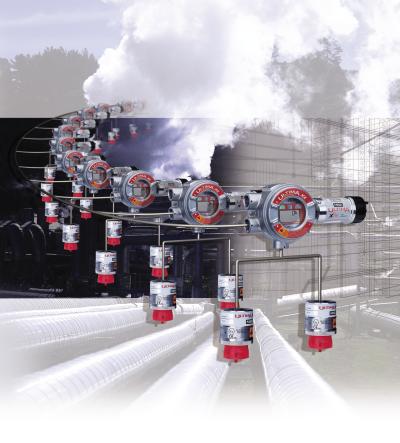

3 технологии датчиков x 31 анализатор = 93 газовых датчика

страница исходного документа 8 из 12

Дополнительные принадлежности

Калибратор

Простой в эксплуатации трехкнопоч- ный калибратор ULTIMA с ИК- интерфейсом обеспечивает самый простой способ калибровки, применяемый в отрасли. Этот искробезопасный калибратор также можно использовать для изменения адреса газоанализатора ULTIMA X³.

Контроллер

Контроллер ULTIMA Controller оснащен ИК-интерфейсом и обеспечивает полный доступ ко всем функциям благодаря наличию полнофункциональной клавиатуры. Особенности:

искробезопасный; • установка и отображение аварийных • уровней; установка и отображение количества • калибровочного газа; отображение минимальных, максимальных • и средних показаний концентрации газа; меню калибровки. • Нажимная кнопка
(внешняя)

Нажимная кнопка позволяет быстро переходить между основными функциями без использования калибратора:

подтверждение сигнализаций; • калибровка нуля; • калибровка газом; • первоначальная калибровка (iCAL); • прекращение калибровки. •

Переходник для газа

Для каталитических датчиков и датчиков токсичных газов с соединением для удаленного применения калибровочного газа (для ULTIMA XE).

Колпак

Используется при наличии требования по перекачке образца через измерительный модуль (для ULTIMA XI и XIR).

Опции удаленного датчика

Альтернативный взрывозащищенный (NPT) корпус и корпус повышенной защиты (метрич.) оборудованы контактной колодкой для удобного подключения питания и сигнальной проводки.

страница исходного документа 9 из 12

Оригинальная таблица, D25, страница 9 — Фрагмент в оригинальной вёрстке документа

      Выход             сигнала
      ULTIMA              XE                                        4–20        мА      2-проводной
                                                                    источник              втекающего                   тока
                                                                    4–20        мА      3-проводной                     источник              тока
      Контакты                   реле
      Номинальный                           ток
                                                                    5   А   при       220       В   переменного                    тока;        5   А   при
                                                                    30     В   постоянного                   тока       обычно             под
      Сигнализация
                                                                    напряжением/без                            напряжения,                   однополюсные
                                                                    контакты              на     два      направления,                    изменение
                                                                    измеряемой                    величины                от    минимального
                                                                    значения              до     максимального                        и   наоборот,               с
                                                                    самоблокировкой/без                                 самоблокировки
      Неисправность
                                                                    обычно             без     напряжения,                    однополюсные
                                                                    контакты              на     два      направления,                    без
                                                                    самоблокировки
      Кабельные                      вводы                          Четыре,            3/4      дюйма           NPT       или       25    мм
      Физические
      характеристики
      Масса                                                         4,7     кг
      Габаритные                                                    261      x   160      x   99    мм      (В    x   Ш    x   Г)
      размеры
      Материал                                                      Нержавеющая                       сталь         (марка           316)
      Сертификация                             и
      аттестация
      ULTIMA              XE/XIR/X³                                 Директива                 о   низковольтном                       оборудовании:
                                                                    2014/35/EU
      ULTIMA              XE/XIR/X³                                 Директива                 ATEX        ЕС:     2014/34/EU
      и   удаленный                     датчик                      Директива                 ATEX        ЕС:     2014/30/EU
      ULTIMA              XE/XIR/X³                                       II  2G     Ex    d   IIC    T5Gb          (главный              корпус)
                                                                          II  2G     Ex    d   IIC    T4Gb         (датчики,             кроме          ИК)
                                                                          II  2G     Ex    d   IIC    T5Gb         (ИК-датчик)
                                                                          II  2G     Ex    ia   IIC    T4Gb
                                                                    (датчик           с   барьером                безопасности)
                                                                    –40°C         Ta    +60°C
                                                                    ЕАС:ТР          ТС     020/2011             „Электромагнитная
                                                                    совместимость                       технических                  средств“
                                                                    ЕАС:ТР          ТС     012/2011             „О     безопасности
                                                                    оборудования                      для      работы            во     взрывоопасных
                                                                    средах“
      Сертификат
                                                                    DMT        02     ATEX        E   202      X
      испытаний                    типа          ЕС
      ULTIMA              XE/XIR                                    Утверждение                     технических                  характеристик
                                                                    EN     60079-29-1:2007
                                                                    EN     50104:2010                 (PFG-No.            41301103P)
                                                                    EN     50271:2010
      ULTIMA              Calibrator                                      II  2G     Ex    ia   IIC    T4Gb
      ULTIMA              Controller                                      II  2G     Ex    ib    IIC   T3Gb
      Гарантия                                                      24     месяца           на     все      компоненты,                   включая
                                                                    ИК-датчик               (не      распространяется                           на    модули
                                                                    каталитических                       и   электрохимических                             датчиков)

MSAsafety.com/detection

Технические характеристики

     Типы            газов                                                                Горючие,              токсичные                и   кислород
     Температурный                                диапазон                                от    40     °C    до    +60        °C   (от     40     °F   до     +140        °F)
                                                                                          (стандартный,                    для      некоторых                газов
                                                                                          диапазон               может          отличаться)
     Дрейф
     Дрейф              нуля                                                              обычно             <   5   %    в   год
     Дрейф              интервала                                                         обычно             <   5   %    в   год
     Точность
                                                                                          обычно             ±   1%      диапазона                измерений
     Воспроизводимость
                                                                                          или       2   чнм
     Линейность                                                                           обычно             ±   2   %    диапазона                измерений
                                                                                          или       2   чнм       (  O₂,    CO)
                                                                                          ±    3%      диапазона                измерений
                                                                                          (<50       %     НКПР         горючих             газов)
                                                                                          ±    5  %     диапазона                измерений
                                                                                          (>50       %     НКПР         горючих             газов)
                                                                                          обычно             ±   10    %     диапазона                измерений
                                                                                          или       2   чнм
                                                                                          (токсичные                 газы,       кроме          CO)
     Время              отклика
     τ       кислород                  и                                                  <12       секунд           (обычно             6   секунд)
        20
     токсичные                    газы
     τ       кислород                  и                                                  <30       секунд           (обычно             12    секунд)
        50
     токсичные                    газы
     τ       горючие                газы                                                  <    8   секунд
        50
     τ       горючие                газы                                                  <20       секунд
        90
     τ       XIR                                                                          <    5   секунд
        90
                                                                                          (без      защитного                 колпака            датчика)
     Влажность                                                                            15    %–       95    %    RH,      относительной
                                                                                          влажности,                 без     конденсации
     Срок           службы                датчика
     Кислород                   и   токсичные                    газы                     обычно             2  года
     Горючие                 газы                                                         обычно             3  года
     Источник                   питания                                                   24     В   постоянного                   тока       (кислород)
                                                                                          24     В   постоянного                   тока       при      максимум
                                                                                          450      мА      (горючие              газы)
                                                                                          24     В   постоянного                   тока       при      максимум
                                                                                          750      мА      (XIR)
     Требования                        к   проводке
     Горючие                 газы         (вкл.        XIR)                               3   провода
     Кислород                   и   токсичные                    газы                     2   провода;              без     светодиодов                   и   реле
     Кислород                   и   токсичные                    газы                     3   провода;              светодиоды                  и   (или)       реле

страница исходного документа 10 из 12

Варианты исполнения датчиков с различными системами

Инфракрасные датчики
для мониторинга горючих газов группы 3 или 4

Каталитический датчик
для мониторинга горючих газов группы 1 или 2

Электрохимические датчики
для мониторинга различных токсичных газов и кислорода

ULTIMA X³
для подключения до трех датчиков к одному анализатору, включая удаленные датчики

Перечень горючих газов, каталитический датчик

Соединение
Группа
Акрилонитрил 2 Амиловый спирт 2 Ацетальдегид 2 Ацетилен 2 Ацетон 2 Бензин 2 Бензол 2 Бутадиен-1,3 1 Бутанол 2 Бутен 1 Бутен-1 1 Бутен-2 1 Бутилакрилат 2 Бутиральдегид 2 Бутилацетат 2 Водород 1 Гексан 2 Гексен 2 Гептан 2 Диметиловый эфир 2 Диметоксиэтан 2 Диоксан-1,4 2 Диэтиловый эфир 2 Изобутан 2 Изопентан 1 Изопрен 2 Изопропанол 2 JP-4 2 Ксилолы 2

Соединение
Группа
Метан 1 Метанол 2 Метилацетат 2 Метилизобутилкетон 2 Метилметакрилат 2 Метилпропан-2 1 Метил-трет-бутиловый эфир 2 Метилэтилкетон 2 Окись этилена 1 Пентан-n 1 Пентен 1 Пропан 1 Пропанол-n 2 Пропилацетат 2 Пропилен 1 Пропиленоксид 2 Стирол 2 Тетрагидрофуран 2 Толуол 2 Уксусная кислота 2 Циклогексан 2 Этан 1 Этанол 2 Этилакрилат 2 Этилацетат 2 Этилбензол 2 Этилен 1

Перечень горючих газов, ИК-датчик

Соединение
Группа
Аллиловый спирт 4 Ацетон 3 Бензол 4 Бутадиен-1,3 3 Бутан 3 Бутанол 4 Винилацетат 4 Гексан 4 Гептан 4 Диметиламин 4 Диметиловый эфир 4 Дифторэтан-1,1 (R 152a) 4 Диэтиловый эфир 4 Изобутан 3 Изобутилен 4 Изопропанол 4 Изопропилацетат 4 Ксилолы (О-ксилол) 4 Метилэтилкетон 4 Метан 3 Метанол 4 Метиленхлорид 4 Метилхлорид 4

Соединение
Группа
MИK 4 МТБЭ 4 Окись этилена 3 Пентан 4 Пропан 3 Пропанол-n 4 Пропилацетат 4 Пропилен 3 Пропиленоксид 4 Пропиональдегид 4 Стирол 4 Тетрагидрофуран 4 Толуол 4 Триметиламин 4 Трихлорэтан-1,1,1 4 Триэтиламин 4 Циклогексан 4 Циклопентан 4 Эпихлоргидрин 4 Этан 3 Этанол 4 Этилацетат 4 Этилен 3

страница исходного документа 11 из 12

Оригинальная таблица, D25, страница 11 — Фрагмент в оригинальной вёрстке документа

     Тип       корпуса                                                                                                                                                                       3/4"        в   NPT                       25     мм       в   метрич.
     Корпус            без      контактных                 колодок                                                                                                                             10044380                                           10044382
     Корпус            с   контактными                    колодками                                                                                                                            10044381                                           10044383
     Тип       газа                                                                                                                                                                          3/4"        в   NPT                       25     мм       в   метрич.
     Инфракрасные                            датчики
     ИК-датчик                для      горючих              газов,        группа           3*:    0–100%              НКПР                                                                     10044425                                           10044449
     ИК-датчик                для      горючих              газов,        группа           4*:    0–100%              НКПР                                                                     10044426                                           10044450
     Каталитические                            датчики
     Каталитический                        датчик           для      горючих              газов,        группа           1*:    0–100%             НКПР                                        10044423                                           10044447
     Каталитический                        датчик           для      горючих              газов,        группа           2*:    0–100%             НКПР                                        10044424                                           10044448
     Электрохимические                                    датчики
     Аммиак                                                             0–50        чнм                                                                                                        10044520                                           10044528
     Аммиак                                                             0–100          чнм                                                                                                     10062612                                           10056992
     Арсин                                                              0–2      чнм                                                                                                           10044428                                           10044452
     Бром                                                               0–5      чнм                                                                                                           10044518                                           10044526
     Окись           углерода                                           0–100          чнм                                                                                                     10044364                                           10044433
     Окись           углерода                                           0–500          чнм                                                                                                     10044365                                           10044434
     Хлор                                                               0–5      чнм                                                                                                           10044514                                           10044522
     Двуокись               хлора                                       0–3      чнм                                                                                                           10044517                                           10044525
     Диборан                                                            0–50        чнм                                                                                                        10044431                                           10044455
     Окись           этилена                                            0–10        чнм                                                                                                        10044521                                           10044529
     Фтор                                                               0–10        чнм                                                                                                        10044519                                           10044527
     Герман                                                             0–3      чнм                                                                                                           10044430                                           10044454
     Водород                                                            0–1000           чнм                                                                                                   10044432                                           10044456
     Хлороводород                                                       0–50        чнм                                                                                                        10044516                                           10044524
     Цианистый                  водород                                 0–50        чнм                                                                                                        10044422                                           10044446
     Сероводород                                                        0–10        чнм                                                                                                        10044368                                           10044440
     Сероводород                                                        0–50        чнм                                                                                                        10044369                                           10044442
     Сероводород                                                        0–100          чнм                                                                                                     10044420                                           10044444
     Окись           азота                                              0–100          чнм                                                                                                     10044421                                           10044445
     Двуокись               азота                                       0–10        чнм                                                                                                        10044515                                           10044523
     Кислород                                                           0–10%                                                                                                                  10044366                                           10044436
     Кислород                                                           0–25%                                                                                                                  10044367                                           10044438
     Фосфин                                                             0–2      чнм                                                                                                           10044427                                           10044451
     Силан                                                              0–25        чнм                                                                                                        10044429                                           10044453
     Светодиоды/реле/выходы
     ULTIMA            XE/XIR                                          без      светодиодов                    и   реле,        2-проводной                    выход                                                                              10044388
                                                                       (только      для    токсичных         газов,    не   для   горючих        газов)
     ULTIMA            XE/XIR                                          без      светодиодов                    и   реле,        3-проводной                    выход                                                                              10044386
     ULTIMA            XE/XIR                                          со     светодиодами,                      без      реле,        3-проводной                    выход                                                                       10044385
     ULTIMA            XE/XIR                                          с   реле,        без      светодиодов,                    3-проводной                    выход                                                                             10044387
     ULTIMA            XE/XIR                                          со     светодиодами                      и   реле,        3-проводной                    выход                                                                             10044384
     ULTIMA            X³    ModBUS-PCB                                без      светодиодов                    и   реле                                                                                                                           10062613
     ULTIMA            X³    ModBUS-PCB                                со     светодиодами,                      без     реле                                                                                                                     10062614
     ULTIMA            X³    ModBUS-PCB                                с   реле,        без      светодиодов                                                                                                                                      10062615
     ULTIMA            X³    ModBUS-PCB                                со     светодиодами                      и   реле                                                                                                                          10062616
     Параметры                     монтажа
     Монтажный                    кронштейн                 для       прибора                                                                                                                                                                     10047561
     Корпус            для      установки               удаленного                  датчика,            3/4"       NPT                                                                                                                            10044457
     Корпус            для      установки               удаленного                  датчика,            25     мм      метрич.                                                                                                                    10044458
     Редуктор              M25/M20                EEx      de                                                                                                                                                                                     10045881
     Кабельный                 ввод         M20        EEx     d                                                                                                                                                                                  10045880
     Принадлежности
     Контроллер                   ULTIMA            Controller                                                                                                                                                                                    10044459
     Калибратор                  ULTIMA            Calibrator                                                                                                                                                                                     10044470
     Нажимная                 кнопка            перезагрузки                    (внешняя)                                                                                                                                                         10074014
     Калибровочный                         колпачок               ULTIMA            XE                                                                                                                                                            10020030
     Переходник                   для      газа       ULTIMA            XE                                                                                                                                                                        10041866
     Защитный                 колпак           датчика            ULTIMA            XE     SensorGard                                                                                                                                             10028904
     Калибровочный                         колпачок               ULTIMA            XIR                                                                                                                                                           10041533                                *С
     Колпак            ULTIMA           XIR                                                                                                                                                                                                       10042600                                По
                                                                                                                                                                                                                                                                                          т
     Защитный                 колпак           датчика            ULTIMA            XIR     SensorGard                                                                                                                                            10041265                                пр

MSAsafety.com/detection

Информация для размещения заказа

Выберите из доступных вариантов для создания газоанализатора ULTIMA X в соответствии с вашими требованиями

Тип резьбы кабельного ввода

м. технические характеристики. д заказ доступны дополнительные ипы газов, варианты исполнения и инадлежности.

страница исходного документа 12 из 12

MSAsafety.com/detection

Головной офис в
Восточной Европе
ul. Wschodnia 5 a 05-090 Raszyn k/Warszawy Польша Тел. +48 22 7115033 Факс+48 22 7115019 info.pl@MSAsafety.com

Контактная информация

Mы оставляем за собой право на технические изменения ID 07-703.2 RU/04

Россия
Походный проезд д.14. 125373 Москва Тел. +7 495921-1370 Факс +7 495921-1368 info.ru@MSAsafety.com

О компаниях MSA

Компания MSA представляет собой современное и прогрессивное предприятие с практически 100-летним опытом разработки комплексных решений по обеспечению безопасности, которое производит средства защиты для людей, предприятий и окружающей среды. MSA –один из немногих поставщиков стационарных систем обнаружения газа и пламени (FGFD), который занимается разработкой и изготовлением полного ассортимента изделий, а также их внедрением в решения по обеспечению безопасности.

После приобретения компании General Monitors в сентябре 2010 г. расширение ассортимента предлагаемых MSA стацио- нарных систем обнаружения продол- жилось. После того как эти два непревзойденных специалиста в области систем обнаружения газа и пламени объединили усилия, им удалось доказать, что правильное сочетание надежной продукции и новаторских технологий может повысить уровень безопасности и увеличить эффективность работы.

Компании MSA и General Monitors предлагают самый широкий ассортимент технологий по обнаружению газа и пламени. Мы можем создавать решения, которые не только обеспечивают безопасность персонала и объектов, но и уменьшают общую стоимость владения. Хотя наши клиенты по-прежнему имеют доступ к качественным продуктам и услугам, на которые они полагались в прошлом, теперь им доступно нечто большее: превосходное обслуживание, отличная поддержка, более широкий спектр технологий и уникальные решения, созданные благодаря объединенным усилиям компаний MSA и General Monitors.

Источник: ULTIMA X Series Bulletin - RU.pdf · 07-703.2 RU/04

PDF07 703.2 ultima x series leaflet rev03 ru 150dpi 1 1открыть PDF ↗

Серия ULTIMA®X [Современные газоанализаторы] ULTIMA XE ULTIMA XIR ULTIMA X 3 Усовершенственная с е р и я Газоанализаторы ULTIMA® X [Предоставляют широкий спектр уникальных возможностей] Газоанализаторы серии ULTIMA X могут оснащаться каталитическими датчиками горючих газов и электро- химическими датчиками для токсич- ных веществ и кислорода [ULTIMA XE] или инфракрасными датчиками горючих газов [ULTIMA XIR]. Современная конструкция способ- ствует простоте в эксплуатации и обслуживании. Кроме того, долго- временная точность показаний, обеспечиваемая технологией XIR, позволяет увеличить интервал времени между калибровками. Все газоанализаторы серии ULTIMA X защищены корпусом из прочной взрывозащищенной нержавеющей стали и пригодны для применения в помещении и на улице практически во всех отраслях промышленности, включая морские работы. ULTIMA X –это современные газоанализаторы, обеспечивающие постоянный мониторинг концентрации горючих и токсичных газов и кислорода. Эти газоанализаторы могут исполь- зоваться как автономные устройства, а также обеспечивать вывод от 4 до 20 мА для подключения к контролле- рам. Кроме того, модельный ряд ULTIMA X3 теперь поддерживает интерфейс ModBUS RTU и ПЛК, РСУ или другие системы управления. 2 [ Алфавитный список газов] Для получения информации о других газах свяжитесь с компанией MSA [Три чувствительных датчика в одном устройстве] 3 nnn Электрохимический датчик используется в широком спектре устройств для монито- ринга различных токсичных газов и кислорода nnn Инфракрасный датчик для мониторинга горючих газов nnn Каталитический датчик для мониторинга горючих газов Для получения информации о других газах свяжитесь с компанией MSA А Акрилонитрил Акролеин Амиловый спирт Аммиак Арсин Ацетальдегид Ацетилен Ацетон Б Бензин Бензол Бром Бутадиен Бутан Бутанол Бутен Бутилакрилат Бутилацетат Бутиральдегид В Водород Г Гексан Гексен Гептан Герман Д Двуокись азота Двуокись хлора Диборан Диметиловый эфир Диметоксиэтан Диоксан Диэтиловый эфир И Изобутан Изобутанол Изопрен Изопропанол J JP-4 К Кислород Ксилолы М Метан Метанол Метилацетат Метилизобутилкетон Метилметакрилат Метилпропан Метил-трет-бутиловый эфир Метилформиат Метилэтилкетон О Окись азота Окись углерода Окись этилена П Пентан Пентен Пропан Пропанол Пропилацетат Пропилен Пропиленоксид С Сероводород Силан Стирол Т Тетрагидрофуран Толуол У Уксусная кислота Ф Фтор Фосфин Х Хлор Хлороводород Ц Циклогексан Циклопентан Цианистый водород Э Этан Этанол Этилацетат Этилакрилат Этилбензол Этилен nnn Дополнительные очень яркие светодиоды для быстрого визуального контроля, обеспечивающие повышенную видимость nnn Выходной сигнал 4–20 мА или релейный выход nnn Интерфейс инфра- красного дистанцион- ного управления nnn Дополнительные релей- ные выходы, настраиваемые в зависимости от эксплуата- ционных условий nnn Прочный корпус из нержавеющей стали соответствует самым жестким требованиям nnn Единая электро- нная плата для всех технологий монито- ринга nnn На большом жидкокристалли- ческом дисплее отображается значение концентрации газа и текстовые сообщения о состоянии nnn Простые в эксплуатации и очень гибкие кабельные вводы 4 ULTIMA®X [Основные преим- ущества] ■Замена датчика в подключенном приборе Запатентованная конструкция датчика MSA облегчает и ускоряет замену датчиков в полевых условиях, даже в опасных средах. [каталитические и электрохимические датчики] ■Взаимозаменяемые интеллекту- альные датчики Откалиброванные модули датчиков готовы к немедленной установке. Для их монтажа в полевых условиях не тре- буется никаких инструментов. Смена датчиков распознается устройством, соответствующий сигнал выводится на экран и светодиоды. [каталитические и электрохимические датчики] ■Универсальный дисплей Жидкокристаллический дисплей попе- ременно отображает сведения о кон- центрации и типе газа, а также диагно- стические показания в виде бегущей строки. ■Унифицированная конструкция прибора Одно устройство с возможностью использования одного из трех чувстви- тельных датчиков: каталитического, электрохимического или инфракрасно- го. В газоанализаторах серии ULTIMA X с единой электронной платой исполь- зуются передовые технологии по мони- торингу горючих и токсичных газов и кислорода. ■Встроенные светодиоды и реле Дополнительные светодиоды для быстрого визуального контроля, разме- щенные на блоке индикации, обеспечи- вают наглядную сигнализацию состоя- ния системы – даже со значительного расстояния. Четыре дополнительных реле с возможностью программирова- ния в условиях эксплуатации обеспечи- вают трехуровневую сигнализацию о неисправности. nnnULTIMA X3 Помимо всех преимуществ серии ULTIMA X, газоанали- заторы X3 обладают возможностями цифровой связи и могут одновремен- но совмещать до трех датчиков в одном устрой- стве. nnn максимум 15 м 5 n Взрывозащищенный корпус из нержавеющей стали с нескольким входами n Большой жидкокристаллический экран для числовых данных и текстовых сообщений n Единая электронная плата для различных технологий обнаружения и мониторинга газов n Конструкция с использованием одной платы значительно упрощает обслуживание n Светодиоды для быстрого визуаль- ного контроля сигнализируют о состоянии системы, обеспечивая хорошую видимость даже с боль- шого расстояния n Дополнительные реле с возмож- ностью программирования в усло- виях эксплуатации n Функция дистанционного наблюде- ния n Автоматическая поправка на изме- нения температуры и влажности n Все калибровки и регулировки выполнялись с помощью непрони- кающего калибратора или контрол- лера [ИК-интерфейс] n Датчики можно заменять в рабо- тающем в полевых условиях прибо- ре даже в опасных средах. [каталитические и электрохимиче- ские датчики] n Входной сигнал 4–20 мА. [ULTIMA XE] n Интерфейс цифровой связи ModBUS RTU. [ULTIMA X3] n До трех датчиков в одном газоана- лизаторе. [ULTIMA X3] [Особенности и преимущества] [Опасности] n Газоанализаторы серии ULTIMA X защищают от таких опасностей: n легковоспламеняющаяся среда; n недостаток кислорода; n токсичная среда; n утечки газа. [Области применения] Газоанализаторы серии ULTIMA X подходят для применения в поме- щении и на улице практически во всех отраслях промышленности, включая: n прибрежные сооружения; n нефтеперерабатывающие заводы; n химические и нефтехимические комплексы; n металлургические заводы; n станции водоочистки и водоподго- товки; n автомобильные заводы. 6 Электромеханический/каталитический датчик Взрывозащищенный корпус Электронные компо- ненты с дисплеем на передней панели и дополнительные светодиоды Крышка с окном Корпус датчика Заменяемый интеллектуаль- ный датчик Универсальный защитный колпак датчика Газоанализаторы серии ULTIMA X имеют несколько отверстий в корпусе для подсоединения датчиков в его левой, правой или нижней части. Кроме того, эти приборы можно использовать для дистанционного зондирования, при котором расстояние между датчиком и электронными компонентами может составлять до 15 м. Модульная конструкция позволяет предварительно установить и подклю- чить главный корпус прибора на ранних этапах строительства объекта. Основные электронные компоненты и откалиброванные датчики можно без труда добавить во время ввода в экс- плуатацию, чтобы снизить вероятность его потери или повреждения и макси- мально продлить срок службы датчика. В каталитических модулях и модулях для токсичных газов ULTIMA X «Интел- лектуальный датчик» все калибровоч- ные данные хранятся во внутренней памяти, благодаря чему удобно прово- дить настройку и калибровку этих дат- чиков в мастерских. Проводить калиб- ровку можно и в полевых условиях, к примеру, если того требуют правила. Для подключения и отсоединения модулей датчиков не требуется никаких инструментов, при этом газоанализатор может оставаться подключенным к питанию. Источник ИК-излучения Аналитический анализатор Нормирующий детектор Светоделитель- ная пластина Облако горючего газа Сапфировое окно Зеркало Электрически модулируемый источ- ник энергии инфракрасного излуче- ния и два детек

PDFSertifikat ULTIMA 2019 1открыть PDF ↗

Текстовый слой недоступен — откройте PDF по ссылке.

PDFSvidetelstvo ULTIMA 2018 1открыть PDF ↗

Текстовый слой недоступен — откройте PDF по ссылке.

PDFd EAC EMC ULTIMA X 2014 1открыть PDF ↗

Текстовый слой недоступен — откройте PDF по ссылке.

Доставка и оплата

Отгрузка со склада в Москве и доставка по всей России (ТК или курьером). Самовывоз по адресу склада. Оплата по счёту для юрлиц и ИП, наличными/картой — для физлиц. Сроки и стоимость доставки рассчитывает менеджер по тел. 8 800 250-85-86.
