Описание

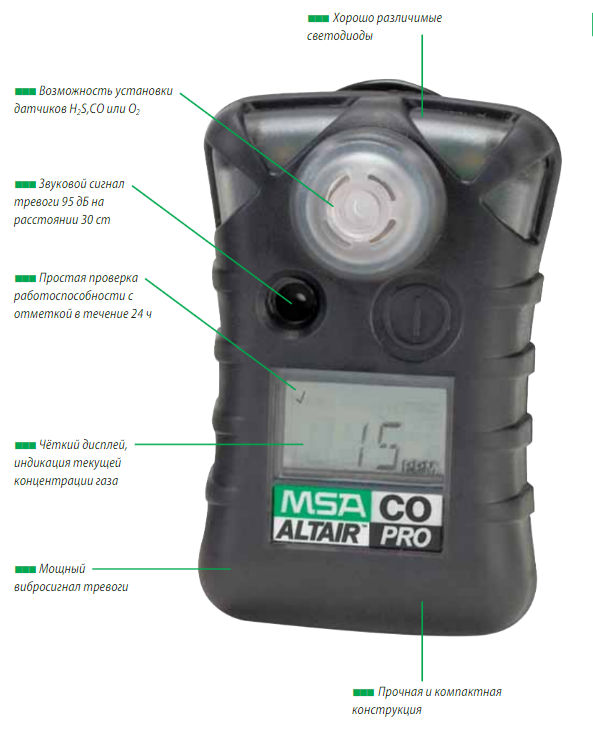

Отличные характеристики

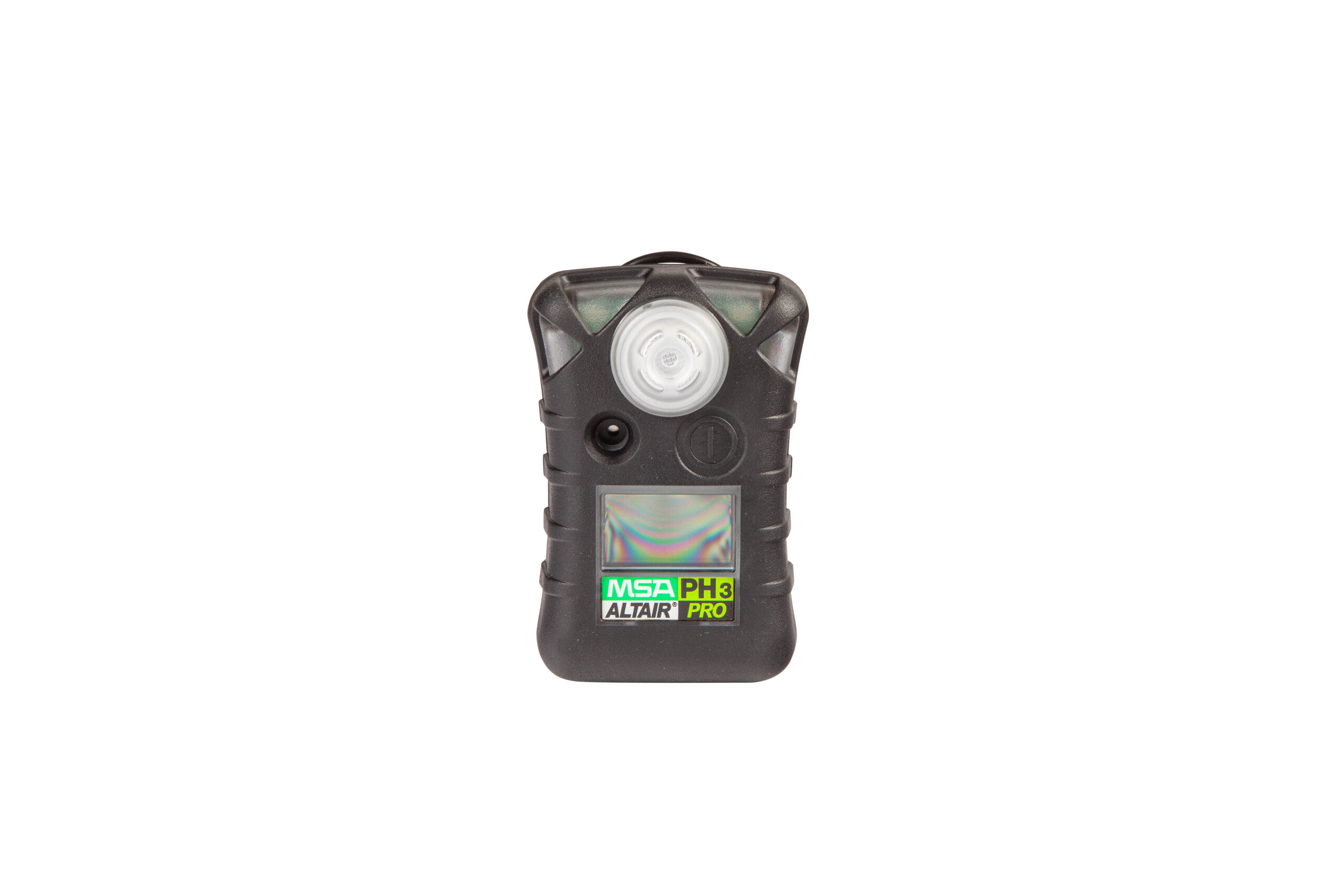

MSA ALTAIR PRO – это надежный высокоэффективный одноканальный газоанализатор с возможностью установки датчиков кислорода или токсичных газов.
С возможностью установки одного из трех различных датчиков ALTAIR PRO может применяться в самых суровых условиях эксплуатации, например, в нефтегазовой и химической промышленности, строительстве, энергетике, в пожарной охране, а также в различных областях производства.
Нефтегазовая промышленность
Химическое производство
Металлургия
Коммунальное хозяйство
Пожарная охрана
Строительство
Различные промышленные предприятия
Только Altair Pro
Эта карточка про одноканальный Altair Pro. Остальная линейка Altair – в разделе портативных газоанализаторов и на странице бренда MSA.
Документация и сертификаты
ДОКУМЕНТАЦИЯ
ALTAIR PRO
Полный текст · 8 разделов
Обложка, выходные данные и содержание
Страница 1 PDF

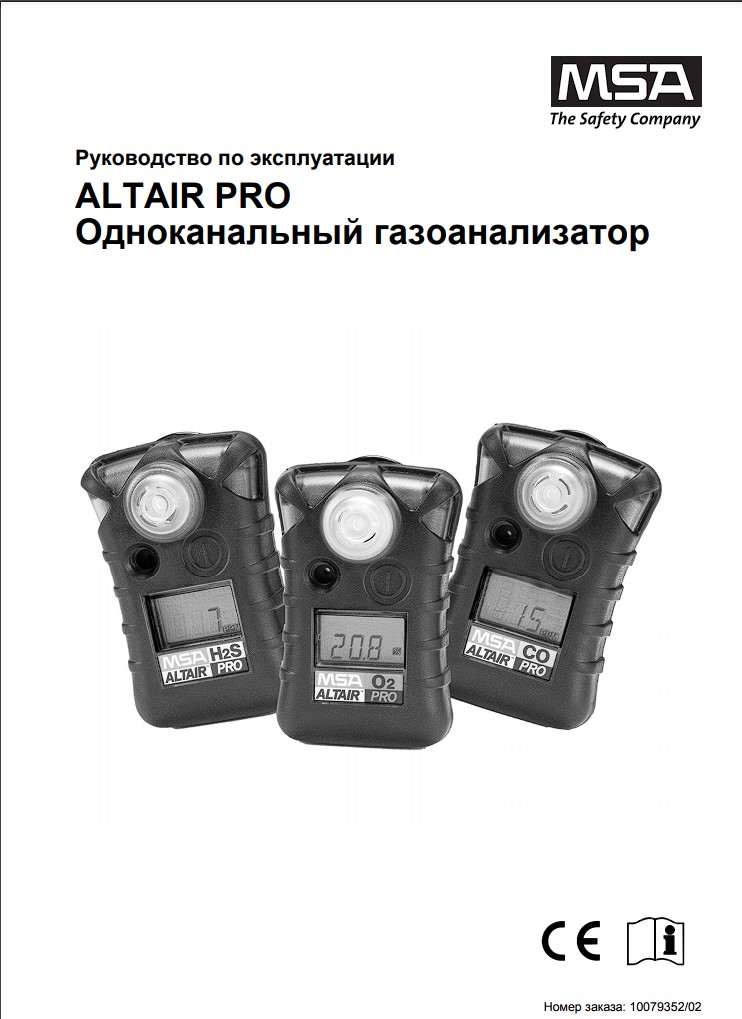

Руководство по эксплуатации
ALTAIR PRO
Oдноканальный газоанализатор
Номер заказа: 10079352/02
Исходная страница 1 PDF

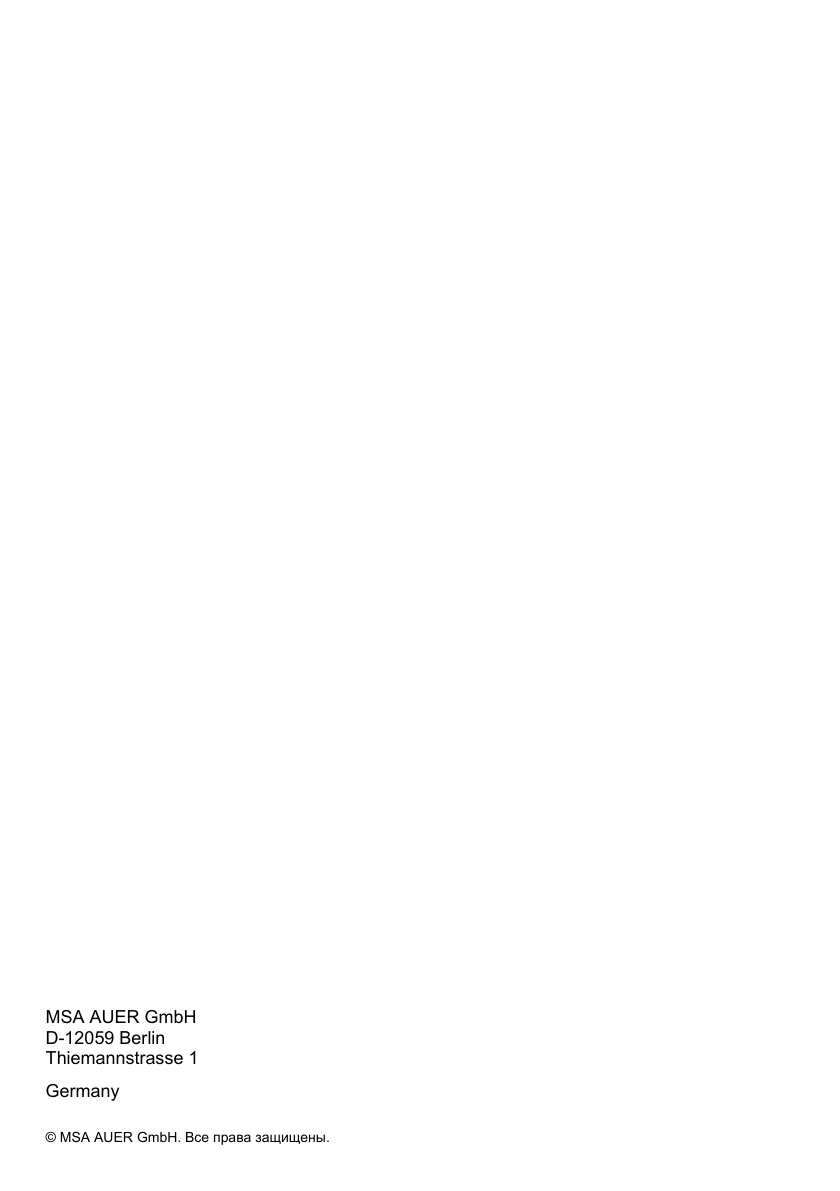

Страница 2 PDF
MSA AUER GmbH D-12059 Berlin Thiemannstrasse 1
Germany
© MSA AUER GmbH. Все права защищены.
Исходная страница 2 PDF
Страница 3 PDF
MSA

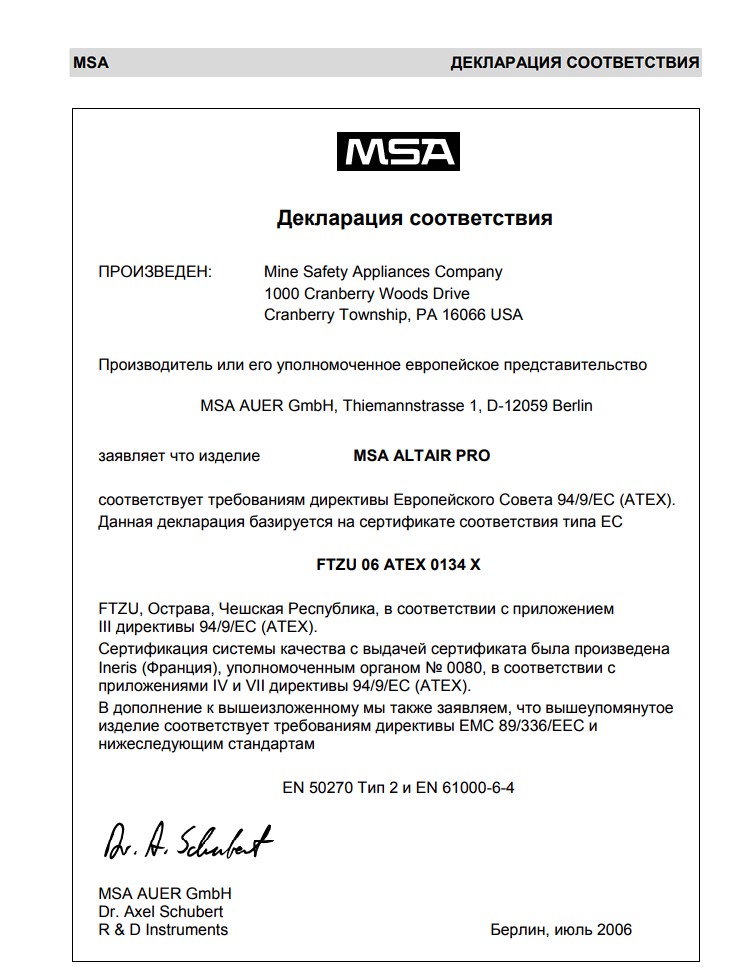

ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ
Декларация соответствия
ПРОИЗВЕДЕН:
Mine Safety Appliances Company 1000 Cranberry Woods Drive Cranberry Township, PA 16066 USA
Производитель или его уполномоченное европейское представительство
MSA AUER GmbH, Thiemannstrasse 1, D-12059 Berlin
заявляет что изделие MSA ALTAIR PRO
соответствует требованиям директивы Европейского Совета 94/9/EC (ATEX). Данная декларация базируется на сертификате соответствия типа EC FTZU 06 ATEX 0134 X
FTZU, Острава, Чешская Республика, в соответствии с приложением III директивы 94/9/EC (ATEX). Сертификация системы качества с выдачей сертификата была произведена Ineris (Франция), уполномоченным органом № 0080, в соответствии с приложениями IV и VII директивы 94/9/EC (ATEX). В дополнение к вышеизложенному мы также заявляем, что вышеупомянутое изделие соответствует требованиям директивы EMC 89/336/EEC и нижеследующим стандартам EN 50270 Тип 2 и EN 61000-6-4
MSA AUER GmbH Dr. Axel Schubert R & D Instruments Берлин, июль 2006
3 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 3 PDF

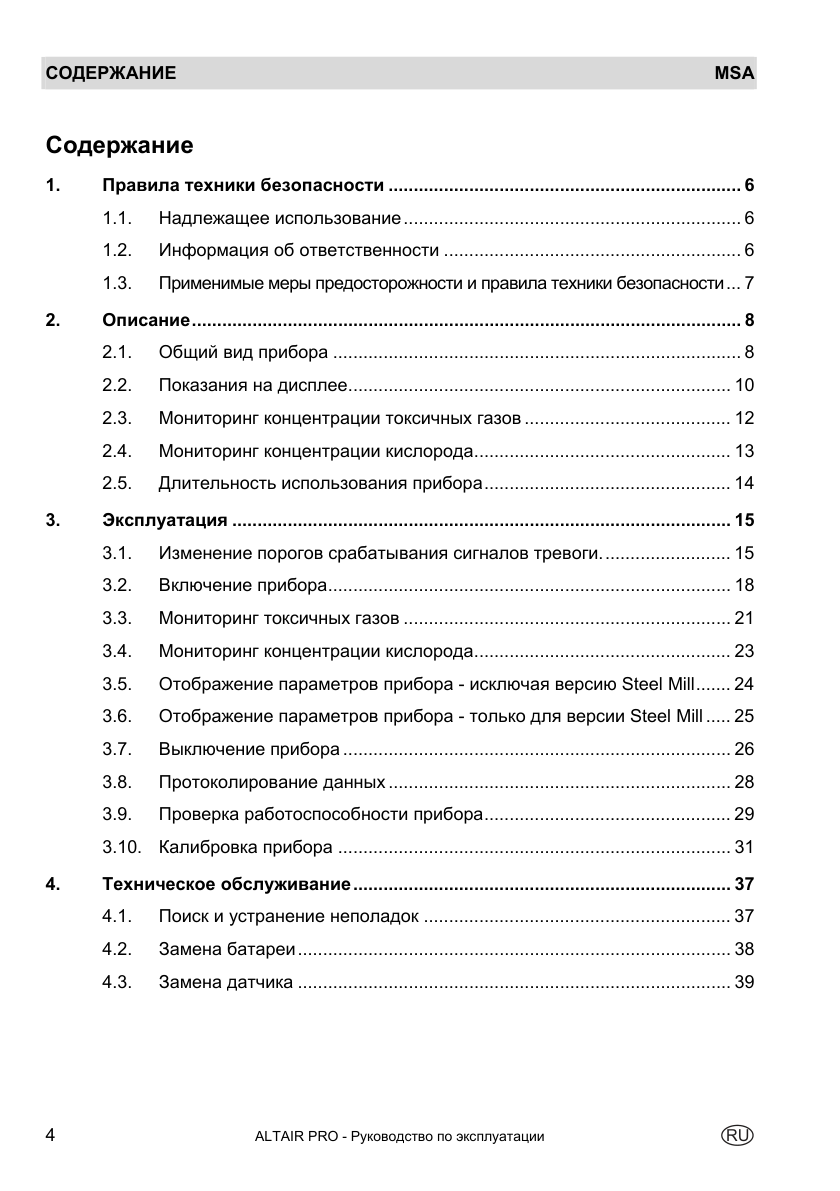

Содержание
Страница 4 PDF
СОДЕРЖАНИЕ
MSA
Содержание
1.
Правила техники безопасности ...................................................................... 6
1.1.
Надлежащее использование................................................................... 6
1.2.
Информация об ответственности ........................................................... 6
2.
Описание............................................................................................................. 8
2.1.
Общий вид прибора ................................................................................. 8
2.2.
Показания на дисплее............................................................................ 10
2.3.
Мониторинг концентрации токсичных газов ......................................... 12
2.4.
Мониторинг концентрации кислорода................................................... 13
2.5.
Длительность использования прибора................................................. 14
3.
Эксплуатация ................................................................................................... 15
3.1.
Изменение порогов срабатывания сигналов тревоги.......................... 15
3.2.

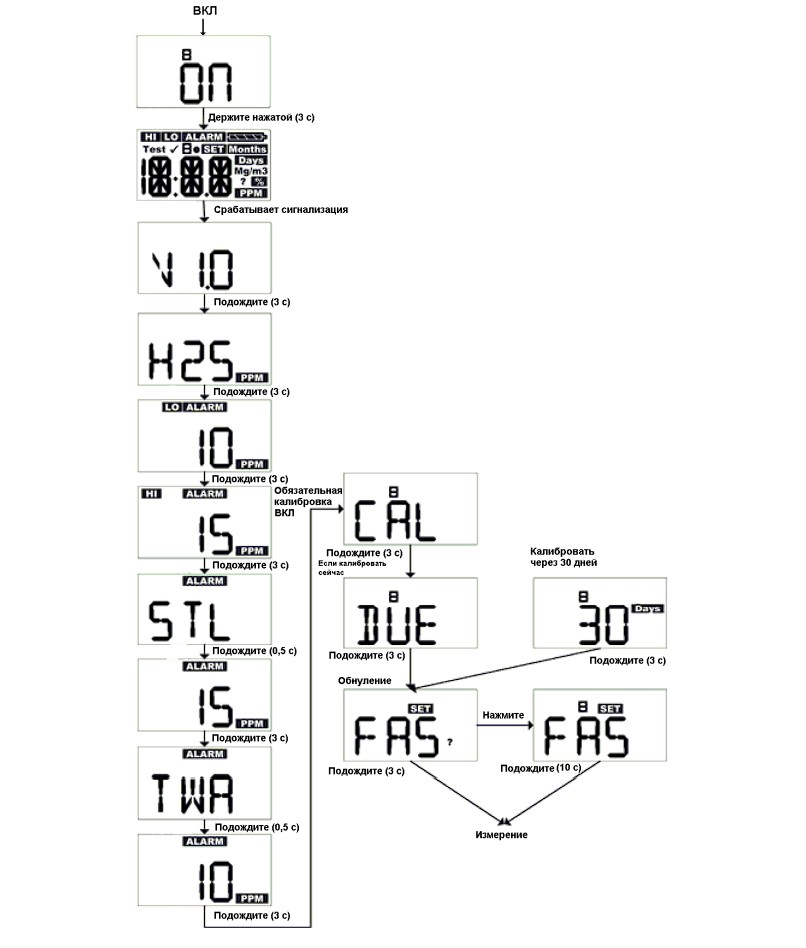

Включение прибора................................................................................ 18
3.3.
Мониторинг токсичных газов ................................................................. 21
3.4.

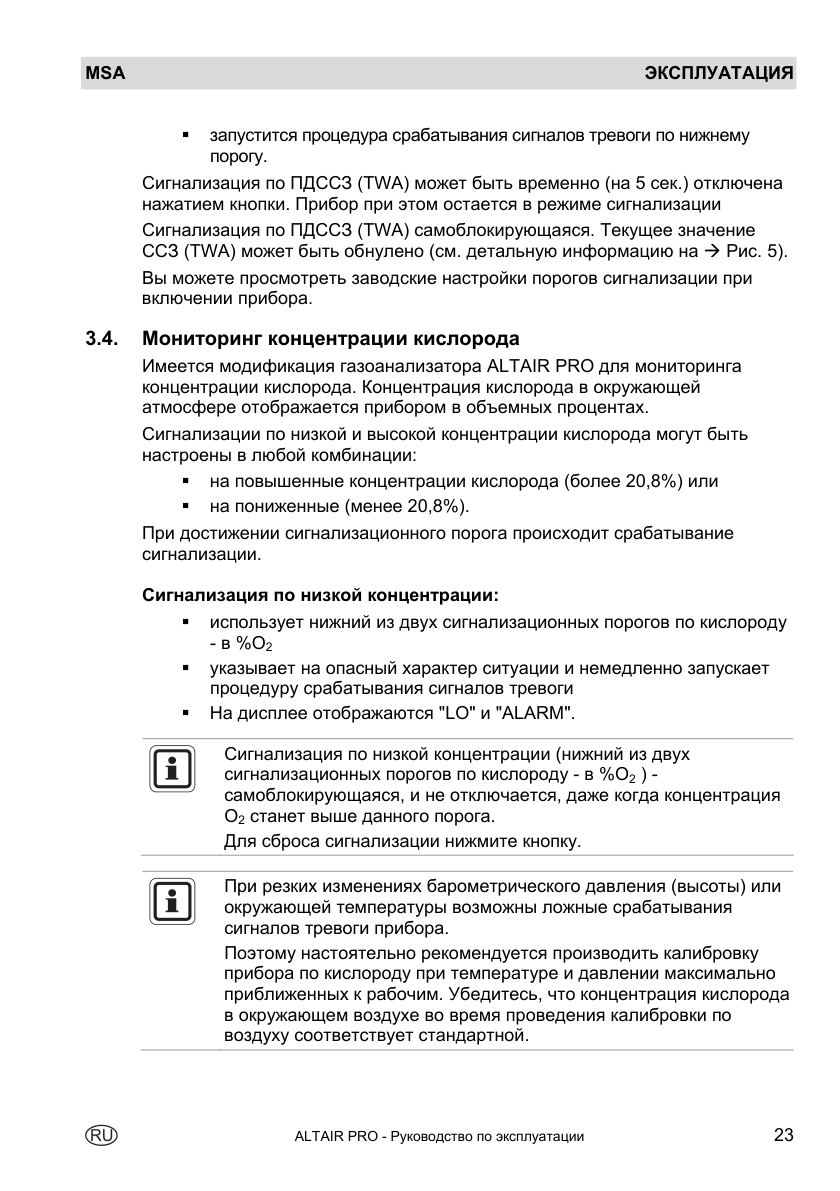

Мониторинг концентрации кислорода................................................... 23
3.5.

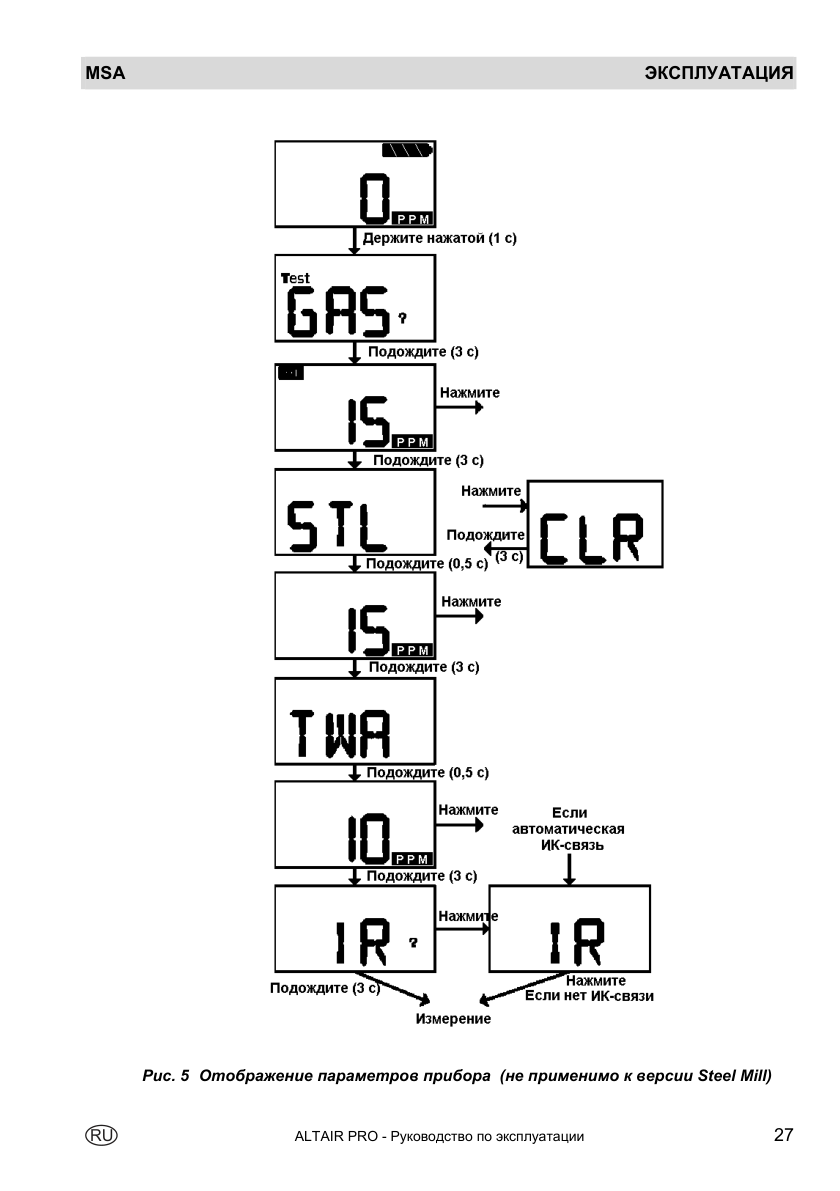

Отображение параметров прибора - исключая версию Steel Mill....... 24
3.6.
Отображение параметров прибора - только для версии Steel Mill ..... 25
3.7.

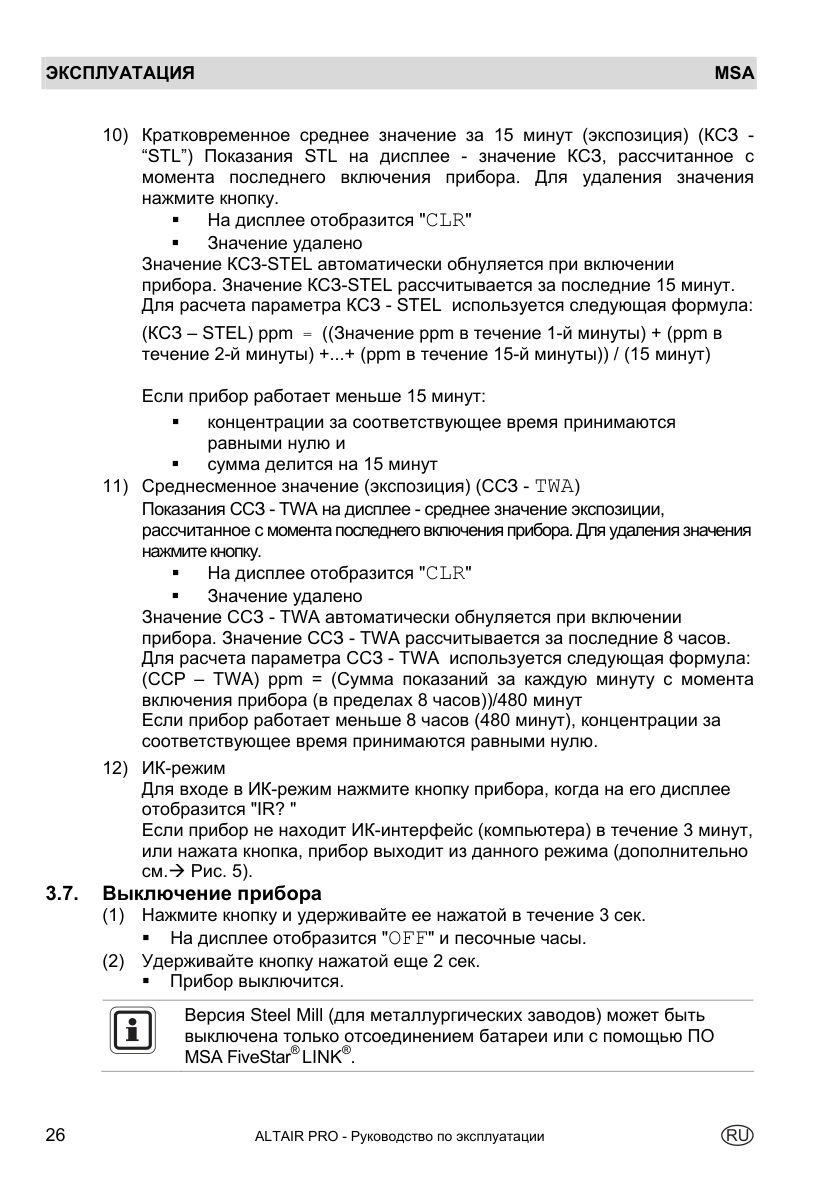

Выключение прибора ............................................................................. 26
3.8.
Протоколирование данных.................................................................... 28
3.9.
Проверка работоспособности прибора................................................. 29

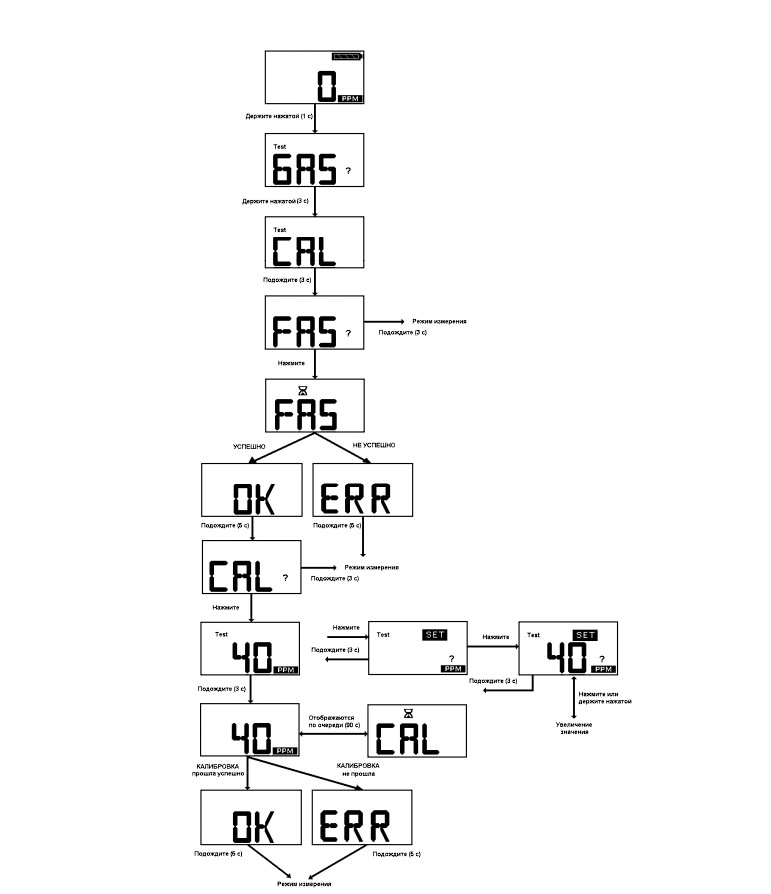

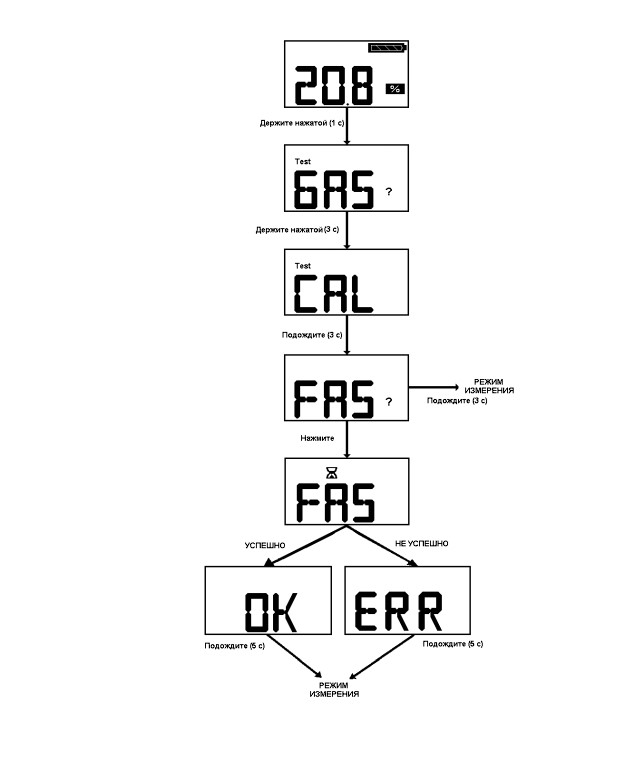

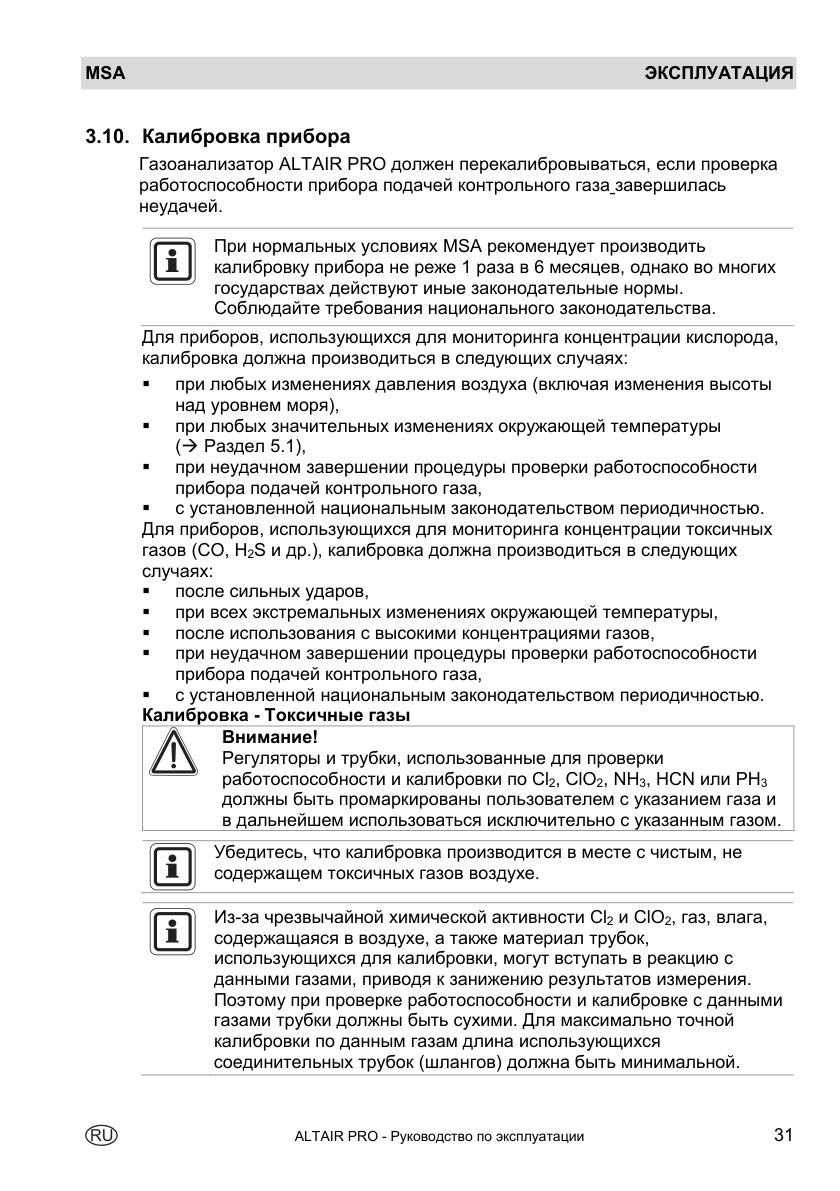

3.10. Калибровка прибора .............................................................................. 31
4.
Техническое обслуживание........................................................................... 37

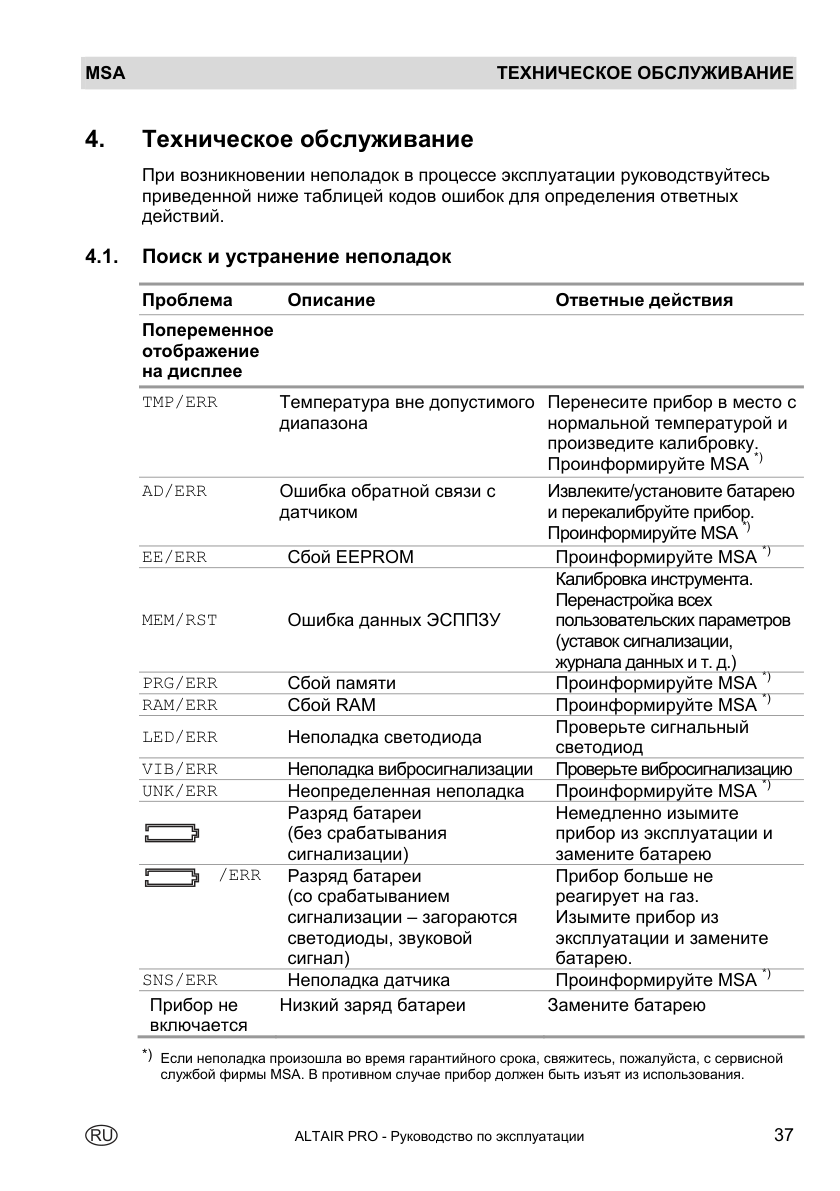

4.1.

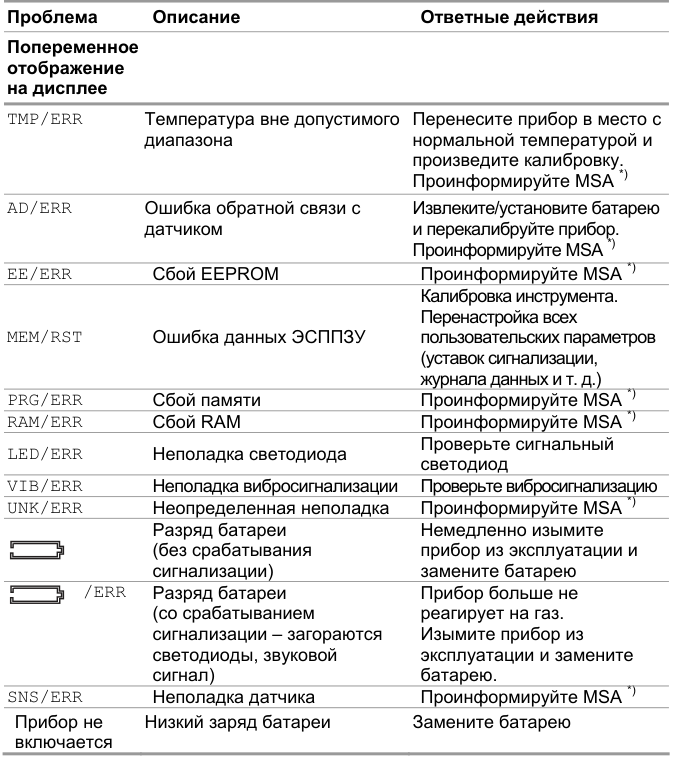

Поиск и устранение неполадок ............................................................. 37
4.2.

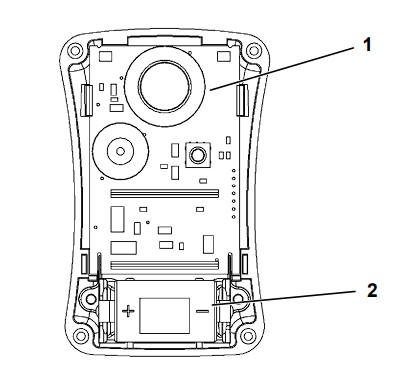

Замена батареи...................................................................................... 38
4.3.
Замена датчика ...................................................................................... 39
4 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 4 PDF

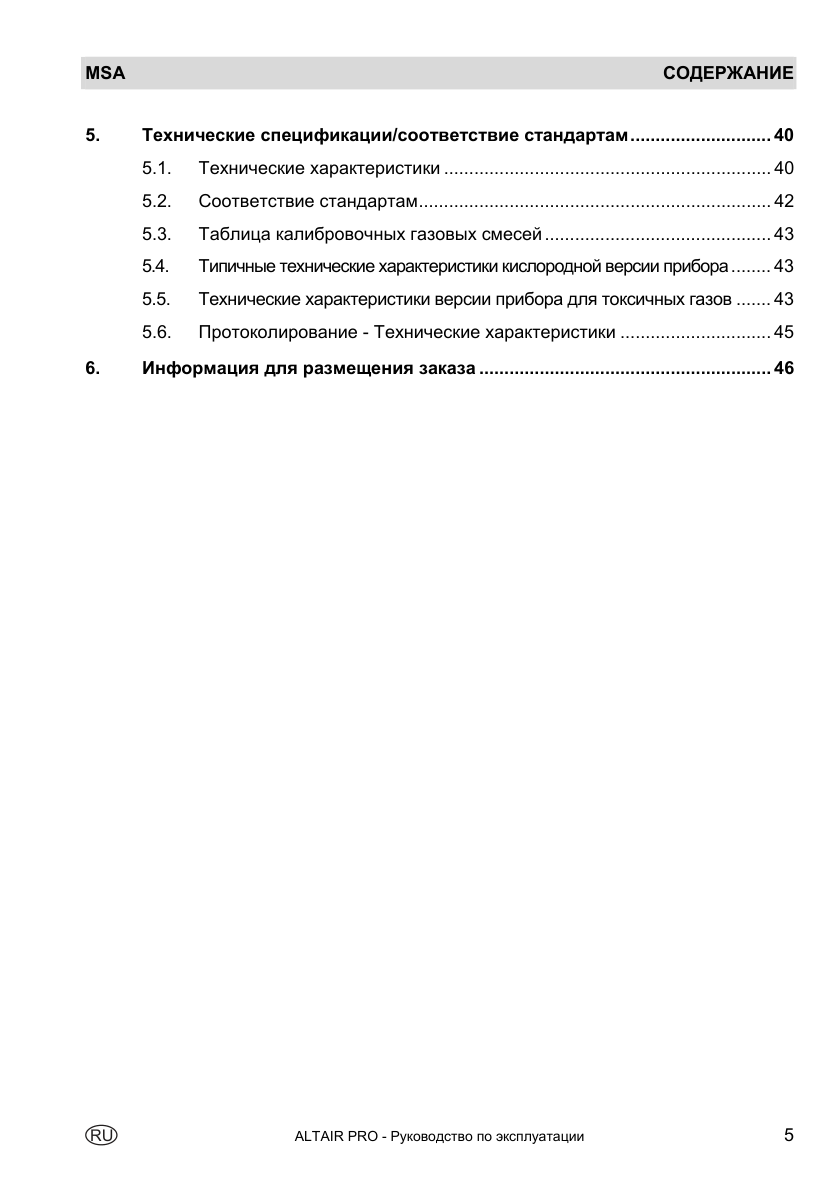

Страница 5 PDF
MSA
СОДЕРЖАНИЕ
5.
Технические спецификации/соответствие стандартам............................ 40
5.1.
Технические характеристики ................................................................. 40
5.2.

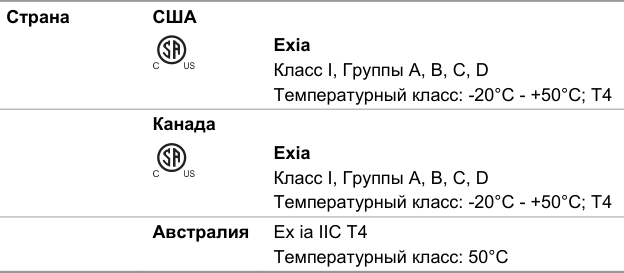

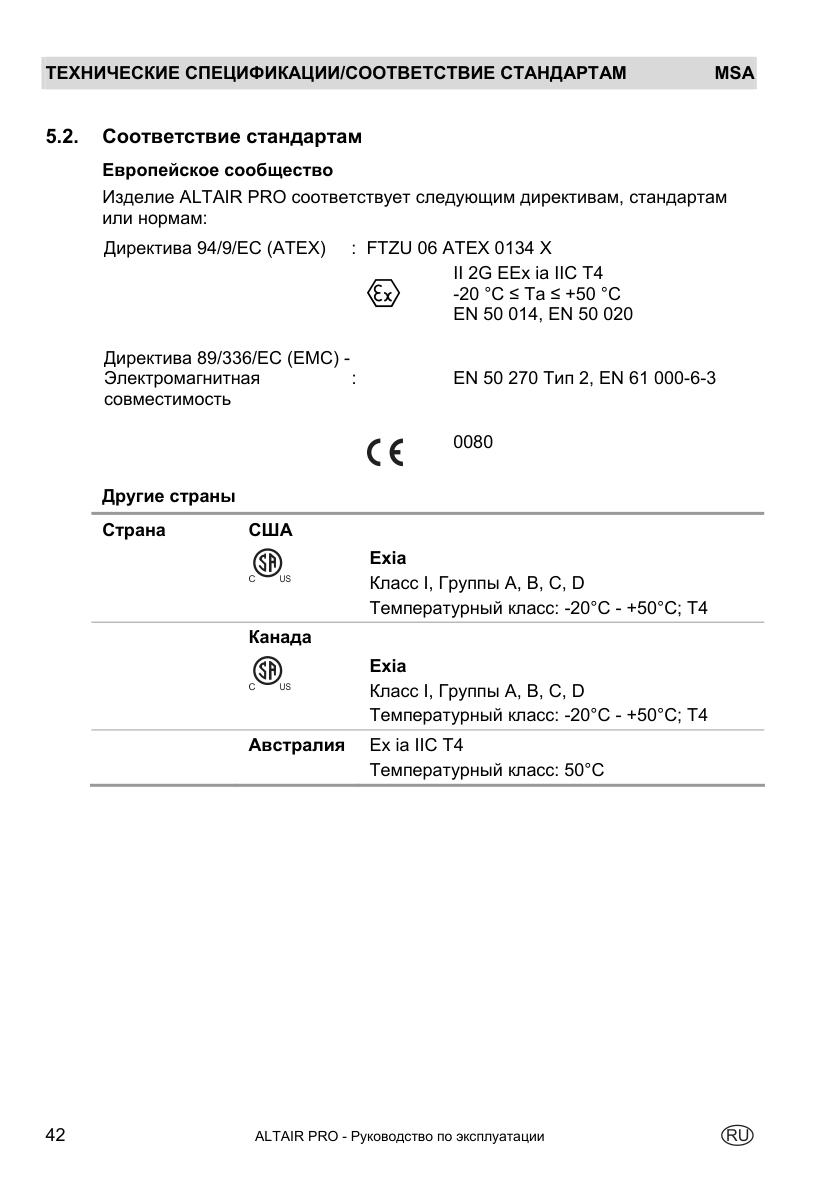

Cоответствие стандартам...................................................................... 42
5.3.

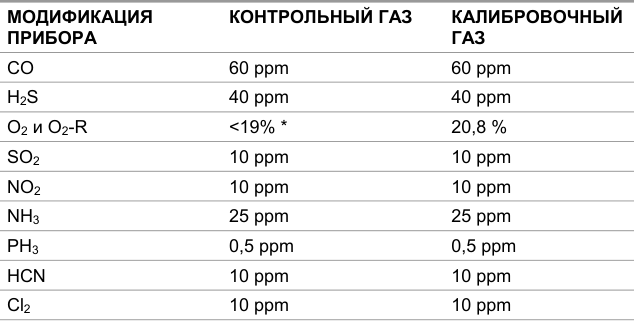

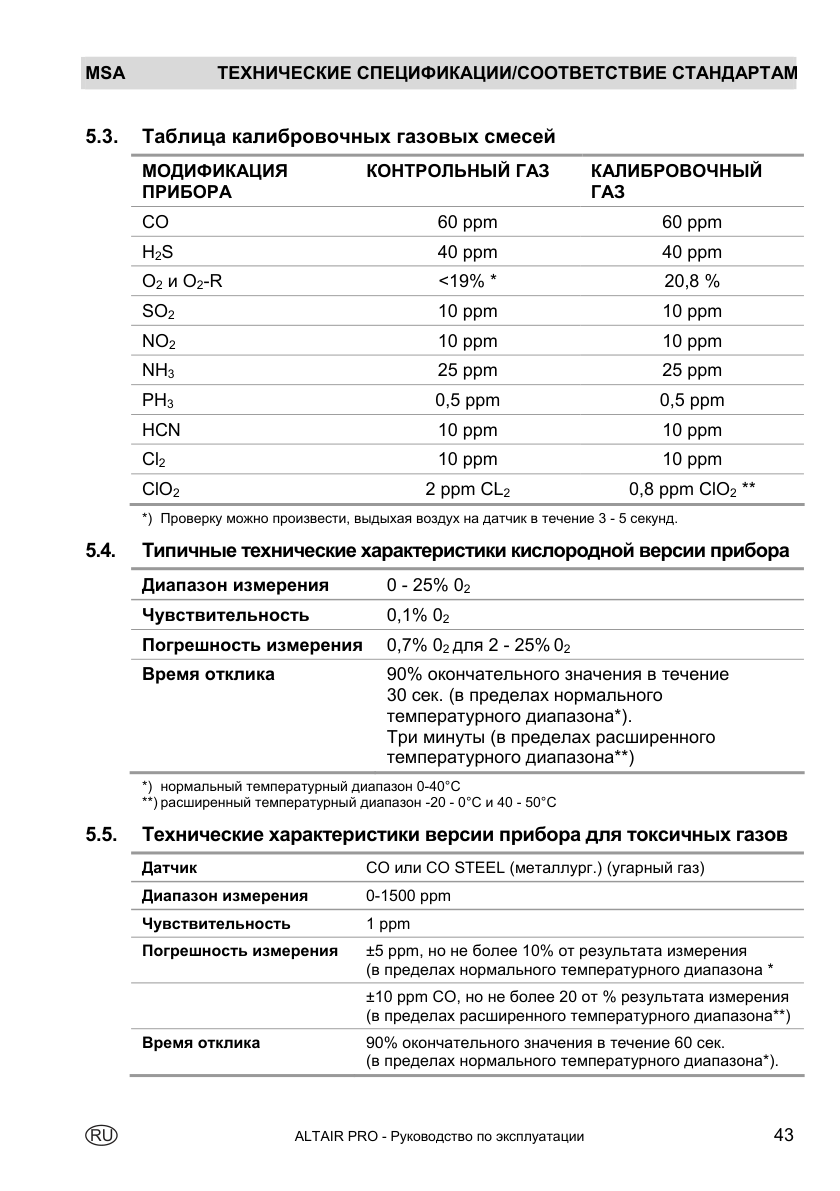

Таблица калибровочных газовых смесей............................................. 43
5.4.
Типичные технические характеристики кислородной версии прибора........ 43
5.5.

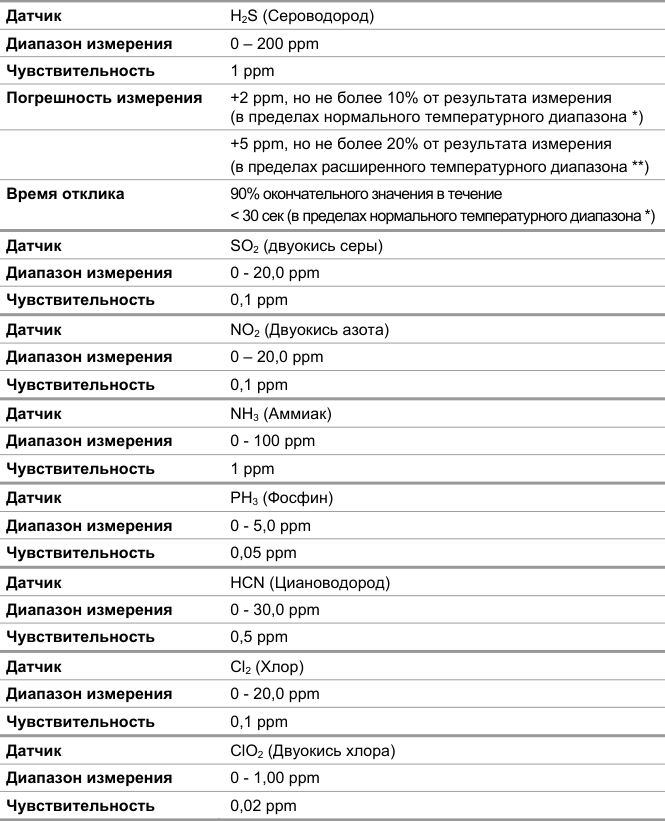

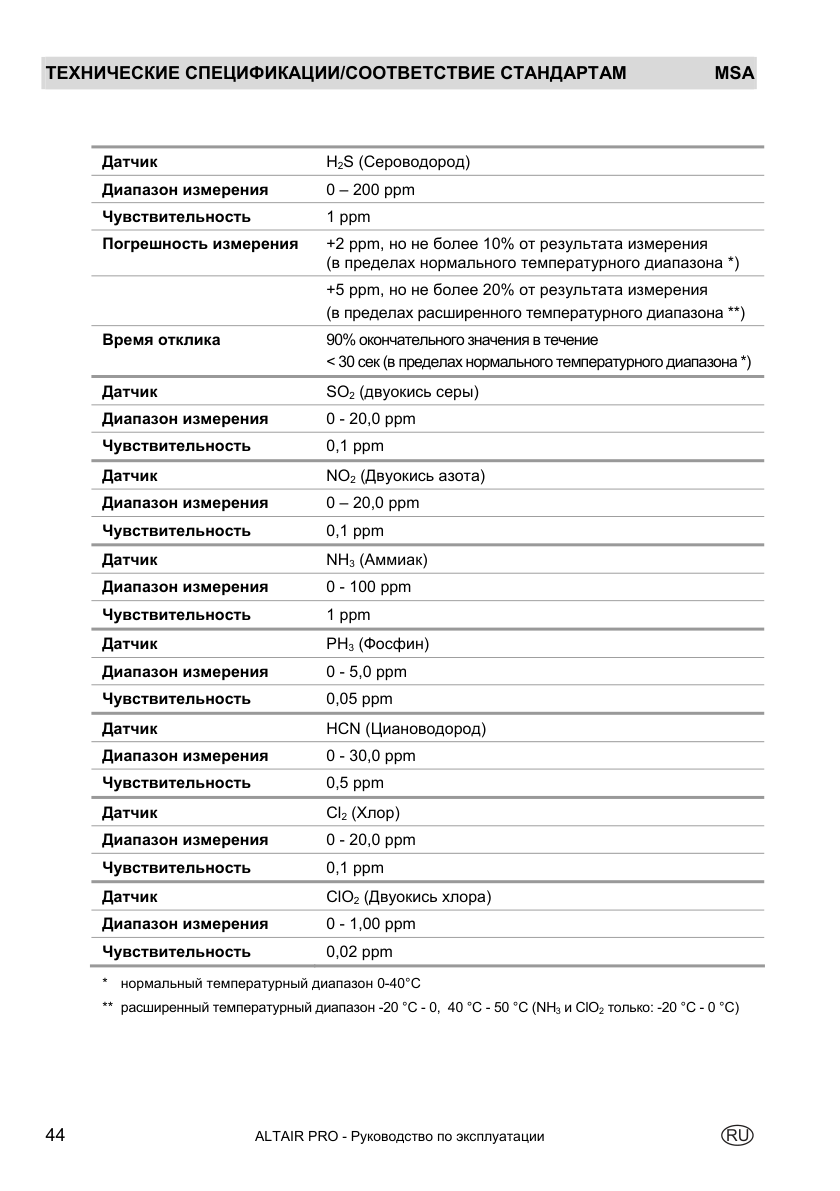

Технические характеристики версии прибора для токсичных газов ....... 43
5.6.

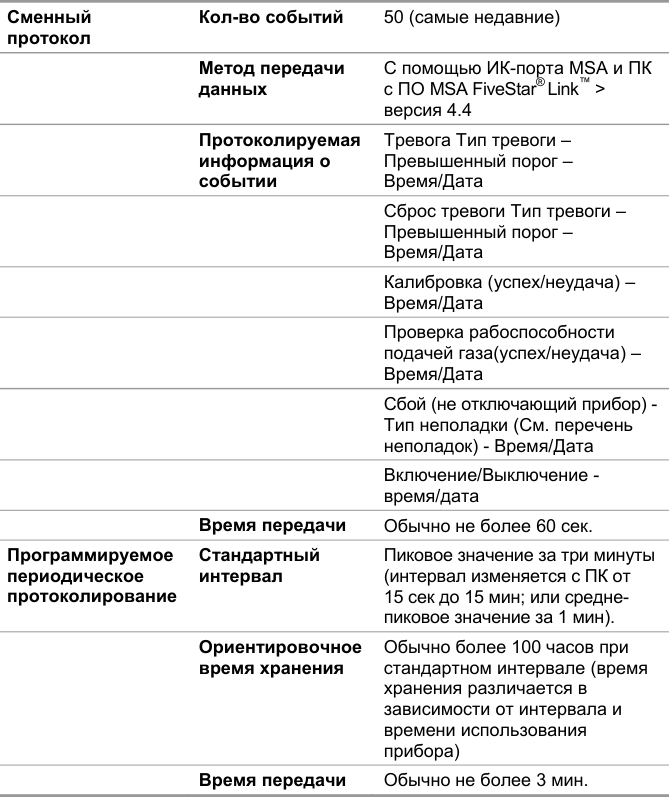

Протоколирование - Технические характеристики .............................. 45
6.

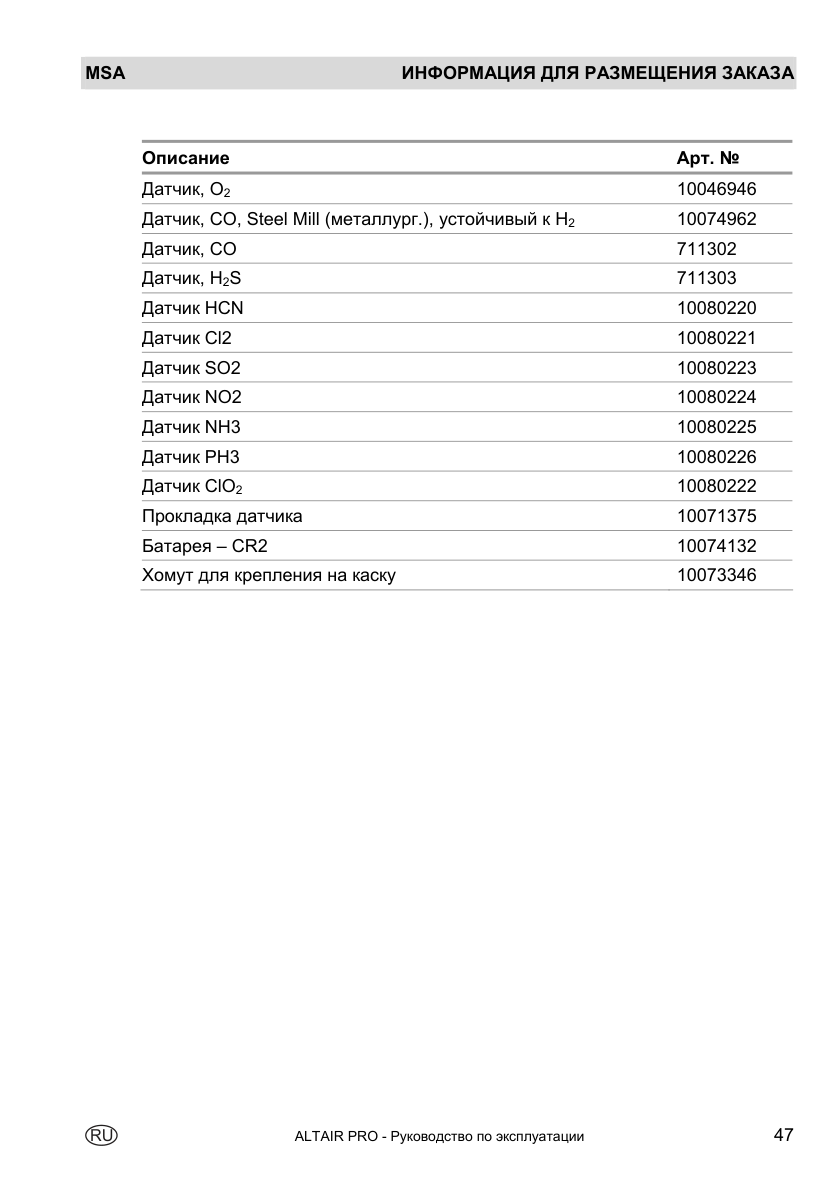

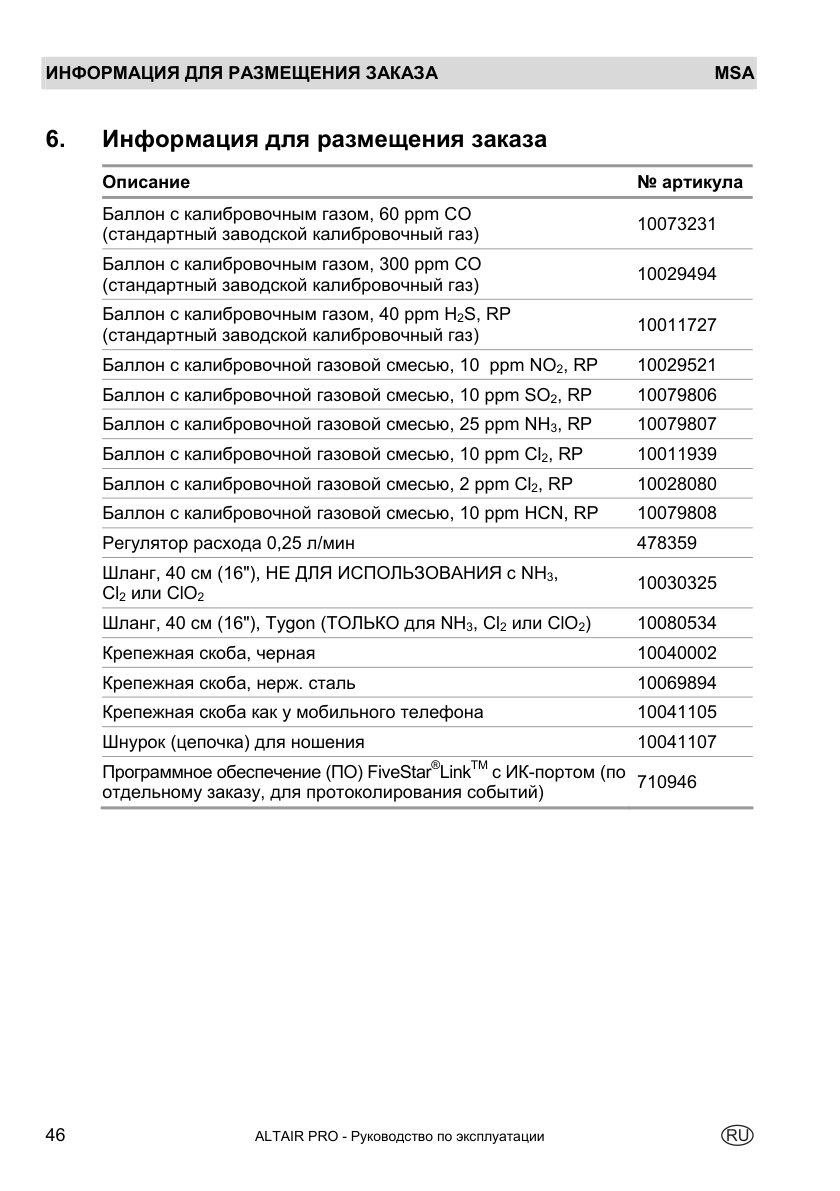

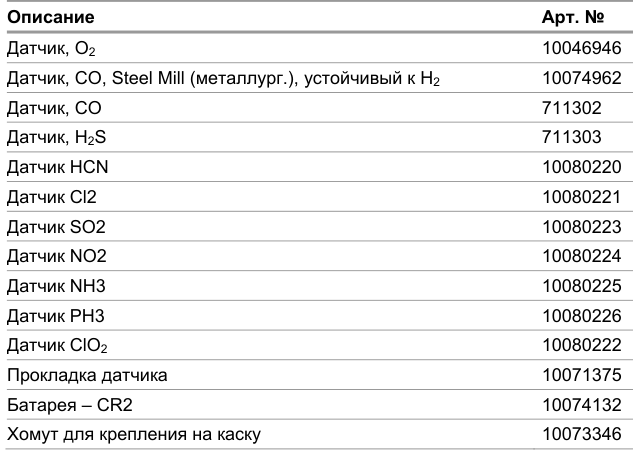

Информация для размещения заказа .......................................................... 46
5 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 5 PDF
1. Правила техники безопасности

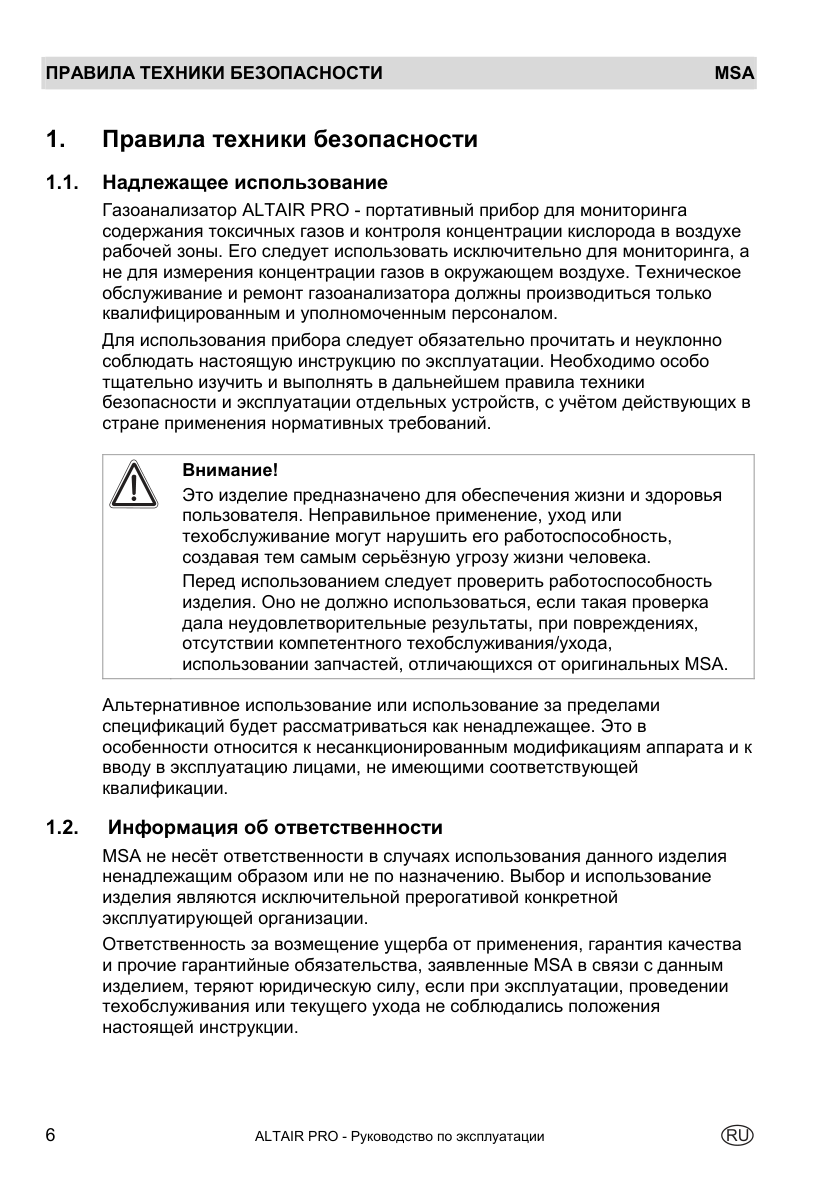

Страница 6 PDF
ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
MSA
1.
Правила техники безопасности
1.1.
Надлежащее использование
Газоанализатор ALTAIR PRO - портативный прибор для мониторинга содержания токсичных газов и контроля концентрации кислорода в воздухе рабочей зоны. Его следует использовать исключительно для мониторинга, а не для измерения концентрации газов в окружающем воздухе. Техническое обслуживание и ремонт газоанализатора должны производиться только квалифицированным и уполномоченным персоналом. Для использования приборa следует обязательно прочитать и неуклонно соблюдать настоящую инструкцию по эксплуатации. Необходимо особо тщательно изучить и выполнять в дальнейшем правила техники безопасности и эксплуатации отдельных устройств, с учётом действующих в стране применения нормативных требований.
Альтернативное использование или использование за пределами спецификаций будет рассматриваться как ненадлежащее. Это в особенности относится к несанкционированным модификациям аппарата и к вводу в эксплуатацию лицами, не имеющими соответствующей квалификации.
1.2.
Информация об ответственности
MSA не несёт ответственности в случаях использования данного изделия ненадлежащим образом или не по назначению. Выбор и использование изделия являются исключительной прерогативой конкретной эксплуатирующей организации. Ответственность за возмещение ущерба от применения, гарантия качества и прочие гарантийные обязательства, заявленные MSA в связи с данным изделием, теряют юридическую силу, если при эксплуатации, проведении техобслуживания или текущего ухода не соблюдались положения настоящей инструкции.
6 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 6 PDF
Страница 7 PDF
MSA
ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
Используйте прибор только для мониторинга указанного газа.
Газоанализатор ALTAIR PRO используется для обнаружения и мониторинга газов в окружающем воздухе. При этом он должен использоваться только для газа, на который расчитан датчик, установленный в приборе. Следите за тем, чтобы датчик не забивался в процессе работы.
Не выходите за пределы допустимых концентраций кислорода
Хотя газоанализатор ALTAIR PRO работоспособен при концентрациях кислорода до 25%, ни одна из модификаций прибора не сертифицирована и не допущена к применению при концентрациях кислорода выше 21%.
Проверяйте работоспособность прибора и его сигнализаций перед
каждым использованием.
При непрохождении прибором теста самопроверки, прибор должен быть изъят из использования.
Обязательно проверяйте работоспособность прибора после любых
серьезных механических воздействий.
Работоспособность прибора должна также обязательно проверяться после жестких механических нагрузок (падений, ударов и т.п.), а также после воздействия на датчик или прибор силикона, силикатов, сероводорода, свинецсодержащих или других загрязняющих веществ.
Допускается неработоспособность вибросигнализации
При окружающих температурах < 0°C, вибросигнализация может давать ложные срабатывания, либо вообще отключаться. При таких условиях, ни в коем случае не полагайтесь только на вибросигнализацию.
Выполняйте требования национального законодательства
В Германии выполняйте требования BGI 836 (5).
7 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 7 PDF
2. Описание
Страница 8 PDF
ОПИСАНИЕ
MSA
2.
Описание
2.1.
Общий вид прибора
1
2
3
4
5
6
7

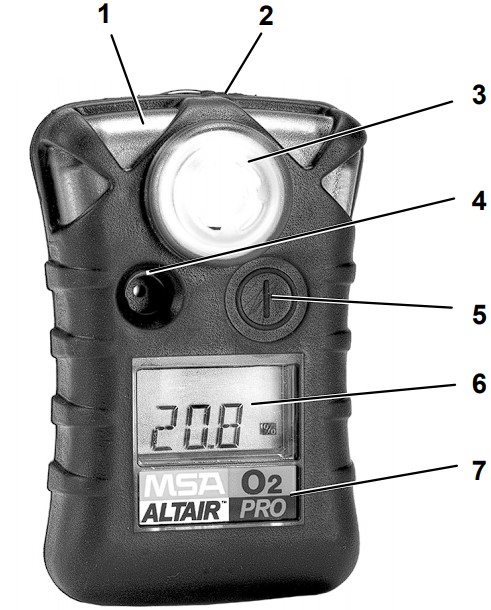

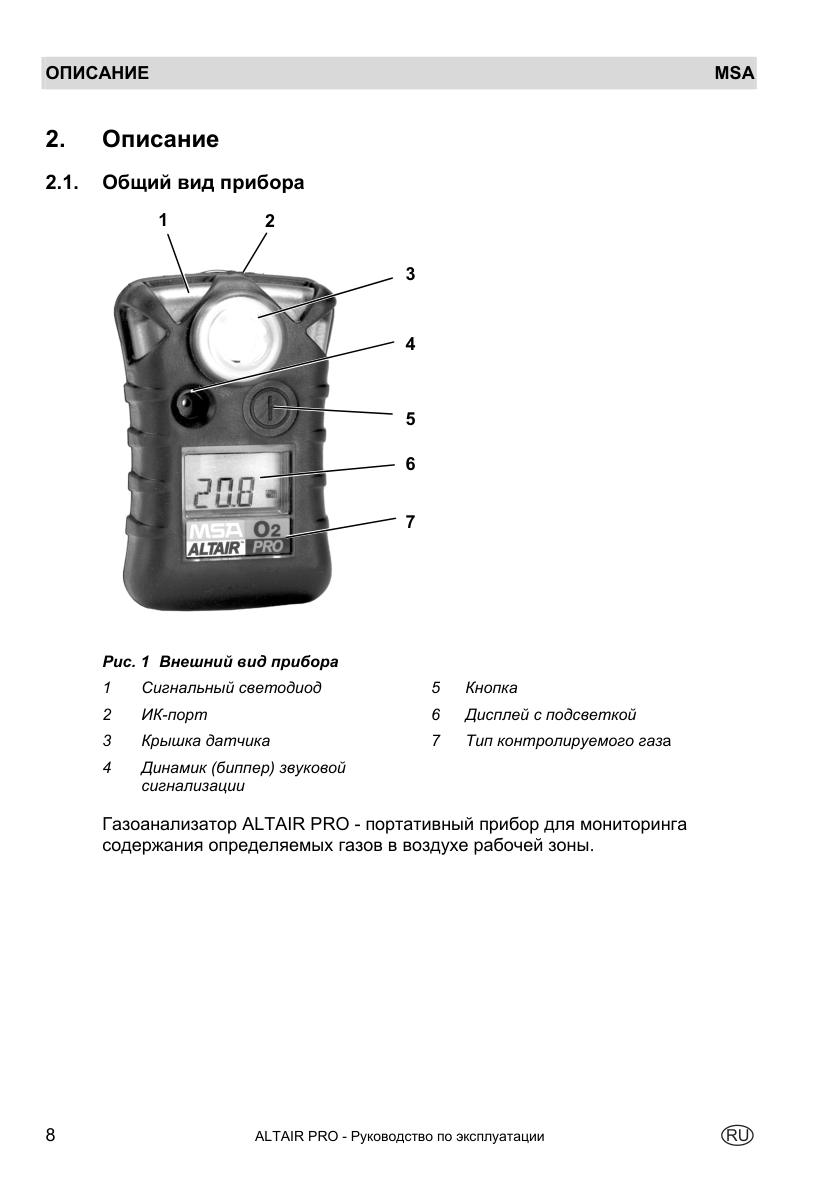

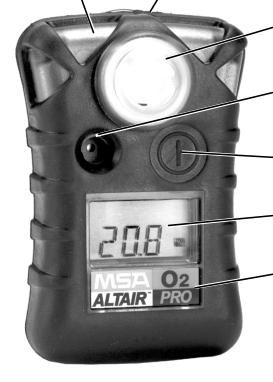

Рис. 1 Внешний вид прибора
1
Сигнальный светодиод
5
Кнопка
2
ИК-порт
6
Дисплей с подсветкой
Тип контролируемого газа
3
Крышка датчика
7
4
Динамик (биппер) звуковой
сигнализации
Газоанализатор ALTAIR PRO - портативный прибор для мониторинга содержания определяемых газов в воздухе рабочей зоны.
8 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 8 PDF
Страница 9 PDF
MSA
ОПИСАНИЕ
Прибор выпускается в нескольких модификациях: ▪ для мониторинга концентрации кислорода и для мониторинга концентрации следующих токсичных газов: ▪ угарного газа (СО) ▪ сероводорода (H2S) ▪ двуокиси серы (SO2) двуокиси азота (NO2) ▪ ▪ аммиака (NH3) ▪ фосфина (PH3) ▪ циановодорода (HCN) ▪ хлора (Cl2) ▪ двуокиси хлора (ClO2).
Прибор может обнаруживать концентрации кислорода в окружающем воздухе вплоть до 25%. Однако все модификации прибора откалиброваны и разрешены к применению при концентрациях кислорода до 21%.
Диапазон контролируемых концентраций отдельных газов устанавливается изготовителем и не может быть изменен в процессе эксплуатации. После ввода прибора в эксплуатацию, изменения могут быть сделаны только с помощью программного обеспечения (ПО) фирмы MSA FiveStar®LinkTM Software 4.4 или более поздней (доступного по отдельному заказу; ➔ Описание программного обеспечения).
Если окружающий воздух содержит газы в концентрациях, превышающих установленные пороговые значения, прибор не выполняет обнуление показаний датчика по чистому воздуху, а переключается в режим измерения сразу после окончания самопроверки.
9 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 9 PDF
Страница 10 PDF
ОПИСАНИЕ
MSA
2.2.
Показания на дисплее
1
2
4 3 5
6
7
8

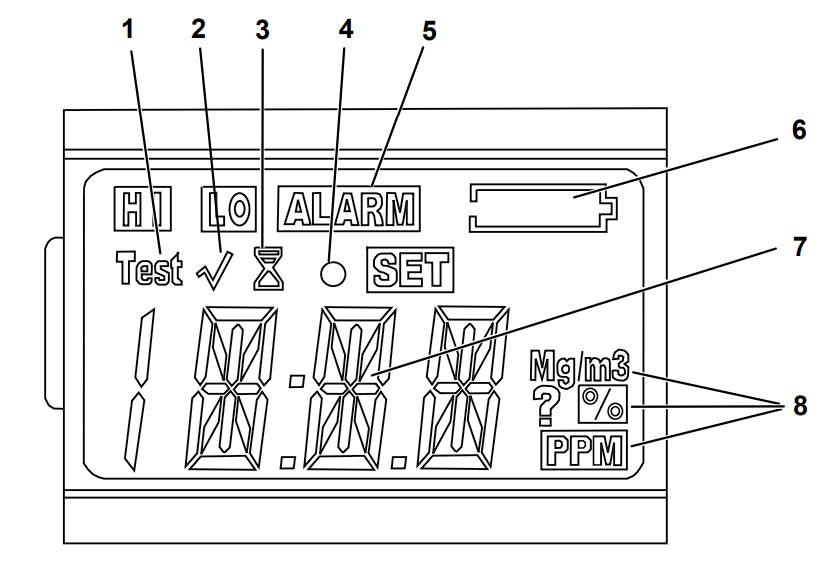

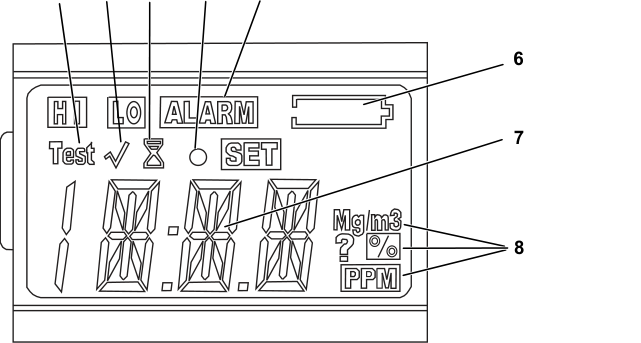

Рис. 2 Дисплей
1
Выполняется самопроверка
2
Индикатор проверки работоспособности прибора
3
Песочные часы
4
Индикатор работоспособности
5
Индикатор сигнализации
6
Индикатор уровня заряда батареи
7
Цифровой индикатор
8
Единицы концентрации газа
Индикатор уровня заряда батареи
Индикатор уровня заряда батареи постоянно отображается на дисплее в правом верхнем углу. По мере разряда батареи сегменты индикатора гаснут и в конце концов на дисплее остается только контур индикатора. Каждый сегмент индикатора соответствует примерно 1/4 полной ёмкости батареи.
10 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 10 PDF
Страница 11 PDF
MSA
ОПИСАНИЕ

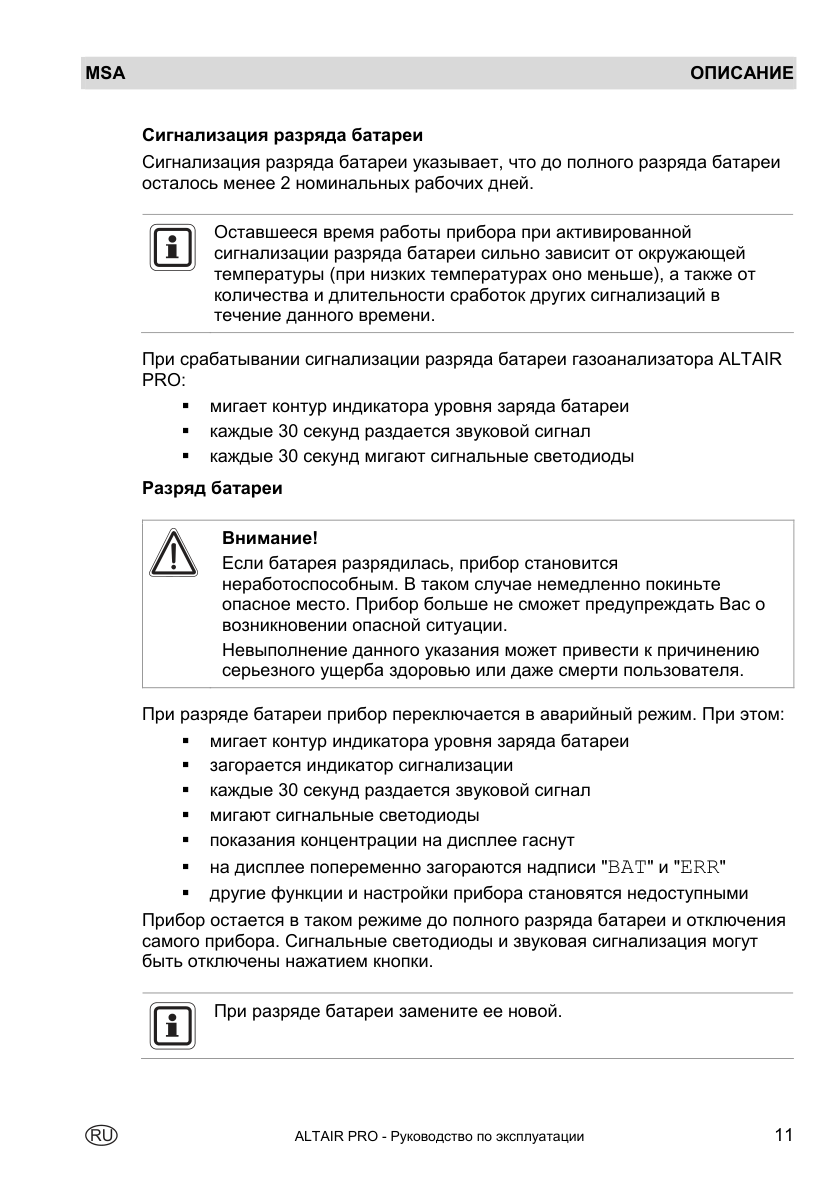

Сигнализация разряда батареи
Сигнализация разряда батареи указывает, что до полного разряда батареи осталось менее 2 номинальных рабочих дней.
Оставшееся время работы прибора при активированной сигнализации разряда батареи сильно зависит от окружающей температуры (при низких температурах оно меньше), а также от количества и длительности сработок других сигнализаций в течение данного времени.
При срабатывании сигнализации разряда батареи газоанализатора ALTAIR PRO: ▪ мигает контур индикатора уровня заряда батареи ▪ каждые 30 секунд раздается звуковой сигнал ▪ каждые 30 секунд мигают сигнальные светодиоды
Разряд батареи
При разряде батареи прибор переключается в аварийный режим. При этом: ▪ мигает контур индикатора уровня заряда батареи ▪ загорается индикатор сигнализации ▪ каждые 30 секунд раздается звуковой сигнал ▪ мигают сигнальные светодиоды ▪ показания концентрации на дисплее гаснут на дисплее попеременно загораются надписи "BAT" и "ERR" ▪ ▪ другие функции и настройки прибора становятся недоступными Прибор остается в таком режиме до полного разряда батареи и отключения самого прибора. Сигнальные светодиоды и звуковая сигнализация могут быть отключены нажатием кнопки.
При разряде батареи замените ее новой.
11 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 11 PDF
Страница 12 PDF
ОПИСАНИЕ
MSA
Индикатор работоспособности
Индикатор работоспособности мигает каждые 60 сек, информируя пользователя о работоспособности прибора. Дополнительно оба сигнальных светодиода мигают каждые 60 сек.
Подсветка
Подсветка дисплея может быть включена вручную кратковременным нажатием кнопки. Подсветка отключается через 10 сек.
2.3. Мониторинг концентрации токсичных газов
С помощью ALTAIR PRO, Вы можете контролировать наличие в окружающем воздухе опасных концентраций следующих газов: ▪ Моноокись углерода (СО) ▪ Сероводород (H2S) ▪ Двуокись серы (SO2) Двуокись азота (NO2) ▪ ▪ Аммиак (NH3) ▪ Фосфин (PH3) ▪ Циановодород (HCN) ▪ Хлор (Cl2) ▪ Двуокись хлора (ClO2). В режиме измерения газоанализатор Altair PRO отображает концентрацию газа в миллионных долях (ppm). Прибор находится в этом режиме, пока он включен и если не выбран иной режим или функция.
Прибор имеет четыре сигнализационных порога: ▪ Верхний сигнализационный порог (по высокой концентрации газа) ▪ Нижний сигнализационный порог (по низкой концентрации газа) ▪ Предельно допустимое кратковременное среднее значение за 15 минут (ПДКСЗ - STEL) ▪ Предельно допустимое среднесменное значение за 8 часов (ПДССЗ - TWA)
12 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 12 PDF
Страница 13 PDF
MSA
ОПИСАНИЕ

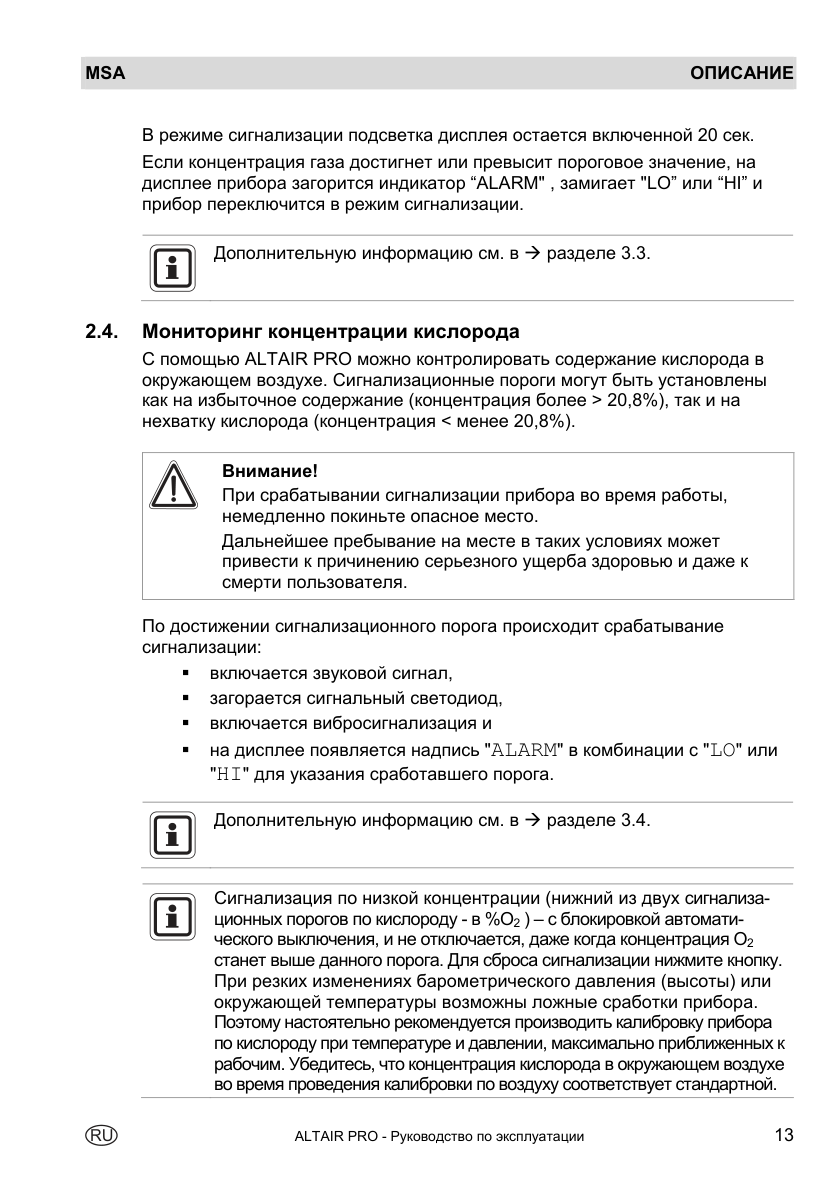

В режиме сигнализации подсветка дисплея остается включенной 20 сек. Если концентрация газа достигнет или превысит пороговое значение, на дисплее прибора загорится индикатор “ALARM" , замигает "LO” или “HI” и прибор переключится в режим сигнализации.
Дополнительную информацию см. в ➔ разделе 3.3.
2.4.
Мониторинг концентрации кислорода
С помощью ALTAIR PRO можно контролировать содержание кислорода в окружающем воздухе. Сигнализационные пороги могут быть установлены как на избыточное содержание (концентрация более > 20,8%), так и на нехватку кислорода (концентрация < менее 20,8%).
По достижении сигнализационного порога происходит срабатывание сигнализации: ▪ включается звуковой сигнал, ▪ загорается сигнальный светодиод, ▪ включается вибросигнализация и на дисплее появляется надпись "ALARM" в комбинации с "LO" или ▪ "HI" для указания сработавшего порога.
Дополнительную информацию см. в ➔ разделе 3.4.
Сигнализация по низкой концентрации (нижний из двух сигнализа- ционных порогов по кислороду - в %O2 ) – с блокировкой автомати- ческого выключения, и не отключается, даже когда концентрация O2 станет выше данного порога. Для сброса сигнализации нижмите кнопку. При резких изменениях барометрического давления (высоты) или окружающей температуры возможны ложные сработки прибора. Поэтому настоятельно рекомендуется производить калибровку прибора по кислороду при температуре и давлении, максимально приближенных к рабочим. Убедитесь, что концентрация кислорода в окружающем воздухе во время проведения калибровки по воздуху соответствует стандартной.
13 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 13 PDF
Страница 14 PDF
ОПИСАНИЕ
MSA

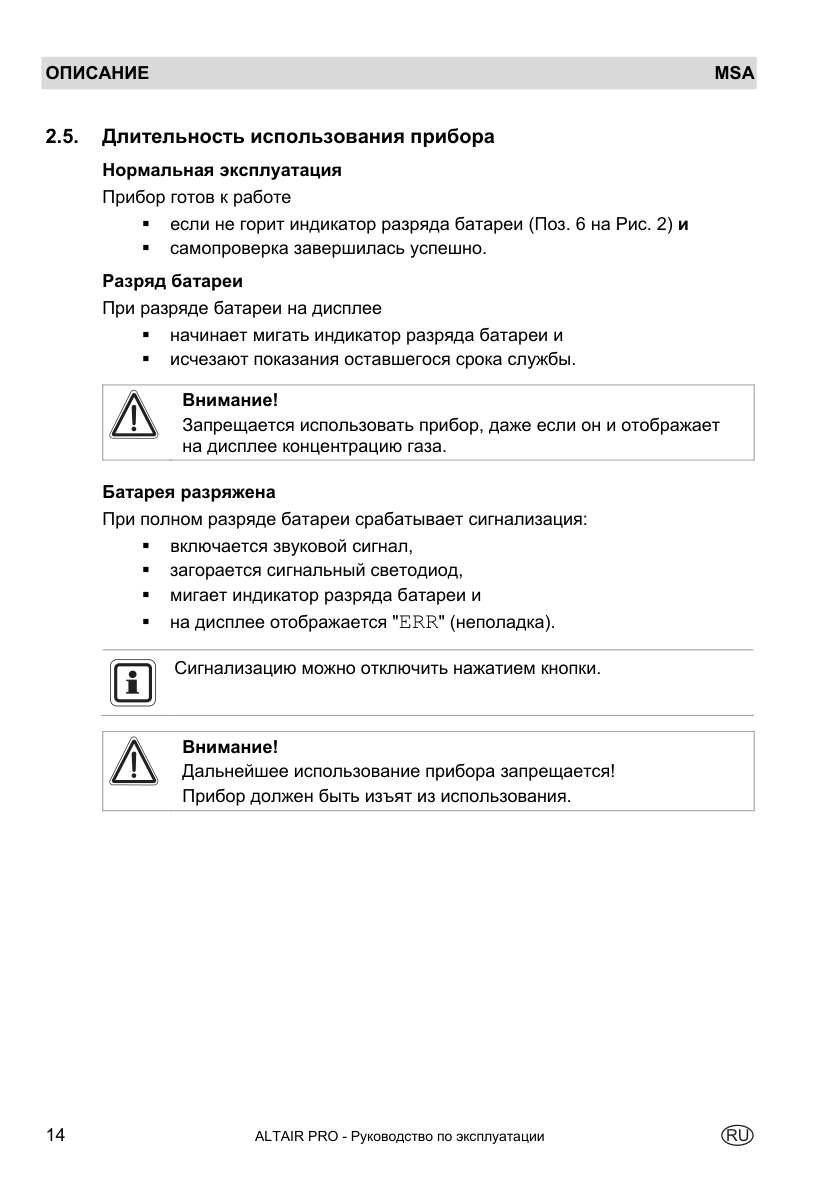

2.5.
Длительность использования прибора
Нормальная эксплуатация
Прибор готов к работе ▪ если не горит индикатор разряда батареи (Поз. 6 на Рис. 2) и ▪ самопроверка завершилась успешно.
Разряд батареи
При разряде батареи на дисплее ▪ начинает мигать индикатор разряда батареи и ▪ исчезают показания оставшегося срока службы.
Батарея разряжена
При полном разряде батареи срабатывает сигнализация: ▪ включается звуковой сигнал, ▪ загорается сигнальный светодиод, ▪ мигает индикатор разряда батареи и на дисплее отображается "ERR" (неполадка). ▪
Сигнализацию можно отключить нажатием кнопки.
14 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 14 PDF

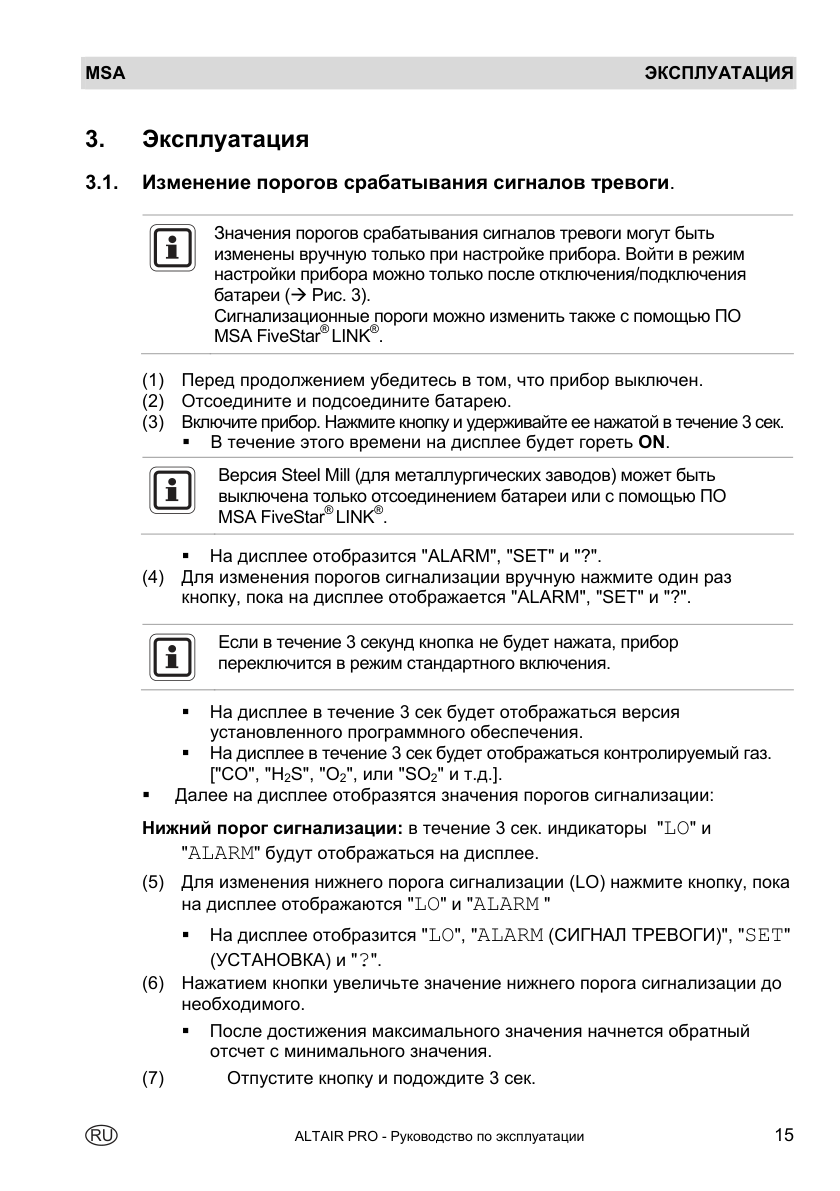

3. Эксплуатация
Страница 15 PDF
MSA
ЭКСПЛУАТАЦИЯ
3.
Эксплуатация

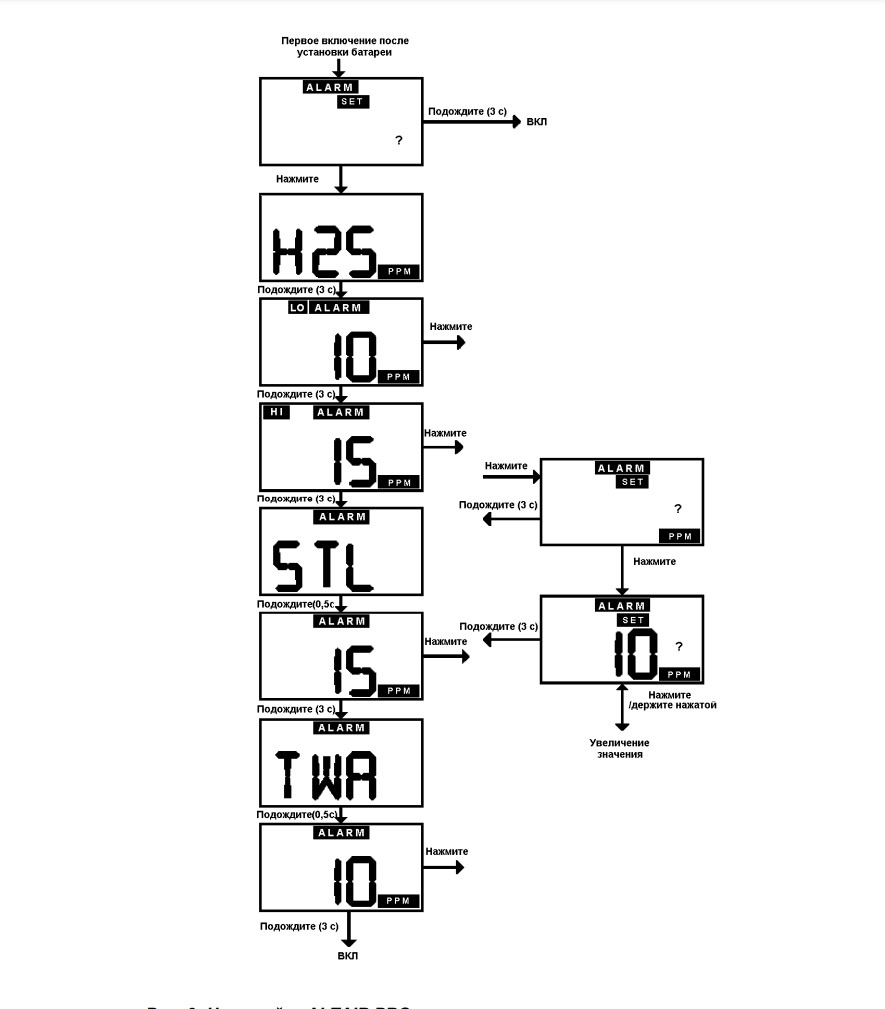

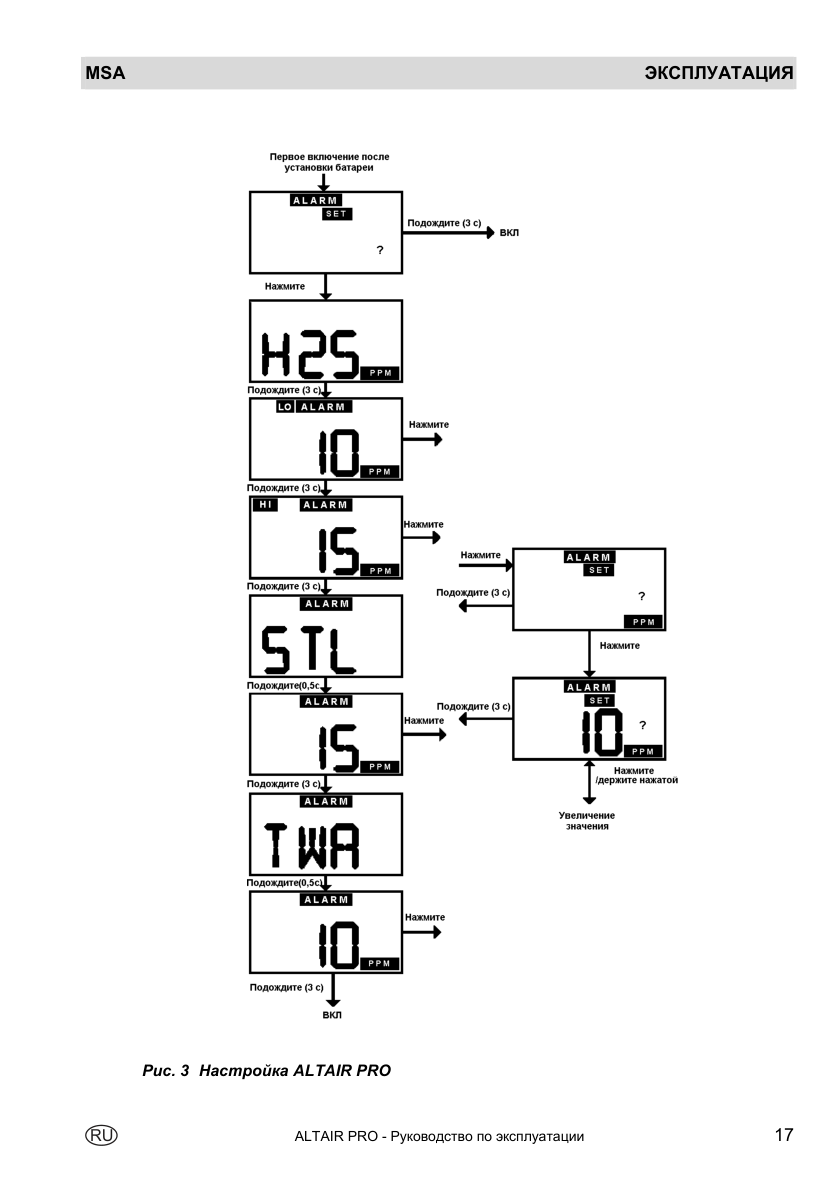

3.1. Изменение порогов срабатывания сигналов тревоги.
Значения порогов срабатывания сигналов тревоги могут быть изменены вручную только при настройке прибора. Войти в режим настройки прибора можно только после отключения/подключения батареи (➔ Рис. 3). Сигнализационные пороги можно изменить также с помощью ПО MSA FiveStar® LINK®.
(1) Перед продолжением убедитесь в том, что прибор выключен. (2) Отсоедините и подсоедините батарею. (3) Включите прибор. Нажмите кнопку и удерживайте ее нажатой в течение 3 сек. ▪ В течение этого времени на дисплее будет гореть ON.
Версия Steel Mill (для металлургических заводов) может быть выключена только отсоединением батареи или с помощью ПО MSA FiveStar® LINK®.
▪ На дисплее отобразится "ALARM", "SET" и "?". (4) Для изменения порогов сигнализации вручную нажмите один раз кнопку, пока на дисплее отображается "ALARM", "SET" и "?".
Если в течение 3 секунд кнопка не будет нажата, прибор переключится в режим стандартного включения.
▪ На дисплее в течение 3 сек будет отображаться версия установленного программного обеспечения. ▪ На дисплее в течение 3 сек будет отображаться контролируемый газ. ["CO", "H2S", "O2", или "SO2" и т.д.]. ▪ Далее на дисплее отобразятся значения порогов сигнализации:
Нижний порог сигнализации: в течение 3 сек. индикаторы "LO" и "ALARM" будут отображаться на дисплее.
(5) Для изменения нижнего порога сигнализации (LO) нажмите кнопку, пока на дисплее отображаются "LO" и "ALARM "
На дисплее отобразится "LO", "ALARM (СИГНАЛ ТРЕВОГИ)", "SET" ▪ (УСТАНОВКА) и "?". (6) Нажатием кнопки увеличьте значение нижнего порога сигнализации до необходимого. ▪ После достижения максимального значения начнется обратный отсчет с минимального значения. (7) Отпустите кнопку и подождите 3 сек.
15 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 15 PDF

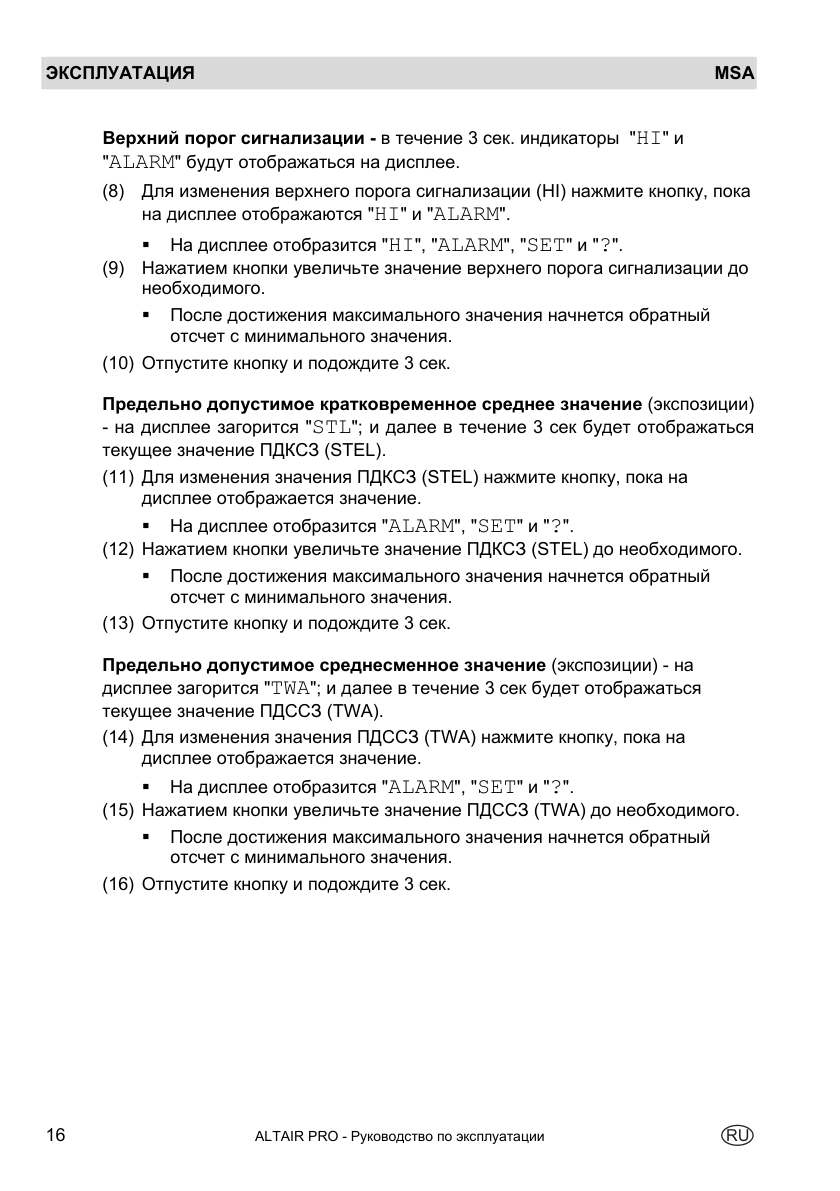

Страница 16 PDF
ЭКСПЛУАТАЦИЯ
MSA
Верхний порог сигнализации - в течение 3 сек. индикаторы "HI" и "ALARM" будут отображаться на дисплее.
(8) Для изменения верхнего порога сигнализации (HI) нажмите кнопку, пока на дисплее отображаются "HI" и "ALARM".
На дисплее отобразится "HI", "ALARM", "SET" и "?". ▪ (9) Нажатием кнопки увеличьте значение верхнего порога сигнализации до необходимого. ▪ После достижения максимального значения начнется обратный отсчет с минимального значения. (10) Отпустите кнопку и подождите 3 сек.
Предельно допустимое кратковременное среднее значение (экспозиции) - на дисплее загорится "STL"; и далее в течение 3 сек будет отображаться текущее значение ПДКСЗ (STEL). (11) Для изменения значения ПДКСЗ (STEL) нажмите кнопку, пока на дисплее отображается значение.
На дисплее отобразится "ALARM", "SET" и "?". ▪ (12) Нажатием кнопки увеличьте значение ПДКСЗ (STEL) до необходимого. ▪ После достижения максимального значения начнется обратный отсчет с минимального значения. (13) Отпустите кнопку и подождите 3 сек.
Предельно допустимое среднесменное значение (экспозиции) - на дисплее загорится "TWA"; и далее в течение 3 сек будет отображаться текущее значение ПДССЗ (TWA). (14) Для изменения значения ПДССЗ (TWA) нажмите кнопку, пока на дисплее отображается значение.
На дисплее отобразится "ALARM", "SET" и "?". ▪ (15) Нажатием кнопки увеличьте значение ПДССЗ (TWA) до необходимого. ▪ После достижения максимального значения начнется обратный отсчет с минимального значения. (16) Отпустите кнопку и подождите 3 сек.
16 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 16 PDF
Страница 17 PDF
MSA
ЭКСПЛУАТАЦИЯ
Рис. 3 Настройка ALTAIR PRO
17 ALTAIR PRO - Руководство по эксплуатации
RU
Подписи и команды блок-схемы
| Фрагмент схемы | Текст на схеме |
|---|---|
| ALARM SET ? | Первое включение после установки батареи Подождите (3 с) ВКЛ Нажмите |
| H2S / LO ALARM / HI ALARM | Подождите (3 с) Подождите (3 с) Нажмите Подождите (3 с) Нажмите |
| STL / TWA | Подождите(0,5с) Подождите (3 с) Нажмите Подождите(0,5с) Подождите (3 с) Нажмите ВКЛ |
| ALARM SET — увеличение значения | Нажмите Подождите (3 с) Нажмите Подождите (3 с) Нажмите /держите нажатой Увеличение значения |
Исходная страница 17 PDF
Страница 18 PDF
ЭКСПЛУАТАЦИЯ
MSA

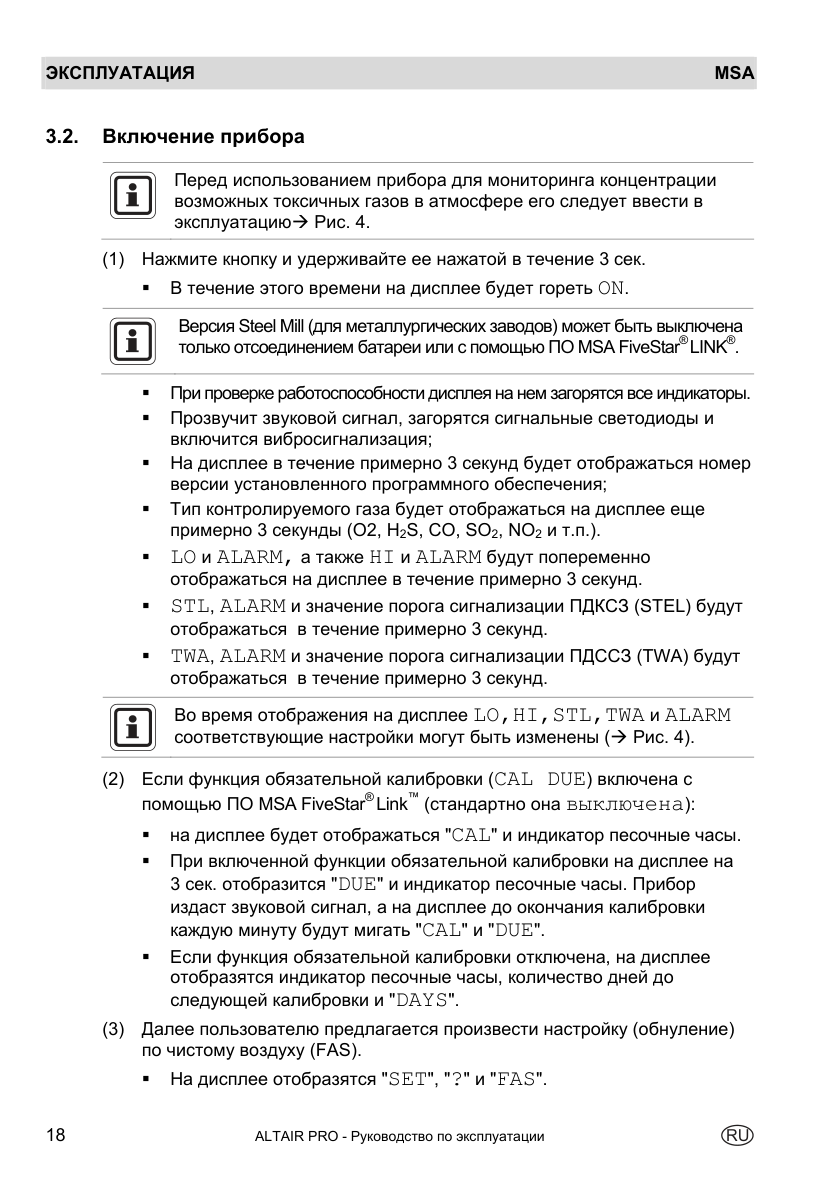

3.2.
Включение прибора
Перед использованием прибора для мониторинга концентрации возможных токсичных газов в атмосфере его следует ввести в эксплуатацию➔ Рис. 4.
(1) Нажмите кнопку и удерживайте ее нажатой в течение 3 сек.
В течение этого времени на дисплее будет гореть ON. ▪
Версия Steel Mill (для металлургических заводов) может быть выключена только отсоединением батареи или с помощью ПО MSA FiveStar® LINK®.
▪ При проверке работоспособности дисплея на нем загорятся все индикаторы. ▪ Прозвучит звуковой сигнал, загорятся сигнальные светодиоды и включится вибросигнализация; ▪ На дисплее в течение примерно 3 секунд будет отображаться номер версии установленного программного обеспечения; ▪ Тип контролируемого газа будет отображаться на дисплее еще примерно 3 секунды (O2, H2S, CO, SO2, NO2 и т.п.). ▪ LO и ALARM, а также HI и ALARM будут попеременно отображаться на дисплее в течение примерно 3 секунд. ▪ STL, ALARM и значение порога сигнализации ПДКСЗ (STEL) будут отображаться в течение примерно 3 секунд. ▪ TWA, ALARM и значение порога сигнализации ПДССЗ (TWA) будут отображаться в течение примерно 3 секунд.
Во время отображения на дисплее LO,HI,STL,TWA и ALARM соответствующие настройки могут быть изменены (➔ Рис. 4).
(2) Если функция обязательной калибровки (CAL DUE) включена с помощью ПО MSA FiveStar® Link™ (стандартно она выключена):
на дисплее будет отображаться "CAL" и индикатор песочные часы. ▪ ▪ При включенной функции обязательной калибровки на дисплее на 3 сек. отобразится "DUE" и индикатор песочные часы. Прибор издаст звуковой сигнал, а на дисплее до окончания калибровки каждую минуту будут мигать "CAL" и "DUE". ▪ Если функция обязательной калибровки отключена, на дисплее отобразятся индикатор песочные часы, количество дней до следующей калибровки и "DAYS".
(3) Далее пользователю предлагается произвести настройку (обнуление) по чистому воздуху (FAS).
На дисплее отобразятся "SET", "?" и "FAS". ▪
18 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 18 PDF
Страница 19 PDF
MSA
ЭКСПЛУАТАЦИЯ

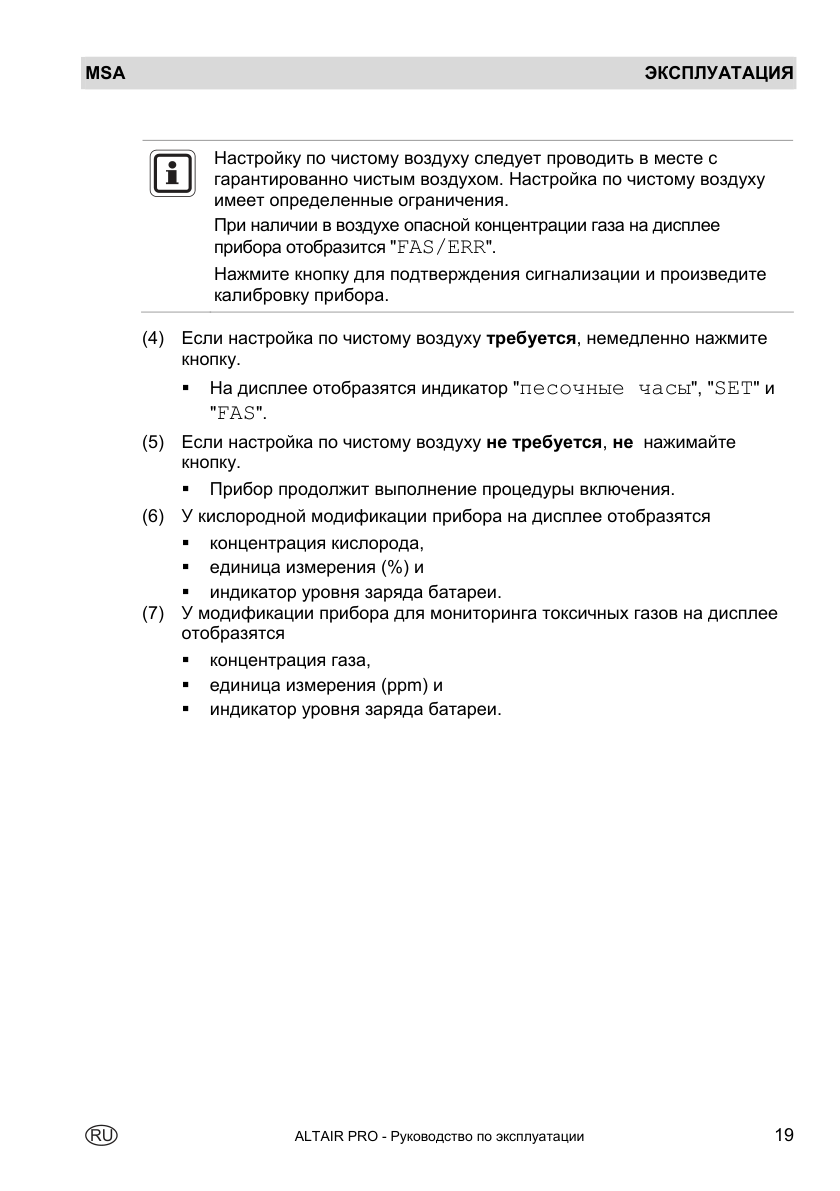

Настройку по чистому воздуху следует проводить в месте с гарантированно чистым воздухом. Настройка по чистому воздуху имеет определенные ограничения. При наличии в воздухе опасной концентрации газа на дисплее прибора отобразится "FAS/ERR". Нажмите кнопку для подтверждения сигнализации и произведите калибровку прибора.
(4) Если настройка по чистому воздуху требуется, немедленно нажмите кнопку.
На дисплее отобразятся индикатор "песочные часы", "SET" и ▪ "FAS".
(5) Если настройка по чистому воздуху не требуется, не нажимайте кнопку. ▪ Прибор продолжит выполнение процедуры включения. (6) У кислородной модификации прибора на дисплее отобразятся ▪ концентрация кислорода, ▪ единица измерения (%) и ▪ индикатор уровня заряда батареи. (7) У модификации прибора для мониторинга токсичных газов на дисплее отобразятся ▪ концентрация газа, ▪ единица измерения (ppm) и ▪ индикатор уровня заряда батареи.
19 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 19 PDF
Страница 20 PDF
ЭКСПЛУАТАЦИЯ
MSA

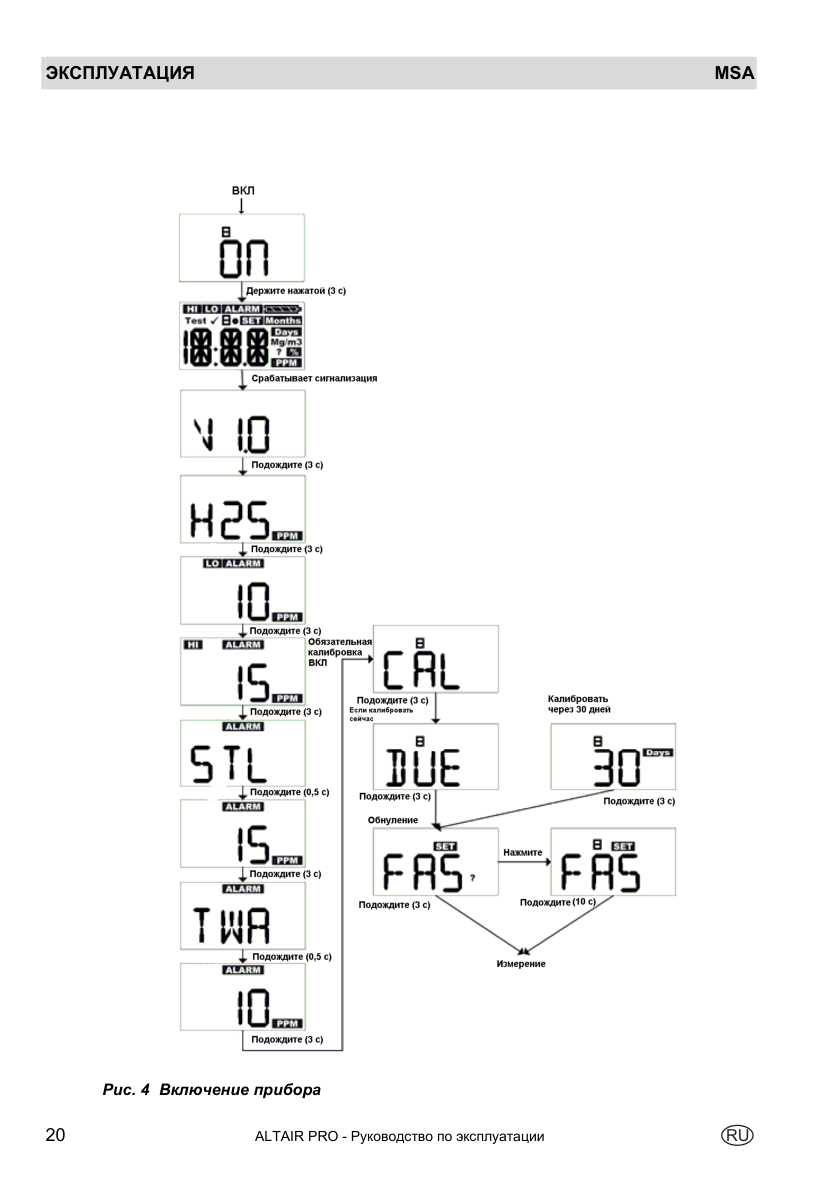

Рис. 4 Включение прибора
20 ALTAIR PRO - Руководство по эксплуатации
RU
Подписи и команды блок-схемы
| Фрагмент схемы | Текст на схеме |
|---|---|
| ON / Test | ВКЛ Держите нажатой (3 с) Срабатывает сигнализация |
| V 1.0 / H2S / LO ALARM / HI ALARM | Подождите (3 с) Подождите (3 с) Подождите (3 с) Подождите (3 с) |
| STL / TWA | Подождите (0,5 с) Подождите (3 с) Подождите (0,5 с) Подождите (3 с) |
| CAL / DUE / 30 Days | Обязательная калибровка ВКЛ Подождите (3 с) Если калибровать сейчас Подождите (3 с) Калибровать через 30 дней Подождите (3 с) |
| FAS ? | Обнуление Нажмите Подождите (3 с) Подождите (10 с) Измерение |
Исходная страница 20 PDF
Страница 21 PDF
MSA
ЭКСПЛУАТАЦИЯ

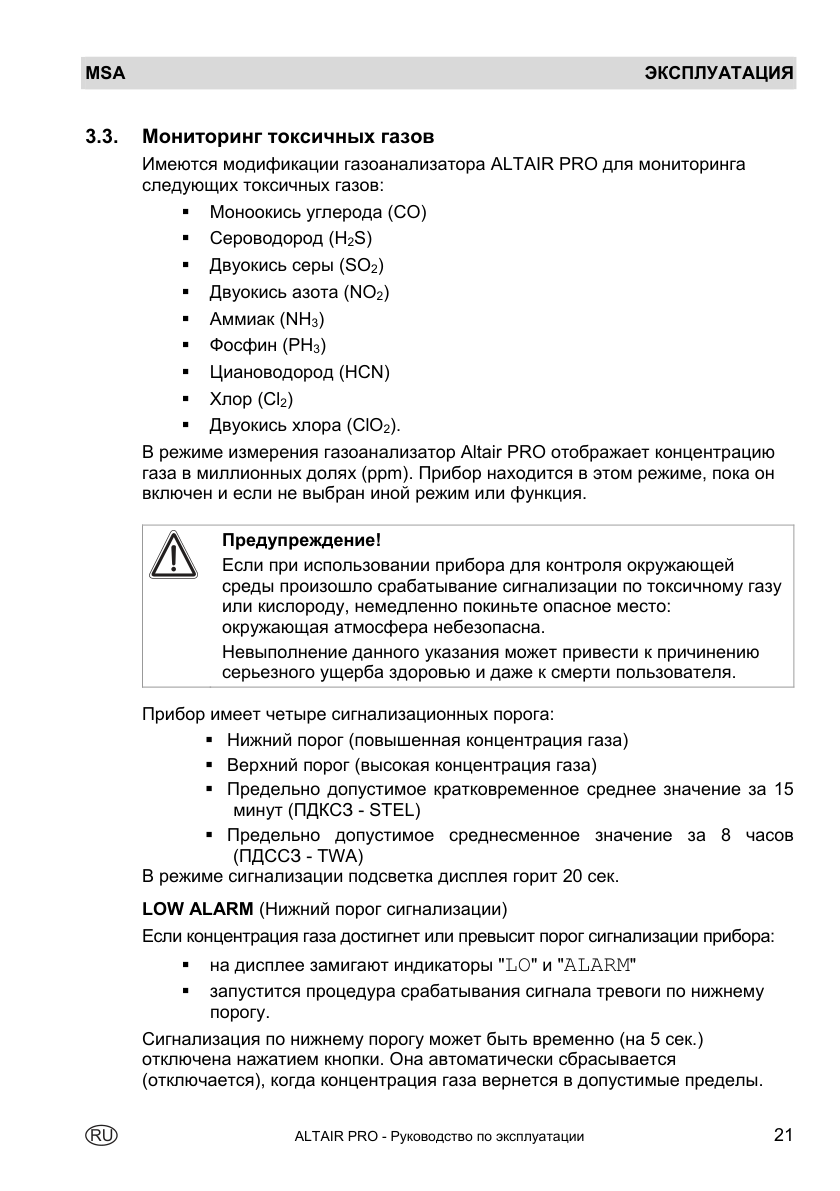

3.3.
Мониторинг токсичных газов
Имеются модификации газоанализатора ALTAIR PRO для мониторинга следующих токсичных газов: ▪ Моноокись углерода (СО) Сероводород (H2S) ▪ Двуокись серы (SO2) ▪ ▪ Двуокись азота (NO2) Аммиак (NH3) ▪ ▪ Фосфин (PH3) ▪ Циановодород (HCN) Хлор (Cl2) ▪ Двуокись хлора (ClO2). ▪ В режиме измерения газоанализатор Altair PRO отображает концентрацию газа в миллионных долях (ppm). Прибор находится в этом режиме, пока он включен и если не выбран иной режим или функция.
Прибор имеет четыре сигнализационных порога: ▪ Нижний порог (повышенная концентрация газа) ▪ Верхний порог (высокая концентрация газа) ▪ Предельно допустимое кратковременное среднее значение за 15 минут (ПДКСЗ - STEL) ▪ Предельно допустимое среднесменное значение за 8 часов (ПДССЗ - TWA) В режиме сигнализации подсветка дисплея горит 20 сек.
LOW ALARM (Нижний порог сигнализации)
Если концентрация газа достигнет или превысит порог сигнализации прибора:
на дисплее замигают индикаторы "LO" и "ALARM" ▪ ▪ запустится процедура срабатывания сигнала тревоги по нижнему порогу. Сигнализация по нижнему порогу может быть временно (на 5 сек.) отключена нажатием кнопки. Она автоматически сбрасывается (отключается), когда концентрация газа вернется в допустимые пределы.
21 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 21 PDF

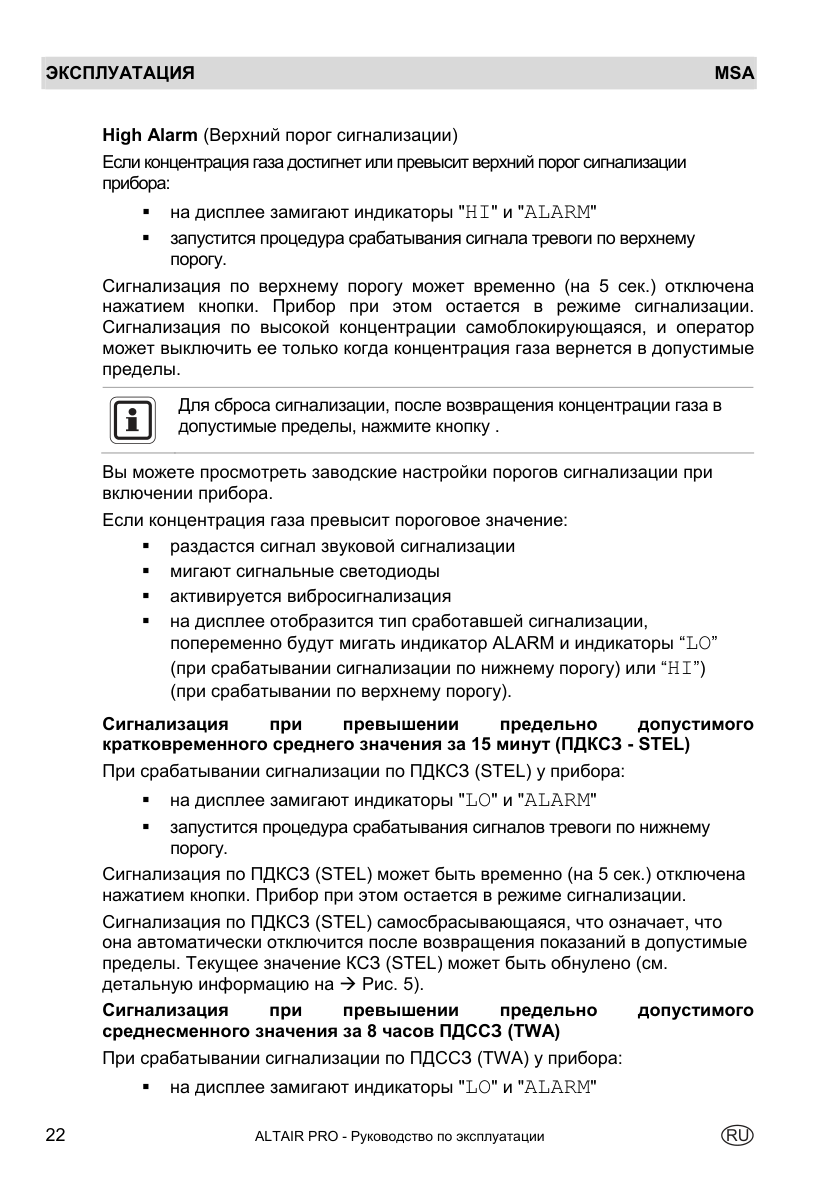

Страница 22 PDF
ЭКСПЛУАТАЦИЯ
MSA
High Alarm (Верхний порог сигнализации)
Если концентрация газа достигнет или превысит верхний порог сигнализации прибора:
на дисплее замигают индикаторы "HI" и "ALARM" ▪ ▪ запустится процедура срабатывания сигнала тревоги по верхнему порогу. Сигнализация по верхнему порогу может временно (на 5 сек.) отключена нажатием кнопки. Прибор при этом остается в режиме сигнализации. Сигнализация по высокой концентрации самоблокирующаяся, и оператор может выключить ее только когда концентрация газа вернется в допустимые пределы.
Для сброса сигнализации, после возвращения концентрации газа в допустимые пределы, нажмите кнопку .

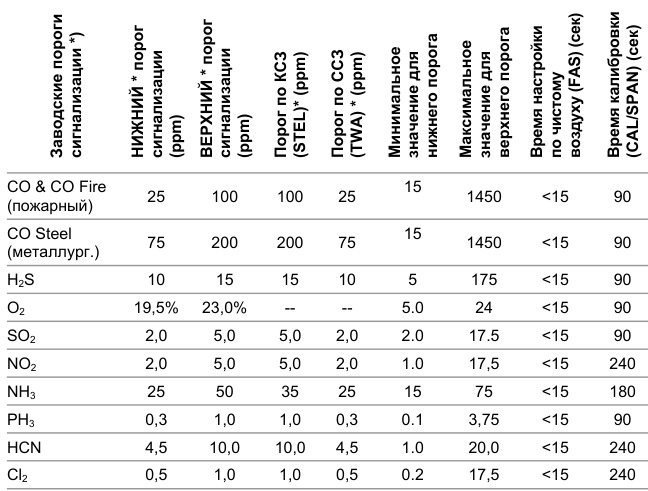

Вы можете просмотреть заводские настройки порогов сигнализации при включении прибора. Если концентрация газа превысит пороговое значение: ▪ раздастся сигнал звуковой сигнализации ▪ мигают сигнальные светодиоды ▪ активируется вибросигнализация ▪ на дисплее отобразится тип сработавшей сигнализации, попеременно будут мигать индикатор ALARM и индикаторы “LO” (при срабатывании сигнализации по нижнему порогу) или “HI”) (при срабатывании по верхнему порогу).
Сигнализация
при
превышении
предельно
допустимого
кратковременного среднего значения за 15 минут (ПДКСЗ - STEL)
При срабатывании сигнализации по ПДКСЗ (STEL) у прибора:
на дисплее замигают индикаторы "LO" и "ALARM" ▪ ▪ запустится процедура срабатывания сигналов тревоги по нижнему порогу. Сигнализация по ПДКСЗ (STEL) может быть временно (на 5 сек.) отключена нажатием кнопки. Прибор при этом остается в режиме сигнализации. Сигнализация по ПДКСЗ (STEL) самосбрасывающаяся, что означает, что она автоматически отключится после возвращения показаний в допустимые пределы. Текущее значение КСЗ (STEL) может быть обнулено (см. детальную информацию на ➔ Рис. 5). Сигнализация
при
превышении
предельно
допустимого
среднесменного значения за 8 часов ПДССЗ (TWA)
При срабатывании сигнализации по ПДССЗ (TWA) у прибора:
на дисплее замигают индикаторы "LO" и "ALARM" ▪
22 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 22 PDF
Страница 23 PDF
MSA
ЭКСПЛУАТАЦИЯ
▪ запустится процедура срабатывания сигналов тревоги по нижнему порогу. Сигнализация по ПДCСЗ (TWA) может быть временно (на 5 сек.) отключена нажатием кнопки. Прибор при этом остается в режиме сигнализации Сигнализация по ПДССЗ (TWA) самоблокирующаяся. Текущее значение ССЗ (TWA) может быть обнулено (см. детальную информацию на ➔ Рис. 5). Вы можете просмотреть заводские настройки порогов сигнализации при включении прибора.
3.4.
Мониторинг концентрации кислорода
Имеется модификация газоанализатора ALTAIR PRO для мониторинга концентрации кислорода. Концентрация кислорода в окружающей атмосфере отображается прибором в объемных процентах. Сигнализации по низкой и высокой концентрации кислорода могут быть настроены в любой комбинации: ▪ на повышенные концентрации кислорода (более 20,8%) или ▪ на пониженные (менее 20,8%). При достижении сигнализационного порога происходит срабатывание сигнализации.
Сигнализация по низкой концентрации:
▪ использует нижний из двух сигнализационных порогов по кислороду - в %O2 ▪ указывает на опасный характер ситуации и немедленно запускает процедуру срабатывания сигналов тревоги ▪ На дисплее отображаются "LO" и "ALARM".
Сигнализация по низкой концентрации (нижний из двух сигнализационных порогов по кислороду - в %O2 ) - самоблокирующаяся, и не отключается, даже когда концентрация O2 станет выше данного порога. Для сброса сигнализации нижмите кнопку.
При резких изменениях барометрического давления (высоты) или окружающей температуры возможны ложные срабатывания сигналов тревоги прибора. Поэтому настоятельно рекомендуется производить калибровку прибора по кислороду при температуре и давлении максимально приближенных к рабочим. Убедитесь, что концентрация кислорода в окружающем воздухе во время проведения калибровки по воздуху соответствует стандартной.
23 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 23 PDF
Страница 24 PDF
ЭКСПЛУАТАЦИЯ
MSA
3.5.
Отображение параметров прибора - исключая версию Steel Mill
Одиночное быстрое нажатие кнопки включает подсветку дисплея на 10 сек. Доступ к другим параметрам прибора обеспечивается нажатием кнопки длительностью более 1 сек. ▪ Прибор издаст два звуковых сигнала. Имеются следующие режимы: 1) Режим калибровочного газа
Минимальная концентрация кислорода ("LO") – только для 2) кислородной модификации 3) Отображение пиковых значений ▪ Токсичные газы ("HI") ▪ Кислород ("HI") ▪ Пиковые(Hi) и минимальные (Low) значения могут быть удалены. При отображении их на дисплее нажмите кнопку для удаления. На дисплее отобразится "CLR" ▪ ▪ Значение удалено 4) Кратковременное среднее значение за последние 15 минут (КСЗ - STL) Показания STL на дисплее - значение КСЗ, рассчитанное с момента последнего включения прибора. Для удаления значения нажмите кнопку.
На дисплее отобразится "CLR" ▪ ▪ Значение удалено Значение КСЗ (STEL) автоматически обнуляется при включении прибора. Значение КСЗ (STEL) рассчитывается за последние 15 минут. Для расчета параметра КСЗ - STEL используется следующая формула:
(КСЗ – STEL) ppm = ((Значение ppm в течение 1-й минуты) + (ppm в течение 2-й минуты) +...+ (ppm в течение 15-й минуты)) / (15 минут) Если прибор работает меньше 15 минут: ▪ концентрации за соответствующее время принимаются равными нулю и ▪ сумма делится на 15 минут
24 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 24 PDF
Страница 25 PDF
MSA
ЭКСПЛУАТАЦИЯ
Среднесменное значение (экспозиция) (ССЗ - TWA) 5) Показания ССЗ - TWA на дисплее - среднее значение экспозиции, рассчитанное с момента последнего включения прибора. Для удаления значения нажмите кнопку. На дисплее отобразится "CLR" ▪ ▪ Значение удалено Значение ССЗ - TWA автоматически обнуляется при включении прибора. Значение ССЗ - TWA рассчитывается за последние 8 часов. Для расчета параметра ССЗ - TWA используется следующая формула: (CCP – TWA) ppm = (Сумма показаний за каждую минуту с момента включения прибора (в пределах 8 часов))/480 минут Если прибор работает меньше 8 часов (480 минут), концентрации за соответствующее время принимаются равными нулю. 6) ИК-режим Для входе в ИК-режим нажмите кнопку прибора, когда на его дисплее отобразится "IR?" Если прибор не находит ИК-интерфейс (компьютера) в течение 3 минут, или нажата кнопка , прибор выходит из данного режима (дополнительно см.➔ Рис. 5).
3.6.
Отображение параметров прибора - только для версии Steel Mill
Одиночное быстрое нажатие кнопки включает подсветку дисплея на 10 сек. Доступ к другим параметрам прибора обеспечивается нажатием кнопки длительностью более 1 сек. ▪ Прибор издаст два звуковых сигнала.
К указанным параметрам относятся: 1) Режим калибровочного газа 2) Проверка работоспособности дисплея, вибросигнализации, сигнальных светодиодов и звуковой сигнализации (биппера) 3) Отображение версии установленного ПО . 4) Контролируемый газ 5) Нижний порог срабатывания сигнализации ("LO" "ALARM") 6) Верхний порог срабатывания сигнализации ("HI" "ALARM") 7) Порог срабатывания сигнализации при превышении ПДКСЗ - STL 8) Порог срабатывания сигнализации при превышении ПДССЗ – TWA 9) Отображение пиковых значений Токсичные газы ("HI") ▪ ▪ Пиковые(Hi) и минимальные(Low) значения могут быть удалены. При отображении их на дисплее нажмите кнопку для удаления. На дисплее отобразится "CLR" ▪ ▪ Значение удалено
25 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 25 PDF
Страница 26 PDF
ЭКСПЛУАТАЦИЯ
MSA
10) Кратковременное среднее значение за 15 минут (экспозиция) (КСЗ - “STL”) Показания STL на дисплее - значение КСЗ, рассчитанное с момента последнего включения прибора. Для удаления значения нажмите кнопку. На дисплее отобразится "CLR" ▪ ▪ Значение удалено Значение КСЗ-STEL автоматически обнуляется при включении прибора. Значение КСЗ-STEL рассчитывается за последние 15 минут. Для расчета параметра КСЗ - STEL используется следующая формула:
(КСЗ – STEL) ppm = ((Значение ppm в течение 1-й минуты) + (ppm в течение 2-й минуты) +...+ (ppm в течение 15-й минуты)) / (15 минут)
Если прибор работает меньше 15 минут: ▪ концентрации за соответствующее время принимаются равными нулю и ▪ сумма делится на 15 минут 11) Среднесменное значение (экспозиция) (ССЗ - TWA) Показания ССЗ - TWA на дисплее - среднее значение экспозиции, рассчитанное с момента последнего включения прибора. Для удаления значения нажмите кнопку. На дисплее отобразится "CLR" ▪ ▪ Значение удалено Значение ССЗ - TWA автоматически обнуляется при включении прибора. Значение ССЗ - TWA рассчитывается за последние 8 часов. Для расчета параметра ССЗ - TWA используется следующая формула: (CCP – TWA) ppm = (Сумма показаний за каждую минуту с момента включения прибора (в пределах 8 часов))/480 минут Если прибор работает меньше 8 часов (480 минут), концентрации за соответствующее время принимаются равными нулю. 12) ИК-режим Для входе в ИК-режим нажмите кнопку прибора, когда на его дисплее отобразится "IR? " Если прибор не находит ИК-интерфейс (компьютера) в течение 3 минут, или нажата кнопка, прибор выходит из данного режима (дополнительно см.➔ Рис. 5). 3.7. Выключение прибора
(1) Нажмите кнопку и удерживайте ее нажатой в течение 3 сек. На дисплее отобразится "OFF" и песочные часы. ▪ (2) Удерживайте кнопку нажатой еще 2 сек. ▪ Прибор выключится.
Версия Steel Mill (для металлургических заводов) может быть выключена только отсоединением батареи или с помощью ПО MSA FiveStar® LINK®.
26 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 26 PDF
Страница 27 PDF
MSA
ЭКСПЛУАТАЦИЯ

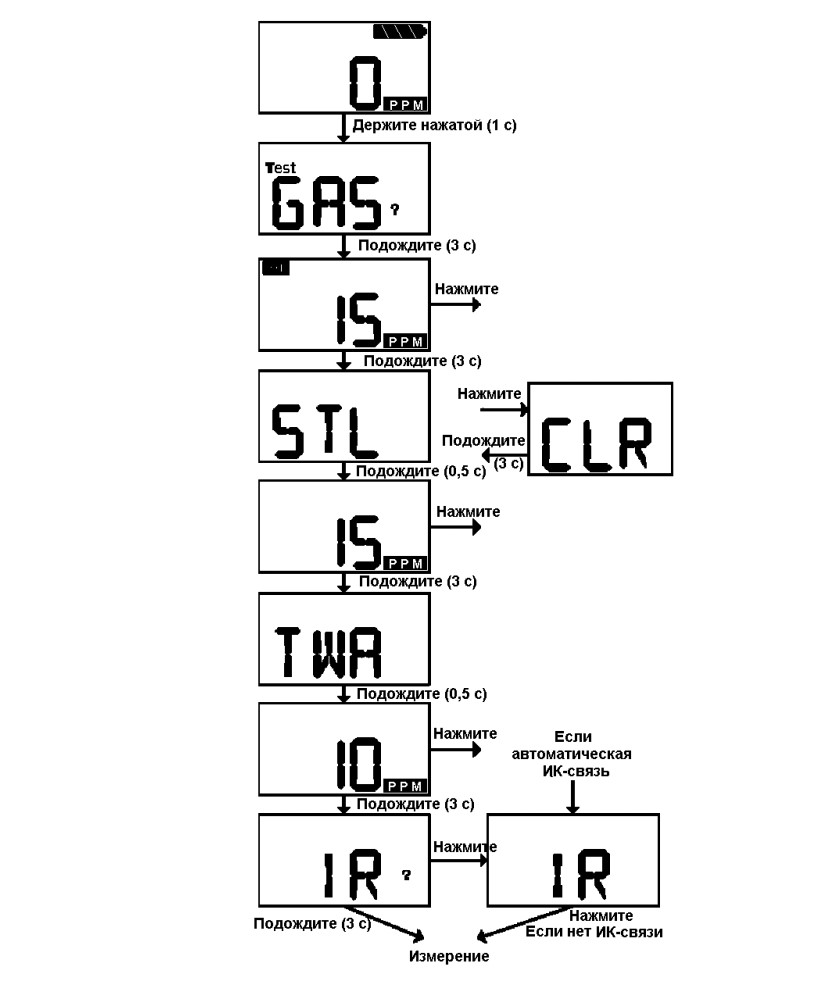

Рис. 5 Отображение параметров прибора (не применимо к версии Steel Mill)
27 ALTAIR PRO - Руководство по эксплуатации
RU
Подписи и команды блок-схемы
| Фрагмент схемы | Текст на схеме |
|---|---|
| 0 PPM / Test GAS ? | Держите нажатой (1 с) Подождите (3 с) |
| 15 PPM / STL | Нажмите Подождите (3 с) Нажмите Подождите (3 с) Подождите (0,5 с) |
| 15 PPM / TWA / 10 PPM | Нажмите Подождите (3 с) Подождите (0,5 с) Нажмите Подождите (3 с) |
| IR ? | Нажмите Если автоматическая ИК-связь Нажмите Если нет ИК-связи Подождите (3 с) Измерение |
Исходная страница 27 PDF
Страница 28 PDF
ЭКСПЛУАТАЦИЯ
MSA

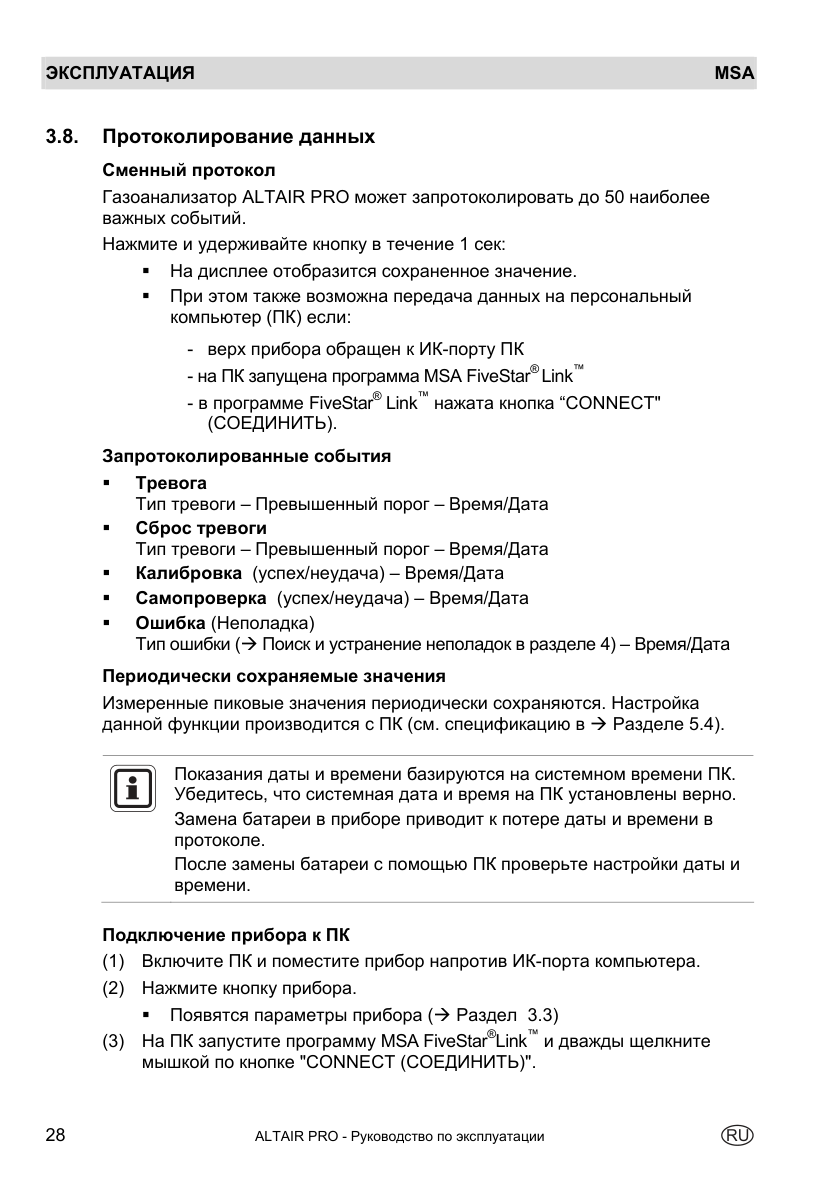

3.8.
Протоколирование данных
Сменный протокол
Газоанализатор ALTAIR PRO может запротоколировать до 50 наиболее важных событий. Нажмите и удерживайте кнопку в течение 1 сек: ▪ На дисплее отобразится сохраненное значение. ▪ При этом также возможна передача данных на персональный компьютер (ПК) если:
- верх прибора обращен к ИК-порту ПК - на ПК запущена программа MSA FiveStar® Link™ - в программе FiveStar® Link™ нажата кнопка “CONNECT" (СОЕДИНИТЬ).
Запротоколированные события
▪ Тревога Тип тревоги – Превышенный порог – Время/Дата ▪ Сброс тревоги Тип тревоги – Превышенный порог – Время/Дата ▪ Калибровка (успех/неудача) – Время/Дата ▪ Самопроверка (успех/неудача) – Время/Дата ▪ Ошибка (Неполадка) Тип ошибки (➔ Поиск и устранение неполадок в разделе 4) – Время/Дата
Периодически сохраняемые значения
Измеренные пиковые значения периодически сохраняются. Настройка данной функции производится с ПК (см. спецификацию в ➔ Разделе 5.4).
Показания даты и времени базируются на системном времени ПК. Убедитесь, что системная дата и время на ПК установлены верно. Замена батареи в приборе приводит к потере даты и времени в протоколе. После замены батареи с помощью ПК проверьте настройки даты и времени.
Подключение прибора к ПК
(1) Включите ПК и поместите прибор напротив ИК-порта компьютера. (2) Нажмите кнопку прибора. ▪ Появятся параметры прибора (➔ Раздел 3.3) (3) На ПК запустите программу MSA FiveStar®Link™ и дважды щелкните мышкой по кнопке "CONNECT (СОЕДИНИТЬ)".
28 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 28 PDF
Страница 29 PDF
MSA
ЭКСПЛУАТАЦИЯ

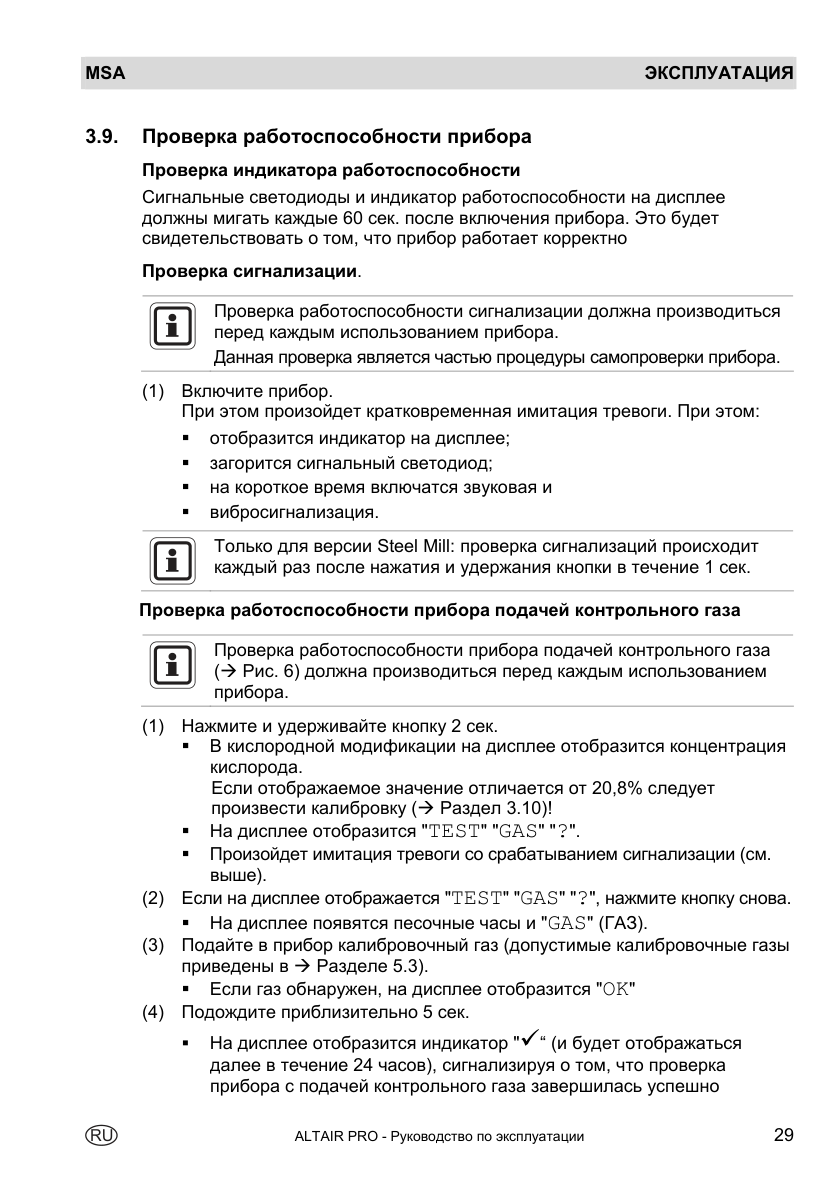

3.9.
Проверка работоспособности прибора
Проверка индикатора работоспособности
Сигнальные светодиоды и индикатор работоспособности на дисплее должны мигать каждые 60 сек. после включения прибора. Это будет свидетельствовать о том, что прибор работает корректно
Проверка сигнализации.
Проверка работоспособности сигнализации должна производиться перед каждым использованием прибора. Данная проверка является частью процедуры самопроверки прибора.
(1) Включите прибор. При этом произойдет кратковременная имитация тревоги. При этом: ▪ отобразится индикатор на дисплее; ▪ загорится сигнальный светодиод; ▪ на короткое время включатся звуковая и ▪ вибросигнализация.
Только для версии Steel Mill: проверка сигнализаций происходит каждый раз после нажатия и удержания кнопки в течение 1 сек.
Проверка работоспособности прибора подачей контрольного газа
Проверка работоспособности прибора подачей контрольного газа (➔ Рис. 6) должна производиться перед каждым использованием прибора.
(1) Нажмите и удерживайте кнопку 2 сек. ▪ В кислородной модификации на дисплее отобразится концентрация кислорода. Если отображаемое значение отличается от 20,8% следует произвести калибровку (➔ Раздел 3.10)! На дисплее отобразится "TEST" "GAS" "?". ▪ ▪ Произойдет имитация тревоги со срабатыванием сигнализации (см. выше). (2) Если на дисплее отображается "TEST" "GAS" "?", нажмите кнопку снова. На дисплее появятся песочные часы и "GAS" (ГАЗ). ▪ (3) Подайте в прибор калибровочный газ (допустимые калибровочные газы приведены в ➔ Разделе 5.3). Если газ обнаружен, на дисплее отобразится "OK" ▪ (4) Подождите приблизительно 5 сек.
На дисплее отобразится индикатор "✓“ (и будет отображаться ▪ далее в течение 24 часов), сигнализируя о том, что проверка прибора с подачей контрольного газа завершилась успешно
29 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 29 PDF
Страница 30 PDF
ЭКСПЛУАТАЦИЯ
MSA

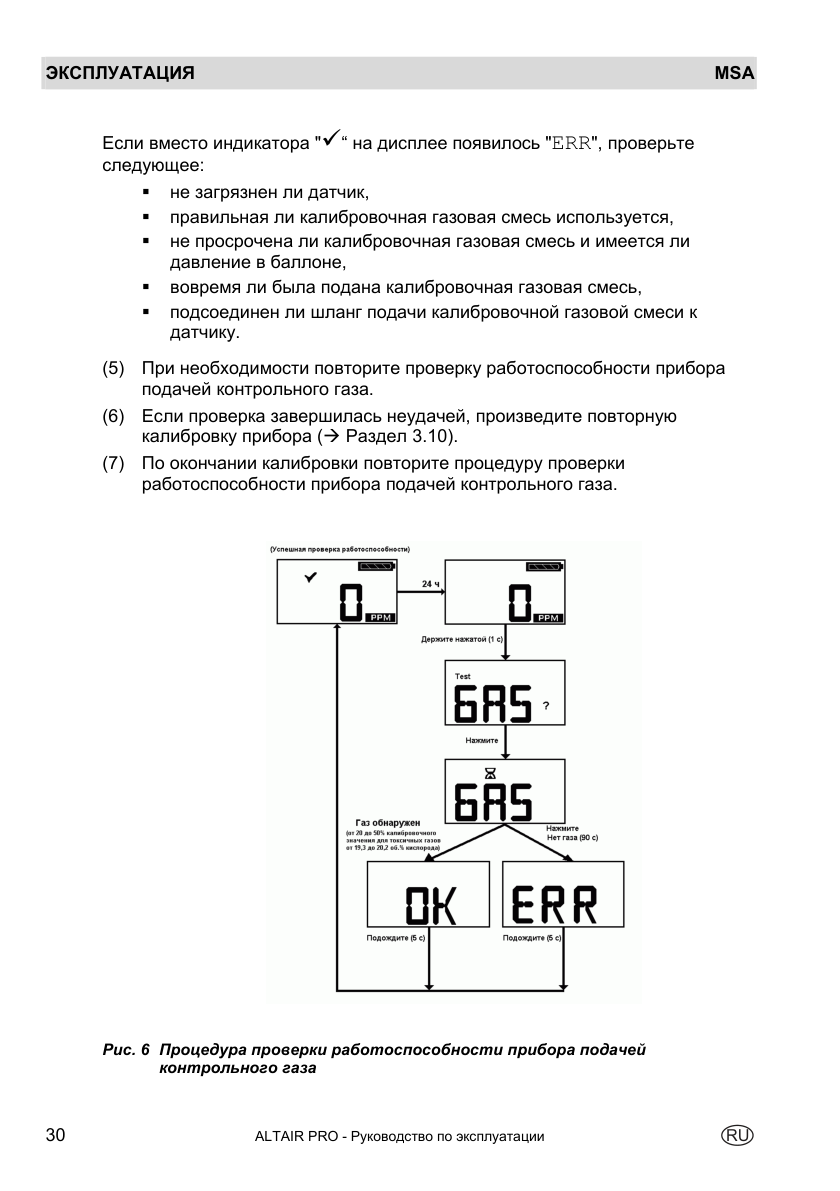

Если вместо индикатора "✓“ на дисплее появилось "ERR", проверьте следующее: ▪ не загрязнен ли датчик, ▪ правильная ли калибровочная газовая смесь используется, ▪ не просрочена ли калибровочная газовая смесь и имеется ли давление в баллоне, ▪ вовремя ли была подана калибровочная газовая смесь, ▪ подсоединен ли шланг подачи калибровочной газовой смеси к датчику. (5) При необходимости повторите проверку работоспособности прибора подачей контрольного газа. (6) Если проверка завершилась неудачей, произведите повторную калибровку прибора (➔ Раздел 3.10). (7) По окончании калибровки повторите процедуру проверки работоспособности прибора подачей контрольного газа.

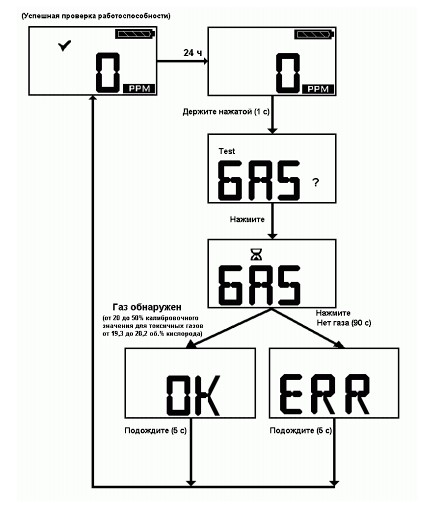

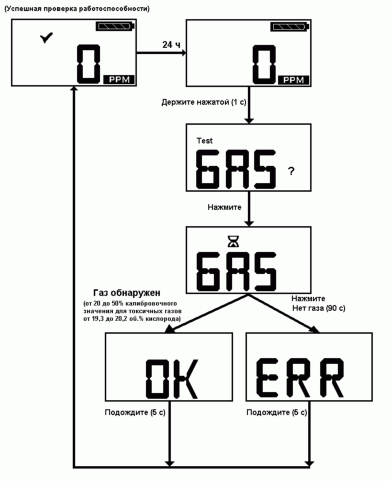

Рис. 6 Процедура проверки работоспособности прибора подачей
контрольного газа
30 ALTAIR PRO - Руководство по эксплуатации
RU
Подписи и команды блок-схемы
| Фрагмент схемы | Текст на схеме |
|---|---|
| 0 PPM / Test GAS ? | (Успешная проверка работоспособности) 24 ч Держите нажатой (1 с) Нажмите |
| GAS / OK | Газ обнаружен (от 20 до 50% калибровочного значения для токсичных газов от 19,3 до 20,2 об.% кислорода) Подождите (5 с) |
| GAS / ERR | Нажмите Нет газа (90 с) Подождите (5 с) |
Исходная страница 30 PDF
Страница 31 PDF
MSA
ЭКСПЛУАТАЦИЯ
3.10. Калибровка прибора
Газоанализатор ALTAIR PRO должен перекалибровываться, если проверка работоспособности прибора подачей контрольного газа завершилась неудачей.
При нормальных условиях MSA рекомендует производить калибровку прибора не реже 1 раза в 6 месяцев, однако во многих государствах действуют иные законодательные нормы. Соблюдайте требования национального законодательства.
Для приборов, использующихся для мониторинга концентрации кислорода, калибровка должна производиться в следующих случаях: ▪ при любых изменениях давления воздуха (включая изменения высоты над уровнем моря), ▪ при любых значительных изменениях окружающей температуры (➔ Раздел 5.1), ▪ при неудачном завершении процедуры проверки работоспособности прибора подачей контрольного газа, ▪ с установленной национальным законодательством периодичностью. Для приборов, использующихся для мониторинга концентрации токсичных газов (CO, H2S и др.), калибровка должна производиться в следующих случаях: ▪ после сильных ударов, ▪ при всех экстремальных изменениях окружающей температуры, ▪ после использования с высокими концентрациями газов, ▪ при неудачном завершении процедуры проверки работоспособности прибора подачей контрольного газа, ▪ с установленной национальным законодательством периодичностью. Калибровка - Токсичные газы
Убедитесь, что калибровка производится в месте с чистым, не содержащем токсичных газов воздухе.
Из-за чрезвычайной химической активности Cl2 и ClO2, газ, влага, содержащаяся в воздухе, а также материал трубок, использующихся для калибровки, могут вступать в реакцию с данными газами, приводя к занижению результатов измерения. Поэтому при проверке работоспособности и калибровке с данными газами трубки должны быть сухими. Для максимально точной калибровки по данным газам длина использующихся соединительных трубок (шлангов) должна быть минимальной.
31 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 31 PDF
Страница 32 PDF
ЭКСПЛУАТАЦИЯ
MSA

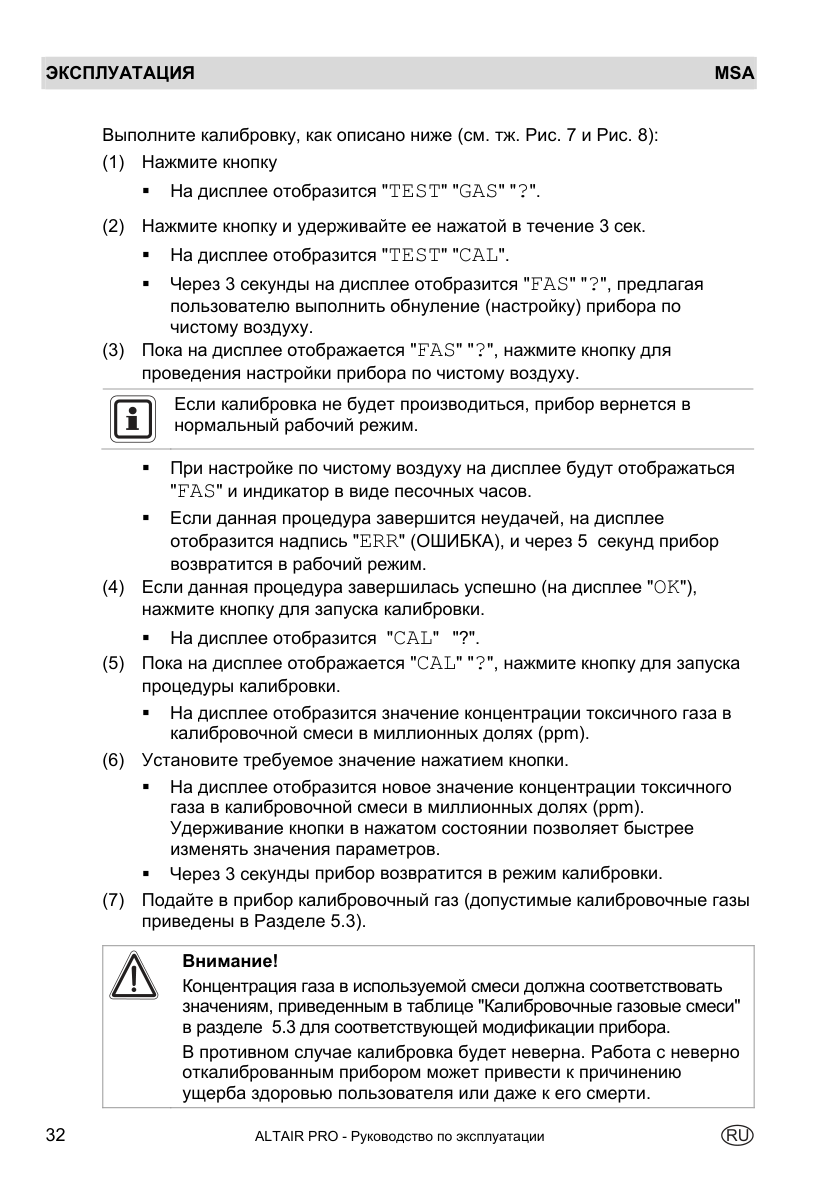

Выполните калибровку, как описано ниже (см. тж. Рис. 7 и Рис. 8): (1) Нажмите кнопку
На дисплее отобразится "TEST" "GAS" "?". ▪
(2) Нажмите кнопку и удерживайте ее нажатой в течение 3 сек.
На дисплее отобразится "TEST" "CAL". ▪
Через 3 секунды на дисплее отобразится "FAS" "?", предлагая ▪ пользователю выполнить обнуление (настройку) прибора по чистому воздуху. (3) Пока на дисплее отображается "FAS" "?", нажмите кнопку для проведения настройки прибора по чистому воздуху.
Если калибровка не будет производиться, прибор вернется в нормальный рабочий режим.
▪ При настройке по чистому воздуху на дисплее будут отображаться "FAS" и индикатор в виде песочных часов. ▪ Если данная процедура завершится неудачей, на дисплее отобразится надпись "ERR" (ОШИБКА), и через 5 секунд прибор возвратится в рабочий режим. (4) Если данная процедура завершилась успешно (на дисплее "OK"), нажмите кнопку для запуска калибровки.
На дисплее отобразится "CAL" "?". ▪ (5) Пока на дисплее отображается "CAL" "?", нажмите кнопку для запуска процедуры калибровки. ▪ На дисплее отобразится значение концентрации токсичного газа в калибровочной смеси в миллионных долях (ppm). (6) Установите требуемое значение нажатием кнопки. ▪ На дисплее отобразится новое значение концентрации токсичного газа в калибровочной смеси в миллионных долях (ppm). Удерживание кнопки в нажатом состоянии позволяет быстрее изменять значения параметров. Через 3 секунды прибор возвратится в режим калибровки. ▪ (7) Подайте в прибор калибровочный газ (допустимые калибровочные газы приведены в Разделе 5.3).
32 ALTAIR PRO - Руководство по эксплуатации
RU

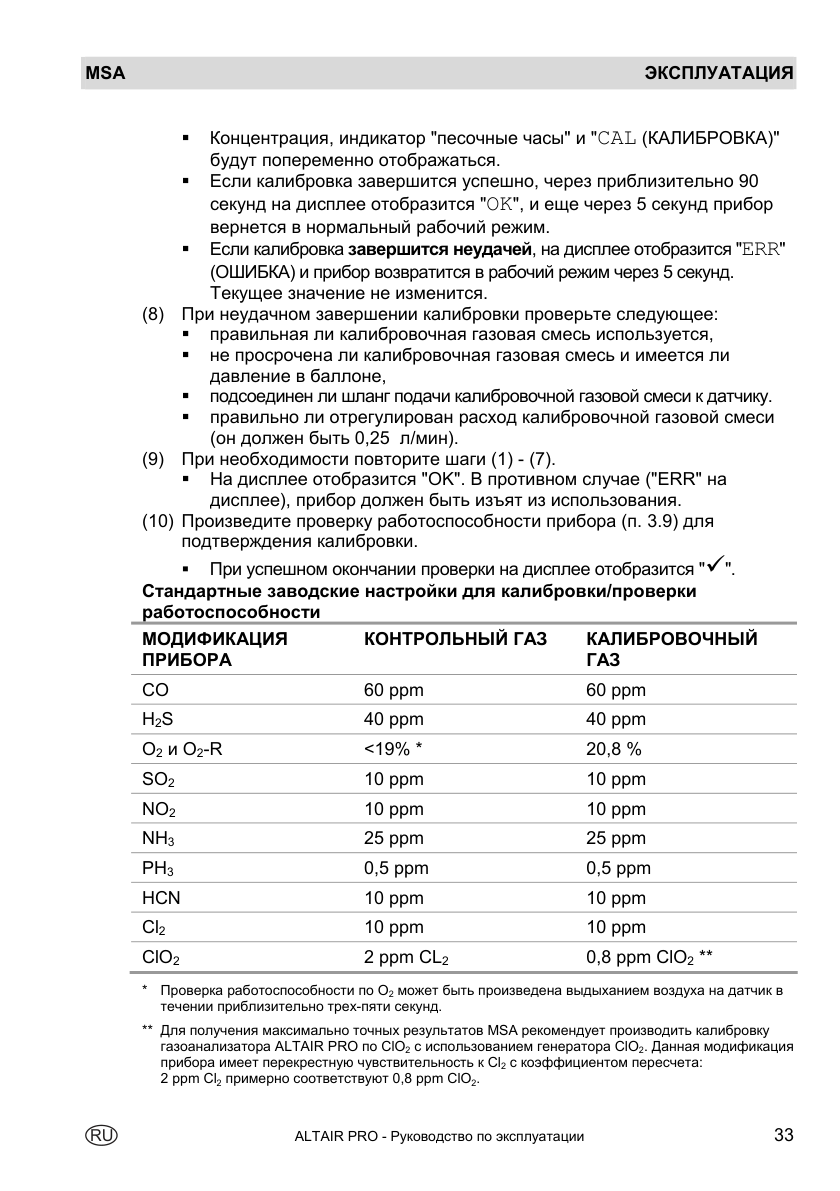

Исходная страница 32 PDF
Страница 33 PDF
MSA
ЭКСПЛУАТАЦИЯ
Концентрация, индикатор "песочные часы" и "CAL (КАЛИБРОВКА)" ▪ будут попеременно отображаться. ▪ Если калибровка завершится успешно, через приблизительно 90 секунд на дисплее отобразится "OK", и еще через 5 секунд прибор вернется в нормальный рабочий режим. Если калибровка завершится неудачей, на дисплее отобразится "ERR" ▪ (ОШИБКА) и прибор возвратится в рабочий режим через 5 секунд. Текущее значение не изменится. (8) При неудачном завершении калибровки проверьте следующее: ▪ правильная ли калибровочная газовая смесь используется, ▪ не просрочена ли калибровочная газовая смесь и имеется ли давление в баллоне, ▪ подсоединен ли шланг подачи калибровочной газовой смеси к датчику. правильно ли отрегулирован расход калибровочной газовой смеси ▪ (он должен быть 0,25 л/мин). (9) При необходимости повторите шаги (1) - (7). ▪ На дисплее отобразится "OK". В противном случае ("ERR" на дисплее), прибор должен быть изъят из использования. (10) Произведите проверку работоспособности прибора (п. 3.9) для подтверждения калибровки.
При успешном окончании проверки на дисплее отобразится "✓".
▪

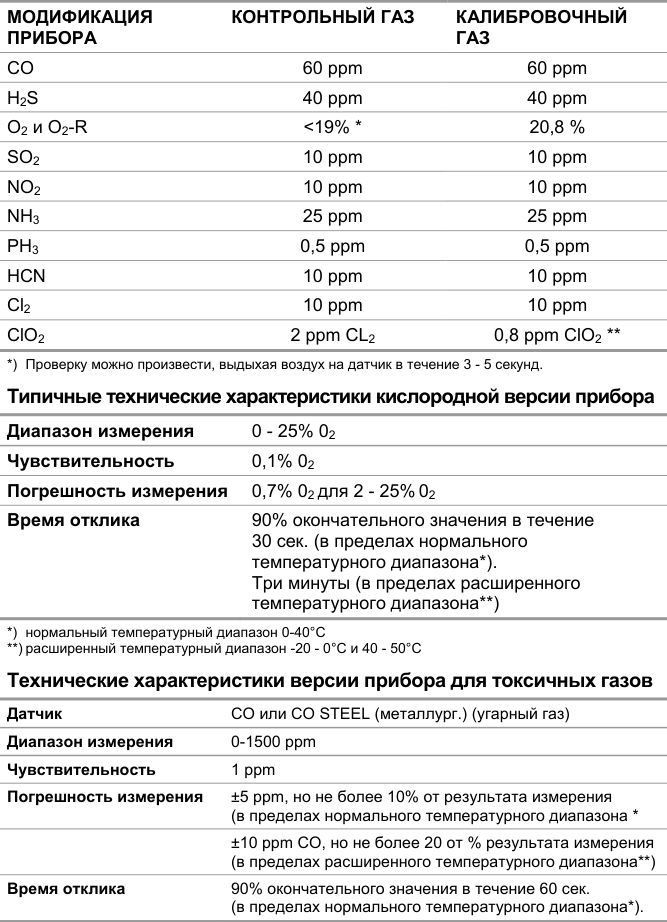

Стандартные заводские настройки для калибровки/проверки
работоспособности
Текст области с сохранением колонок и переносов
МОДИФИКАЦИЯ КОНТРОЛЬНЫЙ ГАЗ КАЛИБРОВОЧНЫЙ ПРИБОРА ГАЗ CO 60 ppm 60 ppm H2S 40 ppm 40 ppm O2 и O2-R <19% * 20,8 % SO2 10 ppm 10 ppm NO2 10 ppm 10 ppm NH3 25 ppm 25 ppm PH3 0,5 ppm 0,5 ppm HCN 10 ppm 10 ppm Cl2 10 ppm 10 ppm
ClO2 2 ppm CL2 0,8 ppm ClO2 **
* Проверка работоспособности по O2 может быть произведена выдыханием воздуха на датчик в течении приблизительно трех-пяти секунд.
** Для получения максимально точных результатов MSA рекомендует производить калибровку газоанализатора ALTAIR PRO по ClO2 с использованием генератора ClO2. Данная модификация прибора имеет перекрестную чувствительность к Cl2 с коэффициентом пересчета: 2 ppm Cl2 примерно соответствуют 0,8 ppm ClO2.
33 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 33 PDF
Страница 34 PDF
ЭКСПЛУАТАЦИЯ
MSA

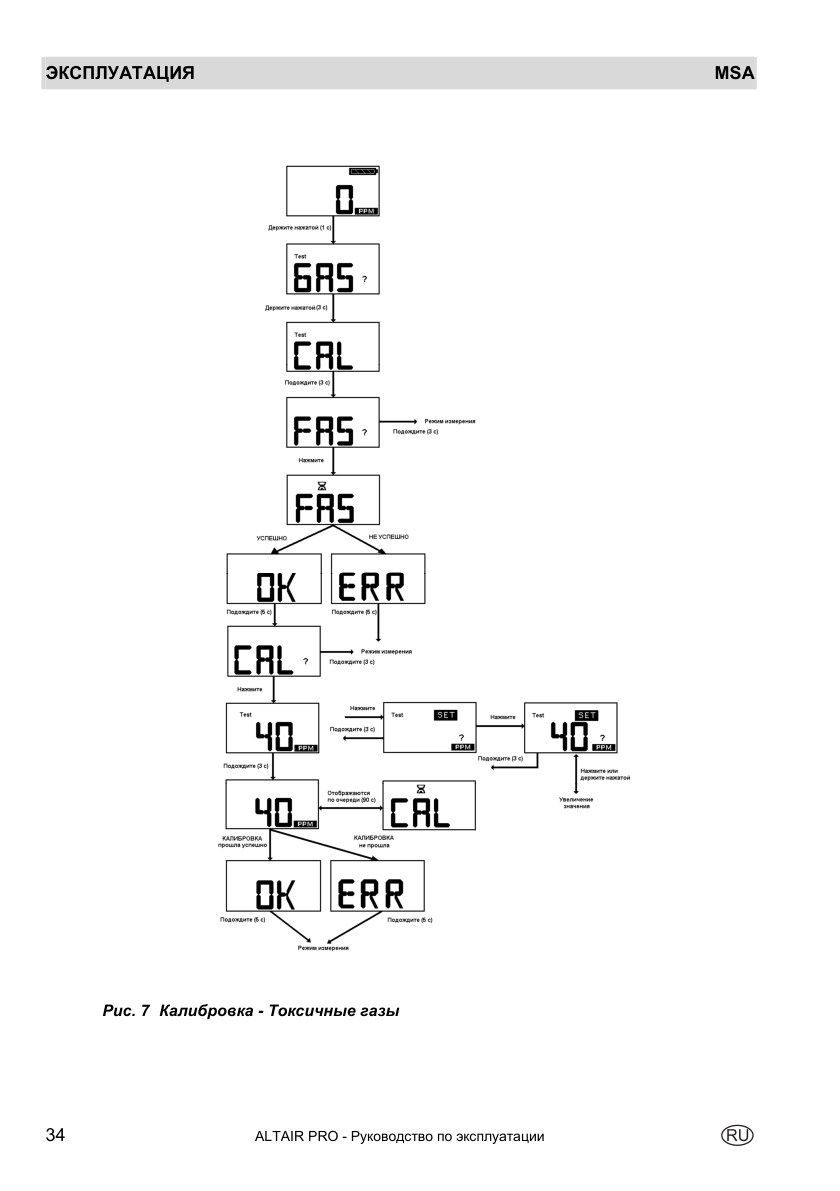

Рис. 7 Калибровка - Токсичные газы
34 ALTAIR PRO - Руководство по эксплуатации
RU
Подписи и команды блок-схемы
| Фрагмент схемы | Текст на схеме |
|---|---|
| 0 PPM / Test GAS ? / Test CAL | Держите нажатой (1 с) Держите нажатой(3 с) Подождите (3 с) |
| FAS ? | Режим измерения Подождите (3 с) Нажмите |

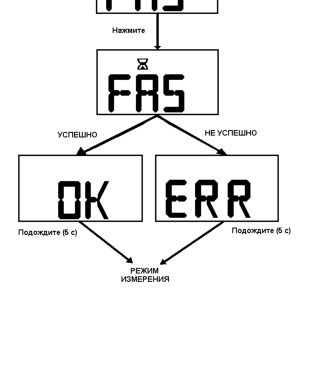

| FAS / OK / ERR | УСПЕШНО НЕ УСПЕШНО Подождите (5 с) Подождите (5 с) |
| CAL ? | Режим измерения Подождите (3 с) Нажмите |
| Test 40 PPM / Test SET | Нажмите Подождите (3 с) Нажмите Подождите (3 с) Нажмите или держите нажатой Увеличение значения |
| 40 PPM / CAL | Подождите (3 с) Отображаются по очереди (90 с) |
| OK / ERR | КАЛИБРОВКА прошла успешно КАЛИБРОВКА не прошла Подождите (5 с) Подождите (5 с) Режим измерения |
Исходная страница 34 PDF
Страница 35 PDF
MSA
ЭКСПЛУАТАЦИЯ

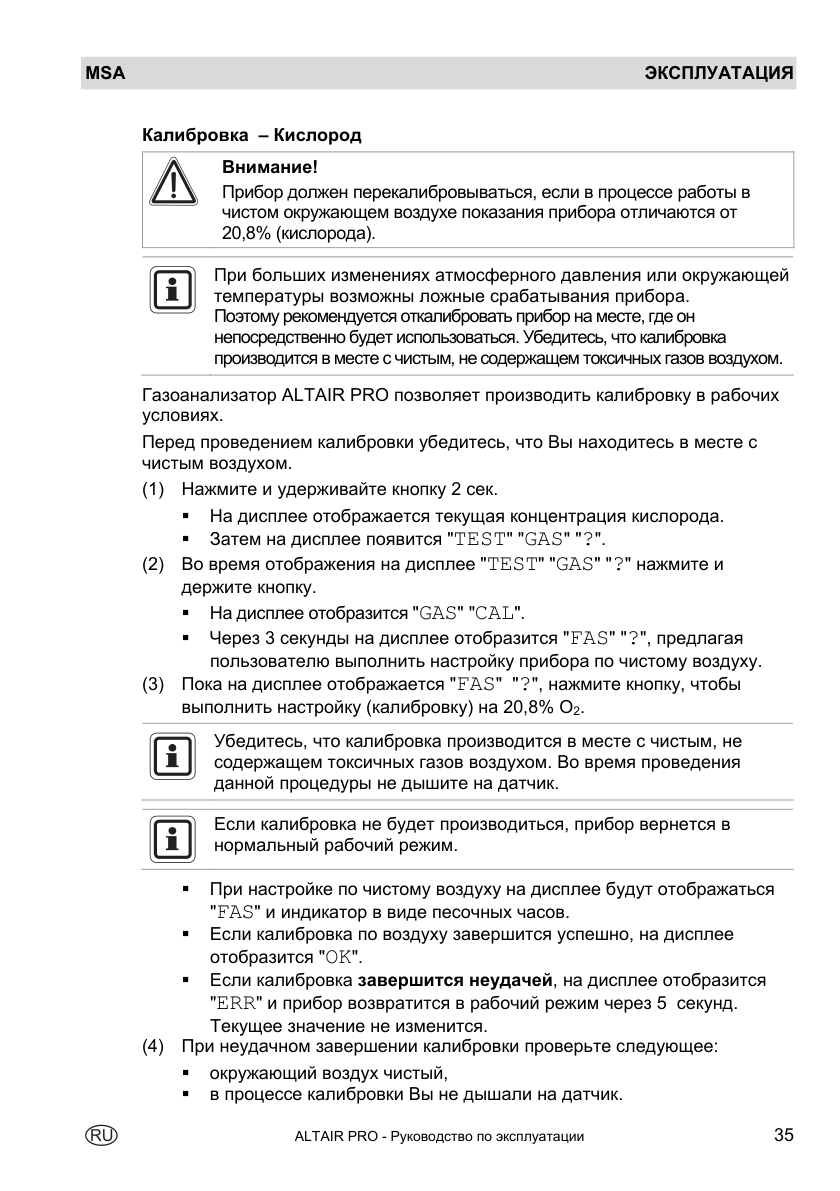

Калибровка – Кислород
При больших изменениях атмосферного давления или окружающей температуры возможны ложные срабатывания прибора. Поэтому рекомендуется откалибровать прибор на месте, где он непосредственно будет использоваться. Убедитесь, что калибровка производится в месте с чистым, не содержащем токсичных газов воздухом.
Газоанализатор ALTAIR PRO позволяет производить калибровку в рабочих условиях. Перед проведением калибровки убедитесь, что Вы находитесь в месте с чистым воздухом. (1) Нажмите и удерживайте кнопку 2 сек. ▪ На дисплее отображается текущая концентрация кислорода. Затем на дисплее появится "TEST" "GAS" "?". ▪ (2) Во время отображения на дисплее "TEST" "GAS" "?" нажмите и держите кнопку. На дисплее отобразится "GAS" "CAL". ▪ Через 3 секунды на дисплее отобразится "FAS" "?", предлагая ▪ пользователю выполнить настройку прибора по чистому воздуху. (3) Пока на дисплее отображается "FAS" "?", нажмите кнопку, чтобы выполнить настройку (калибровку) на 20,8% O2.
Убедитесь, что калибровка производится в месте с чистым, не содержащем токсичных газов воздухом. Во время проведения данной процедуры не дышите на датчик.
Если калибровка не будет производиться, прибор вернется в нормальный рабочий режим.
▪ При настройке по чистому воздуху на дисплее будут отображаться "FAS" и индикатор в виде песочных часов. ▪ Если калибровка по воздуху завершится успешно, на дисплее отобразится "OK". ▪ Если калибровка завершится неудачей, на дисплее отобразится "ERR" и прибор возвратится в рабочий режим через 5 секунд. Текущее значение не изменится. (4) При неудачном завершении калибровки проверьте следующее: ▪ окружающий воздух чистый, ▪ в процессе калибровки Вы не дышали на датчик.
35 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 35 PDF
Страница 36 PDF
ЭКСПЛУАТАЦИЯ
MSA

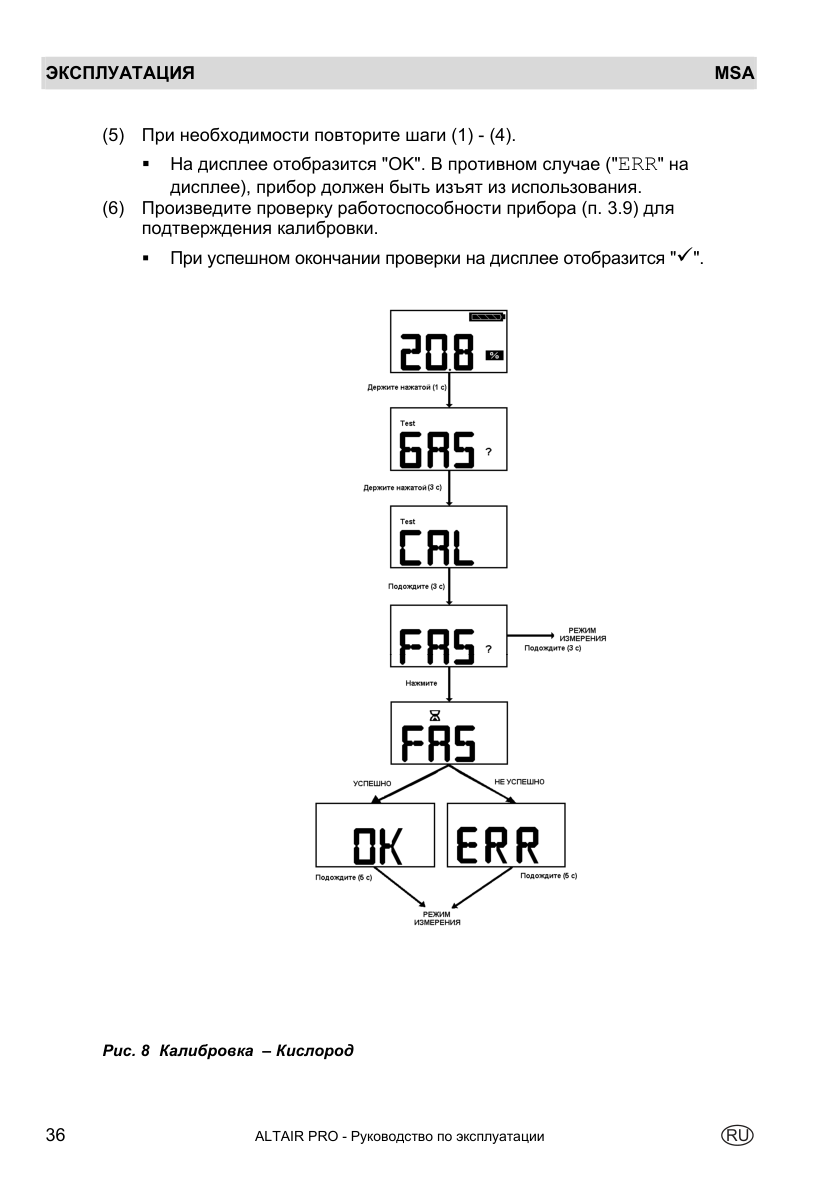

(5) При необходимости повторите шаги (1) - (4).
На дисплее отобразится "OK". В противном случае ("ERR" на ▪ дисплее), прибор должен быть изъят из использования. (6) Произведите проверку работоспособности прибора (п. 3.9) для подтверждения калибровки.
При успешном окончании проверки на дисплее отобразится "✓". ▪

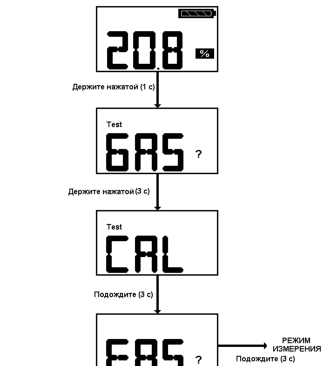

Рис. 8 Калибровка – Кислород
36 ALTAIR PRO - Руководство по эксплуатации
RU
Подписи и команды блок-схемы
| Фрагмент схемы | Текст на схеме |
|---|---|
| 20.8% / Test GAS ? / Test CAL | Держите нажатой (1 с) Держите нажатой(3 с) Подождите (3 с) |
| FAS ? | РЕЖИМ ИЗМЕРЕНИЯ Подождите (3 с) Нажмите |
| FAS / OK / ERR | УСПЕШНО НЕ УСПЕШНО Подождите (5 с) Подождите (5 с) РЕЖИМ ИЗМЕРЕНИЯ |
Исходная страница 36 PDF
4. Техническое обслуживание
Страница 37 PDF
MSA
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
4.
Техническое обслуживание
При возникновении неполадок в процессе эксплуатации руководствуйтесь приведенной ниже таблицей кодов ошибок для определения ответных действий.
4.1.
Поиск и устранение неполадок
Текст области с сохранением колонок и переносов
Проблема Описание Ответные действия
Попеременное
отображение
на дисплее
TMP/ERR Температура вне допустимого Перенесите прибор в место с
диапазона нормальной температурой и
произведите калибровку.
Проинформируйте MSA *)
AD/ERR Ошибка обратной связи с Извлеките/установите батарею
датчиком и перекалибруйте прибор.
Проинформируйте MSA *)
EE/ERR Сбой EEPROM Проинформируйте MSA *)
Калибровка инструмента.
Перенастройка всех
MEM/RST Ошибка данных ЭСППЗУ пользовательских параметров
(уставок сигнализации,
журнала данных и т. д.)
PRG/ERR Сбой памяти Проинформируйте MSA *)
RAM/ERR Сбой RAM Проинформируйте MSA *)
Проверьте сигнальный
LED/ERR Неполадка светодиода
светодиод
VIB/ERR Неполадка вибросигнализации Проверьте вибросигнализацию
UNK/ERR Неопределенная неполадка Проинформируйте MSA *)
Разряд батареи Немедленно изымите
(без срабатывания прибор из эксплуатации и
сигнализации) замените батарею
/ERR Разряд батареи Прибор больше не
(со срабатыванием реагирует на газ.
сигнализации – загораются Изымите прибор из
светодиоды, звуковой эксплуатации и замените
сигнал) батарею.
SNS/ERR Неполадка датчика Проинформируйте MSA *)
Прибор не Низкий заряд батареи Замените батарею
включается*) Если неполадка произошла во время гарантийного срока, свяжитесь, пожалуйста, с сервисной службой фирмы MSA. В противном случае прибор должен быть изъят из использования.
37 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 37 PDF
Страница 38 PDF
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
MSA

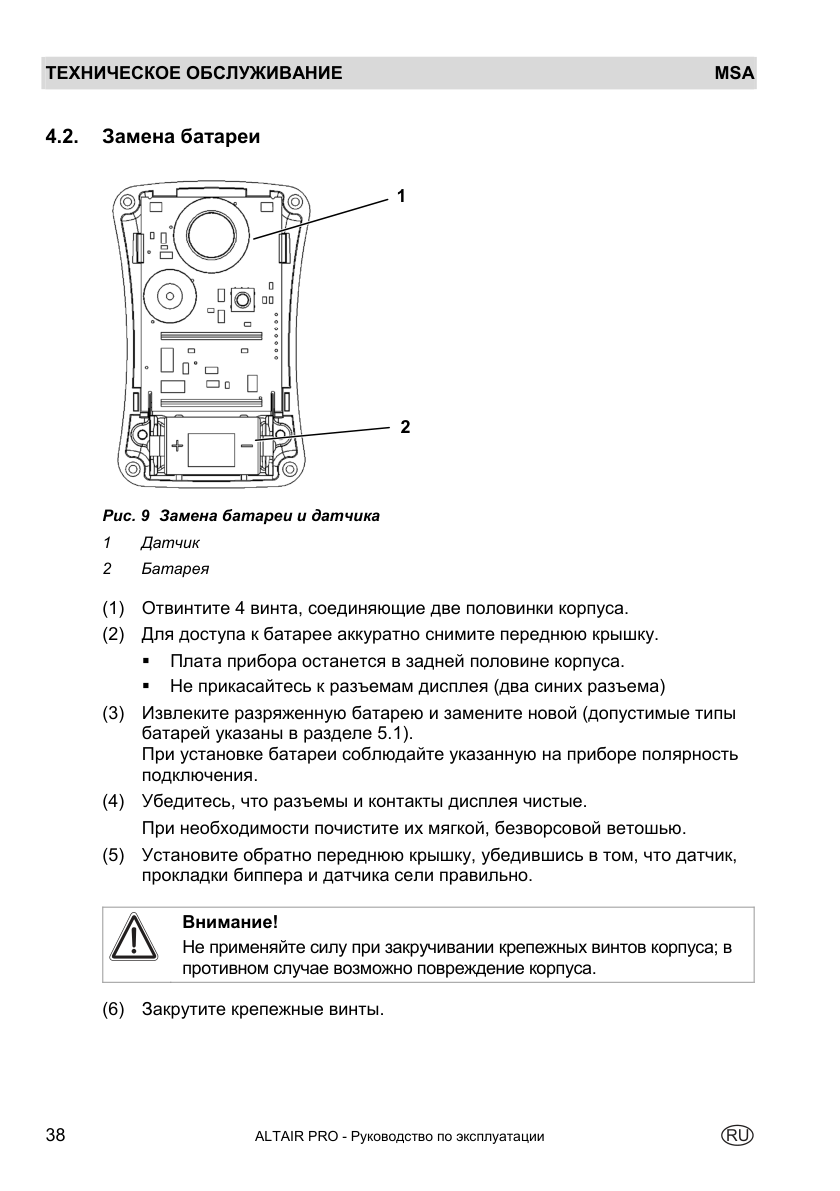

4.2.
Замена батареи
1
2
Рис. 9 Замена батареи и датчика
1
Датчик
2
Батарея
(1) Отвинтите 4 винта, соединяющие две половинки корпуса. (2) Для доступа к батарее аккуратно снимите переднюю крышку. ▪ Плата прибора останется в задней половине корпуса. ▪ Не прикасайтесь к разъемам дисплея (два синих разъема) (3) Извлеките разряженную батарею и замените новой (допустимые типы батарей указаны в разделе 5.1). При установке батареи соблюдайте указанную на приборе полярность подключения. (4) Убедитесь, что разъемы и контакты дисплея чистые. При необходимости почистите их мягкой, безворсовой ветошью. (5) Установите обратно переднюю крышку, убедившись в том, что датчик, прокладки биппера и датчика сели правильно.
(6) Закрутите крепежные винты.
38 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 38 PDF
Страница 39 PDF
MSA
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

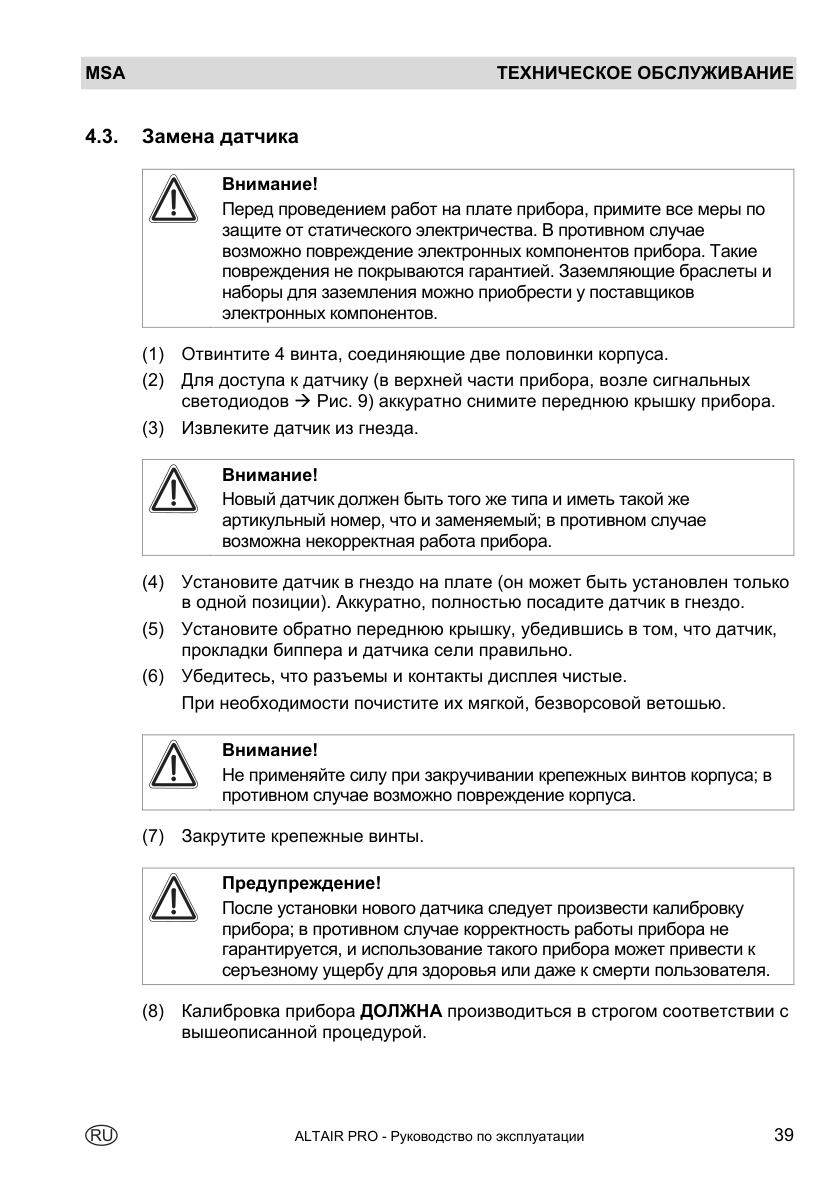

4.3.
Замена датчика
(1) Отвинтите 4 винта, соединяющие две половинки корпуса. (2) Для доступа к датчику (в верхней части прибора, возле сигнальных светодиодов ➔ Рис. 9) аккуратно снимите переднюю крышку прибора. (3) Извлеките датчик из гнезда.
(4) Установите датчик в гнездо на плате (он может быть установлен только в одной позиции). Аккуратно, полностью посадите датчик в гнездо. (5) Установите обратно переднюю крышку, убедившись в том, что датчик, прокладки биппера и датчика сели правильно. (6) Убедитесь, что разъемы и контакты дисплея чистые. При необходимости почистите их мягкой, безворсовой ветошью.
(7) Закрутите крепежные винты.
(8) Калибровка прибора ДОЛЖНА производиться в строгом соответствии с вышеописанной процедурой.
39 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 39 PDF
5. Технические спецификации/соответствие стандартам
Страница 40 PDF
ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ/СООТВЕТСТВИЕ СТАНДАРТАМ
MSA

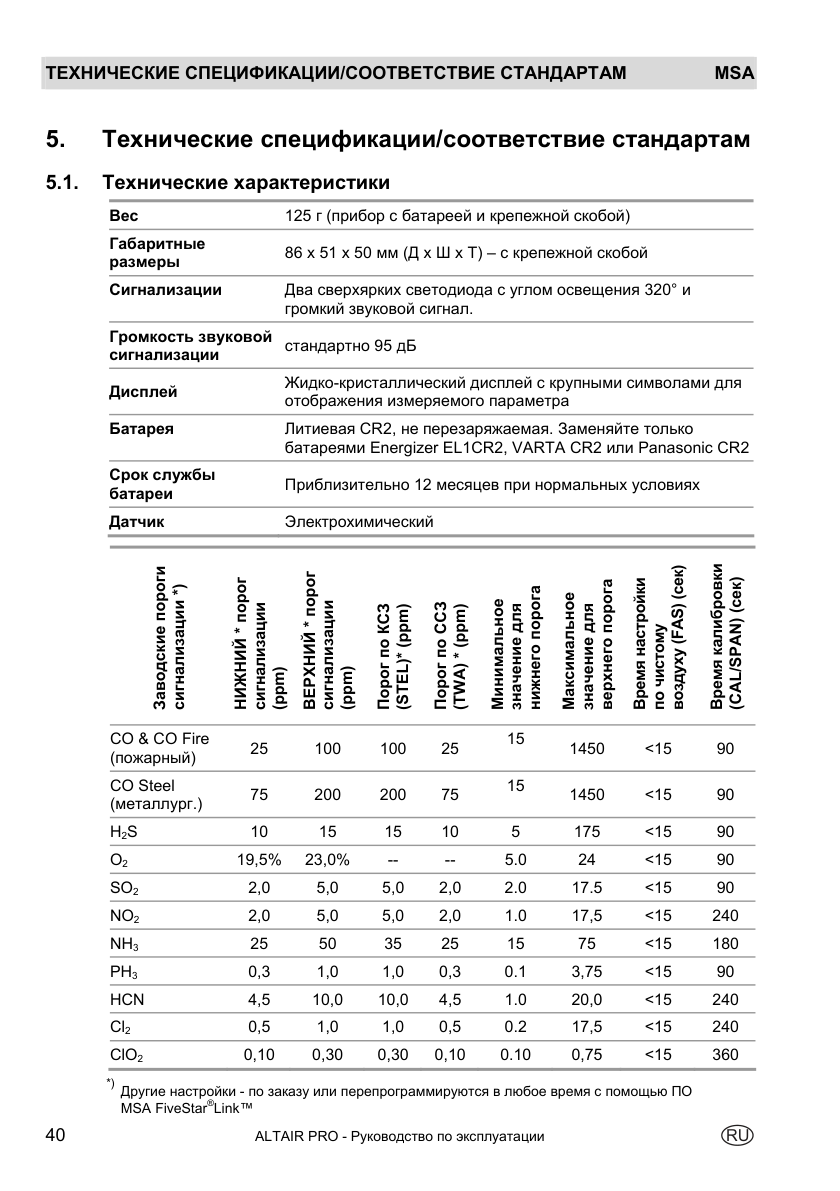

5.
Технические спецификации/соответствие стандартам
5.1.
Технические характеристики
| Вес | 125 г (прибор с батареей и крепежной скобой) |
|---|---|
| Габаритные размеры | 86 x 51 x 50 мм (Д x Ш x Т) – с крепежной скобой |
| Сигнализации | Два сверхярких светодиода с углом освещения 320° и громкий звуковой сигнал. |
| Громкость звуковой сигнализации | стандартно 95 дБ |
| Дисплей | Жидко-кристаллический дисплей с крупными символами для отображения измеряемого параметра |
| Батарея | Литиевая CR2, не перезаряжаемая. Заменяйте только батареями Energizer EL1CR2, VARTA CR2 или Panasonic CR2 |
| Срок службы батареи | Приблизительно 12 месяцев при нормальных условиях |
| Датчик | Электрохимический |
Таблица в исходной верстке
Текст области с сохранением колонок и переносов
Заводские пороги воздуху (FAS) (сек) Время калибровки
ВЕРХНИЙ * порог
НИЖНИЙ * порог верхнего порога Время настройки (CAL/SPAN) (сек)
сигнализации *) нижнего порога
Максимальное
сигнализации сигнализации Порог по ССЗ Минимальное
Порог по КСЗ (STEL)* (ppm) (TWA) * (ppm) значение для значение для
по чистому
(ppm) (ppm)
CO & CO Fire 15
25 100 100 25 1450 <15 90
(пожарный)
CO Steel 15
75 200 200 75 1450 <15 90
(металлург.)
H2S 10 15 15 10 5 175 <15 90
O2 19,5% 23,0% -- -- 5.0 24 <15 90
SO2 2,0 5,0 5,0 2,0 2.0 17.5 <15 90
NO2 2,0 5,0 5,0 2,0 1.0 17,5 <15 240
NH3 25 50 35 25 15 75 <15 180
PH3 0,3 1,0 1,0 0,3 0.1 3,75 <15 90
HCN 4,5 10,0 10,0 4,5 1.0 20,0 <15 240
Cl2 0,5 1,0 1,0 0,5 0.2 17,5 <15 240ClO2 0,10 0,30 0,30 0,10 0.10 0,75 <15 360
*) Другие настройки - по заказу или перепрограммируются в любое время с помощью ПО MSA FiveStar®Link™
40 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 40 PDF

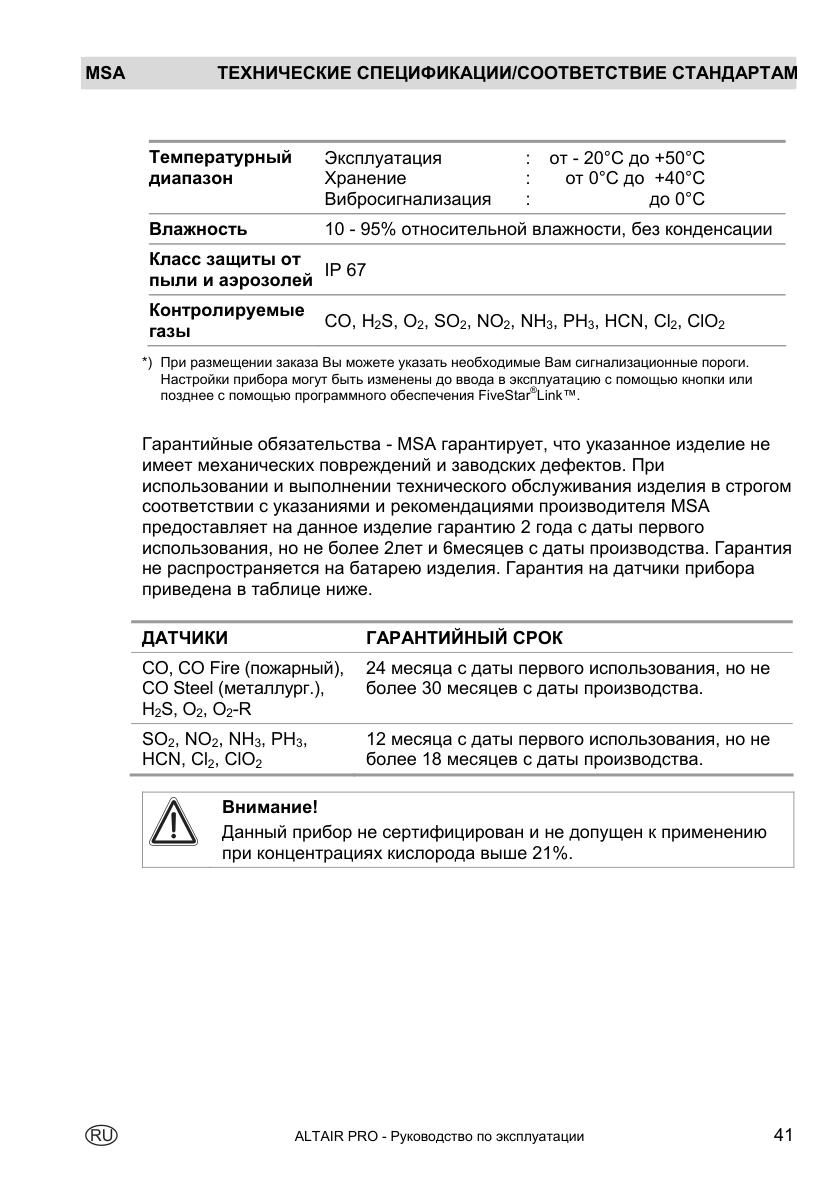

Страница 41 PDF
MSA
ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ/СООТВЕТСТВИЕ СТАНДАРТАМ
Текст области с сохранением колонок и переносов

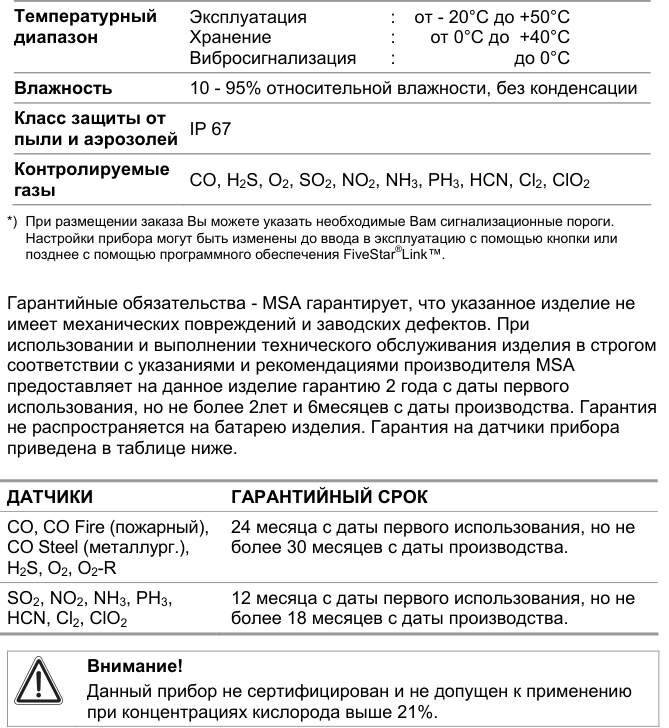

Температурный Эксплуатация : от - 20°C до +50°C
диапазон Хранение : от 0°C до +40°C
Вибросигнализация : до 0°C
Влажность 10 - 95% относительной влажности, без конденсации
Класс защиты от
пыли и аэрозолей IP 67
Контролируемые
CO, H2S, O2, SO2, NO2, NH3, PH3, HCN, Cl2, ClO2
газы
*) При размещении заказа Вы можете указать необходимые Вам сигнализационные пороги.
Настройки прибора могут быть изменены до ввода в эксплуатацию с помощью кнопки или
позднее с помощью программного обеспечения FiveStar®Link™.
Гарантийные обязательства - MSA гарантирует, что указанное изделие не
имеет механических повреждений и заводских дефектов. При
использовании и выполнении технического обслуживания изделия в строгом
соответствии с указаниями и рекомендациями производителя MSA
предоставляет на данное изделие гарантию 2 года с даты первого
использования, но не более 2лет и 6месяцев с даты производства. Гарантия
не распространяется на батарею изделия. Гарантия на датчики прибора
приведена в таблице ниже.
ДАТЧИКИ ГАРАНТИЙНЫЙ СРОК
CO, CO Fire (пожарный), 24 месяца с даты первого использования, но не
CO Steel (металлург.), более 30 месяцев с даты производства.
H2S, O2, O2-R
SO2, NO2, NH3, PH3, 12 месяца с даты первого использования, но не
HCN, Cl2, ClO2 более 18 месяцев с даты производства.
Внимание!
Данный прибор не сертифицирован и не допущен к применению
при концентрациях кислорода выше 21%.41 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 41 PDF
Страница 42 PDF
ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ/СООТВЕТСТВИЕ СТАНДАРТАМ
MSA
5.2.
Cоответствие стандартам
Европейское сообщество
Изделие ALTAIR PRO соответствует следующим директивам, стандартам или нормам:
Директива 94/9/EC (ATEX) : FTZU 06 ATEX 0134 X
II 2G EEx ia IIC T4 -20 °C ≤ Ta ≤ +50 °C EN 50 014, EN 50 020 Директива 89/336/EC (EMC) - Электромагнитная : EN 50 270 Тип 2, EN 61 000-6-3 совместимость
0080
Другие страны
Текст области с сохранением колонок и переносов
Страна США
Exia
C US Класс I, Группы A, B, C, D
Температурный класс: -20°C - +50°C; T4
Канада
Exia
C US Класс I, Группы A, B, C, D
Температурный класс: -20°C - +50°C; T4
Австралия Ex ia IIC T4
Температурный класс: 50°C42 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 42 PDF
Страница 43 PDF
MSA
ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ/СООТВЕТСТВИЕ СТАНДАРТАМ
5.3.
Таблица калибровочных газовых смесей
Текст области с сохранением колонок и переносов
МОДИФИКАЦИЯ КОНТРОЛЬНЫЙ ГАЗ КАЛИБРОВОЧНЫЙ
ПРИБОРА ГАЗ
CO 60 ppm 60 ppm
H2S 40 ppm 40 ppm
O2 и O2-R <19% * 20,8 %
SO2 10 ppm 10 ppm
NO2 10 ppm 10 ppm
NH3 25 ppm 25 ppm
PH3 0,5 ppm 0,5 ppm
HCN 10 ppm 10 ppm
Cl2 10 ppm 10 ppm
ClO2 2 ppm CL2 0,8 ppm ClO2 **
*) Проверку можно произвести, выдыхая воздух на датчик в течение 3 - 5 секунд.
Типичные технические характеристики кислородной версии прибора
Диапазон измерения 0 - 25% 02
Чувствительность 0,1% 02
Погрешность измерения 0,7% 02 для 2 - 25% 02
Время отклика 90% окончательного значения в течение
30 сек. (в пределах нормального
температурного диапазона*).
Три минуты (в пределах расширенного
температурного диапазона**)
*) нормальный температурный диапазон 0-40°C
**) расширенный температурный диапазон -20 - 0°C и 40 - 50°C
Технические характеристики версии прибора для токсичных газов
Датчик CO или CO STEEL (металлург.) (угарный газ)
Диапазон измерения 0-1500 ppm
Чувствительность 1 ppm
Погрешность измерения ±5 ppm, но не более 10% от результата измерения
(в пределах нормального температурного диапазона *
±10 ppm CO, но не более 20 от % результата измерения
(в пределах расширенного температурного диапазона**)
Время отклика 90% окончательного значения в течение 60 сек.
(в пределах нормального температурного диапазона*).5.4.
5.5.
43 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 43 PDF
Страница 44 PDF
ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ/СООТВЕТСТВИЕ СТАНДАРТАМ
MSA
Текст области с сохранением колонок и переносов
Датчик H2S (Сероводород)
Диапазон измерения 0 – 200 ppm
Чувствительность 1 ppm
Погрешность измерения +2 ppm, но не более 10% от результата измерения
(в пределах нормального температурного диапазона *)
+5 ppm, но не более 20% от результата измерения
(в пределах расширенного температурного диапазона **)
Время отклика 90% окончательного значения в течение
< 30 сек (в пределах нормального температурного диапазона *)
Датчик SO2 (двуокись серы)
Диапазон измерения 0 - 20,0 ppm
Чувствительность 0,1 ppm
Датчик NO2 (Двуокись азота)
Диапазон измерения 0 – 20,0 ppm
Чувствительность 0,1 ppm
Датчик NH3 (Аммиак)
Диапазон измерения 0 - 100 ppm
Чувствительность 1 ppm
Датчик PH3 (Фосфин)
Диапазон измерения 0 - 5,0 ppm
Чувствительность 0,05 ppm
Датчик HCN (Циановодород)
Диапазон измерения 0 - 30,0 ppm
Чувствительность 0,5 ppm
Датчик Cl2 (Хлор)
Диапазон измерения 0 - 20,0 ppm
Чувствительность 0,1 ppm
Датчик ClO2 (Двуокись хлора)
Диапазон измерения 0 - 1,00 ppm
Чувствительность 0,02 ppm* нормальный температурный диапазон 0-40°C
** расширенный температурный диапазон -20 °C - 0, 40 °C - 50 °C (NH3 и ClO2 только: -20 °C - 0 °C)
44 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 44 PDF

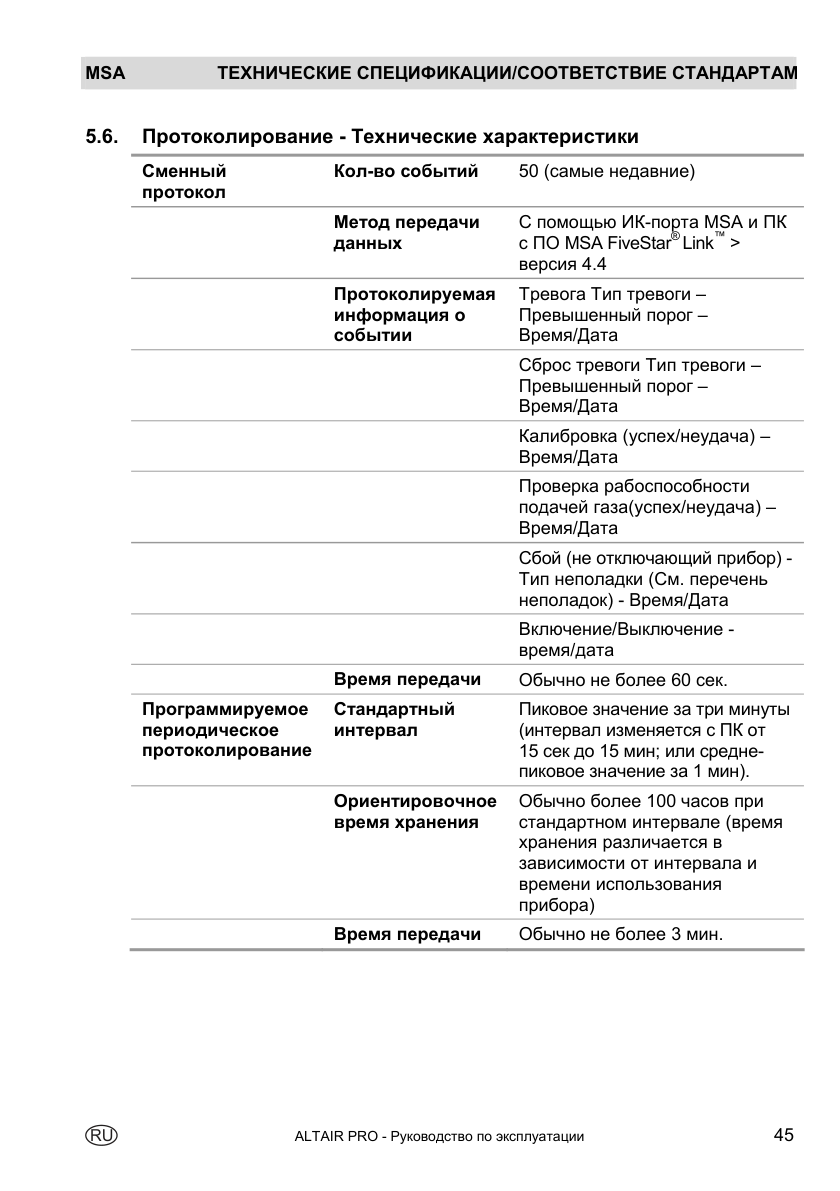

Страница 45 PDF
MSA
ТЕХНИЧЕСКИЕ СПЕЦИФИКАЦИИ/СООТВЕТСТВИЕ СТАНДАРТАМ
5.6.
Протоколирование - Технические характеристики
Текст области с сохранением колонок и переносов
Сменный Кол-во событий 50 (самые недавние)
протокол
Метод передачи С помощью ИК-порта MSA и ПК
данных с ПО MSA FiveStar® Link™ >
версия 4.4
Протоколируемая Тревога Тип тревоги –
информация о Превышенный порог –
событии Время/Дата
Сброс тревоги Тип тревоги –
Превышенный порог –
Время/Дата
Калибровка (успех/неудача) –
Время/Дата
Проверка рабоспособности
подачей газа(успех/неудача) –
Время/Дата
Сбой (не отключающий прибор) -
Тип неполадки (См. перечень
неполадок) - Время/Дата
Включение/Выключение -
время/дата
Время передачи Обычно не более 60 сек.
Программируемое Стандартный Пиковое значение за три минуты
периодическое интервал (интервал изменяется с ПК от
протоколирование 15 сек до 15 мин; или средне-
пиковое значение за 1 мин).
Ориентировочное Обычно более 100 часов при
время хранения стандартном интервале (время
хранения различается в
зависимости от интервала и
времени использования
прибора)
Время передачи Обычно не более 3 мин.45 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 45 PDF
6. Информация для размещения заказа
Страница 46 PDF
ИНФОРМАЦИЯ ДЛЯ РАЗМЕЩЕНИЯ ЗАКАЗА
MSA

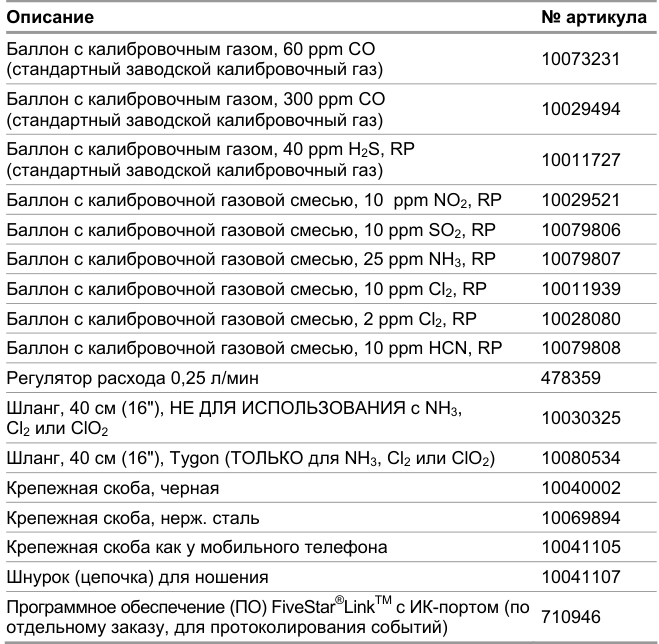

6.
Информация для размещения заказа
Текст области с сохранением колонок и переносов
Описание № артикула
Баллон с калибровочным газом, 60 ppm CO
10073231
(стандартный заводской калибровочный газ)
Баллон с калибровочным газом, 300 ppm CO
10029494
(стандартный заводской калибровочный газ)
Баллон с калибровочным газом, 40 ppm H2S, RP
10011727
(стандартный заводской калибровочный газ)
Баллон с калибровочной газовой смесью, 10 ppm NO2, RP 10029521
Баллон с калибровочной газовой смесью, 10 ppm SO2, RP 10079806
Баллон с калибровочной газовой смесью, 25 ppm NH3, RP 10079807
Баллон с калибровочной газовой смесью, 10 ppm Cl2, RP 10011939
Баллон с калибровочной газовой смесью, 2 ppm Cl2, RP 10028080
Баллон с калибровочной газовой смесью, 10 ppm HCN, RP 10079808
Регулятор расхода 0,25 л/мин 478359
Шланг, 40 см (16"), НЕ ДЛЯ ИСПОЛЬЗОВАНИЯ с NH3,
10030325
Cl2 или ClO2
Шланг, 40 см (16"), Tygon (ТОЛЬКО для NH3, Cl2 или ClO2) 10080534
Крепежная скоба, черная 10040002
Крепежная скоба, нерж. сталь 10069894
Крепежная скоба как у мобильного телефона 10041105
Шнурок (цепочка) для ношения 10041107
Программное обеспечение (ПО) FiveStar®LinkTM c ИК-портом (по
710946
отдельному заказу, для протоколирования событий)46 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 46 PDF
Страница 47 PDF
MSA
ИНФОРМАЦИЯ ДЛЯ РАЗМЕЩЕНИЯ ЗАКАЗА
Текст области с сохранением колонок и переносов
Описание Арт. № Датчик, O2 10046946 Датчик, CO, Steel Mill (металлург.), устойчивый к H2 10074962 Датчик, CO 711302 Датчик, H2S 711303 Датчик HCN 10080220 Датчик Cl2 10080221 Датчик SO2 10080223 Датчик NO2 10080224 Датчик NH3 10080225 Датчик PH3 10080226 Датчик ClO2 10080222 Прокладка датчика 10071375 Батарея – CR2 10074132 Хомут для крепления на каску 10073346
47 ALTAIR PRO - Руководство по эксплуатации
RU
Исходная страница 47 PDF
Страница 48 PDF
MSA in Europe
[ www.msa-europe.com & www.msa-gasdetection.com ]
Northern Europe
Southern Europe
Eastern Europe
Central Europe
Netherlands
MSA Nederland
Kernweg 20 1627 LH Hoorn Phone +31 [229] 25 03 03 Fax +31 [229] 21 13 40 info@msaned.nl
France
MSA GALLET
Zone Industrielle Sud 01400 Châtillon sur Chalaronne Phone +33 [474] 55 01 55 Fax +33 [474] 55 47 99 message@msa-gallet.fr
Poland
MSA Safety Poland
ul. Wschodnia 5A 05-090 Raszyn k/Warszawy Phone +48 [22] 711 50 33 Fax +48 [22] 711 50 19 eer@msa-europe.com
Germany
MSA AUER
Thiemannstrasse 1 12059 Berlin Phone +49 [30] 68 86 0 Fax +49 [30] 68 86 15 17 info@auer.de
Belgium
MSA Belgium
Duwijckstraat 17 2500 Lier Phone +32 [3] 491 91 50 Fax +32 [3] 491 91 51 msabelgium@msa.be
Italy
MSA Italiana
Via Po 13/17 20089 Rozzano [MI] Phone +39 [02] 89 217 1 Fax +39 [02] 82 59 228 info-italy@ msa-europe.com
Czech Republic
MSA Safety Czech
Pikartská 1337/7 716 07 Ostrava-Radvanice Phone +420 [59] 6 232222 Fax +420 [59] 6 232675 info@msa-auer.cz
Austria
MSA AUER Austria
Kaplanstrasse 8 3430 Tulln Phone +43 [22 72] 63 360 Fax +43 [22 72] 63 360 20 info@msa-auer.at
Great Britain
MSA Britain
Lochard House Linnet Way Strathclyde Business Park BELLSHILL ML4 3RA Scotland Phone +44 [16 98] 57 33 57 Fax +44 [16 98] 74 0141 info@msabritain.co.uk
Hungary
MSA Safety Hungaria
Francia út 10 1143 Budapest Phone +36 [1] 251 34 88 Fax +36 [1] 251 46 51 info@msa.hu
Switzerland
MSA Schweiz
Eichweg 6 8154 Oberglatt Phone +41 [43] 255 89 00 Fax +41 [43] 255 99 90 info@msa.ch
Spain
MSA Española
Narcís Monturiol, 7 Pol. Ind. del Sudoeste 08960 Sant-Just Desvern [Barcelona] Phone +34 [93] 372 51 62 Fax +34 [93] 372 66 57 info@msa.es
Romania
MSA Safety Romania
Str. Virgil Madgearu, Nr. 5 Ap. 2, Sector 1 014135 Bucuresti Phone +40 [21] 232 62 45 Fax +40 [21] 232 87 23 office@msanet.ro
European
International Sales
[Africa, Asia, Australia, Latin America, Middle East]
Sweden
MSA NORDIC
Kopparbergsgatan 29 214 44 Malmö Phone +46 [40] 699 07 70 Fax +46 [40] 699 07 77 info@msanordic.se
MSA EUROPE
Thiemannstrasse 1 12059 Berlin Phone +49 [30] 68 86 55 5 Fax +49 [30] 68 86 15 17 contact@msa-europe.com
Russia
MSA Safety Russia
Pokhodny Proezd, 14 125373 Moscow Phone +7 [495] 921 1370/74 Fax +7 [495] 921 1368 msa-moscow@ msa-europe.com
MSA SORDIN
Rörläggarvägen 8 33153 Värnamo Phone +46 [370] 69 35 50 Fax +46 [370] 69 35 55 info@sordin.se
Исходная страница 48 PDF
Источник: РЭ MSA №10079352/02; 48 страниц; Газоанализатор-ALTAIR-PRO-Руководство-по-эксплуатации-РЭ.pdf
PDFALTAIR PRO opisanie tipa 2открыть PDF ↗
Текстовый слой недоступен — откройте PDF по ссылке.
PDFALTAIR PRO instrukciya 3открыть PDF ↗
Номер заказа: 10079352/02
Руководство по эксплуатации
ALTAIR PRO
Oдноканальный газоанализатор
MSA AUER GmbH
D-12059 Berlin
Thiemannstrasse 1
Germany
© MSA AUER GmbH. Все права защищены.
RU
MSA
ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ
ALTAIR PRO - Руководство по эксплуатации
3
Декларация соответствия
ПРОИЗВЕДЕН:
Mine Safety Appliances Company
1000 Cranberry Woods Drive
Cranberry Township, PA 16066 USA
Производитель или его уполномоченное европейское представительство
MSA AUER GmbH, Thiemannstrasse 1, D-12059 Berlin
заявляет что изделие
MSA ALTAIR PRO
соответствует требованиям директивы Европейского Совета 94/9/EC (ATEX).
Данная декларация базируется на сертификате соответствия типа EC
FTZU 06 ATEX 0134 X
FTZU, Острава, Чешская Республика, в соответствии с приложением
III директивы 94/9/EC (ATEX).
Сертификация системы качества с выдачей сертификата была произведена
Ineris (Франция), уполномоченным органом № 0080, в соответствии с
приложениями IV и VII директивы 94/9/EC (ATEX).
В дополнение к вышеизложенному мы также заявляем, что вышеупомянутое
изделие соответствует требованиям директивы EMC 89/336/EEC и
нижеследующим стандартам
EN 50270 Тип 2 и EN 61000-6-4
MSA AUER GmbH
Dr. Axel Schubert
R & D Instruments
Берлин, июль 2006
RU
СОДЕРЖАНИЕ
MSA
4
ALTAIR PRO - Руководство по эксплуатации
Содержание
1.
Правила техники безопасности ...................................................................... 6
1.1.
Надлежащее использование................................................................... 6
1.2.
Информация об ответственности ........................................................... 6
1.3.
Применимые меры предосторожности и правила техники безопасности... 7
2.
Описание............................................................................................................. 8
2.1.
Общий вид прибора ................................................................................. 8
2.2.
Показания на дисплее............................................................................ 10
2.3.
Мониторинг концентрации токсичных газов ......................................... 12
2.4.
Мониторинг концентрации кислорода................................................... 13
2.5.
Длительность использования прибора................................................. 14
3.
Эксплуатация ................................................................................................... 15
3.1.
Изменение порогов срабатывания сигналов тревоги.......................... 15
3.2.
Включение прибора................................................................................ 18
3.3.
Мониторинг токсичных газов ................................................................. 21
3.4.
Мониторинг концентрации кислорода................................................... 23
3.5.
Отображение параметров прибора - исключая версию Steel Mill....... 24
3.6.
Отображение параметров прибора - только для версии Steel Mill ..... 25
3.7.
Выключение прибора ............................................................................. 26
3.8.
Протоколирование данных.................................................................... 28
3.9.
Проверка работоспособности прибора................................................. 29
3.10. Калибровка прибора .............................................................................. 31
4.
Техническое обслуживание........................................................................... 37
4.1.
Поиск и устранение неполадок ............................................................. 37
4.2.
Замена батареи...................................................................................... 38
4.3.
Замена датчика ...................................................................................... 39
RU
MSA
СОДЕРЖАНИЕ
ALTAIR PRO - Руководство по эксплуатации
5
5.
Технические спецификации/соответствие стандартам............................ 40
5.1.
Технические характеристики ................................................................. 40
5.2.
Cоответствие стандартам...................................................................... 42
5.3.
Таблица калибровочных газовых смесей............................................. 43
5.4.
Типичные технические характеристики кислородной версии прибора........ 43
5.5.
Технические характеристики версии прибора для токсичных газов ....... 43
5.6.
Протоколирование - Технические характеристики .............................. 45
6.
Информация для размещения заказа .......................................................... 46
RU
ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
MSA
6
ALTAIR PRO - Руководство по эксплуатации
1.
Правила техники безопасности
1.1.
Надлежащее использование
Газоанализатор ALTAIR PRO - портативный прибор для мониторинга
содержания токсичных газов и контроля концентрации кислорода в воздухе
рабочей зоны. Его следует использовать исключительно для мониторинга, а
не для измерения концентрации газов в окружающем воздухе. Техническое
обслуживание и ремонт газоанализатора должны производиться только
квалифицированным и уполномоченным персоналом.
Для использования приборa следует обязательно прочитать и неуклонно
соблюдать настоящую инструкцию по эксплуатации. Необходимо особо
тщательно изучить и выполнять в дальнейшем правила техники
безопасности и эксплуатации отдельных устройств, с учётом действующих в
стране применения нормативных требований.
Внимание!
Это изделие предназначено для обеспечения жизни и здоровья
пользователя. Неправильное применение, уход или
техобслуживание могут нарушить его работоспособность,
создавая тем самым серьёзную угрозу жизни человека.
Перед использованием следует проверить работоспособность
изделия. Оно не должно использоваться, если такая проверка
дала неудовлетворительные результаты, при повреждениях,
отсутствии компетентного техобслуживания/ухода,
использовании запчастей, отличающихся от оригинальных MSA.
Альтернативное использование или использование за пределами
спецификаций будет рассматриваться как ненадлежащее. Это в
особенности относится к несанкционированным модификациям аппарата и к
вводу в эксплуатацию лицами, не имеющими соответствующей
квалификации.
1.2.
Информация об ответственности
MSA не несёт ответственности в случаях использования данного изделия
ненадлежащим образом или не по назначению. Выбор и использование
изделия являются исключительной прерогативой конкретной
эксплуатирующей организации.
Ответственность за возмещение ущерба от применения, гарантия качества
и прочие гарантийные обязательства, заявленные MSA в связи с данным
изделием, теряют юридическую силу, если при эксплуатации, проведении
техобслуживания или текущего ухода не соблюдались положения
настоящей инструкции.
RU
MSA
ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
ALTAIR PRO - Руководство по эксплуатации
7
1.3.
Применимые меры предосторожности и правила техники
безопасности
Внимание!
Нижеизложенные правила техники безопасности должны
неукоснительно соблюдаться. Только в этом случае
гарантируется отсутствие угрозы для безопасности и здоровья
оператора, а также обеспечивается корректная работа прибора.
Используйте прибор только для мониторинга указанного газа.
Газоанализатор ALTAIR PRO используется для обнаружения и мониторинга
газов в окружающем воздухе. При этом он должен использоваться только
для газа, на который расчитан датчик, установленный в приборе.
Следите за тем, чтобы датчик не забивался в пр
PDFBuklet ALTAIR PRO1 2открыть PDF ↗

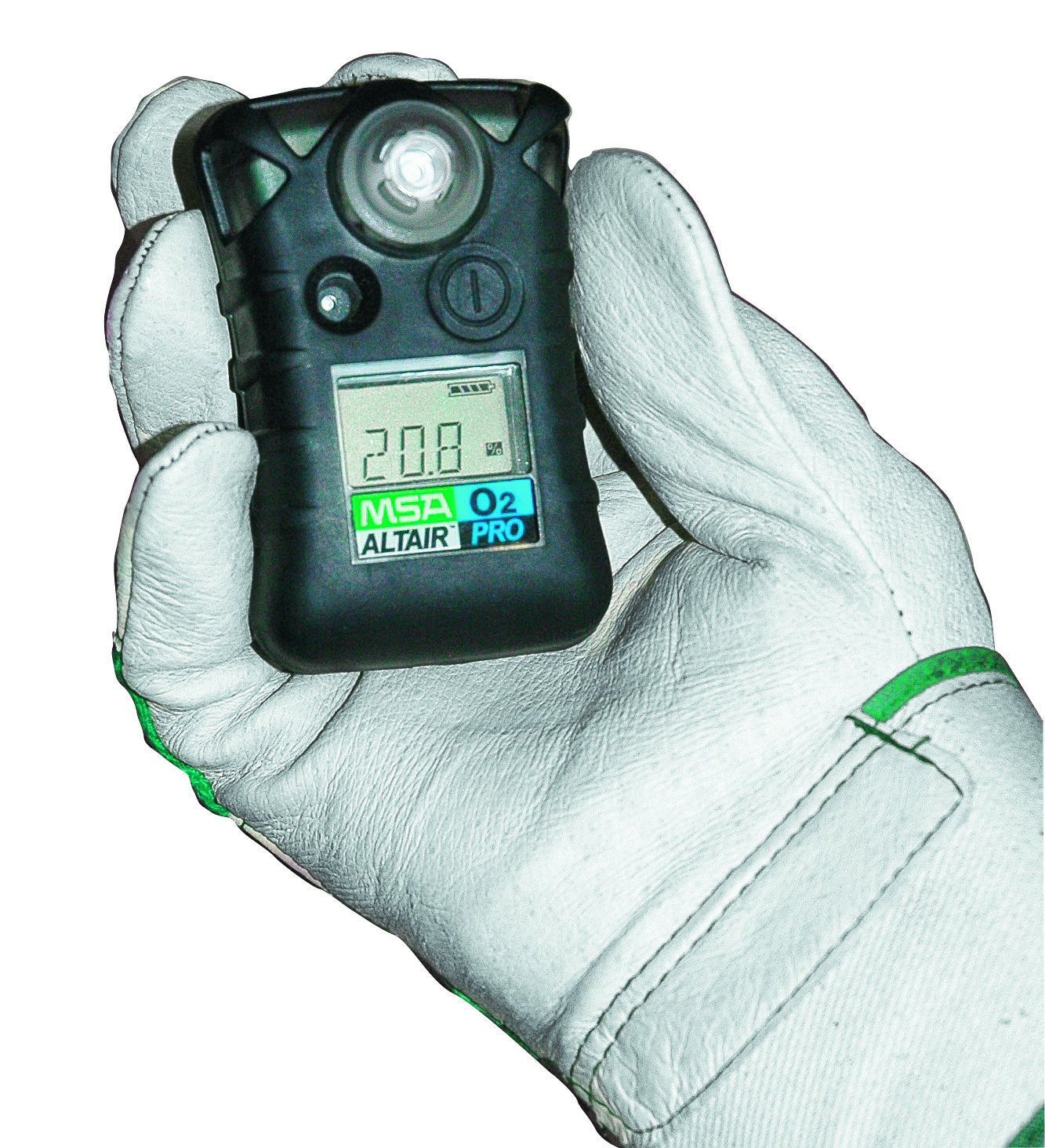

ALTAIR PRO
одноканальный газоанализатор
Прочный, компактный, простой в эксплуатации.
Расширенный
спектр датчиков
токсичных газов
ALTAIR PRO
Отличные характеристики, небольшой размер
Новый MSA ALTAIR PRO – это надежный высокоэффективный
одноканальный газоанализатор с возможностью установки
датчиков кислорода или токсичных газов.
2
nnn Хорошо различимые
светодиоды
nnn Возможность установки
датчиков H2S,CO или O2
nnn Звуковой сигнал
тревоги 95 дБ на
расстоянии 30 cm
nnn Простая проверка
работоспособности с
отметкой в течение 24 ч
nnn Чёткий дисплей,
индикация текущей
концентрации газа
nnn Мощный
вибросигнал тревоги
nnn Прочная и компактная
конструкция
ALTAIR PRO
С возможностью установки одного
из трех различных датчиков
ALTAIR PRO может применяться в
самых суровых условиях эксплуата-
ции, например, в нефтегазовой и
химической промышленности,
строительстве, энергетике, в
пожарной охране, а также в раз-
личных областях производства.
■Нефтегазовая промышленность
■Химическое производство
■Металлургия
■Коммунальное хозяйство
■Пожарная охрана
■Строительство
■Различные промышленные
предприятия
3
Современные эффективные датчики
В ALTAIR PRO используются проверен-
ные практикой, быстрореагирующие
датчики 20-й серии.
С прибором можно на выбор исполь-
зовать датчики O2, CO, H2S, NH3, Cl2,
ClO2, HCN, NO2, PH3 и SO2.
Установка датчиков происходит очень
быстро благодаря специально разра-
ботанной конструкции.
Прочная конструкция
ALTAIR PRO имеет степень защиты
от воды и пыли IP67 и выдерживает
падения с 3-x метровой высоты.
Утолщенный, обрезиненный корпус
обеспечивает защиту от случайных
падений. а герметичное уплотнение
предохраняет прибор от попадания в
него воды и пыли. Металлические
резьбовые соединения гарантируют
стабильность конструкции во все
время службы прибора.
Четкий дисплей
Дисплей ALTAIR PRO прост и удобен
для чтения. Большие цифровые сим-
волы позволяют пользователю четко
видеть концентрацию газа, состояние
тревоги, уровни срабатывания тревог
и пиковые значения.
Управление одной кнопкой
Простое и понятное управление
работой прибора – одна из ключевых
характеристик газоанализатора
ALTAIR PRO. С помощью всего одной
кнопки пользователь имеет быстрый
и простой доступ ко всем функцио-
нальным возможностям прибора.
Индикатор проверки работоспособ-
ности прибора
После подтверждения проведения
операции «Gas Test» нажатием кнопки
и подачей контрольного газа на дис-
плее прибора появится знак «галочка»
на 24 часа.
Надёжное крепление
Закреплённый на одежде при помощи
входящего в комплект поставки
надёжного зажима держателя, сигна-
лизатор ALTAIR PRO можно носить даже
в самых трудных условиях без риска
его потери. Также возможно использо-
вание зажима такого же типа, как для
мобильного телефона, зажимов со
шнуром и на каску.
Особая система тревоги
Особая система тройной тревоги пред-
упреждает пользователя газоанализа-
тора ALTAIR PRO об опасности. Система
включает характерный звуковой
сигнал тревоги громкостью 95 дБ на
расстоянии 0,3 м, четыре ярких,
различимых под углом 320° светодиода
и вибросигнал. Звуковой
сигнал ВЕРХНЕГО порога тревоги
отличается от НИЖНЕГО, TWA и STEL
сигналов тревог, такая же разница есть
и в световых сигналах тревоги.
Статус тревоги также высвечивается на
экране как «LO» или «HI».
Постоянная запись данных
В каждом газоанализаторе ALTAIR PRO
ведется запись. 50 последних событий,
включая пиковые значения (мини-
мальные для кислорода) запи-
сываются в память прибора каждые
3 минуты... Многоязычное программ-
ное обеспечение MSA Link использу-
ется для передачи данных к ПК через
ИК-порт прибора ALTAIR PRO. На ком-
пьютере эти данные легко доступны и
всегда можно просмотреть случаи сра-
батывания сигналов тревоги, проведе-
ние проверок рабтоспособности или
калибровок прибора, уточнить уровни
экспозиции оператора по токсичным
газам.
Заменяемая батарейка
Компактная и высокоэффективная CR2
батарейка обеспечивает еженедель-
ную работу прибора ALTAIR PRO в тече-
ние более одного года. Эти батарейки
легко доступны и их очень просто
поменять. Состояние заряда батарейки
постоянно высвечивается на дисплее
газоанализатора.
Простота проверки
Визуальные, звуковые и вибрацион-
ные сигналы тревоги, а также отклик
на известную концентрацию газа
можно проверить с помощью ALTAIR
QuickCheck.
Для проверки исправности ALTAIR PRO
необходимо просто нажать кнопку и
установить прибор в испытательный
стенд. Результаты проверки будут
отображены тремя светодиодами.
ALTAIR QuickCheck будет доступен с
автоматической системой подачи газа
или ручным управлением.
GALAXY
GALAXY является полноценной авто-
номной системой, не требующей под-
ключения компьютера или сетевого
интерфейса.
До10 станций GALAXY могут быть под-
ключены в единую систему для одно-
временной проверки и калибровки
ALTAIR PRO.
Более 1000 отдельных протоколов
проверок могут сохраняться на стан-
дартной флэш карте. Дополнительно
стенды могут оснащаться сетевым
портом.
Версии ALTAIR QuickCheck
Арт. №
Ручной1)
O2, CO, H2S, SO2, NO2
10076693
Автоматический
O2, CO, H2S, SO2, NO2
10076705
Ручной1)
Cl2, ClO2
10076702
Автоматический
Cl2, ClO2
10076714
Ручной1)
NH3
10076696
Автоматический
NH3
10076708
Ручной1)
HCN
10076699
Автоматический
HCN
10076711
1)Для ручных версий стенда ALTAIR QuickCheck необходимо отдельно заказать
ручной редуктор (Артикул No. 478359) и шланг (Артикул No. 10077384)
Принадлежности
Арт. №
Зажим, нерж. сталь
10069894
Держатель (для ношения нa поясе)
10041105
Зажим со шнурком
10041107
Зажим для каски
10073346
ИК порт c USB-коннектором
10082834
Программное обеспечение MSA Link
10088099
Шланг, 40 см (O2, CO, H2S, HCN, SO2, NO2, PH3)
10030325
Шланг, тефлон, 40 см (NH3, Cl2, ClO2)
10080534
Технические характеристики
Масса
112 Г (с зажимом)
Габариты
81 x 51 x 23 mm (Д x Ш x Г)
Сигналы тревоги
Стандартно: 95 дБ на 30 см, Сверхяркие
светодиоды, Вибрация
Гарантия
2 года (без батарейки)
Срок службы
Не менее 12 месяцев при 8-часовом рабочем
батарейки
дне, 5 дней в неделю
Условия эксплуатации От –20°C до +50°C
Влажность
10–95% отн. влажн., без конденсации
Пыле-брызгозащита
IP67
Сертификация
ATEX II 2G EEx ia IIC T4 –20°C до +50°C
Информация для заказа
Тип газоанализатора
Арт. №
Диапазон
Точность
Нижний
Верхний
Порог
Порог
порог тревоги
порог тревоги
КСЗ
ССЗ
Кислород (O2)
10074137
0–25 объем.%
0,10 объем.%
19,50%
23,00%
–
–
Кислород (O2)
10076732
0–25 объем.%
0,10 объем.%
19,50%
18,00%
–
–
Угарный газ (CO)
10074135
0–1500 ppm
1,00 ppm
25 ppm
100 ppm
100 ppm
25 ppm
Угарный газ (CO) Пожарный вариант
10076723
0–1500 ppm
1,00 ppm
25 ppm
100 ppm
100 ppm
25 ppm
Угарный газ (CO) Вариант для металлургов 10076724
0–1500 ppm
1,00 ppm
75 ppm
200 ppm
200 ppm
75 ppm
Угарный газ (CO)
10076718
0–1500 ppm
1,00 ppm
30 ppm
60 ppm
60 ppm
30 ppm
Сероводород (H2S)
10074136
0–200 ppm
1,00 ppm
10 ppm
15 ppm
15 ppm
10 ppm
Сероводород (H2S)
10076725
0–200 ppm
1,00 ppm
5 ppm
10 ppm
10 ppm
5 ppm
Сероводород (H2S)
10076726
0–200 ppm
1,00 ppm
7 ppm
14 ppm
14 ppm
7 ppm
Аммиак (NH3)
10076730
0–100 ppm
1,00 ppm
25 ppm
50 ppm
35 ppm
25 ppm
Хлор (Cl2)
10076716
0–20 ppm
0,10 ppm
0,5 ppm
1,0 ppm
1,0 ppm
0,5 ppm
Диоксид хлора (ClO2)
10076717
0–1 ppm
0,02 ppm
0,1 ppm
0,3 ppm
0,3 ppm
0,1 ppm
Цианистый водород (HCN)
10076729
0–30 ppm
0,50 ppm
4,7 ppm
10 ppm
10 ppm
4,7 ppm
Диоксид азота (NO2)
10076731
0–20 ppm
0,10 ppm
2,0 ppm
5,0 ppm
5,0 ppm
2,0 ppm
Фосфин (PH3)
10076735
0–5 ppm
0,05 ppm
0,3 ppm
1,0 ppm
1,0 ppm
0,3 ppm
Цианистый водород (SO2)
10076736
0–20 ppm
0,10 ppm
2,0 ppm
5,0 ppm
5,0 ppm
2,0 ppm
Другие значения порогов тревоги – по заказу. Все приборы ALTAIR PRO снабжены зажимом и батарейкой.
Стенд GALAXY для ALTAIR Pro
Арт. №
Базовый (с источником питания)
10078261
Стандартный стенд
(с источником питания и редуктором)
10078262
Стандртный стенд (с источником питания,
редуктором и держателем баллона)
10078263
Интелектуальный комплект стенда
(включает источник питания, редуктор и карту памяти) 10078264
Интелектуальный комплект стенда (включает исто
Доставка и оплата
Отгрузка со склада в Москве и доставка по всей России (ТК или курьером). Самовывоз по адресу склада. Оплата по счёту для юрлиц и ИП, наличными/картой — для физлиц. Сроки и стоимость доставки рассчитывает менеджер по тел. 8 800 250-85-86.
Похожие товары
