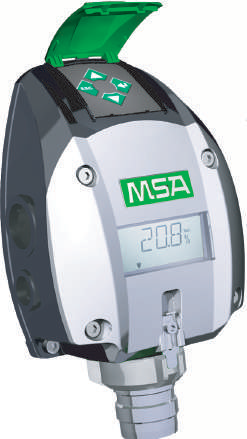

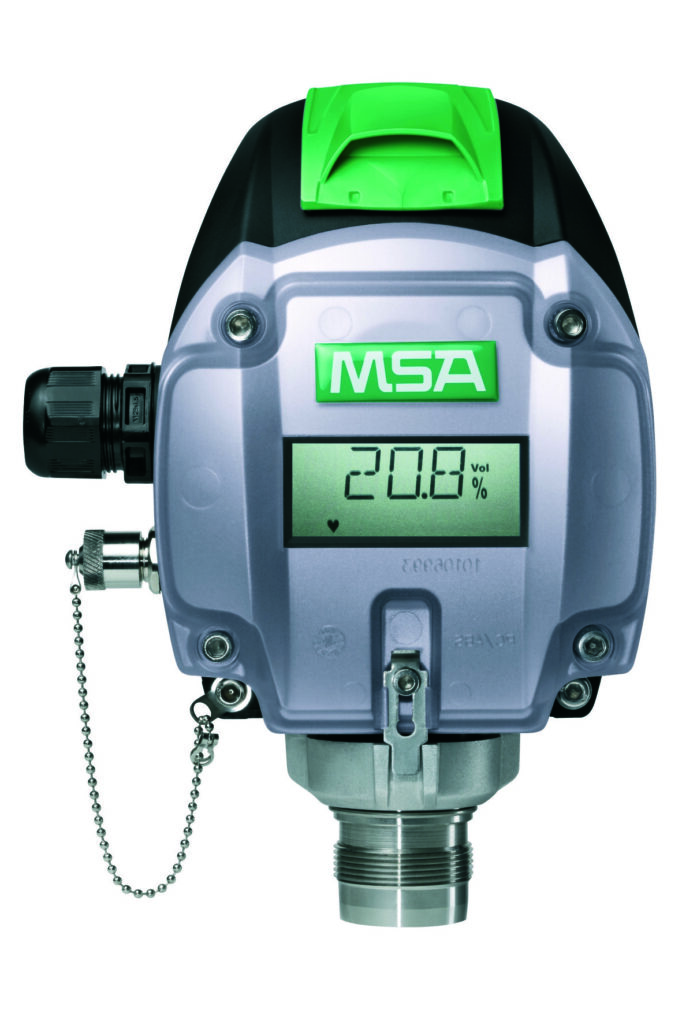

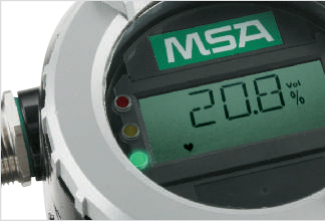

Газовый детектор PrimaX I
Газовый детектор MSA PrimaX I для стационарного контроля токсичных газов или кислорода. Искробезопасное исполнение, сменный электрохимический сенсор и выход 4–20 мА.
Цена — по запросуПоможем подобрать и рассчитаем под вашу задачу
- ✓ Подбор комплектации
- ✓ Документы по запросу
- ✓ Доставка по РФ
Технические характеристики

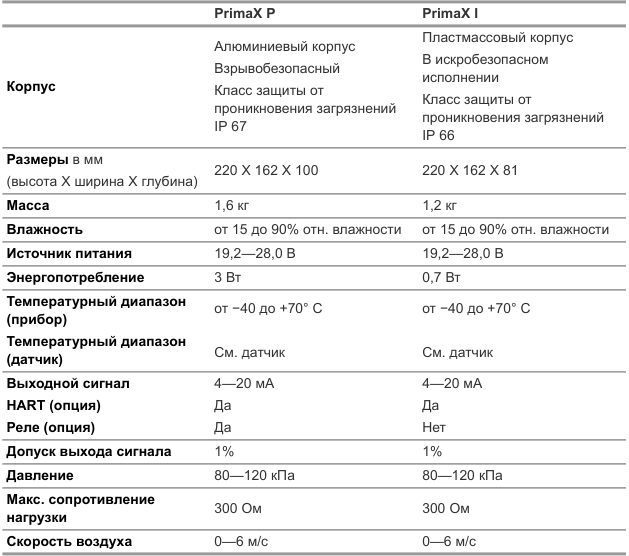

| Характеристика | Значение |
|---|---|
| Тип прибора | Стационарный газовый трансмиттер |
| Принцип измерения / сенсор | Электрохимический (сменный сенсор под выбранный газ) |
| Измеряемые газы | Токсичные газы или кислород |
| Выходной сигнал | 4–20 мА, HART (опц.) |
| Питание | 19,2–28 В пост. тока |
| Степень защиты | IP66 по приложенному руководству; подтверждается для выбранного исполнения |
| Исполнение | Стационарное, искробезопасное (Ex ia) |
Описание
Газоанализатор PrimaX I производства MSA предназначен для непрерывного контроля токсичных газов или кислорода на промышленных объектах. Прибор оснащается электрохимическим сенсором под выбранный газ и диапазон измерений. Искробезопасное исполнение и корпус из антистатичного усиленного нейлона позволяют подобрать детектор для условий конкретной установки.
Контроль газа и подключение PrimaX I

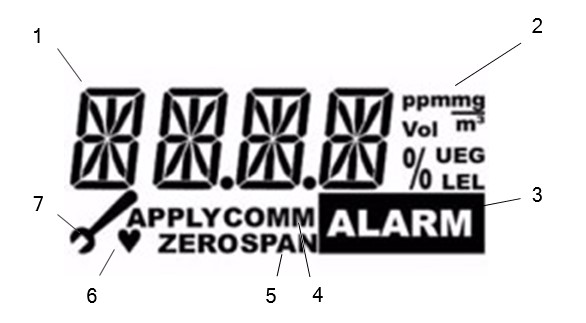

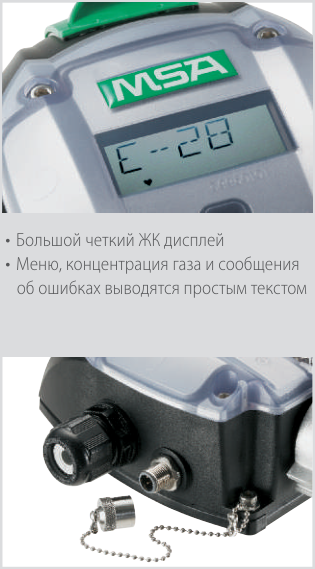

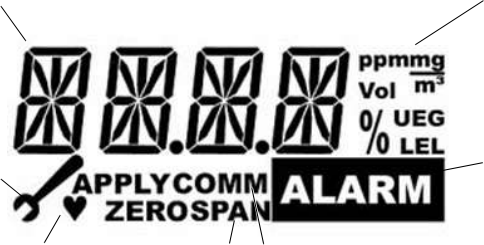

ЖК-дисплей показывает концентрацию и сообщения о состоянии прибора. Для передачи сигнала в систему газового контроля используется выход 4–20 мА; цифровая связь HART доступна как опция. Сменный сенсор и встроенное монтажное основание упрощают обслуживание и установку.
Газовый детектор PrimaX I выбирают для контроля, например, кислорода, сероводорода, угарного газа или аммиака — состав и диапазон измерений зависят от установленного сенсора. Для контроля горючих газов в этой линейке предусмотрен PrimaX P с каталитическим датчиком.
Цена PrimaX I и подбор исполнения
Чтобы получить цену PrimaX I, укажите в заявке контролируемый газ, диапазон измерений, условия установки и необходимость HART. По этим данным можно согласовать комплектацию, стоимость и срок поставки.
Документация и сертификаты
PrimaX I / P — руководство по эксплуатации
ДОКУМЕНТАЦИЯ
PrimaX I / P — руководство по эксплуатации
Полный текст · 11 разделов
Титульные сведения и содержание
страница исходного документа 1 из 68
MSAsafety.com
Руководство по эксплуатации
PrimaX
Газовый датчик
Заказ № 10115083/04
страница исходного документа 2 из 68
Schlüsselstrasse 12 8645 Rapperswil-Jona Switzerland (Швейцария)
© MSA, 2017. Все права защищены
Декларация соответствия размещена на странице изделия на веб-сайте MSAsafety.com.
страница исходного документа 3 из 68
PrimaX 3
RU
Содержание
1 Правила техники безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
1.1 Надлежащее использование . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 1.2 Информация об ответственности . . . . . . . . . . . . . . . . . . . . . . . . . . 5 1.3 Меры предосторожности и правила техники безопасности. . . . . . 5 1.4 Гарантия компании MSA на стационарные приборы . . . . . . . . . . . 7
2 Описание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
2.1 Определение модели . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 2.2 Описание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3 Монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
3.1 Механический монтаж. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 3.2 Электрический монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13 Электрическое соединение — PrimaX P . . . . . . . . . . . . . . . . . . . . 13 Электрическое соединение — PrimaX I. . . . . . . . . . . . . . . . . . . . . 15
4 Эксплуатация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
4.1 Запуск. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16 4.2 Последовательность пунктов меню. . . . . . . . . . . . . . . . . . . . . . . . 17 4.3 Калибровка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 4.4 Уход и информация. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 4.5 Пароль . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22 4.6 Значения изменяемых параметров . . . . . . . . . . . . . . . . . . . . . . . . 23 4.7 Дополнительный модуль HART и реле . . . . . . . . . . . . . . . . . . . . . 23 HART . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23 Электрический монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 Реле . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 4.8 Работа реле . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 Запуск. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 Последовательность пунктов меню. . . . . . . . . . . . . . . . . . . . . . . . 25
5 Техобслуживание . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

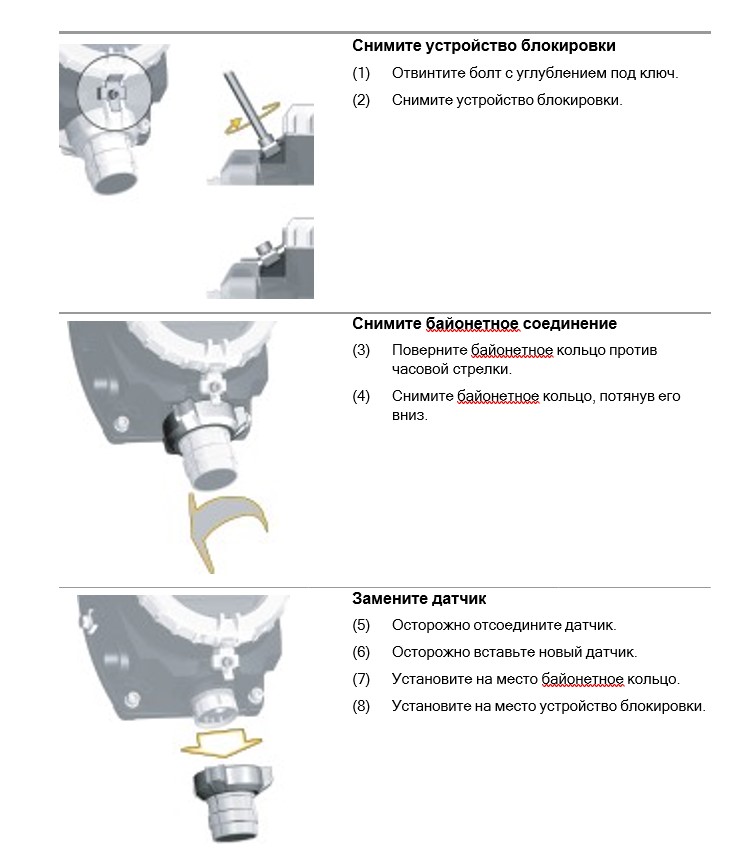

5.1 Замена датчиков . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29
6 Технические данные . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
6.1 Технические характеристики . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 6.2 Длина и поперечное сечение кабелей. . . . . . . . . . . . . . . . . . . . . . 32
страница исходного документа 4 из 68
PrimaX 4
RU
6.3 Рабочие характеристики. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 6.4 Список обнаруживаемых газов . . . . . . . . . . . . . . . . . . . . . . . . . . . 32 6.5 Реакция датчика на примеси . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34 6.6 Перечень горючих газов и паров, обнаруживаемых каталитическим датчиком PrimaX P Арт. №10112716 . . . . . . . . . 36
7 Сертификации и аттестация. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
7.1 Маркировка, сертификаты и аттестаты согласно Директиве 2014/34/EC (ATEX) и государственным стандартам. . . . . . . . . . . 39 7.2 Маркировка и сертификаты соответствуют IECEx . . . . . . . . . . . . 42 7.3 Специальные условия для безопасного применения согласно ATEX или SIL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45 7.4 Параметры безопасности (40° C). . . . . . . . . . . . . . . . . . . . . . . . . . 47 При использовании с выходом по току 4—20 мА . . . . . . . . . . . . . 48
8 Принадлежности. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
8.1 Калибровочный колпачок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 8.2 Крышка датчика. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49 8.3 Дистанционная калибровка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 Монтаж. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 Эксплуатация. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51 8.4 Проточный переходник . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52 8.5 Монтажный комплект труб . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52 8.6 Комплект для монтажа на трубе . . . . . . . . . . . . . . . . . . . . . . . . . . 53 8.7 Ярлык датчика . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 54 8.8 Солнцезащитное устройство . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55 8.9 Универсальный кабель HART . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55
9 Запчасти. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
10 Приложение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
10.1 Состояния выходов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58 10.2 Ошибки калибровки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59 10.3 Коды ошибок . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59 10.4 Время ожидания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60 10.5 Механический монтаж. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61 10.6 Электрические схемы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64
1 Правила техники безопасности
страница исходного документа 5 из 68
PrimaX 5
Правила техники безопасности
RU
1
Правила техники безопасности
1.1
Надлежащее использование
Стационарные газовые датчики PrimaX предназначены для измерения токсичных и горючих
газов, а также для контроля концентрации кислорода. Они пригодны для применения вне и
внутри помещений без ограничений, например для морской добычи и транспортировки нефти и
газа, химической и нефтехимической промышленности, для систем водопотребления и
канализации. Сигнал датчика может использоваться в сочетании с контрольными блоками MSA
для дальнейших действий в целях безопасности либо с приборами, не связанными с
безопасностью, например MSA SUPREMA, Gasgard XL, 9010/9020.
Газовый датчик поставляется в двух исполнениях: во взрывобезопасном или искробезопасном корпусе. Электрические компоненты и интерфейсы имеют одинаковые базовые функциональные возможности.
В обязательном порядке следует прочитать данное руководство по эксплуатации и соблюдать все его положения при эксплуатации изделия. Необходимо особо тщательно изучить и выполнять в дальнейшем правила техники безопасности и эксплуатации изделия. Помимо этого, для безопасной эксплуатации необходимо соблюдать требования действующего национального законодательства.
ПРЕДУПРЕЖДЕНИЕ!
Это изделие предназначено для сохранения жизни и здоровья пользователя. Неправильное применение, уход или техобслуживание могут нарушить его работоспособность, создавая тем самым серьезную угрозу жизни человека.
Перед применением следует проверить работоспособность изделия. Запрещается использовать продукт в следующих случаях: функциональные испытания дали неудовлетворительные результаты, обнаружены повреждения, не проводится техническое обслуживание/уход с привлечением квалифицированного персонала, не используются оригинальные запчасти производства MSA.
Альтернативное использование или использование за пределами данных спецификаций будет рассматриваться как ненадлежащее. Это особенно относится к несанкционированным модификациям изделия и к его вводу в эксплуатацию лицами, не уполномоченными MSA.
1.2
Информация об ответственности
MSA не несет ответственности в случаях использования данного изделия ненадлежащим
образом или не по назначению. Выбор и использование изделия являются исключительной
прерогативой конкретной эксплуатирующей организации.
MSA снимает с себя всякую ответственность, а также аннулирует все гарантийные обязательства в отношении данного изделия, если при эксплуатации, проведении текущего ухода или технического обслуживания не соблюдались положения настоящего руководства.
1.3 Меры предосторожности и правила техники безопасности
ПРЕДУПРЕЖДЕНИЕ!
Необходимо неукоснительно соблюдать приведенные ниже правила техники безопасности. Только в этом случае обеспечивается надлежащая работа прибора и гарантируется отсутствие угрозы для безопасности и здоровья эксплуатирующего персонала.
• Устройство, описание которого представлено в данном руководстве, должно устанавливаться, эксплуатироваться и обслуживаться в строгом соответствии с
страница исходного документа 6 из 68
PrimaX 6
Правила техники безопасности
RU
нанесенными на него маркировочными знаками, мерами предосторожности, инструкциями и указанными ограничениями.
• Устройство предназначено для обнаружения газов или паров в воздухе.
• Если прибор с датчиком горючих газов подвергается действию вибраций, необходимо через достаточно короткие интервалы выполнять калибровку, пока не будет доказано, что вибрации не оказали влияния на прибор.
• Не закрепляйте измерительную головку под прямыми солнечными лучами — это может привести к перегреву датчика.
• Устройство необходимо устанавливать так, чтобы входной патрубок датчика был направлен вниз во избежание засорения входного патрубка газа частицами или жидкостью.
• Электрохимические датчики представляют собой детали в неразборном корпусе, внутри которого находится едкий электролит. Если датчик даст утечку, его необходимо немедленно вывести из эксплуатации и утилизировать надлежащим образом. Следует соблюдать осторожность, чтобы электролит не попал на кожу, одежду или электронные схемы, в противном случае может произойти серьезная травма (ожог) и (или) повреждение оборудования.
• Единственный абсолютно точный метод проверки полной работоспособности устройства состоит в том, чтобы испытать его с помощью известной концентрации газа, по которому оно было откалибровано. Поэтому проверка калибровки должна быть составной частью регулярного технического контроля системы.
• Для всех приборов этого типа характерно явление загрязнения датчика при наличии в контролируемой атмосфере высокого уровня или длительного воздействия определенных соединений. Если прибор находится в среде, где он может подвергаться воздействию таких веществ, следует выполнять калибровку чаще, чтобы обеспечить надежную работу и точность показаний на дисплее.
• Запрещается окрашивать устройство. Если в месте, где расположен прибор, выполняется покраска, необходимо следить за тем, чтобы краска не попала на металлокерамический пламегаситель во входном патрубке газового датчика, если он установлен. Такие отложения краски будут мешать процессу диффузии газа.
• При выполнении работ по техническому обслуживанию прибора, описанных в данном руководстве, следует использовать только оригинальные запасные части MSA. Несоблюдение этого требования может значительно ухудшить характеристики прибора. Ремонт или модификация прибора, выходящие за рамки процедур, описанных в данном руководстве, или произведенные лицами, которые не относятся к уполномоченному компанией MSA сервисному персоналу, могут привести к неработоспособности прибора.
• Прибор предназначен для применения в опасных зонах при атмосферных условиях.
• Для правильного измерения датчикам горючих газов требуется концентрация кислорода более 10% об. В среде, концентрация кислорода в которой составляет более 21% об., возможно снижение точности измерений и электробезопасности датчика.
• Время отклика прибора увеличивается при наличии значительных отложений пыли на датчике. Необходимо регулярно проверять прибор на отсутствие пыли.
• Каталитические датчики горючих газов могут иметь низкую или нулевую реакцию на горючий газ после воздействия на них такими веществами, как кремний, силан, силикат, галогенид и соединениями, содержащими фтор, хлор, йод или бром.
• Каталитический датчик: если датчик подвергался воздействию газа, концентрация которого превышает диапазон измерений, его следует немедленно откалибровать и (или) настроить,
страница исходного документа 7 из 68
PrimaX 7
Правила техники безопасности
RU
независимо от интервала между калибровками. В случае настройки необходимо провести повторную проверку чувствительности датчика через 24 часа.
• В случае крайне высоких воспламеняемых концентраций > 100% НКПВ прибор может заблокировать все выходы (LOC). Эту функцию следует использовать для автономных применений в соответствии с требованиями ATEX.
• Каталитический датчик: в случае если газовый датчик PrimaX управляется контроллером, а функция LOC на датчике PrimaX отключена, контроллер должен обеспечить фиксацию после превышения диапазона измерений.
• Каталитический датчик: перед сбросом показаний выхода за пределы измерений (LOC) необходимо удостовериться, что концентрация газа ниже максимального значения шкалы.
• Токсичные газы: в случае превышения диапазона измерений срок службы датчика может сократиться или датчику может потребоваться время для восстановления.
• Использованные датчики необходимо утилизировать безопасным для окружающей среды способом.
• При сигнале ниже нижнего предела диапазона на величину от −1,25 до −10% диапазона измерений выход 4—20 мА настраивается на 3,8 мА. При сигнале ниже нижнего предела диапазона на величину более −10% диапазона измерений выход 4—20 мА устанавливается в состояние ошибки (2 мА). Во избежание задержки при срабатывании сигнализации калибровку следует выполнять при выходе по току, равному 3,8 мА, и постоянно отображаемых на дисплее символах LO.
• Для токсичных газов следует выбирать самый нижний диапазон, подходящий для сигнализационных порогов.
• Для компенсации возможных отклонений при измерении горючих газов при использовании для дистанционной калибровки адаптера CalGard следует применять коэффициент калибровки, равный 1,05 (см. главу 8.3 "Дистанционная калибровка").
1.4
Гарантия компании MSA на стационарные приборы
Гарантия
Продавец гарантирует, что указанный продукт не будет иметь механических повреждений и заводских дефектов:
• газовый датчик: в течение 1 (одного) года с даты установки, но не более 18 (восемнадцати) месяцев с даты отгрузки с завода-изготовителя;
• датчик кислорода, токсичных газов или каталитический датчик горючих газов: в течение 1 (одного) года с даты установки, но не более 18 (восемнадцати) месяцев с даты отгрузки с завода-изготовителя.
Эта гарантия применима при условии, что продукт обслуживается и эксплуатируется в соответствии с указаниями и рекомендациями продавца. Данная гарантия не применима к одноразовым или расходуемым деталям, нормальный срок эксплуатации которых составляет менее 1 (одного) года.
Продавец освобождается от всех обязательств по данной гарантии в случае произведения ремонтов или внесения изменений лицами, не являющимися его собственным или уполномоченным сервисным персоналом, или если причиной претензии по гарантии явились повреждения, вызванные ненадлежащим использованием изделия. Агенты, сотрудники или представители продавца не имеют никакого права налагать обязательства на продавца по каким-либо заявлениям, заверениям или гарантиям, касающимся реализованных по контракту товаров. Продавец не предоставляет гарантии на комплектующие изделия или принадлежности, которые не были произведены продавцом, но передает покупателю все гарантии производителей таких изделий.
2 Описание
страница исходного документа 8 из 68
PrimaX 8
Описание
RU
2
Описание
2.1
Определение модели
Рис. 1
Газовый датчик
PrimaX

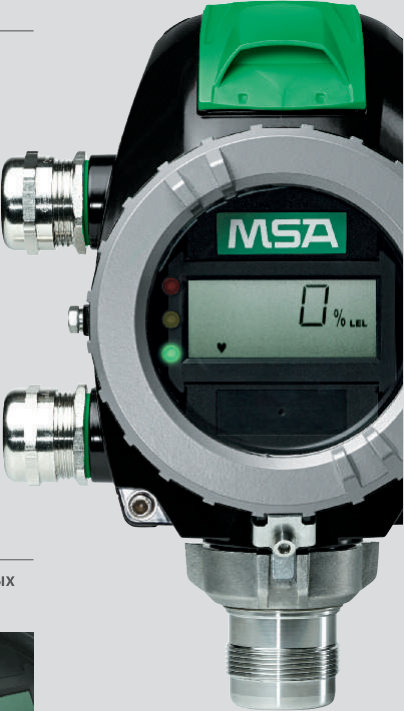

PrimaX P

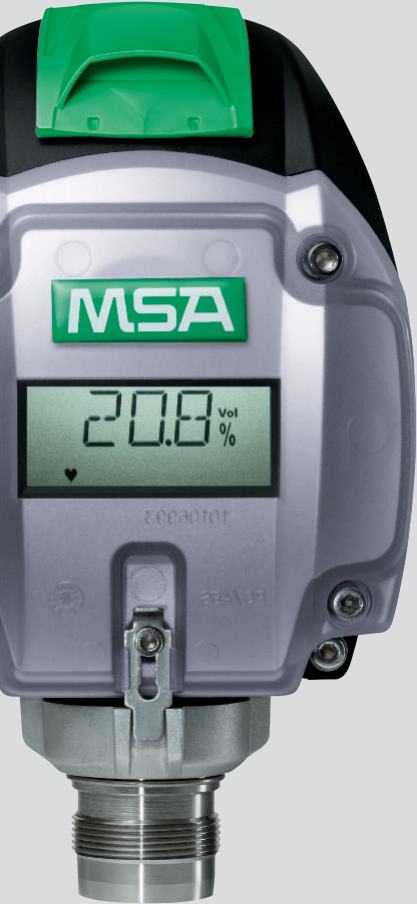

PrimaX P — газовый датчик в алюминиевом корпусе. Это взрывобезопасное исполнение для обнаружения горючих газов, токсичных газов или кислорода.
PrimaX I

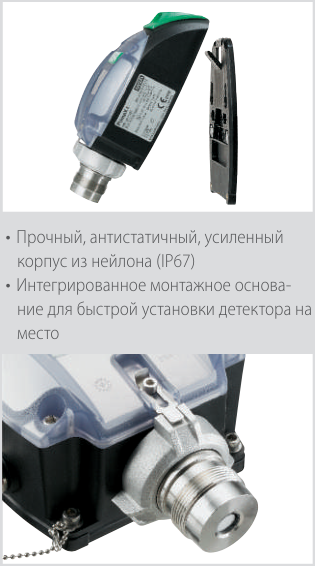

PrimaX I — газовый датчик в пластмассовом корпусе. Он представляет собой прибор общего назначения (не предназначенный для использования в опасных зонах) или прибор в искробезопасном исполнении. Оба варианта предназначены для обнаружения токсичных газов или кислорода.
PrimaX P
PrimaX I
взрывобезопасное исполнение прибор общего назначения или
искробезопасное исполнение
страница исходного документа 9 из 68
PrimaX 9
Описание
RU
2.2
Описание
Калибровка прибора выполняется на заводе-изготовителе. Прибор готов к установке сразу
после поставки. Каждый прибор настраивается и калибруется только для одного определенного
газа или пара.
Для различных вариантов исполнения прибора могут использоваться различные корпусы. Электрические компоненты и интерфейсы имеют одинаковые базовые функциональные возможности.
Комплектующие устройства:
• легко и быстро подключаемый датчик;
• четырехзначный жидкокристаллический дисплей (ЖКД);

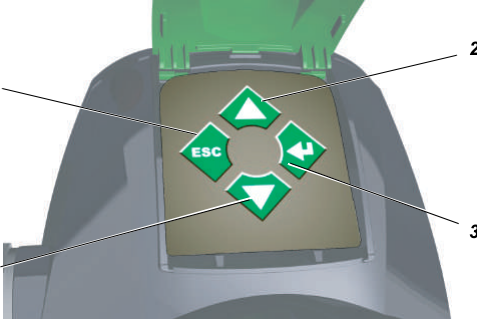

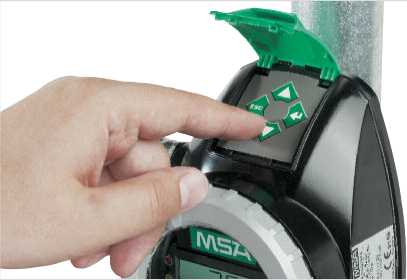

• клавиатура с крышкой;
• съемный задний щиток для установки на стене или трубе.
При работе данного прибора на выходе подается сигнал в диапазоне 4—20 мА.
Рис. 2

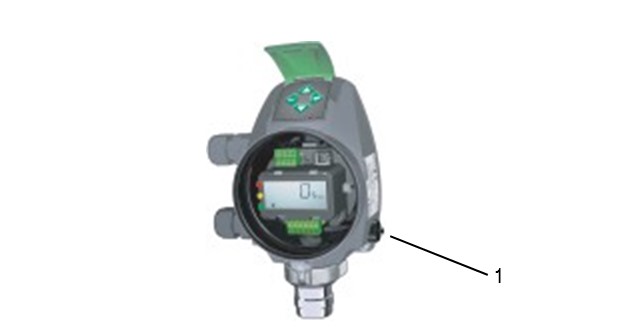

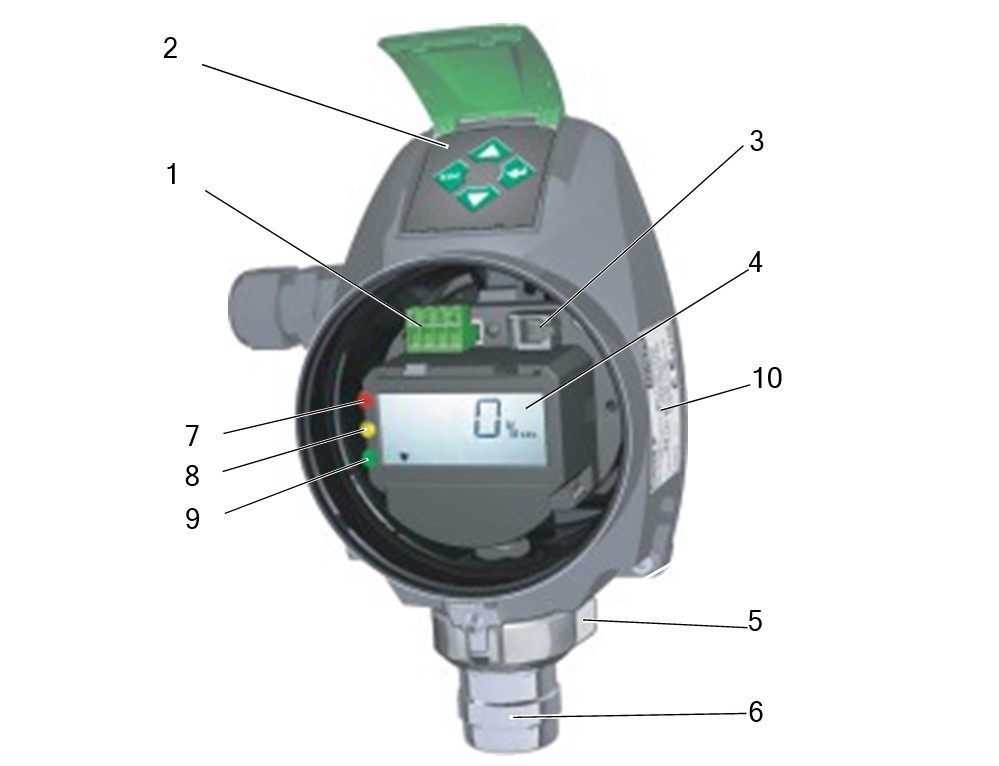

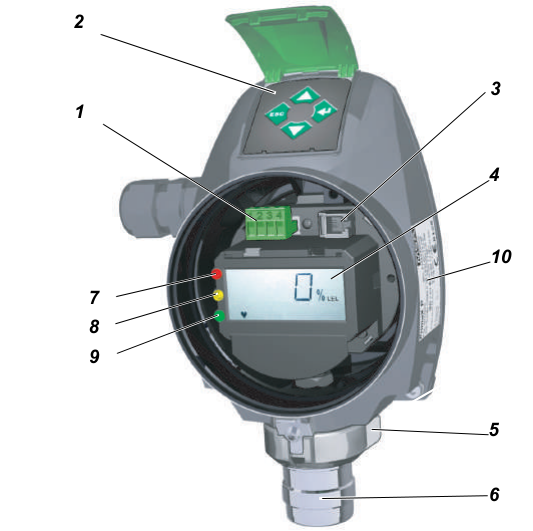

Покомпонентное изображение (PrimaX P)
1
Разъем для подключения питания
6
Датчик
2
Клавиатура с крышкой
7
Красный светодиод (только PrimaX P)
3
Разъем для заводского использования
8
Желтый светодиод (только PrimaX P)
4
Дисплей
9
Зеленый светодиод (только PrimaX P)
5
Байонетное соединение с блокировочным
устройством
10
Паспортная табличка
1
2
3
7
8
9
4
6
5
10
страница исходного документа 10 из 68
Описание PrimaX P PrimaX I
Обнаружение токсичных газов X X
Обнаружение кислорода X X
Обнаружение горючих газов X
При работе данного прибора на выходе подается сигнал в диапазоне 4—20 мА.
В качестве дополнительной функции имеются дополнительные модули для данных
конфигураций датчика PrimaX:
Модули PrimaX P PrimaX I
Модуль HART X X
Модуль HART и реле X -
Модуль HART и реле с аналоговым выходом с
X -
гальванической развязкойPrimaX 10
Описание
RU
Датчики
Дополнительные сведения о модуле HART →глава 4.7 "Дополнительный модуль HART и реле".
3 Монтаж
страница исходного документа 11 из 68
При подготовке сборки убедитесь, что узлы для прибора данного типа размещены
правильно.

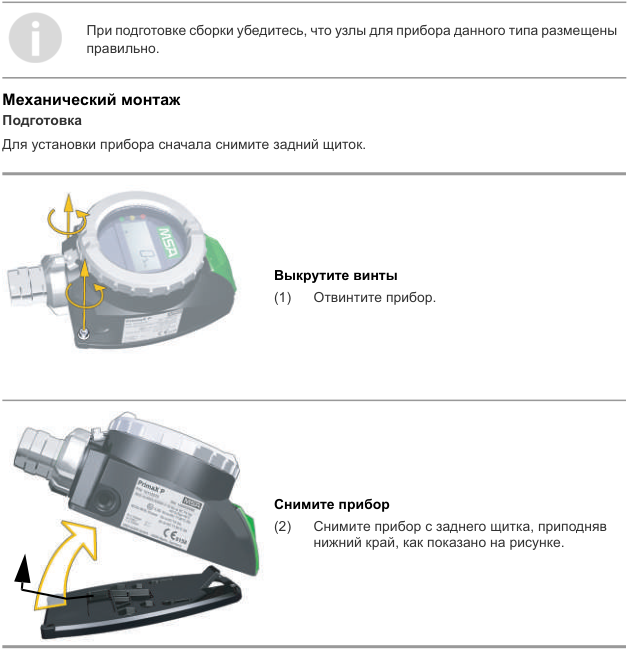

Механический монтаж
Подготовка

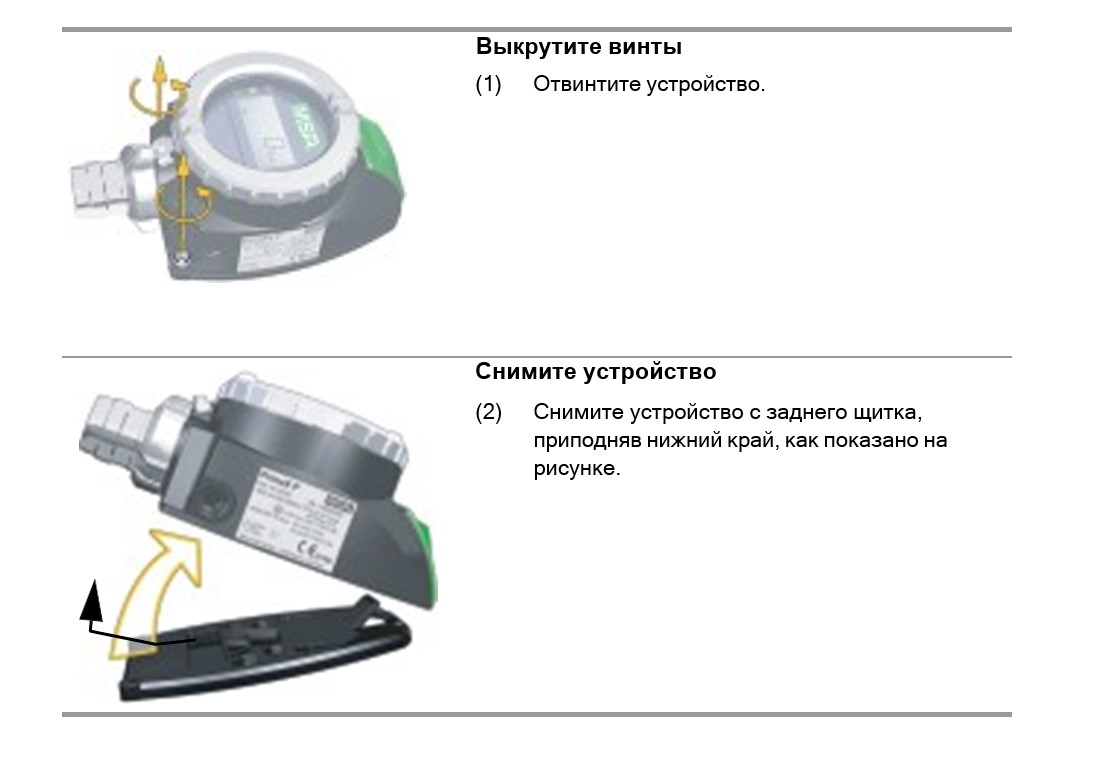

Для установки прибора сначала снимите задний щиток.
Выкрутите винты
(1) Отвинтите прибор.
Снимите прибор
(2) Снимите прибор с заднего щитка, приподняв
нижний край, как показано на рисунке.PrimaX 11
Монтаж
RU
3 Монтаж
Устройство следует устанавливать в местах, где существует вероятность утечки газа. Положение для установки зависит от плотности газа. Либо в верхних участках помещения, под потолком, для газов легче воздуха, либо рядом с землей для газов тяжелее воздуха. Кроме того, следует учитывать то, что движение воздуха может повлиять на возможность обнаружения газа с помощью устройства. Дисплей на передней части прибора всегда должен быть чётко виден, и обзор не должен ничем закрываться.
3.1
Перед началом установки проверьте по отгрузочным документам и наклейке на картонной упаковке полноту и правильность поставляемых документов.
страница исходного документа 12 из 68
Прикрепите прибор к заднему щитку
(4) Прикрепите прибор к верхней части заднего щитка.
(5) Сложите прибор, чтобы он был расположен близко к
заднему щитку.
Закрепите прибор
(6) Привинтите прибор к заднему щитку.PrimaX 12
Монтаж
RU

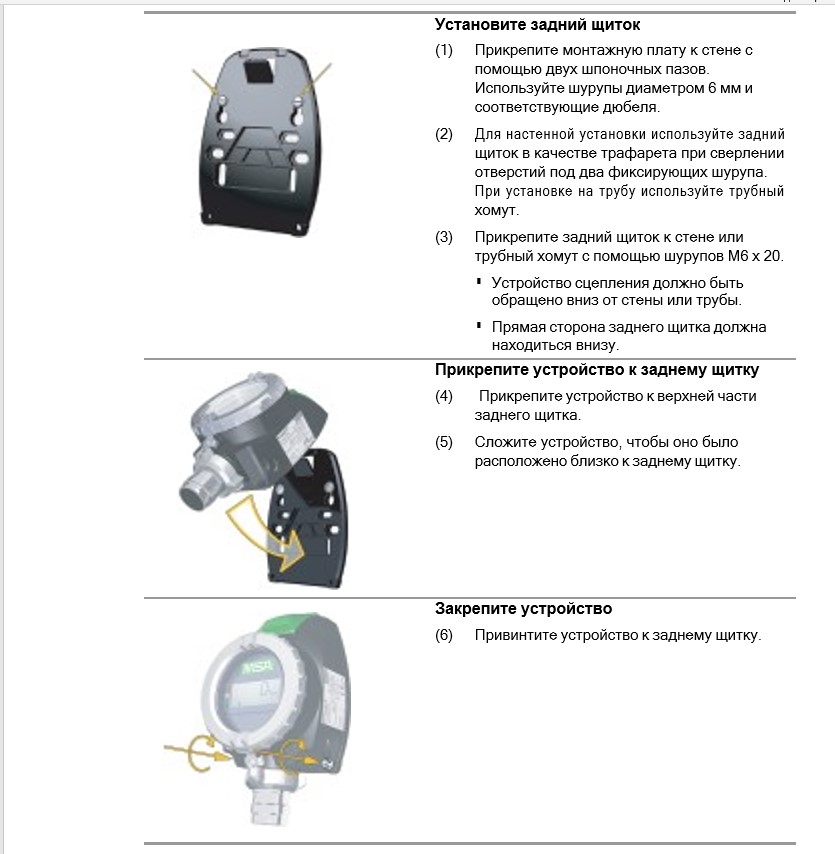

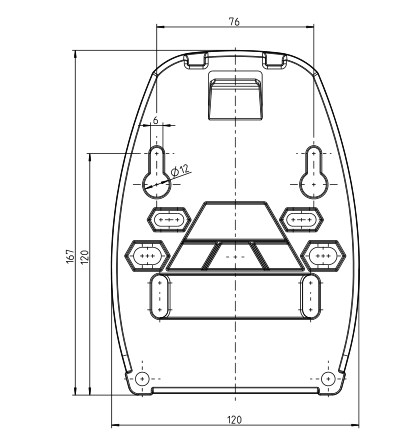

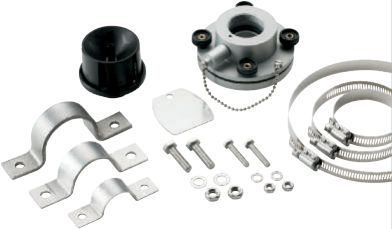

Монтаж на стене или трубе

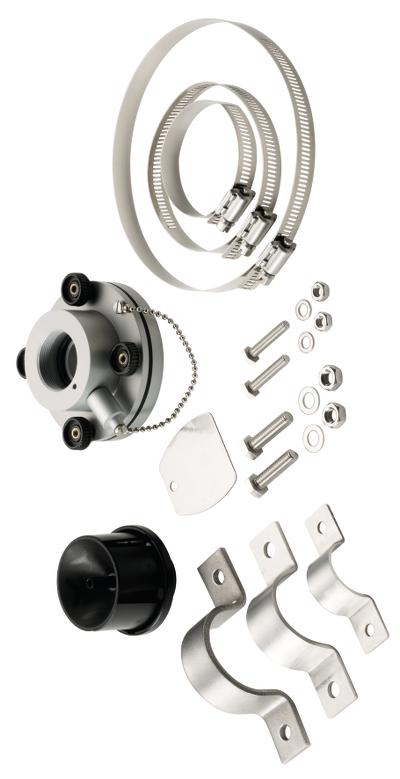

Для монтажа на трубе необходим соответствующий комплект (→глава 8.6 "Комплект для монтажа на трубе").
Установите задний щиток
(1) Прикрепите монтажную плату к стене с помощью двух шпоночных пазов. Используйте шурупы диаметром 6 мм и соответствующие дюбеля. (2) Для настенной установки используйте задний щиток в качестве трафарета при сверлении отверстий под два фиксирующих шурупа. При установке на трубу используйте трубный хомут. (3) Прикрепите задний щиток к стене или трубный хомут с помощью шурупов M6 x 20. a) Устройство сцепления должно быть обращено вниз от стены или трубы. b) Прямая сторона заднего щитка должна находиться внизу.
страница исходного документа 13 из 68

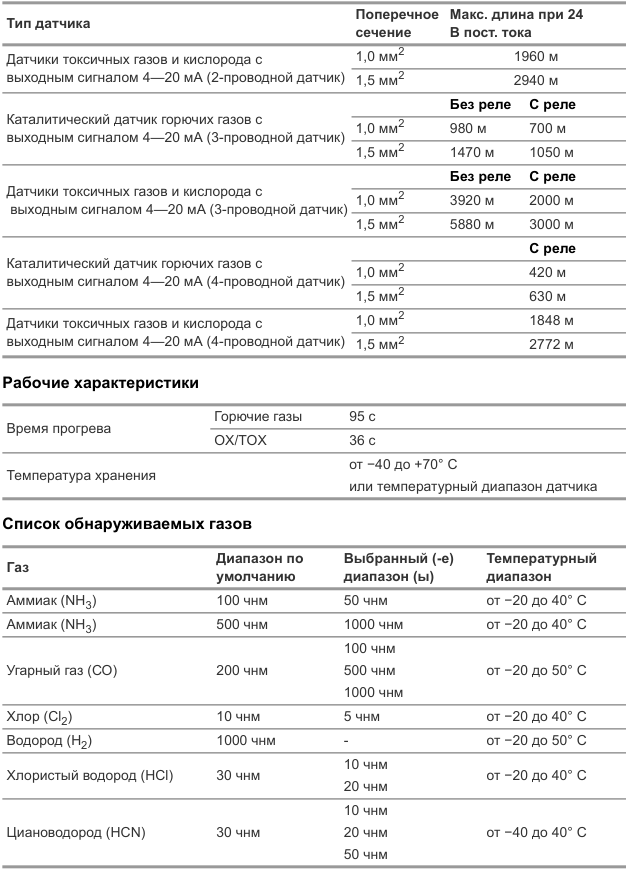

• Для измерительных приборов рекомендуется использовать экранированный кабель.
• Всегда выполняйте требования по максимальной длине и допустимой площади
поперечного сечения использующихся кабелей (→глава 6.2 "Длина и поперечное сечение
кабелей").
• Вода и загрязнения могут проникнуть в прибор через кабель. В опасных зонах
рекомендуется проводить кабель петлей непосредственно перед вводом в прибор или
слегка согнуть его, чтобы избежать попадания воды.

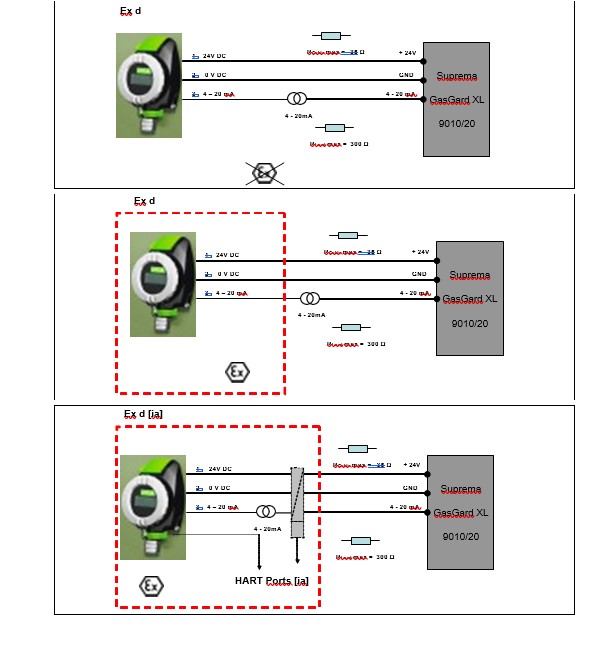

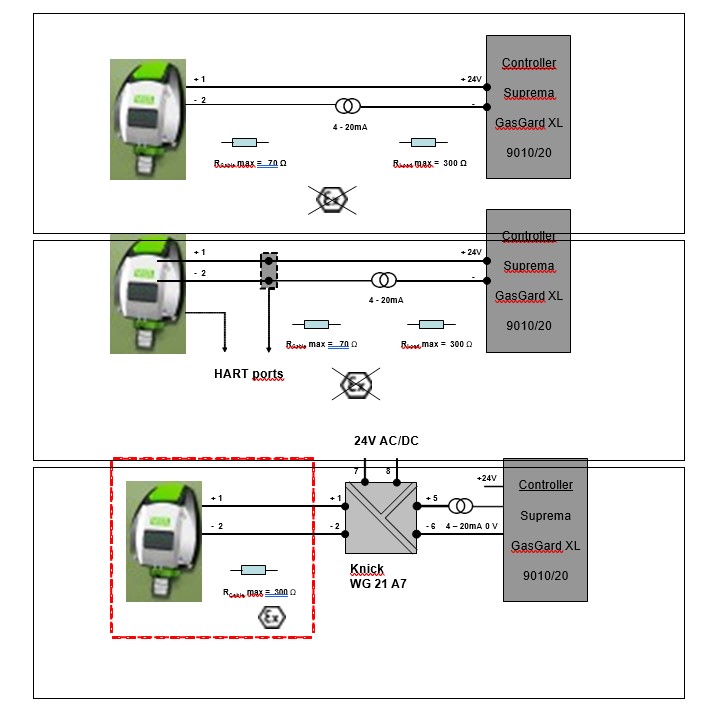

Источник питания: 24 В пост. тока. Если входное напряжение питания на разъеме
датчика будет меньше 10 В, прибор выключится. Источник питания на 24 В должен
соответствовать требованиям, предъявляемым к PELV/SELV (защита очень
низкого напряжения / очень низкое безопасное напряжение) стандартом EN 60950.
Для работы исполнения PrimaX I в опасных зонах требуется взрывозащищенный
источник питания.
PrimaX 13
Монтаж
RU
3.2
Электрический монтаж

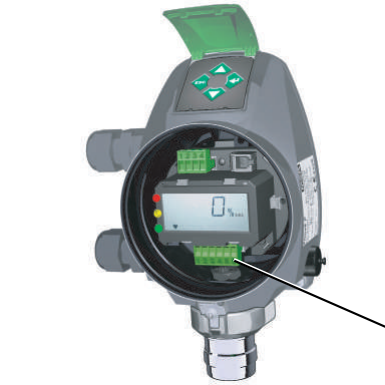

Инструкции по электрическому соединению
ПРЕДУПРЕЖДЕНИЕ!
Прибор необходимо установить с соблюдением всех действующих норм, иначе его безопасная работа не гарантируется.

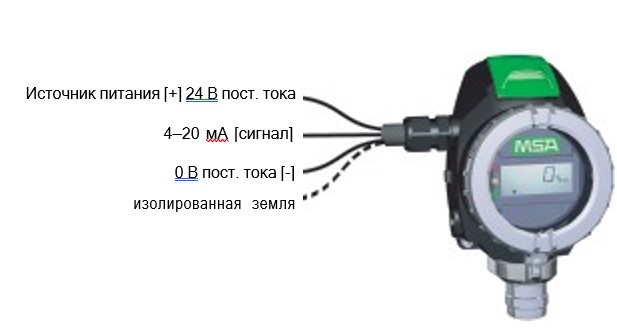

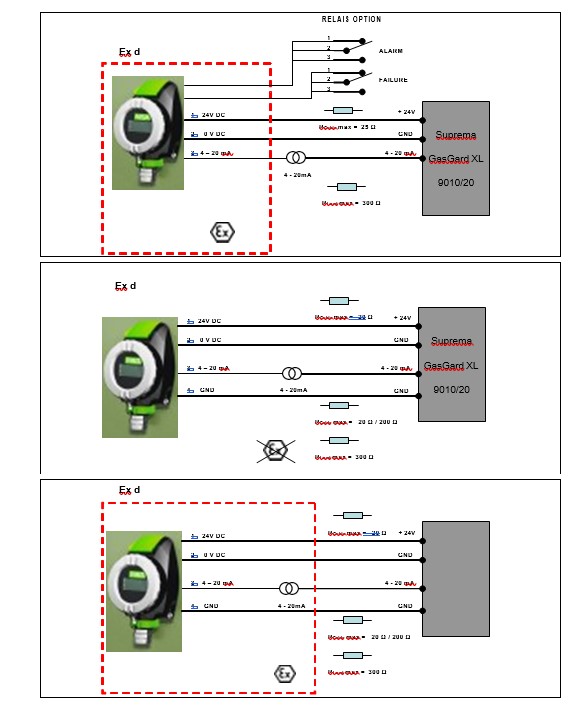

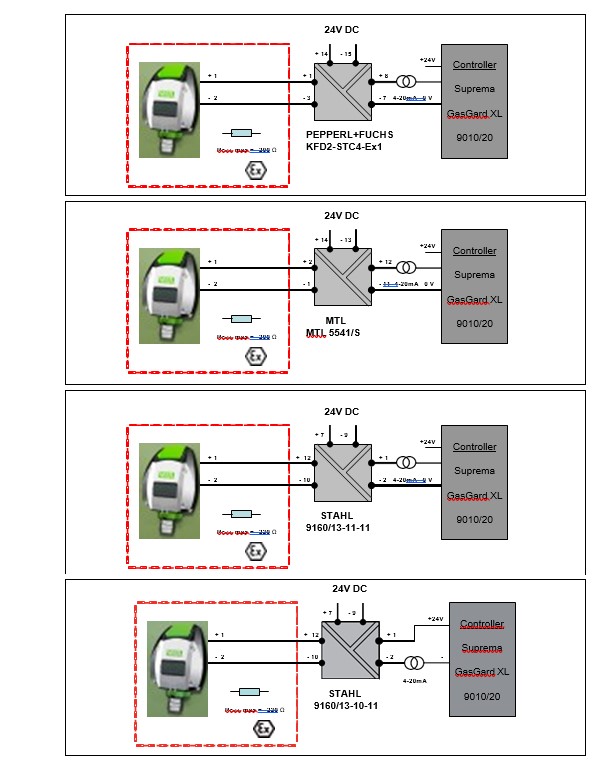

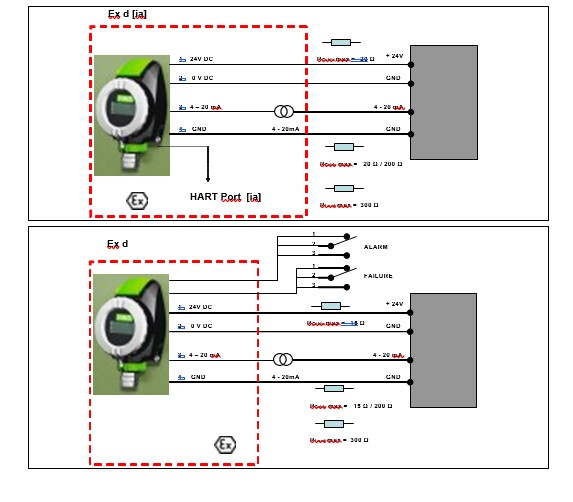

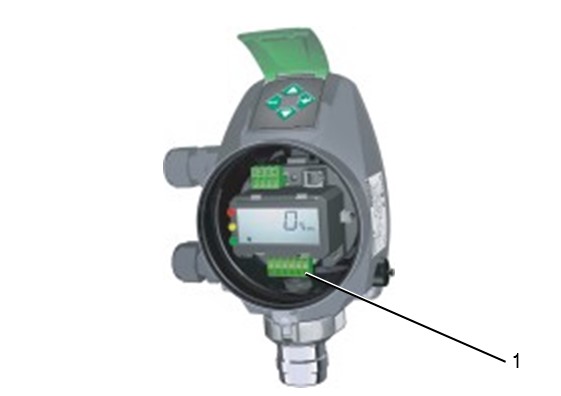

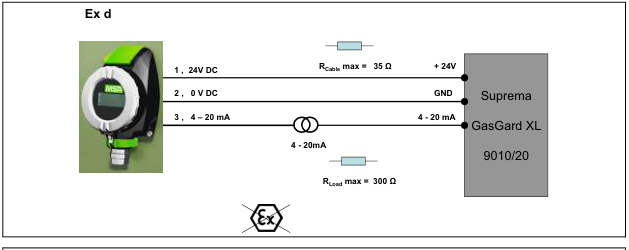

Электрическое соединение — PrimaX P
Разъем PrimaX P
Рис. 3
Разъем PrimaX P
(3-проводной датчик)
Рис. 4
Разъем PrimaX P
(4-проводной датчик)
1
Питание (+), 24 В пост. тока
1
Питание (+), 24 В пост. тока
2
0 В пост. тока
2
0 В пост. тока
3
4—20 мА (сигнал)
3
4—20 мА (сигнал)
4
не используется
4
Изолированная земля
1 2 3 4 1 2 3 4
страница исходного документа 14 из 68
PrimaX 14
Монтаж
RU
PrimaX P
(1)
Отвинтите устройство блокировки, расположенное между крышкой и байонетным
соединением датчика.
(2)
Отвинтите алюминиевую крышку корпуса.
(3)
Отсоедините 4-линейную клеммную колодку.
Она расположена за пластмассовой крышкой, над дисплеем.
(4)
Свинтите зажимную гайку с кабельной муфты.
(5)
Наденьте зажимную гайку на кабель.
(6)
Вставьте кабель для подключения в прибор.
(7)
Подсоедините кабель к разъему.
Используйте для 3-проводного датчика 3-жильный экранированный кабель.
Используйте для 4-проводного датчика 4-жильный экранированный кабель.
(8)
Затяните зажимную гайку кабельной муфты, убедитесь, что кабель не может
перемещаться внутри кабельной муфты.
(9)
Установите на место крышку корпуса и зафиксируйте устройство блокировки.

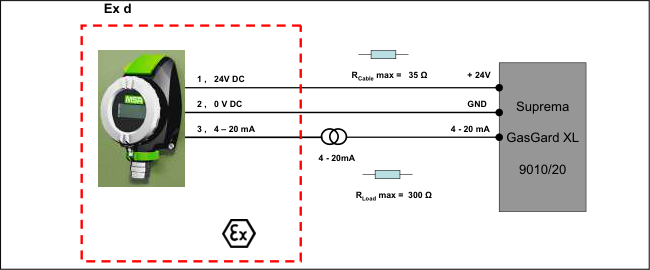

Рис. 5
3-проводное/4-проводное
подключение — PrimaX P
Питание (+) 24 В пост. тока
0 В пост. тока (−)
4—20 мА (сигнал)
Изолированная земля
страница исходного документа 15 из 68
PrimaX 15
Монтаж
RU

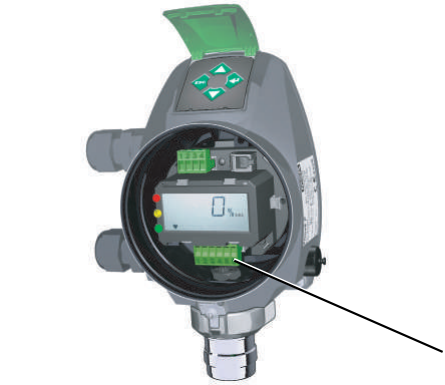

Электрическое соединение — PrimaX I
Разъем PrimaX I
Рис. 6
Разъем PrimaX I
PrimaX I
(1)
Снимите пластмассовую крышку.
Она крепится на 4 болтах.
(2)
Снимите 2-линейную клеммную колодку.
Она расположена за пластмассовой крышкой, над дисплеем.
(3)
Свинтите зажимную гайку с кабельной муфты.
(4)
Наденьте зажимную гайку на кабель.
(5)
Вставьте кабель для подключения в прибор.
(6)
Подсоедините кабель к разъему.
a) Используйте 2-жильный экранированный кабель.
(7)
Затяните зажимную гайку кабельной муфты, убедитесь, что кабель не может
перемещаться внутри кабельной муфты.
(8)
Установите на место пластмассовую крышку, затяните винты и зафиксируйте устройство
блокировки.
1
Питание (+), 24 В пост. тока
2
4—20 мА (сигнал)
Рис. 7
2-проводное соединение — PrimaX I
Источник питания (+)
4—20 мА (сигнал)
1 2
4 Эксплуатация
страница исходного документа 16 из 68
Проверка дисплея На дисплее появляются все сегменты. Примечание. На приборе PrimaX P также включаются все светодиоды, затем во время процедуры запуска мигает желтый светодиод. Версия программного обеспечения На дисплее выводится информация о версии прошивки. Датчик На дисплее выводится информация о настроенном типе датчика, работающем с данным анализатором, например: COMB (горючие), CO, H2S. Диапазон На дисплее показан диапазон измерения, предварительно заданный для газоанализатора, например: 100% НКПВ. Обратный отсчет Выводится обратный отсчет времени для установления стабильности датчика.
PrimaX 16
Эксплуатация
RU
4 Эксплуатация
Рис. 8
Общие сведения о дисплее
4.1

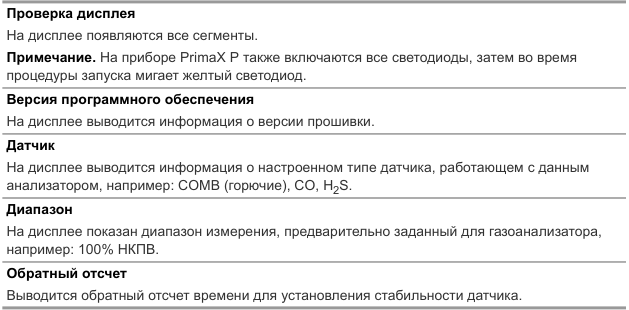

Запуск
Во время запуска выполняется самодиагностика и выходной сигнал устанавливается на ток
обслуживания (по умолчанию 3,0 мА). Отображается следующая информация:
Калибровка прибора выполняется на заводе-изготовителе. Прибор готов к установке сразу после поставки. Каждый прибор настраивается и калибруется только для одного определенного газа или пара.
1
Результат измерения / меню / размеры текста
5
Калибровка
2
Единицы измерения
6
Действующий сигнал (мигает)
3
LOC, индикация сигнала тревоги (необязательно)
7
Техническое обслуживание
4
Сигнал активного обмена данными
1
2
6
5
3
7
4
страница исходного документа 17 из 68

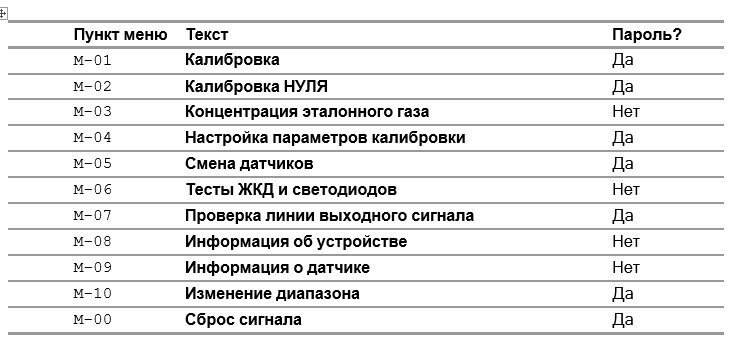

Пункт меню Текст Пароль? M-01 Калибровка Да M-02 Калибровка НУЛЯ Да M-03 Концентрация эталонного газа Нет M-04 Настройка параметров калибровки Да M-05 Смена датчиков Да M-06 Тесты ЖКД и светодиодов Нет M-07 Проверка линии выходного сигнала Да M-08 Информация об устройстве Нет M-09 Информация о датчике Нет M-10 Изменение диапазона Да
PrimaX 17
Эксплуатация
RU
4.2 Последовательность пунктов меню
Рис. 9
Клавиатура — рабочие кнопки
Для навигации по пунктам меню используется 4 кнопки.
В общем случае:
(1) Для получения доступа к последовательности пунктов меню нажмите кнопку ENTER. (2) Нажимайте кнопки «ВВЕРХ» или «ВНИЗ», пока на дисплее не отобразится нужное меню. (3) Для получения доступа к меню нажмите кнопку ENTER. (4) Для отмены процесса нажмите клавишу ESC. В следующей таблице перечислены пункты меню. Подробные описания приведены в главах 4.3 "Калибровка", 4.4 "Уход и информация" и 4.5 "Пароль".
Нормальная работа
После обратного отсчета выводится информация о концентрации газа (чнм, % об., % НКПВ, % UEG, мг/м3). Мигающий символ сердца указывает на нормальное состояние работоспособности.
1
Кнопка ESC
3
Кнопка ENTER
2
Кнопка «ВВЕРХ»
4
Кнопка «ВНИЗ»
1
4
2
3
страница исходного документа 18 из 68
Пункт меню Текст Пароль?
M-00 Сброс сигнала Да
Калибровка

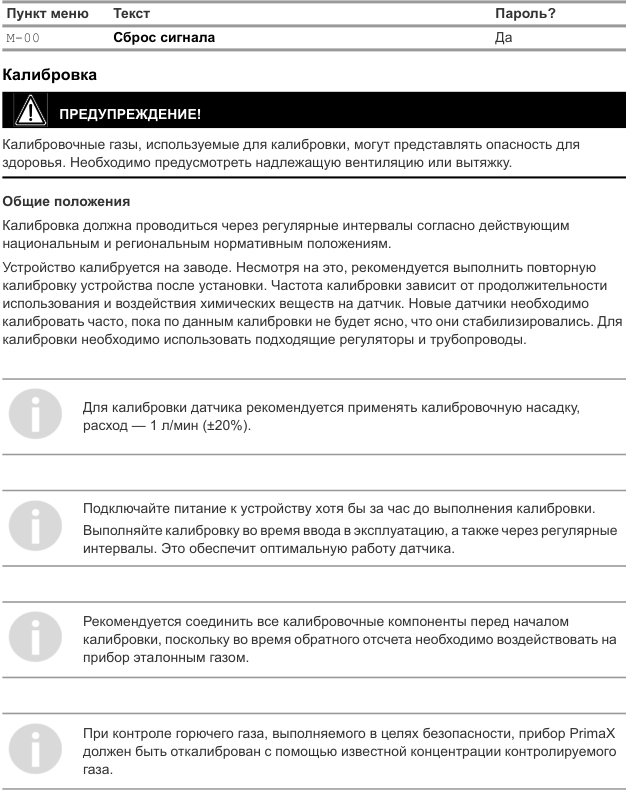

ПРЕДУПРЕЖДЕНИЕ!
Калибровочные газы, используемые для калибровки, могут представлять опасность для
здоровья. Необходимо предусмотреть надлежащую вентиляцию или вытяжку.
Общие положения
Калибровка должна проводиться через регулярные интервалы согласно действующим
национальным и региональным нормативным положениям.
Устройство калибруется на заводе. Несмотря на это, рекомендуется выполнить повторную
калибровку устройства после установки. Частота калибровки зависит от продолжительности
использования и воздействия химических веществ на датчик. Новые датчики необходимо
калибровать часто, пока по данным калибровки не будет ясно, что они стабилизировались. Для
калибровки необходимо использовать подходящие регуляторы и трубопроводы.
Для калибровки датчика рекомендуется применять калибровочную насадку,
расход — 1 л/мин (±20%).
Подключайте питание к устройству хотя бы за час до выполнения калибровки.
Выполняйте калибровку во время ввода в эксплуатацию, а также через регулярные
интервалы. Это обеспечит оптимальную работу датчика.
Рекомендуется соединить все калибровочные компоненты перед началом
калибровки, поскольку во время обратного отсчета необходимо воздействовать на
прибор эталонным газом.
При контроле горючего газа, выполняемого в целях безопасности, прибор PrimaX
должен быть откалиброван с помощью известной концентрации контролируемого
газа.PrimaX 18
Эксплуатация
RU
4.3

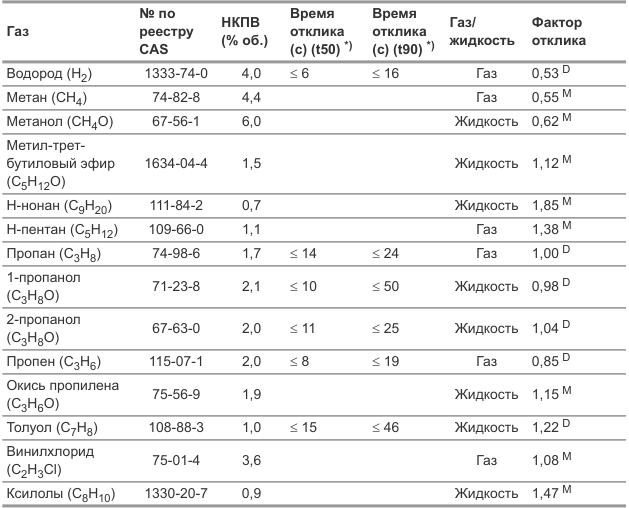

Нижние концентрационные пределы взрываемости (НКПВ) газов и паров в следующих примерах были взяты из стандарта EN 60079-20-1. Местные нормы могут устанавливать другие значения НКПВ; обязательно убедитесь, что используются правильные значения.
Рекомендуется выполнять установку нуля прибора PrimaX с помощью чистого воздуха, не содержащего горючего газа, и калибровочного газа с концентрацией около 50% диапазона измерений (горючие и токсичные газы) в воздухе, где будет контролироваться этот газ. Рекомендуемая концентрация калибровочного газа для кислорода составляет 50% от диапазона измерений, но для диапазона измерений 0—25% об. O2 можно выполнить калибровку прибора с помощью 20,9% об. O2.
страница исходного документа 19 из 68
PrimaX 19
Эксплуатация
RU
Пример калибровки для метанола
Процедура калибровки
Калибровку можно выполнять вручную или автоматически (→M-04).
Автоматическая калибровка (автоматическая): выводится обратный отсчет. После обратного отсчета происходит измерение и выведение величины на дисплей. Если значение стабильно, то текущее значение выбирается автоматически.
Ручная калибровка (ручная): отображается измеренное значение. Когда значение установится, нажмите ENTER, чтобы выбрать текущее значение.
Ожидание калибровочного газа
После начала любого шага калибровки необходимо применять калибровочный газ (нулевой или эталонный), пока шаг калибровки не будет завершен.
Шаги калибровки
(M-01) — калибровка с помощью НУЛЕВОГО и КАЛИБРОВОЧНОГО газа
(1)
Нажмите ENTER и выберите меню 1.
(2)
Нажмите кнопку ENTER.
(3)
Введите пароль (→глава 4.5 "Пароль").
(4)
Примените нулевой поверочный газ (синтетический воздух).
(5)
Дождитесь окончания обратного отсчета (автоматическая) или нажмите клавишу
ENTER (ручная).
На дисплее отобразится OK.
(6)
Подайте калибровочный газ.
(7)
Дождитесь окончания калибровки (автоматическая) или нажмите клавишу
ENTER (ручная).
На дисплее отобразится OK.
Начнется обратный отсчет времени бездействия. В это время калибровочный газ
будет удален, а ток выходного сигнала останется на уровне обслуживания.
(8)
Удалите газ во время обратного отсчета.
(M-01) — калибровка для кислорода
(1) Нажмите ENTER и выберите меню 1. (2) Нажмите кнопку ENTER.
Для кислорода калибровка нуля с помощью газа не требуется, она выполняется внутренне.
Концентрация метанола в используемом калибровочном газе = 3,5% об. Объемная концентрация метанола для 100% НКПВ = 6,0% об. Концентрация метанола в калибровочном газе в % НКПВ
3,5% об. CH4O x 100% НКПВ = 58,3% НКПВ 6,0% об. CH4O x
Процедуру калибровки можно отменить в любое время нажатием клавиши ESC. Будет использована предыдущая калибровка датчика.
страница исходного документа 20 из 68
PrimaX 20
Эксплуатация
RU
(3)
Введите пароль (→глава 4.5 "Пароль").
(4)
Подайте синтетический воздух.
(5)
Дождитесь окончания обратного отсчета (автоматическая) или нажмите клавишу
ENTER (ручная).
На дисплее отобразится OK.
(6)
После этого прибор переключается в режим измерений.
(M-02) — калибровка с помощью НУЛЕВОГО газа
(7)
Нажмите ENTER и выберите меню 2.
(8)
Нажмите кнопку ENTER.
(9)
Введите пароль (→глава 4.5 "Пароль").
(10)
Примените нулевой поверочный газ (синтетический воздух).
(11)
Дождитесь окончания калибровки (автоматическая) или нажмите клавишу
ENTER (ручная).
На дисплее отобразится OK.
(12)
После этого прибор переключается в режим измерений.
4.4
Уход и информация
(M-03) — индикация значения калибровочного газа
(1)
Нажмите ENTER и выберите меню 3.
(2)
Нажмите кнопку ENTER.
Выводится концентрация калибровочного газа.
(3)
Нажмите кнопку ENTER для возврата в меню или ESC для возврата в режим измерения.
(M-04) — настройка параметров калибровки
Это меню используется для установки концентрации калибровочного газа для калибровки чувствительности и времени обратного отсчета для всех калибровок.
(1) Нажмите ENTER и выберите меню 4. (2) Нажмите кнопку ENTER. (3) Введите пароль (→глава 4.5 "Пароль"). (4) Установите концентрацию калибровочного газа с помощью клавиш «ВВЕРХ» или «ВНИЗ». (5) Нажмите кнопку ENTER. (6) Установите время в секундах для обратного отсчета при калибровке нуля с помощью клавиши «ВВЕРХ» или «ВНИЗ». a) Примечание. Время = 0 → калибровка нуля (ручная), в противном случае прибор выполнит (автоматическую) калибровку. (7) Нажмите кнопку ENTER. (8) Установите время в секундах для обратного отсчета при калибровке чувствительности с помощью клавиши «ВВЕРХ» или «ВНИЗ». a) Примечание. Время = 0 → (ручная) калибровка чувствительности, в противном случае прибор выполнит (автоматическую) калибровку. (9) Нажмите кнопку ENTER. (10) Установите время в секундах для интервала бездействия при калибровке чувствительности с помощью клавиши «ВВЕРХ» или «ВНИЗ». (11) Нажмите кнопку ENTER.
(M-05) — смена датчиков
Это меню инициализирует первоначальную калибровку и сбрасывает счетчик ресурса датчика. С помощью данной функции датчики OX/TOX можно заменять при включенном питании (горячая замена).
страница исходного документа 21 из 68
Если подключен датчик (OX/TOX): Если подключен датчик COMB:
(1) Нажмите ENTER и выберите меню 5. (1) Нажмите ENTER и выберите меню 5.
(2) Нажмите кнопку ENTER. (2) Нажмите кнопку ENTER.
(3) Введите пароль (→глава 4.5 "Пароль"). (3) Введите пароль (→глава 4.5 "Пароль").
• Отображается символ песочных часов,
обозначающий временной интервал (не
более 15 мин), в это время можно
произвести горячую замену датчика, при
этом не возникнет код ошибки.
(5) Замените датчик во время этого (4) Выполните калибровку НУЛЯ и
интервала. ЧУВСТВИТЕЛЬНОСТИ (M-01).
(6) Нажмите клавишу ENTER или ESC для
запуска обратного отсчета работы.
(7) Выполните калибровку НУЛЯ,
ЧУВСТВИТЕЛЬНОСТИ или кислорода
(M-01).
Датчики, которые больше не нужны, следует утилизировать безвредным для
окружающей среды способом.PrimaX 21
Эксплуатация
RU
ПРЕДУПРЕЖДЕНИЕ!
Горячую замену нельзя производить для датчиков COMB.
С помощью данного меню можно заменять только датчики OX/TOX.
Для датчиков COMB с помощью данного меню инициализируется только первоначальная калибровка, также сбрасывается срок службы датчика.
(M-06) — проверка ЖКД/светодиодов
Проверка ЖКД и светодиодов (светодиоды используются только в модели PrimaX P). Будут отображаться все сегменты, светодиоды будут последовательно мигать.
(1) Нажмите ENTER и выберите меню 6. (2) Нажмите кнопку ENTER.
(M-07) — проверка линии выходного сигнала
В этом меню выполняется проверка линии выходного сигнала 4—20 мА.
(1)
Нажмите ENTER и выберите меню 7.
(2)
Нажмите кнопку ENTER.
(3)
Введите пароль (→глава 4.5 "Пароль").
Отображается значение в мА для проверки линии выходного сигнала (значение по
умолчанию = 12 мА).
(4)
Для изменения значения нажмите кнопку «ВВЕРХ» или «ВНИЗ».
(5)
Для начала проверки нажмите кнопку ENTER.
(6)
Нажмите кнопку ENTER для возврата в меню или ESC для возврата в режим измерения.
страница исходного документа 22 из 68
PrimaX 22
Эксплуатация
RU
(M-08) — информация о приборе
В этом меню выводится информация о приборе, т. е. тип газа, диапазон измерения, версия прошивки.
(1) Для прокрутки информации используйте кнопку ENTER.
(M-09) — информация о датчике
В этом меню показаны минимальная и максимальная измеренные концентрации газа, для сброса следует удерживать нажатой клавишу «ВВЕРХ» или «ВНИЗ».
Выводится срок службы датчика в месяцах с момента его замены (→M-05).
При подсоединенном датчике COMB или TOX в меню выводится время отклика (согласно расчетам при калибровке чувствительности).
Если датчик OX/TOX подключен, в данном меню выводится измеренное значение в мВ.
Если подключен датчик COMB, в данном меню отображаются напряжения анализатора (UD), компенсатора (UK) и дифференциальное напряжение (UX) в мВ.
(1) Для прокрутки информации используйте кнопку ENTER.
(M-10) — выбор диапазона
ПРЕДУПРЕЖДЕНИЕ!
Если диапазон изменился, следует проверить концентрацию калибровочного газа и выполнить калибровку устройства.
Данное меню позволяет устанавливать дополнительные диапазоны измерения для подключенных датчиков OX/TOX.
(1)
Нажмите ENTER и выберите меню 10.
(2)
Нажмите кнопку ENTER.
(3)
Введите пароль (→глава 4.5 "Пароль").
(4)
Используйте кнопки «ВВЕРХ» или «ВНИЗ» для выбора диапазона и (или) единиц
измерения (TOX: чнм, мг/м3; COMB: НКПВ, UEG).
(5)
Нажмите кнопку ENTER.
На дисплее отобразится OK.
Калибровка установлена на недопустимое значение, ток уровня обслуживания
подается до повторной калибровки.
(M-00) — сброс сигнализации
С помощью этого меню устанавливается LOC датчика горючих газов или сигнала тревоги. Отображается в меню только при заблокированном значении LOC или сигнале тревоги.
(1)
Нажмите ENTER и выберите меню 0.
(2)
Нажмите кнопку ENTER.
(3)
Введите пароль (→глава 4.5 "Пароль").
Сообщение об успешном выполнении подтверждает, что заблокированный сигнал
тревоги сброшен.
4.5
Пароль
Меню, которые должны изменяться только квалифицированными и уполномоченными
сотрудниками, заблокированы четырехзначным паролем.
Пароль по умолчанию: 0000.
страница исходного документа 23 из 68
Значения по умолчанию минимальное максимальное
Значение для датчика (например, CO =
калибровочного/ 60 чнм, H2S 10 чнм, O2 = 20,8% 10% диапазона 100% диапазона
эталонного газа об., горючие = 50% НКПВ)
Время калибровки
30 с 0 с 2000 с
нуля
Время калибровки
30 с 0 с 2000 с
чувствительности
Время бездействия
30 с 10 с 2000 с
после калибровки
Диапазон См. 6.4 "Список обнаруживаемых газов" список обнаруживаемых газов.
2 мА для
2-проводного
Проверка линии варианта
12 мА 22 мА
выходного сигнала 0 мА для
3/4-проводного
вариантаPrimaX 23
Эксплуатация
RU
После входа в меню пароля цифровые значения будут установлены слева направо:
(1)
Для изменения значения нажмите кнопку «ВВЕРХ» или «ВНИЗ».
Значение будет увеличиваться или уменьшаться.
(2)
Для перехода к следующей цифре нажмите кнопку ENTER.
С помощью кнопки ESC можно стереть одну последнюю цифру.
Если введены все четыре цифры, пароль вступит в силу.
4.6
Значения изменяемых параметров
4.7
Дополнительный модуль HART и реле
HART
Введение
"HART" — это аббревиатура от англ. "Highway Addressable Remote Transducer" (Магистральный адресуемый выносной датчик). В протоколе HART используется стандарт Bell 202 FSK (Frequency Shift Keying, частотная модуляция) для наложения цифровых коммуникационных сигналов низкого уровня поверх 4—20 мA.
Протокол HART предоставляет одновременно два коммуникационных канала: аналоговый сигнал 4—20 мA и цифровой сигнал. Сигнал 4—20 мA передает первичное измеренное значение (в случае использования полевого прибора) с помощью токовой петли 4—20 мA. Дополнительная информация об устройстве передается с помощью цифрового сигнала, который накладывается на аналоговый сигнал.
Датчик PrimaX совместим с форматом Фонда HART. Соответствующую информацию можно получить на веб-сайте http://www.hartcomm.org/
Устройство может поставляться с дополнительным модулем HART или модулем с HART и реле для сигнала тревоги и отказа. В нем используется протокол HART версии 7, с его помощью может выполняться обмен данными только с главными устройствами HART, поддерживающими версию 7 или выше.
Доступны также следующие функции HART:
калибровка НУЛЯ, ЧУВСТВИТЕЛЬНОСТИ / калибровка кислорода; калибровка НУЛЯ; замена датчиков; тест ЖКД/светодиода; проверка конца цикла; настройка диапазона; сброс сигнала тревоги; считывание всех данных измерений и информации.
страница исходного документа 24 из 68
PrimaX 24
Эксплуатация
RU
Электрический монтаж
Рис. 10
Разъемы HART

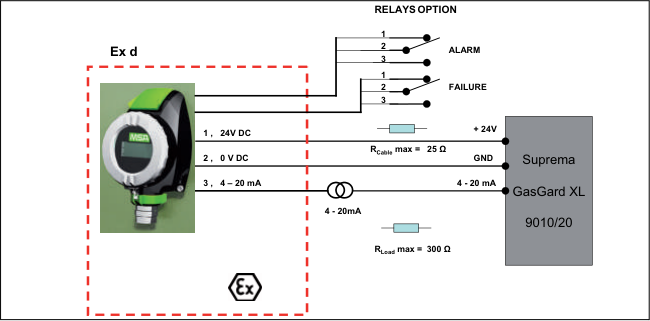

Сведения об электрических схемах →глава 10.6 "Электрические схемы".
Реле
Номинальная переключающая способность реле (активная нагрузка):
Рис. 11
Расположение реле
1
Дополнительный разъем HART
Сигнальное реле 2 A / 30 В пост. тока Реле отказа 2 A / 30 В пост. тока
1
Разъемы реле
1
1
страница исходного документа 25 из 68
PrimaX 25
Эксплуатация
RU
Рис. 12
Разъемы реле
4.8
Работа реле
Запуск
Если реле используются, сигнальный порог будет выведен при запуске
Последовательность пунктов меню
(M-11) — информация о реле
(1)
Нажмите ENTER и выберите меню 11.
(2)
Нажмите кнопку ENTER.
(3)
Для прокрутки информации используйте кнопку ENTER.
Отображение:
•
Сигнальный порог и, если сигнал включен, с повышающейся или падающей концентрацией
газа.
• Если сигнал должен быть заблокирован.
• Время задержки сигнального реле в секундах.
• Если сигнализационное реле «нормально под напряжением».
• Время задержки реле сбоя в секундах.
• Если реле отказа «нормально под напряжением».
(M-12) — настройка реле
(1) Нажмите ENTER и выберите меню 12. (2) Нажмите кнопку ENTER. (3) Введите пароль (→глава 4.5 "Пароль"). (4) Установите сигнальный порог с помощью кнопки «ВВЕРХ» или «ВНИЗ». (5) Нажмите кнопку ENTER. (6) Установите срабатывание сигнала тревоги при понижении или повышении концентрации газа с помощью кнопки «ВВЕРХ» или «ВНИЗ».
Сигнальное реле
Реле отказа
1
Нормально замкнутый, под напряжением
(NC)
1
Нормально замкнутый, под напряжением
(NC)
2
Общий (COM)
2
Общий (COM)
3
Нормально разомкнутый, под напряжением
(NO)
3
Нормально разомкнутый, под напряжением
(NO)

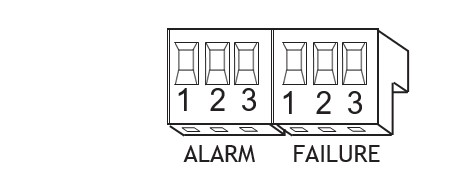

1 3 2 1 3 2
ALARM FAILURE
Пункт меню
Текст
Пароль?
M-11 Информация о реле Нет
M-12 Настройка реле Да
M-13 Проверка реле Да
страница исходного документа 26 из 68
Значения по умолчанию минимальное максимальное
30% диапазона
Сигнализационные пороги 5% диапазона 100% диапазона
(O2 = 20% об.)
Сигнализационное реле
«нормально под Да Да Нет
напряжением»
Сигнализация с фиксацией Да Да Нет
Уменьшение O2;
Направление изменения
увеличение Увеличение Уменьшение
сигнала тревоги
остального
Время задержки
0 с 0 с 600 с
сигнализации
Реле отказа «нормально под
Да Да Нет
напряжением»
Время задержки реле отказа 0 с 0 с 600 с
Настройки, необходимые для удовлетворения требований ATEX:
Фиксация сигнализации = да: выходной сигнал тревоги поддерживается
автоматически
Время задержки сигнализации = 0 с, нет задержки выходного сигнала
Реле отказа «нормально под напряжением» = даPrimaX 26
Эксплуатация
RU
(7) Нажмите кнопку ENTER. (8) Если требуется блокировка, выполните установку с помощью кнопки «ВВЕРХ» или «ВНИЗ». (9) Нажмите кнопку ENTER. (10) Установите задержку сигнального реле с помощью кнопки «ВВЕРХ» или «ВНИЗ». (11) Нажмите кнопку ENTER. (12) Установите для сигнального реле опцию «нормально под напряжением» с помощью кнопки «ВВЕРХ» или «ВНИЗ». (13) Нажмите кнопку ENTER. (14) Установите задержку реле сбоя с помощью кнопки «ВВЕРХ» или «ВНИЗ». (15) Нажмите кнопку ENTER. (16) Установите для реле отказа опцию «нормально под напряжением» с помощью кнопки «ВВЕРХ» или «ВНИЗ». (17) Нажмите кнопку ENTER.
(M-13) — проверка реле
(1) Нажмите ENTER и выберите меню 13. (2) Нажмите кнопку ENTER. (3) Введите пароль (→глава 4.5 "Пароль"). (4) Теперь реле переключены, их можно проверять. (5) Нажмите кнопку ENTER для возврата в меню или ESC для возврата в режим измерения.
Изменяемые параметры для реле
страница исходного документа 27 из 68
Сведения обо всех параметрах, которые можно изменять с помощью клавиатуры,
приведены в главе 4.6 "Значения изменяемых параметров".
Значения по умолчанию минимальное максимальное
Пароль 0000 0000 9999
Ярлык MSA - -
Описание PrimaX - -
Длинный ярлык - -
Сообщение - -
Включение LOC в случае горючих газов Включено Включено Отключено
В случае крайне высоких воспламеняемых концентраций > 100% НКПВ прибор
может заблокировать все выходы (LOC). Эту функцию следует использовать для
автономных применений в соответствии с требованиями ATEX.

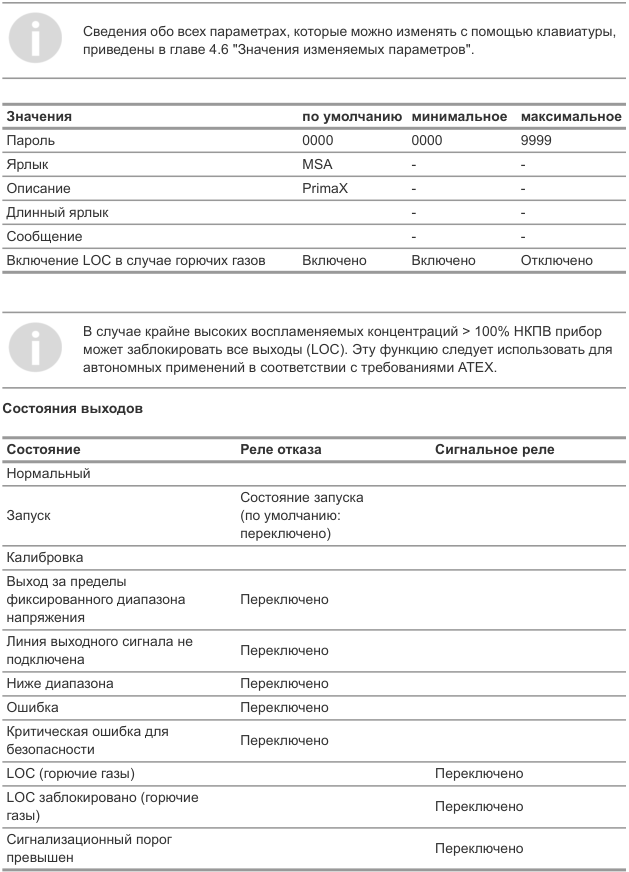

Состояния выходов
Состояние Реле отказа Сигнальное реле
Нормальный
Состояние запуска
Запуск (по умолчанию:
переключено)
Калибровка
Выход за пределы
фиксированного диапазона Переключено
напряжения
Линия выходного сигнала не
Переключено
подключена
Ниже диапазона Переключено
Ошибка Переключено
Критическая ошибка для
Переключено
безопасности
LOC (горючие газы) Переключено
LOC заблокировано (горючие
Переключено
газы)
Сигнализационный порог
Переключено
превышенPrimaX 27
Эксплуатация
RU
Изменяемые параметры с помощью HART
Переключено: состояние реле переключено с нормального состояния. Нормальное состояние можно установить на «под напряжением, если сигнал/сбой» или «не под напряжением, если
страница исходного документа 28 из 68
PrimaX 28
Эксплуатация
RU
сигнал/сбой». «Нормально не под напряжением, если сигнал/сбой» соответствует требованиям ATEX и SIL. В случае переключения реле прибор перейдет в нормальное состояние, если будет удалено связанное условие (сигнализация без фиксации и/или сбой). Дополнительную информацию о состояниях выходов см. в главе 10 "Приложение".
LOC: газоанализатор PrimaX подвергся воздействию высокой концентрации газа (выше НКПВ), и условия выхода за пределы измерения все еще продолжают существовать.
LOC заблокировано: газоанализатор PrimaX подвергся воздействию высокой концентрации газа (выше НКПВ), и существует вероятность, что условия выхода за пределы измерения продолжают существовать.
5 Техобслуживание
страница исходного документа 29 из 68
Перед заменой датчика необходимо включить режим смены датчиков. Это
обеспечивает необходимость калибровки датчика после замены и сброс счетчика
ресурса датчика. См. главу 4.2 "Последовательность пунктов меню" (M05).PrimaX 29
Техобслуживание
RU
5
Техобслуживание
5.1

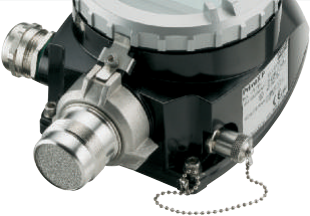

Замена датчиков
ОПАСНО!

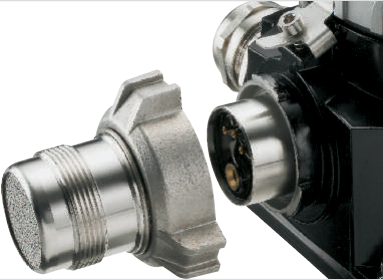

Осторожно снимите и вновь установите датчики, стараясь не повредить компоненты; несоблюдение этого требования может привести к нарушению условий взрыво- и искробезопасности изделия и неправильным показаниям, и пользователю, полагающемуся на данное изделие как средство защиты, грозит тяжелая травма или смерть.
Снимите устройство блокировки
(1) Отвинтите болт с углублением под ключ. (2) Снимите устройство блокировки.
Снимите байонетное соединение
(3) Поверните байонетное кольцо против часовой стрелки. (4) Снимите байонетное кольцо, потянув его вниз.
страница исходного документа 30 из 68
PrimaX 30
Техобслуживание
RU
Замените датчик
(5) Осторожно отсоедините датчик. (6) Осторожно вставьте новый датчик. (7) Установите на место байонетное кольцо. (8) Установите на место устройство блокировки.
6 Технические данные
страница исходного документа 31 из 68
PrimaX P PrimaX I
Пластмассовый корпус
Алюминиевый корпус
В искробезопасном
Взрывобезопасный
исполнении
Корпус Класс защиты от
Класс защиты от
проникновения загрязнений
проникновения загрязнений
IP 67
IP 66

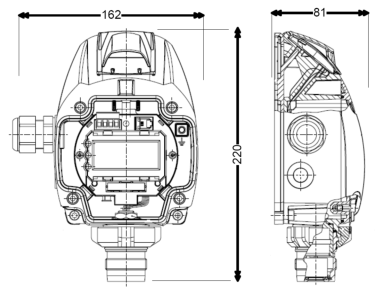

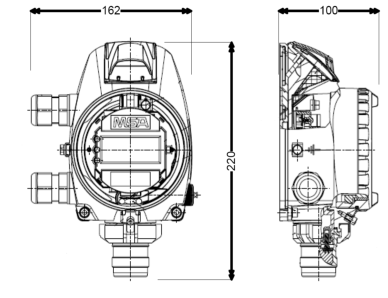

Размеры в мм

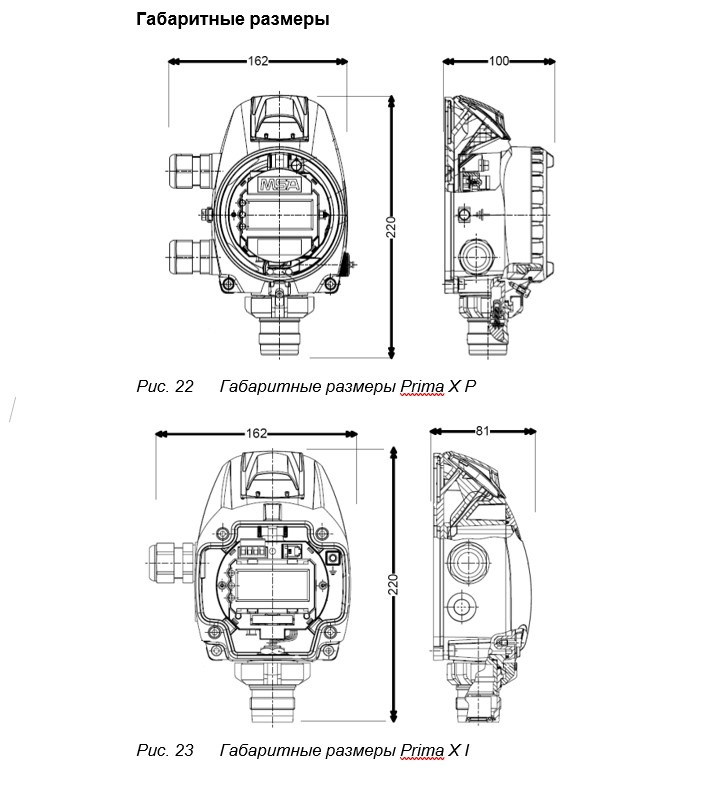

220 X 162 X 100 220 X 162 X 81
(высота X ширина X глубина)
Масса 1,6 кг 1,2 кг
Влажность от 15 до 90% отн. влажности от 15 до 90% отн. влажности
Источник питания 19,2—28,0 В 19,2—28,0 В
Энергопотребление 3 Вт 0,7 Вт
Температурный диапазон
от −40 до +70° C от −40 до +70° C
(прибор)
Температурный диапазон
См. датчик См. датчик
(датчик)
Выходной сигнал 4—20 мА 4—20 мА
HART (опция) Да Да
Реле (опция) Да Нет
Допуск выхода сигнала 1% 1%
Давление 80—120 кПа 80—120 кПа
Макс. сопротивление
300 Ом 300 Ом
нагрузки
Скорость воздуха 0—6 м/с 0—6 м/сPrimaX 31
Технические данные
RU
6
Технические данные
6.1
Технические характеристики
Методы измерения
Номинальная переключающая способность реле (активная нагрузка):
Частота обновления выходных сигналов
Кислород Электрохимический датчик Токсичные газы Электрохимический датчик Горючие газы Термокаталитический датчик
Сигнальное реле 2 A / 30 В пост. тока Реле отказа 2 A / 30 В пост. тока
Выходной сигнал 4—20 мА (аналоговый) 100 мс Тревога (светоиндикатор и реле) 100 мс Отказ (светоиндикатор и реле) 100 мс Дисплей (измеренное значение) 1 с Дисплей (тревога) 2100 мс
страница исходного документа 32 из 68
Поперечное Макс. длина при 24
Тип датчика
сечение В пост. тока
2
Датчики токсичных газов и кислорода с 1,0 мм 1960 м
выходным сигналом 4—20 мА (2-проводной датчик) 2
1,5 мм 2940 м
Без реле С реле
Каталитический датчик горючих газов с 2
1,0 мм 980 м 700 м
выходным сигналом 4—20 мА (3-проводной датчик)
2
1,5 мм 1470 м 1050 м
Без реле С реле
Датчики токсичных газов и кислорода с 2
1,0 мм 3920 м 2000 м
выходным сигналом 4—20 мА (3-проводной датчик)
2
1,5 мм 5880 м 3000 м
С реле
Каталитический датчик горючих газов с 2
1,0 мм 420 м
выходным сигналом 4—20 мА (4-проводной датчик)
2
1,5 мм 630 м
2
Датчики токсичных газов и кислорода с 1,0 мм 1848 м
выходным сигналом 4—20 мА (4-проводной датчик) 2
1,5 мм 2772 м
Рабочие характеристики
Горючие газы 95 с
Время прогрева
OX/TOX 36 с
от −40 до +70° C
Температура хранения
или температурный диапазон датчика
Список обнаруживаемых газов
Диапазон по Выбранный (-е) Температурный
Газ
умолчанию диапазон (ы) диапазон
Аммиак (NH3) 100 чнм 50 чнм от −20 до 40° C
Аммиак (NH3) 500 чнм 1000 чнм от −20 до 40° C
100 чнм
Угарный газ (СО) 200 чнм 500 чнм от −20 до 50° C
1000 чнм
Хлор (Cl2) 10 чнм 5 чнм от −20 до 40° C
Водород (H2) 1000 чнм - от −20 до 50° C
10 чнм
Хлористый водород (HCl) 30 чнм от −20 до 40° C
20 чнм
10 чнм
Циановодород (HCN) 30 чнм 20 чнм от −40 до 40° C
50 чнмPrimaX 32
Технические данные
RU
6.2
Длина и поперечное сечение кабелей
Максимальное сопротивление нагрузки для всех комбинаций составляет 300 Ом.
6.3
6.4
страница исходного документа 33 из 68

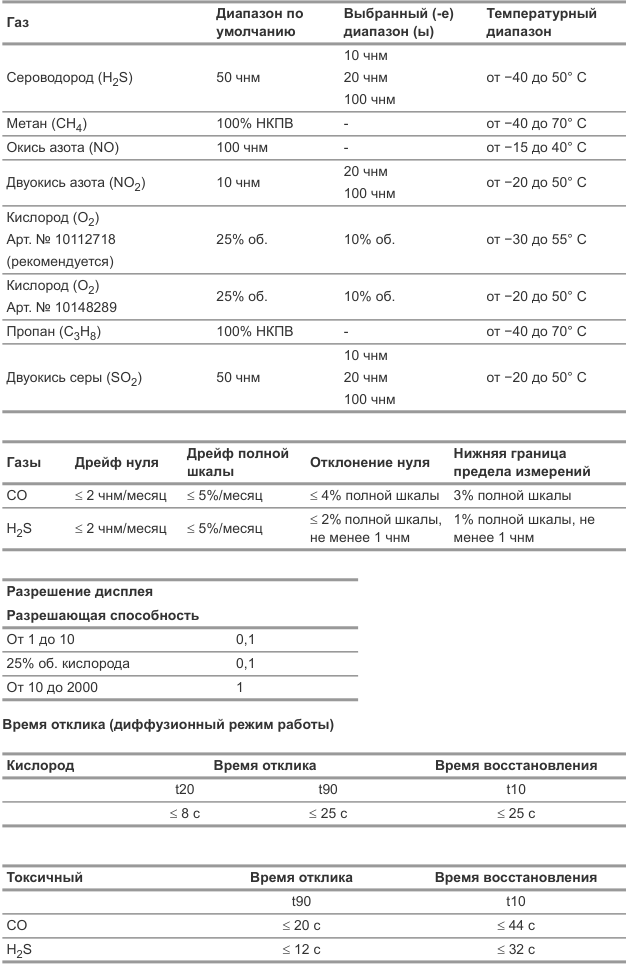

Диапазон по Выбранный (-е) Температурный
Газ
умолчанию диапазон (ы) диапазон
10 чнм
Сероводород (H2S) 50 чнм 20 чнм от −40 до 50° C
100 чнм
Метан (CH4) 100% НКПВ - от −40 до 70° C
Окись азота (NO) 100 чнм - от −15 до 40° C
20 чнм
Двуокись азота (NO2) 10 чнм от −20 до 50° C
100 чнм
Кислород (O2)
Арт. №10112718 25% об. 10% об. от −30 до 55° C
(рекомендуется)
Кислород (O2)
25% об. 10% об. от −20 до 50° C
Арт. №10148289
Пропан (C3H8) 100% НКПВ - от −40 до 70° C
10 чнм
Двуокись серы (SO2) 50 чнм 20 чнм от −20 до 50° C
100 чнм
Дрейф полной Нижняя граница
Газы Дрейф нуля Отклонение нуля
шкалы предела измерений
CO ≤2 чнм/месяц ≤5%/месяц ≤4% полной шкалы 3% полной шкалы
≤2% полной шкалы, 1% полной шкалы, не
H2S ≤2 чнм/месяц ≤5%/месяц
не менее 1 чнм менее 1 чнм
Разрешение дисплея
Разрешающая способность
От 1 до 10 0,1
25% об. кислорода 0,1
От 10 до 2000 1
Время отклика (диффузионный режим работы)
Кислород Время отклика Время восстановления
t20 t90 t10
≤8 с ≤25 с ≤25 с
Токсичный Время отклика Время восстановления
t90 t10
CO ≤20 с ≤44 с
H2S ≤12 с ≤32 сPrimaX 33
Технические данные
RU
страница исходного документа 34 из 68
Горючие газы Время отклика Время восстановления
t50 t90 t50 t10
Метан ≤10 с ≤18 с ≤10 с ≤18 с
Пропан ≤12 с ≤20 с ≤12 с ≤20 с
Горючие газы Время отклика Время восстановления
*) *) *) *)
t50 t90 t50 t10
1-этокси-2-пропанол ≤20 ≤48 ≤20 ≤48
Водород ≤10 ≤18 ≤10 ≤18
Метан ≤10 с ≤18 с ≤10 с ≤18 с
Пропан ≤12 с ≤20 с ≤12 с ≤20 с
*)
Время отклика с калибровочным колпачком и расходом 1 л/мин.
При использовании защитной крышки датчика время отклика возрастет до 60 с.
Реакция датчика на примеси
Коэффициент шума может отличаться в зависимости от датчика и ресурса.
Не рекомендуется выполнять калибровку по примесным газам, которые может
чувствовать датчик.
Данная таблица не является полной. Датчик может быть также чувствителен к другим
газам.
Датчик газа Примесь газа
Горючие газы Широкое разнообразие горючих газов и паров
20 чнм H2S
Аммиак (NH3) 100 чнм
2 чнм
30 чнм Cl2 200 чнм H2S 10 чнм NO2
Аммиак (NH ) 1000 чнм 5 чнм 120 чнм 6,5 чнм
3
200 чнм SO2
−20 чнм
100 чнм NO 100 чнм H2 100 чнм этанола
69 чнм 40 чнм 4 чнм
Угарный газ (СО)
100 чнм NO2
−5 чнмPrimaX 34
Технические данные
RU
6.5
страница исходного документа 35 из 68
Датчик газа Примесь газа
1 чнм Br2 2,4 чнм ClO2 20 чнм H2S
1 чнм 0,55 чнм 0,1 чнм
Хлор (Cl2)
10 чнм NO2 0,25 чнм O3
4,5 чнм 0,11 чнм
300 чнм CO 15 чнм H2S 35 чнм NO
< 60 чнм < 3 чнм 10 чнм
Водород (H2)
10 чнм HCN 100 чнм C2H4
3 чнм 80 чнм
0,2 чнм AsH3 5 чнм Cl2 20 чнм HCN
0,7 чнм < ±0,1 чнм 7 чнм
Хлористый водород 20 чнм H2S 100 чнм NO 10 чнм NO2
(HCl) 60 чнм 45 чнм < ±0,5 чнм
0,1 чнм PH3 20 чнм SO2
0,3 чнм 8 чнм
100 чнм NO 10 чнм NO2
Циановодород (HCN)
−5 чнм −7 чнм
100 чнм Cl2 100 чнм NO2 100 чнм NO
−9 чнм −21 чнм 1 чнм
Сероводород (H2S)
100 чнм HCN 100 чнм SO2
1 чнм 1 чнм
20 чнм HCN 10 чнм NO2 20 чнм SO2
Окись азота (NO)
5 чнм 3,5 чнм 6 чнм
50 чнм NO 20 чнм SO2 10 чнм Cl2
< −5 чнм < −15 чнм < 80 чнм
400 чнм H2 20 чнм H2S 400 чнм CO
< 0,1 чнм < −35 чнм < 0,1 чнм
Двуокись азота (NO2) 20 чнм NH 50 чнм C H 5 об. % CO
3 2 4 2
< 0,1 чнм < 0,1 чнм < 0,1 чнм
200 частиц на
миллиард O3
< 120 чнм
Кислород (O2) Нет данных
300 чнм CO 5 чнм NO2
Двуокись серы (SO2)
< 3 чнм −5 чнмPrimaX 35
Технические данные
RU
страница исходного документа 36 из 68
№ по Время Время
НКПВ Газ/ Фактор
Газ реестру отклика отклика
(% об.) *) *) жидкость отклика
CAS (с) (t50) (с) (t90)
Ацетальдегид M
75-07-0 4,0 Жидкость 0,64
(C2H4O)
Уксусная кислота M
64-19-7 4,0 Жидкость 1,51
(C2H4O2)
Уксусный ангидрид M
108-24-7 2,0 Жидкость 1,56
((CH3CO)2O)
D
Ацетон (C3H6O) 67-64-1 2,5 ≤9 ≤24 Жидкость 0,94
M
Ацетилен (C2H2) 74-86-2 2,3 Газ 0,76
Акрилонитрил M
107-13-1 2,8 Жидкость 0,75
(C3H3N)
Аллиловый спирт M
107-18-6 2,5 Жидкость 0,90
(C3H6O)
M
Аммиак (NH3) 7664-41-7 15,0 Газ 0,38
M
Бензол (C6H6) 71-43-2 1,2 Жидкость 1,21PrimaX 36
Технические данные
RU
6.6
Перечень горючих газов и паров, обнаруживаемых каталитическим датчиком
PrimaX P Арт. №10112716
Относительные факторы отклика контролируемых газов по сравнению с пропаном
Для газов и паров, приведенных в таблицах данной главы, была проведена проверка кривых отклика в соответствии со стандартом EN 60079-29-1:2007. Для веществ, НКПВ которых не приведены в стандарте EN 60079-20-1:2010, их значения были взяты из базы данных Chemsafe (компания Dechema, Франкфурт). В силу требований законодательства может быть обязательным использование других значений НКПВ. Настоятельно рекомендуется подвергать газоанализатор воздействию чистого воздуха при калибровке нуля, а также смеси целевого газа с воздухом с концентрацией около 50% НКПВ. Если невозможно выполнить калибровку с целевым газом, можно провести относительную калибровку с 0,85% об. пропана C3H8 в воздухе и воспользоваться данными для относительных факторов отклика, приведенных в таблице в настоящей главе. Эти данные действительны только для новых датчиков и, если не оговорено другое, относятся к температуре окружающей среды 20° C. При использовании газа сравнения для калибровки газоанализатора показания могут отличаться от концентрации целевого газа на величину до ±20%.
Пример относительной калибровки для 50% метанола:
(1) Относительный фактор отклика для метанола из таблицы = 0,62
(2) Концентрация пропана в используемом калибровочном газе
C3H8 = 0,89% об.
(3) Объемная концентрация пропана для 100% НКПВ = 1,7% об.
(4) Концентрация пропана в калибровочном газе в % НКПВ
= 0,89% об. C3H8 x 100% НКПВ
1,7% об. C3H8
= 52,4% НКПВ
(5) Калибровочное значение газоанализатора = 52,4% НКПВ x 0,62 = 32,5% НКПВ
страница исходного документа 37 из 68

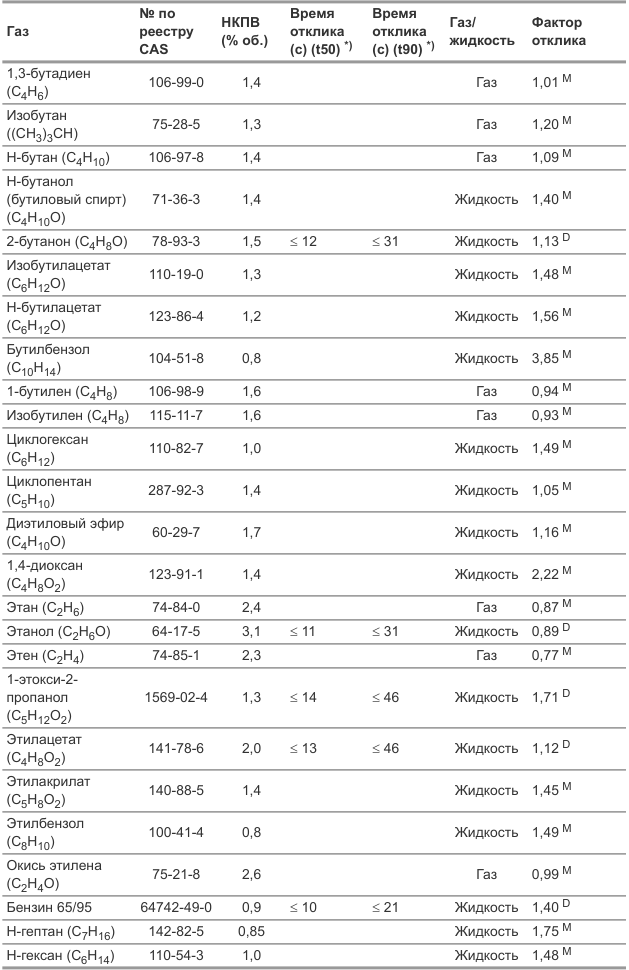

№ по Время Время
НКПВ Газ/ Фактор
Газ реестру отклика отклика
(% об.) *) *) жидкость отклика
CAS (с) (t50) (с) (t90)
1,3-бутадиен M
106-99-0 1,4 Газ 1,01
(C4H6)
Изобутан M
75-28-5 1,3 Газ 1,20
((CH3)3CH)
M
Н-бутан (C4H10) 106-97-8 1,4 Газ 1,09
Н-бутанол
M
(бутиловый спирт) 71-36-3 1,4 Жидкость 1,40
(C4H10O)
D
2-бутанон (C4H8O) 78-93-3 1,5 ≤12 ≤31 Жидкость 1,13
Изобутилацетат M
110-19-0 1,3 Жидкость 1,48
(C6H12O)
Н-бутилацетат M
123-86-4 1,2 Жидкость 1,56
(C6H12O)
Бутилбензол M
104-51-8 0,8 Жидкость 3,85
(C10H14)
M
1-бутилен (C4H8) 106-98-9 1,6 Газ 0,94
M
Изобутилен (C4H8) 115-11-7 1,6 Газ 0,93
Циклогексан M
110-82-7 1,0 Жидкость 1,49
(C6H12)
Циклопентан M
287-92-3 1,4 Жидкость 1,05
(C5H10)
Диэтиловый эфир M
60-29-7 1,7 Жидкость 1,16
(C4H10O)
1,4-диоксан M
123-91-1 1,4 Жидкость 2,22
(C4H8O2)
M
Этан (C2H6) 74-84-0 2,4 Газ 0,87
D
Этанол (C2H6O) 64-17-5 3,1 ≤11 ≤31 Жидкость 0,89
M
Этен (C2H4) 74-85-1 2,3 Газ 0,77
1-этокси-2-
D
пропанол 1569-02-4 1,3 ≤14 ≤46 Жидкость 1,71
(C5H12O2)
Этилацетат D
141-78-6 2,0 ≤13 ≤46 Жидкость 1,12
(C4H8O2)
Этилакрилат M
140-88-5 1,4 Жидкость 1,45
(C5H8O2)
Этилбензол M
100-41-4 0,8 Жидкость 1,49
(C8H10)
Окись этилена M
75-21-8 2,6 Газ 0,99
(C2H4O)
D
Бензин 65/95 64742-49-0 0,9 ≤10 ≤21 Жидкость 1,40
M
Н-гептан (C7H16) 142-82-5 0,85 Жидкость 1,75
M
Н-гексан (C6H14) 110-54-3 1,0 Жидкость 1,48PrimaX 37
Технические данные
RU
страница исходного документа 38 из 68
№ по Время Время
НКПВ Газ/ Фактор
Газ реестру отклика отклика
(% об.) *) *) жидкость отклика
CAS (с) (t50) (с) (t90)
D
Водород (H2) 1333-74-0 4,0 ≤6 ≤16 Газ 0,53
M
Метан (CH4) 74-82-8 4,4 Газ 0,55
M
Метанол (CH4O) 67-56-1 6,0 Жидкость 0,62
Метил-трет-
M
бутиловый эфир 1634-04-4 1,5 Жидкость 1,12
(C5H12O)
M
Н-нонан (C9H20) 111-84-2 0,7 Жидкость 1,85
M
Н-пентан (C5H12) 109-66-0 1,1 Газ 1,38
D
Пропан (C3H8) 74-98-6 1,7 ≤14 ≤24 Газ 1,00
1-пропанол D
71-23-8 2,1 ≤10 ≤50 Жидкость 0,98
(C3H8O)
2-пропанол D
67-63-0 2,0 ≤11 ≤25 Жидкость 1,04
(C3H8O)
D
Пропен (C3H6) 115-07-1 2,0 ≤8 ≤19 Газ 0,85
Окись пропилена M
75-56-9 1,9 Жидкость 1,15
(C3H6O)
D
Толуол (C7H8) 108-88-3 1,0 ≤15 ≤46 Жидкость 1,22
Винилхлорид M
75-01-4 3,6 Газ 1,08
(C2H3Cl)
M
Ксилолы (C8H10) 1330-20-7 0,9 Жидкость 1,47PrimaX 38
Технические данные
RU
Все коэффициенты отклика относятся к пропану (измерения при 50% НПКВ, 0,85% об.).
* Времена отклика указаны для использования проточного переходника с расходом газа 1 л/мин.
D Коэффициент чувствительности, определенный в испытательном центре DEKRA EXAM.
M Коэффициент чувствительности, определенный компанией MSA (не включен в сертификат EC на проведение типовых испытаний BVS 10 ATEX E 009 X).
7 Сертификации и аттестация
страница исходного документа 39 из 68
PrimaX 39
Сертификации и аттестация
RU
7
Сертификации и аттестация
7.1
Маркировка, сертификаты и аттестаты согласно Директиве 2014/34/EC (ATEX)
и государственным стандартам
PrimaX P
Производитель:
MSA Europe GmbH
Schlüsselstr.12
CH - 8645 Rapperswil-Jona
Изделие: PrimaX P
Сертификат соответствия ЕС на проведение типовых испытаний:
BVS 10 ATEX E009 X
Стандарты: EN 60079-0:2012 + A11:2013, EN 60079-1:2014,
EN 60079-11:2012, EN 60079-31:2014
Характеристики: EN 60079-29-1:2007, EN 50104:2010, EN 50271:2010
Газ:
Диапазон измерения: 0—100% НПКВ
Метан, пропан, 2-бутанон, ацетон, этанол, этилацетат, (ТВС-) стандартный технический спирт 65/95, 2-пропанол, пропен, толуол, водород, 1-этокси-2-пропанол (40° C)
Кислород: 0—10% об., 0—25% об.
Другие газы: PFG 11 G 001: EN 45544-1:1999; EN 45544-2:1999 Токсичные: H2S: 0—20 чнм; 0—100 чнм; CO: 0—100 чнм; 0—1000 чнм
Маркировка: Prima X P Um = 60 В пост. тока
Главный корпус I 2G Ex db ia (ia) IIC T4/T6 Gb II 2D Ex tb ia (ia) IIIC T130° C / T85° C Db IP 67 T4 −40° C ≤ Ta ≤ +70° C, T6 −40° C ≤ Ta ≤ +40° C T130° C −40° C ≤ Ta ≤ +70° C, T85° C −40° C ≤ Ta ≤ +40° C
Prima X
Датчик горючих газов Ex db IIC T4/T6 Gb Ex tb IIIC T130° C / T85° C Db IP 67 T4 −40° C ≤ Ta ≤ +70° C, T6 −40° C ≤ Ta ≤ +40° T130° C −40° C ≤ Ta ≤+70° C, T85° C −40° C ≤ Ta ≤ +40° C Prima X
Датчик кислорода / токсичных газов
страница исходного документа 40 из 68
PrimaX 40
Сертификации и аттестация
RU
Специальные условия для безопасного использования
• Не открывать прибор, когда он под напряжением.
• При монтаже в условиях запыленности следует соблюдать условия установки, указанные в стандарте EN 60079-31.
• Необходимо избегать интенсивных процессов накопления статического заряда на табличке.
• Ширина взрывобезопасных соединений настоящего прибора частично больше, а зазоры частично меньше, чем значения, указанные в таблице 2 стандарта EN 60079-1:2014. По вопросам, связанным с техническим обслуживанием и ремонтом, обращайтесь к производителю.
В случае использования датчиков взрывоопасных газов PrimaX Ex все приборы типа PrimaX P соответствуют температурному классу T6/T85° C и диапазону температур окружающей среды −40° C ≤ Ta ≤ +40° C или температурному классу T4/T130° C и диапазону температур окружающей среды −40° C ≤ Ta ≤ +70° C.
В случае использования датчиков кислорода и токсических газов PrimaX Ox-Tox все приборы типа PrimaX P соответствуют температурному классу T4/T130° C и диапазону температур окружающей среды −40° C ≤ Ta ≤ +70° C.
Избегайте образования электростатических зарядов на временных калибровочных колпачках.
Кабельная муфта
• M25 x 1,5; крутящий момент 8—12 Нм; следует использовать только варианты для газа и пыльных условий, сертифицированные ATEX.
• Трубная резьба NPT ¾"- 14; необходимо обеспечить уплотнение двумя слоями тефлоновой ленты в соответствии с указаниями поставщика NPT; после снятия при повторной установке необходимо использовать новую тефлоновую ленту; следует использовать только варианты, сертифицированные ATEX для газа и пыльных условий.
Интерфейс HART является предметом настоящего сертификата на проведение типовых испытаний только в отношении обслуживания и параметризации.
В случае использования модуля HART/реле сигнал тревоги должен быть фиксирующимся.
Если прибор с датчиком горючих газов подвергается действию вибраций, необходимо через достаточно короткие интервалы выполнять калибровку, пока не будет доказано, что вибрации не оказали влияния на прибор.
Если датчик подвергался воздействию газа, концентрация которого превышает диапазон измерений, его следует немедленно откалибровать и (или) настроить, независимо от периодичности выполнения калибровок. В случае настройки необходимо провести повторную проверку чувствительности датчика через 24 часа.
Ex ia IIC T4 Gb
Ex ia IIIC T135° C Db IP 67
−40° C ≤ Ta ≤ +70° C
Опции Модульный разъем HART, только для временного подключения искрозащищенного полевого коммуникатора HART Po ≤ 200 мВт, Uo ≤ 2,7 В, I0 ≤ 137 мА, Lo ≤ 10 мкГн, Co ≤ 1 нФ
Pi ≤ 5 мВт, Ui ≤ 5 В, Ii ≤ 1 мА, Li = 0, Ci = 0
Реле: переключающее напряжение = 30 В пост. тока; переключающий ток = 2 А пост. тока
Уведомление о прохождении контроля качества: 0158
Год выпуска: см. паспортную табличку Серийный номер: см. паспортную табличку
страница исходного документа 41 из 68
PrimaX 41
Сертификации и аттестация
RU
PrimaX I
Специальные условия для безопасного применения
Не разрешается открывать крышку клавиатуры при использовании в зонах, для которых необходим уровень защиты оборудования Ga, группа IIC.
Избегайте образования электростатических зарядов на временных калибровочных колпачках.
Производитель:
MSA Europe GmbH
Schlüsselstrasse 12
CH-8645 Rapperswil-Jona,
Изделие: PrimaX I
Сертификат соответствия ЕС на проведение типовых испытаний: BVS 10 ATEX E009 X
Стандарты: EN 60079-0:2012 + A11:2013, EN 60079-11:2012
Характеристики EN 50104:2010, EN 50271:2010
Газ: Кислород: 0—10% об., 0—25% об.
Другие газы: PFG 11 G 001: EN 45544-1:1999; EN 45544-2:1999
Токсичные: H2S: 0—20 чнм; 0—100 чнм; CO: 0—100 чнм; 0—1000 чнм
Маркировка: Prima X I II 1G Ex ia IIC T4 Ga
−40° C ≤ Ta ≤ +70° C
II 2D Ex ia IIIB T135° C Db
−40° C ≤ Ta ≤ +40° C
Pi ≤ 700 мВт, Ui ≤ 28 В, Ii ≤ 100 мА, Li = 0, Ci = 0
Опции Модульный разъем HART, только для временного подключения искрозащищенного полевого коммуникатора HART Po ≤ 700 мВт, Uo ≤ 28 В, I0 ≤ 100 мА, Lo ≤ 10 мкГн, Co ≤ 1 нФ
Pi ≤ 5 мВт, Ui ≤ 5 В, Ii ≤ 1 мА, Li = 0, Ci = 0
Уведомление о прохождении контроля качества: 0158
Год выпуска: см. паспортную табличку Серийный номер: см. паспортную табличку
страница исходного документа 42 из 68
PrimaX 42
Сертификации и аттестация
RU
7.2
Маркировка и сертификаты соответствуют IECEx
PrimaX P
Производитель:
MSA Europe GmbH
Schlüsselstrasse 12
CH-8645 Rapperswil-Jona,
Изделие: PrimaX P
Сертификат соответствия МЭК на проведение типовых испытаний: IECEx BVS 10.0043 X
Стандарты: IEC 60079-0:2011, IEC 60079-1:2014,
IEC 60079-11:2011, IEC 60079-31:2013
Характеристики: нет
Газ: указан в руководстве
Маркировка: Prima X P
Главный корпус Um = 60 В пост. тока Ex db ia (ia) IIC T4/T6 Gb
Ex tb ia (ia) IIIC T130° C / T85° C Db IP 67
T4 −40° C ≤ Ta ≤ +70° C, T6 −40° C ≤ Ta ≤ +40° C
T130° C −40° C ≤ Ta ≤ +70° C, T85° C −40° C ≤ Ta ≤ +40° C
Prima X
Датчик горючих газов Ex db IIC T4/T6 Gb
Ex tb IIIC T130° C / T85° C Db IP 67
T4 −40° C ≤ Ta ≤ +70° C, T6 −40° C ≤ Ta ≤ +40° C
T130° C −40° C ≤ Ta ≤ +70° C, T85° C −40° C ≤ Ta ≤ +40° C Prima X
Датчик кислорода / токсичных газов Ex d ia IIC T4 Gb
Ex ia IIIC T130° C Db IP 67
−40° C ≤ Ta ≤ +70° C
Опции Модульный разъем HART, только для временного подключения искрозащищенного полевого коммуникатора HART Po ≤ 185 мВт, Uo ≤ 2,7 В, I0 ≤ 137 мА, Lo ≤ 10 мкГн, Co ≤1 нФ, Pi ≤ 5 мВт, Ui ≤ 5 В, Ii ≤ 1 мА, Li = 0, Ci = 0
Реле: переключающее напряжение: 30 В пост. тока;
переключающий ток: 2 А пост. тока
страница исходного документа 43 из 68
PrimaX 43
Сертификации и аттестация
RU
Специальные условия для безопасного применения
• Не открывать прибор, когда он под напряжением.
• В пыльных условиях нужно рассматривать условия установки в соответствии со стандартом EN 60079-31.
• Необходимо избегать интенсивных процессов накопления статического заряда на табличке.
• Ширина взрывобезопасных соединений настоящего прибора частично больше, а зазоры частично меньше, чем значения, указанные в таблице 2 стандарта EN 60079-1:2014. По вопросам, связанным с техническим обслуживанием и ремонтом, обращайтесь к производителю.
В случае использования датчиков взрывоопасных газов PrimaX Ex все приборы типа PrimaX P соответствуют температурному классу T6/T85° C и диапазону температур окружающей среды −40° C ≤ Ta ≤ +40° C или температурному классу T4/T130° C и диапазону температур окружающей среды −40° C ≤ Ta ≤ +70° C.
В случае использования датчиков кислорода и токсических газов PrimaX Ox-Tox все приборы типа PrimaX P соответствуют температурному классу T4/T130° C и диапазону температур окружающей среды −40° C ≤ Ta ≤ +70° C.
Избегайте образования электростатических зарядов на временных калибровочных колпачках.
Кабельная муфта: M25 x 1,5; крутящий момент 8—12 Нм; следует использовать только варианты для газа и пыльных условий, сертифицированные ATEX.
Трубная резьба NPT ¾"- 14; необходимо обеспечить уплотнение двумя слоями тефлоновой ленты в соответствии с указаниями поставщика NPT; после снятия при повторной установке необходимо использовать новую тефлоновую ленту; следует использовать только варианты, сертифицированные ATEX для газа и пыльных условий.
Уведомление о прохождении контроля качества: 0158 Год выпуска: см. паспортную табличку Серийный номер: см. паспортную табличку
страница исходного документа 44 из 68
PrimaX 44
Сертификации и аттестация
RU
PrimaX I
Специальные условия для безопасного применения
• Не разрешается открывать крышку клавиатуры при использовании в зонах категории 1G, группы IIC.
• Избегайте образования электростатических зарядов на временных калибровочных колпачках.
Производитель:
MSA Europe GmbH
Schlüsselstrasse 12
CH-8645 Rapperswil-Jona,
Изделие: PrimaX I
Сертификат соответствия МЭК на проведение типовых испытаний: IECEx BVS 10. 0043 X
Стандарты: IEC 60079-0:2011, IEC 60079-11:2011
Характеристики: нет
Газ: указан в руководстве
Маркировка: Prima X I Ex ia IIC T4 Ga
−40° C ≤ Ta ≤ +70° C
Ex ia IIIB T130° C Db
−40° C ≤ Ta ≤ +40° C
Pi ≤ 700 мВт, Ui ≤ 28 В, Ii ≤ 100 мА, Li = 0, Ci = 0
Опции Модульный разъем HART, только для временного подключения искрозащищенного полевого коммуникатора HART Po ≤ 700 мВт, Uo ≤ 28 В, I0 ≤ 100 мА, Lo ≤ 10 мкГн, Co ≤ 1 нФ
Pi ≤ 5 мВт, Ui ≤ 5 В, Ii ≤ 1 мА, Li = 0, Ci = 0
Уведомление о прохождении контроля качества: 0158
Год выпуска: см. паспортную табличку Серийный номер: см. паспортную табличку
страница исходного документа 45 из 68
Тип B
Конструкция 1оо1 (один из одного) или 1оо2 (один из двух)
HFT (от англ. Hardware Fault Tolerance —
0 или 1
отказоустойчивость оборудования)
PFD, PFH, SFF См. таблицу
λtot, λD, λDU, λDD См. таблицу
MTTR (от англ. Mean Time To Repair —
72 ч
средняя наработка до ремонта)
T1 16 недель (период проверки надежности)
SIL1 SIL2 SIL3
LDM HDM LDM HDM LDM HDM
Конструкция 1oo1 X X X
Конструкция 1oo2 X X X X X XPrimaX 45
Сертификации и аттестация
RU
7.3
Специальные условия для безопасного применения согласно ATEX или SIL
Связанные с безопасностью параметры газовых датчиков
Возможные конструкции и достижимые классы безопасности эксплуатации
оборудования SIL
В следующей таблице указано, какую конструкцию необходимо выбрать для выполнения требований конкретного SIL.
LDM = режим с низкими требованиями
HDM = режим с высокими требованиями или непрерывный
В зависимости от выбранной конфигурации и версии датчика следует принимать во внимание следующие связанные с безопасностью параметры при внедрении контура безопасности:
Общие условия безопасного использования:
• Необходимо соблюдать рекомендации по применению и ограничения, приведенные в данном руководстве. Калибровка и техническое обслуживание должны проводиться в соответствии с региональными и национальным нормами.
• Неисправный датчик следует починить в течение 72 часов.
• Не разрешается использовать интерфейс HART® для передачи данных, имеющих отношение к безопасности.
• Условия срабатывания сигнализации датчика должны периодически проверяться вместе с проведением типовых проверок с калибровкой газом.
• Реле при нормальных условиях должны быть под напряжением.
• Контакты реле должны быть защищены с помощью предохранителя, номинал которого составляет 0,6 от номинального тока контакта реле.
• Контакты реле отказа должны безопасно обрабатываться с целью вывода предупреждений, когда канал 4–20 мА не используется для условия срабатывания сигнализации.
• Испытания выходного сигнала 4–20 мА и условий срабатываний сигнализаций и испытания сигнализационных реле и реле отказа, светодиодов и дисплея должны проводиться во время каждого этапа калибровки.
страница исходного документа 46 из 68
PrimaX 46
Сертификации и аттестация
RU
• Подключенный контроллер должен отслеживать ток сигнала 4–20 мА на значения менее 4мА и выше 20 мА.
• Для правильного использования датчика горючих газов необходима минимальная концентрация кислорода, равная 10% об.
• Следует избегать воздействия каталитических ядов на датчик горючих газов.
• Проверка работоспособности и (или) калибровка должна выполняться для полной системы.
• Визуальную проверку следует проводить ежемесячно.
• Проверку системы следует проводить ежегодно.
• В качестве калибровочного газа должен использоваться тот же газ, который используется для измерений. Концентрация калибровочного газа должна быть в середине диапазона измерений.
• Для нулевого газа следует использовать синтетический газ.
• Следует провести настройку при следующих условиях:
разность в нуле > +/- 5 % UEG
разность по чувствительности > +/- 20 % номинального значения
• Если калибровка находится в пределах установленных допусков, интервал между калибровками можно удвоить.
• Максимальный интервал между калибровками равен 16 неделям.
• Если в процессе эксплуатации чувствительность датчика уменьшилась более, чем на 50 % по сравнению с исходной, его следует заменить.
• Если датчик подвергался воздействию концентрации газа, превышающей диапазон измерений, его следует немедленно откалибровать и (или) настроить, независимо от интервала между калибровками. В случае настройки необходимо провести повторную проверку чувствительности датчика через 24 часа.
• Если невозможно избежать присутствия в воздухе каких-либо каталитических ядов, которых следует избегать датчику горючих газов, необходимо существенно сократить интервал между калибровками.
Особые условия для SIL 2
• Использование датчиков в режиме с высокими требованиями или непрерывном режиме допускается только конструкции 1002.
• Выходные сигналы датчиков (линии 4-20 мА и контакты реле) необходимо отслеживать на предмет отклонений.
Особые условия для SIL 3
• Использование датчиков допускается только в конструкции 1oo2.
• Выходные сигналы датчиков (линии 4-20 мА и контакты реле) необходимо отслеживать на предмет отклонений.
страница исходного документа 47 из 68
Aprobări
MSA

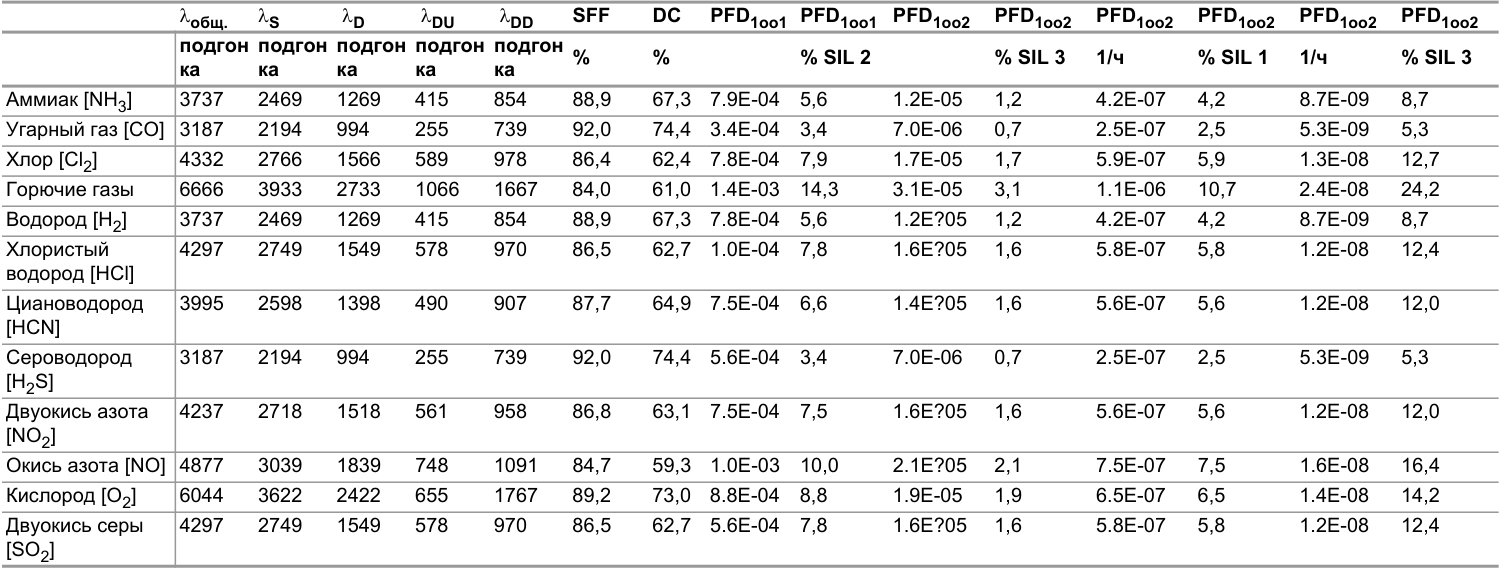

λобщ. λS λD λDU λDD SFF DC PFD1oo1 PFD1oo1 PFD1oo2 PFD1oo2 PFD1oo2 PFD1oo2 PFD1oo2 PFD1oo2
подгон подгон подгон подгон подгон
% % % SIL 2 % SIL 3 1/ч % SIL 1 1/ч % SIL 3
ка ка ка ка ка
Аммиак [NH3] 3737 2469 1269 415 854 88,9 67,3 7.9E-04 5,6 1.2E-05 1,2 4.2E-07 4,2 8.7E-09 8,7
Угарный газ [СО] 3187 2194 994 255 739 92,0 74,4 3.4E-04 3,4 7.0E-06 0,7 2.5E-07 2,5 5.3E-09 5,3
Хлор [Cl2] 4332 2766 1566 589 978 86,4 62,4 7.8E-04 7,9 1.7E-05 1,7 5.9E-07 5,9 1.3E-08 12,7
Горючие газы 6666 3933 2733 1066 1667 84,0 61,0 1.4E-03 14,3 3.1E-05 3,1 1.1E-06 10,7 2.4E-08 24,2
Водород [H2] 3737 2469 1269 415 854 88,9 67,3 7.8E-04 5,6 1.2E?05 1,2 4.2E-07 4,2 8.7E-09 8,7
Хлористый 4297 2749 1549 578 970 86,5 62,7 1.0E-04 7,8 1.6E?05 1,6 5.8E-07 5,8 1.2E-08 12,4
водород [HCl]
Циановодород 3995 2598 1398 490 907 87,7 64,9 7.5E-04 6,6 1.4E?05 1,6 5.6E-07 5,6 1.2E-08 12,0
[HCN]
Сероводород 3187 2194 994 255 739 92,0 74,4 5.6E-04 3,4 7.0E-06 0,7 2.5E-07 2,5 5.3E-09 5,3
[H2S]
Двуокись азота 4237 2718 1518 561 958 86,8 63,1 7.5E-04 7,5 1.6E?05 1,6 5.6E-07 5,6 1.2E-08 12,0
[NO2]
Окись азота [NO] 4877 3039 1839 748 1091 84,7 59,3 1.0E-03 10,0 2.1E?05 2,1 7.5E-07 7,5 1.6E-08 16,4
Кислород [O2] 6044 3622 2422 655 1767 89,2 73,0 8.8E-04 8,8 1.9E-05 1,9 6.5E-07 6,5 1.4E-08 14,2
Двуокись серы 4297 2749 1549 578 970 86,5 62,7 5.6E-04 7,8 1.6E?05 1,6 5.8E-07 5,8 1.2E-08 12,4
[SO2]PrimaX 49
7.4 Параметры безопасности (40° C)
При использовании с реле
страница исходного документа 48 из 68
Aprobări
MSA

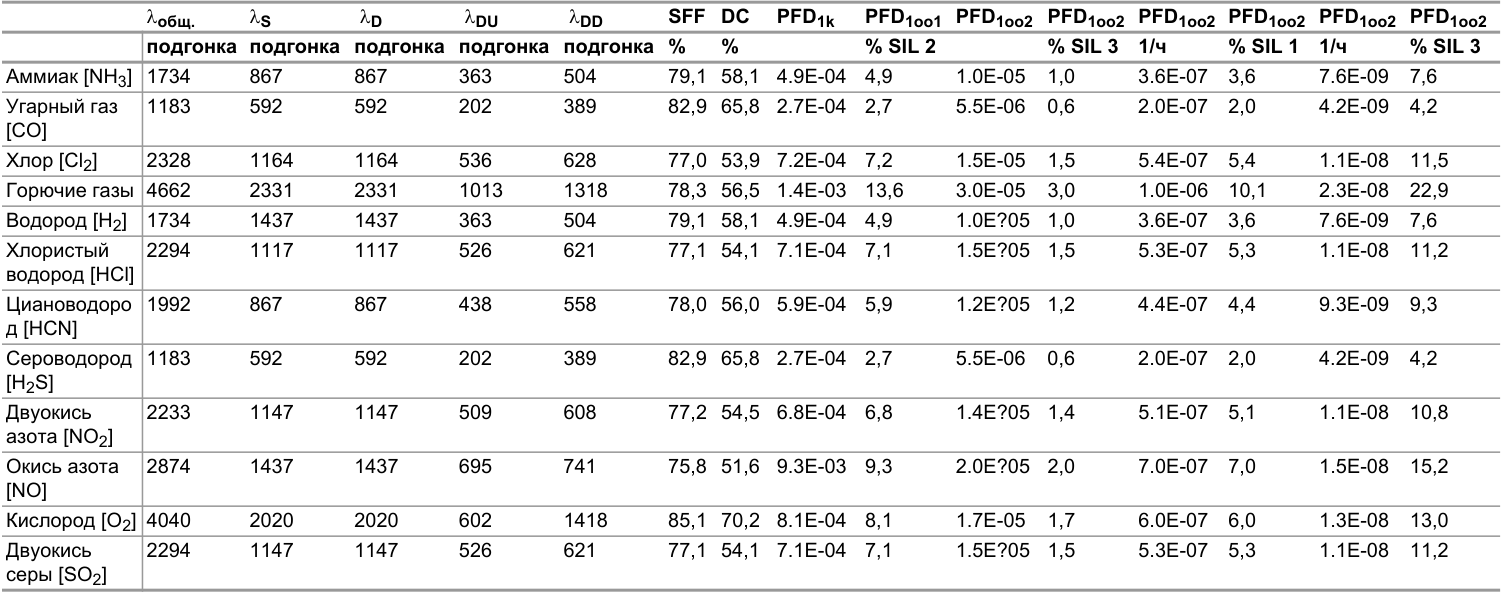

λобщ. λS λD λDU λDD SFF DC PFD1k PFD1oo1 PFD1oo2 PFD1oo2 PFD1oo2 PFD1oo2 PFD1oo2 PFD1oo2
подгонка подгонка подгонка подгонка подгонка % % % SIL 2 % SIL 3 1/ч % SIL 1 1/ч % SIL 3
Аммиак [NH3] 1734 867 867 363 504 79,1 58,1 4.9E-04 4,9 1.0E-05 1,0 3.6E-07 3,6 7.6E-09 7,6
Угарный газ 1183 592 592 202 389 82,9 65,8 2.7E-04 2,7 5.5E-06 0,6 2.0E-07 2,0 4.2E-09 4,2
[СО]
Хлор [Cl2] 2328 1164 1164 536 628 77,0 53,9 7.2E-04 7,2 1.5E-05 1,5 5.4E-07 5,4 1.1E-08 11,5
Горючие газы 4662 2331 2331 1013 1318 78,3 56,5 1.4E-03 13,6 3.0E-05 3,0 1.0E-06 10,1 2.3E-08 22,9
Водород [H2] 1734 1437 1437 363 504 79,1 58,1 4.9E-04 4,9 1.0E?05 1,0 3.6E-07 3,6 7.6E-09 7,6
Хлористый 2294 1117 1117 526 621 77,1 54,1 7.1E-04 7,1 1.5E?05 1,5 5.3E-07 5,3 1.1E-08 11,2
водород [HCl]
Циановодоро 1992 867 867 438 558 78,0 56,0 5.9E-04 5,9 1.2E?05 1,2 4.4E-07 4,4 9.3E-09 9,3
д [HCN]
Сероводород 1183 592 592 202 389 82,9 65,8 2.7E-04 2,7 5.5E-06 0,6 2.0E-07 2,0 4.2E-09 4,2
[H2S]
Двуокись 2233 1147 1147 509 608 77,2 54,5 6.8E-04 6,8 1.4E?05 1,4 5.1E-07 5,1 1.1E-08 10,8
азота [NO2]
Окись азота 2874 1437 1437 695 741 75,8 51,6 9.3E-03 9,3 2.0E?05 2,0 7.0E-07 7,0 1.5E-08 15,2
[NO]
Кислород [O2] 4040 2020 2020 602 1418 85,1 70,2 8.1E-04 8,1 1.7E-05 1,7 6.0E-07 6,0 1.3E-08 13,0
Двуокись 2294 1147 1147 526 621 77,1 54,1 7.1E-04 7,1 1.5E?05 1,5 5.3E-07 5,3 1.1E-08 11,2
серы [SO2]PrimaX 50
При использовании с выходом по току 4—20 мА
8 Принадлежности
страница исходного документа 49 из 68
PrimaX 49
Принадлежности
RU
8 Принадлежности
Номера артикулов приведены в →главе 9 "Запчасти".
8.1
Калибровочный колпачок
Использование калибровочного колпачка позволяет проводить точную калибровку
калибровочным газом в ветреную погоду.
Калибровочный колпачок устанавливается на передней части датчика и герметизируется с помощью уплотнительного кольца. Площадь поверхности < 20см2.
Рис. 13
Калибровочный колпачок
ПРЕДУПРЕЖДЕНИЕ!
После окончания калибровки необходимо снять калибровочный колпачок.
Подача газа производится через один из газовпускных патрубков с помощью гибкой трубки.
8.2 Крышка датчика
Рис. 14
Крышка датчика
Крышку датчика следует устанавливать во всех случаях, кроме использования проточного переходника или монтажного комплекта для воздуховода.
Условия окружающей среды могут влиять на состав газовой смеси внутри крышки датчика. Используйте крышку датчика только при проверке функциональности. Для калибровки датчика рекомендуется применять калибровочную насадку.
Расход газа: 1,0 л/мин
Использование крышки датчика увеличивает время отклика в зависимости от расхода газа.
страница исходного документа 50 из 68
PrimaX 50
Принадлежности
RU
8.3 Дистанционная калибровка
Рис. 15
Газовый датчик PrimaX с адаптером CalGard
Адаптер для дистанционной калибровки CalGard изготовлен из нержавеющей стали и обеспечивает надежную эксплуатацию установленных в отдаленных местах газоанализаторов, работающих в суровых условиях окружающей среды. Кроме того, адаптер CalGard позволяет с помощью соединительного шланга проводить дистанционную проверку (проверка с подачей газа) или калибровку приборов и газов, перечисленных далее в этом разделе, при скорости ветра до 6 м/с.
При нормальных условиях выполнения измерений окружающий воздух попадает через вентиляционные отверстия в удаленном калибраторе непосредственно к датчику (диффузный режим). Во время проведения проверки с подачей газа или калибровки прибора к датчику по соединительному шлангу в нижней части адаптера CalGard подается эталонный газ. Встроенный механизм предотвращает растворение и рассеивание эталонного газа, вызываемого внешними факторами, например ветром. Это позволяет достичь быстрого времени отклика датчика на применяемый эталонный газ.
По завершении калибровки происходит впуск окружающего воздуха, благодаря чему он проверяется на наличие газа без необходимости совершения каких-либо действий пользователем.
Монтаж
Для правильной работы датчик PrimaX и адаптер CalGard должны находиться в вертикальном
положении (соединительный шланг должен быть направлен вниз). Адаптер для дистанционной
калибровки CalGard можно подсоединить к датчику, прикрутив его к газоанализатору.
Соединительный шланг должен быть как можно короче в следующих целях:
• для максимального сокращения объема используемого газа;
• для уменьшения внешнего воздействия (например, перепады температуры, давления и т. д.);
• для сокращения времени задержки.
Трубный соединительный элемент предназначен для труб с внутренним диаметром 5 мм.
страница исходного документа 51 из 68

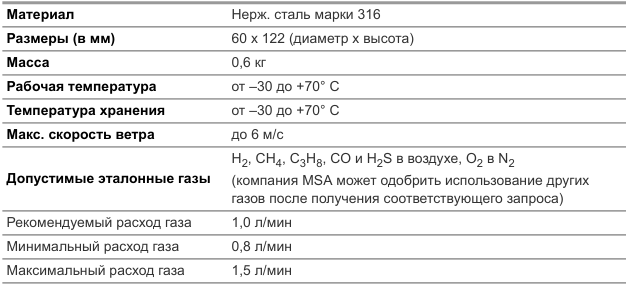

Материал Нерж. сталь марки 316
Размеры (в мм) 60 x 122 (диаметр x высота)
Масса 0,6 кг
Рабочая температура от –30 до +70° C
Температура хранения от –30 до +70° C
Макс. скорость ветра до 6 м/с
H2, CH4, C3H8, CO и H2S в воздухе, O2 в N2
Допустимые эталонные газы (компания MSA может одобрить использование других
газов после получения соответствующего запроса)
Рекомендуемый расход газа 1,0 л/мин
Минимальный расход газа 0,8 л/мин
Максимальный расход газа 1,5 л/минPrimaX 51
Принадлежности
RU
Шланг должен быть изготовлен из инертного материала, подходящего для применяемого эталонного газа, без поглощающих или адсорбционных свойств, например тефлона или полиэтилена.
При работе с адаптером CalGard в опасной зоне необходимо использовать проводящие шланги.
Если эталонный газ не применяется, свободный конец трубки должен быть закрыт. Это необходимо для предотвращения попадания газа или воздуха по трубке в датчик, что может вызвать искажение результатов измерений. В условиях обратного давления окружающая среда также может покинуть датчик через открытый конец трубки.
Для обеспечения правильной работы адаптер CalGard должен оставаться сухим и защищенным от каких-либо загрязнений, например частиц пыли. Рекомендуется регулярно осматривать прибор. Все загрязнения необходимо устранять потоком чистого сжатого воздуха, не содержащего масла, или сухой щеткой. На входах для впуска воздуха должно отсутствовать какое-либо покрытие, например краска, жир и т. п.
Эксплуатация
Калибровку можно выполнять в соответствии с главой 4.3 "Калибровка" настоящего
руководства.
Для компенсации возможных отклонений при измерении горючих газов следует применять коэффициент калибровки, равный 1,05 (см. раздел ).
Пример: калибровка для метана.
Подайте 40% НКПВ метана и примените коэффициент 1,05 x 40 = 42% НКПВ
В случае применения адаптера CalGard для дистанционной калибровки время отклика системы возрастает в зависимости от длины используемых трубок для эталонного газа. Если калибровка производится автоматически, следует установить в настройках калибровки (меню M04) достаточно длительный отсчет времени для нулевого газа и калибровочного газа.
Пример: при использовании трубки длиной 10 метров с внутренним диаметром 5 мм и применении газового потока, равного 1 литр/мин, эталонному газу требуется не менее 20 секунд, чтобы попасть в адаптер для дистанционной калибровки CalGard. Для безопасной продувки прибора необходимо еще 10 секунд.
Если адаптер CalGard используется вместе с системой управления (например, SUPREMA), следует внимательно прочитать руководство по эксплуатации этого контроллера.
При росте расхода эталонного газа давление в трубке также возрастает. При расходе 1500 мл/ мин давление составляет до 600 гПа. Это необходимо учитывать при использовании расходомера, который зависит от давления среды.
страница исходного документа 52 из 68
Время отклика
CH4 t50 ≤ 15 с t90≤ 40 с
C3H8 t50 ≤ 20 с t90≤ 55 с
O2 t50 ≤ 10 с t90≤ 45 с
CO t50 ≤ 15 с t90≤ 45 с
H2S t50 ≤ 20 с t90≤ 60 с
PrimaX 52
Принадлежности
RU
8.4 Проточный переходник
Рис. 16
Проточный переходник
Проточный переходник используется с насосной системой пробоотбора.
8.5 Монтажный комплект труб
Рис. 17
Монтажный комплект труб
Резьба впуска/выпуска газа: 1/8 дюйма NPT Расход газа: 1,0 л/мин
Использование проточного переходника увеличивает время отклика в зависимости от расхода газа.
страница исходного документа 53 из 68
PrimaX 53
Принадлежности
RU
Мониторинг газов во всех воздуховодах можно осуществлять с помощью данного монтажного комплекта для воздуховодов. При установке ток воздуха внутри воздуховода должен быть направлен в сторону перегородок.
Датчик можно калибровать с помощью фиттинга для подачи калибровочного газа при условии, что в воздуховоде отсутствуют все газы, на которые будет реагировать датчик. Если воздуховод не можно очистить от газов, датчик следует удалить из воздуховода во время калибровки.
После выполнения калибровки следует снова герметично закрыть калибровочный фиттинг блокирующей крышкой.
Калибровку с помощью калибровочного фиттинга можно выполнять только если скорость воздуха в воздуховоде не превышает 5 м/с.
8.6
Комплект для монтажа на трубе
PrimaX можно установить в вертикальном положении, закрепив его объединительную панель с
помощью двух винтов и шайб. Кроме того, PrimaX можно закрепить на трубу или шест с
помощью комплекта для монтажа на трубах, который доступен в качестве принадлежности.
В составе комплекта находятся:
• одна универсальная крепежная плита;
• один пластинчатый замок крепления для труб диаметром 20—30 мм;
• один пластинчатый замок крепления для труб диаметром 30—50 мм;
• два ремня крепления для труб диаметром 50—150 мм.
ПРИМЕЧАНИЕ. Комплект для монтажа на трубах не включен в сертификат EC на проведение типовых испытаний BVS 10 ATEX E 009 X
Качество работы монтажного комплекта труб зависит от различных параметров и должно проверяться перед использованием. Данный комплект не входит в испытания на соответствия.
Рис. 18
Крепежная плита
Рис. 19
Пластинчатый
замок
Рис. 20
Ремень крепления
страница исходного документа 54 из 68
PrimaX 54
Принадлежности
RU
8.7 Ярлык датчика

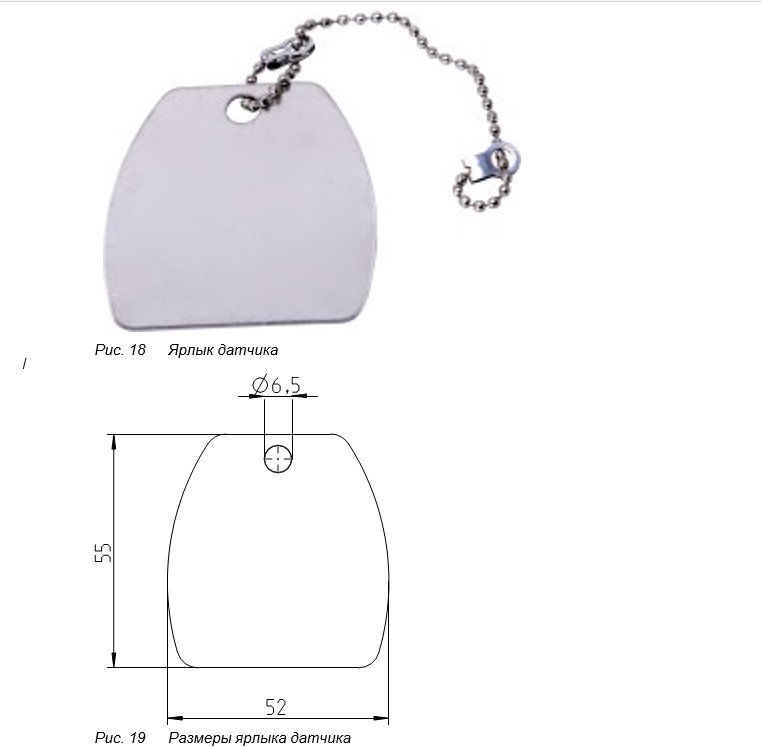

Рис. 21
Ярлык датчика
Рис. 22
Размеры ярлыка датчика
Этикетка из нержавеющей стали позволяет идентифицировать и маркировать расположение или место установки прибора на участке.
страница исходного документа 55 из 68
PrimaX 55
Принадлежности
RU
8.8 Солнцезащитное устройство
Рис. 23
Солнцезащитное устройство
Пластина из нержавеющей стали защищает датчик от прямых солнечных лучей.
8.9 Универсальный кабель HART

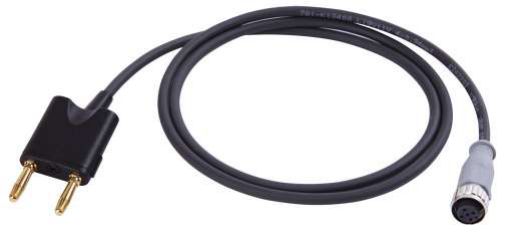

Рис. 24
Универсальный кабель HART
Универсальный кабель, который подключает датчик PrimaX к любому стандартному портативному устройству HART (например, Emerson 375) с помощью разъема HART.
9 Запчасти
страница исходного документа 56 из 68

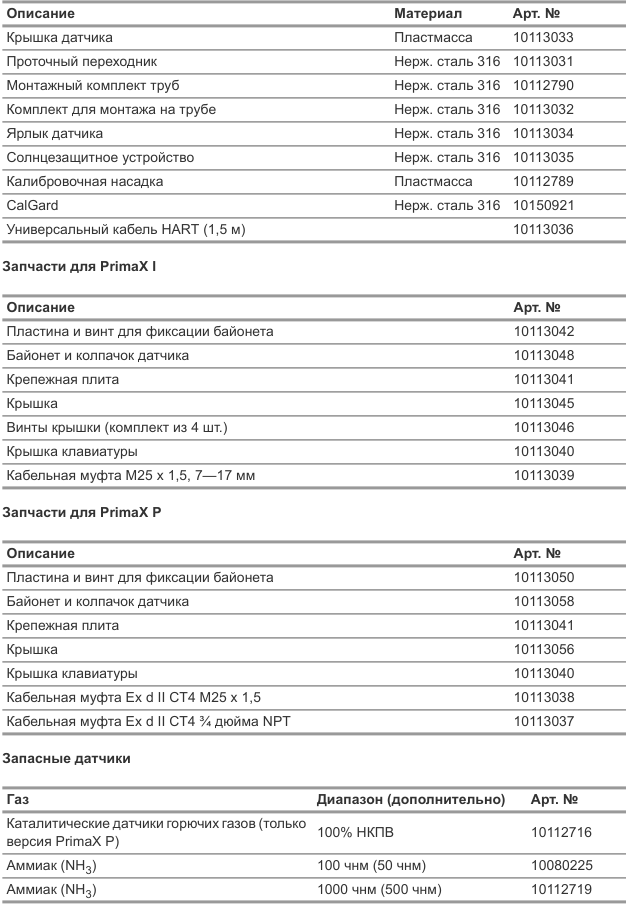

Описание Материал Арт. №
Крышка датчика Пластмасса 10113033
Проточный переходник Нерж. сталь 316 10113031
Монтажный комплект труб Нерж. сталь 316 10112790
Комплект для монтажа на трубе Нерж. сталь 316 10113032
Ярлык датчика Нерж. сталь 316 10113034
Солнцезащитное устройство Нерж. сталь 316 10113035
Калибровочная насадка Пластмасса 10112789
CalGard Нерж. сталь 316 10150921
Универсальный кабель HART (1,5 м) 10113036
Запчасти для PrimaX I
Описание Арт. №
Пластина и винт для фиксации байонета 10113042
Байонет и колпачок датчика 10113048
Крепежная плита 10113041
Крышка 10113045
Винты крышки (комплект из 4 шт.) 10113046
Крышка клавиатуры 10113040
Кабельная муфта M25 x 1,5, 7—17 мм 10113039
Запчасти для PrimaX P
Описание Арт. №
Пластина и винт для фиксации байонета 10113050
Байонет и колпачок датчика 10113058
Крепежная плита 10113041
Крышка 10113056
Крышка клавиатуры 10113040
Кабельная муфта Ex d II CT4 M25 x 1,5 10113038
Кабельная муфта Ex d II CT4 ¾ дюйма NPT 10113037
Запасные датчики
Газ Диапазон (дополнительно) Арт. №
Каталитические датчики горючих газов (только
100% НКПВ 10112716
версия PrimaX P)
Аммиак (NH3) 100 чнм (50 чнм) 10080225
Аммиак (NH3) 1000 чнм (500 чнм) 10112719PrimaX 56
Запчасти
RU
9 Запчасти
Список дополнительных принадлежностей
страница исходного документа 57 из 68
Газ Диапазон (дополнительно) Арт. №
200 чнм (100 чнм, 500 чнм,
Моноокись углерода (СО) 711306
1000 чнм)
Хлор (Cl2) 10 чнм (5 чнм) 10112720
Водород (H2) 1000 чнм 10112723
Хлористый водород (HCl) 30 чнм (10 чнм, 20 чнм) 10112721
Циановодород (HCN) 30 чнм (10 чнм, 20 чнм, 50 чнм) 10080220
50 чнм (10 чнм, 20 чнм,
Сероводород (H2S) 711307
100 чнм)
Двуокись азота (NO2) 10 чнм (20 чнм, 100 чнм) 10080224
Окись азота (NO) 100 чнм 10112724
Кислород (O2) (стандарт) 0—25% об. (10% об.) 10112718
Кислород (O2) 0—25% об. (10% об.) 10148289
50 чнм (10 чнм, 20 чнм,
Двуокись серы (SO2) 10080223
100 чнм)
Электрические датчики следует заказывать только для срочной замены.
Температура хранения: от +5 до +12° C. Электрохимические датчики подлежат
специальной утилизации.PrimaX 57
Запчасти
RU
10 Приложение
страница исходного документа 58 из 68
По
Цвет
Дисплей Чередуется Состояние Ток сигнала умолчан
светодиода
ию
Зеленый Нормальный 4—20 мА
Желтый Ток
Запуск 3 мА
(мигает) обслуживания
Желтый Ток
Калибровка 3 мА
(мигает) обслуживания
Калибровка Ток
CAL X Желтый 3 мА
недопустима обслуживания
Зафиксированное
превышение
Ток
VCC
X Желтый диапазона напряжения 3 мА
обслуживания
(подтвердите на
устройстве)
Линия выходного
LOOP X Желтый сигнала не подключена
(PrimaX P)
Ниже диапазона
LO
X Желтый Ток ошибки 2 мА
(< −10%)
Ниже диапазона
LO X Зеленый (< −2%) токсичные газы 3,8—4 мА
(< −5%) горючие газы
HI X Зеленый Перегрузка 20—20,5 мА
E-XX Желтый Ошибка Ток ошибки 2 мА
Открытая линия
выходного
сигнала
Критическая ошибка
E-XX Желтый • 0 мА
для безопасности
PrimaX P
• < 2 мА
PrimaX I
Только для версий с использованием реле
Цвет
Дисплей Чередуется светодиод Состояние Ток сигнала
а
Красный Сигнал тревоги 4—20 мА
Красный
Зафиксированная сигнализация 4—20 мА
(мигает)
Только для каталитического датчика (артикул №10112716)
LOC X Красный LOC 20,5 мА
Красный
LOC X Блокировано LOC 20,5 мА
(мигает)PrimaX 58
Приложение
RU
10
Приложение
10.1
Состояния выходов
страница исходного документа 59 из 68
Состояния выхода отображаются поочередно с измеряемым значением (за
исключением ERROR и выхода за нижний предел диапазона).
Ошибки калибровки
Дисплей Причина Поиск и устранение неполадок
FAIL - 1 Нуль не стабилен
FAIL - 2 Нуль слишком низок
FAIL - 3 Нуль слишком высок
FAIL - 4 Интервал нестабилен Проверьте нулевой и калибровочный
FAIL - 5 Интервал слишком низок газ, см. настройки (M-03) и расход,
повторите калибровку, в противном
FAIL - 6 Интервал слишком высок
случае замените датчик.
FAIL - 7 Недостаточное разрешение
Значения каталитических датчиков не
FAIL - 8 соответствуют технической
спецификации
Коды ошибок
Если обнаружена ошибка, отображаются код ошибки E, затем
числовой код и краткое описание.
В этом случае прибор в нормальном режиме работы не будет
реагировать на газ и ток выходного сигнала будет соответствовать
значению ОШИБКИ (по умолчанию 2 мА).
Дисплей Причина Поиск и устранение неполадок
E-01 — E-19, Фиксированная аппаратная/ E-01 — E-29 фиксированные
E-50 — E-53 программная ошибка ошибки, нажмите любую клавишу,
E-20 — E-29 Ошибка датчика чтобы перезагрузить прибор
Незафиксированная аппаратная/
E-30 — E-39, E-54
программная ошибка
E-40 — E-47 Ошибка реле E-30 — E-49
Напряжение на устройстве слишком самосбрасывающиеся ошибки,
E-48
высоко автоматическое отключение
Напряжение на устройстве слишком
E-49
низкоPrimaX 59
Приложение
RU
LOC: газоанализатор PrimaX подвергся воздействию высокой концентрации газа (выше НКПВ), и условия выхода за пределы измерения все еще продолжают существовать.
LOC заблокировано: газоанализатор PrimaX подвергся воздействию высокой концентрации газа (выше НКПВ), и существует вероятность, что условия выхода за пределы измерения продолжают существовать.
10.2
10.3
Если выводится код ошибки, нормальная работа устройства невозможна.
страница исходного документа 60 из 68
PrimaX 60
Приложение
RU
Если код ошибки по-прежнему выводится после перезагрузки, устройство может быть дефектным.
Снятие датчиков цианистого водорода и хлора не вызовет появление сообщения об ошибке E- 28.
Для получения дополнительной поддержки обращайтесь в сервисную службу MSA.
Ошибки датчиков (E-20–E-29) можно очистить, проверив, правильно ли подключен датчик, заменив датчик, а также перезагрузив устройство.
10.4
Время ожидания
Время ожидания при автоматической калибровке составляет 4 минуты. Время ожидания при
ручной калибровке составляет 60 минут (M-01, M-02). Любая процедура испытания (M-06, M-07,
M-13 и замена датчика M-05) имеют время ожидания 15 минут. Для всех остальных пунктов
меню время ожидания составляет 2 минуты, если никакая кнопка не будет нажата.
страница исходного документа 61 из 68
PrimaX 61
Приложение
RU
10.5
Механический монтаж
Размеры

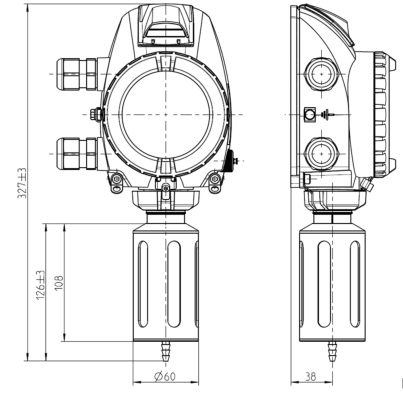

Рис. 25
Габаритные размеры Prima X P
Рис. 26
Габаритные размеры Prima X I
Кабельная муфта
• M25 x 1,5; крутящий момент 8—12 Нм; следует использовать только варианты для газа и пыльных условий, сертифицированные ATEX.
• Трубная резьба NPT ¾"- 14; необходимо обеспечить уплотнение двумя слоями тефлоновой ленты в соответствии с указаниями поставщика NPT; после снятия при повторной установке необходимо использовать новую тефлоновую ленту; следует использовать только варианты, сертифицированные ATEX для газа и пыльных условий.
страница исходного документа 62 из 68
PrimaX 62
Приложение
RU
Рис. 27
Установка монтажного щитка
Рис. 28
Размеры солнцезащитного устройства
76
12
6
115
220
200
120
страница исходного документа 63 из 68
PrimaX 63
Приложение
RU
Рис. 29
Монтаж воздуховода
Рис. 30
Размеры адаптера CalGard
страница исходного документа 64 из 68
Controller
+ 1 + 24V
Suprema
- 2
-
4 - 20mA GasGard XL
9010/20
R max = 70 Ω R max = 300 Ω
Cable Load
Controller
+ 1 + 24V
Suprema
- 2
-
4 - 20mA GasGard XL
9010/20
R max = 70 Ω R max = 300 Ω
Cable Load
HART portsPrimaX 64
Приложение
RU
10.6
Электрические схемы
Для обмена данными HART необходимо сопротивление не менее 250 Ом в линии выходного
сигнала 4—20 мА.
PrimaX I, Ex ia, искробезопасное исполнение
страница исходного документа 65 из 68
Ex d
R max = 35 Ω + 24V
1 , 24V DC Cable
2 , 0 V DC GND Suprema
3 , 4 – 20 mA 4 - 20 mA
GasGard XL
4 - 20mA
9010/20
R max = 300 Ω
Load
PrimaX 65
Приложение
RU
PrimaX P, Ex d, взрывобезопасное исполнение
Suprema
GasGard XL
9010/20
Ex d
+ 24V
4 - 20mA
4 - 20 mA
2 , 0 V DC
3 , 4 – 20 mA
RCable max =
35 Ω
RLoad max = 300 Ω
GND
1 , 24V DC

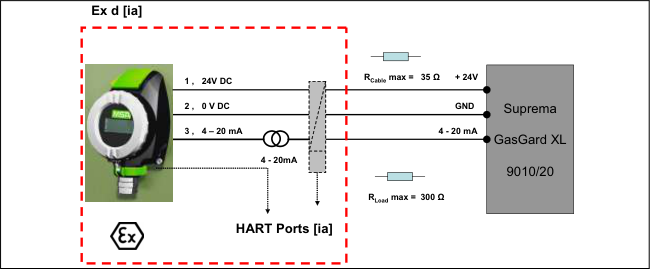

Suprema
GasGard XL
9010/20
Ex d [ia]
+ 24V
4 - 20mA
4 - 20 mA
2 , 0 V DC
3 , 4 – 20 mA
RCable max =
35 Ω
RLoad max = 300 Ω
GND
1 , 24V DC
HART Ports [ia]
страница исходного документа 66 из 68
2 , 0 V DC GND 3 , 4 – 20 m A 4 - 20 m A 4 , GND 4 - 20mA GND
2 , 0 V DC GND 3 , 4 – 20 m A 4 - 20 m A 4 , GND 4 - 20mA GND
PrimaX 66
Приложение
RU
Suprema
GasGard XL
9010/20
Ex d
+ 24V
4 - 20mA
4 - 20 mA
2 , 0 V DC
3 , 4 – 20 mA
R Cable max = 25 Ω
R Load max = 300 Ω
GND
1 , 24V DC
RELAYS OPTION
ALARM
FAILURE
3 2 1
3 2 1
PLC
Ex d
+ 24V
R Cable max = 20 Ω
R Load max = 300 Ω
1 , 24V DC
R Cable max = 20 Ω / 200 Ω
PLC
Ex d
+ 24V
R Load max = 300 Ω
1 , 24V DC
R Cable max = 20 Ω
R Cable max = 20 Ω / 200 Ω
страница исходного документа 67 из 68
2 , 0 V DC GND 3 , 4 – 20 m A 4 - 20 m A 4 , GND 4 - 20mA GND
PrimaX 67
Приложение
RU
PLC
Ex d [ ia ]
+ 24V
R Load max = 300 Ω
1 , 24V DC
HART Port [ ia ]
R Cable max = 20 Ω / 200 Ω
R Cable max = 20 Ω
страница исходного документа 68 из 68
For local MSA contacts, please visit us at MSAsafety.com
Because every life has a purpose...
Источник: Operating_Manual_PrimaX_10115083_04_RUM_Rev.04.pdf · 10115083/04, Rev.04
PrimaX I / P — буклет
ДОКУМЕНТАЦИЯ
PrimaX I / P — буклет
Полный текст · 1 разделов
Полный текст документа
страница исходного документа 1 из 6
Потому что каждая жизнь имеет значение…
Газовый детектор PrimaX
Универсальный прибор для Ваших задач
страница исходного документа 2 из 6
•Большой четкий ЖК дисплей •Меню, концентрация газа и сообщения об ошибках выводятся простым текстом
www.MSAsafety.com
Простота в использовании, универсальность и надежность
Новый конструктивный стиль
Новый газовый детектор PrimaX обеспечивает характерные для продук- ции MSA
качество и надежность, сертификацию в соответствии с SIL 2, цифровую связь по
протоколу HART и выпускается в двух исполнениях: взрывобезопасном и
искробезопасном.
Новейший дизайн корпуса; простота в эксплуатации; быстрый монтаж при установке как
внутри помещений, так и на открытом воздухе; – все эти качества гарантируют правиль-
ность Вашего выбора детектора PrimaX для самых различных задач газового контроля.
PrimaX I
Обнаружение токсичных газов и кислорода (искробезопасное исполнение)
•Прочный, антистатичный, усиленный
корпус из нейлона (IP67)
•Интегрированное монтажное основа-
ние для быстрой установки детектора на
местоВставляемый заменяемый сенсор • Фиксатор установленного сенсора •
выходной сигнал 4–20 мА и • дублирование по SIL 2 возможность цифровой связи по HART и • 2 выходных реле (опция)
страница исходного документа 3 из 6
www.MSAsafety.com
Простая работа с меню при помощи • встроенной панели с 4-мя кнопками Большой четкий ЖК дисплей и • 3 светодиодных индикатора
Выходной сигнал 4–20 мА дублиро- • вание по SIL 2 Возможность цифровой связи по HART • 2 выходных реле (опция)-
Алюминиевый корпус с порошковым • покрытием (IP67) Интегрированное монтажное основа- • ние для быстрой установки детектора на место
3-х или 4-х проводное соединение • Вставляемый заменяемый сенсор •
PrimaX P
Во взрывобезопасном корпусе для обнаружения горючих газов, токсичных
веществ и кислорода
Области применения
Газовый детектор PrimaX можно использовать в различных
производственных условиях:
Сельское хозяйство, бродильные • установки Строительство • Хранилища токсичных материалов • Лаборатории • Коммунальное хозяйство • Нефте-газовый комплекс •
Химические заводы • Общепромышленные предприятия • Энергостанции • Сталелитейная промышленность • Автомобильная промышленность • Обработка сточных вод • Пищевая промышленность •
страница исходного документа 4 из 6
www.MSAsafety.com
Надежность
Универсальный и надежный контроль • Современная модульная конструкция для обнаружения взрывоопасных и токсичных газов или кислорода.
Простота
в использовании • Большой буквенно-цифровой дисплей обеспечивает четкую индикацию информации, дополнительные светодиоды (только в PrimaX P) отображают информацию о статусе прибора. при монтаже • Благодаря интегрированной монтажной пластине монтаж детектора прост и надежен. при калибровке прибора • Калибровка детектора осуществляется очень просто благодаря встроенной панели с 4 кнопками.
Приспособляемость
Интерфейсы связи • Выходной сигнал 4–20 мА и 2 реле (на заказ). Для установки параметров, калибровки и диагностики можно использовать цифровой сигнал по HART. Быстросъемные датчики • Датчики снабжены специальными разъемами, позволяющими быстро и просто сменить датчик, облегчая обслуживание прибора. Аксессуары • Большой выбор различных принадлежностей, в том числе проточная камера, комплект для установки на воздуховоде, комплект для монтажа на опорной трубе, делает детектор пригодным для самых разных производственных условий.
Экономичность
Выгодное сочетание • Сочетание характеристик PrimaX и его стоимости делает новое изделие наиболее привлекательным для систем газового контроля.
страница исходного документа 5 из 6
НАиМеНОВАНие Значение PrimaX P PrimaX I
Датчики
Взрывоопасные газы Каталитический n –
Кислород и токсичные газы Электрохимический n n
Характеристики
τ₉₀ ≤ 20 сек. (горючие)
τ₉₀ ≤ 25 сек. (O₂)
Время отклика* n n
τ₉₀ ≤ 20 сек. (CO)
τ₉₀ ≤ 12 сек. (H₂S)
Ресурс работы датчика* Свыше 3 лет на чистом воздухе n n
Диапазон рабочих температур* От –40 °C до +70 °C n n
Влажность От 15% до 90% отн. влажности без конденсации n n
Давление 80–120 kPa n n
Электрические параметры
Напряжение питания От 19,2 до 28 В пост. тока (24 В – номинал) n n
Выходной сигнал 4–20 мА (макс. нагрузка 300 Ом) n n
Обычно 3 Вт при 24 В n –
Энергопотребление
Обычно 0,7 при 24 В – n
3–х или 4–х проводное соединение: до 2,5 мм2 n –
Контакты
2-х проводное – до 2,5 мм2 – n
Дисплей и индикаторы
Дисплей Буквенно-цифровой ЖК дисплей n n
Светодиодные индикаторы Зеленый, желтый и красный n –
Дополнительные опции
Цифровой протокол HART Диагностика и настройка параметров n n
ТРЕВОГА и НЕИСПРАВНОСТЬ – 1A/ 30 В
Релейные выходы n –
пост. тока однополюсные двухконтактные
Физические параметры
Защита от жидкости и пыли IP 67 n n
1,6 кГ n –
Масса
1,2 кГ – n
220 x 162 x 100 мм (В x Ш x Т) n –
Габариты
220 x 162 x 81 мм (В x Ш x Т) – n
Алюминий с порошковым покрытием n –
Материал корпуса
Антистатичный усиленный нейлон – n
2
M25 x 1,5 мм – n
Резьба под кабельные муфты
2
3/4" NPT или M25 x 1.5 мм n –
Сертификаты
Газ II 2G Ex d ia [ia] IIC T4 Gb
Пыль – II 2D Ex tb ia [ia] IIIC T130°C Db n –
EN 60079-29-1, EN 50104, EN45544
ATEX/IECEx
Газ - 1G Ex ia IICT4 Ga
Пыль - 2G Ex ia IIICT130°C – n
EN 50104, EN 45544
Класс I, разд. 1, группы A, B, C, D;
Класс II, разд. 1, группы E, F, G; n
Класс III
UL/CSA
Класс I, разд. 1, группы A, B, C, D;
Класс II, разд. 1, группы F, G; n
Класс III
Другие сертификаты CMC, CCCF, ГОСТ, INMETRO, регистрация HART, BG RCI n n
Уровень интегральной безопасности SIL 2 n nwww.MSAsafety.com
Технические характеристики
* зависит от типа сенсора
страница исходного документа 6 из 6
Описание PrimaX P PrimaX I
Газы и диапазоны измерений
Метан (100% НКПР) n –
Пропан (100% НКПР) n –
Кислород (25%, 10%) n n
Сероводород H₂S (10, 20, 50,100 ppm) n n
Угарный газ CO (100, 200, 500, 1000 ppm) n n
Аммиак NH₃ (50, 100, 500, 1000 ppm) n n
Хлор Cl₂ (5, 10 ppm) n n
Диоксид серы SO₂ (10, 20, 50, 100 ppm) n n
Цианистый водород HCN (10, 20, 30, 50 ppm) n n
Хлористый водород HCl (10, 20, 30 ppm) n n
Водород H₂ (1000 ppm) n n
Диоксид азота NO₂ (10, 20, 100 ppm) n n
Фосфин PH₃ (1 ppm) – n
Окись азота NO (100 ppm) n n
Герман GeH₄ (2 ppm) – n
Диборан B₂H₆ (1 ppm) – n
Арсин AsH₃ (1 ppm) – n
Опции
HART n n
Реле n –
Гальванически развязанный выход n –
Принадлежности
Проточный адаптер n n
Комплект для монтажа на опорной трубе n n
Sensorgard n n
Защитная крышка Sensorgard n n
Солнечный козырек n n
Бирка датчика n nwww.MSAsafety.com
Для получения более подробной информации, пожалуйста, свяжитесь с MSA.
Газы, дополнительные опции и принадлежности
MSA Europe
Thiemannstrasse 1
12059 Berlin
Germany
Тел.
+49 (0)30 68 86-0
Факс
+49 (0)30 68 86-15 58
E-mail
info.de@MSAsafety.com
MSA International
1000 Cranberry Woods Drive
Cranberry Township, PA 16066
USA
Тел.
+1-724-776-8626
Факс
+1-724-741-1559
E-mail
msa.international@MSAsafety.com
Головной офис в
Восточной Европе
MSA Safety Sp. z o.o.
ul. Wschodnia 5 a
05-090 Raszyn k/Warszawy
Poland
Тел.
+48 22 711 50 33
Факс
+48 22 711 50 19
E-mail
info.pl@MSAsafety.com
Контактная информация
Mы оставляем за собой право на технические изменения ID 07-710.2 RU/01
OOO «MCA Сейфети»
Походный проезд д.14.
125373 Москва
Россия
Тел.
+7 495 921-1370
Факс
+7 495 921-1368
E-mail
info.ru@MSAsafety.com
Источник: PrimaX I_X P_Leaflet.pdf · 07-710.2 RU/01
PDF07 710.2 primax leaflet rev01 ruоткрыть PDF ↗
Потому что каждая жизнь имеет значение…
Газовый детектор PrimaX
Универсальный прибор для Ваших задач
www.MSAsafety.com
Простота в использовании, универсальность и надежность
Новый конструктивный стиль
Новый газовый детектор PrimaX обеспечивает характерные для продук- ции MSA
качество и надежность, сертификацию в соответствии с SIL 2, цифровую связь по
протоколу HART и выпускается в двух исполнениях: взрывобезопасном и
искробезопасном.
Новейший дизайн корпуса; простота в эксплуатации; быстрый монтаж при установке как
внутри помещений, так и на открытом воздухе; – все эти качества гарантируют правиль-
ность Вашего выбора детектора PrimaX для самых различных задач газового контроля.
PrimaX I
Обнаружение токсичных газов и кислорода (искробезопасное исполнение)
Вставляемый заменяемый сенсор
•
Фиксатор установленного сенсора
•
Прочный, антистатичный, усиленный
•
корпус из нейлона (IP67)
Интегрированное монтажное основа-
•
ние для быстрой установки детектора на
место
Большой четкий ЖК дисплей
•
Меню, концентрация газа и сообщения
•
об ошибках выводятся простым текстом
выходной сигнал 4–20 мА и
•
дублирование по SIL 2
возможность цифровой связи по HART и
•
2 выходных реле (опция)
www.MSAsafety.com
Простая работа с меню при помощи
•
встроенной панели с 4-мя кнопками
Большой четкий ЖК дисплей и
•
3 светодиодных индикатора
Выходной сигнал 4–20 мА дублиро-
•
вание по SIL 2
Возможность цифровой связи по HART
•
2 выходных реле (опция)-
Алюминиевый корпус с порошковым
•
покрытием (IP67)
Интегрированное монтажное основа-
•
ние для быстрой установки детектора на
место
3-х или 4-х проводное соединение
•
Вставляемый заменяемый сенсор
•
PrimaX P
Во взрывобезопасном корпусе для обнаружения горючих газов, токсичных
веществ и кислорода
Области применения
Газовый детектор PrimaX можно использовать в различных
производственных условиях:
Сельское хозяйство, бродильные
•
установки
Строительство
•
Хранилища токсичных материалов
•
Лаборатории
•
Коммунальное хозяйство
•
Нефте-газовый комплекс
•
Химические заводы
•
Общепромышленные предприятия
•
Энергостанции
•
Сталелитейная промышленность
•
Автомобильная промышленность
•
Обработка сточных вод
•
Пищевая промышленность
•
www.MSAsafety.com
Надежность
Универсальный и надежный контроль
•
Современная модульная конструкция для обнаружения взрывоопасных и
токсичных газов или кислорода.
Простота
в использовании
•
Большой буквенно-цифровой дисплей обеспечивает четкую индикацию
информации, дополнительные светодиоды (только в PrimaX P) отображают
информацию о статусе прибора.
при монтаже
•
Благодаря интегрированной монтажной пластине монтаж детектора прост
и надежен.
при калибровке прибора
•
Калибровка детектора осуществляется очень просто благодаря
встроенной панели с 4 кнопками.
Приспособляемость
Интерфейсы связи
•
Выходной сигнал 4–20 мА и 2 реле (на заказ). Для установки параметров,
калибровки и диагностики можно использовать цифровой сигнал по HART.
Быстросъемные датчики
•
Датчики снабжены специальными разъемами, позволяющими быстро и
просто сменить датчик, облегчая обслуживание прибора.
Аксессуары
•
Большой выбор различных принадлежностей, в том числе проточная
камера, комплект для установки на воздуховоде, комплект для монтажа на
опорной трубе, делает детектор пригодным для самых разных
производственных условий.
Экономичность
Выгодное сочетание
•
Сочетание характеристик PrimaX и его стоимости делает новое изделие
наиболее привлекательным для систем газового контроля.
www.MSAsafety.com
Технические характеристики
НАиМеНОВАНие
Значение
PrimaX P
PrimaX I
Датчики
Взрывоопасные газы
Каталитический
n
–
Кислород и токсичные газы
Электрохимический
n
n
Характеристики
Время отклика*
τ₉₀ ≤ 20 сек. (горючие)
τ₉₀ ≤ 25 сек. (O₂)
τ₉₀ ≤ 20 сек. (CO)
τ₉₀ ≤ 12 сек. (H₂S)
n
n
Ресурс работы датчика*
Свыше 3 лет на чистом воздухе
n
n
Диапазон рабочих температур*
От –40 °C до +70 °C
n
n
Влажность
От 15% до 90% отн. влажности без конденсации
n
n
Давление
80–120 kPa
n
n
Электрические параметры
Напряжение питания
От 19,2 до 28 В пост. тока (24 В – номинал)
n
n
Выходной сигнал
4–20 мА (макс. нагрузка 300 Ом)
n
n
Энергопотребление
Обычно 3 Вт при 24 В
n
–
Обычно 0,7 при 24 В
–
n
Контакты
3–х или 4–х проводное соединение: до 2,5 мм2
n
–
2-х проводное – до 2,5 мм2
–
n
Дисплей и индикаторы
Дисплей
Буквенно-цифровой ЖК дисплей
n
n
Светодиодные индикаторы
Зеленый, желтый и красный
n
–
Дополнительные опции
Цифровой протокол HART
Диагностика и настройка параметров
n
n
Релейные выходы
ТРЕВОГА и НЕИСПРАВНОСТЬ – 1A/ 30 В
пост. тока однополюсные двухконтактные
n
–
Физические параметры
Защита от жидкости и пыли
IP 67
n
n
Масса
1,6 кГ
n
–
1,2 кГ
–
n
Габариты
220 x 162 x 100 мм (В x Ш x Т)
n
–
220 x 162 x 81 мм (В x Ш x Т)
–
n
Материал корпуса
Алюминий с порошковым покрытием
n
–
Антистатичный усиленный нейлон
–
n
Резьба под кабельные муфты
M25 x 1,5 мм2
–
n
3/4" NPT или M25 x 1.5 мм2
n
–
Сертификаты
ATEX/IECEx
Газ II 2G Ex d ia [ia] IIC T4 Gb
Пыль – II 2D Ex tb ia [ia] IIIC T130°C Db
EN 60079-29-1, EN 50104, EN45544
n
–
Газ - 1G Ex ia IICT4 Ga
Пыль - 2G Ex ia IIICT130°C
EN 50104, EN 45544
–
n
UL/CSA
Класс I, разд. 1, группы A, B, C, D;
Класс II, разд. 1, группы E, F, G;
Класс III
n
Класс I, разд. 1, группы A, B, C, D;
Класс II, разд. 1, группы F, G;
Класс III
n
Другие сертификаты
CMC, CCCF, ГОСТ, INMETRO, регистрация HART, BG RCI
n
n
Уровень интегральной безопасности
SIL 2
n
n
* зависит от типа сенсора
www.MSAsafety.com
Для получения более подробной информации, пожалуйста, свяжитесь с MSA.
Газы, дополнительные опции и принадлежности
Описание
PrimaX P
PrimaX I
Газы и диапазоны измерений
Метан (100% НКПР)
n
–
Пропан (100% НКПР)
n
–
Кислород (25%, 10%)
n
n
Сероводород H₂S (10, 20, 50,100 ppm)
n
n
Угарный газ CO (100, 200, 500, 1000 ppm)
n
n
Аммиак NH₃ (50, 100, 500, 1000 ppm)
n
n
Хлор Cl₂ (5, 10 ppm)
n
n
Диоксид серы SO₂ (10, 20, 50, 100 ppm)
n
n
Цианистый водород HCN (10, 20, 30, 50 ppm)
n
n
Хлористый водород HCl (10, 20, 30 ppm)
n
n
Водород H₂ (1000 ppm)
n
n
Диоксид азота NO₂ (10, 20, 100 ppm)
n
n
Фосфин PH₃ (1 ppm)
–
n
Окись азота NO (100 ppm)
n
n
Герман GeH₄ (2 ppm)
–
n
Диборан B₂H₆ (1 ppm)
–
n
Арсин AsH₃ (1 ppm)
–
n
Опции
HART
n
n
Реле
n
–
Гальванически развязанный выход
n
–
Принадлежности
Проточный адаптер
n
n
Комплект для монтажа на опорной трубе
n
n
Sensorgard
n
n
Защитная крышка Sensorgard
n
n
Солнечный козырек
n
n
Бирка датчика
n
n
MSA Europe
Thiemannstrasse 1
12059 Berlin
Germany
Тел.
+49 (0)30 68 86-0
Факс
+49 (0)30 68 86-15 58
E-mail
info.de@MSAsafety.com
MSA International
1000 Cranberry Woods Drive
Cranberry Township, PA 16066
USA
Тел.
+1-724-776-8626
Факс
+1-724-741-1559
E-mail
msa.international@MSAsafety.com
Головной офис в
Восточной Европе
MSA Safety Sp. z o.o.
ul. Wschodnia 5 a
05-090 Raszyn k/Warszawy
Poland
Тел.
+48 22 711 50 33
Факс
+48 22 711 50 19
E-mail
info.pl@MSAsafety.com
Контактная информация
Mы оставляем за собой право на технические изменения
ID 07-710.2 RU/01
OOO «MCA Сейфети»
Походный проезд д.14.
125373 Москва
Россия
Тел.
+7 495 921-1370
Факс
+7 495 921-1368
E-mail
info.ru@MSAsafety.com
PDFCERT PrimaX 2019 1 1открыть PDF ↗
Текстовый слой недоступен — откройте PDF по ссылке.
PDFOpisanie tipa PRIMA 1 1открыть PDF ↗
Текстовый слой недоступен — откройте PDF по ссылке.
PDFPrimaX datchiki 3открыть PDF ↗
Термокаталитический датчик
PrimaX
[Относительные коэффициенты отклика]
Структурная
формула
Формула
Наименование
CAS-No.
НКПР*
[% об.]
Коэффициент
отклика
(относительно
пропана)
C2H4O
Ацетальдегид
75-07-0
4,0
0,64
C2H4O2
Уксусная кислота
64-19-7
4,0
1,51
(CH3CO)2
О
Уксусный ангидрид
108-24-7
2,0
1,56
C3H6O
Ацетон
(Диметилкетон)
67-64-1
2,5
0,94
C2H2
Ацетилен
74-86-2
2,3
0,76
C3H3N
Акрилонитрил
107-13-1
2,8
0,75
C3H6O
Аллиловый спирт
107-18-6
2,5
0,9
NH3
NH3
Аммиак
7664-41 -7
15,0
0,38
C6H6
Бензол
71-43-2
1,2
1,21
C4H6
1.3-Бутадиен
106-99-0
1,4
1,01
C4H10
Бутан
(n-Бутан)
106-97-8
1,4
1,09
C4H10O
Бутанол
(1-Бутанол)
71-36-3
1,4
1,40
C4H8O
2-Бутанон
78-93-3
1,5
1,13
C6H12O
n-Бутилацетат
123-86-4
1,2
1,56
C10H14
Бутилбензол
104-51 -8
0,8
3,85
C4H8
Бутилен
(1-Бутилен)
106-98-9
1,6
0,94
C6H12
Циклогексан
110-82-7
1,0
1,49
C5H10
Циклопентан
287-92-3
1,4
1,05
Структурная
формула
Формула
Наименование
CAS-No.
НКПР*
[% об.]
Коэффициент
отклика
(относительно
пропана)
C4H10O
Диэтиловый эфир
60-29-7
1,7
1,16
C4H8O2
Диоксан
(1.4-диоксан)
123-91-1
1,4
2,22
C2H6
Этан
74-84-0
2,4
0,87
C2H6O
Этанол
64-17-5
3,1
0,89
C2H4
Этилен
(Этен)
74-85-1
2,3
0,77
C5H12O2
1-Этокси-2 пропанол
1569-02-4
1,3
1,71
C4H8O2
Этилацетат
141-78-6
2,0
1,12
C5H8O2
Этилакрилат
140-88-5
1,4
1,45
C8H10
Этилбензол
100-41-4
0,8
1,49
C2H4O
Окись этилена
75-21 -8
2,6
0,99
смесь
Бензин 65/96
64742-49-0
0,9
1,40
H2
H2
Водород
1333-74-0
4,0
0,53
(CH3)3CH
Изобутан
(Метил 2-пропан)
75-28-5
1,3
1,20
C6H12O
Изобутилацетат
(i-бутилацетат)
110-19-0
1,3
1,48
C4H8
Изобутилен
(i-бутилен)
115-11-7
1,6
0,93
C3H8O
Изопропанол
(2-пропанол)
67-63-0
2,0
1,04
CH4
CH4
Метан
74-82-8
4,4
0,55
CH4O
Метанол
67-56-1
6,0
0,62
C5H12O
Метил-трет-
бутиловый эфир
(MTBE)
1634-04-4
1,5
1,12
C7H16
Гептан
(n-гептан)
142-82-5
0,9
1,75
Структурная
формула
Формула
Наименование
CAS-No.
НКПР*
[% об.]
Коэффициент
отклика
(относительно
пропана)
C6H14
Гексан
(n-гексан)
110-54-3
1,0
1,48
C9H20
Нонан
(n-нонан)
111 -84-2
0,7
1,85
C5H12
Пентан
(n-пентан)
109-66-0
1,1
1,38
C3H8
Пропан
74-98-6
1,7
1,00
C3H8O
Пропанол
(1-пропанол)
71-23-8
2,1
0,98
C3H6
Пропилен
(Пропен)
115-07-1
2,0
0,85
C3H6O
Оксид пропилена
75-56-9
1,9
1,15
C7H8
Толуол
108-88-3
1,0
1,22
C2H3CI
Винилхлорид
75-01-4
3,6
1,08
C8H10
Ксилол
1330-20-7
0,9
1,47
*Значения НКПР приведены в соответствии с EN60079-20-1:2010
Коэффициенты отклика действительны только для новых датчиков и температуре окружающей среды 20оC (если не
указано другое). Значение измеренной концентрации целевого газа может отличаться от фактической до ± 20% при
использовании калибровки референсным газом. При использовании измерительной головки в качестве средства
безопасности рекомендуется использовать калибровку целевым газом, согласно Директиве ATEX.
Пример использования референсной калибровки для метанола
1) Относительный коэффициент отклика для метанола (по пропану) = 0,63
2) Газ, использующийся для калибровки – Пропан, 50% НКПР (0,85 % об.)
3) 1,7 % об. пропана = 100% НКПР, следовательно 0,85 % об. = 50 % НКПР пропана
4) Расчетное значение для метанола будет 50*0,63= 31,5% НКПР
5) Таким образом, ставим значение калибровочного газа 32 % НКПР для метанола при подаче 50% НКПР пропана
PDFgasanal primax p ruk expluatacii downоткрыть PDF ↗
Руководство по эксплуатации
PrimaX
Газовый датчик
Заказ № 10115083/01
MSA AUER GmbH
Thiemannstrasse 1
D-12059 Berlin
Germany
© MSA AUER GmbH. Все права защищены
Декларация соответствия
MSA
PrimaX
RU
3
Декларация соответствия
Производитель или его уполномоченный представитель
MSA AUER GmbH
ThiemannstraЯe 1
D-12059 Berlin
заявляет, что изделие
PrimaX I , PrimaX P
на основании сертификатов соответствия типа EC на проведение типовых испытаний:
BVS 10 ATEX E009 X
признано соответствующим директиве ATEX 94/9/EC, Приложение III. Уведомление о
соответствии качества, соответствующее приложению IV директивы ATEX 94/9/EC,
было выпущено DEKRA EXAM в Бохуме, уполномоченным сертифицирующим
органом: 0158.
Изделие соответствует требованиям директивы по ЭMC 2004/108/EC:
EN 50270: 2006 тип 2, EN 61000 - 6 - 3: 2007
MSA AUER GmbH
Д-р Аксель Шуберт
&Отдел исследований и разработок приборов
г. Берлин, март 2012
г.
MSA
Содержание
PrimaX
4
RU
Содержание
1
Правила техники безопасности ......................................................................... 6
1.1
Надлежащее использование ..................................................................... 6
1.2
Информация об ответственности ............................................................. 6
1.3
Применимые меры предосторожности и правила техники безопасности
7
1.4
Гарантия компании MSA на стационарные приборы ............................... 9
2
Описание ............................................................................................................. 10
2.1
Определение модели ............................................................................... 10
2.2
Общий обзор ............................................................................................. 11
3
Установка ............................................................................................................. 13
3.1
Механический монтаж .............................................................................. 14
3.2
Электрический монтаж ............................................................................. 16
4
Работа .................................................................................................................. 19
4.1
Запуск ........................................................................................................ 20
4.2
Последовательность пунктов меню ........................................................ 21
4.3
Калибровки ................................................................................................ 22
4.4
Уход и информация .................................................................................. 25
4.5
Пароль ....................................................................................................... 30
4.6
Значения изменяемых параметров ......................................................... 30
4.7
Дополнительный модуль HART и реле ................................................... 31
5
Техобслуживание ............................................................................................... 38
5.1
Замена датчиков ....................................................................................... 38
6
Технические данные .......................................................................................... 40
6.1
Технические характеристики ................................................................... 40
6.2
Длина и поперечное сечение кабелей .................................................... 41
6.3
Рабочие характеристики .......................................................................... 42
Содержание
MSA
PrimaX
RU
5
6.4
Список обнаруживаемых газов ................................................................ 42
6.5
Реакция датчика на примеси ................................................................... 45
7
Сертификации и аттестация ............................................................................ 48
7.1
Маркировка, сертификаты и аттестаты согласно директиве
94/9/EC [ATEX] .......................................................................................... 48
7.2
Маркировка и сертификаты соответствуют IECEx ................................. 52
7.3
Специальные условия для безопасного применения согласно
ATEX или SIL ............................................................................................. 55
7.4
Параметры, связанные с безопасностью ............................................... 57
8
Принадлежности ................................................................................................ 63
8.1
Калибровочный колпачок ......................................................................... 63
8.2
Крышка датчика ........................................................................................ 63
8.3
Проточный переходник ............................................................................. 64
8.4
Монтажный комплект труб ....................................................................... 64
8.5
Комплект для монтажа на трубе .............................................................. 65
8.6
Ярлык датчика ........................................................................................... 66
8.7
Солнцезащитное устройство ................................................................... 67
8.8
Универсальный кабель HART .................................................................. 67
9
Запчасти .............................................................................................................. 68
10
Приложение ......................................................................................................... 70
10.1
Статусы выходов ...................................................................................... 70
10.2
Сбои калибровки ....................................................................................... 71
10.3
Коды ошибок ............................................................................................. 72
10.4
Время ожидания ....................................................................................... 72
10.5
Механический монтаж .............................................................................. 73
10.6
Электрические схемы ............................................................................... 76
MSA
Правила техники безопасности
PrimaX
6
RU
1
Правила техники безопасности
1.1
Надлежащее использование
Стационарные газовые датчики PrimaX предназначены для измерения токсичных
и горючих газов, а также для контроля концентрации кислорода. Они пригодны для
применения вне и внутри помещений без ограничений, например, для морской
добычи и транспортировки нефти и газа, химической и нефтехимической
промышленности, для систем водопотребления и канализации. Сигнал датчика
может использоваться в сочетании с контрольными блоками MSA для
дальнейших действий в целях безопасности либо с приборами, не связанными с
безопасностью, например MSA SUPREMA, Gasgard XL, 9010/9020.
Газовый датчик поставляется в двух исполнениях: во взрывобезопасном или
искробезопасном корпусе. Электрические компоненты и интерфейсы имеют
одинаковые базовые функциональные возможности.
В обязательном порядке следует прочитать данное руководство по эксплуатации
и соблюдать все его положения при эксплуатации изделия. Необходимо особо
тщательно изучить и выполнять в дальнейшем правила техники безопасности и
эксплуатации изделия. Помимо этого, для безопасной эксплуатации необходимо
соблюдать требования действующего национального законодательства.
Использование не по прямому назначению или не в соответствии с данным
руководством рассматривается как ненадлежащее. Это особенно относится к
несанкционированным модификациям изделия и к вводу его в эксплуатацию
лицами, не уполномоченными компанией MSA.
1.2
Информация об ответственности
Компания MSA не несёт ответственности в случаях использования данного
изделия ненадлежащим образом или не по назначению. Выбор и использо
Доставка и оплата
Отгрузка со склада в Москве и доставка по всей России (ТК или курьером). Самовывоз по адресу склада. Оплата по счёту для юрлиц и ИП, наличными/картой — для физлиц. Сроки и стоимость доставки рассчитывает менеджер по тел. 8 800 250-85-86.
Похожие товары
