Описание
В основу газового детектора UltraSonic EX-5
положены технологии, не связанные с
определением концентрации. Он используется
для
обнаружения
утечек
из
систем,
работающих под высоким давлением. Как и
другие
ультразвуковые
диагностические
приборы, UltraSonic EX-5 реагирует на
распространяющийся в воздушной среде
ультразвук, генерируемый при утечке газа в
открытых хорошо вентилируемых зонах, где
традиционные методы обнаружения могут
оказаться непригодными либо зависящими в
большой степени от вентиляции. Поскольку
детектор UltraSonic EX-5 реагирует скорее на
источник
утечки
газа,
чем
на
сам
диспергируемый газ, на его срабатывание не
оказывают влияния изменение направления
ветра,
снижение
концентрации
газа
и
направление его утечки. Более того, при
максимальном радиусе рабочей зоны 20
метров одним устройством контролируется
относительно большое пространство.
Детектор UltraSonic EX-5 не реагирует на
множество
ложных
сигналов
и
может
настраиваться
с
учетом
фильтрации
кратковременных ультразвуковых шумов,
которые
способны
вызвать
ложное
срабатывание сигнализации. Частоты ниже
25 кГц срезаются высокочастотным фильтром,
эффективно исключая помехи в звуковом и
низкочастотном ульразвуковом диапазонах.
В то же время, настройка уровня срабатывания
сигнализации
выше
значения
фонового
ультразвукового шума обеспечивает невос-
приимчивость к другим источникам шума.
Результатом
является
надежный
метод
обнаружения, позволяющий осуществлять
контроль
в
средах,
характеризующихся
высокими уровнями ультразвука, таких как
турбинные залы и компрессорные станции.
Детектор UltraSonic EX-5 также включает
запатентованную функцию самодиагностики
Senssonic™, обеспечивающую безотказную
работу. В рамках данной самодиагностики
через каждые 15 минут выполняется проверка
электрической целостности устройства и
микрофона, чтобы обеспечить постоянную
работоспособность устройства.
Области применения
• Прибрежные и глубоководные установки
по добыче нефти и газа
• Суда плавучих систем нефтедобычи,
хранения и выгрузки (FPSO)
• Газовые компрессоры и измерительные
станции
• Участки подземного хранения газа
• Установки по переработке
нефтехимических продуктов
• Участки хранения жидкого водорода
• Технологические линии СПГ / GTL
(получения жидкого топлива из газа)
• Установки по переводу СПГ в
газообразное состояние
• Газотурбинные электростанции
• Участки хранения газа
• Нефтеперерабатывающие завдоы
(НПЗ)
Длительная и безотказная работа
в условиях экстремальных сред
Особенности и преимущества
Senssonic™ – интегрированная акустическая самодиагностика, обеспечивающая
полную безотказную работоспособность
Микрофон из нержавеющей стали, обладающий улучшенными характеристиками,
позволяет осуществлять непрерывное обнаружение утечек газа высокого давления в
радиусе до 20 м.
Аналоговый вывод 4–20 мА, цифровая связь с помощью HART и Modbus предоставляют
гибкие возможности вывода сигнала для удаленного управления и контроля состояния
согласно отраслевым стандартам.
Корпус искробезопасный, изготовлен из нержавеющей стали AISI 316L и обеспечивает
защиту от коррозии в суровых климатических условиях.

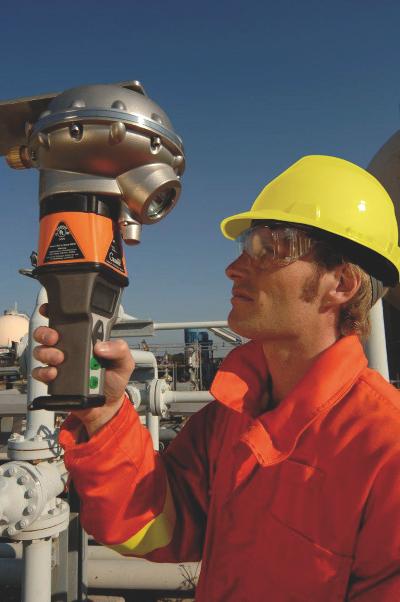

Для проверки звуковой системы и выполнения калибровки с помощью переносного
устройства проверки с обеспечением высокой надежности и бесперебойной
эксплуатации достаточно одного человека.
Трехразрядный светодиодный дисплей отображает фактический уровень давления
звука и информацию о срабатывании сигнализации.
FlameGard® 5
Ультрафиолетовый/инфрак

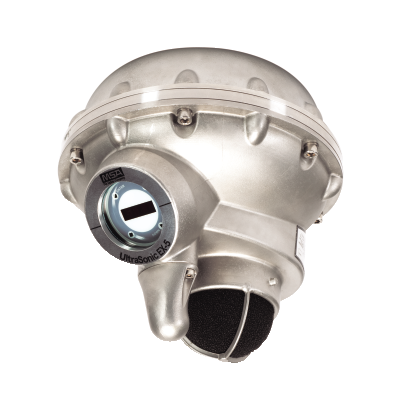

UltraSonic EX-5
Ультразвуковой детектор
утечек газа
Технические характеристики системы
Тип детектора
Ультразвуковой (акустический)
детектор утечки газа
Диапазон частот
детектора
25–70 кГц
Диапазон динамических
характеристик
58–104 дБ
Типовое время отклика
< 1 с (скорость звука)
Частота, на которой
проводятся измерения
звука
40 ± 3 кГц
Испытательное
давление звука
100 ± 7 дБ, 60 мм
от источника звука
* Газ сравнения – метан: Все уровни, указанные в децибелах, относятся к
ультразвуковому диапазону.
Классификация
ATEX / IEC Ex Ex d ia IIB+H2 T6 Gb
Ex tb IIIC T85 °C Db
(Tamb = –40 °C - +60 °C) IP66
CSA/FM
Класс I, Подразделение 1, 2 Группы B,
C, D Класс II/III, Подразделение 1, 2
Группы E, F, G
(Tamb = –40°C - +60°C) тип 4X
Гарантия
Два года
Сертификации и
аттестация
ATEX, IEC Ex
CSA, FM
SIL 2 и 3
Рабочая зона
обнаружения
детектора*
Зоны с очень низким уровнем шума
(менее 58 дБ): радиус 13–20 м при
расходе утечки = 0,1 кг/с
Зоны с низким уровнем шума (менее
68 дБ): радиус 9-12 м при расходе
утечки = 0,1 кг/с
Зоны с низким уровнем шума (менее
78 дБ): радиус 5-8 м при расходе
утечки = 0,1 кг/с
Электрические характеристики
Напряжение питания
15–36 В пост. тока
Защита от РЧ/ЭМ помех
Соответствие требованиям EN 61000-6-2 и EN 61000-6-4
Скорость передачи
данных
2400, 4800, 9600 или 19 200 BPS
Аналоговый сигнал
0 мА:
Запуск/другая ошибка
1 мА:
Импульсная акустическая ошибка
3 мА:
устройство заблокировано
4–20 мА: 58–104 дБ
Макс. Потребление тока
250 мА
Выход RS-485
Modbus RTU для подключения 247 блоков при
использовании повторителей
HART (дополнительно)
HART 6, поддержка языка описания устройства HART
Реле
8 A при 250 В пер. тока / 8 A при 30 В пер. тока
Реле 1:
Показания ошибки/отказа
Реле 2:
Обозначение уровня срабатывания
Требования к кабелю
Максимальная длина кабеля между UltraSonic EX-5 и
источником питания при напряжении 24 В постоянного
тока (20 Ом) - 14 AWG (2,08 мм2) – 1809 м
Требования к окружающей среде
Диапазон рабочих
температур
от -40 до +60 °C
Рабочий диапазон
влажности
Относительная влажность от 0 до 95% без конденсации
Класс защиты от пыли и
брызг
IP66
Информация для заказа

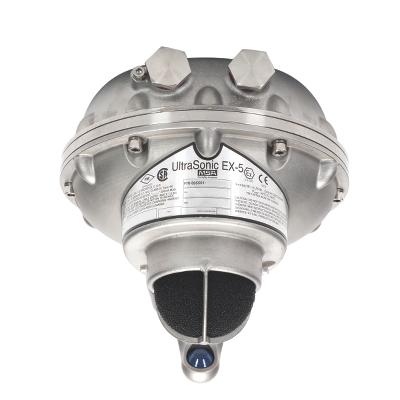

Детектор утечки газа UltraSonic EX-5
4 –20 мА, двойная шина ModBus, реле сигнализации без напряжения, 3/4" NPT
4 –20 мА, HART, ModBus, реле сигнализации без напряжения, 3/4" NPT
4 –20 мА, двойная шина ModBus, реле сигнализации без напряжения, М20
4 –20 мА, HART, ModBus, реле сигнализации без напряжения, М20
Принадлежности
Переносное устройство диагностики и калибровки
Солнцезащитный козырек
Крепежный кронштейн и оборудование
Микрофон лобового стекла
UEX5-1111
UEX5-5111
UEX5-1131
UEX5-5131
80510-1
80612-1
Магнит
80499-1
80601-1
80333-1
Механические характеристики
Корпус
Нержавеющая сталь AISI 316L
Габаритные размеры
203 x 203 x 201 мм
Масса
7,5 кг
Монтаж
Монтажный кронштейн из нержавеющей стали
Входные отверстия
M20 x 1,5 (доступен дополнительный адаптер 3/4” NPT)
