Контроллер GasGard XL
Многоканальный настенный контроллер MSA GasGard XL для стационарных систем газового контроля. Принимает сигналы датчиков, показывает концентрации и состояния каналов; конфигурация расширяется до восьми измерительных каналов.
Цена — по запросуПоможем подобрать и рассчитаем под вашу задачу
- ✓ Подбор комплектации
- ✓ Документы по запросу
- ✓ Доставка по РФ
Технические характеристики
| Характеристика | Значение |
|---|---|
| Тип | Контроллер системы газового контроля |
| Входы | До 8 каналов; 4–20 мА или сигнал совместимых пассивных датчиков MSA — в зависимости от плат |
| Индикация | Дисплей концентраций и состояния каналов |
| Выходы | Релейные (тревога, управление вентиляцией/отсечкой) |
| Пороги тревог | Программируемые |
| Исполнение | Стационарное, настенное |
Описание
Контроллер GasGard XL производства MSA служит центральным блоком стационарной системы газового контроля. Он принимает сигналы газовых датчиков, отображает концентрации и состояние каналов, формирует сигналы тревоги и неисправности. Для подключения исполнительных устройств используются релейные выходы.
Каналы и датчики GasGard XL
Настенный контроллер комплектуется измерительными платами под требуемое количество каналов — до восьми. В зависимости от установленных плат поддерживаются активные датчики с выходом 4–20 мА и совместимые пассивные каталитические датчики MSA. Это позволяет построить систему контроля горючих газов, токсичных газов или кислорода с учётом выбранных датчиков.
Большой графический ЖК-дисплей, светодиодная индикация и встроенная звуковая сигнализация помогают отслеживать состояние системы. Предусмотрены два уровня тревоги. Состав измерительных плат, выходов и дополнительных принадлежностей выбирают при заказе.
Цена GasGard XL и расчёт комплектации
Цена GasGard XL уточняется для выбранного состава системы. В заявке укажите количество каналов, модели и сигналы датчиков, требования к реле, питанию и резервному аккумулятору. По этим данным согласуем комплект поставки, стоимость и срок.
Документация и сертификаты
GasGard XL — руководство по эксплуатации
ДОКУМЕНТАЦИЯ
GasGard XL — руководство по эксплуатации
Полный текст · 16 разделов
Титульные сведения и содержание
страница исходного документа 1 из 96
Руководство по эксплуатации
Настенный контроллер GasGard XL
Order N°. 10081908/05
страница исходного документа 2 из 96
MSA Europe GmbH Schlüsselstrasse 12 8645 Rapperswil-Jona Switzerland (Швейцария) © MSA. Все права защищены.
Декларация соответствия опубликована на странице веб-сайта MSAsafety.com, посвященной данному продукту.
страница исходного документа 3 из 96
MSA
СОДЕРЖАНИЕ
Настенный контроллер GasGard XL 3 RU
Содержание
1. Правила техники безопасности ...................................................................... 5 1.1. Надлежащее использование ................................................................... 5 1.2. Информация об ответственности ........................................................... 5
2. Описание ............................................................................................................. 6 2.1. Общий обзор ............................................................................................. 6 2.2. Контроллер ............................................................................................... 7 2.3. Передняя панель .................................................................................... 10
3. Установка .......................................................................................................... 15 3.1. Механический монтаж ............................................................................ 15 3.2. Электрический монтаж ........................................................................... 16
4. Работа ................................................................................................................ 19 4.1. Главный экран ........................................................................................ 19 4.2. Органы управления ................................................................................ 21 4.3. Просмотр информации о каналах ......................................................... 23 4.4. Просмотр архива событий ..................................................................... 24
5. Конфигурация .................................................................................................. 28 5.1. Системное меню ..................................................................................... 28 5.2. Меню настройки реле ............................................................................. 37 5.3. Меню общей настройки .......................................................................... 41 5.4. Калибровка (Calibration) ......................................................................... 43
6. Программа настройки ..................................................................................... 52 6.1. Установка и запуск ................................................................................. 52 6.2. Использование приложения .................................................................. 53 6.3. Многоязычная система .......................................................................... 55 6.4. Настройка каналов ................................................................................. 55 6.5. Настройка выходных реле ..................................................................... 56 6.6. Калибровка каналов ............................................................................... 57
7. Техническое обслуживание ........................................................................... 57
8. Технические характеристики и сертификация ........................................... 58 8.1. Технические характеристики ................................................................. 58 8.2. Маркировка, сертификаты и аттестаты ................................................ 61 8.3. Специальные условия безопасного использования в соответствии с SIL 2 ............................................................................ 62
9. Информация для заказа ................................................................................. 63 9.1. Контроллер ............................................................................................. 63 9.2. Принадлежности/Запасные части ......................................................... 64 9.3. Запасные части....................................................................................... 64
Приложение A – Список датчиков ............................................................................ 65 A-1 Список датчиков, совместимых с контроллером GasGard XL ............. 65
страница исходного документа 4 из 96
СОДЕРЖАНИЕ
MSA
4 Настенный контроллер GasGard XL RU
Приложение B – Схемы подключения .................................................................... 67 B-1 Датчик типа D-7100 ................................................................................ 67 B-2 Датчик типа D-7010 ................................................................................ 67 B-3 Датчик типа D-715 K ............................................................................... 68 B-4 Датчик типа D-7152 K ............................................................................. 68 B-5 Датчик типа D-7711 K ............................................................................. 69 B-6 Датчик типа D-7711 K-PR ....................................................................... 69 B-7 Серия 47 K стандартная и PRP ............................................................. 70 B-8 Серия 47 K-HT ........................................................................................ 70 B-9 Датчик типа DF-7010 .............................................................................. 71 B-10 Датчик типа DF-7100 .............................................................................. 71 B-11 Датчик типа DF-9200 .............................................................................. 72 B-12 Датчик типа DF-9500 .............................................................................. 72 B-13 Датчик типа DF-9500 с барьером искробезопасности ......................... 73 B-14 Датчик типа DF-9500 с барьером искробезопасности ......................... 73 B-15 Датчик GD10 ........................................................................................... 74 B-16 ULTIMA X (2-проводной) ........................................................................ 74 B-17 ULTIMA X (3-проводной)/Ultima X5000/ S5000 ..................................... 75 B-18 Датчик типа DF-8603 .............................................................................. 75 B-19 Датчик типа DF-8201 .............................................................................. 76 B-20 Датчик типа DF-8250 .............................................................................. 76 B-21 Датчик типа DF-8510 .............................................................................. 77 B-22 Датчик типа FlameGard .......................................................................... 77 B-23 Датчик типа SafeEye 4xx/UV .................................................................. 78 B-24 Датчик типа ULTIMA X IR/Ultima X5000 XIR .......................................... 78 B-25 Передатчик RG3 LCD ............................................................................. 79 B-26 Датчик типа DF-7500 .............................................................................. 79 B-27 Датчик типа Chillgard M100 .................................................................... 80 B-28 Датчик типа DF-9500C ............................................................................ 80 B-29 Датчик типа D500S ................................................................................. 81 B-30 Датчик типа Chillgard M100 .................................................................... 81
Приложение C – Схема подключения отдельных реле ....................................... 82
Приложение D – Контакты разъемов ...................................................................... 83 GasGard XL ........................................................................................................ 83 Главная плата .................................................................................................... 84 Плата расширения для датчиков ..................................................................... 85 Плата релейных выходов ................................................................................. 86
Приложение E – Список параметров, настраиваемых пользователем ............ 87
Приложение F .............................................................................................................. 90 Строки дисплея .................................................................................................. 90 Строки программы ............................................................................................. 92 События.............................................................................................................. 93
1. Правила техники безопасности
страница исходного документа 5 из 96
MSA ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ
Настенный контроллер GasGard XL 5 RU
1. Правила техники безопасности
1.1. Надлежащее использование
Настенный контроллер GasGard XL (далее «контроллер») представляет собой компактный блок контроля в настенном корпусе для подключения до 8 датчиков взрывоопасных (EX), токсичных (TOX) газов и/или концентрации кислорода (OX). Контроллер подходит для широкого применения во многих отраслях промышленности. Простота установки и дружественная к пользователю система настройки с помощью кнопочной панели, удобные функции редактирования и копирования делают контроллер идеальным инструментом управления для небольших, независимых систем предупреждения о наличии газа. Перед началом эксплуатации изделия следует обязательно ознакомиться с настоящим руководством по эксплуатации и неукоснительно соблюдать приведенные в нем указания. Особое внимание следует обратить на указания по безопасности, а также на информацию по использованию и эксплуатации изделия. Кроме того, для безопасного использования аппарата следует учитывать нормативные документы страны, в которой он применяется.
Внимание!
Это изделие предназначено для сохранения жизни и здоровья
пользователя. Неправильное применение, уход или
техобслуживание могут нарушить его работоспособность,
создавая тем самым серьёзную угрозу человеческой жизни.
Перед применением следует проверить работоспособность
изделия. Оно не должно использоваться, если такая проверка
дала неудовлетворительные результаты, при повреждениях,
отсутствии компетентного техобслуживания/ухода,
использовании неоригинальных MSA комплектующих и деталей.
Непредусмотренное использование или использование за пределами технических характеристик будет рассматриваться как ненадлежащее. Это особенно относится к несанкционированным модификациям изделия и к его вводу в эксплуатацию лицами, не уполномоченными MSA. Рекомендуется ознакомиться со стандартом EN 60079-29-2, регламентирующим порядок выбора, монтажа и обслуживания газоанализаторов.
1.2. Информация об ответственности
MSA не несёт ответственности в случаях использования данного изделия ненадлежащим образом или не по назначению. Выбор и использование изделия являются исключительной прерогативой конкретной эксплуатирующей организации. Ответственность за возмещение ущерба от применения, гарантия качества и прочие гарантийные обязательства, заявленные MSA в связи с данным изделием, теряют юридическую силу, если при эксплуатации, проведении техобслуживания или текущего ухода не соблюдались положения настоящего руководства.
2. Описание
страница исходного документа 6 из 96
ОПИСАНИЕ
MSA
6 Настенный контроллер GasGard XL RU
2. Описание
2.1. Общий обзор
Рис. 1 GasGard XL
Данная система контроля представляет собой настенную версию
стационарного сигнального устройства, предупреждающего о наличии газа.
Прибор используется для контроля промышленных помещений и установок
на наличие горючих, взрывоопасных, токсичных газов, и/или их
паровоздушных смесей и содержания кислорода.
Система контроля обеспечивает питание для датчиков, обработку сигнала и
индикацию измеренных концентраций газа, срабатывание устройств
аварийной сигнализации при достижении пороговых значений концентраций
измеряемых газов и диагностического самоконтроля.
Рекомендуемое время эксплуатации согласно EN 50271 составляет 20 лет.
Контроллер позволяет работать с 8 каналами для активных или пассивных
датчиков.
Его можно использовать для:
Контроля опасности взрыва (EX) для защиты производственных
установок и работающего в этом месте персонала посредством
непрерывного контроля атмосферы на присутствие потенциально
взрывоопасных газов/паров в воздухе до того, как их концентрация
достигнет нижнего взрывоопасного предела, включения аварийной
сигнализации и принятия мер по предотвращению опасности.
Одобрено к применению в соответствии с Директивой 2014/34/EC
(о взрывоопасной среде).
Контроль уровня кислорода (OX) для защиты персонала посредством
непрерывного контроля воздуха на недостаток или избыток кислорода
или контроля за состоянием установок с инертной атмосферой.
Одобрено к применению в соответствии с Директивой 2014/34/EC
(о взрывоопасной среде).
Контроль токсических газов (TOX) для защиты персонала посредством
непрерывного контроля концентрации токсичных газов в воздухе.
страница исходного документа 7 из 96
MSA ОПИСАНИЕ
Настенный контроллер GasGard XL 7 RU
При достижении установленных пороговых значений, например
максимальной/минимальной концентрации в воздухе, происходит включение
аварийной сигнализации.
Типичными областями применения являются:
химическая и нефтехимическая промышленность;
производство красок и растворителей;
газоперерабатывающая промышленность;
муниципальные службы.
2.2. Контроллер

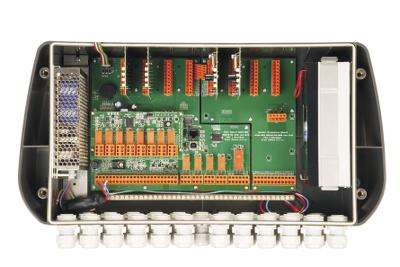

Рис. 2 Корпус
Контроллер состоит из следующих основных модулей:
Корпуса с монтажными отверстиями (7) и отверстиями для ввода
кабелей (5)
Источника питания (1)
Аккумулятора автономного питания (6)
Платы расширения для датчиков (4)
Плат измерительных каналов (3)
Платы релейных выходов (2)
Встроенный плавкий предохранитель T4 А (8)
Встроенный плавкий предохранитель T250 мА (9)
7
1
6
4
3
2
5
8
9
страница исходного документа 8 из 96
ОПИСАНИЕ
MSA
8 Настенный контроллер GasGard XL RU
2.2.1. Корпус для крепления на стену
Корпус контроллера выполнен из АБС-пластика (акрилонитрил-бутадиен-
стирол) в соответствии с IP 56. Размеры 515 x 277 x 129 мм.
Отверстия для ввода кабелей отсутствуют. Конструктивно обозначены
места на нижней стороне корпуса, где можно выполнить эти отверстия.
Передняя панель уже изготовлена с с предварительно сформированными
местами для отверстий для 8 каналов (полная конфигурация комплекта).
Корпус крепится к стене 4 винтами.
2.2.2. Источник питания
мощностью 100 Вт для полностью укомплектованного блока на 4 - 8
каналов.
В качестве источника питания используется сеть переменного тока.
Источник питания от сети переменного тока (переключаемый) соответствует
требованиям CE, UL, CSA (от 100 до 255 В; 50/60 Гц).
При пропадании сетевого напряжения источник питания автоматически
переключается на аккумулятор автономного питания.
Напряжение для питания датчиков составляет от 24 В постоянного
тока ±20%.
2.2.3. Аккумулятор автономного питания
Две батареи аккумуляторов 12 В постоянного тока/2,2 А-ч
(последовательное подключение) могут вставляться по желанию в корпус
контроллера. Эти аккумуляторы обеспечивают автономное питание в
течение 20 минут для 8 каталитических датчиков.
О работе в режиме автономного питания сигнализирует индикатор на
передней панели (индикатор питания начинает мигать).
2.2.4. Главная плата
На главной плате установлен высокопроизводительный микроконтроллер с
множеством интерфейсов. Кроме этого, на ней расположена схема
самоконтроля, внутренний звуковой сигнализатор (85 дБ), стандартные
схемы общих выходов и схема зарядки аккумулятора.
Вся необходимая информация сохраняется на главной плате.
Доступны следующие интерфейсы связи:
1 порт Ethernet, настроенный для работы по протоколу ModBus TCP/IP
(с гальванической развязкой)
1порт RS485, настроенный для работы с удаленным терминалом по
протоколу ModBus RTU (с гальванической развязкой)
1порт USB, настроенный для работы с удаленным терминалом по
протоколу ModBus RTU.
страница исходного документа 9 из 96
MSA ОПИСАНИЕ
Настенный контроллер GasGard XL 9 RU
Работа интерфейсов связи не влияет на работу контроллера.
Для программного обеспечения визуализации системы SCADA могут быть
использованы все три интерфейса. Для доступа в целях обслуживания
можно использовать только два интерфейса, настроенные для работы с
удаленным терминалом по протоколу ModBus RTU (мера
предосторожности).
Стандартные схемы выхода включают:
2 SPDT (Single Pole Double Throw) (однополюсное двухпозиционное)
реле общего сигнала тревоги (СИГНАЛ 1 и СИГНАЛ 2)
1 DPDT (Double Pole Double Throw) (двухполюсное двухпозиционное)
реле общего сигнала о неисправности
2 адресуемых реле общего включения сирены.
2.2.5. Плата индикации
Плата индикации расположена на обратной стороне крышки.
Она содержит микроконтроллер, устройство самоконтроля, кнопки и
графический дисплей (128x64).
2.2.6. Плата расширения для датчиков
Плата расширения предназначена для установки на ней плат
измерительных каналов и выполнения внутренних соединений.
О том, как подключать датчики, смотрите раздел 3.2.2.
2.2.7. Плата измерительного канала
Существует два типа плат измерительного канала, поставляемых в
зависимости от типа выбранного датчика (пассивные датчики, активные
датчики с выходным сигналом 4–20 мА).
Каждая плата имеет 4 светодиода (A1, A2, состояние, питание) и
устанавливается в канальные разъем (4 на главной плате, 4 на плате
расширения для датчиков).
Питающие и сигнальные разъемы имеют защищенную конструкцию
(неверное подключение или настройка не приводят к повреждению
удаленного датчика).
2.2.8. Плата релейных выходов
Каждая плата релейных выходов содержит 8 выходных реле и подключена к
главной плате или плате расширения датчиков (по одной к каждой) через
разъемы. Пользователь имеет возможность полной настройки
конфигурации реле с передней панели или с подключенного ПК через
программу настройки.
страница исходного документа 10 из 96
ОПИСАНИЕ
MSA
Символ Описание
Напряжение постоянного тока
Напряжение переменного тока
Клемма заземления
Клемма защитного провода
Внимание! Опасность поражения электрическим током
10 Настенный контроллер GasGard XL RU
Два дополнительных реле SPDT (Single Pole Double Throw) (однополюсное
двухпозиционное) на каждый канал (8 реле на 4 канала) с возможностью
настройки на индивидуальные аварийные сигналы:
Нормально разомкнутое/замкнутое
Нормально под напряжением/без напряжения
С самоблокировкой/без самоблокировки
Увеличение/уменьшение
N выходов с m сигналами
Повторный аварийный сигнал (только реле общей сирены)
Группировка
Контакты с резистивной нагрузкой.
2.2.9. Предупреждающие символы согласно стандарту EN 61010-1
В таблице ниже приводятся предупреждающие символы, используемые
согласно стандарту EN 61010-1.
Таблица предупреждающих символов
Внимание! Опасность получения травм
2.3.
Передняя панель
Передняя панель позволяет вводить и получать информацию от
контроллера.
Она используется для контроля состояния всех подключенных датчиков,
определения параметров системы и настройки всех ее частей.
На панели имеются:
Графический ЖК-дисплей (5)
Четыре контрольных светодиодных индикатора на каждый канал (6)
Три общих светодиодных индикатора (1)
Кнопка подтверждения сигнала тревоги (4)
Кнопка сброса сигнала тревоги (2)
Четыре кнопки управления (3)
страница исходного документа 11 из 96
MSA ОПИСАНИЕ
Настенный контроллер GasGard XL 11 RU
Рис. 3 Панель управления
1
Общие индикаторы
4
Подтверждение сигнала
2
Сброс сигнала
5
Графический дисплей
3
Кнопки управления
6
Индикаторы состояния каналов
2.3.1. Графический дисплей
Блок управления имеет графический дисплей размером 128 x 64 пикселей,
который отображает информацию обо всех каналах.
Рис. 4 Графический дисплей
6
5
1
2
3
4
страница исходного документа 12 из 96
ОПИСАНИЕ
MSA
12 Настенный контроллер GasGard XL RU
2.3.2. Кнопки управления
С помощью кнопок управления можно работать с командами меню, как показано ниже. Дополнительную информацию можно найти в разделе 4.
Кнопка вправо [
]
Кнопка вверх [
]
Кнопка влево [ ESC ]
Кнопка вниз [
]
Подтверждение сигнала
Сброс сигнала
ACK
RES
страница исходного документа 13 из 96
MSA ОПИСАНИЕ
Настенный контроллер GasGard XL 13 RU
2.3.3. Светодиодные индикаторы состояния каналов
Для каждого из восьми каналов измерения имеются четыре светодиодных индикаторов для контроля рабочего состояния блоков.
Рис. 5 Индикаторы состояния каналов
1
Индикатор питания
3
Индикатор 1 сигнала тревоги
2
Индикатор состояния
4
Индикатор 2 сигнала тревоги
Светодиод индикатора питания (зеленый) сигнализирует о наличии
питания в канале и доступности его для системы.
Светодиод индикатора состояния (желтый) сигнализирует о
неисправном состоянии канала.
Мигание этого индикатора (с частотой 0,5 Гц) свидетельствует о том,
что работа канала запрещена или канал находится в обслуживании.
Светодиод индикатора 1 сигнала тревоги (красный) сигнализирует
о том, что был достигнут порог срабатывания 1-го сигнала тревоги.
Он может индицировать разные состояния:
Мигает с частотой 4 Гц: Достигнут порог срабатывания 1-го сигнала (но еще не подтвержден)
Светится непрерывно:
1-й сигнал подтвержден, но измеряемый сигнал все еще находится в диапазоне срабатывания сигнала тревоги.
Мигает с частотой 0,5 Гц:
1-й сигнал настроен как сигнал с блокировкой. Измеряемый сигнал уже ниже порога срабатывания сигнала тревоги (но сигнал тревоги еще не сброшен).
1
3
4
2
страница исходного документа 14 из 96
ОПИСАНИЕ
MSA
14 Настенный контроллер GasGard XL RU
Светодиод индикатора 2 сигнала тревоги (красный) сигнализирует
о том, что был достигнут порог срабатывания 2-го сигнала тревоги.
Он может индицировать разные состояния:
Мигает с частотой 4 Гц: Достигнут порог срабатывания 2-го сигнала (но еще не подтвержден)
Светится непрерывно:
2-й сигнал подтвержден, но измеряемый сигнал все еще находится в диапазоне срабатывания сигнала тревоги.
Мигает с частотой 0,5 Гц:
2-й сигнал настроен как сигнал с блокировкой. Измеряемый сигнал уже ниже порога срабатывания сигнала тревоги (но сигнал тревоги еще не сброшен).
2.3.4. Светодиод состояния релейной платы канала
Каждая релейная плата канала имеет небольшой SMD-светодиод с маркировкой VD1, который указывает на различные состояния:
Мигает с частотой 0,5 Гц Релейная плата канала активирована в системе и работает должным образом
Светится непрерывно Релейная плата канала активирована в системе и находится в неисправном состоянии
Погашен Релейная плата канала активирована в системе
2.3.5. Индикаторы состояния контроллера
Рис. 6 Индикаторы состояния контроллера
1
Индикатор питания
3
Индикатор системы
2
Индикатор отказа
Светодиод индикатора питания (зеленый) сигнализирует о наличии
питания в контроллере. Мигание индикатора (0,5 Гц) сигнализирует о
питании от аккумуляторной батареи.
Светодиод индикатора отказа (желтый) сигнализирует о том, что один
из датчиков находится в состоянии отказа.
Светодиод индикатора системы (желтый) сигнализирует об
обнаружении в работе контроллера системной ошибки.
1
2
3
3. Установка
страница исходного документа 15 из 96
MSA УСТАНОВКА
Настенный контроллер GasGard XL 15 RU
3. Установка
Перед началом установки проверьте по отгрузочным документам и наклейке на упаковке полноту и правильность поставляемых компонентов.
Установка блока контроля должна производиться вне потенциально взрывоопасной зоны, в месте, не подверженном воздействию агрессивных газов. Датчики для использования во взрывоопасной зоне должны иметь соответствующую сертификацию (Ex) и устанавливаться с соблюдением всех применимых местных и государственных норм. Компания MSA настраивает и калибрует все системы контроля в соответствии с контрольной таблицей и все системы поставляются с листками технических данных на каждую точку измерения. Установка системы контроля наличия газа должна выполняться только квалифицированным персоналом после прочтения поставляемой документации. Должны соблюдаться все применимые местные и государственные нормы. Правильность подключения каждого датчика и модуля системы контроля должна проверяться во время установки по ссылкам на серийные номера, указанные в листке технических данных.
3.1. Механический монтаж
Рис. 7 Монтажный чертеж
страница исходного документа 16 из 96
УСТАНОВКА
MSA
16 Настенный контроллер GasGard XL RU
Выполняйте монтаж блока контроля в следующем порядке: (1) Выполните разметку отверстий, как показано на Рис. 7, под четыре монтажных шурупа. (2) Просверлите в стене четыре отверстия подходящего диаметра под пробки для шурупов. (3) Снимите переднюю панель с корпуса. (4) Закрепите блок на стене подходящими шурупами (Винты M6 или 6,4 мм SPAX). (5) Закрепите крышку имеющимися винтами.
3.2. Электрический монтаж
Внимание!
Система контроля должна быть установлена с соблюдением всех
применимых норм, иначе безопасная работа оборудования не
гарантируется.
Во время установки используйте внутреннее замыкание на землю
для заземления оборудования.
Если местными правилами разрешается или требуется наличие
внешнего замыкания на землю, оно должно служить в качестве
только дополнительного заземления.
Место установки должно быть выбрано так, чтобы окружающие условия
соответствовали требованиям, указанным в технических данных.
При установке контроллера следует соблюдать следующие требования
Директивы по электромагнитной совместимости:
Для подключения устройств к электрической сети должны быть
обеспечены надежное заземление или защитный провод выравнивания
потенциалов.
Пользователь должен обеспечить подходящее напряжение питания в
соответствии с директивами по электромагнитной совместимости.
Все кабели к датчикам и кабели управления должны быть экранированы.
Экранированные кабели должны иметь экран не менее 80% поверхности.
Кабели датчиков и сигналов управления должны быть физически
отделены от кабелей питания.
Экранированные провода должны укладываться в группу. Если длина
кабеля увеличивается с помощью клеммных коробок, коробки следует
экранировать и внутренние соединения сделать как можно короче.
страница исходного документа 17 из 96
MSA УСТАНОВКА
Настенный контроллер GasGard XL 17 RU
Внимание!
Открывать корпус прибора следует осторожно ввиду опасного
высокого напряжения на контактах реле и источнике
электропитания.
Открывать прибор разрешается только квалифицированному
персоналу.Запрещается подвергать источник питания
переменного тока изменению напряжения с превышением
ограничений, указанных в данном руководстве.
Сеть питания переменного тока должна функционировать без
выбросов и внезапного изменения напряжения ввиду большой
электрической нагрузки и помех, вызванных индуктивной или
емкостной нагрузкой, неправильным подключением контактов и
сильными электромагнитными помехами.
Запрещается вставлять в корпус источника питания отвертки и
мелкие предметы. Необходимо соблюдать осторожность, чтобы в
источник питания не попадали винты!
3.2.1. Источник питания
Стандартный блок питания 100 - 255 В переменного тока, 50/60 Гц, 24 В
постоянного тока ±20% используется для питания внутренних схем.
Компания MSA предлагает три варианта питания для контроллера
Gasgard XL:
1.
Питание только от сети переменного тока 100 - 255 В.
2.
Питание от сети переменного тока 100 - 255 В и встроенного
аккумулятора автономного питания 24 В постоянного тока.
Сетевое напряжение подключается к клеммам L (Фаза), N (Ноль) и земля.
Рис. 8 Подключение блока питания
страница исходного документа 18 из 96
УСТАНОВКА
MSA
18 Настенный контроллер GasGard XL RU
3.2.2. Подключение датчика
Датчик должен подключаться к клеммам на главной плате или плате
расширения датчиков (подробности смотрите
Приложение C и
Приложение D).
Внимание!
Соблюдайте инструкцию по обращению с компонентами,
подверженными повреждению статическим электричеством!
Неправильное подключение датчиков не должно приводить к повреждению контроллера или датчика. Электрические схемы подключения разных типов датчиков показаны в Приложении B. Датчики должны подключаться к клеммам с помощью экранированных кабелей. Значение максимальной длины кабелей для датчиков приведены в техническом описании.
4. Работа
страница исходного документа 19 из 96
MSA РАБОТА
Настенный контроллер GasGard XL 19 RU
4. Работа
Интерфейс пользователя системы контроля интегрирован в
исполнительный блок с дисплеем. Блок способен отображать как аварийные
сигналы и предупреждения, так и системные параметры.
Подключение исполнительного блока к ПК позволяет использовать
дружественный интерфейс оператора.
Поля ввода используются как поля выбора в большинстве возможных
случаев, с отображением часто используемых данных. Выбор выполняется
с помощью курсора, что делает использование интегрированного блока
управления/блока с дисплеем очень простым.
4.1.
Главный экран
Главный экран отображает информацию о состоянии активности каналов
(активен, запрещен, в обслуживании), включая информацию о системе
(системная дата и время).
Рис. 9 Главный экран
1
Системная дата
5
Текущее значение
2
Состояние детектора пламени
6
Состояние аккумулятора
3
Номер канала
7
Информация о состоянии
4
Системное время
8
Архив событий
Системная дата и время : Текущие установленные значения для
архивации событий
Номер канала
: Положение платы измерительного канала,
считая слева направо на главной плате (1 … 4)
и плате расширения датчиков (5 … 8).
Информация о состоянии : Информация о состоянии канала (аварийный
сигнал, отказ, функционирует и т.д.;см.
символы)
1
2
3
4
8
7
5
6
страница исходного документа 20 из 96
РАБОТА
MSA
Символ Описание
Сигнал 1
Отображается, если достигнут уровень срабатывания 1-го
сигнала тревоги
Сигнал 2
Отображается, если достигнут уровень срабатывания 2-го
сигнала тревоги
Выше диапазона
Отображается, если измеренный сигнал превышает верхнее
значение диапазона (более чем на 105% от полной шкалы).
Ниже диапазона
Отображается, если измеренный сигнал меньше нижнего
значения диапазона (менее чем на -5 % от полной шкалы).
Отказ датчика
Отображается, если соединение датчика неисправно или
закорочено
Внутренний отказ канала
Отображается, если на плате измерительного канала
обнаружен отказ системы
В обслуживании
Отображается, если канал находится в режиме обслуживания
(калибровки)
Inhibit (Запрет)
Отображается, если работа канала запрещена
Сигнализация КСЗ (STEL) (предельно допустимое
кратковременное среднее значение)
Отображается, если получен сигнал о превышении порога
КСЗ (STEL)
Сигнализация CC3 (TWA) (предельно допустимое
среднесменное значения)
Отображается, если получен сигнал о превышении порога
ССЗ (TWA)
В комплект поставки входит заряженная аккумуляторная
батарея
Аккумулятор есть, но он разряжен
(Символ начинает мигать (0,5 Гц), если кабель
аккумулятора отсоединен)
20 Настенный контроллер GasGard XL RU
Текущее значение
: Измеренное значение концентрации газа.
Архив событий
: Последние 1000 событий (аварийные сигналы,
подтверждение и сброс сигналов, отказы,
калибровка и т.д.) сохраняются в памяти и
могут быть восстановлены оператором.
Таблица символов информации о состоянии
Отсутствие аккумулятора
страница исходного документа 21 из 96
MSA РАБОТА
Детектор пламени подключен – нет пламени
Предупреждение – детектор пламени находится в условии
1-го сигнала тревоги
Символ Описание
ВВОД
Нажатием этой кнопки выполняется переход к более низкому
пункту меню или принятие сделанных изменений.
ВВЕРХ
Нажатием этой кнопки выполняется изменение
значений/параметров в прямом направлении.(Удерживание
данной кнопки нажатой и нажатие кнопки ВНИЗ изменит
значения/параметры в обратном направлении).
ВНИЗ
Нажатием этой кнопки выполняется перемещение курсора к
следующей позиции.
ESCAPE
Нажатием этой кнопки выполняется выход вверх из пункта
меню или отмена сделанных изменений.
Настенный контроллер GasGard XL 21 RU
Если детектор пламени подключен к токовому (мА) входу платы канала измерения, главный экран будет содержать следующие символы, предназначенные для отображения состояния детектора пламени:
Тревога – датчик пламени находится в условии 2-го
сигнала тревоги
Канал, в котором аварийный сигнал был обнаружен в первый раз, выделяется миганием.
В случае отсутствия связи между платой дисплея и основной платой на экране дисплея отображается сообщение «Communication OFF» (связь ВЫКЛ).
4.2.
Органы управления
На передней панели расположены 4 кнопки управления, которые
используются как в режиме работы, так и для настройки блока контроля.
ПОДТВЕРЖДЕНИЕ
В случае появления аварийного сигнала нажатием на эту
кнопку отключается звуковой сигнал.
ACK
страница исходного документа 22 из 96
РАБОТА
MSA
СБРОС
RES Нажатием на эту кнопку выполняется сброс реле аварийных
сигналов в нормальное рабочее состояние (только в случае
выхода измеряемого значения за уровень блокировки
аварийного сигнала).
Использование горячих клавиш
Нажатие и удержание некоторых кнопок управления на передней панели
приводит к выполнению некоторых дополнительных функций главного
экрана.
ВВЕРХ
Нажатие и удержание этой кнопки в течение 5 секунд
позволяет изменить английский язык на один из других
языков.
22 Настенный контроллер GasGard XL RU
ESCAPE
Нажатие и удержание этой кнопки в течение 5 секунд
позволяет выполнить процесс самодиагностики контроллера
GasGard XL:
проверка ЖК-дисплея
проверка всех индикаторов
проверка внутреннего звукового сигнализатора.
После завершения самодиагностики отображается текущая
версия программного обеспечения для каждой установленной
платы:
C1 …C8 – платы каналов измерения,
R1 … R2 – платы релейных выходов,
D- Плата индикации,
M – Главная плата.
страница исходного документа 23 из 96
MSA РАБОТА
Настенный контроллер GasGard XL 23 RU
4.3. Просмотр информации о каналах
(1) Во время индикации главного экрана нажмите [ВВОД].
(2) Выберите канал с помощью кнопки [ВНИЗ]
(3) Нажмите [ВВОД] для
подтверждения.
На следующем экране на
дисплее будет отображена
информация о канале:
- Номер канала
- Измеряемый газ
- Символ
активного/пассивного
канала
- Измеренное значение
концентрации газа и
единицы измерения или
состояние канала
- Предварительно
установленные уровни
включения сигнала тревог
1
2
4
5
3
страница исходного документа 24 из 96
РАБОТА
MSA
(1) Во время индикации главного
экрана нажмите [ВВОД].
(2) Выберите архив событий с
помощью кнопки [ВНИЗ]
24 Настенный контроллер GasGard XL RU
4.4. Просмотр архива событий
(3) Нажмите [ВВОД] для подтверждения.
На следующем экране на
дисплее будет отображена
такая информация:
- Дата события
- Время события
- Обозначение канала
- Описание события
(4) Пролистайте архив событий с помощью кнопок [ВНИЗ] или [ВВЕРХ].
1
2
3
4
страница исходного документа 25 из 96
MSA РАБОТА
00 Device Turned On/контроллер 27 Master Calibration
выключен Saved/эталонная
калибровка сохранена
01 Communication OFF/связь 28 New Calibration Saved/новая
выключена калибровка сохранена
02 Communication ON/связь 29 Coil Relay 1 FAULT
включена /неисправность реле 1
03 Board Reset/сброс платы 30 Coil Relay 2 FAULT
/неисправность реле 2
04 Alarm1 ON/срабатывание 1-го 31 Coil Relay 3 FAULT
сигнала тревоги /неисправность реле 3
05 Alarm1 OFF/выключение 1-го 32 Coil Relay 4 FAULT
сигнала тревоги /неисправность реле 4
06 Alarm1 Acknowledgement/ 33 Coil Relay 5 FAULT
подтверждение 1-го сигнала /неисправность реле 5
тревоги
07 Alarm1 Reset/сброс 1-го 34 Coil Relay 6 FAULT
сигнала тревоги /неисправность реле 6
08 Alarm2 ON/ срабатывание 2- 35 Coil Relay 7 FAULT
го сигнала тревоги /неисправность реле 7
09 Alarm2 OFF/выключение 2-го 36 Coil Relay 8
сигнала тревоги FAULT/неисправность реле 8
10 Alarm2 Acknowledgement/ 37 Main Power Supply
подтверждение 2-го сигнала OFF/выключение питания
тревоги контроллера
11 Alarm2 Reset/сброс 2-го 38 Main Power Supply
сигнала тревоги ON/включение питания
контроллера
12 UnderRange/сигнал меньше 39 Low Battery/аккумулятор
нижнего предела измерения разряжен
13 OverRange/сигнал выше 40 Battery FAULT/аккумулятор
верхнего предела измерения неисправен
14 STEL alarm ON/срабатывание 41 Common Coil Relay Horn2
сигнала тревоги по STEL FAULT/реле сирены 2
неисправноНастенный контроллер GasGard XL 25 RU
Список обозначений событий
15 STEL alarm OFF/выключение сигнала тревоги по STEL 42 Common Coil Relay Horn1 FAULT/реле сирены 1 неисправно
страница исходного документа 26 из 96
РАБОТА
MSA
16 STEL alarm Acknowledgement/ 43 Common Coil Relay Alarm2
подтверждение сигнала FAULT/реле общего
тревоги по STEL сигнала тревоги 2
неисправно
17 TWA alarm ON/срабатывание 44 Common Coil Relay Alarm1
сигнала тревоги по TWA FAULT/реле общего
сигнала тревоги 1
неисправно
18 TWA alarm OFF/выключение 45 Common Coil Relay Fault
сигнала тревоги по TWA FAULT/реле общего
сигнала сбоя неисправно
19 TWA alarm Acknowledgement 46 RAM Check FAULT/ошибка
/подтверждение сигнала RAM
тревоги по TWA
20 Sensor FAULT/датчик 47 ROM Check FAULT/ошибка
неисправен RОM
21 System FAULT/системная 48 System Password
ошибка entered/системный пароль
введен
22 Start of Calibration/начало 49 Calibration Password
калибровки entered/пароль для
калибровки введен
23 ZG accepted/нулевой газ 50 Read FAULT/ошибка
принят чтения
24 SG accepted/калибровочный 51 Write FAULT/ошибка записи
газ принят
25 FAULT of ZG result/обнуление 52 Test Mode ON/Проверочный
не прошло режим ВКЛ.26 Настенный контроллер GasGard XL RU
26 FAULT of SG result/калибровка не прошла 53 Test Mode OFF/Проверочный режим ВЫКЛ.
страница исходного документа 27 из 96
MSA РАБОТА
C1 Плата канала 1 C2 Плата канала 2 C3 Плата канала 3 C4 Плата канала 4 C5 Плата канала 5 C6 Плата канала 6 C7 Плата канала 7 C8 Плата канала 8 R1 Релейная плата 1 R2 Релейная плата 2 DB Плата дисплея MB Главная плата
Настенный контроллер GasGard XL 27 RU
Список идентификации назначенных каналов
RTC Часы реального времени
5. Конфигурация
страница исходного документа 28 из 96
КОНФИГУРАЦИЯ
MSA
28 Настенный контроллер GasGard XL RU
5. Конфигурация
Все параметры контроллера GasGard XL можно настроить с помощью кнопок
передней панели или с помощью программного обеспечения на ПК
( Раздел 6).
Существуют два меню для изменения параметров контроллера:
Системное меню
Оператор имеет возможность изменять любые параметры в
соответствии с требованиями способа применения. Доступ к системному
меню защищен с помощью пароля.
Из системного меню можно вызывать дополнительные меню для
настройки контроллера:
Меню настройки реле предназначено для установки параметров каждого
реле в отдельности
Меню калибровки служит для калибровки всех каналов
Меню общей настройки позволяет установить общие параметры блоков
Прямой доступ к меню калибровки
Оператор имеет возможность калибровки каждого канала, но он не в
состоянии изменить что-либо еще в конфигурации блока.
Доступ к этим функциям возможен только после ввода пароля.
Для входа в системное меню и в меню калибровки применяются разные пароли. Пароли можно установить в меню общей настройки.
5.1. Системное меню
Системное меню включает все параметры, которые позволяют полностью
настроить контроллер, выполнив следующие действия:
Изменение параметров каналов
Настройку выходных реле (Меню настройки реле)
Калибровку (Меню калибровки)
Общую настройку (Меню общей настройки)
страница исходного документа 29 из 96
MSA КОНФИГУРАЦИЯ
(2) С помощью кнопок [ВВЕРХ];
[ВНИЗ] и [ВВОД] введите этот
пароль.
(3) Нажмите кнопку [ВВОД] для
подтверждения пароля.
Если пароль правильный, на
экране появится системное
меню.
1 На экране системного меню
отображаются:
- Идентификационный символ
платы измерительного канала
- Идентификационный символ
релейной платы
- Символы параметров
2 3
Номер канала
Его выбор позволяет устанавливать параметры канала.
Настенный контроллер GasGard XL 29 RU
(1) Одновременно нажмите и
удерживайте несколько секунд
кнопки [ВВОД] и [ОТМЕНА].
Появится приглашение ввести
пароль.
Паролем доступа является число от 1 до 9999.
Установленным на заводе паролем является число 123.
Идентификационный символ платы измерительного канала
Должен быть выбран оператором для подтверждения того, что
плата канала измерения вставлена в разъем.
Идентификационный символ релейной платы
Должен быть выбран оператором для подтверждения того, что релейная
плата вставлена в разъем (левый символ соответствует 1-й плате
(подключенной к главной плате), считая от левого края, а правый символ -
2-й плате (подключенной к плате расширения датчиков), считая от левого
края).
страница исходного документа 30 из 96
КОНФИГУРАЦИЯ
MSA
Символы параметров
Выбор этих символов позволяет открыть дополнительные подменю:
Меню настройки реле (меню изменения параметров каждого реле в
отдельности; Раздел 5.2).
Меню калибровки (Калибровка каналов; Раздел 5.4)
Меню общей настройки (Установка общих параметров; Раздел 5.3)
(1) С помощью кнопок управления
выберите элемент для настройки.
30 Настенный контроллер GasGard XL RU
(2) Нажмите кнопку [ВВОД] для подтверждения выбранного элемента.
Выбранный элемент инвертируется и не мигает.
Нажатие на кнопку [ОТМЕНА] позволяет выйти из системного меню.
(3) Используйте кнопки управления для выбора одного из вариантов:
– Принять изменения и выйти из меню.
– Изменения не принимать и выйти из меню.
– Вернуться в системное меню.
страница исходного документа 31 из 96
MSA КОНФИГУРАЦИЯ
(1) Войдите в системное
меню( Раздел 5.1).
(2) С помощью кнопок управления
выберите номер канала,
подлежащего изменению.
Настенный контроллер GasGard XL 31 RU
5.1.1. Описание параметров канала
(3) Нажмите [ВВОД] для
подтверждения.
Появится первый из двух
экранов настройки.
При установке опции ATEX немедленно изменяются
соответствующие параметры ATEX:
Параметр задержки сигналов тревоги устанавливается в 0 [сек.]
Срабатывание сигналов тревоги Alarm1, Alarm2 устанавливается
по переднему фронту
Порог сигналов тревоги Alarm1, Alarm2 ограничивается в
пределах 0..80 [%] от полного диапазона
Сигнал тревоги Alarm2 устанавливается в фиксируемое значение
Назначенные реле устанавливаются в NE (нормально
запитанные)
При снятии опции ATEX необходимо проверить все
соответствующие параметры, поскольку останется установленной
конфигурация ATEX.
Inhibit (Запрет)
Если отметить, работа канала будет
запрещена
ATEX
Если отметить, будет выполнена
настройка условий срабатывания
сигнала и реле в соответствии с
требованиями ATEX 2014/34.
Range (Диапазон измерения)
Определяет диапазон и единицы
измерения.
Sensor (Датчик)
Определяет тип подключенного
датчика.
MG (Measured Gas)
Определяет тип газа, концентрация
которого измеряется.
страница исходного документа 32 из 96
КОНФИГУРАЦИЯ
MSA
32 Настенный контроллер GasGard XL RU
На группу параметров сигнала тревоги 1 оказывает влияние опция ATEX.
Пороговое значение сигнала тревоги 1.
- Сигнал включается при превышении указанного значения.
- Сигнал включается при падении ниже указанного значения.
- Сигнал выключается автоматически.
- Сигнал блокируется до тех пор, пока не будет подтвержден и сброшен кнопкой [СБРОС].
На группу параметров сигнала тревоги 2 оказывает влияние опция ATEX.
Пороговое значение сигнала тревоги 2.
- Сигнал включается при превышении указанного значения.
- Сигнал включается при падении ниже указанного значения.
- Сигнал выключается автоматически.
- Сигнал блокируется до тех пор, пока не будет подтвержден и сброшен кнопкой [СБРОС].
С помощью кнопки [ВНИЗ] можно переключаться между двумя экранами.
На втором экране отображаются:
Delay (Задержка)
Задержка включения сигнала тревоги
(0–180 с)
В версии ATEX значение устанавливается в 0 [сек.].
страница исходного документа 33 из 96
MSA КОНФИГУРАЦИЯ
Настенный контроллер GasGard XL 33 RU
Hysteresis (Гистерезис)
Определяет гистерезис для сигналов
тревоги 1 и 2
(от 0,0 до ±2,0% от полной шкалы)
Dead Band (Зона
нечувствительности)
Определяет нулевую линию отсчета
(от 0,0 до ±5,0 % полной шкалы)
ZG (Нулевой газ)
Нулевой газ, используемый для
калибровки.
SG (Калибровочный газ)
Калибровочный газ, используемый для
калибровки.
SG value (Концентрация
калибровочного газа)
Значение концентрации
калибровочного газа
Sensor I (Ток датчика)
Показывает ток датчика, необходимый
для выбранного типа головки
(только для пассивных датчиков).
Если используется активный датчик (мА), второй экран содержит только эту информацию.
Если в меню настройки из списка датчиков был выбран детектор пламени (FlameGard, серия FG 5), экран меню изменится, как показано на рисунке. Второй экран будет содержать только параметр "Delay" (Задержка).
страница исходного документа 34 из 96
КОНФИГУРАЦИЯ
MSA
Пороги срабатывания сигнализации для различных детекторов
пламени.
Тип датчика 1-й порог 2-й порог
FlameGard 7,5 [мА] 12,5 [мА]
FlameGard 5 MSIR-H 15,0 [мА] 19,0 [мА]
FlameGard 5 MSIR 15,0 [мА] 19,0 [мА]
FlameGard 5 UV/IR 15,0 [мА] 19,0 [мА]
FlameGard 5 UV/IR-H 15,0 [мА] 19,0 [мА]34 Настенный контроллер GasGard XL RU
(4) Используйте кнопки управления для выбора одного из вариантов:
– Принять изменения и выйти из меню.
– Изменения не принимать и выйти из меню.
– Вернуться в системное меню.
страница исходного документа 35 из 96
MSA КОНФИГУРАЦИЯ
(1) Войдите в системное меню
( Раздел 5.1).
(2) С помощью кнопок управления
выберите канал, подлежащий
изменению, и нажмите кнопку
[ВВОД] для подтверждения.
Появится первый экран
настройки (рисунок слева).
(3) С помощью кнопок управления
выберите требуемый параметр.
(4) Нажмите кнопку [ВВОД] для
подтверждения выбранного
параметра.
(5) С помощью кнопок управления
измените значение параметра.
Настенный контроллер GasGard XL 35 RU
5.1.2. Изменение параметров канала
С помощью кнопки [ВНИЗ] можно переключаться между двумя экранами.
(6) Нажмите кнопку [ВВОД] для принятия внесенных изменений.
Нажмите кнопку [ВЫХОД] для возвращения в меню верхнего уровня.
страница исходного документа 36 из 96
КОНФИГУРАЦИЯ
MSA
Если используется активный
датчик (мА), второй экран
содержит только эту
информацию.
При использовании активного канала (мА) на первом экране также
содержатся параметры STEL и TWA.
Установите значение порога STEL в
пределах от 0 до полного диапазона. При
ненулевом значении сигнал тревоги STEL
включен.
Установите значение порога TWA в пределах
от 0 до полного диапазона. При ненулевом
значении сигнал тревоги TWA включен.
Если в меню настройки из
списка датчиков был выбран
детектор пламени
(FlameGard, серия FG 5), на
экране появиться только одно
меню.
36 Настенный контроллер GasGard XL RU
(7) Используйте кнопки управления для выбора одного из вариантов:
– Принять изменения и выйти из меню.
– Изменения не принимать и выйти из меню.
– Вернуться в меню.
страница исходного документа 37 из 96
MSA КОНФИГУРАЦИЯ
(1) Войдите в системное меню.
(2) В системном меню выберите
элемент “Relay Setting Menu” (Меню
настройки реле) и нажмите кнопку
[ВВОД] для подтверждения
( Раздел 5.1).
Появится первый из двух
экранов настройки.
Настенный контроллер GasGard XL 37 RU
5.2. Меню настройки реле
Меню настройки реле позволяет изменять параметры каждого отдельного реле по отношению к каждому отдельному каналу.
5.2.1. Описание параметров реле
- Номер реле сирены (H01-H02)
Положение реле сирены на главной
плате.
- Состояние реле (S)
Определяет положение контактов
реле в обесточенном состоянии.
NE - Нормально под напряжением
ND - Нормально без напряжения
В версии ATEX значение устанавливается в NE (нормально запитано).
- Приоритет реле (V)
Позволяет устанавливать
приоритет выбранного реле.
- Номер реле (R01-R16)
1 - 8 (Плата релейных выходов № 1)
9 - 16 (Плата релейных выходов № 2)
- Состояние ATEX
Свидетельствует о том, что
выбранное реле по отношению к
данному каналу настроено в
соответствии с требованиями ATEX.
Номера каналов с настройкой ATEX
отображаются на экране жирным
шрифтом. Выбор некоторых
параметров реле ограничен
(например, состояние нормально под
напряжением S: можно выбрать
только значение NE)
4
6
7
5
1
2
3
8
страница исходного документа 38 из 96
КОНФИГУРАЦИЯ
MSA
38 Настенный контроллер GasGard XL RU
- Номер канала
Связывает реле с выбранным
каналом (номера, выделенные
жирным шрифтом, обозначают
каналы с настройкой в соответствии
с требованиями ATEX).
- Сетка настройки
Настройка следующих элементов
сетки определяет состояние
выбранного канала, которое
включает выбранное реле.
- Установка сигнала тревоги 1.
- Установка сигнала тревоги 2.
- Установка сигнала тревоги по STEL.
- Установка сигнала тревоги по TWA.
- Установка сигнала о неисправности
- Реле контроля батареи/питания
Настройка включения этого реле в случае:
Пропадания сети и перехода контроллера на питание от аккумулятора.
Низкого напряжения аккумулятора.
Реле настраивается с помощью символов:
- Не выбрано
- Выбрано
С помощью кнопки [ВНИЗ] можно переключаться между двумя экранами.
страница исходного документа 39 из 96
MSA КОНФИГУРАЦИЯ
(1) Войдите в системное меню.
(2) В системном меню выберите
элемент “Relay Setting Menu”
(Меню настройки реле) и нажмите
кнопку [ВВОД] для
подтверждения ( Раздел 5.1).
Появится первый экран
настройки (рисунок слева).
Настенный контроллер GasGard XL 39 RU
Пример настройки реле
Реле СИРЕНЫ №. 1:
Установка на «нормально
обесточено» (без напряжения) (ND).
Не включается при пропадании
напряжения в сети или разряде
аккумулятора
Имеет приоритет выполнения 4 из 5
условий и
оказывается под напряжением, если
выполняются, по крайней мере, 4 из
следующих условий
В канале 2 включится сигнал
тревоги 1
В канале 3 включится сигнал
тревоги 2
В канале 4 включится сигнал
тревоги по STEL
В канале 5 включится сигнал
тревоги по TWA
В канале 6 включится сигнал
НЕИСПРАВНОСТЬ
5.2.2. Изменение параметров выходных реле
страница исходного документа 40 из 96
КОНФИГУРАЦИЯ
MSA
(3) Используйте кнопки управления
для выбора и изменения
требуемого параметра.
(4) Нажмите кнопку [ВВОД] для
принятия внесенных в параметр
изменений.
Нажмите кнопку [ВЫХОД] для
возвращения в меню
верхнего уровня.
40 Настенный контроллер GasGard XL RU
С помощью кнопки [ВНИЗ] можно переключаться между двумя экранами.
(5) Используйте кнопки управления для выбора одного из вариантов:
– Принять изменения и выйти из меню.
– Изменения не принимать и выйти из меню.
– Вернуться в системное меню.
Общие реле не настраиваются. Их состояние определяется
фиксированными параметрами ( ниже).
Фиксированные параметры общих реле
Сигнал тревоги 1 в любом канале переводит в состояние без напряжения
реле сигнала тревоги 1 на главной плате.
Сигнал тревоги 2 в любом канале переводит в состояние без напряжения
реле сигнала тревоги 2 на главной плате.
Сигнал НЕИСПРАВНОСТЬ в любом канале переводит в состояние без
напряжения реле НЕИСПРАВНОСТЬ на главной плате.
Появление системной ошибки переводит в состояние без напряжения
реле НЕИСПРАВНОСТЬ на главной плате.
страница исходного документа 41 из 96
MSA КОНФИГУРАЦИЯ
(1) Войдите в системное меню
( Раздел 5.1).
(2) С помощью кнопок управления
выберите пункт “General Setting
Menu” (Меню общей настройки) и
нажмите кнопку [ВВОД] для
подтверждения.
Появится первый экран
настройки.
Пароль, установленный на
заводе: 123
- Battery Back Up
(Резервный аккумулятор)
Выберите, если используется
резервный аккумулятор.
- Calibration Psw:
(Пароль калибровки:)
Установка пароля калибровки.
Пароль, установленный на
заводе: 321
- RESET Psw: (Сброс Psw)
Установка пароля для сброса
аварийного сигнала.
Пароль, установленный на
заводе: 0
Настенный контроллер GasGard XL 41 RU
5.3.
Меню общей настройки
Меню общей настройки позволяет установить пароли доступа к системному
меню и меню калибровки и настроить параметры.
- Language
(Язык) Отметив этот пункт, можно
выбрать требуемый язык.
- System Psw:
(Системный пароль:)
Установка системного пароля.
Установка любого вышеуказанного пароля на "Ноль" (0) приведет к отключению функции пароля.
3
1
2
4
5
страница исходного документа 42 из 96
КОНФИГУРАЦИЯ
MSA
Используйте кнопку [ВНИЗ]
для переключения на второй
экран.
- Время/дата
Могут быть выбраны различные
форматы отображения времени и даты
(дд.мм. или мм.дд).
1
2 - User Unit (Единицы
пользователя)
Выделив этот пункт, оператор
может установить собственные
единицы измерения.
(3) Используйте кнопки управления
для выбора и изменения
требуемого параметра.
42 Настенный контроллер GasGard XL RU
Используйте кнопку [ВНИЗ] для переключения на второй экран.
- Modbus RTU
Определяет параметры протокола
связи RS 485.
ADR – адрес блока
Speed – скорость связи
Parity – установка проверки
четности (на четность/на
нечетность)
- Modbus TCP / IP
Определяет параметры связи по
сети Ethernet.
ADR – IP-адрес блока
MASK - маска подсети
GATE – Интернет-шлюз
(4) Нажмите кнопку [ВВОД] для принятия внесенных в параметр изменений.
Нажмите кнопку [ВЫХОД] для возвращения в меню верхнего уровня.
1
2
страница исходного документа 43 из 96
MSA КОНФИГУРАЦИЯ
Настенный контроллер GasGard XL 43 RU
(5) Используйте кнопки управления для выбора одного из вариантов:
– Принять изменения и выйти из меню.
– Изменения не принимать и выйти из меню.
– Вернуться в системное меню.
5.4. Калибровка (Calibration)
Процедура калибровки должна проводиться регулярно для проверки технических характеристик датчиков и обеспечения исправной работы системы. Обычно калибровку необходимо выполнять:
при начальном запуске (первоначальная калибровка);
периодически в соответствии с требованиями эксплуатации или
официальными внутренними нормами;
после замены датчика или в целях безопасности.
В процессе калибровки необходимо соблюдать особые требования по отношению к датчикам в соответствии с имеющимися руководствами по эксплуатации. (Например, время прогрева датчика, нулевой газ, состав эталонного газа, объемная скорость потока эталонного газа, переходник для эталонного газа, материал и длина шланга и т.д.) Контроллер позволяет проводить два вида калибровки каждого канала в отдельности:
Ручная калибровка ( Раздел 5.4.1)
Калибровка, выполняемая одним человеком ( Раздел 5.4.3)
Различие между этими процедурами состоит только во времени ожидаемой задержки при проведении калибровки. В режиме калибровки, выполняемой одним человеком, устанавливается задержка, которая позволяет оператору самостоятельно подавать нулевой и калибровочный газ на месте расположения датчика. После возвращения с места установки он имеет возможность принять или отклонить полученные значения.
страница исходного документа 44 из 96
КОНФИГУРАЦИЯ
MSA
44 Настенный контроллер GasGard XL RU
5.4.1. Ручная калибровка
Внимание!
Ручная калибровка должна выполняться только для пассивных
датчиков. Активные датчики калибруются на заводе или на месте.
(1) Одновременно нажмите и
удерживайте в течение секунды
кнопки [ВВОД] и [ОТМЕНА].
Появится приглашение ввести
пароль.
Паролем доступа является число от 1 до 9999.
Установленным на заводе паролем является число 321.
С помощью кнопок [ВВЕРХ]; [ВНИЗ] и [ВВОД] введите этот пароль.
Нажмите кнопку [ВВОД] для
подтверждения пароля.
Если пароль правильный, на
экране появится меню
калибровки.
(2) С помощью кнопок [ВВЕРХ];
[ВНИЗ] и [ВВОД] для ввода
номера канала для калибровки.
Откроется стартовый экран
калибровки для выбранного
канала ( следующий
рисунок).
Отображаются только номера каналов, работа которых разрешена в системе.
1
страница исходного документа 45 из 96
MSA КОНФИГУРАЦИЯ
Настенный контроллер GasGard XL 45 RU
- Номер канала
- Тип датчика
- Начало ручной калибровки
- Начало калибровки, выполняемой
одним человеком
Sensor LT (Ресурс датчика)
Предоставляет информацию об
ожидаемом ресурсе головки датчика
(значение в % отношения измеренного
сигнала от калибровочного газа по
отношению к эталонной калибровке).
Если значение ресурса
датчика начинает мигать, это
означает, что датчик
желательно заменить.
Если значение ресурса
датчика равно 0%, датчик
должен быть заменен.
MG (Measured Gas)
(Измеряемый газ) - газ, который
определяется
ZG (Нулевой газ)
Нулевой газ, используемый для
обнуления показаний датчика при
калибровке.
SG (Калибровочный газ)
Газ, используемый для калибровки
чувствительности датчика.
SG value (Концентрация
калибровочного газа)
Концентрация калибровочного газа,
используемая для калибровки
(например, 50% НКПР)
Выберите с помощью кнопок
управления пункт Manual Calibration
(Ручная калибровка) и нажмите кнопку
[ВВОД] для подтверждения.
Появится экран калибровки.
(3)
Подайте нулевой газ и подождите,
пока отображаемое измеренное
значение для газа не
стабилизируется.
(4) После этого выберите пункт
[Apply ZG] (подать нулевой газ).
Если значение находится в
заданных пределах, на экране
появится символ [OK].
Если значение находится вне
заданных пределов, на экране
появится символ [E].
1
3
4
2
страница исходного документа 46 из 96
КОНФИГУРАЦИЯ
MSA
В случае появление символа
ошибки [E] можно только
отменить калибровку. В этом
случае других вариантов нет.
Используйте кнопку [ВВОД] для
подтверждения любого значения.
(5) Если необходимо выполнить
только калибровку по нулевому
газу, нажмите на символ .
Значение концентрации
нулевого газа будет
сохранено.
Калибровка будет завершена.
46 Настенный контроллер GasGard XL RU
(6)
Подайте калибровочный газ и
подождите, пока отображаемое
измеренное значение для
газа не стабилизируется.
(7) После этого выберите пункт
[Apply SG] (подать
калибровочный газ).
Если значение находится в
заданных пределах, на экране
появится символ [OK].
Если значение находится вне
заданных пределов, на экране
появится символ [E].
Используйте кнопку [ВВОД] для подтверждения любого значения.
(8)
При использовании нового
датчика выберите пункт
[Master Cal.] (Эталонная
первоначальная калибровка).
Значения калибровки будут
сохранены как эталонные
значения. Все последующие
результаты калибровок будут
сравниваться с эталонными
для определения состояния
датчика.
Ожидаемый ресурс датчика
рассчитывается на основании
значений эталонной
калибровки.
страница исходного документа 47 из 96
MSA КОНФИГУРАЦИЯ
Настенный контроллер GasGard XL 47 RU
Для выбора и изменения параметров калибровки используйте кнопки [ВВЕРХ]; [ВНИЗ] и [ВВОД].
Используйте кнопку [ВВОД] для подтверждения любого значения.
Используйте кнопку [ВЫХОД] для возвращения к меню верхнего уровня.
(9) Используйте кнопки управления для установки значений или возвращения к меню.
– Для сохранения всех
изменений.
– Для отмены всех изменений и возвращения к меню.
5.4.2. Ручная калибровка (4–20 мА)
Если плата измерительного канала настроена на прием входных сигналов
4–20 мА от 2-проводных или 3-проводных дистанционных активных
датчиков, дополнительная калибровка канала не нужна.
страница исходного документа 48 из 96
КОНФИГУРАЦИЯ
MSA
48 Настенный контроллер GasGard XL RU
5.4.3. Калибровка, выполняемая одним человеком
Этот способ позволяет оператору выполнить калибровку пассивных
датчиков без посторонней помощи. После выбора канала в меню
калибровки, выполняемой одним человеком, система начнет
автоматическую калибровку в следующем порядке.
Система ожидает поступления сигнала от подачи калибровочного газа,
сканируя сигнал от датчика каждые 2 секунды
После поступления сигнала от калибровочного газа (значение
измеренного сигнала преодолеет уровень „B“), среднее значение
предыдущих 4 измерений будет принято за нулевую отметку. Значение
нуля сохраняется в памяти (если уровень нуля находится внутри
допустимых пределов „B1“ и „B2“)
После получения сигнала от калибровочного газа система ожидает, пока
сигнал не опустится ниже предела „C“. После того как это произойдет,
среднее значение последних четырех измерений сигнала будет принято
за значение сигнала от калибровочного газа.
Затем полученное значение сравнивается с требуемым значением
калибровочного газа (C2, C3) и после этого сохраняется в памяти.
В процессе автоматической калибровки работа выходных реле
запрещена
Через 5 минут после сохранения значения сигнала от калибровочного
газа система переходит в режим измерения и снимает запрет на выдачу
сигналов тревоги.
После завершения калибровки, выполняемой одним человеком,
необходимо подтвердить полученные значения нуля и сигнала от
калибровочного газа в контроллере.
Если сигнал от калибровочного газа не получен в течение 8 часов, канал
автоматически переходит в режим измерения.
Рис. 10 Принцип калибровки, выполняемой одним человеком
страница исходного документа 49 из 96
MSA КОНФИГУРАЦИЯ
Настенный контроллер GasGard XL 49 RU
Внимание!
Ручная калибровка должна выполняться только для пассивных
датчиков.
Вы можете в любое время, когда захотите, прервать калибровку с помощью кнопок управления одним из следующих способов:
– Изменения не принимать и выйти из меню.
– Вернуться к меню (для калибровки, выполняемой одним человеком, следующего канала).
– Нажмите на эту кнопку для принятия изменений и выхода из меню.
(1) Одновременно нажмите и
удерживайте в течение секунды
кнопки [ВВОД] и [ОТМЕНА].
Появится приглашение ввести
пароль.
Паролем доступа является число от 1 до 9999.
Установленным на заводе паролем является число 321.
С помощью кнопок [ВВЕРХ]; [ВНИЗ] и [ВВОД] введите этот пароль.
(2) Нажмите кнопку [ВВОД] для
подтверждения пароля.
Если пароль правильный, на
экране появится меню
калибровки.
(3) С помощью кнопок [ВВЕРХ];
[ВНИЗ] и [ВВОД] для ввода
номера канала для калибровки.
Откроется стартовый экран
калибровки для выбранного
канала ( следующий
рисунок).
1
страница исходного документа 50 из 96
КОНФИГУРАЦИЯ
MSA
50 Настенный контроллер GasGard XL RU
Отображаются только номера каналов, работа которых разрешена в системе.
- Номер канала
- Тип датчика
- Начало ручной калибровки
- Начало калибровки, выполняемой
одним человеком
Sensor LT (Ресурс датчика)
Предоставляет информацию об
ожидаемом ресурсе головки датчика
(значение в % отношения измеренного
сигнала от калибровочного газа по
отношению к эталонной калибровке).
MG (Measured Gas)
(Измеряемый газ) - газ, концентрация
которого измеряется
ZG (Нулевой газ)
Нулевой газ, используемый для
обнуления показаний датчика при
калибровке.
SG (Калибровочный газ)
Газ, используемый для калибровки.
SG value (Концентрация
калибровочного газа)
Концентрация калибровочного газа,
используемая для калибровки
(например, 50% НКПР)
(4) Выберите с помощью кнопок
управления пункт One man
Calibration (калибровка,
выполняемая одним человеком) и
нажмите кнопку [ВВОД] для
подтверждения.
Появится экран калибровки.
(5) Подайте нулевой газ (НГ)
не менее, чем на одну минуту, а
затем калибровочный газ (КГ) на
датчик, как правило, на 2 минуты.
Может понадобиться другое время в зависимости от значения параметра T90 применяемого датчика.
1
2
3
4
страница исходного документа 51 из 96
MSA КОНФИГУРАЦИЯ
Настенный контроллер GasGard XL 51 RU
(6) Проверьте полученные при
измерении значения для газа.
Если значения находятся в
заданных пределах, на экране
появится символ [OK].
Если значения находятся вне
заданных пределов, на экране
появится символ [E].
В случае появление символа ошибки [E] можно только отменить калибровку. В этом случае других вариантов нет.
(7) При использовании нового
датчика выберите пункт
[Master Cal.] (Эталонная
первоначальная калибровка).
Это приведет к записи
значений калибровки в
качестве значений эталонной
первоначальной калибровки.
Все последующие результаты
калибровок будут сравниваться
с эталонными для
определения состояния
датчика.
Ожидаемый ресурс датчика
рассчитывается на основании
значений эталонной
калибровки.
Для выбора и изменения параметров калибровки используйте кнопки [ВВЕРХ]; [ВНИЗ] и [ВВОД].
Используйте кнопку [ВВОД] для подтверждения любого значения.
Используйте кнопку [ВЫХОД] для возвращения к меню верхнего уровня.
(8) Используйте кнопки управления для установки значений или возвращения к меню.
– Для сохранения всех
изменений.
– Для отмены всех изменений и возвращения к меню калибровки.
6. Программа настройки
страница исходного документа 52 из 96
ПРОГРАММА НАСТРОЙКИ
MSA
52 Настенный контроллер GasGard XL RU
6. Программа настройки
Внимание!
Открывать корпус прибора следует осторожно ввиду опасного
высокого напряжения на контактах реле и источнике
электропитания.
Открывать прибор разрешается только квалифицированному
персоналу.Запрещается подвергать источник питания
переменного тока изменению напряжения с превышением
ограничений, указанных в данном руководстве.
Сеть питания переменного тока должна функционировать без
выбросов и внезапного изменения напряжения ввиду большой
электрической нагрузки и помех, вызванных индуктивной или
емкостной нагрузкой, неправильным подключением контактов и
сильными электромагнитными помехами.
Запрещается вставлять в корпус источника питания отвертки и
мелкие предметы. Необходимо соблюдать осторожность, чтобы в
источник питания не попадали винты!
6.1. Установка и запуск
Для установки программного обеспечения вставьте установочный компакт- диск в компьютер и запустите установочный файл “Install.exe”. В процессе установки указания по ее выполнению будут появляться автоматически.
Ярлык на рабочем столе компьютера создается автоматически.
Требования к аппаратному обеспечению: ПК, 512 MБ ОЗУ, ЦП 1,5 ГГц или выше Системные требования : Windows 2000, Windows XP, Windows 7 Требования к программному обеспечению : Java 6 SE или выше
страница исходного документа 53 из 96
MSA ПРОГРАММА НАСТРОЙКИ
Настенный контроллер GasGard XL 53 RU
6.2. Использование приложения
Рис. 11 Главный экран приложения
Главный экран приложения имеет 4 главных элемента:
Строка меню (1)
Панель инструментов (2)
Главное окно (3)
Строка состояния (4)
1
2
3
4
страница исходного документа 54 из 96
ПРОГРАММА НАСТРОЙКИ
MSA
54 Настенный контроллер GasGard XL RU
Строка меню
Строка меню содержит четыре выпадающих меню, которые предоставляют
все функции для работы с приложением:
File (Файл)
View (Вид)
Settings (Настройка)
Help (Справка)
File (Файл)
В меню Файл вы можете передать или получить
конфигурацию устройства, загрузить или сохранить
конфигурацию из/в файл, печатать или выйти из
приложения.
View (Вид)
В меню Вид вы можете переключаться между 4
основными окнами и отображать/скрывать панель
инструментов и строку состояния.
Для быстрого доступа пользователь может перейти в
конкретное окно, нажав на соответствующей пиктограмме
на панели инструментов.
Вы имеете возможность выбрать следующие опции:
Channels (Каналы)
Outputs (Выходы)
Calibration (Калибровка)
Logs. (Журналы регистрации)
Settings
(Настройка)
В меню Настройки имеется опции “Connection type” (Тип
подключения) и “Service function” (Служебные функции).
Приложение может обмениваться данными с
устройствами с помощью последовательного порта или
порта USB. Вы должны выбрать один из этих портов для
подключения контроллера.
Опция “Service Function” (Служебные функции) позволяет
установить язык, адрес устройства, адрес IP и сетевую
маску.
Диалоговое окно также предоставляет информацию о
версии микропрограммы.
Help
(Справка)
В меню Справка находится справочная информация по
использованию приложения.
страница исходного документа 55 из 96
MSA ПРОГРАММА НАСТРОЙКИ
Настенный контроллер GasGard XL 55 RU
6.3. Многоязычная система
Программа конфигурации является многоязычным программным обеспечением. Выберите язык в меню "Settings" ("Настройки") и "Language" ("Язык").
Если вам нужен дополнительный язык для программы конфигурации, обращайтесь в компанию MSA или к ближайшим представителям MSA.
6.4. Настройка каналов
Рис. 12 Настройка каналов
Данное окно отображает состояние всех восьми каналов и позволяет
изменять их параметры
Кнопка Upload
- Позволяет загружать конфигурацию из контроллера
GasGard XL.
Кнопка Download - Позволяет загружать конфигурацию в контроллер
GasGard XL.
Кнопка Open
- Нажмите, чтобы открыть конфигурацию контроллера
GasGard XL, сохраненную на жестком диске.
Кнопка Save
- Сохраняет конфигурацию контроллера GasGard XL на
жесткий диск.
страница исходного документа 56 из 96
ПРОГРАММА НАСТРОЙКИ
MSA
56 Настенный контроллер GasGard XL RU
6.5.
Настройка выходных реле
В меню Вид можно выбрать опцию [OUTPUTS] (ВЫХОДЫ).
Рис. 13 Настройка выходных реле
Данное окно отображает выходы подключенного контроллера. Для каждого канала и каждого выходного реле показаны выходы Сигнал тревоги 1, Сигнал тревоги 2, STEL, TWA или Отказ. Для каждого из выбранных каналов имеется выпадающее меню, в котором можно выбрать значение приоритета. Значение приоритета имеет диапазон от 1:1 до 42:42.
7. Техническое обслуживание
страница исходного документа 57 из 96
MSA ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Настенный контроллер GasGard XL 57 RU
6.6. Калибровка каналов
Рис. 14 Калибровка каналов
7. Техническое обслуживание
Контроллер не нуждается в особом обслуживании, за исключением чистки и периодической проверки работоспособности. Для применения в системе датчиков SIL 2 (Safety Integrity Level - уровень обеспечения безопасности) интервалы между проведением калибровки нужно сократить соответствующим образом. Проверяйте калибровку датчиков, подключенных к входам контроллера, каждые 3 месяца или чаще, если были зарегистрированы опасные условия, в соответствии с рабочими условиями в производственном помещении. Используйте соответствующий калибровочный газ, указанный в техническом листке проведения калибровки.
Для чистки корпуса использовать только мягкую ткань. Запрещается использовать растворитель или другие моющие средства, которые могут нарушить целостность корпуса.
8. Технические характеристики и сертификация
страница исходного документа 58 из 96
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СЕРТИФИКАЦИЯ
MSA
Источник питания 100 - 255 В переменного тока, 50/60 Гц,
100 Вт
2
минимальная площадь сечения 0,75 мм ,
2,5 А (с внешними предохранителями)
2 2
Площадь сечения 0,75 мм - 2,5 мм
электрических соединений
Пороги срабатывания СИГНАЛ Тревоги 1 (Предупреждение)
сигнализации регулируемый от 5 до 100 % полной
шкалы *) (80 % НКПР для версии ATEX)
СИГНАЛ Тревоги 2 (Тревога)
регулируемый от 5 до 100 % полной
шкалы (80 % НКПР для версии ATEX)
Время срабатывания < 1 секунды для достижения 100 %
электронной схемы обработки полной шкалы
сигнала
Дрейф сигнала/нуля < ±0,5 % полной шкалы. ±1 цифра/месяц
Точность/Повторяемость < ±1 % полной шкалы ±1 цифра
Максимальная нагрузочная Нагрузка переменного тока: 5 A/250 В,
способность реле Нагрузка постоянного тока: см. Рис. 15)
(за исключением реле аварии)
Максимальная нагрузочная Нагрузка переменного тока: 8 A/250 В,
способность реле аварии Нагрузка постоянного тока: см. Рис. 16)
Рабочая температура -10°C – +50°C
Температура при хранении -20°C – +75°C
Относительная влажность До 90 % относительной влажности без
конденсации
Класс защиты от пыли и брызг IP 56
Размеры (ШxВxД) 515 x 277 x 129 мм58 Настенный контроллер GasGard XL RU
8. Технические характеристики и сертификация
8.1. Технические характеристики
Масса 5 кг 8 кг (с аккумулятором)
*) "полная шкала" здесь и далее означает "полный диапазон измерений"
страница исходного документа 59 из 96
MSA ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СЕРТИФИКАЦИЯ
Электропитание датчика постоянный ток 80 - 430 мA
Входной сигнал сигнал моста в мВ
Предельная длина макс. сопротивление кабеля - 18 [Ом] / 1 провод.
кабеля (Соответствует медному кабелю длиной 1,5 км с
сечением провода = 1,5 мм²)
Режимы подключения 3-проводный
Плата канала измерения (4 - 20 мA, активные датчики)
Электропитание датчика 18-32 В постоянного тока, ток до 500 мA
(3-проводный режим подключения)
Входной сигнал 4–20 мA
Предельная длина Зависит от технических характеристик датчика.
кабеля Сопротивление внутренней платы – 230 [Ом].Настенный контроллер GasGard XL 59 RU
Плата канала измерения (пассивные датчики)
Режимы подключения 2 и 3 провода
страница исходного документа 60 из 96
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СЕРТИФИКАЦИЯ
MSA
60 Настенный контроллер GasGard XL RU
Рис. 15 Макс. нагрузочная способность реле по постоянному току
(за исключением реле аварии)
Рис. 16 Макс. нагрузочная способность реле по постоянному току (реле аварии)
страница исходного документа 61 из 96
MSA ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СЕРТИФИКАЦИЯ
Настенный контроллер GasGard XL 61 RU
8.2.
Маркировка, сертификаты и аттестаты
в соответствии с Директивой 2014/34/EC [взрывоопасная среда]
Производитель : MSA Europe GmbH, Schlüsselstrasse 12, CH-8645 Рапперсвиль-Йона Switzerland (Швейцария) Продукт : GasGard XL
Сертификат о проведении типовых испытаний на соответствие требованиям ЕС
: FTZU 07 ATEX 0066 X
Стандарты : см. Дистанционный датчик Система управления должна быть установлена за пределами опасной зоны. Характеристики : EN 60079-29-1:2016 EN 50104:2010 EN 50271:2018 EN 50402:2009 Национальная сертификация : FTZU 08 E 0009
Характеристики : EN 45544-1:1999, EN 45544-2:1999 Маркировка : Дистанционный датчик II (1)G следует подключать к GasGard XL с использованием искробезопасной подачи питания II (1)G (2)G
Номер уполномоченного сертифицирующего органа
: 0158
Год выпуска : См. паспортную табличку
Серийный (заводской) №: : См. паспортную табличку
страница исходного документа 62 из 96
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И СЕРТИФИКАЦИЯ
MSA
62 Настенный контроллер GasGard XL RU
8.3.
Специальные условия безопасного использования в
соответствии с SIL 2
8.3.1. Параметры, относящиеся к безопасности:
HFT 0
Tип B
Конструкция 1001
PFD 4,86 x 10 -3
SFF 94,8 %
MTBF (Средняя наработка на отказ) ≥ 33572 ч
λ tot ≤ 29786 фут
MTTR (Ср. время восстановления работоспособности
= 72 ч
8.3.2. Для безопасного использования пользователями должны
приниматься во внимание следующие условия:
1. Периодичность проверки реле сигнализации и аварии должна быть ежегодной 2. Состояние сигнализации GasGard XL должно периодически проверяться вместе с типичными проверками газовой калибровки 3. В нормальных условиях реле должны находиться под напряжением 4 Контакты реле должны быть защищены предохранителями с током отключения, равным 0,6 номинального тока через контакты реле. 5 Контакты реле аварии системы должны использоваться для предупреждающей сигнализации 6 В случае выхода из строя любого компонента, его ремонт или замена должны быть выполнены в течение 72 часов 7 Могут использоваться только модули в аппаратном исполнении и версии программного обеспечения, перечисленные в расположенной ниже таблице 8 Следует избегать нагрева GasGard XL до температуры, превышающей 50 °C 9 Внешние источники питания должны соответствовать, как минимум, требованиям Директивы 2014/35/EC
9. Информация для заказа
страница исходного документа 63 из 96
MSA ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
Описание Арт. № GasGard XL 10090372 (включает: корпус, источник питания 100 Вт, до 4 каналов измерения, общие реле, без плат измерительных каналов)
Настенный контроллер GasGard XL 63 RU
8.3.3. Допустимые аппаратные / программные версии для следующих
модулей:
Модуль
Исполнение
оборудования
Версия
программного
обеспечения
Главная плата 11 A 01-05-01 01-05-02 02-01-00 02-00-09
Плата дисплея 20 A 01-04-01 01-04-05 01.05.00
Плата канала мВ 17 A 01-04-01
Плата канала активного датчика 4-20 мА 20 A 01-04-01 01-05-04
Плата релейных выходов 16 A 01-02-01
Плата расширения для датчиков 11 A -
9. Информация для заказа
Обратитесь за специальным бланком для заказа.
9.1. Контроллер
GasGard XL
(включает: корпус, источник питания 100 Вт, до 8 каналов
измерения, общие реле, без плат измерительных каналов)
10083905
страница исходного документа 64 из 96
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА
MSA
Описание Арт. № Плата расширения для подключения датчиков (для каналов 5–8) 10081676 Плата релейных выходов 10081677 Плата канала измерения (4–20 мА, активные датчики) 10081674 Плата канала измерения (мВ, пассивные датчики) 10081675 Источник питания 100 Вт 10081678 GasGard XL, руководство по эксплуатации 10081908 Комплект аккумуляторов (2,2 Ач) 10081772 Запасные части Описание Арт. № Плата дисплея 10081679 Корпус (нижняя часть с входными отверстиями) 10081773 Крышка для корпуса с сенсорной панелью и прокладкой (без 10081774 винтов) Плоский ленточный кабель (между главной платой и 10081775 дисплеем) Кабель подключения аккумулятора 10081776 Набор винтов для крепления крышки 10081909 Набор для внешнего монтажа 10085392 Запасной элемент питания для главной платы 10085435 Главная плата (каналы 1–4) 10085436 Держатель аккумулятора 10085393 Держатель блока питания 10085394 Набор крепежных винтов 10081777 Комплект предохранителей (10 шт. - T4 A/250 В, 10 шт. - 10089912 T250 мA/250 В)
64 Настенный контроллер GasGard XL RU
9.2. Принадлежности/Запасные части
9.3.
Прокладки для плат релейных выходов (комплект из 6 шт.) 10089913
Приложение A — Список датчиков
страница исходного документа 65 из 96
MSA
ПРИЛОЖЕНИЕ A – СПИСОК ДАТЧИКОВ
Пассивные датчики Активные датчики 4–20 мА
D-7010 *) DF-7010 *)
D-7100 *) DF-7100 *)
D-715 K *) DF-8250 *)
D-7152 K *) DF-8510 *)
D-7711 K *) DF-9200 *)
D-7711 K-PR *) DF-9500 *)
Серия 47K-ST GD-10 *)
Серия 47K-HT SafEye *)
Серия 47K-PRP DF-8603 *)
D500S DF-8201 *)
ULTIMA X (2-проводной)
ULTIMA X (3-проводной)
ULTIMA X IR
RG-3LCD *)
FlameGard
Стандартный активный датчик 4-20 мА
DF-7500
DF-9500C
Chillgard M-100
PrimaX
PrimaX IR
Ultima MOS-5 (Ultima 5)
Ultima MOS-5Hart (Ultima 5H)
Ultima MOS-5E (Ultima 5E)
FlameGard 5 MSIR-H (FG 5MSIRH)
FlameGard 5 MSIR (FG 5MSIR)
FlameGard 5 UV/IR (FG 5UVIR)
FlameGard 5 UV/IR-H (FG 5UVIRH)Настенный контроллер GasGard XL 65 RU
Приложение A – Список датчиков
A-1
Список датчиков, совместимых с контроллером GasGard XL
FlameGard 5 UV/IR-H2 (FG 5UVIRH2)
страница исходного документа 66 из 96
ПРИЛОЖЕНИЕ A – СПИСОК ДАТЧИКОВ MSA
FlameGard 5 UV/IR-E (FG 5UVIRE)
UltraSonic IS-5 (Usonic IS5)
UltraSonic EX-5 (Usonic EX5)66 Настенный контроллер GasGard XL RU
Ultima OPIR-5 (UltimaOPIR)
*) Продукция, помеченная звездочкой, в настоящее время не входит в ассортимент продукции, предлагаемой компанией MSA, но по-прежнему может работать с контроллером GasGard XL.
Приложение B — Схемы подключения
страница исходного документа 67 из 96
MSA
ПРИЛОЖЕНИЕ B – СХЕМЫ ПОДКЛЮЧЕНИЯ
Настенный контроллер GasGard XL 67 RU
Приложение B – Схемы подключения
B-1
Датчик типа D-7100
B-2
Датчик типа D-7010
Клеммная колодка главной платы контроллера GasGard XL Датчик типа D-7010
Клеммная колодка главной платы контроллера GasGard XL Датчик типа D-7100
страница исходного документа 68 из 96
ПРИЛОЖЕНИЕ B – СХЕМЫ ПОДКЛЮЧЕНИЯ
M
68 Настенный контроллер GasGard XL RU
B-3
Датчик типа D-715 K
B-4
Датчик типа D-7152 K
Клеммная колодка главной платы контроллера GasGard XL Датчик типа D-715 K Клеммная коробка
Клеммная колодка главной платы контроллера GasGard XL Датчик типа D-7152 K
Клеммная коробка
страница исходного документа 69 из 96
MSA
ПРИЛОЖЕНИЕ B – СХЕМЫ ПОДКЛЮЧЕНИЯ
Настенный контроллер GasGard XL 69 RU
B-5
Датчик типа D-7711 K
B-6
Датчик типа D-7711 K-PR
Клеммная колодка главной платы контроллера GasGard XL Датчик типа D-7711 K
Клеммная коробка
Клеммная колодка главной платы контроллера GasGard XL Датчик типа D-7711 K-PR
Клеммная коробка
страница исходного документа 70 из 96
ПРИЛОЖЕНИЕ B – СХЕМЫ ПОДКЛЮЧЕНИЯ
M
70 Настенный контроллер GasGard XL RU
B-7
Серия 47 K стандартная и PRP
B-8
Серия 47 K-HT
Клеммная колодка главной платы контроллера GasGard XL Серия 47 K стандарт и PRP
Клеммная колодка главной платы контроллера GasGard XL Серия 47 K-HT Клеммная коробка
страница исходного документа 71 из 96
MSA
ПРИЛОЖЕНИЕ B – СХЕМЫ ПОДКЛЮЧЕНИЯ
Настенный контроллер GasGard XL 71 RU
B-9
Датчик типа DF-7010
B-10 Датчик типа DF-7100
Клеммная колодка главной платы контроллера GasGard XL Датчик типа DF-7010
Клеммная колодка главной платы контроллера GasGard XL Датчик типа DF-7100
страница исходного документа 72 из 96
ПРИЛОЖЕНИЕ B – СХЕМЫ ПОДКЛЮЧЕНИЯ
M
72 Настенный контроллер GasGard XL RU
B-11 Датчик типа DF-9200
B-12 Датчик типа DF-9500
Клеммная колодка главной платы контроллера GasGard XL Датчик типа DF-9200
Клеммная колодка главной платы контроллера GasGard XL
Датчик типа DF-9500
страница исходного документа 73 из 96
MSA
ПРИЛОЖЕНИЕ B – СХЕМЫ ПОДКЛЮЧЕНИЯ
Настенный контроллер GasGard XL 73 RU
B-13 Датчик типа DF-9500 с барьером искробезопасности
B-14 Датчик типа DF-9500 с барьером искробезопасности
Клеммная колодка главной платы контроллера GasGard XL Датчик типа DF-9500
Барьер искробезопасности
Клеммная колодка главной платы контроллера GasGard XL Датчик типа DF-9500
Барьер искробезопасности
Тип барьера KFDO-CS Ex1.51P Арт. № 10029683
Тип барьера SB-2427 Арт. № 10034362
страница исходного документа 74 из 96
ПРИЛОЖЕНИЕ B – СХЕМЫ ПОДКЛЮЧЕНИЯ
M
74 Настенный контроллер GasGard XL RU
B-15 Датчик GD10
B-16 ULTIMA X (2-проводной)
Клеммная колодка главной платы контроллера GasGard XL Датчик GD10
Клеммная колодка главной платы контроллера GasGard XL
ULTIMA X (2-проводной)
страница исходного документа 75 из 96
MSA
ПРИЛОЖЕНИЕ B – СХЕМЫ ПОДКЛЮЧЕНИЯ
Настенный контроллер GasGard XL 75 RU
B-17 ULTIMA X (3-проводной)/Ultima X5000/ S5000
B-18 Датчик типа DF-8603
Клеммная колодка главной платы контроллера GasGard XL ULTIMA X (3-проводной)
Клеммная колодка главной платы контроллера GasGard XL
Датчик типа DF-8603
страница исходного документа 76 из 96
ПРИЛОЖЕНИЕ B – СХЕМЫ ПОДКЛЮЧЕНИЯ
M
76 Настенный контроллер GasGard XL RU
B-19 Датчик типа DF-8201
B-20 Датчик типа DF-8250
Клеммная колодка главной платы контроллера GasGard XL
Датчик типа DF-8201
Клеммная колодка главной платы контроллера GasGard XL
Датчик типа DF-8250
страница исходного документа 77 из 96
MSA
ПРИЛОЖЕНИЕ B – СХЕМЫ ПОДКЛЮЧЕНИЯ
Настенный контроллер GasGard XL 77 RU
B-21 Датчик типа DF-8510
B-22 Датчик типа FlameGard
Датчик типа FlameGard
Клеммная колодка главной платы контроллера GasGard XL
Датчик типа DF-8510 Клеммная колодка главной платы контроллера GasGard XL
страница исходного документа 78 из 96
ПРИЛОЖЕНИЕ B – СХЕМЫ ПОДКЛЮЧЕНИЯ
M
78 Настенный контроллер GasGard XL RU
B-23 Датчик типа SafeEye 4xx/UV
B-24 Датчик типа ULTIMA X IR/Ultima X5000 XIR
Клеммная колодка главной платы контроллера GasGard XL ULTIMA X IR
Тип датчика SafeEye 4xx/UV
Клеммная колодка главной платы контроллера GasGard XL
страница исходного документа 79 из 96
MSA
ПРИЛОЖЕНИЕ B – СХЕМЫ ПОДКЛЮЧЕНИЯ
Настенный контроллер GasGard XL 79 RU
B-25 Передатчик RG3 LCD
B-26 Датчик типа DF-7500
Клеммная колодка главной платы контроллера GasGard XL Передатчик RG3 LCD
Тип датчика DF-7500 Клеммная колодка главной платы контроллера GasGard XL
страница исходного документа 80 из 96
ПРИЛОЖЕНИЕ B – СХЕМЫ ПОДКЛЮЧЕНИЯ
M
80 Настенный контроллер GasGard XL RU
B-27 Датчик типа Chillgard M100
B-28 Датчик типа DF-9500C
Клеммная колодка главной платы контроллера GasGard XL Тип датчика Chillgard M100
Тип датчика DF-9500C
Клеммная колодка главной платы контроллера GasGard XL
Барьер искробезопасности LF 730
страница исходного документа 81 из 96
MSA
ПРИЛОЖЕНИЕ B – СХЕМЫ ПОДКЛЮЧЕНИЯ
Настенный контроллер GasGard XL 81 RU
B-29 Датчик типа D500S
B-30 Датчик типа Chillgard M100
Клеммная колодка главной платы контроллера GasGard XL Тип датчика D500S
Клеммная колодка главной платы контроллера GasGard XL Тип датчика Chillgard M100
Приложение C — Подключение отдельных реле
страница исходного документа 82 из 96
ПРИЛОЖЕНИЕ C – СХЕМА ПОДКЛЮЧЕНИЯ ОТДЕЛЬНЫХ РЕЛЕ
M
82 Настенный контроллер GasGard XL RU
Приложение C – Схема подключения отдельных реле
Рис. 17 Подключение отдельных реле
Приложение D — Контакты разъёмов
страница исходного документа 83 из 96
RU
MSA
ПРИЛОЖЕНИЕ D – КОНТАКТЫ РАЗЪЕМОВ
Настенный контроллер GasGard XL 83
Приложение D – Контакты разъемов
GasGard XL
страница исходного документа 84 из 96
RU
ПРИЛОЖЕНИЕ D – КОНТАКТЫ РАЗЪЕМОВ MSA
84 Настенный контроллер GasGard XL
Главная плата
страница исходного документа 85 из 96
RU
MSA
ПРИЛОЖЕНИЕ D – КОНТАКТЫ РАЗЪЕМОВ
Настенный контроллер GasGard XL 85
Плата расширения для датчиков
страница исходного документа 86 из 96
RU
ПРИЛОЖЕНИЕ D – КОНТАКТЫ РАЗЪЕМОВ
MSA
86 Настенный контроллер GasGard XL
Плата релейных выходов
Приложение E — Настраиваемые параметры
страница исходного документа 87 из 96
RU
MSA
ПРИЛОЖЕНИЕ E – СПИСОК ПАРАМЕТРОВ,
НАСТРАИВАЕМЫХ ПОЛЬЗОВАТЕЛЕМ
Название параметра Допустимый диапазон
Channel Tag / Название канала 10 символов
Sensor Type / Тип датчика: Выбирается из списка
(42 варианта)
Sensor Range / Диапазон датчика Выбирается из списка
(23 варианта)
Sensor Dimension / Размерность Выбирается из списка
датчика (6 неизменяемых вариантов +
1 вариант пользователя)
User Dimension / Пользовательская 6 символов
размерность
Measuring Gas / Измеряемый газ Выбирается из списка
(118 вариантов)
Zero Gas / Нулевой поверочный газ Выбирается из списка
(4 варианта)
Span Gas / Калибровочный газ Выбирается из списка
(118 вариантов)
Span Gas Value / Значение от 0 до полной шкалы
концентрации калибровочного газа
Passive Sensor Current / Ток (80 … 430) [мА]
пассивного датчика
Sensor Alarm 1 Level / 1-й порог от 0 до значения в диапазоне
срабатывания сигнализации датчика
Sensor Alarm 2 Level / 2-й порог от 0 до значения в диапазоне
срабатывания сигнализации датчика
Alarm 1 activation (flame detectors) / True / False (Истина/Ложь)
Срабатывание сигнализации 1
(детекторы пламени)
Alarm 2 activation (flame detectors) / True / False (Истина/Ложь)
Срабатывание сигнализации 2
(детекторы пламени)
Alarm 1 edge / Фронт импульса Raising / Falling
сигнала тревоги 1 (Передний/Задний)Настенный контроллер GasGard XL 87
Приложение E – Список параметров,
настраиваемых пользователем
Alarm 2 edge / Фронт импульса Raising / Falling
страница исходного документа 88 из 96
сигнала тревоги 2 (Передний/Задний)
Alarm 1 latching / Фиксация True / False (Истина/Ложь)
сигнализации 1
Alarm 2 latching / Фиксация True / False (Истина/Ложь)
сигнализации 2
Sensor Inhibition / Блокировка True / False (Истина/Ложь)
датчика
Sensor ATEX / Датчик ATEX True / False (Истина/Ложь)
Alarm Delay / Задержка сигнализации (0 … 180) [сек]
Alarm Hysteresis / Гистерезис (0,0 … 2,0) [%полной шкалы]
сигнализации
Zero Masking / Подавление нулевого (0,0 … 5,0) [%полной шкалы]
значения
STEL alarm level / Порог от 0 до значения в диапазоне
срабатывания сигнализации КСЗ
TWA alarm level / Порог от 0 до значения в диапазоне
срабатывания сигнализации ССЗ
(TWA)
Relay Board activation / Включение True / False (Истина/Ложь)
панели реле
Relay State / Состояние реле NE / ND (Нормально под
напряжением / Нормально не под
напряжением)
Relay Control conditions / Условия Main Power Off, Low/Fault Battery,
срабатывания реле контроля A1, A2, STEL, TWA, Fault
(Выключение питания
контроллера, низкий заряд
аккумулятора / неисправность
аккумулятора, сигнализация 1,
сигнализация 2, КСЗ, ССЗ,
неисправность)
Relay Voting / Приоритет реле от 1 до кол-ва выбранных условий
Menu Language / Язык меню Выбирается из списка
(12 вариантов)
System Password / Системный 1 … 9999
пароль
Calibration Password / Пароль для 0 … 9999
калибровкиRU
ПРИЛОЖЕНИЕ E – СПИСОК ПАРАМЕТРОВ,
НАСТРАИВАЕМЫХ ПОЛЬЗОВАТЕЛЕМ
MSA
88 Настенный контроллер GasGard XL
Reset Password / Смена пароля 0 … 9999
страница исходного документа 89 из 96
RU
MSA
ПРИЛОЖЕНИЕ E – СПИСОК ПАРАМЕТРОВ,
НАСТРАИВАЕМЫХ ПОЛЬЗОВАТЕЛЕМ
Battery Back-Up / Использование True / False
аккумулятора резервного питания
Date Format / Форма даты dd.mm. / mm.dd. (дд.мм/мм.дд.)
Time Settings / Настройка времени Год, месяц, день, час, минута
Modbus RTU – Address / Адрес 1 … 247
Modbus RTU – Speed /Скорость Выбирается из списка
(5 вариантов)
Modbus RTU – Parity / /Четность Четный/нечетный
Modbus TCP – Address / Адрес 255.255.255.255
Modbus TCP – Mask / Маска подсети 255.255.255.255Настенный контроллер GasGard XL 89
Modbus TCP – Gateway /Шлюз 255.255.255.255
Приложение F — Строки дисплея, программы и события
страница исходного документа 90 из 96
RU
ПРИЛОЖЕНИЕ F
MSA
90 Настенный контроллер GasGard XL
Приложение F
Строки дисплея
Рис. 18 Раздел 4.3 Просмотр
информации о каналах
Рис. 19 Раздел 5.4.1 Ручная
калибровка
Рис. 20 Раздел 5.4.1 Ручная
калибровка
Рис. 21 Раздел 5.4.3 Калибровка,
выполняемая одним
человеком
Рис. 22 Раздел 5.4.1 Ручная
калибровка
Рис. 23 Раздел 5.1.1 Описание
параметров канала
страница исходного документа 91 из 96
RU
MSA
ПРИЛОЖЕНИЕ F
Настенный контроллер GasGard XL 91
Рис. 24 Раздел5.1.2 Изменение
параметров канала
Рис. 25 Раздел 5.1.2 Изменение
параметров канала
Рис. 26 Раздел 5.1.1 Описание
параметров канала
Рис. 27 Разде4.4 Просмотр архива
событий
Рис. 28 Раздел 5.3 Меню общей
настройки
Рис. 29 Раздел 5.3 Меню общей
настройки
страница исходного документа 92 из 96
Строка программы Перевод Range: Диапазон Sensor: Датчик MG: Газ ZG: "0" SG: КГ Inhibit: Запрет Delay [sec]: Пауза трев. (с) Hysteresis [FS]: Гистерезис DeadBand [FS]: SG value: Кон-ция Sensor I [mA]: Ток датчика (мА) Sensor LT [%]: Ресурс датчика Apply 4 [mA]: Подать 4 мА Apply ZG: Подать "0" газ Apply 20 [mA]: Подать 20 мА Apply SG: Подать КГ Master Cal.: Эталон Language: Язык System Psw: Систем.пароль Calibration Psw: Пароль (калибр.) User unit: Единица изм. dd.mm. дд.мм mm.dd. мм.дд Speed: Скорость Parity: Четность: Odd нечет.
RU
ПРИЛОЖЕНИЕ F
MSA
92 Настенный контроллер GasGard XL
Строки программы
Even чет.
страница исходного документа 93 из 96
RU
MSA
ПРИЛОЖЕНИЕ F
Событие Перевод Device Turned On Система ВКЛ Communication goes OFF НЕТ связи Communication goes ON Связь ЕСТЬ Board Reset Сброс (RESET) Alarm1 goes ON Тревога 1 ВКЛ Alarm1 goes OFF Тревога 1 ВЫКЛ Alarm1 Acknowledgement Подтвержд. тревоги 1 Alarm1 Reset Сброс тревоги 1 Alarm2 goes ON Тревога 2 ВКЛ Alarm2 goes OFF Тревога 2 ВЫКЛ Alarm2 Acknowledgement Подтвержд. тревоги 2 Alarm2 Reset Сброс тревоги 2 UnderRange Ниже предела измер. OverRange Выше предела измер. STEL alarm goes ON Тревога по КСЗ ВКЛ STEL alarm goes OFF Тревога по КСЗ ВЫКЛ STEL alarm Acknowledgement Подтвержд.трев. КСЗ TWA alarm goes ON Тревога по ССЗ ВКЛ TWA alarm goes OFF Тревога по ССЗ ВЫКЛ TWA alarm Acknowledgement Подтвержд.трев. ССЗ Sensor FAULT Датчик неисправен System FAULT Сбой системы Start of Calibration Начало калибровки ZG accepted Обнуление прошло SG accepted Калибровка прошла FAULT of ZG result Сбой обнуления FAULT of SG result Сбой калибровки Master Calibration Saved Эталон сохранен New Calibration Saved Новая кал.сохранена Coil Relay 1 FAULT Неисправность реле 1 Coil Relay 2 FAULT Неисправность реле 2
Настенный контроллер GasGard XL 93
События
Coil Relay 3 FAULT
Неисправность реле 3
страница исходного документа 94 из 96
Событие Перевод Coil Relay 4 FAULT Неисправность реле 4 Coil Relay 5 FAULT Неисправность реле 5 Coil Relay 6 FAULT Неисправность реле 6 Coil Relay 7 FAULT Неисправность реле 7 Coil Relay 8 FAULT Неисправность реле 8 Main Power Supply goes OFF Питание системы ВЫКЛ Main Power Supply goes ON Питание системы ВКЛ Low Battery Разряд батареи Battery FAULT Батарея неисправна Common Coil Relay Horn2 FAULT Сбой реле сирены 2 Common Coil Relay Horn1 FAULT Сбой реле сирены 1 Common Coil Relay Alarm2 FAULT Сбой реле тревоги 2 Common Coil Relay Alarm1 FAULT Сбой реле тревоги 1 Common Coil Relay Fault FAULT Сбой реле НЕИСПРАВ. RAM Check FAULT Сбой проверки RAM ROM Check FAULT Сбой проверки ROM Service Password entered Сист. пароль введен Calibration Password entered Пароль кал. Введен Read FAULT Ошибка чтения
RU
ПРИЛОЖЕНИЕ F
MSA
94 Настенный контроллер GasGard XL
Write FAULT Ошибка записи
страница исходного документа 95 из 96
RU
MSA
Настенный контроллер GasGard XL 95
страница исходного документа 96 из 96
For local MSA contacts, please visit us at MSAsafety.com
Because every life has a purpose...
Источник: GasGard XL Operating Manual - RU_2018_m.pdf · 10081908/05
GasGard XL — буклет
ДОКУМЕНТАЦИЯ
GasGard XL — буклет
Полный текст · 1 разделов
Полный текст документа
страница исходного документа 1 из 4
GasGard XL
[ Новый стандарт качества в системах газового контроля]
Предлагаемый MSA GasGard XL – это новый многока- нальный настенный контроллер для мониторинга содержания кислорода, токсичных и горючих газов в производственных помещениях. Благодаря присущей ему гибкости и простоте в эксплуатации, контроллер GasGard XL обеспечивает защиту здоровья и безопас- ность в потенциально опасных условиях в различных промышленных и коммунальных приложениях.
Контроллер GasGard XL обеспечивает надежность и имеет компактный прочный корпус, изготовленный из огнестойкого пластика ABS.
Большой, четкий, ЖК графический дисплей с меню управления на нескольких языках отображает, в реальном времени, информацию о концентрациях измеряемых газов и обнаружении аварийных состоя-
ний, обеспечивая индикацию состояния всей системы при помощи индивидуальных светодиодов и реле на каждый измерительный канал и встроенного устрой- ства звуковой сигнализации.
Контроллер GasGard XL можно легко настроить для приема сигнала от нескольких датчиков, в зависимо- сти от количества установленных измерительных плат [до 8 штук].
Контроллер GasGard XL имеет двухуровневую систе- му аварийной сигнализации и может работать как с хорошо зарекомендовавшими себя активными датчи- ками горючих и токсичных газов и кислорода [с выхо- дом 4–20 мА], так и с пассивными термокаталитиче- скими датчиками горючих газов, выпускаемыми MSA.
Сертифицирован
в соответствии с:
страница исходного документа 2 из 4
2
[ Свойства и преимущества]
■ Возможность установки до 8 независимых плат измерительных каналов
■ Настенный корпус выполнен из прочного огнестойкого пластика ABS
■ Большой графический дисплей с хорошо понятными символами, состояние каждого канала видно с первого взгляда
■ Клавиши специального назначения на лицевой панели позволяют легко управлять контроллером и настраивать его
■ В меню контроллера имеется возможность выбора рабочего языка
■ Возможность полной настройки параметров контроллера при помощи подключенного через Ethernet, USB или RS485 [протокол ModBUS] внешнего компьютера
■ Загрузка журнала событий через гальванически развязанное соединение Ethernet-RS485
■ Общая плата релейных выходов для сигналов тревог 1 и 2, сирен 1 и 2 или сигнала «Неисправность»
■ Встроенное устройство звуковой сигнализации 85 dB
■ Ручная калибровка и калибровка, проводимая одним человеком, с сохранением полученных данных
[ Дистанционные газовые датчики]
Термокаталитические пассивные D-7100, D-715K, D-7152 K, D-7711 K, датчики типа 47K-ST,
датчики 47K-HT, 47K-PRP,
Активные датчики [4 –20 мА] DF-7010, DF-7100, DF-8201, DF-8250, DF-8510, DF-8602,
DF-9200, DF-9500, GD-10, SafEye 700, ULTIMA X Series,
RG-3LCD, BT-4, FlameGard Series, любые датчики с выходом
4–20 мА
FlameGard IR3
DF-7100
ULTIMA X Series Series 47K RG-3LCD
BT-4 DF-9200
DF-9500
страница исходного документа 3 из 4
3
[ Tехнические характеристики]
Дрейф сигнала/нуля
< ±0.5% от диапазона измерений
± 1 единица нижнего разряда/месяц
[ Прост в установке]
Благодаря эффективной и эргономичной конструкции контроллер GasGard XL можно легко установить на выбранном месте и подключить необходимые прово- да. Большое количество предусмотренных мест для ввода кабелей позволяет аккуратно выполнить разводку и подсоединение проводов.
23 кабельных муфты на основа-
нии корпуса
Оптимизация внутренней
разводки проводов
Возможность расширения до
8 каналов
Безопасное
подключение
дистанционных
датчиков
Легко вставляе-
мые платы
измерительных
каналов
Электропитание 85 –256 В ± 15% 50/60 Гц
24 В постоянного тока [номинал]
Питание датчиков Постоянный ток 80–430 мА, 18–32 В,
Тип подключения датчиков
2, 3 –х проводный
Клеммная плата Подключение датчиков проводами с
2
сечением жилы до 1.5 мм
Подключение внешнего питания прово-
2
дами с сечением жилы до 2.5 мм
Входной сигнал 0–200 мВ постоянного тока, 4–20 мА
Пороги срабатывания сигналов тревоги
ТРЕВОГА 1 [Предупреждение]
настраиваемый от 5 до 100%
диапазона измерений
[80% НКПР для версии ATEX]
ТРЕВОГА 2 [Тревога]
настраиваемый от 5 до 100%
диапазона измерений
[80% НКПР для версии ATEX]
Время отклика < 1с до достижения 100%
электронной схемы диапазона измерений
Воспроизводимость < ±1% от диапазона измерений
± 1 единица нижнего разряда/месяц
Диапазон рабочих температур
–10 °C – +50 °C
Температура хранения –20 °C – +75 °C
Влажность 90% отн. влажн., без конденсации
Уровень защиты от пыли и влаги
IP54
Сертификация ATEX 94/9/EC, EN 50270 [EMC],
EN 50402, EN 61010-1
[Low Voltage Directive],
EN 61779-1, EN 61779-4, SIL 2,
CuL, CCCF
Габариты [Ш x В x Т] 515 x 260 x 129 мм
Масса 5 кГ,
7 кГ [с аккумулятором]
Материал корпуса Огнестойкий прочный пластик ABS
класса UL-94V-0
Резервный аккумулятор
2,2 A/ч [по заказу]
страница исходного документа 4 из 4
[ Информация для заказа]
Описание Арт. № Контроллер GasGard XL 10081673 [включая: корпус, источник питания 75 Вт, до 4-х каналов измерения, общие реле, без плат измерительных каналов] Контроллер GasGard XL 10090372 [включая: корпус, источник питания 100 Вт, до 4-х каналов измерения, общие реле, без плат измерительных каналов] Контроллер GasGard XL 10083905 [включая: корпус, источник питания 100 Вт, до 8-ми каналов измерения, плата расширения [подключение датчиков], общие реле, без плат измерительных каналов] Аксессуары Плата расширения [для каналов 5–8] 10081676 Плата выходных реле 10081677 Плата измерительного канала [4–20 мА] 10081674 Плата измерительного канала [пассивные датчики, мВ] 10081675 Резервный аккумулятор [2,2 А/ч] с держателем и винтами 10081772 Фильтр EMC [при работе с внешним источником постоянного тока 24 В] 10081680
МSА АUER Россия
Ленинский проспект 2
эт. 9, офис 14
119049 Москва
Россия
Тел.
+7 [495] 544 93 89
Факс +7 [495] 544 93 90
E-mail msa-moscow@auer.de
http://www.msa-russia.ru
07-515.2 RU/00/N/12.07/
Головной офис по
Восточной Европе
MSA Poland Sp. z o.o.
Ul. Wschodnia 5 a
05-090 Raszyn k/Warszawy
Poland
Tel.
+48 [22] 711-50 33
Fax
+48 [22] 711-50 19
E-mail mee@msa-europe.com
http://www.msa-europe.com
Mы оставляем за собой право на технические изменения
Источник: GasGard XL_буклет.pdf · 07-515.2 RU/00/N/12.07
Доставка и оплата
Отгрузка со склада в Москве и доставка по всей России (ТК или курьером). Самовывоз по адресу склада. Оплата по счёту для юрлиц и ИП, наличными/картой — для физлиц. Сроки и стоимость доставки рассчитывает менеджер по тел. 8 800 250-85-86.
Похожие товары
