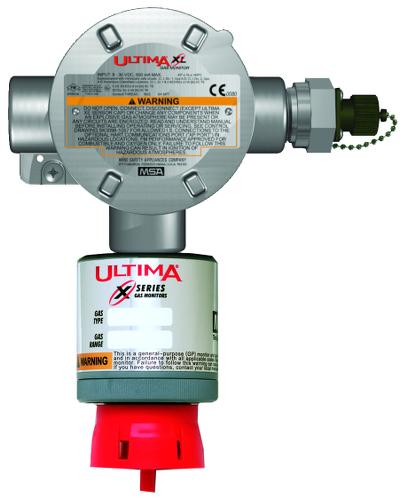

Газовый детектор Ultima XL
Описание

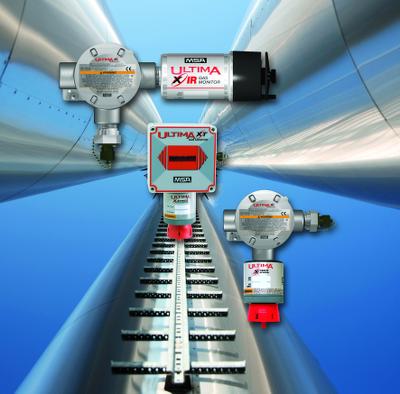

Газовые сигнализаторы серии ULTIMA XL/XT, обладающие всеми основными характеристиками и датчиками газовых сигнализаторов серии ULTIMA X фирмы MSA, дают возможность выбора экономичного варианта осуществления контроля за наличием в атмосфере определенных газов. Технология HART Field Communications Protocol с выходом 4–20 мА позволяет с легкостью осуществлять установку, калибровку и диагностику. Портативное устройство связи коммуникатор HART, контроллер или ПК с HART имеют дисплей, для локальной же калибровки используются светодиоды и кнопки на самом газосигнализаторе.
- Инструкция
- Описание
- Документация
- Технические характеристики
- Артикулы
- Возможность снятия и замены датчиков во взрывоопасной зоне без обесточивания системы
- Использование технологии взаимной замены сенсоров; перенастройка не требуется
- Одна печатная плата обеспечивает высокую надежность и легкость обслуживания
- Калибровка, установка параметров и проведение диагностики при помощи технологии HART в любом месте линии 4 – 20 mA
- Просто монтируется при помощи двойного соединительного зажима
- Управление при помощи интерфейса HART
- Регулируемый диапазон измерений
- Нержавеющая сталь марки 316
- Корпус с несколькими входами
- Защита от пыли и влаги IP 66
Технические характеристики |
|
| Типы газов | Горючие, токсичные и кислород |
| Температурный диапазон | от 40 °C до +60 °C [от 40 °F до +140 °F] стандартный, для некоторых газов диапазон может отличаться |
| Дрейф | |
| Дрейф нуля | обычно < 5% в год |
| Дрейф интервала | обычно < 10% в год |
| Точность | |
| Воспроизводимость | обычно ± 1% диапазона измерений или 2 чнм |
| Линейность | обычно ± 2% диапазона измерений или 2 чнм [O2, CO] |
| ± 3% диапазона измерений [<50% НКПР горючих газов] | |
| ± 5% диапазона измерений [>50% НКПР горючих газов] | |
| обычно ± 10% диапазона измерений или 2 чнм [токсичные газы, кроме CO] | |
| Время отклика | t 20 кислород и токсичные газы |
| <12 секунд [обычно 6 секунд] | |
| t 50 кислород и токсичные газы | |
| <30 секунд [обычно 12 секунд] | |
| t 50 горючие газы | < 8 секунд |
| t 90 горючие газы | <20 секунд |
| t 90 XIR | <5 секунд [без защитного колпака датчика] |
| Влажность | 15%–95% относительной влажности, без конденсации |
| Срок службы датчика | |
| Кислород и токсичные газы | обычно 2 года |
| Горючие газы | обычно 3 года |
| Источник питания | |
| 24 В | постоянного тока [кислород] |
| 24 В | постоянного тока при максимум 450 мА [горючие газы] |
| 24 В | постоянного тока при максимум 750 мА [XIR] |
| Требования к проводке | |
| Горючие газы [вкл. XIR] | 3 провода |
| Кислород и токсичные газы | 2 провода; без светодиодов и реле |
| Кислород и токсичные газы | 3 провода; светодиоды и (или) реле |
| Выход сигнала | |
| ULTIMA XE | 4–20 мА 2-проводной источник втекающего тока 4–20 мА 3-проводной источник тока |
| Контакты реле | |
| Номинальный ток | 5 А при 220 В переменного тока; |
| 5 А при 30 В постоянного тока | |
| Сигнализация | обычно под напряжением/без напряжения, однополюсные контакты на два направления, изменение измеряемой величины от минимального значения до максимального и наоборот, с самоблокировкой/без самоблокировки |
| Неисправность | обычно без напряжения, однополюсные контакты на два направления, без самоблокировки
|
| Кабельные вводы | Четыре, 3/4 дюйма NPT или 25 мм
|
| Физические характеристики | |
| Масса | 4,7 кг |
| Габаритные размеры | 261 x 160 x 99 мм [В x Ш x Г] |
| Материал | Нержавеющая сталь [марка 316] |
| Сертификация и аттестация | |
| ULTIMA XE/XIR/X3
|
Директива о низковольтном оборудовании ЕС: 73/23/EEC |
| Директива ATEX ЕС: 94/9/EC | |
| ULTIMA XE/XIR/X3 и удаленный датчик | Директива по электромагнитной совместимости ЕС: 89/336/EEC |
| ULTIMA XE/XIR/X3 | II 2G EEx d IIC T5 [главный корпус]II 2G EEx d IIC T4[датчики, кроме ИК] II 2G EEx d IIC T5 [ИК-датчик] II 2G EEx ia IIC T4[датчик с барьером безопасности] от —40 °C до +60 °C ЕАС:ТР ТС 020/2011 „Электромагнитная совместимость технических средств“ ЕАС:ТР ТС 012/2011 „О безопасности оборудования для работы во взрывоопасных средах“ |
| Сертификат испытаний типа ЕС | DMT 02 ATEX E 202 X |
| ULTIMA XE/XIR | Утверждение технических характеристик EN 60079-29-1:2007 EN 50104:2002 [PFG-Nr. 41301103P] EN 50271:2002 |
| Калибратор ULTIMA | II 2G EEx ib IIC T3/T4/T5 Контроллер ULTIMA II 2G EEx ib IIC T4 |
| Гарантия | 24 месяца на все компоненты, включая ИК-датчик [не распространяется на модули каталитических и электрохимических датчиков] |
