Газоанализатор MIRAX AVIS X4 (многоканальный)

Страница 1 руководства

Газоанализаторы портативные

AVIS X4

Руководство по эксплуатации

РУСГ.413412.002РЭ

(версия 1.4)

Чайковский 2024

Страница 2 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

1 Описание и работа газоанализатора ............................................................... 10

1.1 Назначение .................................................................................................. 10 1.2 Технические характеристики ..................................................................... 13

1.2.1 Основные технические характеристики ........................................... 13 1.2.2 Функциональные возможности газоанализатора ............................ 16 1.2.3 Дискретность ...................................................................................... 18 1.2.4 Стандартные пороги .......................................................................... 18 1.3 Составные части газоанализатора ............................................................. 19 1.4 Принцип действия ...................................................................................... 23 1.5 Средства измерения .................................................................................... 24 1.6 Маркировка и пломбирование ................................................................... 24 1.7 Упаковка ...................................................................................................... 27 1.8 Комплект поставки ..................................................................................... 27 2 Использование по назначению........................................................................... 30

2.1 Эксплуатационные ограничения ............................................................... 30 2.2 Подготовка к использованию .................................................................... 31 2.3 Использование газоанализатора ................................................................ 32

2

Страница 3 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

2.3.1 Управление с помощью кнопки ........................................................ 32 2.3.2 Основное меню ................................................................................... 33 2.3.3 Индикация на дисплее AVIS X4 ....................................................... 35 2.3.4 Сигнализация ...................................................................................... 44 3 Техническое обслуживание ................................................................................ 46

3.1 Техническое обслуживание газоанализатора ........................................... 46

3.1.1 Калибровка. Общие положения ........................................................ 47 3.1.2 Калибровка нуля ................................................................................ 50 3.1.3 Калибровка нуля по чистому воздуху .............................................. 51 3.1.4 Калибровка диапазона с использованием ГСО-ПГС ...................... 52 3.1.5 Калибровка диапазона сенсора кислорода....................................... 53 3.1.6 Поверка ............................................................................................... 53 3.2 Техническое обслуживание составных частей газоанализатора ............ 54

3.2.1 Обслуживание сенсора ...................................................................... 54 3.2.2 Замена фильтров ................................................................................ 62 4 Текущий ремонт .................................................................................................. 63 5 Хранение .............................................................................................................. 64

3

Страница 4 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

6 Транспортирование ............................................................................................. 65 7 Утилизация .......................................................................................................... 66 8 Гарантии ............................................................................................................... 67 Приложение А. Неисправности газоанализатора ................................................ 72 Приложение Б. Предупреждения и тревога ......................................................... 74 Приложение В. Подключение к ПК с помощью трансмиттера ......................... 76 Приложение Г. Ручной насос с телескопическим зондом .................................. 78 Приложение Д. Моторизированный насос МР-01 .............................................. 81 Приложение Е. Обновление внутреннего ПО газоанализатора ......................... 85 Приложение Ж. Замена аккумуляторной батареи ............................................... 89 Приложение И. Замена сенсора ............................................................................ 91 Приложение К. Коэффициент перекрёстной чувствительности ........................ 92 Приложение Л. Технические характеристики для газоанализаторов с электрохимическим сенсором ............................................................................... 99 Приложение М. Сертификат об утверждении типа СИ (для модели AVIS X4 с

регистрационным номером 86615-22)....................................... 108

4

Страница 5 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Приложение Н. Сертификат об утверждении типа си (для модели AVIS X4 с

регистрационным номером 88783-23)....................................... 109 Приложение П. Сертификат соответствия требованиям ТР ТС 012 (для модели

AVIS X4 с регистрационным номером 86615-22) .................... 110 Приложение Р. Сертификат соответствия требованиям ТР ТС 012 (для модели

AVIS X4 с регистрационным номером 88783-23) .................... 111 Приложение С. Декларация о соответствии требованиям ТР ТС 020/2011 (для

AVIS X4 с регистрационным номером 86615-22) .................... 112 Приложение Т. Декларация о соответствии требованиям ТР ТС 020/2011 (для

AVIS X4 с регистрационным номером 88783-23) .................... 113 Приложение У. Сертификат об утверждении типа средств измерений в

Республике Беларусь .................................................................. 114 Приложение Ф. Сертификат о признании утверждения типа средств измерений

в Республике Казахстан .............................................................. 115 ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ .............................................................. 116

5

Страница 6 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Данное руководство по эксплуатации (далее - РЭ) является руководящим документом в обращении с газоанализатором портативным AVIS X4 (далее - газоанализатор, прибор). РЭ содержит основные технические данные, информацию по использованию, рекомендации по техническому обслуживанию и другие сведения, необходимые для правильной эксплуатации, ремонта и хранения газоанализатора.

Изготовитель оставляет за собой право вносить конструктивные изменения, связанные с улучшением технических и потребительских качеств, вследствие чего в руководстве по эксплуатации возможны незначительные расхождения с текстом, графическим материалом на изделие, не влияющие на качество, работоспособность, надежность и долговечность изделия.

Газоанализатор допущен к применению в Российской Федерации и имеет свидетельство об утверждении типа средств измерений, выданное Федеральным агентством по техническому регулированию и метрологии, внесены в Государственный реестр средств измерений Российской Федерации.

Газоанализатор соответствует требованиям Технического регламента Таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».

6

Страница 7 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Газоанализатор соответствует требованиям Технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

Перед изучением данного РЭ необходимо обратить внимание на предупреждающие знаки.

7

Страница 8 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Газоанализатор является личным устройством безопасности. Вы отвечаете за предпринимаемые действия в случае подачи предупреждающего сигнала

8

Страница 9 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Перед эксплуатацией или обслуживанием устройства внимательно ознакомьтесь с руководством по эксплуатации.

Информация о предприятии-изготовителе
Общество с ограниченной ответственностью «МИРАКС» Адрес: 617763, Пермский край, г. Чайковский, ул. Вокзальная, д.7. E-mail: info@mirax-safety.com тел. 8 342 259 88 55

9

Страница 10 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

1 Описание и работа газоанализатора

1.1 Назначение

Газоанализатор портативный AVIS X4 предназначен для измерения концентраций горючих, токсичных газов и кислорода в воздухе рабочей зоны промышленных помещений и открытых пространств промышленных объектов.

Газоанализатор проводит анализ от одного до четырех компонентов газовой смеси, осуществляет непрерывный мониторинг и отображение измеренных значений концентрации и показания состояния газоанализатора на ЖК-дисплее.

Газоанализаторы представляют собой автоматические портативные многоканальные приборы непрерывного действия.

Модель газоанализатора AVIS X4 выпускается в двух версиях: - AVIS X4 с рег. № 86615-22 (выпускаются в соответствии с ТУ 26.51.53- 002-24060426-2021),

- AVIS X4 с рег. № 88783-23 (выпускаются в соответствии с ТУ 26.51.53- 003-24060426-2022).

Основные функции газоанализатора: ➢ может быть установлено от 1 до 3 сенсоров (одновременно измерение от 1 до 4 определяемых компонентов). Вместо измерительных каналов могут

10

Страница 11 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

отображаться информационные каналы. Информационный канал включает отображение концентрации газа, метрологические требования на который не распространяются. Отображаемый компонент, диапазон показаний и точность указываются в паспорте на прибор. Наличие информационных каналов определяется договором поставки;

➢ непрерывное измерение определяемых компонентов в воздухе и отображение измеренных значений на дисплее;

➢ диффузионный забор пробы воздуха (в отсутствии подключенного насоса);

➢ непрерывный забор пробы воздуха при подключении ручного или моторизованного насоса на расстоянии до 30 м. от места забора;

➢ автоматическую и принудительную настройку нуля; ➢ самодиагностику при включении и во время работы; ➢ измерение среднесменного значения ПДК с записью результатов во внутреннюю энергонезависимую память прибора;

➢ запись событий и измеренных значений во внутреннюю энергонезависимую память с возможностью дальнейшего анализа на ПК;

➢ Непрерывная регистрация данных (черный ящик). Возможность настройки интервала регистрации данных (от 1 до 300 с), архив до 65000 записей с перезаписью старых событий;

11

Страница 12 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

➢ передачу данных на ПК при помощи кабеля передачи данных или ИК- приемника. Кабель подключается к компьютеру через USB порт;

➢ беспроводную передачу данных по стандартам (ZigBee, Bluetooth при связи с постом дистанционного контроля через оконечное устройство (дальность передачи данных до 10 м) для возможности интеграции в системы коллективного газового контроля и использования в составе мобильных систем газового контроля (Приказ Минтруда России от 15.12.2020 № 902н Об утверждении Правил по охране труда при работе в ограниченных и замкнутых пространствах), IIoT, NB-IoT, WiSUN, MXair, LoRaWAN, LoRa, LTE, GSM, GPRS, IEEE 802.15.4, ISA100.11a) (опционально);

➢ определение геолокации GPS, ГЛОНАСС (опционально).

12

Страница 13 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

1.2 Технические характеристики

1.2.1 Основные технические характеристики

Основные технические характеристики представлены в таблице 1.

Таблица 1 - Технические характеристики

13

Страница 14 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

14

Страница 15 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Периодичность работы фотоионизационного сенсора (PID) – раз в 2 минуты на 15 с.

Газоанализаторы AVIS X4 выдерживают перегрузку, вызванную выходом содержания определяемого компонента в течение одной минуты за пределы изменений на уровне в 1,5 раза выше значения концентрации, соответствующей концу диапазона измерений. Время восстановления характеристик после снятия перегрузки – не более 10 мин.

Срок службы аккумуляторной батареи 600 циклов заряд-разряд при условии зарядки батареи 1 раз за 2 суток. Ожидаемый срок службы 3 года.

Полный срок службы газочувствительных сенсоров от 1 до 3 лет в зависимости от условий эксплуатации.

Время непрерывной работы газоанализаторов AVIS X4 без подзарядки (при температуре минус 20 °С и отсутствии срабатывания предупреждающих сигналов) не менее 16 ч.

15

Страница 16 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

В составе газоанализатора драгоценных материалов (драгоценных металлов и камней) не содержится.

1.2.2 Функциональные возможности газоанализатора

Функциональные возможности указаны в таблице 2.

16

Страница 17 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Таблица 2 - Функциональные возможности газоанализатора

17

Страница 18 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

1.2.3 Дискретность

Дискретность отображения устанавливается в зависимости от диапазона измерения (ДИ):

- от 0 до 10 - 2 (знака после запятой); - от 0 до 1000 - 1 (знак после запятой); - от 0 до 10000 и выше - 0 (знаков после запятой). Дискретность установления пороговых значений равна дискретности отображения диапазона измерений.

1.2.4 Стандартные пороги

Стандартные пороги для газоанализаторов с электрохимическим сенсором указаны в приложении Л. Для горючих газов порог 1 равен 10 % НКПР, порог 2 равен 20 % НКПР. Значения порогов могут быть изменены пользователем при помощи программного обеспечения (ПО) на ПК.

18

Страница 19 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

1.3 Составные части газоанализатора

Габаритные размеры газоанализатора представлены на рисунке 1.

Рисунок 1 – Габаритные размеры AVIS X4

19

Страница 20 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

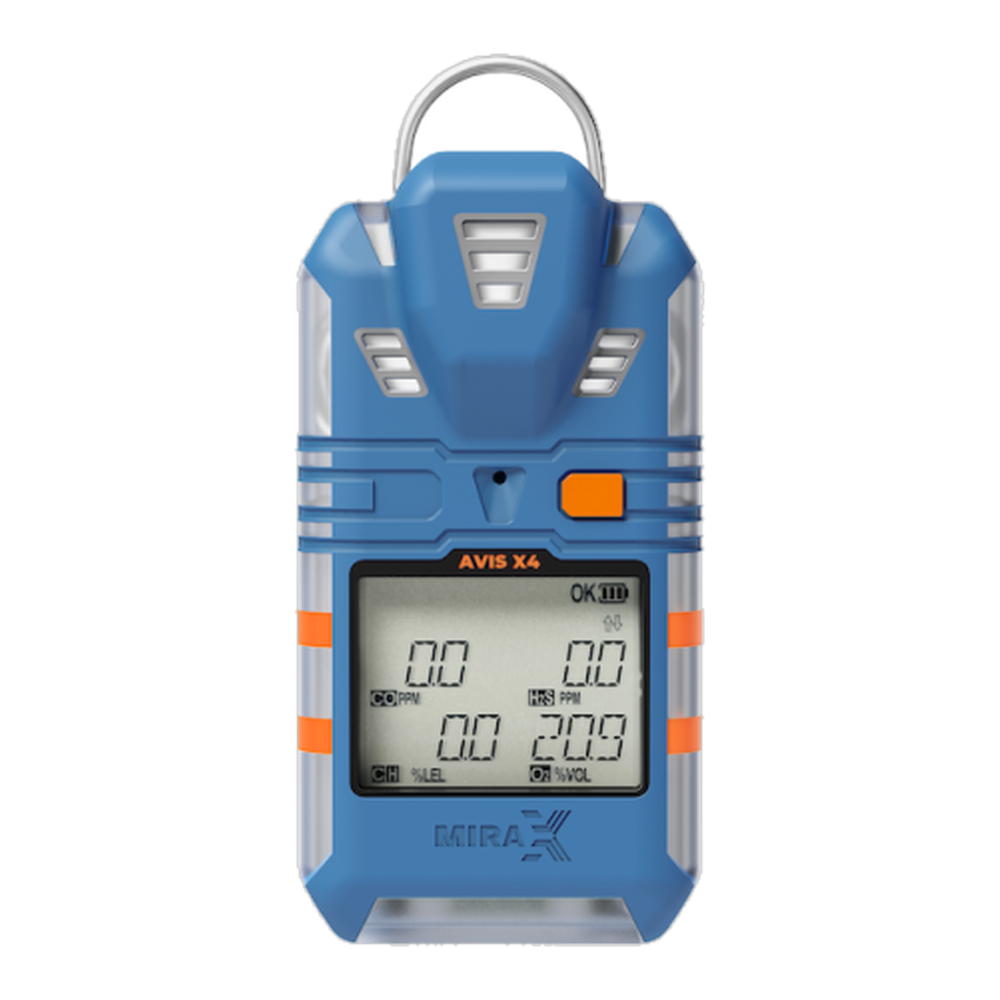

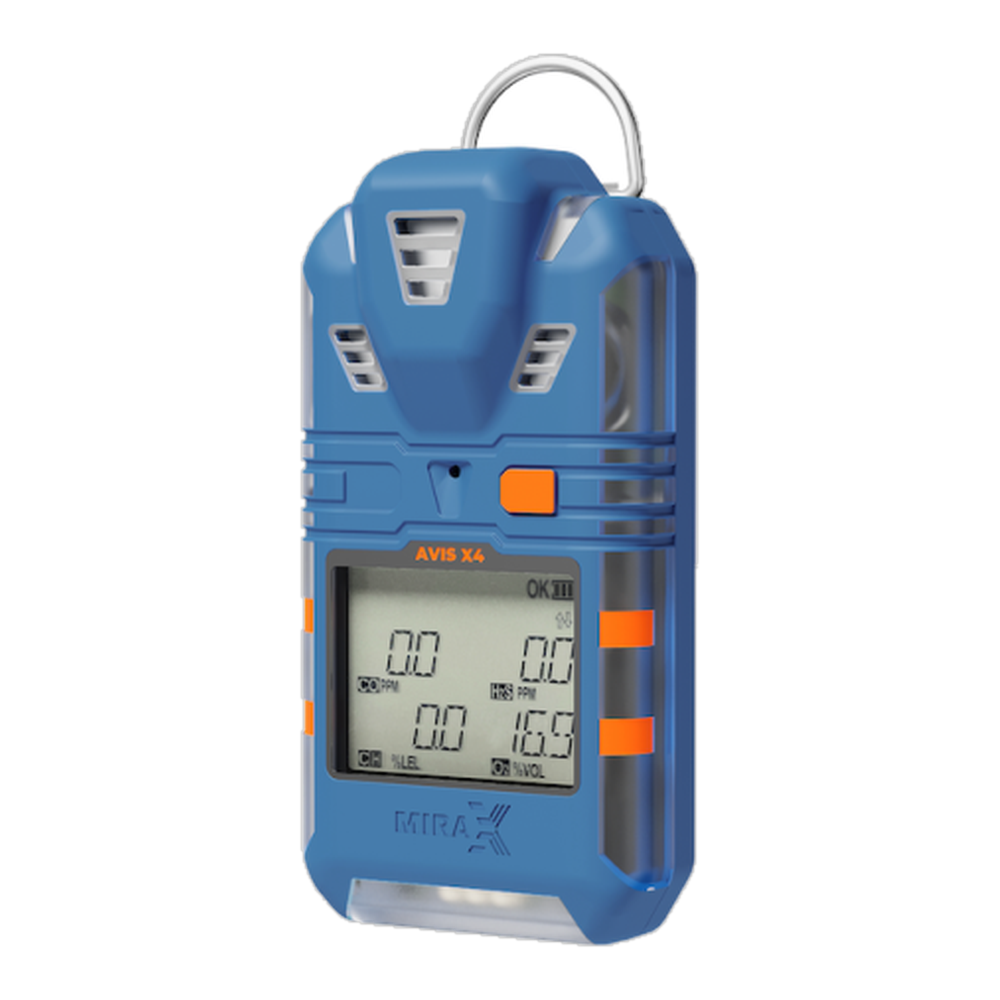

Внешний вид газоанализатора представлен на рисунке 2.

Рисунок 2 – Внешний вид газоанализатора 1 - сенсоры; 2 - окна световой сигнализации (световоды); 3 - звуковая сигнализация; 4 - кнопка управления; 5 - ЖК-дисплей; 6 - этикетка с маркировкой газоанализатора;

7 - клипса для крепления газоанализатора на одежду; 8 - винты крепления корпуса;

9 - место установки трансмиттера, контакты для заряда аккумуляторной батареи

20

Страница 21 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Устройство газоанализатора AVIS X4 представлено на рисунке 3.

Рисунок 3 – Устройство газоанализатора AVIS X4 1– верх корпуса; 2 – фильтры сенсоров; 3 – сенсоры; 4 – плата с дисплеем; 5 – низ корпуса; 6 – аккумуляторная батарея; 7 – клипса; 8 – винт крепления клипсы; 9 – винты

крепления корпуса.

21

Страница 22 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Газоанализатор имеет высококонтрастный ЖК-дисплей с широким углом обзора (см. рисунок 4).

Рисунок 4 – ЖК-дисплей 1 - значение концентрации газа; 2 - единицы измерения (мг/м3, ppm, % об. дол., % НКПР), 3 -

индикатор калибровки нуля (ZERO) и диапазона (SPAN); 4 - индикатор порогов 1, 2, 3; 5 – индикатор предупреждения об ошибках в работе прибора; 6 - индикатор беззвучного режима; 7 –

индикатор работы лампы ФИД; 8 – индикатор работы модуля BLE; 9 – индикатор беспроводной

передачи данных; 10 – индикатор уровня сигнала беспроводной передачи данных; 11 - индикатор статуса прибора; 12 - индикатор заряда аккумуляторной батареи; 13 - индикатор

порогов STEL, TWA, HIGH; 14 - индикатор обмена данными с ПК

22

Страница 23 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Переключение единиц возможно только через ПО.

1.4 Принцип действия

Принцип действия газоанализаторов определяется типом используемого сенсора:

- термокаталитические (LEL), основанные на определении теплового эффекта реакции определяемого газа с другими веществами, протекающей при участии катализатора;

- электрохимические (EC), основанные на измерении электрического тока, вырабатываемого электрохимической ячейкой в результате химической реакции с участием молекул определяемого компонента;

- оптические инфракрасные (IR), основанные на селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент;

- фотоионизационные (PID), основанные на ионизации молекул органических и неорганических веществ фотонами высокой энергии и измерении возникающего при этом тока между измерительными пластинами. В качестве источников ионизации используются криптоновая ультрафиолетовая или аргоновая лампа;

23

Страница 24 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

- полупроводниковые (MEMS), основанные на определении изменения электрического сопротивления полупроводникового элемента, вызванного адсорбцией на нем молекул определяемого газа.

1.5 Средства измерения

Перечень рекомендуемых средств измерения для проведения поверки, а также метрологические и технические требования к средствам поверки приведены в разделе 5 Методики поверки «ГСИ. Газоанализаторы портативные AVIS. Методика поверки» МП-438/02-2022 (для AVIS Х4 с регистрационным номером 86615-22), МП-279-2024 (для AVIS Х4 с регистрационным номером 88783-23). Технические характеристики ГС, используемых при проведении поверки, представлены в Приложении А Методики поверки. Интервал между поверками 1 год.

1.6 Маркировка и пломбирование

Маркировка газоанализатора наносится на маркировочную табличку на заднюю часть корпуса и содержит следующую информацию:

➢ наименование и товарный знак предприятия–изготовителя; ➢ модель газоанализатора;

24

Страница 25 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

➢ заводской номер газоанализатора; ➢ год выпуска; ➢ предупреждающие надписи; ➢ температуру эксплуатации; ➢ маркировку взрывозащиты; ➢ маркировку степени защиты по ГОСТ 14254-2015; ➢ номер сертификата соответствия TP ТС; ➢ знак утверждения типа средств измерений; ➢ единый знак обращения продукции на рынке государств – членов таможенного союза;

➢ специальный знак взрывобезопасности по ТР ТС 012/2011; ➢ реквизиты предприятия - изготовителя. Для защиты от несанкционированного доступа к внутренним частям газоанализатора предусмотрена пломбировка винта крепления корпуса. Пломба выполнена в виде разрушаемой наклейки (см. рисунок 5).

25

Страница 26 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Гарантийная

наклейка

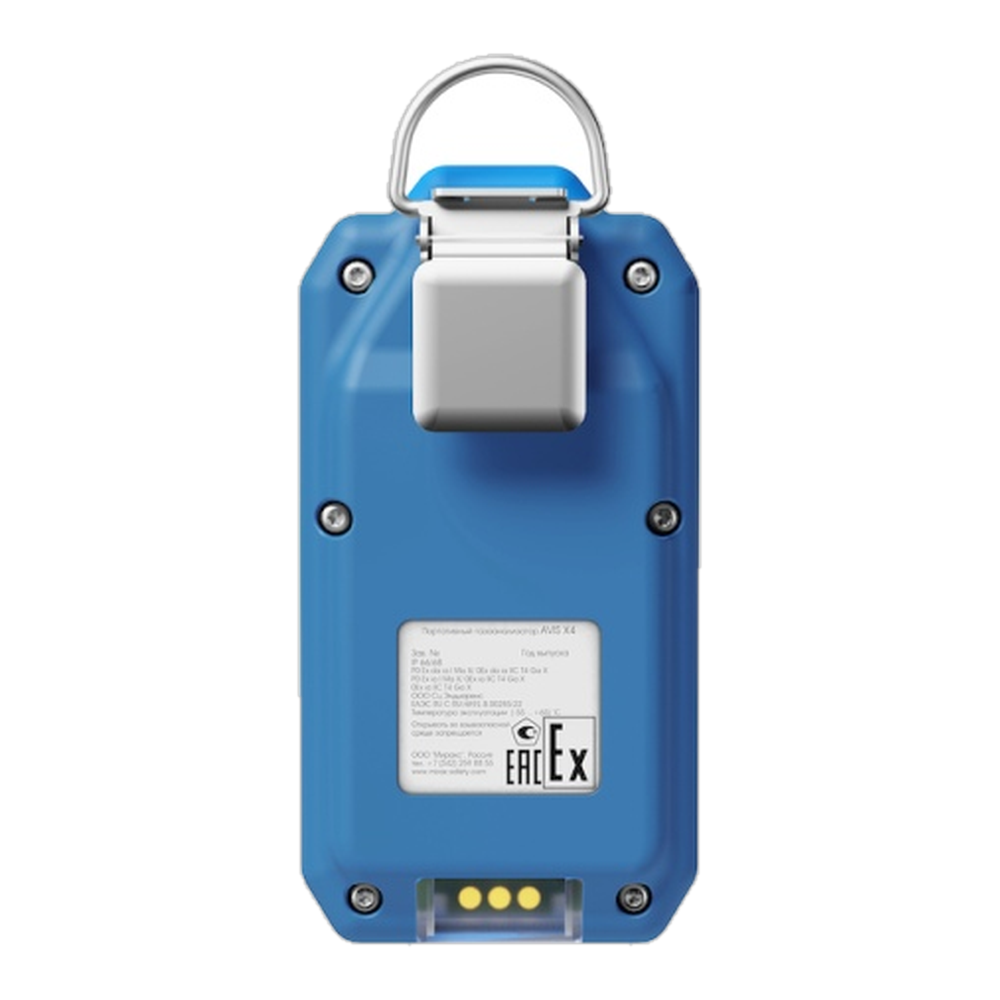

Рисунок 5 – Вид газоанализатора с задней стороны

26

Страница 27 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

1.7 Упаковка

Газоанализатор с комплектом поставки и эксплуатационной документацией поставляется потребителю упакованным в заводскую упаковочную коробку из картона. Способ упаковки, подготовка к упаковке, транспортная тара и материалы, применяемые при упаковке, порядок размещения соответствуют чертежам предприятия-изготовителя.

1.8 Комплект поставки
Комплект поставки газоанализатора представлен в таблице 3
Таблица 3 – Комплект поставки газоанализатора

27

Страница 28 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Дополнительные аксессуары представлены на рисунках 6 – 9.

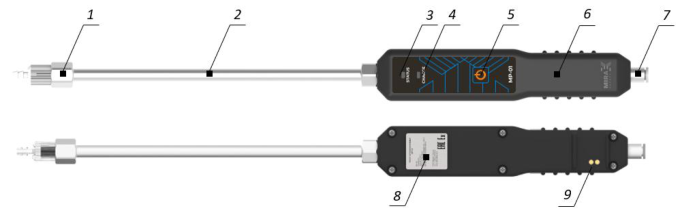

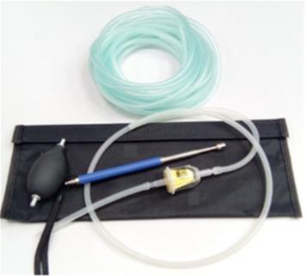

Рисунок 6 – Ручной насос с Рисунок 7 – Моторизированный телескопическим зондом насос МР-01 (см. приложение Д)

(см. приложение Г)

28

Страница 29 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

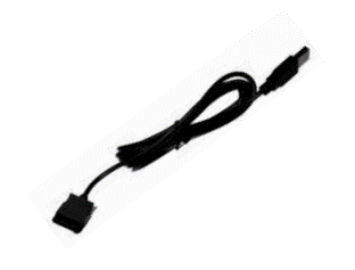

Рисунок 8 – Трансмиттер с USB- Рисунок 9 – Многоканальное

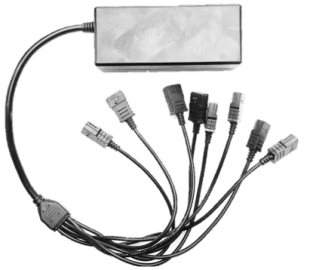

кабелем зарядное устройство
(см. приложение В)

29

Страница 30 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

2 Использование по назначению

2.1 Эксплуатационные ограничения

30

Страница 31 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

2.2 Подготовка к использованию

Перед первой эксплуатацией газоанализатора рекомендуется следующая последовательность действий:

➢ Проверить комплектность поставки; ➢ Внимательно ознакомиться с руководством по эксплуатации и паспортом на газоанализатор;

➢ Зарядить аккумулятор. При глубоком разряде аккумуляторной батареи индикатор заряда включается не сразу, требуется некоторое время. Если при постановке газоанализатора на зарядку индикатор зарядки не включился автоматически, нажмите на кнопку включения газоанализатора;

➢ Провести внешний осмотр газоанализатора:

• сличить заводской номер на задней части корпуса газоанализатора и в эксплуатационных документах; • проверить целостность корпуса;

31

Страница 32 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

• проверить наличие всех крепежных элементов; ➢ Включить газоанализатор, дождаться окончания прогрева; ➢ Установить дату и время через ПО, подключив газоанализатор к ПК; ➢ Если активирована функция автокалибровки нуля сенсоров, выполнить процедуру в заведомо чистой атмосфере или воспользоваться ГСО-ПГС воздух;

➢ Выполнить проверку показаний по ПГС-ГСО.

2.3 Использование газоанализатора

2.3.1 Управление с помощью кнопки

При нажатии на кнопку включится подсветка ЖК-дисплея, после завершения действий с кнопкой подсветка выключится через 5 с. В нормальном режиме работы цвет подсветки зеленый, а в случае обнаружения превышения порогов или ошибок работы прибора - красный.

Короткое нажатие – удержание кнопки не более секунды с последующим отпусканием.

Длинное нажатие кнопки – нажатие и удержание кнопки на время от 2 с и более.

32

Страница 33 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Для включения газоанализатора произвести длинное нажатие кнопки. Прибор автоматически выполнит тестирование и прогрев за время, не превышающее 90 с.

Для выключения газоанализатора произвести длинное нажатие кнопки до завершения обратного отсчета и отключения дисплея.

Для входа в ИНФО дважды произвести короткое нажатие кнопки. Для входа в МЕНЮ КАЛИБРОВКИ произвести короткое, а потом длинное нажатие кнопки.

Для перехода по строкам меню пользоваться коротким нажатием кнопки, для входа в раздел меню пользоваться длинным нажатием кнопки.

2.3.2 Основное меню

Разделы основного меню и их функции прописаны в таблице 4.

33

Страница 34 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Таблица 4 – Разделы основного меню и их описание

34

Страница 35 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

2.3.3 Индикация на дисплее AVIS X4

При включении и выключении газоанализатор выдает следующую информацию на дисплей:

1) Отображение символов экрана; 2) Включенные каналы и измеряемые газы; 3) Пороги срабатывания; 4) Значения STEL (максимальная средняя концентрация за заданный период времени), TWA (среднесменное значение предельно допустимой концентрации ПДК);

5) Количество дней до калибровки; 6) Количество дней до проведения теста; 7) Автоматическая калибровка нуля; 8) Тест сенсора; 9) Результат проведения теста сенсора; 10) Прогрев; 11) Отсчет времени до выключения (см. рисунок 10).

35

Страница 36 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Рисунок 10 – Последовательность отображения информации

на дисплее при включении и выключении прибора

Вид дисплея в режиме измерения представлен на рисунке 11.

36

Страница 37 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Рисунок 11 – Режим измерения

В меню прибора можно выбрать разделы: «Информация», «Калибровать ноль», «Калибровать диапазон» (см. рисунок 12).

37

Страница 38 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Рисунок 12 – Разделы главного меню

38

Страница 39 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

В разделе «ИНФО» можно просмотреть некоторые параметры газоанализатора (см. рисунок 13). В этом же разделе можно ознакомиться с возможными неисправностями прибора (см. приложение А).

Рисунок 13– Подменю «ИНФО»

39

Страница 40 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

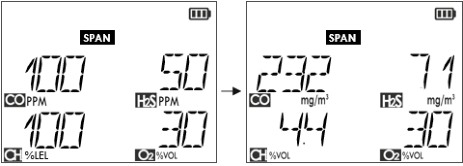

В разделе «ИНФО» доступно изменение единиц измерения. При переходе в пункт «диапазон измерений» необходимо длительно удерживать кнопку, после чего значение единиц измерения изменится (см. рисунок 14).

Рисунок 14 – Изменение единиц измерения с помощью кнопки

40

Страница 41 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

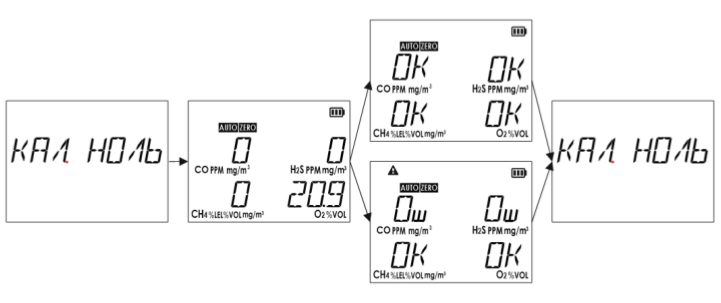

В разделе «КАЛ. НОЛЬ» можно произвести калибровку нуля (см. рисунок 15). Калибровку проводят, согласно п. 3.1.2, 3.1.3.

Рисунок 15 – Калибровка нуля

В разделе «КАЛ. ДИАП» можно произвести калибровку диапазона. Калибровку проводят, согласно п. 3.1.4, 3.1.5.

41

Страница 42 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

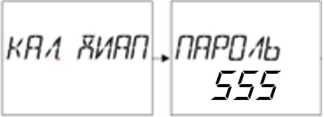

Для того, чтобы перейти в раздел калибровки диапазона, нужно ввести пароль доступа (см. рисунок 16). Введите пароль доступа 555.

Рисунок 16 – Калибровка диапазона

В разделе «КАЛ. ДИАП. ОДН. КАН.» можно произвести калибровку диапазона одного канала (см. рисунок 17).

Рисунок 17 – Калибровка диапазона одного канала

42

Страница 43 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

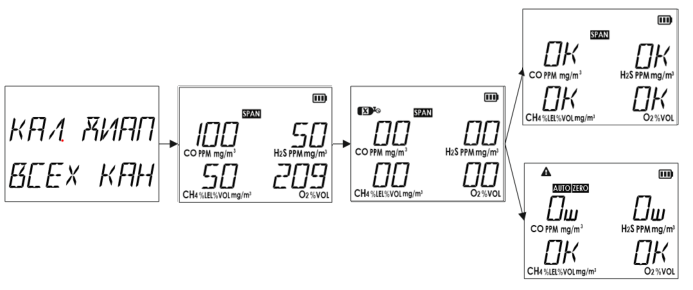

В разделе «КАЛ. ДИАП. ВСЕХ КАН.» можно произвести калибровку диапазона всех каналов (см. рисунок 18)

Рисунок 18 – Калибровка диапазона всех каналов

43

Страница 44 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

2.3.4 Сигнализация

Газоанализатор портативный AVIS X4 имеет возможность подавать следующие виды предупредительной сигнализации: световую, звуковую и вибросигнализацию. Описание видов сигнализации указаны в таблице 5. Обозначение длительности сигнала: короткий = 0,2 с; длинный = 1 с; пауза между сигналами = 0,2 с. Таблица 5 – Характеристика сигнализации газоанализатора AVIS X4

44

Страница 45 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

45

Страница 46 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

3 Техническое обслуживание

3.1 Техническое обслуживание газоанализатора

В процессе эксплуатации газоанализатор AVIS X4 нуждается в проведении технического обслуживания (ТО).

Рекомендуемые виды и сроки проведения ТО: ➢ внешний осмотр – перед каждым использованием; ➢ очистка поверхностей от загрязнений – по мере загрязнения; ➢ проверка показаний по ПГС-ГСО (при вводе в эксплуатацию, периодически – по регламенту пользователя, при подготовке к поверке, рекомендательно 1 раз в 6 месяцев);

➢ калибровка по ГСО-ПГС – в случае превышения допустимых пределов погрешностей при проверке показаний по ПГС-ГСО;

➢ в случае неуспешной калибровки или потери чувствительности – замена сенсора (см. раздел 4);

➢ поверка прибора – раз в год (см. п. 3.1.6); ➢ удаление загрязнений с контактов зарядки; ➢ обновление внутреннего ПО газоанализатора, по необходимости, при появлении более новой версии на официальном сайте (см. приложение Е).

При внешнем осмотре газоанализатора необходимо проверить:

46

Страница 47 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

➢ целостность корпуса; ➢ наличие всех крепежных деталей и их элементов, качество крепежных соединений.

В процессе эксплуатации газоанализатора необходимо производить его чистку по мере загрязнения. Чистку производить влажной хлопчатобумажной тканью или бумажной салфеткой с непрерывной сменой контактирующей поверхности ткани/бумаги, во избежание образования царапин на поверхности. При необходимости возможно применение воды или сжатого воздуха давлением до 0,15 МПа с последующей протиркой тканью/салфеткой.

Для проверки работоспособности, первичной и периодической поверки газоанализатора используется коэффициент перекрёстной чувствительности (см. приложение К).

3.1.1 Калибровка. Общие положения

Режим калибровки позволяет провести корректировку нулевых показаний и диапазона (чувствительности) газоанализатора.

47

Страница 48 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

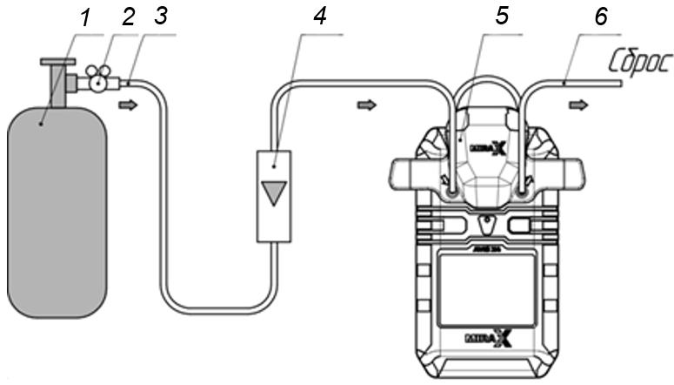

Для калибровки газоанализатора необходим комплект (см. рисунок 19), включающий:

1) Баллон с ГСО-ПГС; 2) Редуктор БКО-25-МГ; 3) Полиуретановая трубка 6х4 либо Ф-4; 4) Ротаметр РМ-А-0,063ГУ3; 5) Газоанализатор AVIS X4 с калибровочной насадкой (по окончании процесса калибровки разобрать схему и снять калибровочную насадку с газоанализатора);

6) Трубка на сброс.

48

Страница 49 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Рисунок 19 – Комплект для калибровки газоанализатора

49

Страница 50 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Алгоритм действий при калибровке прибора:

➢ Установить калибровочную насадку на прибор, как показано на рисунке 19;

➢ Для калибровки нуля необходимо использовать ГСО-ПГС воздух, либо проводить калибровку в заведомо чистой атмосфере (см. п. 3.1.3);

➢ Для калибровки диапазона необходимо использовать ГСО-ПГС определяемого компонента. Калибровочная концентрация указывается при включении прибора.

Далее провести необходимую калибровку в соответствии с п. 3.1.2, 3.1.3, 3.1.4, 3.1.5.

3.1.2 Калибровка нуля

Калибровку нуля следует проводить при значениях температуры и относительной влажности окружающей среды, соответствующих условиям проведения измерений.

Для калибровки нуля необходимо войти в режим калибровки прибора. Для этого:

➢ Произвести короткое, а потом длинное нажатие кнопки - зайти в основное МЕНЮ;

➢ Выбрать пункт «КАЛИБРОВКА НУЛЯ»;

50

Страница 51 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

➢ Начнет мигать иконка , идет калибровка нуля, текущее значении концентрации отображается на дисплее. Если значение ноль, то произвести короткое нажатие кнопки для сохранения данных. Для отмены произвести длинное нажатие кнопки;

➢ Если калибровка прошла успешно, на дисплее появится надпись ОК и автоматически или по короткому нажатию кнопки, произойдет переход в меню калибровки нуля. При неуспешном – надпись «Err», что означает ошибка калибровки. Коротким нажатием кнопки переходим в меню калибровки нуля;

➢ После трех неудачных попыток с надписью «Err» отобразится иконка

предупреждения . Все предупреждения газоанализатора описаны в приложении Б.

3.1.3 Калибровка нуля по чистому воздуху

Калибровка нуля газоанализаторов по чистому воздуху должна проводиться периодически, при выполнении особо ответственных измерений – непосредственно перед измерением. Калибровку проводить по алгоритму согласно п. 3.1.2, в заведомо чистой атмосфере.

51

Страница 52 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

3.1.4 Калибровка диапазона с использованием ГСО-ПГС

Войти в режим калибровки прибора. Для этого: ➢ Произвести короткое, а потом длинное нажатие кнопки - зайти в основное МЕНЮ;

➢ Выбрать пункт «КАЛИБРОВКА ДИАПАЗОНА». При заблокированном меню ввести пароль доступа. Коротким нажатием кнопки меняется цифра пароля, длинным нажатием меняется разряд. Далее выбрать «КАЛИБРОВКА ДИАПАЗОНА ОДНОГО КАНАЛА» - калибровка одного канала или «КАЛИБРОВКА ДИАПАЗОНА ВСЕХ КАНАЛОВ» - калибровка всех каналов одновременно. При калибровке одного канала нужно выбрать необходимый канал и ввести значение концентрации. При калибровке всех каналов одновременно значение концентрации не меняется.;

➢ Подтвердить начало калибровки коротким нажатием, отобразится

иконка -калибровка диапазона; ➢ Подать ГСО-ПГС, дождаться стабилизации значения концентрации; ➢ Коротким нажатием подтвердить стабилизацию показаний; ➢ Если калибровка прошла успешно, на дисплее появится надпись ОК и автоматически или по короткому нажатию кнопки, произойдет переход в меню калибровки диапазона. При неуспешном прохождении отобразится надпись Err,

52

Страница 53 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

что означает ошибку калибровки. При срабатывании ошибки калибровки короткое нажатие на кнопку инициирует повторное прохождения калибровки, а длинное нажатие производит возврат в меню калибровки диапазона;

➢ После трех неудачных попыток с надписью Err отобразится иконка

предупреждения ; ➢ При необходимости повторного прохождения калибровки необходимо произвести длинное нажатие кнопки. Короткое нажатие вернет в меню калибровки диапазона;

➢ Закройте подачу ГСО-ПГС.

3.1.5 Калибровка диапазона сенсора кислорода

Калибровку диапазона сенсора кислорода проводить с помощью бескислородной смеси – чистого азота. Калибровка выполняется путем полного вытеснения кислорода.

3.1.6 Поверка

Газоанализаторы до ввода в эксплуатацию подлежат первичной поверке, при эксплуатации, в том числе после ремонта – периодической поверке.

53

Страница 54 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Интервал между поверками - 1 год. Перед проведением поверки газоанализатор необходимо откалибровать согласно п. 3.1.1, 3.1.2, 3.1.3, 3.1.4, 3.1.5 настоящего РЭ.

Поверку проводить согласно методике поверки. Газоанализаторы, удовлетворяющие требованиям методики поверки, признают годными к применению.

3.2 Техническое обслуживание составных частей газоанализатора

3.2.1 Обслуживание сенсора

Обслуживанию подлежит сенсор модификации PID. Электронное оборудование сенсора MX-PID-4S недоступно и является необслуживаемым (см. рисунок 20).

54

Страница 55 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Рисунок 20

Сенсор MX-PID-4S имеет следующие составные части: электрод, лампу ФИД, электронный блок.

Для обслуживания данного сенсора рекомендуем приобрести комплект, включающий: съёмник, необходимый для замены лампы или набора электродов, сменную пружину, алюминиевую пасту

Демонтаж MX-PID-4S с последующей проверкой его набора электродов и лампы следует производить в следующих ситуациях:

➢ При воздействии на сенсор очень влажных, кислотных (кислых) и соленых сред. Они могут вызвать скопление на стенках корпуса ФИД неорганических солей, что ведет к значительному ухудшению экранирующего

55

Страница 56 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

потенциала оградительного электрода MX-PID-4S. О возникновении подобной ситуации часто свидетельствует сигнал, чувствительный к влажности;

➢ Видимые признаки попадания жидкости в набор электродов; ➢ Состояние ошибки датчика, соответствующее 32 мВ, указывает на ухудшение контакта между выводами датчика и контактными площадками набора. Повторяющийся демонтаж и сборка может вызвать отказ лепестков набора MX-PID-4S. Также данная ситуация может быть связана с тем, что набор не полностью вставлен в корпус сенсора.

Эти неисправности можно устранить путем повторной установки лампы и набора.

При необходимости, если при выполнении ударных испытаний или калибровки наблюдается неожиданная потеря чувствительности, лампу MX- PID-4S следует очистить или заменить. Следует отметить, что воздействие на датчик аминов может привести к загрязнению лампы ФИД. Для

56

Страница 57 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

предотвращения загрязнения необходимо использовать приборы соответствующей конструкции.

Пользуйтесь только приспособлением для снятия набора
электродов. Любые другие инструменты (например, отвертки)
могут повредить корпус MX-PID-4S.

Демонтаж набора электродов и лампы производится в следующем порядке:

➢ Наденьте перчатки. Аккуратно снимите сенсор с прибора; ➢ Поместите приспособление для снятия набора электродов в боковые пазы MX-PID-4S, после чего сжимайте его до отсоединения набора электродов и лампы;

➢ Аккуратно приподнимите корпус MX-PID-4S, сняв его с набора электродов и лампы;

➢ В отдельных случаях, лампа может оставаться в корпусе сенсора; при этом ее следует аккуратно извлечь из корпуса пинцетом. Иногда при

57

Страница 58 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

выполнении демонтажа установленная позади лампы пружина снимается вместе с ней. Просто установите ее обратно в корпус сенсора (см. рисунок 21).

Рисунок 21

Осмотр набора электродов MX-PID-4S: ➢ Сняв набор электродов, внимательно осмотрите его внутреннюю часть; ➢ Видимые части электродов должны выглядеть сверкающими и иметь металлический отлив;

58

Страница 59 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

➢ При наличии следов коррозии или попадания воды набор необходимо заменить.

Осмотр и очистка лампы MX-PID-4S (см. рисунок 22). Очистка должна производиться в хорошо проветриваемой зоне:

Рисунок 22

59

Страница 60 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

➢ Наденьте перчатки. Никогда не прикасайтесь к окну лампы, даже в перчатках;

➢ Для очистки лампы требуется мелкодисперсный оксид алюминия (Al2O3);

➢ Возьмите небольшое количество алюминиевой пасты с помощью чистой ватной палочки;

➢ Отполируйте окно лампы ФИД ватной палочкой. Прилагая небольшое усилие, очистите окно лампы круговыми движениями. Не касайтесь пальцами окна лампы;

➢ Продолжайте полировку до тех пор, пока при проведении ватной палочкой по поверхности окна не будет слышен скрип. Как правило, для полировки требуется от 15 до 30 с;

➢ Удалите оставшийся порошок с окна лампы при помощи чистой ватной палочки. Не касайтесь концов ватных палочек, используемых для очистки ламп;

➢ Перед повторной установкой лампы и набора электродов в корпус убедитесь в том, что лампа остается абсолютно сухой, а все остаточные материалы с нее удалены;

➢ Снова соберите лампу, набор электродов и корпус сенсора, как описано ниже, после чего установите сенсор в газоанализатор;

60

Страница 61 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

➢ Проведите проверку работоспособности сенсора. Если чувствительность восстановилась, выполните повторную калибровку прибора. В противном случае, замените лампу.

Сборка набора электродов, лампы и корпуса MX-PID-4S:

Не выполняйте сборку с использованием поврежденной лампы, так
как это может привести к повреждению уплотнительного
кольца, устанавливаемого между ней и набором электродов

61

Страница 62 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

➢ Положите набор электродов на чистое плоское покрытие вниз передней поверхностью, а затем привинтите лампу к кольцевому уплотнению до ее плотного прилегания к передней поверхности электродов;

➢ Аккуратно опустите корпус ФИД на подсборку, состоящую из лампы и электродов, так, чтобы не повредить его посадочное место в наборе электродов, после чего с усилием надавите на нижнюю поверхность набора, чтобы его лепестки соединились с корпусом сенсора;

➢ Проверьте сенсор и убедитесь в том, что оба лепестка набора электродов соединяются с корпусом ФИД;

➢ Повторно установите сенсор в газоанализатор; ➢ Выполните повторную калибровку.

3.2.2 Замена фильтров

Замену фильтров проводить согласно рисунку 3:

➢ убедиться, что газоанализатор выключен; ➢ открутить 6 винтов в задней части корпуса газоанализатора, отсоединить верхнюю часть корпуса;

➢ заменить фильтры; ➢ провести сборку газоанализатора в обратном порядке.

62

Страница 63 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

4 Текущий ремонт

В процессе эксплуатации газоанализатор подвергается текущему ремонту, осуществляемому предприятием-изготовителем или аккредитованными изготовителем сервисными центрами.

Содержание работ по текущему ремонту: ➢ замена фильтра; ➢ замена сенсора (см. приложение И); ➢ замена батареи (см. приложение Ж); ➢ агрегатный вид ремонта с заменой комплектующих и печатных узлов.

63

Страница 64 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

5 Хранение

Хранение газоанализаторов соответствует условиям группы 1 по ГОСТ 15150-69: температура воздуха от плюс 5 °С до плюс 40 °С, относительной влажности воздуха 80 % при плюс 25 °С.

Допускается хранить газоанализаторы при следующих условиях:

Гарантийный срок хранения газоанализаторов 6 месяцев. В условиях складирования газоанализаторы должны храниться на стеллажах. Воздух помещений, в которых хранятся газоанализаторы, не должен содержать вредных примесей, вызывающих коррозию.

При длительном хранении заряжать аккумуляторную батарею 1 раз
в 3 месяца.

64

Страница 65 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

6 Транспортирование

Газоанализаторы транспортируются всеми видами транспорта (авиа, железнодорожным, водным и автомобильным видами транспорта) в закрытых транспортных средствах, а также в отапливаемых герметизированных отсеках воздушных судов в соответствии с правилами перевозки грузов, действующими на соответствующем виде транспорта.

Во время погрузочно-разгрузочных работ и транспортирования газоанализаторы в упаковке не должны подвергаться резким ударам и воздействию атмосферных осадков. Способ укладки ящиков на транспортирующее средство должен исключать их перемещение.

Условия транспортирования – по условиям хранения 5 (ОЖ4) согласно ГОСТ 15150-69: температура окружающей среды от минус 60 °С до плюс 50 °С, атмосферное давление от 80 до 120 кПа, относительная влажность воздуха не более 98 % (без конденсации влаги).

65

Страница 66 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

7 Утилизация

- Утилизировать данный прибор, аккумуляторную батарею и
электрохимические сенсоры вместе с бытовыми отходами!
- Сжигать электрохимические сенсоры, поскольку при сжигании
ячейки могут выделять токсичные пары!

Использованная аккумуляторная батарея или электрохимический сенсор подлежит утилизации сертифицированным переработчиком отходов или сборщиком опасных материалов. Для надлежащей утилизации прибора, после окончания срока службы, обратитесь в организацию по утилизации специализированного оборудования.

66

Страница 67 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

8 Гарантии

Изготовитель гарантирует соответствие газоанализатора требованиям технических условий и конструкторской документации при соблюдении потребителем условий эксплуатации.

Гарантийный срок эксплуатации – 24 месяца со дня продажи. Гарантия на сенсор: - инфракрасный (IR) – 24 месяца; - термокаталитический (LEL) – 12 месяцев; - электрохимический (EC) – 12 месяцев; - полупроводниковый (MEMS) – 12 месяцев; - фотоионизационный (PID) с лампой 10,6 эВ – 12 месяцев; - фотоионизационный (PID) с лампой 11,7 эВ – 1 месяц (данный сенсор распространяется на следующие газы: муравьиная кислота, акрилонитрил, 1,2-дихлорэтан, метанол, формальдегид).

Срок проведения гарантийного ремонта не превышает 45 рабочих дней. Увеличение срока проведения гарантийного ремонта изделия допускается по соглашению сторон.

67

Страница 68 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

В течение гарантийного срока изготовитель проводит безвозмездно замену или ремонт вышедших из строя комплектующих или изделия в целом, если потребитель не нарушал условий эксплуатации, указанных в эксплуатационных документах. Увеличение срока проведения гарантийного ремонта изделия допускается только по письменному соглашению сторон.

Предприятие-изготовитель не принимает гарантийных претензий в следующих случаях:

➢ предохранители, элементы питания, фильтры, а также детали, вышедшие из строя из-за нормального износа в результате эксплуатации;

➢ аккумуляторы, вышедшие из-строя из-за глубокого разряда (при длительном хранении);

➢ любые повреждения или дефекты, возникшие в результате неправильного ввода в эксплуатацию, ремонта изделия лицами, не аккредитованными на право ремонта и организациями, не являющимися сервисными центрами, авторизованными производителем;

➢ дефекты, вызванные действием непреодолимых сил (последствия стихийных бедствий, пожаров, наводнений, высоковольтных разрядов, молний и пр.), несчастным случаем, умышленными или неосторожными действиями потребителя или третьих лиц;

➢ истек гарантийный срок;

68

Страница 69 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

➢ отсутствия паспорта на газоанализатор; ➢ нарушений условий эксплуатации; ➢ механических повреждений газоанализатора; ➢ изделие подвергалось ремонту, переделке или модернизации со стороны специалистов, не уполномоченных предприятием-изготовителем;

➢ дефект стал результатом неправильного использования изделия, включая повреждения, вызванные подключением изделия к источникам питания, не соответствующим стандартам параметров питающих сетей и других подобных внешних факторов;

➢ превышение допустимых значений температуры и давления, указанных в опросном листе и (или) техническом задании в иной форме на изготовление и поставку оборудования, без согласования с заводом–изготовителем;

➢ выход из строя сенсора под воздействием кратковременного броска давления;

➢ механическое нарушение целостности фильтров и других элементов корпуса;

➢ обнуление показаний в условиях загазованности;

69

Страница 70 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

➢ самостоятельный ремонт, разборка и сборка, замена элементов, деталей и составных частей оборудования, а также внедрение в программное обеспечение и электронные компоненты;

➢ применение на рабочей среде и (или) в рабочих условиях, отличающихся от указанных в опросном листе и (или) техническом задании в иной форме на изготовление и поставку оборудования, без согласования с заводом-изготовителем;

➢ наличие следов перегрева и (или) отсутствие компонентов электронных плат, а также токоведущих дорожек электронных плат;

➢ выход из строя электронных плат вследствие попадания газов и (или) жидкости и (или) иной среды через незатянутые винты крепления корпуса;

➢ наличие признаков и (или) последствий превышения предельных параметров напряжения и тока в электрических цепях электронных плат.

В случае устранения неисправностей газоанализатора (по рекламации) гарантийный срок продлевается на время, в течение которого газоанализатор не использовался из-за обнаруженных неисправностей.

При обнаружении неисправностей и дефектов, возникших в период гарантийного срока, потребителем составляется акт с указанием неисправности или дефекта. Газоанализатор с паспортом и актом возвращается на предприятие - изготовитель.

70

Страница 71 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Акт о неисправности оборудования должен быть технически обоснованным с указанием наименования изделия, его номера, даты выпуска, характера дефекта и возможных причин его возникновения.

При возникновении отказа оборудования в течение гарантийного срока следует обратиться в сервисный центр предприятия-изготовителя или заполнить форму на странице технической поддержки. Заключение о гарантийном или не гарантийном случае выдается только после диагностики в сервисном центре. Акт о неисправности оборудования должен быть технически обоснованным с указанием наименования изделия, его номера, даты выпуска, характера дефекта и возможных причин его возникновения.

71

Страница 72 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Приложение А. Неисправности газоанализатора

Самодиагностика газоанализатора AVIS X4 позволяет обнаружить неисправности, представленные в кратком перечне кодов ошибок.

В случае возникновения неисправности на главном экране отображается

знак , а в подменю «ОШИБКА» отображается код текущей ошибки (см. рисунок А.1). В подменю «ОШИБКА» можно попасть через меню «ИНФО».

Рисунок А.1 – Отображение кода ошибки

Для принудительной диагностики прибора следует проверить возможные неисправности AVIS X4, которые отображаются в подменю «СТАТУС ПРИБОРА». Здесь можно увидеть код ошибки, состоящий из буквы и цифры, и принять меры по ее устранению (см. таблицу А.1).

72

Страница 73 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Таблица А.1 – Краткий перечень кодов ошибок

73

Страница 74 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Приложение Б. Предупреждения и тревога

В случае предупреждений на главном экране отображается иконка , а в подменю «СТАТУС ПРИБОРА» отображается код текущего предупреждения (см. таблицу Б.1).

Таблица Б.1 – Краткий перечень кодов предупреждений

74

Страница 75 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

В случае тревоги на главном экране отображается иконка ALARM, а в подменю «СТАТУС ПРИБОРА» отображается код текущей тревоги (см. таблицу Б.2). Таблица Б.2 - Краткий перечень кодов тревоги

75

Страница 76 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Приложение В. Подключение к ПК с помощью трансмиттера

Трансмиттер поставляется по отдельному заказу (см. рисунок В.1).

Рисунок В.1 – Газоанализатор с трансмиттером

76

Страница 77 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Для обмена данными с ПК необходимо использовать трансмиттер и ПО. Функции, доступные с использованием трансмиттера: ➢ Чтение и запись параметров газоанализатора; ➢ Обновление прошивки AVIS X4; ➢ Сохранение конфигураций в файл; ➢ Загрузка конфигурации из файла; ➢ Сохранение заводской конфигурации в памяти прибора (для возможности возврата на заводские настройки, выполняется при выпуске с производства);

➢ Возврат на заводские настройки; ➢ Калибровка нуля и диапазона; ➢ Считывание архива. ПО и инструкция по использованию доступны на сайте: www.mirax- safety.com.

77

Страница 78 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Приложение Г. Ручной насос с телескопическим зондом

Ручной насос – устройство, предназначенное для принудительного отбора и подачи анализируемой газовой смеси из удаленных и труднодоступных мест на вход газоанализатора AVIS Х4, работающего в диффузионном режиме (см. рисунок Г.1).

Рисунок Г.1 – Комплект поставки ручного насоса 1 – мех резиновый - 1 шт.; 2 – трубка силиконовая 6х4 – 2 шт по 1,5 м;

3 – зонд телескопический - 1шт.

78

Страница 79 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Анализируемая газовая смесь накачивается мехом резиновым, проходит по пневматической магистрали (трубке) и через фильтр подается на вход газоанализатора. Для удобства отбора анализируемой газовой смеси из удаленных и труднодоступных мест применяется зонд телескопический.

Алгоритм работы: 1) Последовательность соединения ручного насоса с газоанализатором должна быть в строгом соответствии с рисунком Г.2. Радиус изгиба пневматической магистрали должен быть не менее 20 мм;

2) Так как мех резиновый не имеет маркировки с направлением подачи газовой смеси, то определить направление можно сжатием меха резинового. Со стороны забора пробы мех должен всасывать пробу, а со стороны газоанализатора - выдувать набранную пробу;

3) Для измерения концентрации газовой смеси необходимо поместить телескопический зонд в место пробоотбора и произвести не менее 30 сжатий мехом. Зафиксировать максимальные показания газоанализатора;

4) По окончании измерений продуть пробоотборную трубку чистым воздухом, для чего произвести не менее 10 сжатий.

79

Страница 80 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

4 3 2 1

Рисунок Г.2 – Схема соединения ручного насоса и газоанализатора 1 - Газоанализатор AVIS X4 с калибровочной насадкой; 2 - Трубка силиконовая 6х4 – 2

шт. по 1,5 м; 3 - Мех резиновый; 4 - Зонд телескопический.

80

Страница 81 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Приложение Д. Моторизированный насос МР-01

Моторизированный насос МР-01 – устройство, предназначенное для принудительного отбора и подачи анализируемой газовой смеси из удаленных и труднодоступных мест на вход газоанализатора AVIS X4, работающего в диффузионном режиме.

Схема моторизированного насоса представлена на рисунке Д.1.

Рисунок Д.1 – Моторизированный насос 1 - фильтр; 2 - пробоотборный зонд; 3 - индикатор состояния; 4 - индикатор зарядки; 5 - кнопка включения/выключения; 6 - корпус; 7 – фитинг для подключения спиральной

трубки; 8 - шильд; 9 – разъем для зарядного устройства

81

Страница 82 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Комплект поставки насоса: ➢ Моторизированный насос МР-01; ➢ Зарядное устройство; ➢ Паспорт; ➢ Руководство по эксплуатации; ➢ Упаковка; ➢ Удлинитель пробоотборного зонда длиной 40 см (опционально); ➢ Трубка ПВХ 6×4 мм, длиной до 30 м. (опционально).

Алгоритм выполнения измерений с насосом: 1) Включить газоанализатор, дождаться окончания прогрева; 2) Если активирована функция автокалибровки нуля сенсоров, выполнить процедуру в заведомо чистой атмосфере или воспользоваться ГСО-ПГС воздух;

3) Провести проверку работоспособности при необходимости; 4) Присоединить калибровочную насадку к газоанализатору в соответствии с рисунком Д.2;

82

Страница 83 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

5) Присоединить спиральную трубку к калибровочной насадке газоанализатора и к насосу с противоположной стороны от зонда с фильтром;

6) Для включения/отключения насоса нажать и удерживать 2 секунды кнопку включения/выключения. При включении загорится индикатор состояния аккумуляторной батареи и начнет работать насос;

7) Произвести измерения в потенциальных местах утечек газа при помощи зонда. Время измерения не менее 1 мин;

8) Для измерений в труднодоступных местах (например, в колодцах) допускается использовать дополнительную трубку диаметром 6×4 мм и длиной до 30 м. В этом случае измерение проводить не менее 2 мин;

9) При использовании удлинителя пробоотборного зонда, необходимо снять фильтр, накрутить удлинитель и на удлинитель накрутить фильтр.

83

Страница 84 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Рисунок Д.2 – Схема соединения моторизированного насоса и

газоанализатора 1– Насос; 2 – Калибровочная насадка; 3– Сброс

84

Страница 85 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Приложение Е. Обновление внутреннего ПО газоанализатора

Для обновления внутреннего ПО газоанализатора необходимо: 1) Подключить газоанализатор к программе «Avis Configuration» (скачать можно с сайта: mirax-safety.com);

2) Проверить аппаратную версию газоанализатора и установленную версию ПО (см. рисунок Е.1);

Рисунок Е.1

85

Страница 86 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

3) Скачать с сайта файлы прошивок (при наличии более новых) для соответствующей аппаратной версии:

- для аппаратной версии 0.1 два файла:

➢ «AVIS_4_sensor HW0.1 (type lcd 1). hex» или «AVIS_4_sensor HW0.1 (type lcd 2). hex»;

➢ «FW_AvisX4.hex»; - для аппаратной версии 0.2 один файл:

➢ «AVIS_4_sensor HW0.2 (type lcd 1). hex» или «AVIS_4_sensor HW0.2 (type lcd 2). hex». 4) Нажать кнопку «Обновление версии ПО устройства» и выбрать соответствующий файл прошивки (см. рисунок Е.2);

Рисунок Е.2

86

Страница 87 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

5. Подтвердить загрузку (см. рисунок Е.3);

Рисунок Е.3

6. Начнется загрузка файла в устройство (см. рисунок Е.4);

Рисунок Е.4

87

Страница 88 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

7. После загрузки файла, газоанализатор через некоторое время автоматически перезагрузится (см. рисунок Е.5);

Рисунок Е.5 8. Для аппаратной версии 0.1 необходимо загрузить оба файла по очереди. Для аппаратной версии 0.2 необходимо загрузить только один файл;

9. Если после обновления на дисплее будет некорректное отображение информации, то необходимо загрузить другой файл прошивки (type lcd 1 сменить на type lcd 2);

10. После обновления газоанализатор готов к применению. Все настройки газоанализатора сохраняются.

88

Страница 89 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Приложение Ж. Замена аккумуляторной батареи

В составе газоанализатора используется аккумуляторная батарея 3,7 В. Если время непрерывной работы газоанализатора после подзарядки становится меньше требуемого и газоанализатор требует подзарядки чаще, то следует заменить аккумуляторную батарею в сервисном центре предприятия- изготовителя.

Замена аккумуляторной батареи должна производиться во взрывобезопасной зоне, в соответствии с рисунком 3:

➢ убедиться, что газоанализатор выключен; ➢ открутить 6 винтов в задней части корпуса газоанализатора, отсоединить переднюю часть;

➢ извлечь аккумуляторную батарею из корпуса, отсоединить разъем провода от ответной части разъема, установку новой аккумуляторной батареи

89

Страница 90 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

произвести в обратной последовательности, соблюдая правильное положение ключей разъемов;

➢ провести сборку газоанализатора в обратном порядке; ➢ утилизация аккумуляторной батареи производится согласно разделу 7.

90

Страница 91 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Приложение И. Замена сенсора

Замена сенсора потребителем допускается только после окончания гарантийного срока эксплуатации газоанализатора. В остальных случаях замена сенсора производится на предприятии-изготовителе или в аккредитованных изготовителем сервисных центрах.

Замена сенсора должна производиться во взрывобезопасной зоне в соответствии с рисунком 3:

➢ убедиться, что газоанализатор выключен; ➢ открутить 6 винтов в задней части корпуса газоанализатора, отсоединить верхнюю часть;

➢ снять сенсор, отсоединив его от платы; ➢ установить новый сенсор; ➢ провести сборку газоанализатора в обратном порядке, проследив, что фильтр сенсора остался на своем месте в гнезде верхней части корпуса;

➢ включить газоанализатор, провести калибровку нуля и калибровку диапазона (см. п. 3.1.1, 3.1.2, 3.1.3, 3.1.4, 3.1.5).

91

Страница 92 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Приложение К. Коэффициент перекрёстной чувствительности

Пример расчёта показаний газоанализатора при настройке по целевому
газу.
Газоанализатор настроен и поверен по бензолу в диапазоне измерений 0-50 % НКПР. Рассчитаем показания газоанализатора при подаче газа эквивалента (формула (1)), согласно таблице К.1.

С = Сэквивалент · k1, (1)

где С – значение на дисплее газоанализатора;

Сэквивалент – концентрация подаваемого газа; k1 – коэффициент при калибровке по целевому газу. Далее расчет по формуле (2).

С = 10 % НКПР пропан · 3 = 30 % НКПР (2)

92

Страница 93 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Пример расчёта показаний газоанализатора при настройке по газу
эквиваленту (может применяться для расчёта показаний при использовании
модификации сенсоров на сумму углеводородов СХНУ).

Газоанализатор настроен и поверен по пропану в диапазоне 0 - 50 % НКПР. Рассчитаем показания газоанализатора при подаче газа, имеющего перекрёстную чувствительность (формула (3)), согласно таблице К.1.

С = С1 · k2, (3)

где С – значение на дисплее газоанализатора;

С1 – концентрация подаваемого газа; k2 – коэффициент при калибровке по газу эквиваленту. Далее расчет по формуле (4).

С = 1,2-Дихлорэтан10%НКПР · 0,2 = 2 % НКПР (4)

93

Страница 94 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Т а б л и ц а К.1 – Коэффициент перекрёстной чувствительности для газоанализатора с оптическим сенсором

94

Страница 95 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Продолжение таблицы К.1

95

Страница 96 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Окончание таблицы К.1

96

Страница 97 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Т а б л и ц а К.2 - Коэффициент перекрёстной чувствительности для газоанализатора с термокаталитическим сенсором

97

Страница 98 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Окончание таблицы К.2

98

Страница 99 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Приложение Л. Технические характеристики для газоанализаторов с

электрохимическим сенсором
Таблица Л.1

99

Страница 100 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Продолжение таблицы Л.1

100

Страница 101 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Продолжение таблицы Л.1

101

Страница 102 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Продолжение таблицы Л.1

102

Страница 103 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Продолжение таблицы Л.1

103

Страница 104 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Продолжение таблицы Л.1

104

Страница 105 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Продолжение таблицы Л.1

105

Страница 106 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Продолжение таблицы Л.1

106

Страница 107 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Окончание таблицы Л.1

107

Страница 108 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Приложение М. Сертификат об утверждении типа СИ (для модели

AVIS X4 с регистрационным номером 86615-22)

108

Страница 109 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Приложение Н. Сертификат об утверждении типа СИ (для модели

AVIS X4 с регистрационным номером 88783-23)

109

Страница 110 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Приложение П. Сертификат соответствия требованиям ТР ТС 012

(для модели AVIS X4 с регистрационным номером 86615-22)

110

Страница 111 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Приложение Р. Сертификат соответствия требованиям ТР ТС 012

(для модели AVIS X4 с регистрационным номером 88783-23)

111

Страница 112 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Приложение С. Декларация о соответствии требованиям ТР ТС

020/2011 (для AVIS X4 с регистрационным номером 86615-22)

112

Страница 113 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

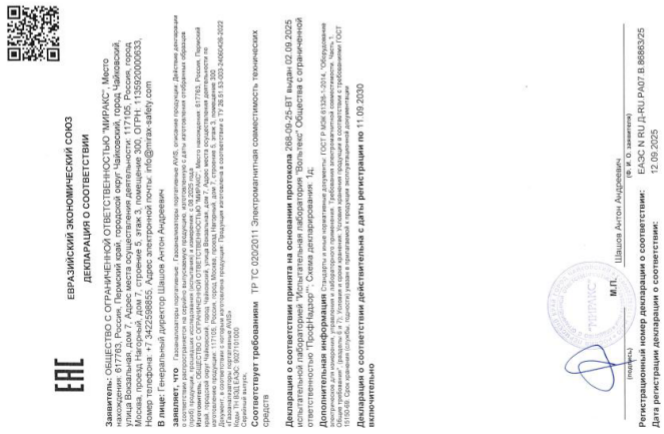

Приложение Т. Декларация о соответствии требованиям ТР ТС 020/2011

(для AVIS X4 с регистрационным номером 88783-23)

113

Страница 114 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Приложение У. Сертификат об утверждении типа средств

измерений в Республике Беларусь

114

Страница 115 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

Приложение Ф. Сертификат о признании утверждения типа

средств измерений в Республике Казахстан

115

Страница 116 руководства

Руководство по эксплуатации газоанализатора портативного AVIS X4 (версия 1.4)

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

Лист регистрации изменений
Изм.	Номера листов				Всего листов (страниц) в документе	Номер документа	Входящий номер сопрово- дительного документа и дата	Подпись	Дата
	изме- ненных	заме- ненных	новых	аннули- рованных
1	все	-	-	-	111	версия 1.0	-		14.05.2024
2	10,31,60	-	37	-	112	версия 1.1	-		28.06.2024
3	9, 10, 12- 14,16,22,44, 47,60,61,64- 67,78-80	-	67,68	-	116	версия 1.2	-		02.08.2024
4	2,14-16, 26,42,51,78,7 9,81,88	-	115	-	117	версия 1.3	-		23.06.2025
5	тит.,8,16,20, 22-23,42- 43,46,61,62,6 4,75,78- 80,86,88,98- 108,111-116	-	-	-	116	версия 1.4	-		27.08.2025

116

Страница 1 руководства

СОГЛАСОВАНО: Главный метролог ООО «ПРОММАШ ТЕСТ Метрология»

Лапшинов В.А.

2024 г.

«ГСИ. Газоанализаторы портативные AVIS.
Методика поверки»

МП-279-2024

г. Чехов, 2024 г.

Страница 2 руководства

МП-279-2024

1. Общие положения
1.1 Настоящая методика поверки распространяется на газоанализаторы портативные
AVIS (далее – газоанализаторы) и устанавливает методику их первичной и периодической пове-
рок.

1.2 В результате поверки должны быть подтверждены следующие метрологические требования, приведенные в таблицах В.1-В.8 Приложения В настоящей МП-279-2024.

1.3 Прослеживаемость при поверке газоанализатора обеспечивается в соответствии с ГПС, утвержденной приказом Федерального агентства по техническому регулированию и мет- рологии от 31 декабря 2020 г. № 2315, к государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных сре- дах ГЭТ 154-2019.

1.4 При определении метрологических характеристик поверяемого газоанализатора используется метод прямых измерений поверяемым газоанализатором величины, воспроизводи- мой с помощью государственных стандартных образцов состава газовых смесей или рабочих эта- лонов, соответствующих указанной ГПС.

2. Перечень операций поверки
2.1 При проведении поверки должны выполняться операции, указанные в таблице 1.
Таблица 1 – Операция поверки

2.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.

2.3 Допускается проводить периодическую поверку для меньшего числа измеряемых ве- личин на основании письменного заявления владельца средства измерений (лица, предоставив- шего средство измерений на поверку). Сведения об объеме проведенной поверки передаются в Федеральный информационный фонд по обеспечению единства измерений.

3. Требования к условиям проведения поверки
3.1 При проведении поверки соблюдают следующие нормальные условия:
температура окружающей среды, °С от +15 до +25
относительная влажность окружающей среды, % от 30 до 80
атмосферное давление, кПа от 84,0 до 106,7

мм рт. ст. от 630 до 800

2

Страница 3 руководства

МП-279-2024

4. Требования к специалистам, осуществляющим поверку
4.1 К проведению поверки допускается персонал, изучивший эксплуатационную до-
кументацию на поверяемый газоанализатор и средства измерений, участвующие при проведении
поверки.

5. Метрологические и технические требования к средствам поверки
5.1 При проведении поверки применяют средства, указанные в таблице 2.
Таблица 2 – Сведения о средствах поверки

3

Страница 4 руководства

МП-279-2024

Продолжение таблицы 2

4

Страница 5 руководства

МП-279-2024

Окончание таблицы 2

6. Требования (условия) по обеспечению безопасности проведения поверки
6.1 Помещение, в котором проводят поверку, должно быть оборудовано приточно-вы-
тяжной вентиляцией.

6.2 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

6.3 Требования техники безопасности при эксплуатации ГС и чистых газов в баллонах под давлением должны соответствовать Федеральным нормам и правилам в области промыш- ленной безопасности "Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением", утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 15.12.2020 г. №536.

6.4 Не допускается сбрасывать ГС в атмосферу рабочих помещений.

5

Страница 6 руководства

МП-279-2024

7. Внешний осмотр средства измерений
7.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим
требованиям:

- соответствие внешнего вида средства измерений описанию и изображению, приведен- ному в описании типа;

- соответствие комплектности, указанному в эксплуатационной документации; - соответствие маркировки требованиям, предусмотренным эксплуатационной докумен- тацией;

- отсутствие повреждений и дефектов, влияющих на работоспособность 7.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

8. Подготовка к поверке и опробование средства измерений
8.1 Контроль условий поверки
8.1.1 Проверить соблюдение условий проведения поверки на соответствие разделу 3
настоящей МП-279-2024.

8.2 Подготовка к поверке 8.2.1 Выполнить мероприятия по обеспечению условий безопасности. 8.2.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением. 8.2.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч. 8.2.4 Выдержать поверяемые газоанализатор и средства поверки при температуре по- верки в течение не менее 2 ч.

8.2.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.

8.3 Опробование 8.3.1. При опробовании проверяют общее функционирование газоанализатора, для чего включают газоанализатор, после чего осуществляется процедура тестирования, а после этого га- зоанализатор переходит в режим измерений.

8.3.2. Результат опробования считается положительным, если после тестирования отсут- ствуют сообщения об ошибке и газоанализатор перешел в режим измерений.

9. Проверка программного обеспечения средства измерений
9.1 Проверку соответствия ПО газоанализаторов проводят визуально двумя спосо-
бами:

- при включении прибора или в меню прибора отображается номер ПО, провести иден- тификацию с данными в таблице 3;

- при подключении газоанализатора к ПК на главном экране в разделе информация о приборе сравнить номер ПО с данными в таблице 3. Таблица 3 – Идентификационные данные ПО

9.2 Результат подтверждения соответствия ПО считают положительным, если иденти- фикационные данные ПО соответствуют указанным в таблице 3.

6

Страница 7 руководства

МП-279-2024

10. Определение метрологических характеристик средства измерений и подтвер-
ждение соответствия средства измерений метрологическим требованиям

10.1 Определение основной погрешности газоанализатора 10.1.1 Определение основной погрешности газоанализатора проводят в следующем по- рядке:

1) Собирают схему проведения поверки, приведенную на рисунке Б.1, Б.2 или Б.3, При- ложения Б настоящей МП-279-2024.

2) Подают на вход газоанализатора через калибровочную насадку ГС (Приложения А, в соответствии с определяемым компонентом) с расходом от 500 до 1000 см3/мин в последователь- ности №№ 1 – 2 – 3;

Время подачи ГС не менее утроенного номинального времени установления показаний по уровню Т0,9ном.

3) Зафиксировать установившиеся показания газоанализатора; 4) Повторяют операции по пп. 2) - 3) для всех поверяемых измерительных каналов газо- анализатора.

10.1.2 Значение основной абсолютной (Δi) погрешности газоанализатора, рассчитывают по формуле (1):

где Сi – установившиеся показания на дисплее газоанализатора в i-ой точке поверки, объемная доля определяемого компонента, % (млн-1), довзрывоопасная концентрация, % НКПР или массо- вая концентрация, мг/м3;

С𝑖𝜕 – действительное значение содержания определяемого компонента в i-й ГС, объемная доля определяемого компонента, % (млн-1), довзрывоопасная концентрация, % НКПР или массо- вая концентрация, мг/м3.

10.1.3 Значение основной приведенной (i, %) погрешности газоанализатора, рас- считывают по формуле (2):

где Св – верхний предел диапазона или поддиапазона измерений газоанализатора, для которого нормирована приведенная погрешность, объемная доля определяемого компонента, % (млн-1), довзрывоопасная концентрация, % НКПР или массовая концентрация, мг/м3.

10.1.4 Значение основной относительной погрешности (i, %) газоанализатора рассчи- тывают по формуле (3):

10.1.5 В качестве поверочного компонента при периодической и первичной поверке для газоанализаторов допускается кроме целевого газа использовать газ эквивалент: метан, пропан, изобутилен с использованием коэффициентов пересчета, устанавливаемых при выпуске из про- изводства, и указанных в паспорте на газоанализатор (или в руководстве по эксплуатации).

СП=СC3H8∙k, (4)

7

Оригинал страницы 7

Страница 8 руководства

МП-279-2024

С_П=С_CH4·k, (5)

или

С_П=С_i-C4H8·k, (6)

где C_C3H8, C_CH4, C_i-C4H8 – значение концентрации пропана, метана, изобутилена в ПГС, объемная доля определяемого компонента, % (млн^-1), довзрывоопасная концентрация, % НКПР или массовая концентрация, мг/м³;

k – коэффициент пересчета на определяемый компонент.

ГСО для проведения поверки выбирать с учетом коэффициента пересчета, который указан в паспорте на прибор.

10.1.6 Результат поверки считать положительным, если полученные значения погрешности во всех точках поверки не превышают пределов, указанных в таблицах В.1-В.8 Приложения В настоящей МП-279-2024.

11 Оформление результатов поверки

11.1 При проведении поверки оформляют протокол результатов поверки.

11.2 Газоанализатор, удовлетворяющий требованиям настоящей методики поверки, признают годным к применению. При отрицательных результатах газоанализатор не допускают к применению.

11.3 Результаты поверки средств измерений подтверждаются сведениями о результатах поверки средств измерений, включенными в Федеральный информационный фонд по обеспечению единства измерений. По заявлению владельца средства измерений или лица, представившего его на поверку, выдается свидетельство о поверке средства измерений и (или) в паспорт средства измерений вносится запись о проведенной поверке, заверяемая подписью поверителя и знаком поверки, с указанием даты поверки, или выдается извещение о непригодности к применению средства измерений.

Ведущий инженер по метрологии ЛОЕИ ООО «ПРОММАШ ТЕСТ» Г.С. Володарская

Инженер по метрологии (стажёр) ЛОЕИ ООО «ПРОММАШ ТЕСТ» И.А. Ситникова

8

Страница 9 руководства

МП-279-2024

Приложение А
(обязательное)

Технические характеристики ГС, используемых при проведении поверки

Таблица А.1 – Технические характеристики ГС, используемых при проведении поверки газоанализаторов с инфракрасным сенсором IR

9

Страница 10 руководства

МП-279-2024

Продолжение таблицы А.1

10

Страница 11 руководства

МП-279-2024

Продолжение таблицы А.1

11

Страница 12 руководства

МП-279-2024

Продолжение таблицы А.1

12

Страница 13 руководства

МП-279-2024

Продолжение таблицы А.1

13

Страница 14 руководства

МП-279-2024

Продолжение таблицы А.1

14

Страница 15 руководства

МП-279-2024

Продолжение таблицы А.1

15

Страница 16 руководства

МП-279-2024

Продолжение таблицы А.1

16

Страница 17 руководства

МП-279-2024

Продолжение таблицы А.1

17

Страница 18 руководства

МП-279-2024

Продолжение таблицы А.1

18

Страница 19 руководства

МП-279-2024

Продолжение таблицы А.1

19

Страница 20 руководства

МП-279-2024

Продолжение таблицы А.1

20

Страница 21 руководства

МП-279-2024

Продолжение таблицы А.1

21

Страница 22 руководства

МП-279-2024

Продолжение таблицы А.1

22

Страница 23 руководства

МП-279-2024

Продолжение таблицы А.1

23

Страница 24 руководства

МП-279-2024

Продолжение таблицы А.1

24

Страница 25 руководства

МП-279-2024

Продолжение таблицы А.1

25

Страница 26 руководства

МП-279-2024

Продолжение таблицы А.1

26

Страница 27 руководства

МП-279-2024

Продолжение таблицы А.1

27

Оригинал страницы 27

Страница 28 руководства

МП-279-2024

Продолжение таблицы А.1

28

Страница 29 руководства

МП-279-2024

29

Страница 30 руководства

МП-279-2024

Таблица А.2 – Технические характеристики ГС, используемых при проведении поверки газоанализаторов с инфракрасным сенсором IR

30

Страница 31 руководства

МП-279-2024

Таблица А.3 – Технические характеристики ГС, используемых при проведении поверки газоанализаторов с термокаталитическим сенсором (LEL)

31

Страница 32 руководства

МП-279-2024

Продолжение таблицы А.3

32

Страница 33 руководства

МП-279-2024

Продолжение таблицы А.3

33

Страница 34 руководства

МП-279-2024

Продолжение таблицы А.3

34

Страница 35 руководства

МП-279-2024

Продолжение таблицы А.3

35

Страница 36 руководства

МП-279-2024

Продолжение таблицы А.3

36

Страница 37 руководства

МП-279-2024

Продолжение таблицы А.3
